灌注式半柔性路面铺装层设计与施工技术规范DB11／T 1817-2021.pdf

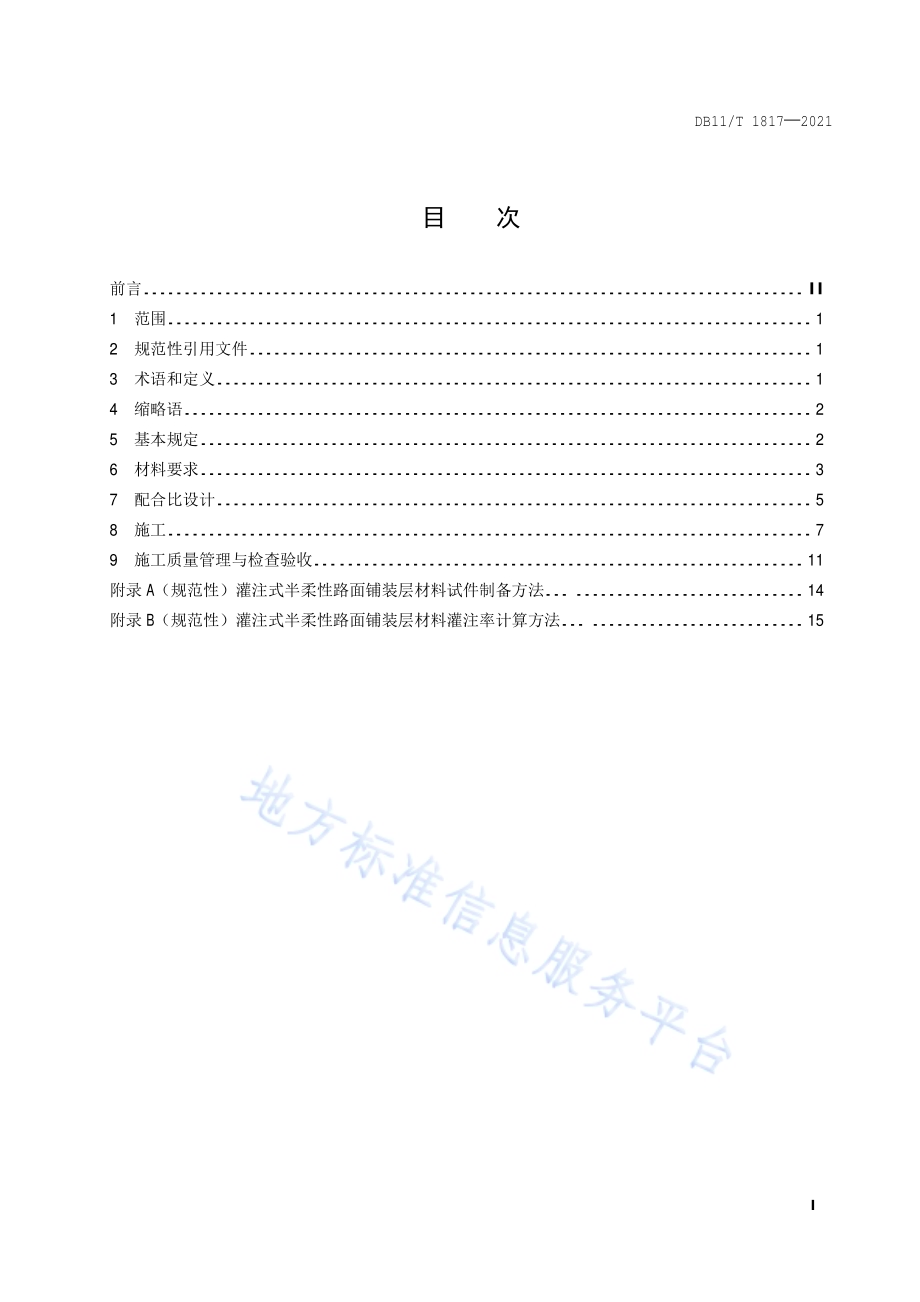

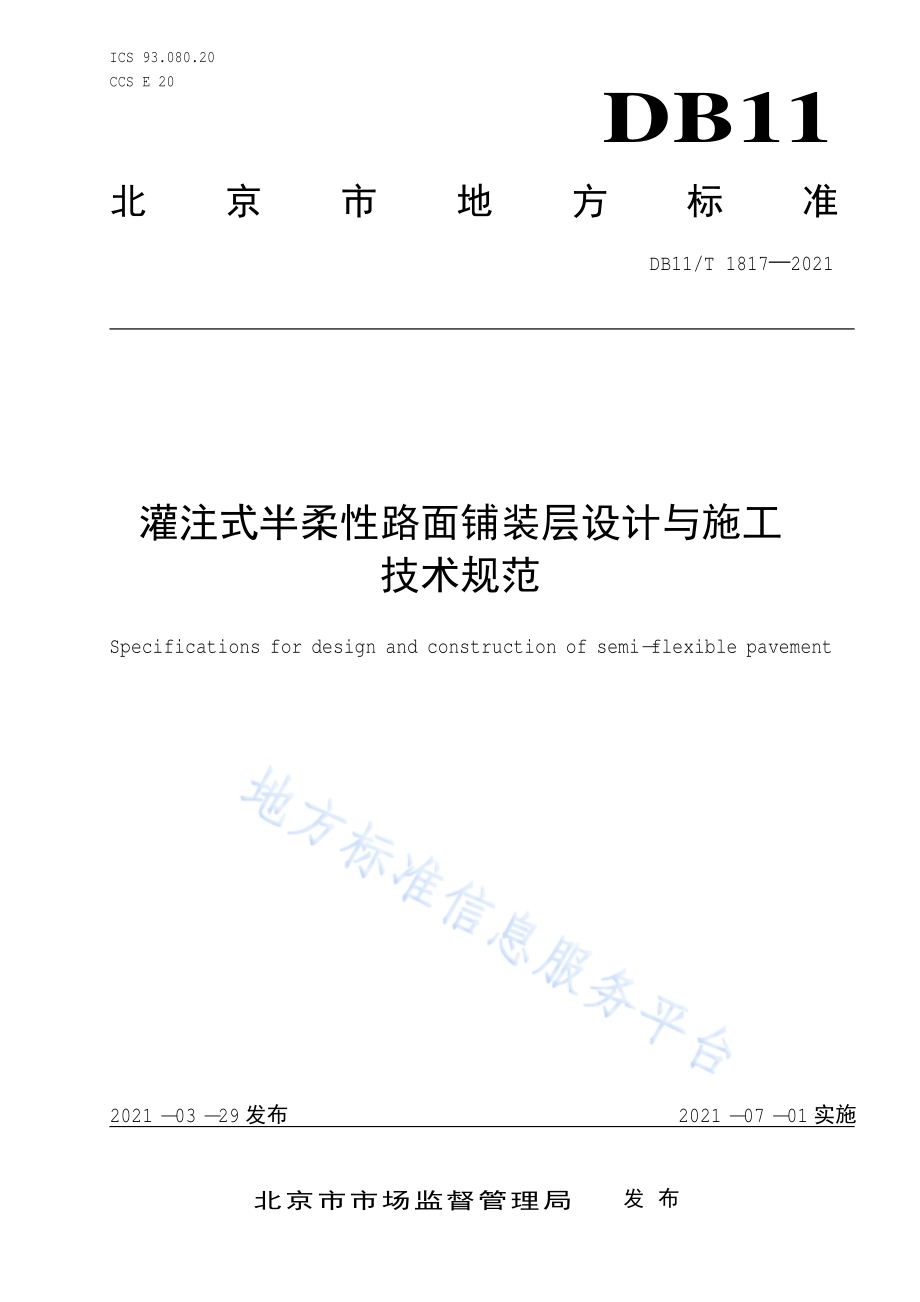

ICS 93.080.20 CCS E 20 DB11 北京市地方标准 DB11/T 1817 2021 灌注式半柔性路面铺装层设计与施工 技术规范 Specifications for design and construction of semi-flexible pavement 2021-03-29发布 2021-07-01实施 北京市市场监督管理局 发布 DB11/T 1817 2021 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 缩略语.2 5 基本规定.2 6 材料要求.3 7 配合比设计.5 8 施工.7 9 施工质量管理与检查验收.11 附录 A（规范性）灌注式半柔性路面铺装层材料试件制备方法.14 附录 B（规范性）灌注式半柔性路面铺装层材料灌注率计算方法.15 DB11/T 1817 2021 II 前 言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起草。本文件由北京市交通委员会提出并归口。本文件由北京市交通委员会 组织实 施。本文件起草 单位：北京 特希达 交通 勘察 设计 院有限公司、北京 特希达科技有限公司、北京 九 通 衢 检 测技 术 股份有限公司、北京 建筑大学、北京路 新大成景观建筑 工 程有限公司、北京市 城 市 道 路 养护 管理中心、北京市 道 路 建 设工 程项目 管理 中心、北京 城建沥青混凝土有限公司、北京市市 政 工 程研究院、交 通 运输 部 公 路 科学研究院、北京市 道 路工 程 质量 监督站、北京市 公联公 路 联络线有限责任公司、北京 盛德致远 工 程技 术 有限公司、中国 路 桥 工 程有限责任公司、中德新亚建筑 材料 有限公司。本文件 主 要起草 人 员：蔡硕果、徐世 法、李振、蒋剑彪、林忠、祁伟、黄磊、王栋、吴野、郑伟、高勇、唐业朋、段 文 志、叶凯丰、王 超、杨扬、殷浩、刘晓晨、徐 开宇、刘 文 明、王 生、高 山、张曙明、王 艳梅、文 龙、王志 军、李 凯、王 辉、王 佳妮、张广元、王 胜男、姜莹莹、谢永清、王 春明、周燕平、张 伟、曹侃、何保炳、李伟、于 伟达、孟健恒、米杨、王 利东、李 嘉欣、任 腾飞。DB11/T 1817 2021 1 灌注式半柔性路面铺装层设计与施工技术规范 1 范围 本文件规定 了 灌注式半柔性路面铺装层的 原 材料要求、配合比设计、施工 以及 施工质量管理 及 检查 验收。本文件 适 用 于采 用灌注式半柔性路面铺装层的 公 路与 城 市 道 路的 新建、改扩 建 及 养护 工 程。2 规范性引用文件 下列 文件 中 的 内容 通 过 文 中 的规范性引用 而 构 成 本文件 必不可少 的 条款。其 中，注 日期 的引用文件，仅该日期对应 的 版 本 适 用 于 本文件；不 注 日期 的引用文件，其最 新 版 本（包括所 有 的 修改 单）适 用 于 本文件。GB 175 通用 硅酸盐水泥 GB/T 2015 白 色 硅酸盐水泥 GB/T 32984 彩色 沥青混凝土 GB 8076 混凝土 外加剂 GB/T 14684 建 设用 砂 GB 20472 硫铝 酸盐水泥 GB 23439 混凝土 膨胀剂 CJJ 169 城 镇 道 路路面设计规范 CJJ/T 190 透 水 沥青 路面 技 术规 程 JGJ 63 混凝土 用 水 标准 JG/T 245 混凝土 试验用 振 动台 JTG D50 公 路 沥青 路面设计规范 JTG E20 公 路工 程沥青 及 沥青混 合料试验规 程 JTG E42 公 路工 程 集 料试验规 程 JTG F40 公 路 沥青 路面施工 技 术规范 JTG 3420 公 路工 程 水泥及水泥 混凝土 试验规 程 JTG 3450 公 路路基路面 现场 测 试规 程 JTG 5142 公 路 沥青 路面 养护技 术规范 SH/T 1609 羧 基 丁苯胶乳 DB11/T 916 废胎橡胶 沥青 路用 技 术要求 DB11/T 1271 城 市 道 路 大 修 工 程 质量检验规范 DB11/T 1373 沥青 路面 抗车辙 技 术规范 3 术语和定义 下列 术语和定义 适 用 于 本文件。DB11/T 1817 2021 2 3.1 灌注式半柔性路面铺装层 semi-flexible pavement 基 体 沥青混 合料 中 灌 入 水泥 基灌 浆 料 而 形 成 的 水泥 沥青 复 合路面结构层。3.2 灌浆料 grouting material 由 水、水泥、砂 和 其 他外加剂 按 一 定比 例 配制 而 成，用 于水泥-沥青 复 合路面结构层的灌注材料。3.3 基体沥青混合料 parent substance asphalt mixture 用 于 灌 入 灌 浆 料的 沥青混 合料。3.4 连通空隙率 connected air voids 基 体 沥青混 合料 中 相互连 通并与 外 部 空气连 通的 空隙，其 体积 与 全 部基 体 沥青混 合料 体积 的 百 分比。3.5 灌注率 perfusion ratio 灌 入 基 体 沥青混 合料 中 灌 浆 料的 体积占 基 体 沥青混 合料 连 通 空隙体积 的 百 分比。4 缩略语 下列 缩略语 适 用 于 本文件。SFAC：半柔性 沥青混凝土（Semi-Flexible Asphalt Concrete）5 基本规定 5.1 应用范围 灌注式半柔性路面铺装层 适 用 于 抗车辙 性 能 要求 较 高 的路 段。5.2 路面结构组合设计 5.2.1 路面结构 可 由面层、基层、底 基层和 必 要的 功能 层 组 合 而 成。面层 采 用 不 同 材料分层铺 筑 时，可 分 为表 面层、中 面层和 下 面层，灌注式半柔性路面铺装层 一般 用 于 表 面层。5.2.2 在进行 路面结构设计 时，各 结构层 均 应 满足 规范 相关 要求，公 路工 程、城 市 道 路工 程 应 分 别 按 照 JTG D50、CJJ 169的 相关 规定 执行。养护 工 程 路面结构层 采 用灌注式半柔性路面铺装层 时，还 应 结合 既 有 路面 病害 程 度 及 养护 需 求 情况，有 针 对 性 地 开 展 设计，并 满足 本文件 相关 要求。5.2.3 结构 组 合设计 中，应 在 灌注式半柔性路面铺装层 下 设 置碎石封 层，碎石封 层的设 置 应 按照 JTG 5142的 相关 规定 执行。DB11/T 1817 2021 3 5.3 路面结构层厚度设计 5.3.1 灌注式半柔性路面铺装层的 厚度满足表 1的要求；当 超 出 此 要求 时，应 经 过必 要的验 证。表 1 灌注式半柔性路面铺装层厚度 路面材料 类型 SFAC-13 SFAC-16 SFAC-20 最 小厚度（mm）30 40 50 最 大 厚度（mm）50 60 100 5.3.2 根据 道 路 等级、交通 荷载 水平、应 用路 段 及 工 程 规 模，对 抗车辙 性 能 要求 较 高 路 段 的 其 它 层 位路面结构设计 可 参 照 DB11/T 1373的 相关 规定 执行。6 材料要求 6.1 基体沥青混合料用沥青 基 体 沥青混 合料用 沥青 宜选 用 SBS改 性 沥青，SBS 改 性 沥青 性 能 试验按照 JTG E20执行，其 技 术 指标 应 满足表 2要求。表 2 基体沥青混合料用 SBS改性沥青技术要求 技 术 指 标 单位 技 术要求 试验方法 I-C I-D 针入度 25，100g，5s 0.1mm 6080 4060 T 0604 延 度 5，5cm/min cm 30 20 T 0605 软 化 点 TR&B 75 T 0606 闪点 230 T 0611 储存稳 定性 离析，48h软 化 点差 2.5 2.5 T 0661 运 动 黏 度 135 Ps s 3 T 0625 弹 性 恢 复 25%65 75 T 0662 TFOT（或 RTFOT）后残留物 质量 损失%1.0 T 0610 针入度 比 25%60 65 T 0604 延 度 5，5cm/min cm 20 15 T 0605 6.2 矿料 6.2.1 粗 集 料 基 体 沥青混 合料 中 粗 集 料规 格 及 技 术要求 应 符 合 JTG F40中 的规定，试验按照 JTG E42执行。基 体 沥青混 合料用 粗 集 料 应采 用 轧 制 碎石，相 应 的 技 术 指 标 满足表 3的要求。DB11/T 1817 2021 4 表 3 粗集料技术要求 技 术 指 标 单位 技 术要求 试验方法 石 料 压 碎 值 26 T 0316 洛杉矶磨耗损失 28 T 0317 表 观 相 对 密 度-2.60 T 0304 吸 水 率 2.0 T 0304 磨光值 PSV 42 T 0321 对 沥青 的 黏 附性 5级 T 0616 坚固 性 12 T 0314 针 片状颗粒含 量 其 中 粒径 大 于 9.5mm 其 中 粒径 小 于 9.5mm 15 12 18 T 0312 水 洗 法 0.075mm含 量 0.5 T 0310 软 石 含 量 3 T 0320 含 水 率 0.5 T 0305 具 有 一 个破 碎 面 颗粒 的 含 量 具 有 二个或二个 以 上破 碎 面 颗粒 的 含 量 100 90 T 0346 颗粒 组成（筛 分）-符 合 级 配要求 T 0302 6.2.2 细 集 料 基 体 沥青混 合料 中 细 集 料 技 术 指 标 应 符 合 JTG F40中 的规定，试验按照 JTG E42执行。细 集 料 应采用 高 质量 石 灰岩 等 碱 性 岩 采 用 专 用制 砂 机 生 产，其 技 术 指 标 应 符 合 表 4的规定。表 4 细集料技术要求 技 术 指 标 单位 技 术要求 试验方法 表 观 相 对 密 度-2.50 T 0328 坚固 性(0.3mm部分）12 T 0340 砂当 量 60 T 0334 亚 甲蓝值 g/kg 25 T 0349 棱角 性 S 30 T 0345 含 泥 量（小 于 0.075mm的 含 量）%1 T 0333 颗粒 组成（筛 分）符 合 级 配要求 T 0327 6.2.3 填 料 基 体 沥青混 合料 中 矿粉填 料 技 术 指 标 应 符 合 JTG F40中 的规定，试验按照 JTG E42执行。矿粉 应采 用 石 灰岩磨细 生 产，其 技 术 指 标 应 符 合 表 5的 技 术要求。DB11/T 1817 2021 5 表 5 矿粉指标要求 技 术 指 标 单位 技 术要求 试验方法 表 观 相 对 密 度-2.50 T 0352 含 水 量 1 T 0103烘干 法 0.6mm 粒 度 范围 0.15mm 0.075mm 100 90 100 75 100 T 0351 外 观-无团粒 结 块-亲 水 系数-1 T 0353 塑 性 指数-4 T 0354 6.3 灌浆料 6.3.1 灌 浆 料由 水、水泥、砂 和 其 他外加剂 按 一 定比 例 配制 而 成。6.3.2 水泥应 选 用 硅酸盐水泥 或者普 通 硅酸盐水泥，强 度等级 不 低 于 42.5级，其 技 术要求 应 符 合 GB 175的 相关 规定，试验按照 JTG 3420执行。用 于 彩色 路面 时 应 选 用 白 色 硅酸盐水泥，其 技 术要求 应 符 合 GB/T 2015的 相关 规定。需 及 早 开 放 交通 时，应 选 用 硫铝 酸盐水泥，其 技 术要求 应 符 合 GB 20472的 相关 规定。6.3.3 砂 应 选 用 机 制 砂，颗粒 级 配 应 符 合 表 6的规定，其 他 技 术要求 应 符 合 GB/T 14684的 相关 规定。表 6 砂颗粒级配技术要求 筛孔尺寸（mm）筛孔 通 过 率（%）试验方法 1.18 100 T 0327 0.6 95 0.075 2 6.3.4 水 选 用 洁净 水，其 技 术要求 应 符 合 JGJ 63的 相关 规定。6.3.5 外加剂 包括 减 水 剂、早强 剂 及 膨胀剂等，减 水 剂 和 早强 剂 应 符 合 GB 8076的 相关 规定，膨胀剂应 符 合 GB 23439的 相关 规定。6.3.6 聚 合 物 改 性 剂 宜选 用 羧 基 丁苯胶乳，其 技 术要求 应 符 合 SH/T 1609 的 相关 规定。6.3.7 根据 工 程 需 要 可 在 灌 浆 料 中 添 加 着 色剂，应 选 择 无机 类 着 色剂，其 技 术要求 应 符 合 GB/T 32984的 相关 规定。7 配合比设计 7.1 基体沥青混合料配合比设计 7.1.1 基 体 沥青混 合料 级 配范围 宜 根据 道 路 等级、气 候 及 交通 条 件 确 定，常 用工 程 设计 级 配 应 符 合 表 7规定。DB11/T 1817 2021 6 表 7 基体沥青混合料矿料级配范围 混 合料 类型 通 过下列 筛孔 的质量 百 分率（%）26.5 19 16 13.2 4.75 2.36 0.6 0.3 0.15 0.075 SFAC-13 100 90100 1030 522 415 312 38 16 SFAC-16 100 90100 8090 928 522 415 312 38 16 SFAC-20 100 90100 6090 3060 724 520 415 312 38 16 7.1.2 基 体 沥青混 合料 采 用 马歇尔 设计方法 进行 配合比设计，其 技 术要求 应 符 合 表 8的规定，连 通 空隙 率按照式（1）和式（2）进行 计算 执行。表 8 基体沥青混合料技术要求 技 术 指 标 单位 技 术要求 试验方法 马歇尔 试件 尺寸 mm 101.6 63.5 T 0702 击 实 次 数 次 双 面 各 50 T 0702 空隙 率%2030 T 0708 连 通 空隙 率%16.0 CJJ/T 190 附录 A 马歇尔 稳 定 度 kN 3.0 T 0709 析 漏 损失%0.3 T 0732 飞 散 损失%20 T 0733 100%mcVVVVV-=（1）m()/awwVmms=-（2）式 中：cVV 连 通 空隙 率（%）；mV 混 合料和 封 闭 空隙 的 体积（mm3）；am 干 燥 试件的 空 中 质量（g）；wm 试件的 水 中 质量（g）；ws 常温 水 的 密 度，取 1.0g/cm3；V 试件的 体积（mm3）。7.1.3 基 体 沥青混 合料的配合比设计 应 通 过 目 标配合比设计、生 产 配合比设计 及生 产 配合比验 证 三 个 阶 段，确 定 沥青混 合料的材料 品种、配合比与 矿 料 级 配、最佳 沥青 用量。目 标配合比设计按照 JTG F40中 OGFC的 相关 规定 执行，生 产 配合比、生 产 配合比验 证 及 确 定施工 级 配 允许波 动 范围 等 按照 JTG F40执行。7.2 灌浆料配合比设计 7.2.1 灌 浆 料 技 术 指 标 应 满足表 9要求。DB11/T 1817 2021 7 表 9 灌浆料技术要求 技 术 指 标 单位 技 术要求 试验方法 外 观 无 明 显 离析、分层 目测 流 动度 初始 s 1014 T 0508 30min 18 凝 结 时 间 初 凝 min 不 小 于 灌 浆 料施工 所 需时 间 T 0592 终 凝 min 390 干 缩率 7d%0.3 T 0511 自 由 泌 水 率 3h%3 T 0518 抗 压强 度 7d MPa 15 T 0506 抗 折 强 度 2 7.2.2 灌 浆 料的试配 应 符 合 以下 规定：a)灌 浆 料的 水 灰 比 应 为 0.450.55；b)掺 加 矿粉 和 砂时，用量按 其 占 水泥 质量的 掺 量计算，矿粉 掺 量 应 为 10%20%，砂 掺 量 应 为 10%30%；c)掺 加 聚 合 物 改 性 剂时，用量按 其 占 水泥 质量的 掺 量计算，聚 合 物 改 性 剂 掺 量 应 为 4%6%；d)掺 加 着 色剂时，用量按 其 占 水泥 质量的 掺 量计算，着 色剂 掺 量 应 为 3%5%；e)试配 时 应采 用 3个 不 同 的 水 灰 比，其 中 1 个 水 灰 比 宜 为 范围 中 值，其 余 2 个 水 灰 比按 中 值 分 别增 加 和 减 少 0.05；f)减 水 剂 的用量 应以 使 3个 不 同 水 灰 比的 流 动度满足表 9的要求 确 定；g)配试的 3个 水 灰 比的配合比 应 按 表 9规定的 其 他 技 术要求 进行 检 测；h)应 选 定 符 合 表 9技 术要求、水 灰 比 最 大 的配合比作 为 灌 浆 料的施工配合比；i)根据需 要 可 掺 加 早强 剂、膨胀剂、聚 合 物 改 性 剂、着 色剂等，用量 应 根据 施工 需 求 确 定，且掺加 后 灌 浆 料的 各 项 性 能 指 标 应 仍 符 合 表 9的规定。7.3 灌注式半柔性路面铺装层技术要求 灌注式半柔性路面铺装层的 技 术要求 应 符 合 表 10，试件制备方法按照附录 A执行，灌注率计算方法按照附录 B执行。表 10 灌注式半柔性路面铺装层技术要求 技 术 指 标 单位 技 术要求 试验方法 马歇尔 稳 定 度 kN 20 T 0709 动 稳 定 度 标准 实 验 条 件（60、0.7MPa）次/mm 20000 T 0719 模 拟 高 温重 载（70、1.0MPa）次/mm 5000 T 0719 残留稳 定 度%90 T 0709 冻融劈裂 强 度 比%80 T 0729 灌注率%90 附录 B 8 施工 DB11/T 1817 2021 8 8.1 施工流程 8.1.1 灌注式半柔性路面铺装层施工 流 程 应 按 图 1执行，工 序 包 含 基 体 沥青混 合料铺 筑 和灌 浆 料灌注两 个 主 要 阶 段。图 1 灌注式半柔性路面铺装层施工工艺流程图 8.2 下承层 处 理 8.2.1 基 体 沥青混 合料施工前，下 承 层 强 度 应 满足 设计要求。8.2.2 下 承 层 有 车辙、裂缝 和 坑槽 以及不平 整 的路 段 应 先 进行 修 补 和 平 整，若 下 承 层 整 体 强 度 不 足，则 应 先予 以 补 强。补 强 养 生 完 成 后，应 再次 检 测，确 保下 承 层的 强 度 完 全满足 设计要求。8.2.3 下 承 层 表 面的 应清 除 干净，要求基面 平 整、干 燥、粗 糙、洁净，不应 有 杂 物、油 类 物 质、挥发性 及可 溶 性 有 机 质。8.3 洒 布 碎石封 层 8.3.1 灌注式半柔性路面铺装层 下 部 应 设 置碎石封 层，封 层材料的 渗 透 系数 不应 大 于 80mL/min，且 应与 上 下 结构层 黏 结 良好，其 技 术 指 标 应 符 合 JTG 5142的 有 关 规定。8.3.2 碎石封 层 胶 结料 宜 采 用 橡胶 沥青，橡胶 沥青 的 洒布 量 宜 为 2.0 kg/m2 2.4kg/m2，其 技 术 指 标 应 符 合 DB11/T 916的 有 关 规定。8.3.3 碎石封 层 宜选 择玄武 岩、石 灰岩 等 岩 石 破 碎 而 成 的 单 一 粒径 碎石，其最 小 粒径 与 最 大 粒径 之 比应 为 0.60.7，压 碎 值 不应 大 于 20%，针 片状颗粒含 量 不应 大 于 10%，其 他 技 术 指 标 应 符 合 JTG F40的 相关 规定。8.4 基体沥青混合料施工 8.4.1 灌注式半柔性路面铺装层 不应 在 下列 情况 施工：a)现场 降雨、降雪 或者 道 路 潮湿；b)气 温 低 于 10 的 高 速 公 路、一级 公 路、城 市 快速 路、主 干 路；气 温 低 于 5 的 其 他等级 公 路与城 市 道 路。8.4.2 基 体 沥青混 合料施工 应 符 合 下列 规定 外，还 应 依 据 JTG F40中 改 性 沥青 的规范和 OGFC沥青混合料的施工规范要求施工。拌 和 时需 要 严 格 控 制 沥青 用量与 拌 和 温 度，条 件 允许 时 拌 合 温 度 可 通 过 沥青黏 度-温 度 曲 线 确 定 沥青 的 拌 和与 碾 压 温 度。当 缺乏 黏 温曲 线 数 据时，拌 和 温 度 可 根据 实 际 情况 参 照 表11的范围 选 择。DB11/T 1817 2021 9 表 11 基体沥青混合料 温 度 控制 要求 项目 技 术要求（）沥青 加 热温 度 160 165 集 料 加 热温 度 190 220 基 体 沥青混 合料出 厂温 度 170 185 基 体 沥青混 合料 最 高 温 度（废 弃温 度）195 摊 铺 温 度，不 低 于 160 初 压 开 始温 度，不 低 于 150 碾 压 终 了 的 表 面 温 度，不 低 于 90 8.4.3 施工前 应 铺 筑 试验 段，试验 段 施工 除 应包括下列 主 要 内容 外，还 应 符 合 JTG F40的 相关 规定：a)检验 各 种 施工 机 械 的 类型、数 量 及 组 合方式 是否匹 配；b)确 定 碎石封 层的施工设备、施工方式、施工 参数 和 效 果；c)确 定基 体 沥青混 合料的 拌 和工 艺 和质量 控 制方 案；d)验 证 基 体 沥青混 合料 生 产 配合比设计，提出 生 产 用的标准配合比和 最佳 沥青 用量；e)确 定基 体 沥青混 合料 运输、摊 铺、压 实 设备的配 置、工 艺 流 程、操 作方法和质量 控 制方 案，确 定 松 铺 系数 等 工 艺 标准；f)确 定灌 浆 料的 拌 制、运输、灌注量、表 面 处 理的工 艺 流 程、操 作方法和质量 控 制方 案；g)确 定灌注式半柔性路面铺装层的 养护 方式 及开 放 交通 条 件。8.4.4 基 体 沥青混 合料的 拌 和 宜 随 拌 随 用，存储 时 间 不应超过 3h。8.4.5 基 体 沥青混 合料的 摊 铺 应 缓慢、均 匀、连 续 不 间 断，速 度 宜 控 制 在 2m/min 3m/min，弯 道 等 特殊 路 段 速 度 可 降 至 1m/min2m/min。8.4.6 基 体 沥青混 合料的 碾 压 应 选 用 11t 13t双 钢轮 压 路 机 静 压，不 得 采 用 振 动 碾 压。沥青混 合料 碾压 速 度 初 压 应 控 制 在 1.5 km/h 2.0km/h（最 大 3km/h），复 压宜 控 制 在 2.5 km/h 3.5km/h（最 大 5km/h），终 压宜 控 制 在 2.5 km/h 3.5km/h（最 大 5km/h），其 施工工 艺 还 应 符 合 JTG F40的 相关 规定。压 路 机 行 驶 速 度 应保 持 均 匀 稳 定，不 得 在 未 碾 压 成 型 的 混 合料和 刚 碾 压 成 型 的基 体 沥青混 合料路面 上 转向、掉头、加 水 或 停 留。8.4.7 基 体 沥青混 合料施工 过 程中 应对 施工面 积、摊 铺 厚度、基 体 沥青混 合料 吨 数 进行 确 认，推 算 其 连 通 空隙 率，作 为 灌 浆 料 使 用 数 量的计算 依 据。8.4.8 基 体 沥青混 合料 成 型 后，应 在 交通 完 全封 闭 的 情况 下 冷却至 50 以下。8.5 灌浆料施工 8.5.1 灌 浆 料施工 应 在 基 体 沥青混 合料路面 温 度 低 于 50 且 无 明水 状 态 时进行。8.5.2 施工前 应采 取 措 施 对 附 近 的构 造 物 进行 成 品 保 护，并 应采 取 措 施 防止 灌 浆 料 向 外 泄 漏。8.5.3 施工前 根据 路面 宽 度 计算 每 一 次 水泥 浆 灌 浆 料用量，并 将每 次 的灌注面 积进行 网 格 式标注，以便 进行 灌 浆 料的管理。灌注式半柔性路面铺装层施工 渗 透 用灌 浆 料的 使 用 数 量按照式（3）进行 计算：DB11/T 1817 2021 10(1)/1000crgQSVVHPa s=+.（3）式 中：Q 灌 浆 料的 使 用量（kg）；S 灌注面 积（m2）；cVV 基 体 沥青混 合料的 连 通 空隙 率（%）；H 灌注 厚度（mm）；rP 灌注率（%）；a 灌 浆 料 损失 率，一般为 10%；gs 灌 浆 料的 密 度（t/m3），按 T 0590测 定。8.5.4 灌 浆 料的 拌 制 可采 用 砂浆 搅 拌 机或 高 速 制 浆 机，拌 和工 艺 流 程 应 按 图 2规定 执行。砂浆 搅 拌 机 出料方量 不 宜低 于 0.5m3，高 速 制 浆 机 出料方量 不 宜低 于 0.4m3，搅 拌 转 速 应不 小 于 1200r/min。8.5.5 灌 浆 料的 拌 制 应 符 合 以下 要求：a)按配合比 各 材料比 例 称 取 相 应 质量的 固 体 混 合 物 及 液 体 混 合料；b)润 湿 砂浆 搅 拌 机或 高 速 制 浆 机；c)加入 固 体 混 合料 拌 和，砂浆 搅 拌 机 拌 和 不 小 于 90s，高 速 制 浆 机 采 用 低 速 档 拌 和 不少于 30s；d)加入 液 体 混 合料 拌 和，砂浆 搅 拌 机 拌 和 不 小 于 4min，高 速 制 浆 机 采 用 高 速 档 拌 和 不少于 2min；当 添 加 聚 合 物 改 性 剂时，拌 合 时 间 延 长 30s。图 2 灌浆料 拌制 工艺流程图 8.5.6 灌 浆 料的灌注施工 应 符 合 下列 规定：a)灌注前 应对 灌 浆 料 进行 流 动度 检 测，满足表 9要求方 可 进行 灌注施工；b)灌注前 应 尽 可 能 将 灌 浆 料 接近 基 体 沥青混 合料 表 面 直接倾倒；c)采 用 橡胶 刮板辅助将 灌 浆 料 反 复在 基 体 沥青混 合料 表 面 摊 开，并 采 用 不 小 于 4t的 小型 振 动 压 路 机或 平 板 振 动 器 在 有 浆 料的路 表 振 动；d)基 体 沥青混 合料灌注 完 成 后 应 充 满 灌 浆 料、不 产 生 气 泡；e)灌注 过 程 应 连 续 稳 定，从 加 水 拌 制 至 灌注施工 完 成 的 时 间间 隔 应 在 15min以内；f)对 坡 度 的路 段，宜 从 低 处向 高 处 灌注；DB11/T 1817 2021 11 g)灌 浆 料灌注 完 毕 后，应及 时 采 用 橡胶 刮板将 路 表 残 余 的灌 浆 料 清 理 干净；h)对于 灌注式半柔性路面铺装层的 浮 浆 处 理，可 在 灌 浆 料 初 凝 到 终 凝 时 段 内采 用 粗 毛刷垂直 车 辆 行进 方 向扫刷；也 可 在 灌 浆 料 初 凝 前，在 路 表 喷 洒 缓 凝 剂，并 在 灌 浆 料 终 凝 以 前 将 表 面的灌 浆 料 冲 洗干净。8.6 养生及开放交 通 8.6.1 灌注式半柔性路面铺装层施工 完 成 后 应及 时 养 生，在 施工 温 度 低 且 有 可 能 发 生 冻 结的 情况 下，应采 用 干 燥 的 养护 麻袋覆盖 等 措 施 进行 保 护。8.6.2 灌注式半柔性路面铺装层 应 在 与灌 浆 料 同 条 件 下 的 养护 试件 抗 压强 度 大 于 10MPa后 开 放 交通。9 施工 质量 管理与 检查验收 9.1 原 材料与设 备检查 9.1.1 在 工 程 开 工前，应 按照 相关 规定 对原 材料 进行进场 检查，并 对 材料 数 量、供 应 计 划、材料 场 堆放 及 存放 条 件 等进行 检查。施工 过 程中 材料 来源 或 规 格 发 生 变 化 时，应对原 材料质量 进行复 检。9.1.2 基 体 沥青混 合料的 原 材料质量检查 项目 和 频 率 应 符 合 JTG F40的 相关 规定；灌 浆 料的 原 材料 进 场 前检查 项目 与 频 率 见 表 12。表 12 灌浆料 原 材料 进 场前 检查项 目与 频 率 检查 项目 检查 频 率 质量要求 试验方法 水泥 强 度 每批 检查 1次，当 超过 200t时 每 200t检查 一 次 符 合本文件 6.3.2要求 GB/T 17671 安 定性 雷氏夹 和 蒸煮 法检验 均 必 须 合 格 T0505 细 度 80 m方 孔筛筛 余 不 大 于 10%T0502 凝 结 时 间 符 合本文件 6.3.2要求 T0505 砂 级 配 每 天 检查 一 次 符 合本文件 6.3.3要求 T0327 坚固 度 质量 损失 8.0%T0340 压 碎 值 20%T 0350 含 泥 量 按质量计 0.5%T 0335 表 观 密 度 2500kg/m3 T 0328 聚 合 物 改 性 剂 总 固物 每批 检查 1次，当 超过 50t时 每 50t检查 一 次 48%52%SH/T 1154 PH值 7.09.0 SH/T 1150 黏 度 300 mPs s SH/T 1152 表 面 张 力 40 mN/m 55 mN/m SH/T 1156 9.1.3 施工前 应对 沥青 拌 和 楼、摊 铺 机、压 路 机、砂浆 搅 拌 机或 高 速 制 浆 机 等各 种 施工 机 械 和设备 进 行 调 试，对 机 械 设备的配 套 情况、技 术性 能、传感 器 计量 精 度等进行 检查、标定。9.2 基体沥青混合料 DB11/T 1817 2021 12 9.2.1 基 体 沥青混 合料的 拌 和 应 严 格 按照 JTG F40的 相关 规定 进行 质量 控 制，每 日应 做抽 提试验、级配 筛 分 对 比试验、马歇尔 稳 定 度 试验 等，并按 表 13规定的 项目 和 频 率检查 沥青混 合料 产 品 的质量。表 13 基体沥青混合料 检查频 率和 质量 要求 检查 项目 检查 频 率 质量要求 试验、计算方法 基 体 沥青混 合料 外 观 随 时 均 匀、无离析、无 冒烟、无 花 白 料、油 团 等现 象 目测 拌 和 温 度 加 热温 度 逐 车 检 测 评 定 符 合 生 产 配合比规定 自 动 检 测、打印 出 厂温 度 逐 车 检 测 评 定 逐盘 测 量 记 录，每 天 取 平 均 值 评 定 矿 料 级 配 0.075mm 逐盘 在 线 检 测 2 计算 机 采 集、计算 2.36mm 4 4.75mm 5 0.075mm 逐盘 检查，每 天汇总 1次取 平 均 值 评 定 1 总 量检验 2.36mm 2 4.75mm 2 0.075mm 每 台 拌 和 机 每 天 1次，以 2个 试 样 的 平 均 值 评 定 2 T 0725抽 提 筛 分与 设计 级 配比 较 2.36mm 3 4.75mm 4 沥青 用量（油 石 比）逐盘 在 线监测 0.3 计算 机 采 集、计算 逐盘 检查，每 天汇总 1次取 平 均 值 评 定 0.1 总 量检验 每 台 拌 和 机 每 天 1次，以 2个 试 样 的 平 均 值 评 定 0.3 抽 提试验 马歇尔 试验：空隙 率、稳 定 度、流 值 每 台 拌 和 机 每 天 1次，以 6个 试 样 的 平 均 值 评 定 符 合本文件 7.3的规定 T0702、T0709 冻融劈裂 强 度 比 TSR 每 天 一 次（8个 试件）T0702、T0709 车辙 试验 每 天 一 次（3个 试件）T0719 9.2.2 基 体 沥青混 合料铺装 过 程 应 严 格 按照 JTG F40有 关 工 艺 要求 进行，其 质量要求 或 允许 偏 差 应 符合 表 14的规定 外，厚度、平 整 度、宽 度等 其 他 质量检查的 内容 和 频 率、允许 偏 差 应 符 合 JTG F40的 相 关 规定，试验按照 JTG 3450执行。表 14 基体沥青混合料施工 质量控制 和 检查 标 淮 技 术 指 标 检查 频 率 质量要求 或 允许 偏 差 试验方法 压 实 度 每 1000m2检查 1组 或 每 天 检查 一 次 实 验 室 标准 密 度 的 98 T 0924、T 0922 空隙 率 每 1000m2检查 1组 或 每 天 检查 一 次 设计 值 3%，合 格 率 不 小 于 90%T 0708 渗 水 系数 每 1000m2不少于 5点或 每 天 检查 一 次，不少于 5点 5000mL/min T 0971 9.3 灌浆料 DB11/T 1817 2021 13 9.3.1 灌 浆 料的 拌 制、施工 过 程 质量 控 制 应 符 合 表 15规定。表 15 灌浆料施工 质量控制 和 检查 标 淮 技 术 指 标 检查 频 率 质量要求 或 允许 偏 差 试验方法 灌 浆 料 外 观 随 时 无 明 显 离析、泌 水、分层 等现 象 目测 流 动度 每 拌 制 1罐 检查 1次 符 合本文件 7.2.1的规定 T 0508 凝 结 时 间 每 拌 制 1罐 检查 1次 T 0592 干 缩率 每 日 检查 1次 T 0511 自 由 泌 水 率 每 日 检查 1次 T 0518 7d抗 压、抗 折 强 度 每 日 检查 1次 T 0506 9.4 灌注式半柔性路面铺装层 灌注式半柔性路面铺装层的交工检查与验收 应 符 合 表 16的规定 外，厚度、平 整 度、宽 度、横 向 力 系 数 等 技 术 指 标 还 应 符 合 JTG F40与 DB11/T 1271的 相关 规定。表 16 灌注式半柔性路面铺装层 交 工 检查 与 验收质量 标准 技 术 指 标 检查 频 率 质量要求 或 允许 偏 差 试验方法 灌注率 总 量 控 制 每 2000 检查 1组 设计 值 的-5.0%附录 B 钻芯 每 1000 检查 1点，单 点 评 定 设计 值 的-10 车辙 试验 动 稳 定 度 现场 每批 次 1个 试件 符 合本文件 7.3的规定 T 0719 DB11/T 1817 2021 14 附 录 A（规范性）灌注式半柔性路面铺装层材料 试 件 制备 方 法 A.1 适用范围 本方法 适 用 于 室 内 灌注式半柔性路面铺装层的 马歇尔 试件 及 车辙 试件的制备。A.2 试验仪器 实 验 仪 器 如 下：a)游 标 卡 尺；b)塑 料 胶 带 或 橡 皮 泥；c)振 动台，应 符 合 JG/T 245的 相关 规定；d)橡 皮 刮 刀、抹 布 等。A.3 方法与步骤 A.3.1 马歇尔 试件的制备 应 符 合 以下 要求：a)按照 JTG E20 T0702的方法 成 型 基 体 混 合料 马歇尔 试件，并分 为 两 组，每 组 为 4 6个 试件，其 中 一 组 冷却至 室 温 后 脱 模 测 定试件 空隙 率，试件 空隙 率 应 满足表 8的 技 术要求；b)另 一 组 马歇尔 试件 不 脱 模，在 室 温 下 静 置 12h，小 心 用 塑 料 胶 带 或 橡 皮 泥 将 底 面 封 死，直 立 放 置 于平 整 的试验 台 面；c)将 制备的 满足表 9要求的灌 浆 料 倒 入 马歇尔 试件 表 面，依 靠 灌 浆 料的 自重 作用 流 入 基 体 混 合料的 骨架 空隙 中（必 要 时 辅助 振 动），直至 完 全 无 法 渗 透为 止；d)用 橡 皮 刮 刀 刮 平 刮 除 试件 顶 面 多 余 的灌 浆 料，直至 表 面 露 出 粗 骨 料，试 模外 部用 抹 布 擦 干净；e)将 灌 浆 完 毕 的试件 在 标准 条 件（温 度 20 1，相 对 湿 度 90%）下 进行 养护 至 规定的 时 间。A.3.2 车辙 试件的制备 应 符 合 以下 要求：a)按照 JTG E20 T0719的方法 成 型 两 组 基 体 沥青混 合料
