光伏声屏障应用技术导则DB13／T 5250-2020.pdf

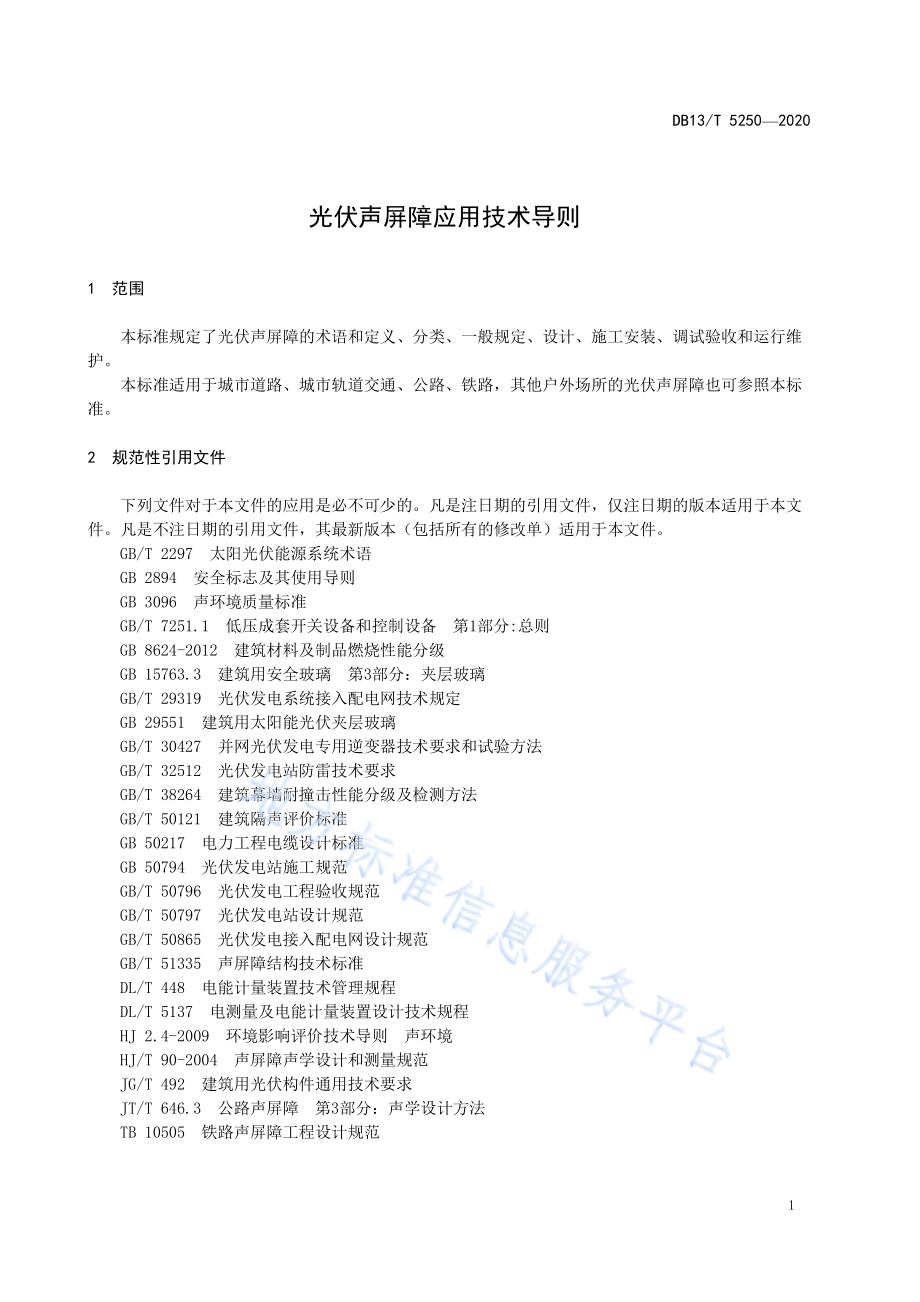

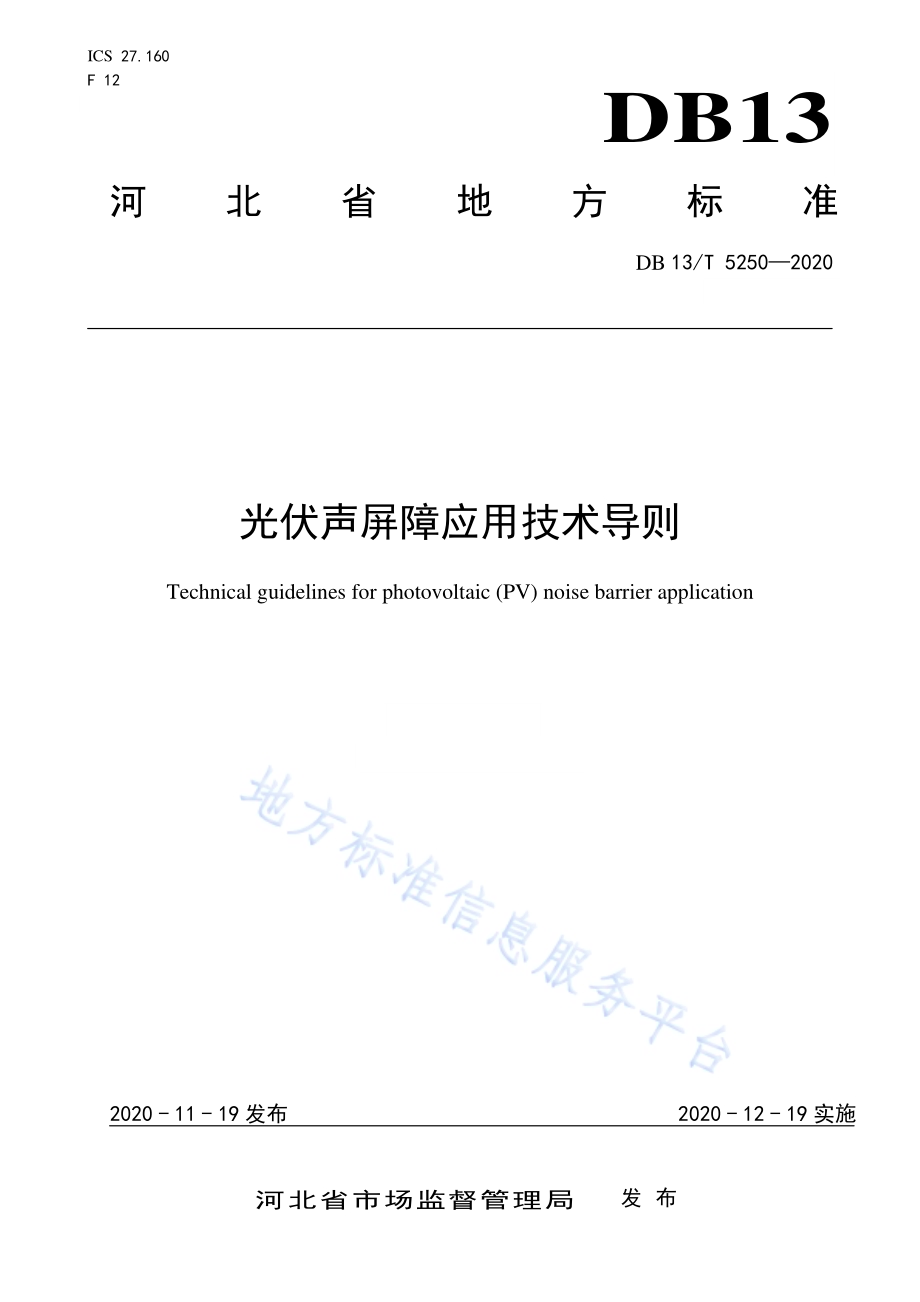

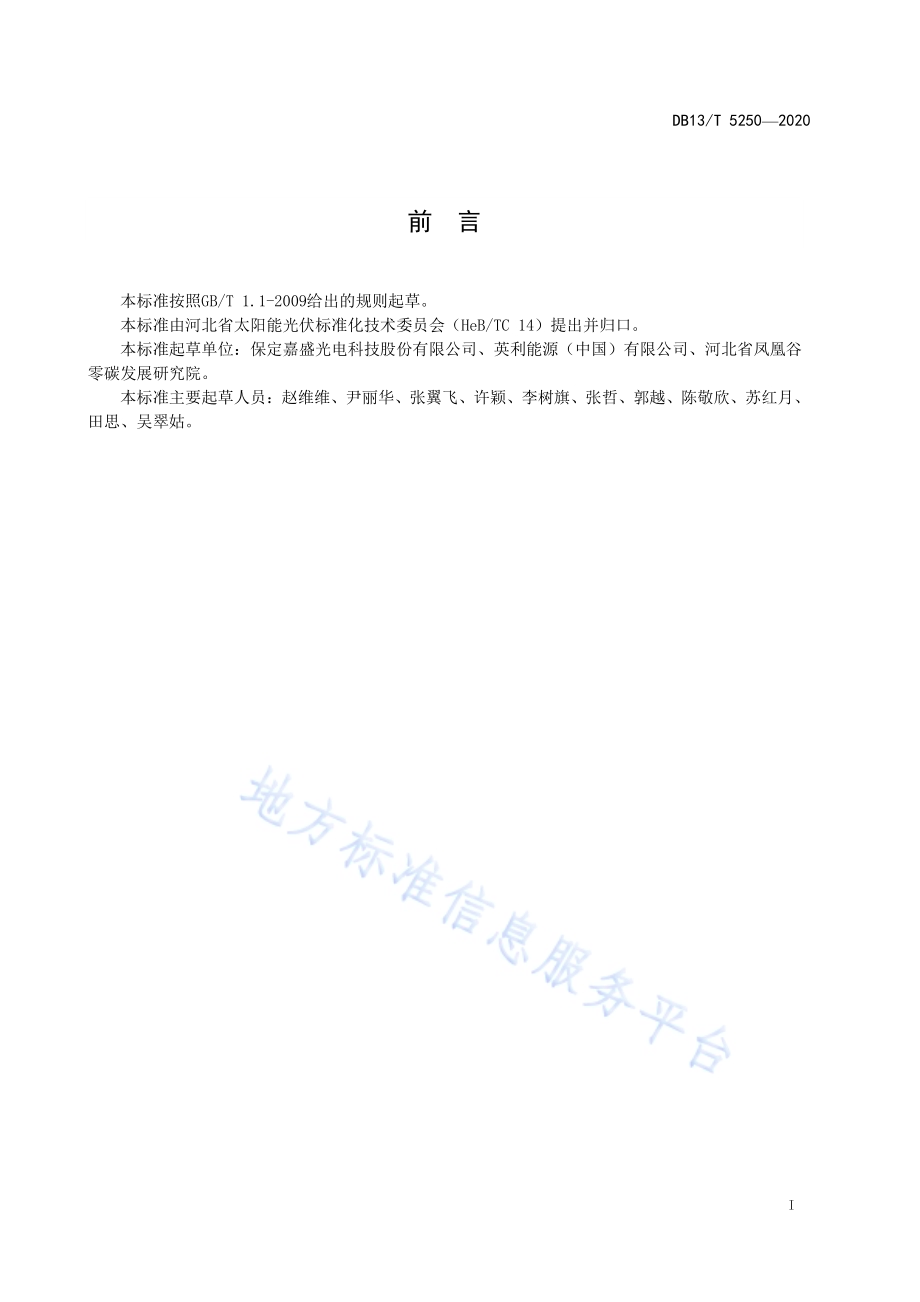

ICS 27.160 F 12 DB13 河北省地方标准 DB 13/T 52502020 光伏声屏 障应用技 术导则 Technical guidelines for photovoltaic(PV)noise barrier application 2020-11-19 发布 2020-12-19 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 52502020 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 太阳 能光 伏标准 化技 术委 员会（HeB/TC 14）提 出并 归口。本标准 起草 单位：保 定嘉 盛光电 科技 股份 有限 公司、英利 能源（中 国）有限 公司、河北 省凤 凰 谷零碳发 展研 究院。本标准 主要 起草 人员：赵 维维、尹丽 华、张翼 飞、许颖、李树 旗、张哲、郭 越、陈 敬欣、苏 红月、田思、吴翠 姑。DB13/T 52502020 1 光 伏声屏 障应用技 术导则 1 范围 本标准 规定 了光 伏声 屏障 的术语 和定 义、分类、一 般规定、设 计、施工 安装、调试 验收 和运 行 维护。本标准 适用 于城 市道 路、城市轨 道交 通、公路、铁 路，其 他户 外场 所的 光伏 声屏障 也可 参照 本 标准。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2297 太 阳光 伏能 源 系统术 语 GB 2894 安全 标志 及其 使 用导则 GB 3096 声环 境质 量标 准 GB/T 7251.1 低压 成套 开 关设备 和控 制设 备 第1 部分:总则 GB 8624-2012 建筑 材料 及制品 燃烧 性能 分级 GB 15763.3 建 筑用 安全 玻璃 第3 部分：夹 层玻 璃 GB/T 29319 光伏 发 电系 统接入 配电 网技 术规 定 GB 29551 建筑 用太 阳能 光伏夹 层玻 璃 GB/T 30427 并 网光 伏发 电专用 逆变 器技 术要 求和 试验方 法 GB/T 32512 光 伏发 电站 防雷技 术要 求 GB/T 38264 建 筑幕 墙耐 撞击性 能分 级及 检测 方法 GB/T 50121 建 筑隔 声评 价标准 GB 50217 电力 工程 电缆 设计标 准 GB 50794 光伏 发电 站施 工规范 GB/T 50796 光 伏发 电工 程验收 规范 GB/T 50797 光 伏发 电站 设计规 范 GB/T 50865 光 伏发 电接 入配电 网设 计规 范 GB/T 51335 声 屏障 结构 技术标 准 DL/T 448 电能 计量 装置 技术管 理规 程 DL/T 5137 电 测量 及电 能 计量装 置设 计技 术规 程 HJ 2.4-2009 环境 影响 评 价技术 导则 声 环境 HJ/T 90-2004 声屏 障声 学设计 和测 量规 范 JG/T 492 建筑 用光 伏构 件通用 技术 要求 JT/T 646.3 公 路声 屏障 第3部 分：声学 设计 方法 TB 10505 铁路 声屏 障工 程设计 规范 DB13/T 52502020 2 3 术语和 定义 GB/T 2297、GB/T 3947、GB/T 51335、HJ 2.4、HJ/T 90 界定 的以 及下 列术 语和 定 义适用 于本 文件。为了便 于使 用，以下 重复 列出了GB/T 3947、HJ 2.4、HJ/T 90 中的 某些 术语 和 定义。3.1 光伏声 屏障 photovoltaic noise barrier 一种结 合太 阳能 发电 系统 专门设 计的 立于 噪声 源和 受 声点 之间 的声 学障 板，是以吸 声或 隔声，或吸声和 隔声 混合 的材 料组 成的一 种声 学装 置。3.2 降噪系 数 noise reduction coefficient（NRC）在250Hz、500Hz、1000Hz、2000Hz 等 测得 的吸 声系 数的算 术平 均值，算 到小 数点后 两位，末 位取0或5。GB/T 3947-1996,定义12.43 3.3 计权隔 声量(Rw)weighted sound reduction index 隔 声 构 件空 气 声传 声 损失的 单 一 值评 价 量，它 是由100Hz3150Hz 的1/3 倍频 带的 传 声 损失 推 导计算出来 的。注：光伏 声屏 障的 设计 中，为避 免 由光 伏声 屏障 透射 声能 量影 响 光伏 声屏 障的 实际 降噪 效果，通常 采用 具有 一 定传声损失的结构。光伏声屏障的空气声隔声量可采用100Hz 3150Hz 的1/3 倍频带的平均隔声 量或计权隔声量来评价。HJ/T 90-2004,定义3.11 3.4 光伏声 屏障 声学 构件 acoustic elements of photovoltaic sound barrier 光伏声 屏障 中起 隔声 或吸 声等作 用的 单元。3.5 环境噪 声 ambient noise 指 在 工 业 生 产、建 筑 施 工、交 通 运 输 和 社 会 生 活 中 所 产 生 的 干 扰 周 围 生 活 环 境 的 声 音（频 率 在20Hz20000Hz 的可 听声 范 围内）。HJ 2.4-2009,定义3.1 4 分类 4.1 按应用 场景 分类 按光伏 声屏 障的 安装 地点 分为：a)城市道 路光 伏声 屏障；b)城市轨 道交 通光 伏声 屏障；c)公路光 伏声 屏障；d)铁路光 伏声 屏障。4.2 按结构 形式 分类 按照光 伏声 屏障 整体 结构 形式分 为：a)直立式 光伏 声屏 障；b)直弧式 光伏 声屏 障；DB13/T 52502020 3 c)折板式 光伏 声屏 障；d)全封闭 式光 伏声 屏障；e)半封闭 式光 伏声 屏障。5 一般规 定 5.1 有用电 需求 或节 能降 耗要 求的环 境噪 声治 理区 域，宜使用 光伏 声屏 障。5.2 当敏感 建筑 物室 外环 境噪 声值已 超 过GB 3096 要 求，宜采 取光 伏声 屏障 措施。5.3 当光伏 声屏 障对 敏感 建筑 物的预 测降 噪效 果高 于 5dB(A)时，宜 采取 光伏 声屏 障措施。光 伏声 屏障降噪 效果 的预 测参 照 HJ 2.4-2009 附录A 中 公式A.18 计 算和 图A.3 修 正后 得到。5.4 光伏声 屏障 的吸 声、隔声 效果，应符 合所 在区 域环 境噪声 治理 的相 关要 求。5.5 光伏 声 屏障 屏体 及构 件 的 表面 应 满足 防腐、防 雨、防潮、防霉、防 眩 光 等方 面 的要 求。5.6 光伏声 屏障 应定 期开 展维 护、保 养、安全 检查 及设 备检测 等相 关工 作。6 设计 6.1 声学设 计 6.1.1 城市道 路、城市 轨道 交通 等工程 用光 伏声 屏障 的声 学设计 应符 合HJ/T 90 的 规定。6.1.2 公路用 光伏 声屏 障的 声学 设计应 符 合JT/T 646.3 的规定。6.1.3 铁路用 光伏 声屏 障的 声学 设计应 符 合TB 10505 的 规定。6.2 材料设 计 6.2.1 城市道 路、城市 轨道 交通、公路 等工 程用 光伏 声屏 障的材 料设 计应 符 合 GB/T 51335 的 规定。6.2.2 铁路用 光伏 声屏 障的 材料 设计应 符 合TB 10505 的 规定。6.2.3 光伏声 屏 障 用隔 声材 料太 阳能光 伏组 件应 符合 下列 要求：a)外观、最大 功率、绝 缘和 湿漏电、抗 风压 性能 应符 合 JG/T 492 的 规定；b)抗冰雹 性能 应符 合 GB 29551 的 规定；c)抗硬重 物体 撞击 性能 应符 合 GB/T 38264 的规 定；d)落球冲 击剥 离性 能、耐热 性、耐 湿性、耐 辐照 性能 应符 合 GB 15763.3 的规 定；e)燃烧性 能等 级应 满 足 GB 8624-2012 中A 级以 上要 求；f)计权隔 声量 应符 合 GB/T 50121 的规 定，不应 小于 30dB。6.3 结构设 计 6.3.1 城市道 路、城市 轨道 交通、公路 等工 程用 光伏 声屏 障的结 构设 计应 符 合 GB/T 51335 的规 定。6.3.2 铁路用 光伏 声屏 障的 的结 构设计 应符 合TB 10505 的规定。6.3.3 光伏声 屏障 的结 构设 计应 注重与 交通 干线 两侧 附属 设施的 衔接，光伏 声屏 障底 部及衔 接处 应 进行防漏 声设 计。6.4 景观设 计 6.4.1 光伏声 屏障 景观 设计 之初 宜充分 了解 声屏 障设 置地 段的自 然环 境、建 筑、历 史 人文情 况，以 便在声屏 障景 观设 计时 准确 定位与 选择 方案。6.4.2 光伏声 屏障 景观 设计 宜充 分兼顾 发电 效果，不 影响 发电量。DB13/T 52502020 4 6.4.3 光伏声 屏障 的色 彩组 合不 宜过多，比 例应 适中。内 侧面颜 色宜 中性、温 和的 色彩为 主，宜避 免视觉污 染对 司乘 人员 产生 视觉冲 击。外侧 面颜 色宜 尽量融 入周 围景 观。声屏 障的色 彩选 取 避 免视 觉 污染对司 乘人 员产 生视 觉冲 击。6.4.4 城市区 域内 的光 伏声 屏障 宜采用 透明、防 火材 质。并 应在透 明材 料部 分绘 制鸟 类可以 识别 的 障碍物标 志。6.4.5 光伏声 屏障 外观 设计 宜考 虑人的 视觉 感官 和心 理产 生不同 的影 响，外观 要柔 和自然，避 免产 生压抑感，长 且高 的光 伏声 屏障可 分段 为不 同形 式或 者采用 轻松 活泼 的形 式，避免光 伏声 屏障 形式 上 的单调。6.4.6 光伏声 屏障 具备 可维 护性，避免 声屏 障因 达到 景观 要求而 造成 维护 的困 难。6.5 安装要 求 6.5.1 光伏声 屏障 的安 装位 置应 尽量靠 近声 源，或可 利用 的土坡、堤 坝等 障碍 物，尽量减 少工 程 量，达到设 计目 标所 需的 声衰 减要求。6.5.2 光伏声 屏障 位置 的设 置应 满足道 路、建筑 限界、支 柱的位 置、接触 网、回流 线以及 各种 电力 线的安全 距离。6.5.3 若光伏 声屏 障位 置与 交通 干线边 坡排 水沟 位置 冲突，应保 证边 坡排 水沟 的畅 通。设 置在 路肩 上的光伏 声屏 障基 础不 得影 响路肩 排水。6.5.4 光伏声 屏障 的位 置应 考虑 交通干 线两 侧地 下管 线的 埋深，当埋 深较 浅且 不满 足竖向 载荷 时，应采取适 当结 构避 让。6.6 电气设 计 6.6.1 光伏声 屏障 系统 设计 应选 择技术 成熟、性 能稳 定的 产品，具体 要求 如下：a)光伏方 阵设 计应 符 合 GB/T 50797 的 规定，根 据道 路 的实际 情况 合理 设计 方阵 倾角和 间距；b)并网逆 变器 应符 合 GB/T 30427 的 规 定；c)并网箱（柜）应 符 合 GB/T 7251.1 的 规定；d)电缆应 符 合GB 50217 的 规定。6.6.2 光伏声 屏障 接入 电网 应符 合 GB/T 50865 的规 定；接 入10kV 电 压等 级的 宜采 用 T 接 方式 就近 接入电网，接 入380V 电压 等 级的应 以专 线方 式接 入配 电变压 器低 压母 线。6.6.3 光伏声 屏障 的并 网点 应设 置易操 作、可闭 锁、具有 明显断 开点 的并 网断 开装 置。6.6.4 光伏声 屏障 的电 气设 备应 具备过 电流 及防 孤岛 保护 功能，逆变 器、配电 柜（箱）应具 有过 电 压保护措 施。6.6.5 通过 10kV 电压 等级 并网 的声屏 障，其通 信与 信号 应符 合 GB/T 29319 的相 关 技术要 求 6.6.6 通过380V 电压 等级 并网 的 光伏声 屏障 系统 应具 备记 录发电 量、电 压和 频率 等性 能参数 的功 能。6.6.7 光伏声 屏障 电能 计量 点宜 设置在 光伏 声屏 障与 电网 的产权 分界 处。电能 计量 装置应 符 合 DL/T 448 和DL/T 5137 的 规定。6.6.8 光伏声 屏障 的防 雷和 接地 设计应 符 合 GB/T 32512 的 规定。7 施工安 装 7.1 光伏声 屏障 构件 的施 工安 装要求 应符 合GB/T 51335 的规定。7.2 光伏声 屏障 电气 安装 工程 应符 合 GB 50794 的 规定。7.3 光伏声 屏障 施工 应因 地制 宜，减 少对 环境 的影 响及 对自然 植被 的破 坏。7.4 光伏声 屏障 应在 施工 时设 置安装 标志，标 志应 符 合GB 2894 的 规定。DB13/T 52502020 5 8 调试验 收 8.1 光伏声 屏障 应按 照GB 50794 的 规定 对光 伏组 件、逆 变器和 配电 箱（柜）等进 行设备 调试。8.2 光伏声 屏障 应按 照GB 50794 的 规定 进行 电压、频 率、电能 质量 等并 网适 应性 调试。8.3 光伏声 屏障 接入 电网 应符 合 GB/T 29319 的相 关技 术 要求。8.4 光伏声 屏障 构件 的验 收应 符合 GB/T 51335 的 规定。8.5 光伏声 屏障 电气 工程 安装 验收应 符合 GB/T 50796 的规定。9 运行维 护 9.1 光伏声 屏障 的运 行维 护人 员应经 过专 业的 技术 和安 全培训。9.2 光伏声 屏障 维护 保养 及安 全检测 要求 应符 合GB/T 51335 的规 定。9.3 光伏声 屏障 运行 维护 应制 定现场 运行 规程，配 置检 定合格 的工 器具 及安 全防 护用品。9.4 光伏声 屏障 应进 行日 常检 查和定 期巡 检，监 测、记 录 光伏声 屏障 相关 的运 行数 据，发现 异常 或 故障应及 时处 理。_
