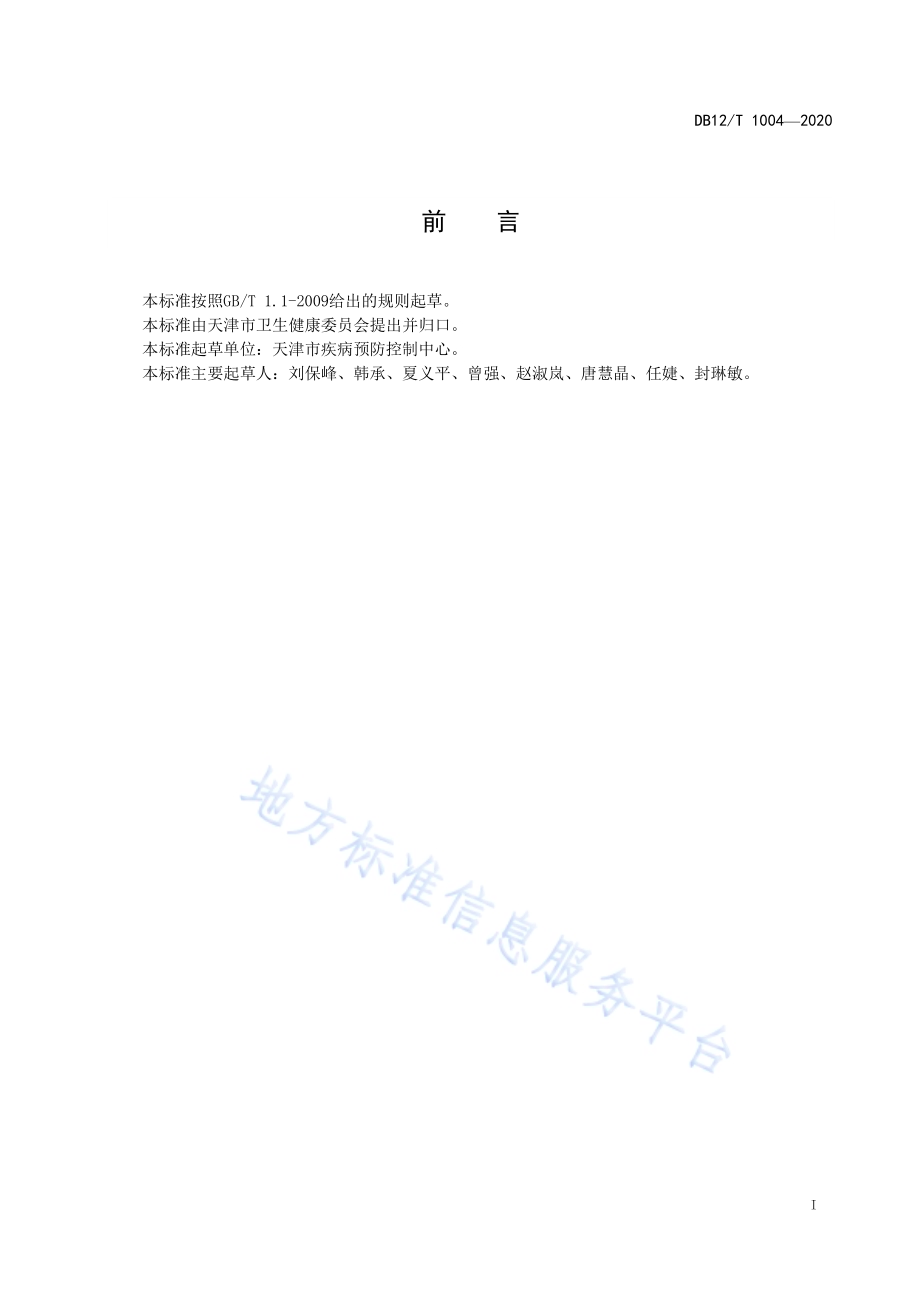

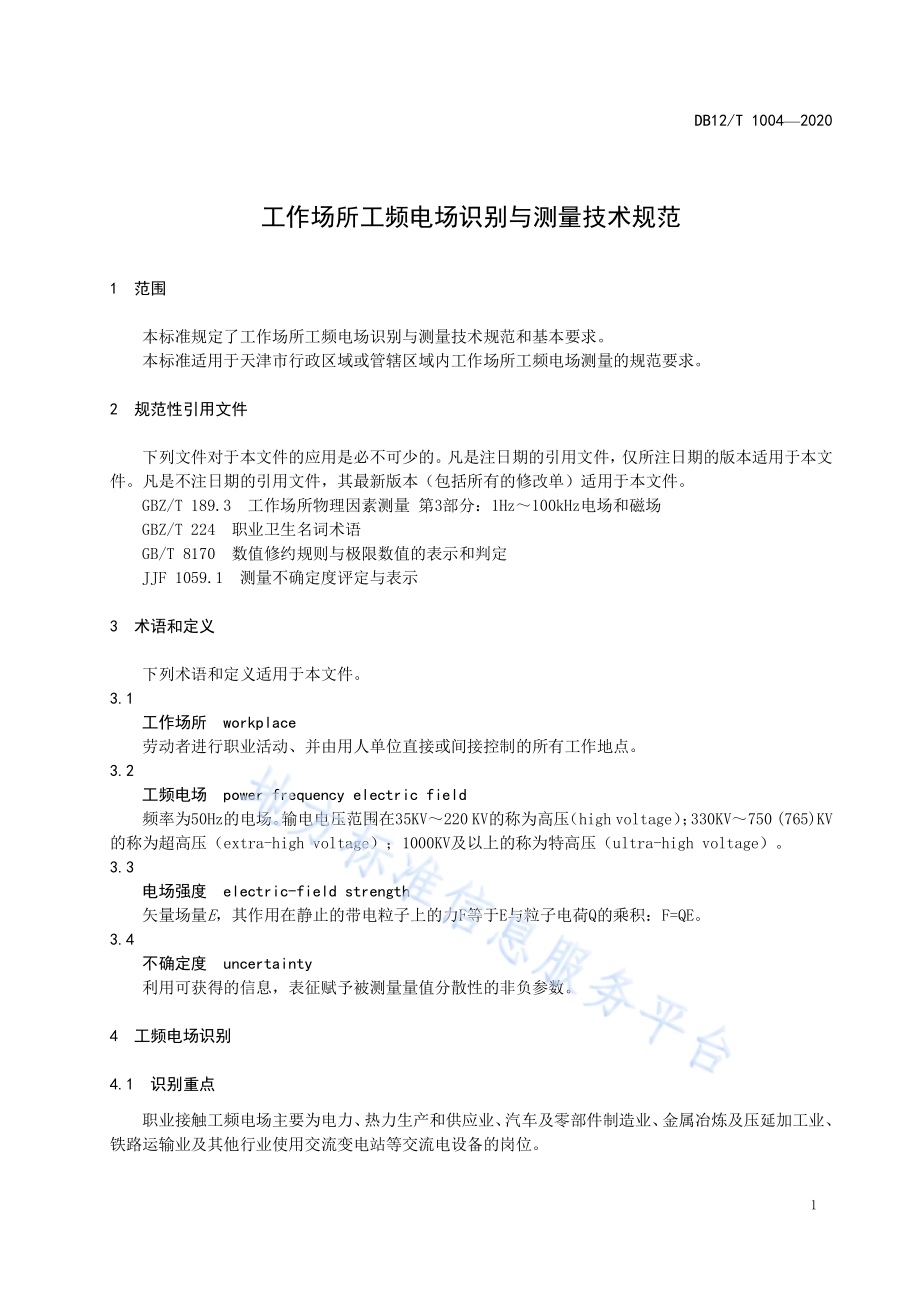

ICS 13.100 C 71 DB12 天津市 地 方 标 准 DB12/T 1004 2020 工作场所 工频电场 识别与测 量技术规 范 Technical specification for identification and measurement of workplace power frequency electric field 2020-12-17 发布 2021-01-16 实施 天 津 市 市 场 监 督 管 理 委 员 会 发布 DB12/T 1004 2020 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由天 津市 卫生 健康 委员会 提出 并归 口。本标准 起草 单位：天 津市 疾病预 防控 制中 心。本标准 主要 起草 人：刘保 峰、韩 承、夏义 平、曾强、赵淑 岚、唐慧 晶、任婕、封琳 敏。DB12/T 1004 2020 1 工 作场所 工频电场 识别与 测量技术 规范 1 范围 本标准 规定 了工 作场 所工 频电场 识别 与测 量技 术规 范和基 本要 求。本标准 适用 于天 津市 行政 区域或 管辖 区域 内工 作场 所工频 电场 测量 的规 范要 求。2 规范性 引用 文件 下列文 件 对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GBZ/T 189.3 工作 场所 物 理因素 测量 第3 部分：1Hz 100kHz 电 场和 磁场 GBZ/T 224 职 业卫 生名 词 术语 GB/T 8170 数 值修 约规 则 与极限 数值 的表 示和 判定 JJF 1059.1 测 量不 确定 度评定 与表 示 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 工作场 所 workplace 劳动者 进行 职业 活动、并 由用人 单位 直接 或间 接控 制的 所 有工 作地 点。3.2 工频电 场 power frequency electric field 频率为50Hz 的电 场。输 电电 压范围 在35KV 220 KV 的 称为高 压（high voltage）；330KV 750(765)KV的称为 超高 压（extra-high voltage）；1000KV 及 以 上的称 为特 高压（ultra-high voltage）。3.3 电场强 度 electric-field strength 矢量场 量E，其 作用 在静 止 的带电 粒子 上的 力F 等于E 与粒子 电荷Q的 乘积：F=QE。3.4 不确定 度 uncertainty 利用可 获得 的信 息，表征 赋予被 测量 量值 分散 性的 非负参 数。4 工频电 场识 别 4.1 识别重 点 职业接 触工 频电 场主要 为 电力、热力 生产 和供 应业、汽车及 零部 件制 造业、金 属 冶炼及 压延 加工 业、铁路运 输业 及其 他行 业使 用交流 变电 站等 交流 电设 备的岗 位。DB12/T 1004 2020 2 4.2 识别内 容 识别应 在现 场调 查基 础上 进行，识别 内容 包括 但不 仅限于 以下 内容：单位名 称、工作 场所 名称、生产 工艺；电磁场 源的 设备 型号、位 置、体 积、频率、功 率、电流、电压；电磁场 源的 屏蔽 防护 情况；接触作 业人 员的 数量、工 作班制 度、工作 方式（固 定作业 或巡 检作 业）、作 业姿势（站 姿作业或坐姿 作业）、接触 情况（接触 时间 和频 次）、防 护情况；工作场 所的 环境 条件；可能影 响测 量结 果的 干扰 因素：包括 温度、相 对湿 度；测 量区域 是否 存在 干扰 物体和 不能 移 开的物体，应 记录 其尺 寸及 其与探 头的 相对 位置。5 工频电 场测 量 5.1 测量仪 器 5.1.1 宜选用 能响 应方 根值 的配 置三相 式感 应器 的 场 强测 量仪。5.1.2 场强仪 技术 参数 至少 适用 于 50Hz 电 场测 量需 要，仪 器量程 应满 足限 值 0.01 倍10 倍要 求。5.1.3 场强仪 注明 温度 和相 对湿 度的适 用范 围。5.1.4 场强仪 探头 支架 应采 用不 易受潮 的非 导电 材质。5.2 测量点 选择 5.2.1 测量点 应布 置在 存在 工频 电场的 有代 表性 的作 业点，宜 包 括以 下位 置：电力、热力 生产 和供 应业 供电企 业输 电走 廊、变电 站、开 关站 等巡 检位；发电厂 发电 机处、励 磁机/励磁变 压器 处、主变 压器 高/低 压侧、升 压站 等巡检位；金属冶 炼及 压延 加工 业感 应加热 炉巡 检位；汽车及 零部 件制 造业 点焊机 操作 位、铁路 运输 业火 车机车 驾驶 室操 作位；其它各 行业 配电 变电 站高 压架空 进出 线下 方、高/低 压侧、配电 柜及 变压 开关 巡检位。5.2.2 作业人 员为 巡检 作业 时选 择其规 定的 巡检 点和 巡检 过程中 靠近 场源 最近 的位 置。5.2.3 作业人 员为 固定 岗位 作业 时选择 其固 定的 操作 位。5.2.4 相同或 类似 的测 点可 按场 源进行 抽样，相 同型 号、相同 防 护、相同 电压 的设 备，数 量 1 3 台时至少测 量1 台，4 台 10 台时至 少测 量2 台，10 台 以上至 少测 量 3 台。不同 型号、防护 和不 同电 压的设备应 分别 测量。5.3 测量高 度 测量高 度以 作业 人员 操作 或巡检 位置 为依 据，测 量 头、胸或 腹部 距离 电场 源 最近的 部位，如无 法判断时，应对 头、胸、腹三 个部位 分别 进行 测量。5.4 测量读 数 5.4.1 现场环 境电 场较 稳定，如 电厂或 变电 站中 的变 压器、配电 柜及 变压 开关 等设 备作业 点，每个 测点连续 测 量3 次，每 次测 量时间 不少 于 15 s，并 读 取稳定 状态 的均 方根 值，取平均 值。5.4.2 现场环 境电 磁场 不稳 定，如电阻 焊作 业等，应 在预 期电场 强度 最高 的时 间段 测量，读取 电场 峰值及最 高时 间段 的均 方根 值，每次 测量 时间 一般不 超过 5min，劳 动者 接触 时 间不 足 5min 按 实际 接触 时间进行 测量，每 个测 点连 续测 量 3 次，取 最大 值。DB12/T 1004 2020 3 5.5 测量过 程要 求 5.5.1 应在正 常生 产情 况下 进行，并记 录测 量时 工频 设备 运行状 况。5.5.2 测量时 环境 温度 和相 对湿 度应符 合仪 器规 定的 要求。5.5.3 测量探 头 宜 支撑 在绝 缘柱 子体上，测量 人员 与 场强 仪 探头 的距 离应 不小 于 2.5m，并关 闭或 不使用辐射 电磁 场的 便携 式设 备（如 移动 电话 等）。5.5.4 测量地 点应 地势 平坦、且 无多余 的物 体。对不 能移 开的物 体应 记录 其尺 寸及 其与探 头的 相对 位置，以 及该 物体 的物 理性 质并应 补充 测量 离物 体不 同距离 处的 场强。5.5.5 测量时，应 调整 探头 方向，以读 取最 大值。5.5.6 佩戴心 脏起 搏器 或类 似医 疗电子 设备 者不 宜从 事该 测量工 作。5.5.7 测量人 员应 注意 现场 防护 并遵守 用人 单位 的相 关安 全规章 制度，与 带电 设备 保持安 全距 离，防止触电 伤害。5.6 测量记 录 5.6.1 测量人 员应 及时 准确 记录 现场测 量日 期、测量 时间、测量 人员、环境 条件（温度、相对 湿度）、测量车 间、设备 及其 型号 场源类 型、电流、电 压、运行状 况、测点 位置、测 量高度、测 量人 员等 信 息，测量记 录内 容应 完整、字 迹清晰、书 写工 整、更正 规范，并在 测量 记录 标注 测量位 置示 意图。5.6.2 测量常 用的 记录 内容 及格 式参见 附 录 A。6 测量结 果处 理 6.1 数据处 理 6.1.1 在同一 测量 点进 行多 次工 频电场 读数 时，多次 读数 的平均 值为 其测 量值。6.1.2 根据GB/T 8170 的规 定 对 数值进 行取 舍。6.1.3 8h 时 间加 权平 均值 按 GBZ/T 189.3 规 定进 行计 算。6.2 测量 不 确定 度 如需不 确定 度评 定，应 按 照JJF 1059.1进行，任何 情况下 测量 不确 定度 不应 超过10%。7 质量控 制 7.1 测量人 员 7.1.1 测量人 员 应 经专 业 技 术培 训，经 考核 合格 后 上 岗。7.1.2 测量工作 应 不少 于2 名专 业技术 人员。7.2 测量仪 器 7.2.1 测量仪 器应 定期 送法 定计 量检定/校 准机 构进 行校 准，校准 结果 确认 合格 后方 可使用，并 注意 对修正因 子的 利用。7.2.2 测量仪 器在 日常 使用 过程 中，应 按照 相关 技术 要求 定期维 护保 养检 查。7.2.3 测量仪 器在 外借、外 出检 测等返 回后，应 及时 进行 核查。出现 故障 或者 异常 时，应 采取 相应 措施直至 正常 工作 为止，并 再次进 行校 准。同时 核查 这些缺 陷或 超出 规定 限度 对已出 具的 检测 结 果 影 响。DB12/T 1004 2020 4 7.2.4 建立测 量仪 器档 案。对仪 器档案 实施 动态 管理，及 时补充 相关 的信 息。仪器 档案应 至少 包括 以下信息：验收报 告；使用说 明书；校准报 告；校准报 告的 确认；使用记 录；期间核 查记 录；日常维 护与 保养。7.2.5 测量前 应熟 读仪 器的 使用 说明书，了 解其 结构、性 能、操 作要 点和 注意 事项。7.3 结果报 告 7.3.1 结果报 告内 容应 全面 完整、用语 规范、表 述简 洁，报告格 式应 统一 规范，报 告有关 资料 性附 件应详实、准 确。7.3.2 结果报 告的 编制、审 核、签发、发放、归 档、结果 上报 等 应按 照 检 测报 告管 理规定 进行，并 保存相关 记录。7.3.3 对于涉 及到 结果 报告 质量 问题的 投诉 和反 馈，应调 查分析、确 定原 因、及时 回复。如确 定为 质量问题，应 追回 检测 报告，重新 进行 测定，并 按照 质量管 理体 系的 要求，启 动 纠正 措施。7.3.4 结果报 告的 内容 及格 式参 见附 录 B。DB12/T 1004 2020 5 A A 附 录 A（资料 性附 录）作业场 所 工 频电 场测 量记 录 作业场 所工 频电 场测 量记 录表 用人单 位名 称 用人单 位地 址 项目编 号 监测类 型 检测评 价 主 动监 测 监督检 查 其他 测量仪 器 仪器型 号及 编号 温度 相对湿 度（%）测量 编号 车间 名称 工种 设备名称 及参数 测量 位置 测量 高度(m)接触时间及频次 场源类型及屏蔽情况 生产状况、个人防护 测量 读数 测量值 1 测量值 2 测量值 3 测量人 员：复 核人：陪 同人：测量日 期：年 月 日 图A.1 作业场 所工 频电 场测 量记 录 DB12/T 1004 2020 6 B B 附 录 B（资料 性附 录）作业场 所工 频电 场测 量结 果报告 作业场 所工 频电 场测 量结 果 报告 用人单 位名 称 项目编 号 测量类 别 测量日 期 测量方 式 测量地 点 测量依 据 仪器名 称 仪器编 号 测量 结果：车间 工种 测量位置 接触时间(h)测量结果 测量值 1 修正结果 测量值 2 修正结果 测量值 3 修正结果 备注 修 正结 果 测量 值修 正系 数（以下 空白）编制：审核：签 发（授权 签字 人）：图B.1 作业场 所工 频电 场测 量结 果报告（检测 机构 盖章）日期：_
