公路废橡塑基热塑性弹性体改性沥青路面施工技术规范DB13／T 2641-2018.pdf

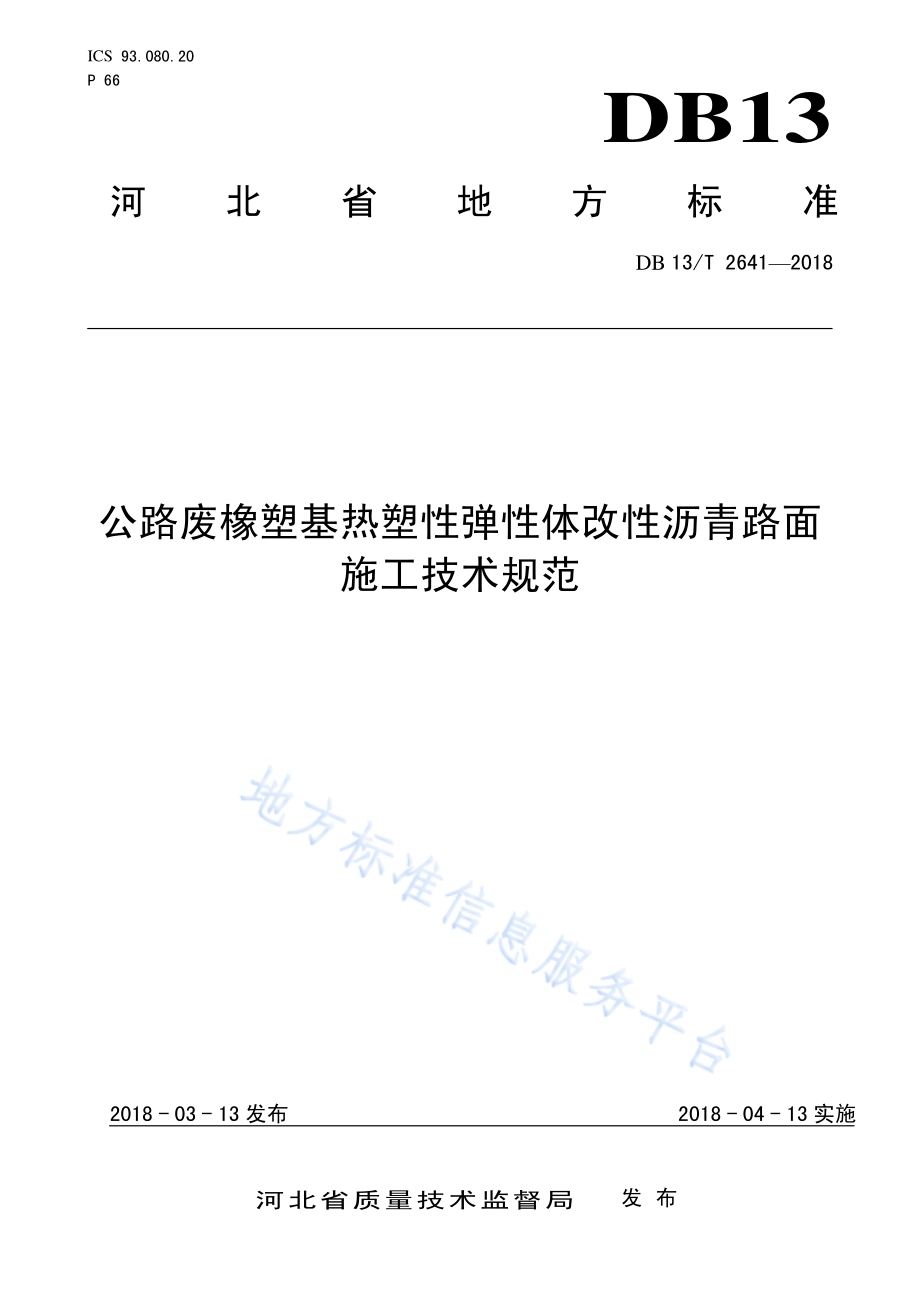

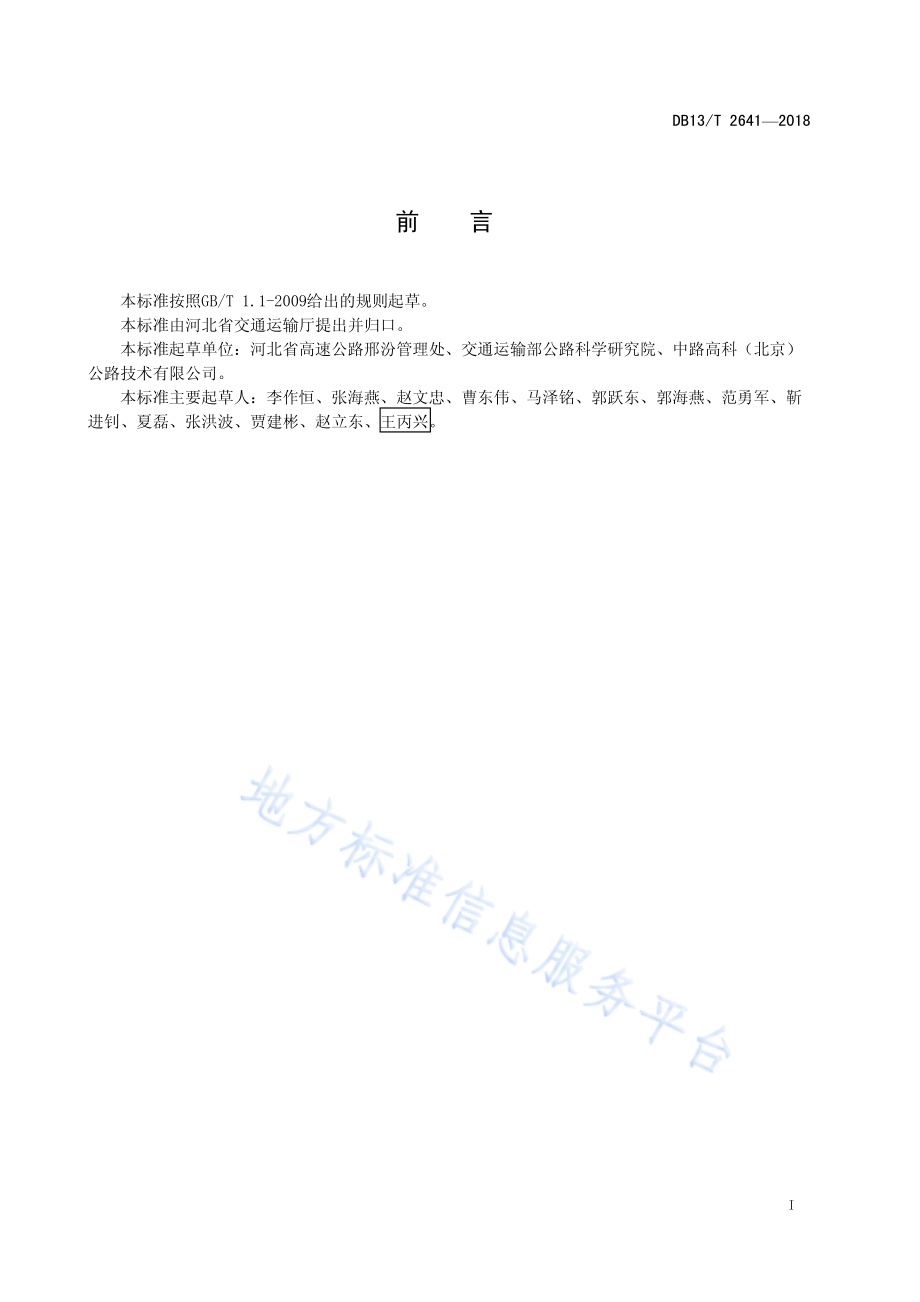

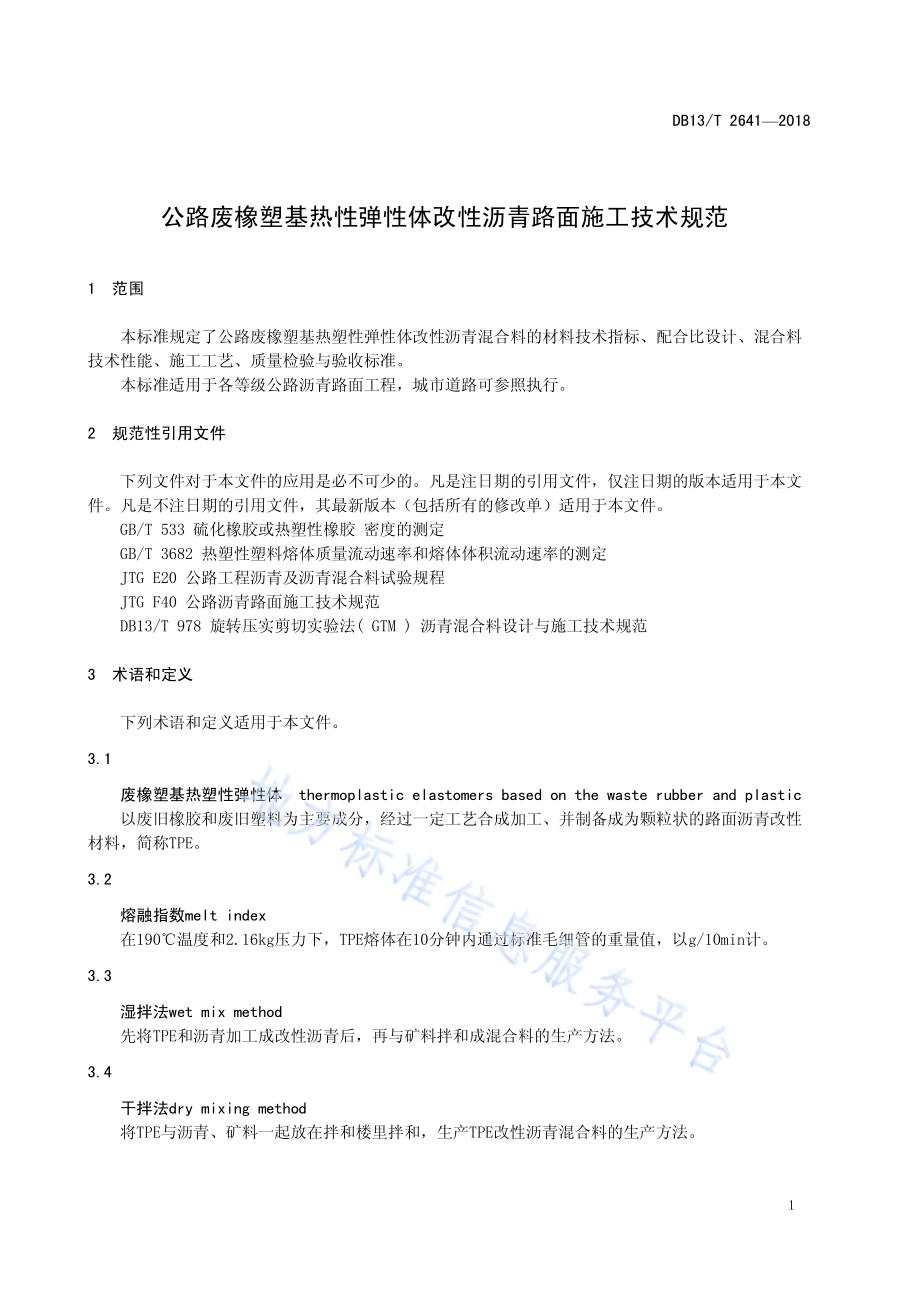

ICS 93.080.20 P 66 DB13 河北省地方标准 DB 13/T 2641 2018 公路废橡 塑基热塑 性弹性体 改性沥青 路面 施工技术 规范 2018-03-13 发布 2018-04-13 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2641 2018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 交通 运输 厅提出 并归 口。本标准 起草 单位：河 北省 高速公 路邢 汾管 理处、交 通运输 部公 路科 学研 究院、中路 高科（北 京）公路技 术有 限公 司。本标准 主要 起草 人：李作 恒、张 海燕、赵 文忠、曹 东伟、马泽 铭、郭跃 东、郭海燕、范 勇军、靳进钊、夏磊、张 洪波、贾 建彬、赵立 东、王丙 兴。DB13/T 2641 2018 1 公路废橡 塑基 热 性弹性体 改性沥 青路面施工 技术 规范 1 范围 本标准 规定 了公 路废 橡塑 基热塑 性弹 性体 改性 沥青 混合料 的材 料技 术指 标、配合比 设计、混 合 料技术性 能、施工 工艺、质 量检验 与验 收标 准。本标准 适用 于各 等级 公路 沥青路 面工 程，城市 道路 可参照 执行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 533 硫化 橡胶 或热 塑 性橡胶 密 度的 测定 GB/T 3682 热塑 性塑 料熔 体质量 流动 速率 和熔 体体 积流动 速率 的测 定 JTG E20 公 路工 程沥 青及 沥青混 合料 试验 规程 JTG F40 公 路沥 青路 面施 工技术 规范 DB13/T 978 旋 转压 实剪 切 实验法(GTM)沥青 混合 料设计 与施 工技 术规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 废橡塑 基热 塑性 弹性 体 thermoplastic elastomers based on the waste rubber and plastic 以废旧 橡胶 和废 旧塑 料为 主要成 分，经过 一定 工艺 合成加 工、并制 备成 为颗 粒状的 路面 沥青 改 性材料，简称TPE。3.2 熔融指 数melt index 在190 温 度和2.16kg 压 力 下，TPE 熔 体在10 分 钟内 通 过标准 毛细 管的 重量 值，以g/10min 计。3.3 湿拌法wet mix method 先将TPE 和 沥青 加工 成改 性 沥青后，再 与矿 料拌 和成 混合料 的生 产方 法。3.4 干拌法dry mixing method 将TPE 与沥 青、矿料 一起 放 在拌和 楼里 拌和，生 产TPE改性沥 青混 合料 的生 产方 法。DB13/T 2641 2018 2 4 材料 4.1 道路石 油沥 青 道路石 油沥青（一般 使用70 号或90 号A 级道 路石 油沥 青）应 满足 JTG F40 的相 关要求。4.2 废橡塑 基热 塑性 弹性 体（TPE）TPE 技 术指 标应 满足 表1 要 求。TPE 掺 量可 以根 据实 际使用 的技 术要 求确 定；一般来 说，TPE 的掺量范 围为10%25%，推 荐值为15%。表1 TPE 技术 指标 检测项目 单位 技术要求 试验方法 外观-颗粒状，均匀、饱满、有光泽、无结块-单个颗粒质量a g 不大于0.02-密度 g/cm3 0.90 1.0 GB/T 533 熔融指数 g/10min 不小于1.0 GB/T 3682 灰分%不大于5 JTG E20 T 0614 a单粒颗粒质量：沥青混合料 TPE 颗粒质量采用电子天平检验。测试时，缩分试样不得少 于10 颗，对每个颗粒进行称量，取其平均值作为测试结果。4.3 TPE 改 性沥 青 湿拌法 TPE 改 性沥 青指 标 应符合 表2 要求。表2 TPE 改性 沥青 技术 指 标 项目 指标 试验方法-型-型 针入度(0.1mm)(25,100g,5s)4060 60 80 JTG E20 T 0604 延度(5cm/min,5)4 10 JTG E20 T 0605 软化点()65 6 0 JTG E20 T 0606 135，运动粘度(Pa.s)3 3 JTG E20 T 0625 闪点()230 230 JTG E20 T 0611 25，弹性恢复（%）75 75 JTG E20 T 0662 贮存稳定性离析，48h 软化点 差()2.5 3 JTG E20 T 0661 TFOT（RTFOT）后残留物 质量损失(%)0.8 0.8 JTG E20 T 0609 25，针入度比(%)6 0 65 JTG E20 T 0609 5，延度 5 JTG E20 T 0605 PG 等级a PG76-22 AASHTO-TP1/TP5 a.对于高速公路使用 PG 等级指 标，其他一级及以下等级路面可参照推荐使用。4.4 集料 DB13/T 2641 2018 3 集料的 技术 指标 应符 合DB13/T 978 的 相关 要求。5 配合比 设计 5.1 配合比 设计 步骤 TPE 改 性沥 青混 合料 配合 比设计 包括 目标 配合 比设 计、生 产配 合比 设计 以及 混合料 试生 产验 证 三个阶段。5.2 配合比 设计 方法 设计原 则按 照JTG F40 规 定 的实验 方法 进行。当 采用 旋转压 实的 试验 方法，其 指标应 该满 足DB13/T 978 对 热拌 沥青 混合 料的 设 计标准。6 混合料 技术 性能 TPE改 性沥 青混 合料 的技 术 指标应 符合 表3。表3 TPE 改性 沥青 混合 料 技术指 标 7 施工工 艺 7.1 施工准 备 设备及 备用 设备 应符合 JTG F40 和 DB13/T 978 的 相关要 求。7.2 沥青混 合料 的生 产 一般规 定，沥青 混合 料的 生产推 荐使 用湿 拌法。本 标准未 涉及 到的 按照DB13/T 978 执行。7.2.1 湿拌法 生产 工艺 试验项目 单位 技术要求 试验方法 马歇尔试件击实次数 次 双面击实75 次 JTG E20 T 0702 马歇尔稳定度 KN 8.0 JTG E20 T 0709 流值 mm 1.5 4 JTG E20 T 0709 空隙率%3 6 JTG E20 T 0705 沥青饱和度%75 85 JTG E20 T 0705 残留稳定度%8 5 JTG E20 T 0709 冻融劈裂强度比%8 0 JTG E20 T 0729 车辙试验动稳定度（60）次/mm 上面层 3000 JTG E20 T 0719 中面层 4 0 0 0 低温弯曲破坏应变 2 8 0 0 JTG E20 T 0715 注：高速及一级公路按此表执行；当用于二级及以下公路，可适当调整。DB13/T 2641 2018 4 采用湿 拌法 生产 工艺 时，在一定 温度 下将 一定 比例 的TPE 粒子 加入 基质 沥青 中，通 过搅 拌、剪 切研磨等生 产工 艺，使TPE 粒子 均匀分 散于 基质 沥青 中，形成TPE 改 性沥 青材 料。TPE 改 性沥 青混 合料 应 符合JTG F40 的相 关要 求。7.2.2 干拌法 生产 工艺 采用干 拌法 生产 工艺 时，将 TPE 和热 集料 干拌1015s。以TPE 必 须在 沥青 混 合料中 充分 分散，拌合均匀，且 所有 矿料 颗粒 全部裹 覆沥 青结 合料 为度，无花 白料、无 结团 成块 或严重 的粗 细集 料分 离 现象。TPE 的 投料 可以 采用 机 器投料 或者 人工 投放。7.2.3 混合料 的拌 合温 度 TPE 改 性沥 青混 合料 的拌 合 温度按 照表4执 行。出料 温 度低于 下限 值165 或高 于 上限值195 的沥青混合 料应 作废 弃处 理。7.3 混合料 的运 输、摊铺 和压 实 TPE 改 性沥 青混 合料 的运 输、摊铺 和压 实 按 照DB13/T 978执 行。其中，混 合料 运 输到现 场的 温度、摊铺温 度、压实 温度 见 表4。表4 TPE 改性 沥青 混合 料 生产温 度控 制（单位）生产工艺类型 湿拌法生产 干拌法生产 沥青加热温度 165-175 180-185 矿料加热温度(间 歇式拌和机)集料比沥青加热温度高1020 集料比沥青加热温度高10 20（填料不加热）（填料不加热）沥青混合料出厂正常温度 175-185 175-185 混合料贮料仓贮存温度 贮料过程中温度降低不超过10 贮料过程中温度降低不超过10 混合料废弃温度，高于 195 195 运输到现场温度，不低于 170 170 摊铺最低温度，不低于 正常施工 165 165 低温施工 开始碾压的混合料内部温度，不低于 正常施工 160 160 低温施工 碾压终了的路表温度，不低于 95 95 开放交通温度，不高于 50 50 8 质量检 验与 验收 施工过 程中 的各 种材 料检 验和施 工指 标检 验频 率和 控制标 准按 照以 下要 求执 行，除满足 表5、6、7、8，未 列出 质量 标准 的，参 照 JTG F40 执行。8.1 材料质 量检 验 TPE 改 性剂 和TPE 改性 沥青 的检验 项目 及频 率见表5 和表6。DB13/T 2641 2018 5 表5 TPE 改性 剂施 工过 程 中检验 项目 与频 率 指标 检查频度 试验方法 外观 每天1 次 目测 灰分 每4 天1 次 JTG E20 T 0614 单个颗粒质量 每4 天1 次-熔融指数 每4 天1 次 GB/T 3682 表6 TPE 改性 沥青 施工 过 程中检 验项 目与 频率 项目 检查频率 试验方法 针入度(0.1mm)(25,100g,5s)每天 2 次 JTG E20 T 0625 延 度(5cm/min,5)每天 2 次 JTG E20 T 0604 软化点()每天 2 次 JTG E20 T 0606 135，运动粘度(Pa.s)每天 2 次 JTG E20 T 0605 闪点()每天 2 次 JTG E20 T 0605 25，弹性恢复（%）每天 2 次 JTG E20 T 0604 贮存稳定性 离析，48h 软化点 差()每天 1 次 JTG E20 T 0606 薄膜烘箱老化后 质量损失(%)每天 1 次 JTG E20 T 0609 25，针入度比(%)每天 1 次 JTG E20 T 0604 延度(5cm/min,5)每天 1 次 JTG E20 T 0604 PG 分级a 每天 1 次 AASHTO-TP1/TP5 注1：TPE 改性剂与每批次基 质沥青都要进行软化点检验，以确保软化点的稳定性。注2：干法不进行 TPE 改性沥 青的检测，但是 TPE 改性剂与 每批次基质沥青的软化点要检验。a对于高速公路使用表2 中 PG 等级指标，其他一级及以下等级路面可参照推荐使用。8.2 生产质 量管 理要 求与 控制 TPE改 性沥 青混 合料 的 质 量 要求见表7。表7 TPE 改性 沥青 混 合 料 的检验 频度 和质 量要 求 项目 质量要求或允许偏差 试验方法 混合料外观 观察集料粗细、均匀性、离析、油石比、色泽、冒烟、有无花白料、油团等各种现象 目测 拌 和 温 度 沥青、集料的加热温度 逐盘检测评定 符合本标准规定 传感器自动检测、显示并打印 混合料出厂温度 逐车检测评定 符合本标准规定 传感器自动检测、显示并打印，出厂时逐车按 JTG F40 T 0981 人工 检测 逐盘测量记录，每天取平均值评定 符合本标准规定 传感器自动检测、显示并打印 DB13/T 2641 2018 6 表 7（续）项目 质量要求或允许偏差 试验方法 矿料级配(筛孔)0.075mm 逐盘在线检测 2 计算机采集数据计算 2.36mm 3 4.75mm 4 0.075mm 逐盘检查，每天汇总 l 次取平均值评定 1 附录 G 总量检验 2.36mm 2 4.75mm 2 0.075mm 每台拌和机每天 l 2 次，以2 个试样的平均值评定 2 JTG E20 T 0725 抽提筛分与标 准级配比较的差 2.36mm 3 4.75mm 4 沥青用量(油石比)逐盘在线监测 0.3 计算机采集数据计算 逐盘检查，每天汇总 l 次取平均值评定 0.1 附录 F 总量检验 每台拌和机每天 l 2 次，以2 个试样的平均值评定 0.3 JTG E20 T 0722/T0721 马歇尔试验：空隙率、稳定度、流值 符合本标准表 3 的规定 JTG E20 T 0702/T 0709、本规 范附录 B、附录 C 浸水马歇尔试验 符合本标准表 3 的规定 JTG E20 T 0702/T 0709 车辙试验 符合本标准表 3 的规定 JTG E20 T 0719 8.3 路面施 工过 程质 量检 验 面层沥 青混 合料 生产、铺 筑过程 中必 须随 时对 生产 质量、铺筑 质量 进行 评定，质量 检查 的内 容、频率、允许 差应 符合 表8 要 求。表8 TPE 改性 沥青 混合 料 路面施 工过 程中 的控 制标 准 项目 质量要求或允许偏差 试验方法 外观 表面平整密实，不得有明显轮 迹、裂缝、推挤、油盯、油包等缺陷，且无明显离析 目测 接缝 紧密平整、顺直、无跳车，目测 逐条缝检测评定 3mm JTG F40 T 0931 厚度 总厚度 设计值的-5%JTG F40 T 0912 上面层 设计值的-10%压实度 每 2000m2检查1 组逐个试件评定并计算平均值 实验室标准密度的 97%最大理论密度的93%试验段密度的99%JTG F40 T 0924/T 0922 DB13/T 2641 2018 7 表8（续）项目 质量要求或允许偏差 试验方法 平整度(最大间隙)接缝处单杆评定 3mm JTG F40 T 0931 平整度(标准差)上面层 1.2 中面层 1.5 下面层 1.8 JTG F40 T 0932 渗水系数 上面层 60ml/min 中面层 100 ml/min JTG F40 T 0971 _
