公共建筑室内照明系统节能监测DB11／T 1854-2021.pdf

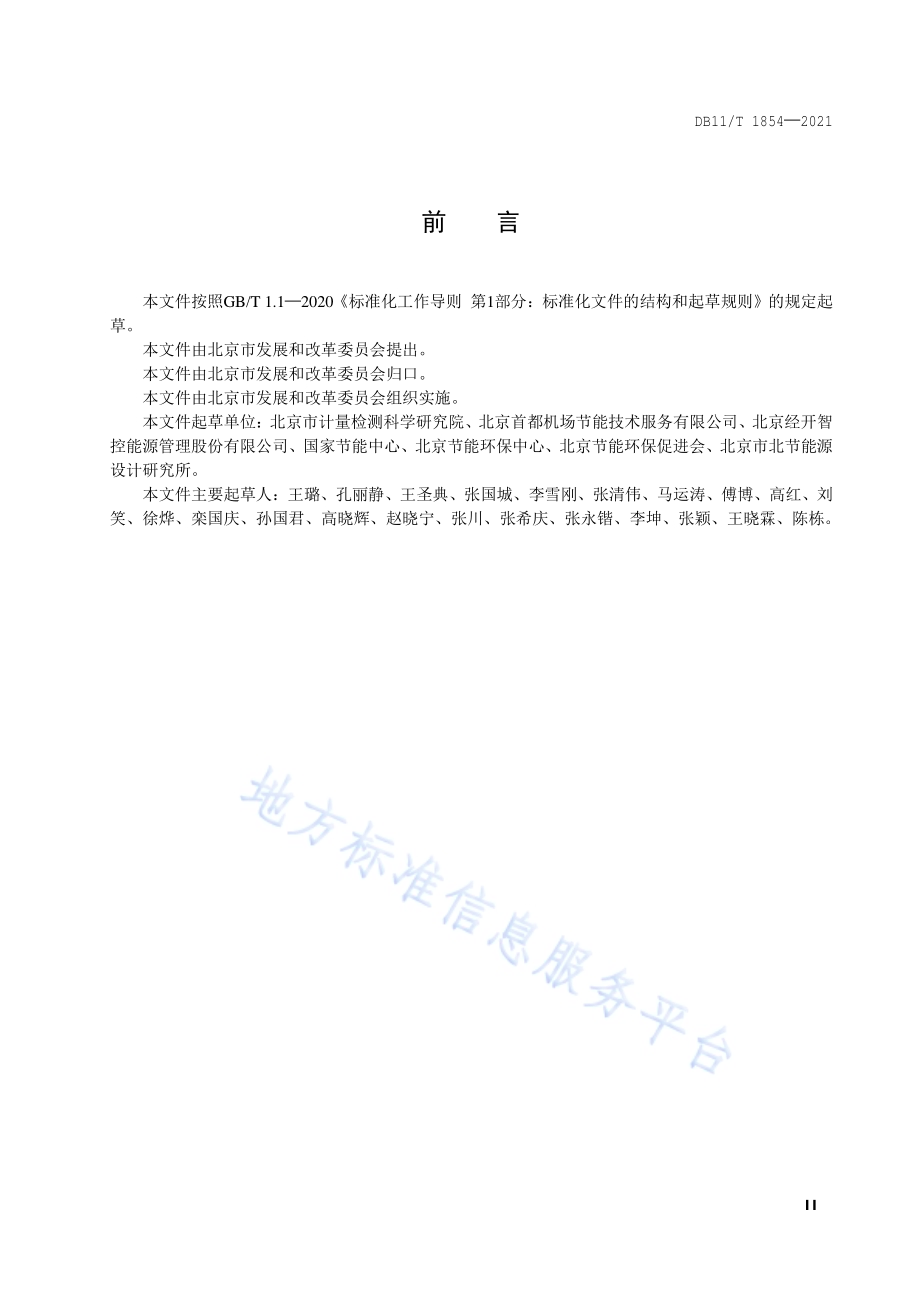

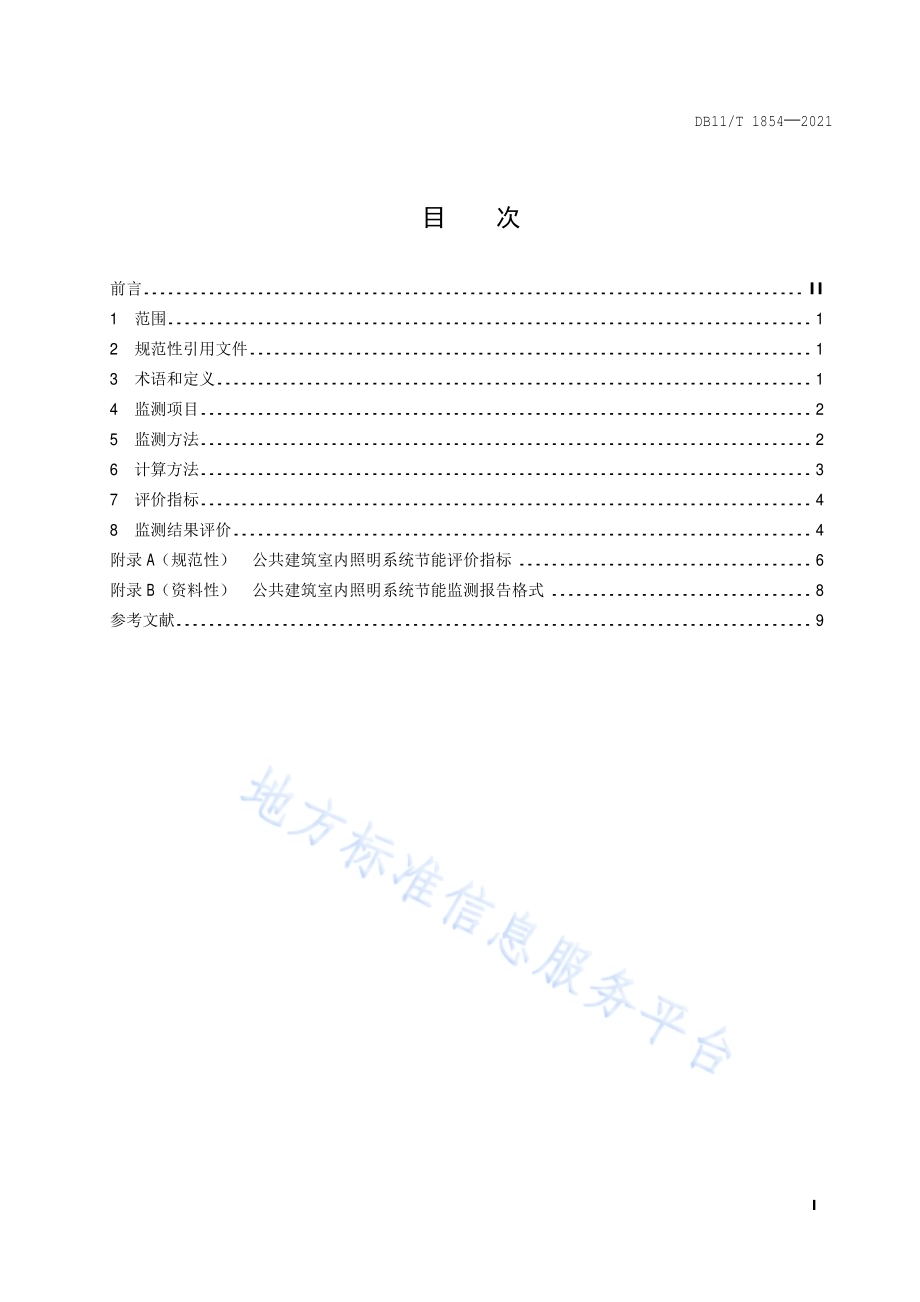

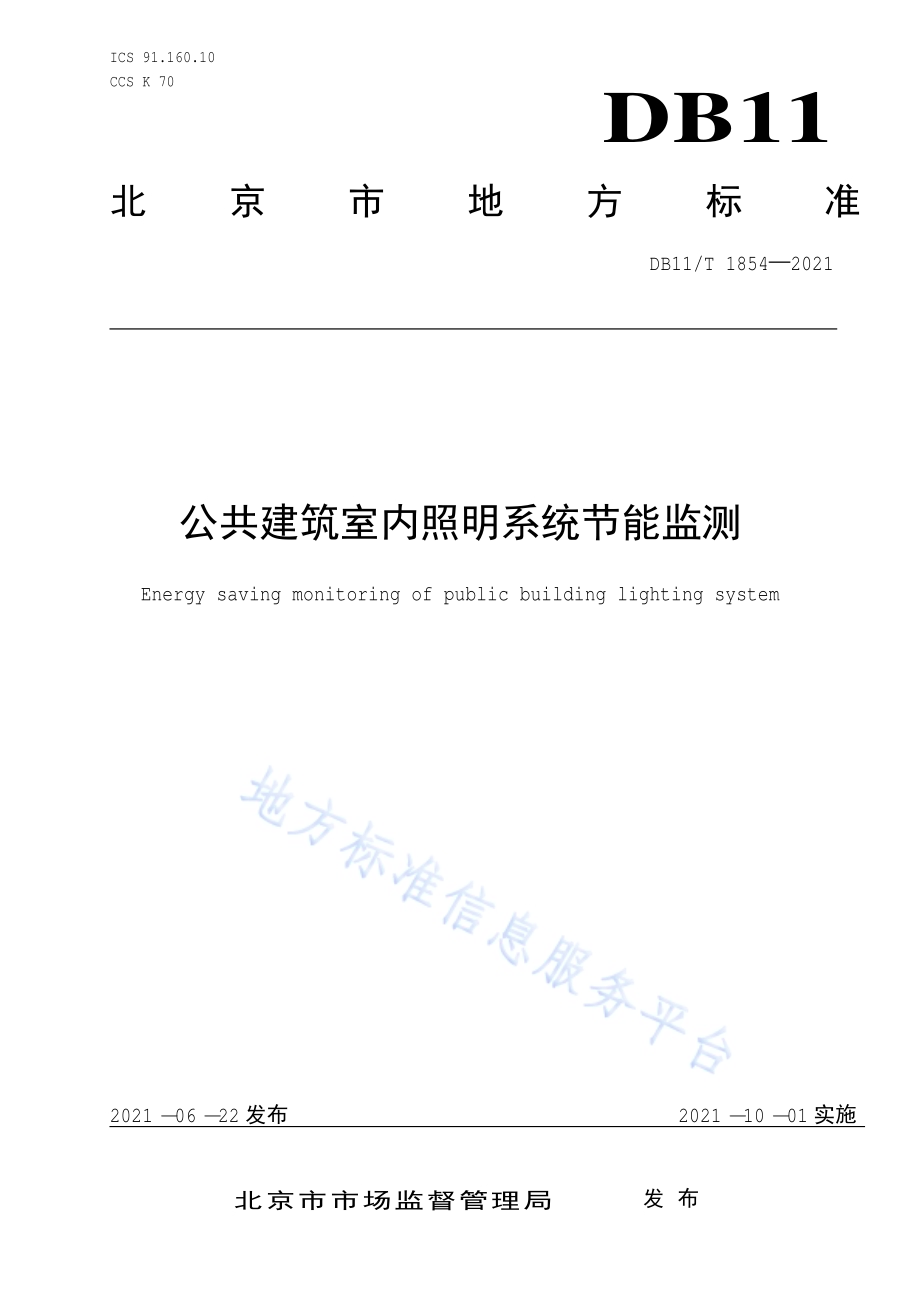

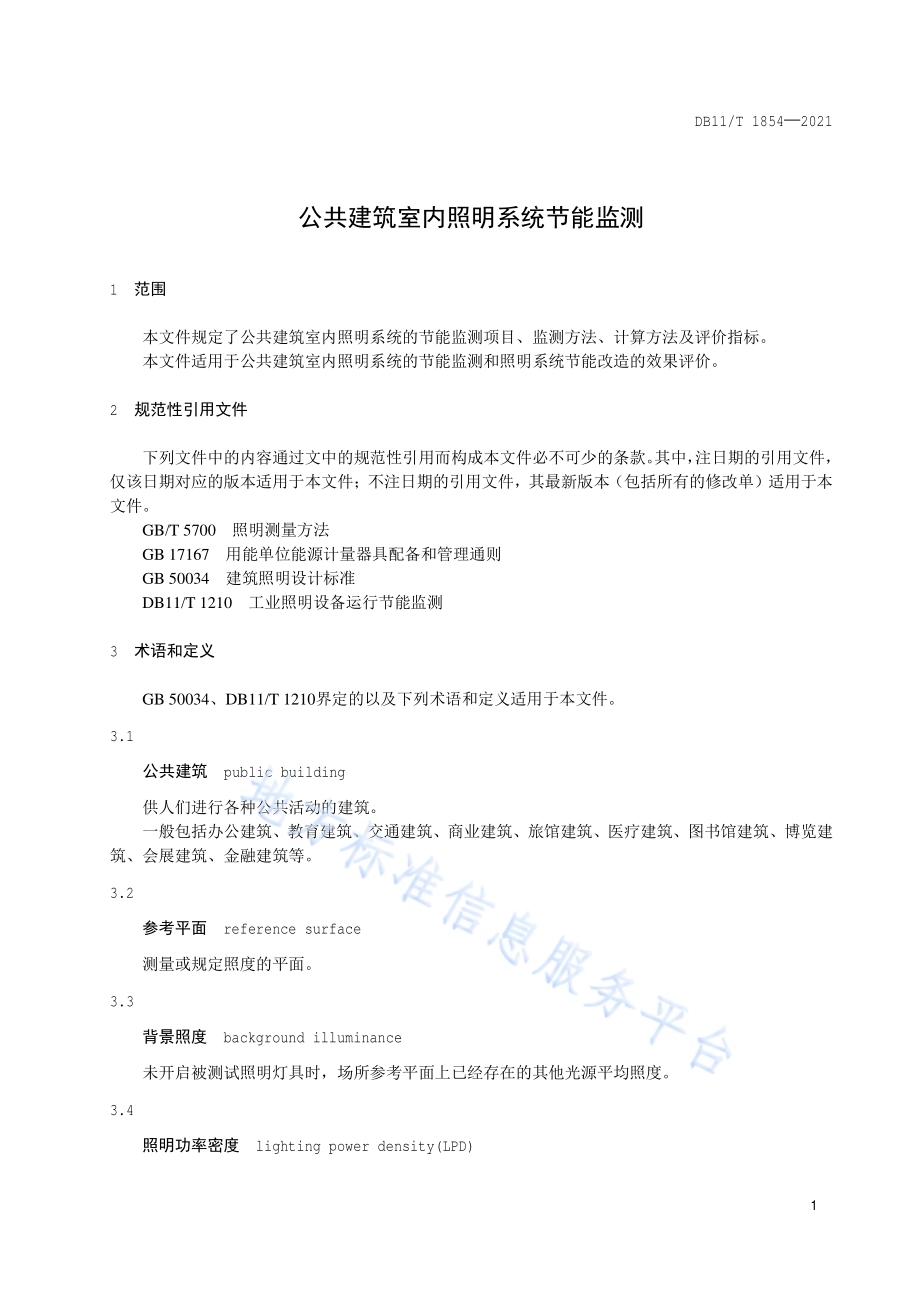

ICS 91.160.10 CCS K 70 DB11 北京市地方标准 DB11/T 1854 2021 公共建筑室内照明系统节能监测 Energy saving monitoring of public building lighting system 2021-06-22发布 2021-10-01实施 北京市市场监督管理局 发布 DB11/T 1854 2021 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.2 5 监测方法.2 6 计算方法.3 7 评价指标.4 8 监测结果评价.4 附录 A（规范性）公共建筑室内照明系统节能评价指标.6 附录 B（资料性）公共建筑室内照明系统节能监测报告格式.8 参考文献.9 DB11/T 1854 2021 II 前 言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起 草。本文件由北京市发展和改革委员会提出。本文件由北京市发展和改革委员会归口。本文件由北京市发展和改革委员会组织实施。本文件起草单位：北京市计量 检 测 科学研究院、北京 首都机场 节能 技 术 服务有限 公 司、北京 经开智 控 能 源管理股份有限 公 司、国家 节能 中心、北京节能 环保中心、北京节能 环保促进 会、北京市北节能 源设 计 研究所。本文件 主要 起草 人：王璐、孔丽静、王圣典、张国城、李雪刚、张清伟、马运涛、傅博、高红、刘笑、徐烨、栾国庆、孙国君、高晓辉、赵晓宁、张川、张希庆、张永锴、李坤、张颖、王晓霖、陈栋。DB11/T 1854 2021 1 公共建筑室内照明系统节能监测 1 范围 本文件规定 了 公共建筑室内照明系统的节能监测项目、监测方法、计算方法 及 评价指标。本文件 适 用 于 公共建筑室内照明系统的节能监测和照明系统节能改 造 的 效 果评价。2 规范性引用文件 下列 文件 中 的内 容通过 文 中 的规范性引用 而 构 成 本文件 必 不可少 的 条款。其 中，注日期 的引用文件，仅该日期对应 的 版 本 适 用 于 本文件；不注日期 的引用文件，其最新版 本（包括 所有 的 修 改单）适 用 于 本文件。GB/T 5700 照明测量方法 GB 17167 用能单位能 源 计量 器具配备 和 管理通 则 GB 50034 建筑照明 设 计标准 DB11/T 1210 工 业 照明 设 备 运 行 节能监测 3 术语和定义 GB 50034、DB11/T 1210界 定的 以 及下列 术语和定义 适 用 于 本文件。3.1 公共建筑 public building 供 人 们 进 行各种 公共 活动 的建筑。一般包括办 公建筑、教育 建筑、交 通 建筑、商业 建筑、旅馆 建筑、医疗 建筑、图书馆 建筑、博 览 建筑、会展建筑、金融 建筑 等。3.2 参考平面 reference surface 测量 或 规定照 度 的 平面。3.3 背景照度 background illuminance 未 开 启被 测 试 照明 灯具时，场所 参考 平面上已 经 存在 的 其他光 源 平均 照 度。3.4 照明功率密度 lighting power density(LPD)DB11/T 1854 2021 2 单位 面积上 照明 功率（包括光 源、镇流器或变压器等 附 属 用 电器 件），单位 为瓦特每平 方 米（W/m2）。3.5 室形指数 room index 表示房间或 场所 几何形状 的 数值。3.6 照明功率密度折算值 lighting power density of conversion 通过 对相关 因素 修 正得到 的照明 功率 密 度 计算 值。4 监测项目 4.1 检查项目 现 场检 查 项目 应 至 少包括：照明 产品使 用 情况；照明系统计量 器具配备 情况；照明系统节能 措 施；照明系统 运 行 管理 制 度。4.2 测试项目 现 场 测 试 项目 应 至 少包括：几何 参 数：照明 面积、房间或 场所 水 平面 周长、灯具 安装 高 度；电 参 数：照明系统 供电电压、照明系统 功率；参考 平面 的 背景 照 度、照明系统参考 平面 照 度。5 监测方法 5.1 测试条件 5.1.1 照明系统的 供电电压应为其 额 定 电 源 电压 的-10%,+10%。5.1.2 照明系统 应 正常 运 行 0.5h以上。5.1.3 监测 场所 的照明 应为 实 际使 用 情况。5.1.4 监测 场所 参考 平面 的 背景 照 度不应 超 过 照明系统参考 平面 照 度 的 5%。5.2 测试仪表 5.2.1 测 试 仪 表应 满足 测 试 项目的 要 求，经 计量部 门校 准 或 检 定 合 格，且 在 有效 期 内。5.2.2 测 试 仪 表应 符合 表 1的规定。DB11/T 1854 2021 3 表 1 测试仪表性能要求 仪 器 设 备 名称 测 试 参 数 不 确 定 度/准 确 度等 级/最 大允许误差 功率 测量 仪 有 功功率 1.0%电压表 电压 1.0%照 度 计 光 照 度 一 级 激 光 测 距仪 或 卷尺 长 度 II级 5.3 测试方法 5.3.1 一般要求 照明系统的照明范围 为房间或 场所 全 部 区域 时，测量 整个 房间或 场所 的 面积；照明系统的照明范围为房间或 场所 部分 区域 时，测量 该 部分 区域 面积。当 房间或 场所 内部分 区域 的照明 情况 能 够 准 确反映整个 房间或 场所 的照明 情况 时，可以仅 监测 该 区域 的照明系统 运 行 情况。5.3.2 几何参数 监测 房间或 场所 的照明 面积、水 平面 周长、灯具 安装 高 度应 至 少 测量 3次，取 其 算术 平均值。5.3.3 电参数 照明系统的 供电电压 和 功率 宜 在其电 源 输入端 测量，应每 5min记 录 一 次 数 据，至 少 记 录 3次，取 测量 值 的算术 平均值 作 为 测量结果。当 电 源 供电 线路 上 混 有 其他不 明 确 照明 区域 的照明 灯具或其他 用 电 设 备时，可以在被 测 试 的照明 区域 内，对 同类 灯具 进 行 抽样离线 测 试，计算 各 类 灯具 的单 支 灯具平均功率，再乘 以该 区域 内 同 种 类 灯具总 数 量作 为该种 类 灯具功率，照明 区域 内 所有 种 类 灯具 的 功率 总 和 为该 区域 照明系统的 电功率。5.3.4 参考平面照度 监测 场所 的照 度 测 点布置 和照 度 测 点 间 距 应 符合 GB/T 5700中 的规定，照 度 测 点 高 度应 符合 本文件附录 A中 的规定。6 计算方法 6.1 照度 监测 场所 背景 照 度 和照明系统 平均 照 度 的计算方法 应 符合 GB/T 5700的规定。6.2 照明功率密度 照明 功率 密 度应 按公式（1）计算：CCPLPDA=.(1)式 中：DB11/T 1854 2021 4 CLPD 照明 功率 密 度值，单位 为瓦特每平 方 米（W/m2）；CP 照明系统的测 试功率，单位 为瓦特（W）；A 照明 面积，单位 为平 方 米（m2）。6.3 室形指数 室 形 指 数应 按公式（2）计算：2/RIShL=(2)式 中：RI 室 形 指 数；S 照明 房间或 场所 面积，单位 为平 方 米（m2）；h 灯具 计算 高 度，为灯具 安装 高 度 与 工作 面 高 度 之差，单位 为米（m）；L 照明 房间或 场所 水 平面 周长，单位 为米（m）。注：本公式 适 用 于 矩 形、圆 形 和 各 内 角 均不 小 于 90的 多边 形房间。7 评价指标 7.1 照明功率密度 7.1.1 照明 功率 密 度应 满足 附录 A要 求，当 房间或 场所 的室 形 指 数等 于 或 小 于 1时，附录 A中 的照明 功率 密 度值可 增加 20%。7.1.2 附录 A中 的照 度 标准 值为 参考 平面上一般 照明的 平均 照 度。增加局 部照明的工作 面，其 照 度值 按 GB 50034的规定 选取，照明 功率 密 度 指标 值 按 GB 50034的规定计算。7.1.3 设 装饰 性 灯具 的照明 场所，可 将 实 际 采 用的 装饰 性 灯具 总 功率 的 50%计 入 照明 功率 密 度值 的计算。7.2 单个照明控制器管理的最大照明面积或照明功率 单 个 照明 控 制 器 管理 的 最 大 照明 面积或 单 个 照明 控 制 器 管理 的 最 大 照明 功率 至 少一 项 应 满足 附录A要 求。8 监测结 果 评价 8.1 检查项目评价 8.1.1 照明系统 光 源 不应 采 用 国家 明 令淘汰 的 产品类 型。8.1.2 照明系统 应 按照 GB 17167的 要 求 配备 计量 器具。8.1.3 照明 控 制 系统 宜 有 利 用 自然 光 控 制、分 区 控 制、声 光 控 制、红 外感 应 控 制 或 分 时 智 能 控 制 等 节 能 措 施。8.1.4 节能 管理 制 度 中 应包括 照明系统的节能 管理 规定。8.2 测试项目评价 DB11/T 1854 2021 5 8.2.1 监测 场所 照明系统照 度 实测 值 大 于 等 于 标准规定 值 的 90%时，其 照明 功率 密 度应 符合 附录 A规定的评价指标。8.2.2 监测 场所 照明系统照 度 实测 值 小 于 标准规定 值 的 90%时，按公式（3）对 监测 场所 的照明 功率 密 度 进 行 折 算，该 计算 值 即 为 监测 场所 的照明 功率 密 度 折 算 值，且 该值应 符合 附录 A规定的评价指标。SzCCELPDLPDE=(3)式 中：zLPD 照明 功率 密 度 折 算 值，单位 为瓦特每平 方 米（W/m2）；CLPD 照明 功率 密 度 实测 值，单位 为瓦特每平 方 米（W/m2）；SE 附录 A规定的照 度 标准 值，单位 为 勒克斯（lx）；CE 监测 场所 照明系统的照 度 实测 值，单位 为 勒克斯（lx）。8.2.3 监测 场所 的单 个 照明 控 制 器 管理 的 最 大 照明 面积或 单 个 照明 控 制 器 管理 的 最 大 照明 功率 至 少一项 应 符合 附录 A中 规定的评价指标。8.3监测结 果 评价 监测报告 中 应 做 出监测结果 合 格 或不 合 格的评价，并 对 测 试不 合 格和 检 查 项目 不 满足 的照明系统提出改 进 建 议。8.4监测 报告 公共建筑室内照明系统节能监测报告格式参 见 附录 B。DB11/T 1854 2021 6 附 录 A（规范性）公共建筑室内照明系统节能评价指标 表 A.1规定 了 公共建筑室内照明系统的节能评价指标。表 A.1 公共建筑室内照明系统节能评价指标 建筑 类 型 房间或 场所 参考 平面 及 其 高 度 照 度 标 准 值 lx 照明 功率 密 度值 W/m2 单 个 照明 控 制 器 管理 的 最 大 照明 面积或 照明 功率 通 用建筑 服务 台 工作 台 面 300 7.5 30 m2或 225W 售票台、收银台、检 查 台 500 13.0 30 m2或 390W 走廊、楼梯 间 地 面 100 3.5 30 m2或 105 W 电 梯厅、扶梯 150 5.5 30 m2或 165W 地 下 车库 50 2.0 300 m2或 600W 卫生 间、水 房、盥洗 室 150 5.0 10 m2或 50W 宿舍 150 4.5 30 m2或 135W 休息 室 100 3.5 30 m2或 105W 仓库 200 6.0 30 m2或 180W 动力站 风 机 房、空调 机 房、泵 房 100 3.5 30 m2或 105W 锅炉 房 100 4.5 30 m2或 135W 冷冻站、压 缩空气站 150 5.0 30 m2或 150W 配电 室 200 6.0 30 m2或 165W 控 制 室、网络 中心、计算 机 站 0.75m水 平面 500 13.0 30 m2或 390W 食堂 150 5.0 30 m2或 150W 试 验 室、测量室 500 13.0 30 m2或 390W 办 公建筑 普 通 办 公室 0.75m水 平面 300 7.5 30 m2或 225W 会 议 室 300 7.5 60 m2或 450W 服务 大 厅 300 9.5 60 m2或 570W 高 档 办 公室、设 计室 实 际 工作 面 500 13.0 30 m2或 390W 教育 建筑 教 室、阅 览 室 课桌 面 300 7.5 30 m2或 225W 实 验 室 实 验桌 面 300 7.5 30 m2或 225W 美 术 教 室 桌 面 500 13.0 30 m2或 390W 多 媒体 教 室 0.75m水 平面 300 7.5 30 m2或 225W 计算 机 教 室、电 子阅 览 室 500 13.0 30 m2或 390W 学 生宿舍 地 面 150 4.5 30 m2或 135W 交 通 建筑 候车（机、船）室 地 面 200 7.5 60 m2或 450W 中 央 大 厅、售票 大 厅 200 7.5 60 m2或 450W 行 李 认领、到 达 大 厅、出发 大 厅 200 7.5 500 m2或 3750W 地铁站厅 200 7.5 500 m2或 3750W 地铁 进 出 站 门 厅 200 7.5 500 m2或 3750W DB11/T 1854 2021 7 表 A.1 公共建筑室内照明系统节能评价指标（续）建筑 类 型 房间或 场所 参考 平面 及 其 高 度 照 度 标 准 值 lx 照明 功率 密 度值 W/m2 单 个 照明 控 制 器 管理 的 最 大 照明 面积或 照明 功率 商业 建筑 商 店营 业 厅 0.75m水 平面 地 面 500 14 60 m2或 840W 超 市 营 业 厅 500 14.5 60 m2或 870W 专卖店营 业 厅 300 9.5 60 m2或 570W 仓储 超 市 300 9.5 60 m2或 570W 农贸 市 场 200 7.5 60 m2或 450W 餐厅 200 7.5 60 m2或 450W DB11/T 1854 2021 8 附 录 B（资料 性）公共建筑室内照明系统节能监测 报告格式 报告 编号：委 托 单位 监测 日期 被 监测单位 监测 依 据 测 试 仪 表 照明系统 描述 监测建筑 监测 场所 照明系统 情况：（光 源 种 类、镇流器种 类、光 源 数 量、控 制 方式、光 源 安装 高 度、高效 照明 产品使 用 情况 等）检 查 项目 序号 检 查 项目 检 查 结果 1 照明 光 源 是 否 使 用 国家 明 令淘汰 的 产品类 型 2 照明 控 制 系统 是 否 有 利 用 自然 光 控 制、分 区 控 制、声 光或 红外感 应 控 制 等 节能 措 施 3 节能 管理 制 度 中 是 否 包括 照明系统的节能 管理 规定 测 试 计算项目 序号 测 试 计算项目 单位 测 试 计算结果 评价指标 评价结果 1 照明 面积 m2/2 室 形 指 数/3 照明系统 功率 W/4 照明系统实测照 度 lx/5 照明系统 控 制 器数 量 个/6 照明 功率 密 度 实测 值 W/m2 7 照明 功率 密 度 折 算 值 W/m2 8 单 个 照明 控 制 器 管理 的 最 大 照明 面积 m2 9 单 个 照明 控 制 器 管理 的 最 大 照明 功率 W 监测结果评价 及 改 进 建 议 单位 名称（节能监测 专 用 章）年 月 日 编 制：审核：批 准：DB11/T 1854 2021 9 参 考 文 献 1 GB/T 15316-2009 节能监测 技 术 通 则 2 GB/T 25959-2010 照明节 电 装置 及 应 用 技 术 条 件 3 GB/T 32038-2015 照明工 程 节能监测方法 4 JGJ/T 119-2008 建筑照明术语标准 _
