公路工程混凝土强度无损检测技术规范DB22／T 2771-2017.pdf

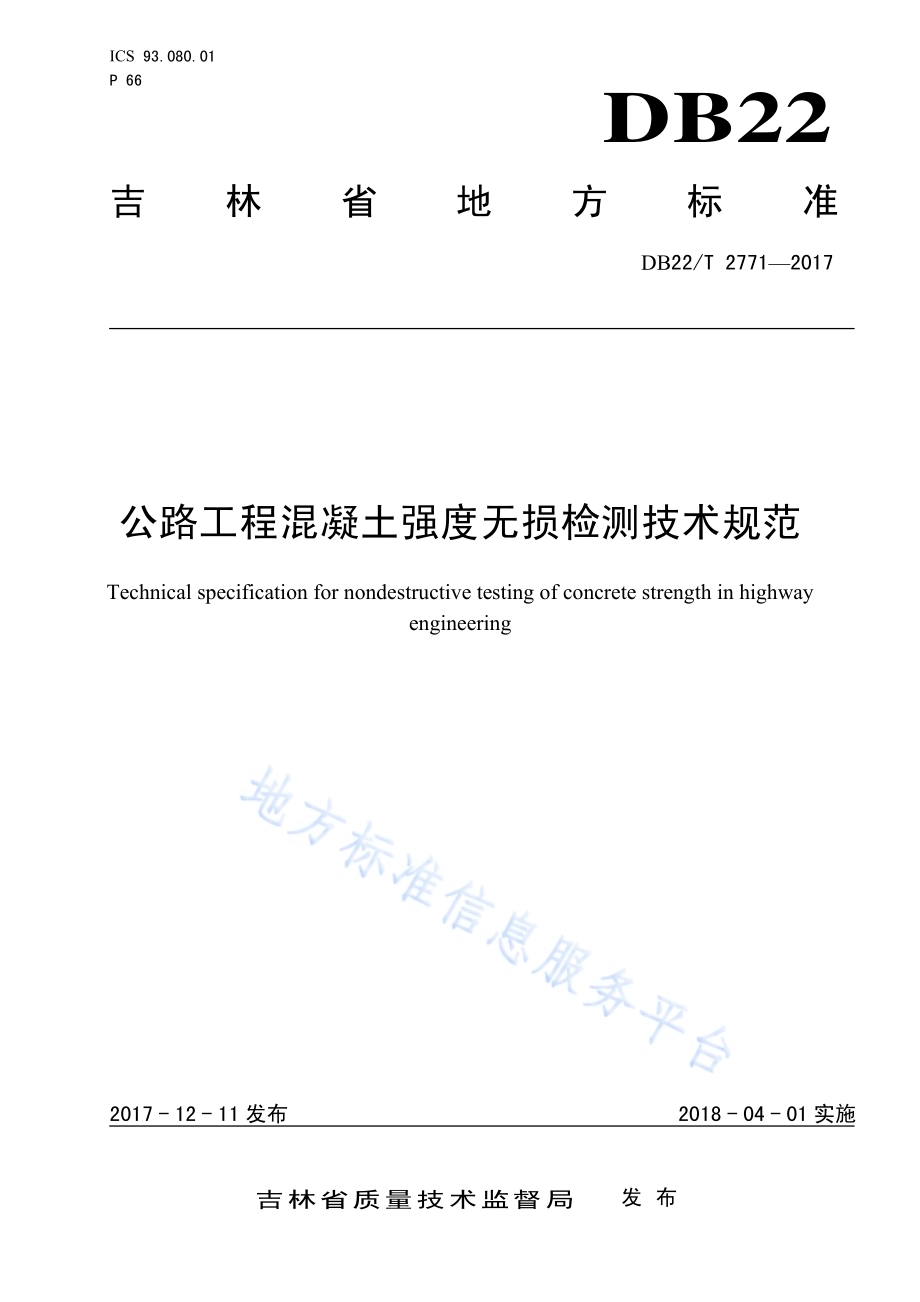

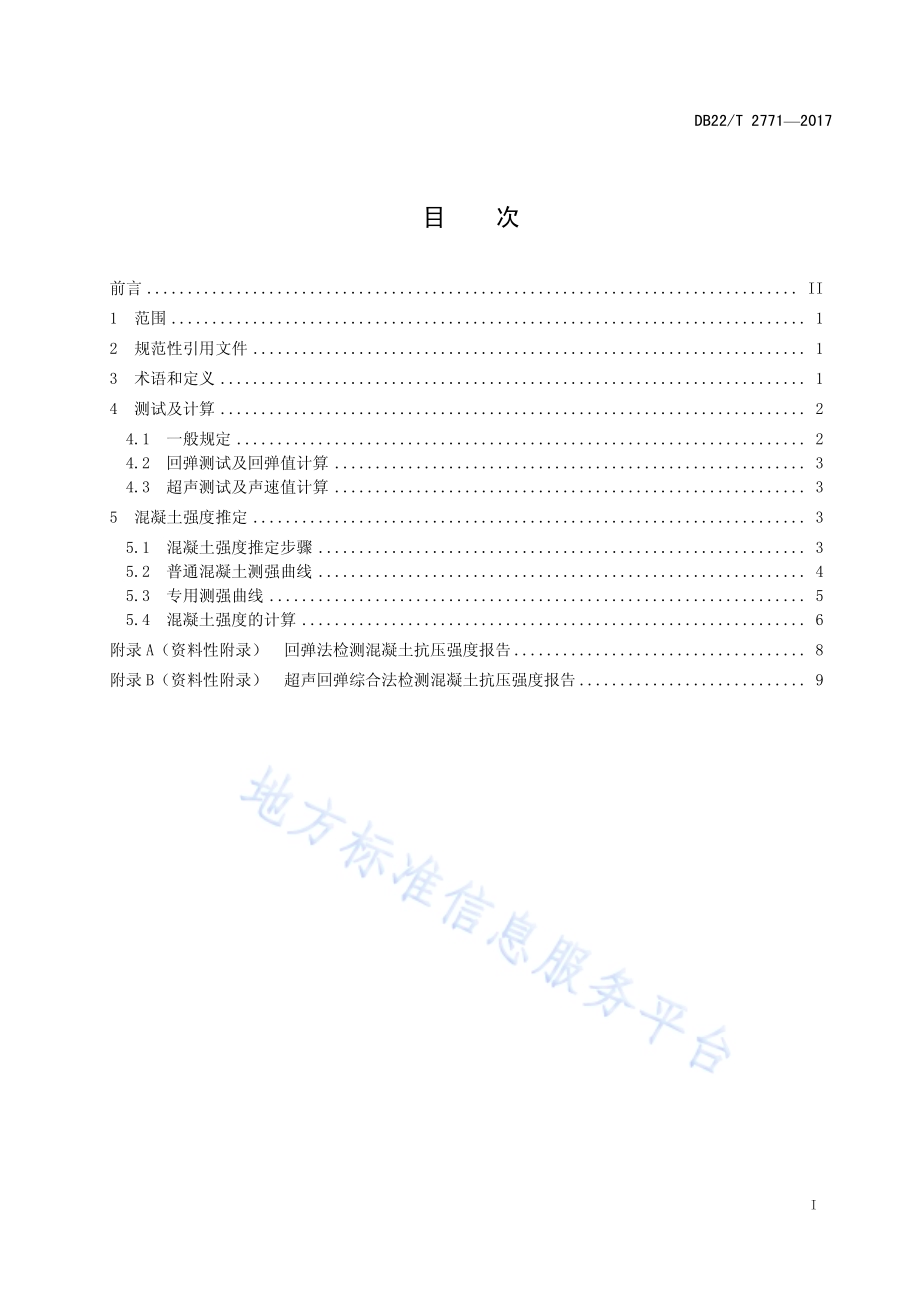

ICS 93.080.01 P 66 DB22 吉林省地方标准 DB22/T 27712017 公路工程混凝土强度无损检测技术规范 Technical specification for nondestructive testing of concrete strength in highway engineering 2017-12-11发布 2018-04-01实施吉林省质量技术监督局 发布 DB22/T 27712017 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 测试及计算.2 4.1 一般规定.2 4.2 回弹测试及回弹值计算.3 4.3 超声测试及声速值计算.3 5 混凝土强度推定.3 5.1 混凝土强度推定步骤.3 5.2 普通混凝土测强曲线.4 5.3 专用测强曲线.5 5.4 混凝土强度的计算.6 附录 A（资料性附录）回弹法检测混凝土抗压强度报告.8 附录 B（资料性附录）超声回弹综合法检测混凝土抗压强度报告.9 DB22/T 27712017 II 前 言 本标准按 GB/T 1.12009 给出的规则起草。本标准由吉林省交通运输厅提出并归口。本标准起草单位：吉林省交通科学研究所。本标准主要起草人：郑继光、闫秋波、陈志国、单巍、雷忠伟、辛建营、秦卫军、王俐栋、刘岩、刘剑钊、陈浩、陈驰。DB22/T 27712017 1 公路工程混凝土强度无损检测技术规范 1 范围 本标准规定了测量及计算和混凝土强度推定。本标准适用于公路工程混凝土强度无损检测。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 50344-2004 建筑结构检测技术标准 JGJ/T 23-2011 回弹法检测混凝土抗压强度技术规程 3 术语和定义 下列术语和定义适用于本文件。3.1 检测单元 detective element 按照检测要求确定的混凝土结构或表面单元。3.2 测区 detecting region 在进行结构或构件混凝土强度检测时确定的检测区域。3.3 测点 detecting point 测区内的检测点。3.4 超声回弹综合法 ultrasonic-rebound combined method 根据实测声速值和回弹值综合推定混凝土强度的方法。本方法采用带波形显示器的低频超声波检测仪，并配置频率为（50100）kHz的换能器，测量混凝土中的超声波声速值，以及采用弹击锤冲击能量为 2.207 J的混凝土回弹仪，测量回弹值。3.5 超声波速度 velocity of ultrasonic wave 在混凝土中，超声脉冲波单位时间内的传播距离。3.6 波幅 amplitude of wave 超声脉冲波通过混凝土被换能器接收后，由超声波检测仪显示的首波信号的幅度。3.7 混凝土碳化深度 carbonation depth of concrete DB22/T 27712017 2 自混凝土表面向内的碳化深度。混凝土碳化是混凝土中的Ca(OH)2与空气中CO2或水中溶的CO2或其他酸性物质反应变成CaCO3而失去碱性的过程。3.8 测区混凝土抗压强度换算值 conversion value for the compression strength of concrete at detecting region 根据测区混凝土中的声速代表值和回弹代表值，通过测强曲线换算所得的该测区现龄期混凝土的抗压强度值。3.9 混凝土抗压强度推定值 estimation value for compression strength of concrete 根据测区混凝土抗压强度换算值推定的结构或构件中现龄期混凝土的抗压强度值。4 测试及计算 4.1 一般规定 4.1.1 测试前宜收集下列资料：a)工程名称和设计、施工、建设、委托单位名称；b)结构或构件名称、施工图纸和混凝土设计强度等级；c)水泥的品种、强度等级和用量，砂石的品种、粒径，外加剂或掺合料的品种、掺量和混凝土配合比等；d)模板类型，混凝土浇筑、养护情况和成型日期等；e)结构或构件检测目的。4.1.2 检测数量应符合下列规定：a)按单个构件检测时，应在构件上均匀布置测区，每个构件上测区数量不应少于 10个；b)同批构件按批抽样检测时，构件抽样数不应少于同批构件总数的 30%，且不应少于 10 件；对一般施工质量的检测和结构性能的检测，可按照 GB/T 50344-2004 的规定抽样；c)对某一方向尺寸不大于 4.5 m 且另一方向尺寸不大于 0.3 m的构件，其测区数量可适当减少，但不应少于 5 个。4.1.3 按批抽样检测时，符合下列条件的构件可作为同批构件：a)混凝土设计强度等级相同；b)混凝土原材料、配合比、成型工艺、养护条件和龄期基本相同；c)构件种类相同；d)施工阶段所处状态基本相同。4.1.4 构件的测区布置宜满足下列规定：a)在条件允许时，宜优先布置在构件混凝土浇筑方向的侧面；a)可在构件的两个对应面、相邻面或同一面上布置；b)宜均匀布置，相邻两测区的间距不宜大于 2 m；c)应避开钢筋密集区和预埋件；d)尺寸宜为 200 mm200 mm；采用平测时宜为 400 mm400 mm；e)测试面应清洁、平整、干燥，并应避开蜂窝、麻面部位。测点在测区范围内宜均匀布置，但不得布置在气孔或外露石子上。4.1.5 结构或构件上的测区应编号，并记录测区位置和外观质量情况。4.1.6 对结构或构件的每一测区，应先进行回弹测试，后进行超声测试。DB22/T 27712017 3 4.1.7 计算混凝土抗压强度换算值时，非同一测区内的回弹值和声速值不得混用。4.2 回弹测试及回弹值计算 回弹测试应使用回弹仪，回弹测试及回弹值计算按 JGJ/T 23-2011 规定执行。4.3 超声测试及声速值计算 4.3.1 超声测试应使用超声波检测仪，超声测点应布置在回弹测试的同一测区内，每一测区布置 3个测点。超声测试时宜优先采用对测或角测，当被测构件不具备对测或角测条件时，可采用单面平测。4.3.2 超声测试时，换能器辐射面应通过耦合剂与混凝土表面良好耦合。4.3.3 声时测量应精确至 0.1 s，超声测距测量应精确至 1.0 mm，且测量误差不应超过1%。声速计算应精确至 0.01 km/s。4.3.4 当在混凝土浇筑方向的侧面对测或相邻表面角测时，测区混凝土中声速代表值应根据测区中 3个测点的混凝土声速值，按公式（1）计算。31013iiilvtt.(1)式中：v测区混凝土中声速代表值（km/s）；il 第i个测点的超声测距（mm）；it 第i个测点的声时读数（s）；0t 声时初读数（s）。4.3.5 当在混凝土浇筑顶面或底面测试时，测区声速代表值应按公式（2）进行修正。avv.(2)式中：av 修正后的测区混凝土中声速代表值（km/s）；超声测试面的声速修正系数，按表 1 取用。表1 超声测试面的声速修正系数 测试方法 浇筑顶面 浇筑底面 对测、角测 1.304 1.304 平测 1.05 0.95 5 混凝土强度推定 5.1 混凝土强度推定步骤 DB22/T 27712017 4 混凝土强度推定按图1步骤进行。d2 mm 代入式（3）-（6）得到强度换算值 2mm d6 mm 代入式（7）-（9）得到强度换算值 测强曲线计算 d 6mm 代入式（10）-（11）得到强度换算值 强度推定值 图1 混凝土强度推定步骤 5.2 普通混凝土测强曲线 5.2.1 卵石混凝土碳化深度小于 2 mm 或新建卵石混凝土，按回弹法按公式（3）计算。1.380.2114ccuf R.(3)式中：R 测区回弹代表值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。5.2.2 碎石混凝土碳化深度小于 2 mm 或新建碎石混凝土，按回弹法按公式（4）计算。1.220.4119ccuf R.(4)式中：R 测区回弹代表值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。5.2.3 卵石混凝土碳化深度小于 2 mm 或新建卵石混凝土，按超声回弹综合法按公式（5）计算。1.33 1.240.0498ccuf vR.(5)式中：R 测区回弹代表值；v 测区混凝土中声速代表值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。5.2.4 碎石混凝土碳化深度小于 2 mm 或新建碎石混凝土，按超声回弹综合法按公式（6）计算。1.31 1.180.0692ccuf vR.(6)式中：R 测区回弹代表值；v 测区混凝土中声速代表值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。5.2.5 混凝土碳化深度大于等于 2 mm 且小于 6 mm 条件下，按回弹法按公式（7）计算。DB22/T 27712017 5 0.0173 1.94000.034488 10d ccufR.(7)式中：R 测区回弹代表值；d 测区的平均碳化深度值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。5.2.6 混凝土碳化深度大于等于 2 mm 且小于 6 mm 条件下，按超声回弹综合法计算如下：a)粗骨料为卵石按公式（8）计算，1.439 1.7690.0056ccufv R.(8)式中：R 测区回弹代表值；v 测区混凝土中声速代表值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。b)粗骨料为碎石按公式（9）计算，1.656 1.4100.0162ccufv R.(9)式中：R 测区回弹代表值；v 测区混凝土中声速代表值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。5.2.7 混凝土碳化深度大于等于 6 mm 条件下，按回弹法按公式（10）计算。0.9690 0.0002290.8177 10cdcufR.(10)式中：R 测区回弹代表值；d 测区的平均碳化深度值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。5.2.8 混凝土碳化深度大于等于 6 mm 条件下，按超声回弹综合法按公式（11）计算。0.5716 0.8683 0.0000870.5470 10cdcufv R.(11)式中：R 测区回弹代表值；v 测区混凝土中声速代表值；d 测区的平均碳化深度值；ccuf 测区混凝土抗压强度换算值（MPa），精确至 0.1 MPa。5.3 专用测强曲线 DB22/T 27712017 6 当对工程有特殊要求时，制定专用测强曲线，制定方法应按 JGJ/T 23-2011 规定执行。5.4 混凝土强度的计算 5.4.1 结构或构件混凝土抗压强度推定值,cu ef 的确定，应按下列规定确定：a)当结构或构件的测区抗压强度换算值中出现小于 10.0 MPa 的值时，该构件的混凝土抗压强度推定值,cu ef 取小于10 MPa；b)当结构或构件中的测区数n少于 10 个时，按公式（12）计算，,m i nccu e cuff.(12)式中：,minccuf 结构或构件最小的测区混凝土抗压强度换算值（MPa）。c)当结构或构件中测区数n不少于 10 个或按批量检测时，按公式（13）、（14）、（15）计算，,11ccunccu ifimfn.(13)22,11ccuccunccu ififfn msn.(14),1.645cccu cucu ef ff ms.(15)式中：,ccu if 结构或构件第i个测区的混凝土抗压强度换算值（MPa）；ccufm 结构或构件测区混凝土抗压强度换算值的平均值（MPa）；ccufs 结构或构件测区混凝土抗压强度换算值的标准差（MPa）；n 测区数。对单个检测的构件，取一个构件的测区数；对批量检测的构件，取被抽检构件测区数的总和。5.4.2 对按批量检测的构件，当一批构件的测区混凝土抗压强度标准差出现下列情况之一时，该批构件应全部按单个构件进行强度推定：a)一批构件的混凝土抗压强度平均值ccufm 25.0 MPa，标准差ccufs 4.50 MPa；b)一批构件的混凝土抗压强度平均值ccufm 25.050.0 MPa，标准差ccufs 5.50 MPa；c)一批构件的混凝土抗压强度平均值ccufm 50.0 MPa，标准差ccufs 6.50 MPa。DB22/T 27712017 7 5.4.3 当结构或构件所采用的材料及其龄期与制定测强曲线所采用的材料及其龄期有较大差异时，应采用同条件立方体试件或从结构或构件测区中钻取的混凝土芯样试件的抗压强度进行修正。试件数量不应少于 4 个。此时，采用式（3）（11）计算测区混凝土抗压强度换算值应乘以下列修正系数：a)采用同条件立方体试件修正时，按公式（16）计算，,11/noccu i cu iif fn.(16)b)采用混凝土芯样试件修正时，按公式（17）计算，,11/noccor i cu iif fn.(17)式中：修正系数，精确至小数点后两位；,ccu if 对应于第i个立方体试件或芯样试件的混凝土抗压强度换算值（MPa）；,ocu if 第i个混凝土立方体（边长 150 mm）试件的抗压强度实测值（MPa）；,ocor if 第i个混凝土芯样（100 mml00 mm）试件的抗压强度实测值（MPa）；n 试件数。5.4.4 回弹法检测混凝土抗压强度报告可按本规范附录 A 的格式编写。5.4.5 超声回弹综合法检测混凝土抗压强度报告可按本规范附录 B 的格式编写。A DB22/T 27712017 8 A B 附 录 A（资料性附录）回弹法检测混凝土抗压强度报告 回弹法检测混凝土抗压强度报告。编号（）第 号 第 页 共 页 检 测 单 位 施 工 单 位 工 程 名 称 混 凝 土 类 型 强 度 等 级 浇 筑 日 期 检 测 原 因 检 测 依 据 环 境 温 度 检 测 日 期 回弹仪型号 回弹仪检定证号 检 测 结 果 构 件 测区混凝土抗压强度换算值（MPa）名 称 编 号 平 均 值 标 准 差 最 小 值 构件现龄期混凝土强度推定值（MPa）备注（有需要说明的问题或表格不够请续页）批准 审核 主检 检师号 复检 检师号 检测单位 资质证号 报告日期 年 月 日 DB22/T 27712017 9 B C 附 录 B（资料性附录）超声回弹综合法检测混凝土抗压强度报告 超声回弹综合法检测混凝土抗压强度报告。编号（）第 号 第 页 共 页 检 测 单 位 施 工 单 位 工 程 名 称 混 凝 土 类 型 强 度 等 级 浇 筑 日 期 检 测 原 因 检 测 依 据 环 境 温 度 检 测 日 期 回弹仪型号 回弹仪检定证号 超声波检测仪型号 超声波检测仪检定证号 检 测 结 果 构 件 测区混凝土抗压强度换算值（MPa）名 称 编 号 平 均 值 标 准 差 最 小 值 构件现龄期混凝土强度推定值（MPa）备注（有需要说明的问题或表格不够请续页）批准 审核 主检 检师号 复检 检师号 检测单位 资质证号 报告日期 年 月 日 _
