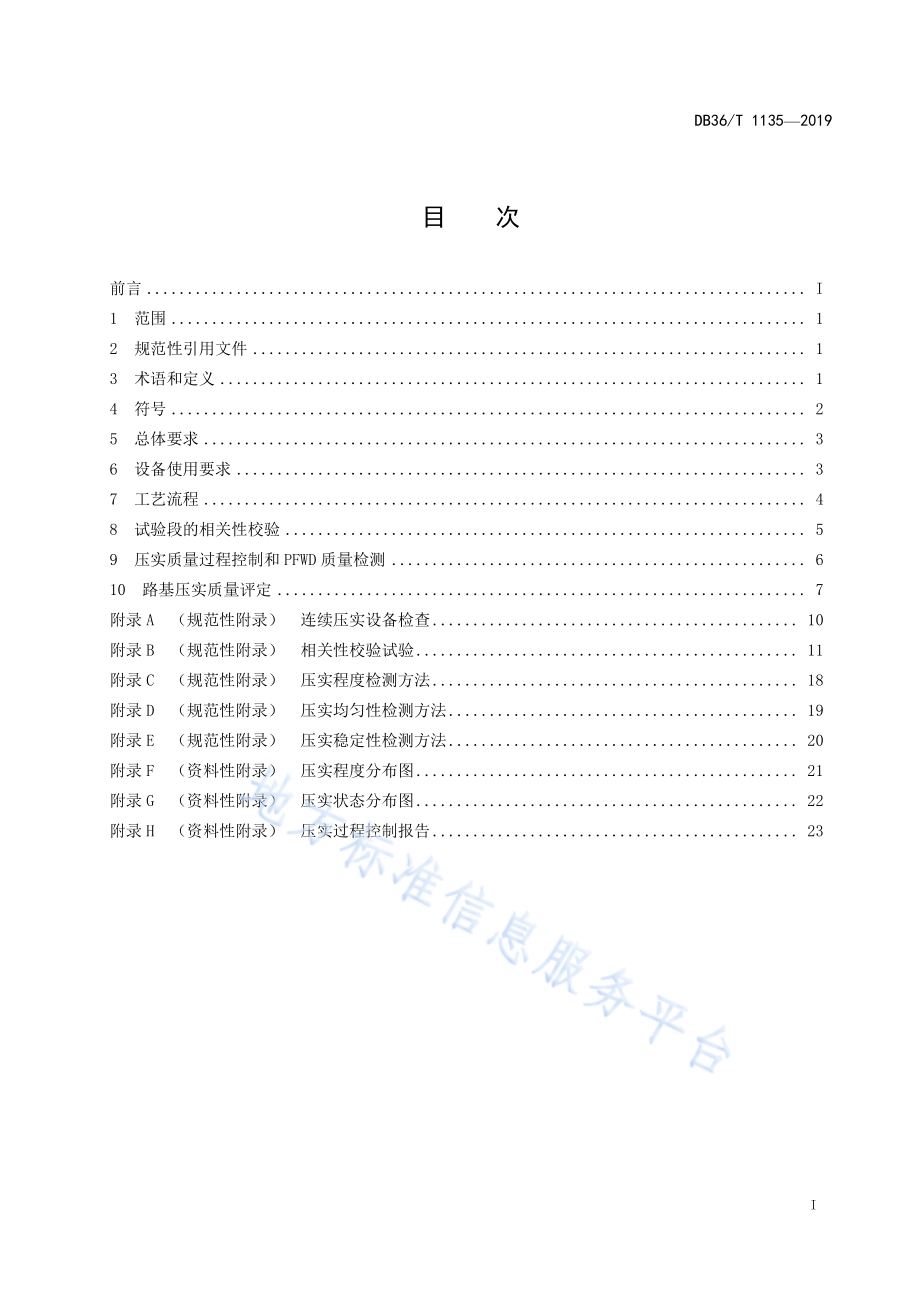

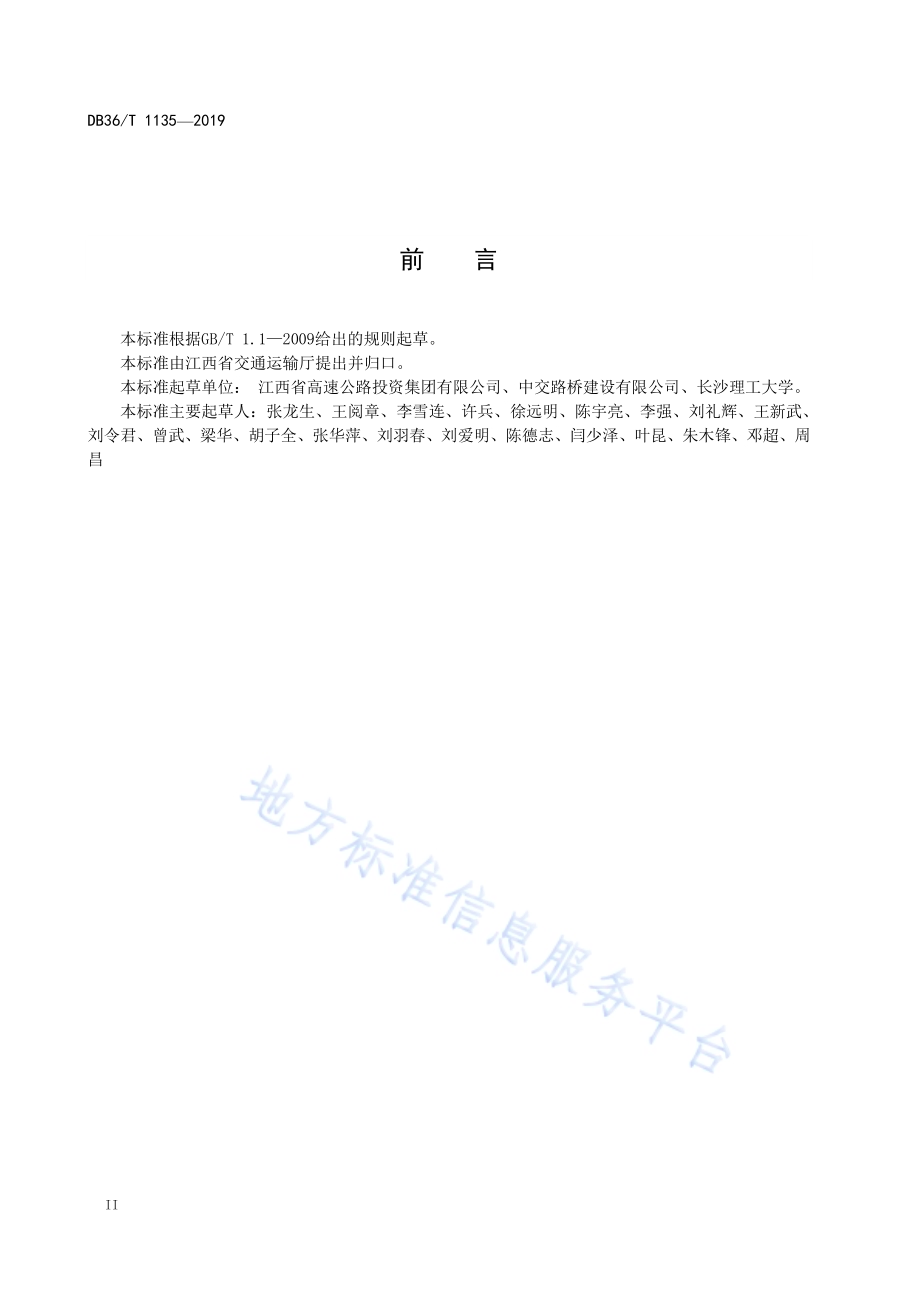

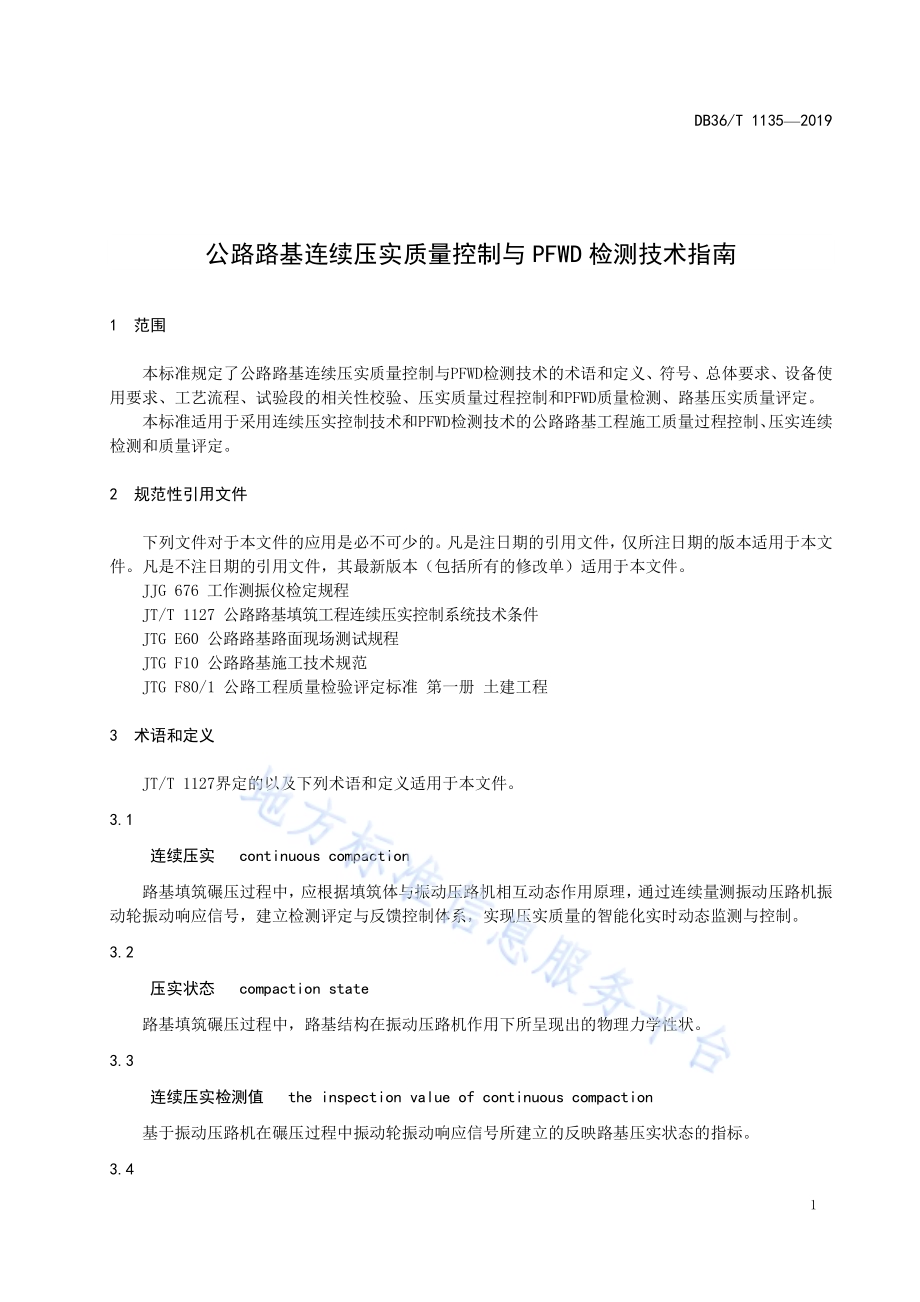

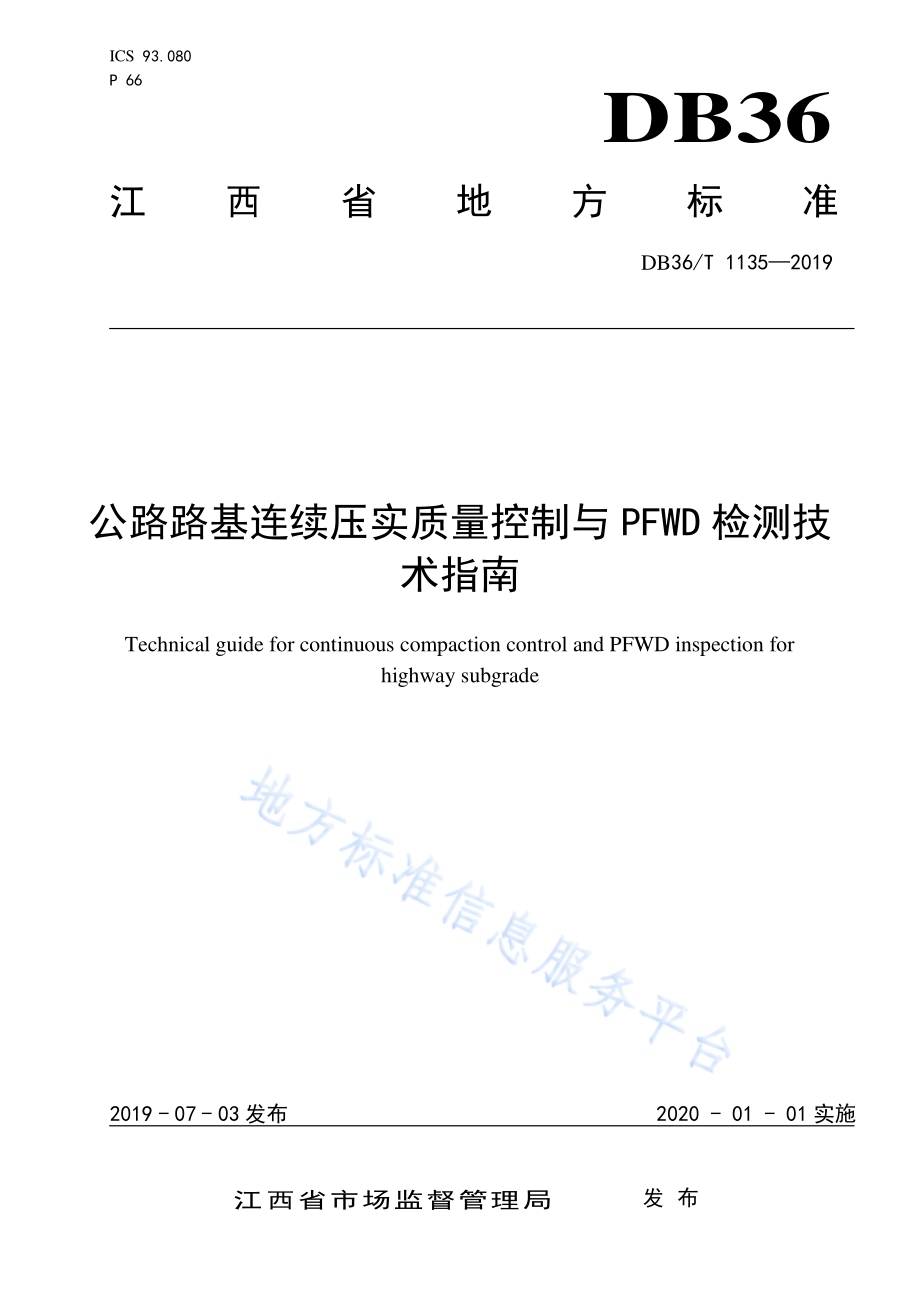

ICS 93.080 P 66 DB36 江西省地方标准 DB36/T 1135 2019 公路路基 连续压实 质量控制 与 PFWD 检测技术指南 Technical guide for continuous compaction control and PFWD inspection for highway subgrade 2019-07-03 发布 2020-01-01 实施 江 西 省 市 场 监 督 管 理 局 发布 DB36/T 1135 2019 I 目 次 前 言.I 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 符号.2 5 总 体要 求.3 6 设 备使 用要 求.3 7 工 艺流 程.4 8 试 验段 的相 关性 校验.5 9 压 实质 量过 程控 制和PFWD 质 量检 测.6 10 路 基压 实质 量评 定.7 附录A（规范 性附 录）连续 压实 设备 检查.10 附录B（规范 性附 录）相关 性校 验试 验.11 附录C（规范 性附 录）压实 程度 检测 方法.18 附录D（规范 性附 录）压实 均匀 性检 测方 法.19 附录E（规范 性附 录）压实 稳定 性检 测方 法.20 附录F（资料 性附 录）压实 程度 分布 图.21 附录G（资料 性附 录）压实 状态 分布 图.22 附录H（资料 性附 录）压实 过程 控制 报告.23 DB36/T 1135 2019 II 前 言 本标准 根据GB/T 1.1 2009 给出 的规 则起 草。本标准 由江 西省 交通 运输 厅提出 并归 口。本标准 起草 单位：江西 省 高速公 路投 资集 团有 限公 司、中 交路 桥建 设有 限公 司、长 沙理 工大 学。本标准 主要 起草 人：张龙 生、王 阅章、李 雪连、许 兵、徐 远明、陈 宇亮、李 强、刘 礼辉、王 新武、刘令君、曾武、梁华、胡 子全、张 华萍、刘羽 春、刘爱明、陈德 志、闫 少泽、叶 昆、朱 木锋、邓 超、周昌 DB36/T 1135 2019 1 公 路路基 连续压实 质量控 制与 PFWD 检测 技术指 南 1 范围 本标准 规定 了公 路路 基连 续压实 质量 控制 与PFWD 检 测技术 的术 语和 定义、符 号、总体 要求、设 备使用要求、工 艺流 程、试验 段的相 关性 校验、压 实质 量过程 控制 和PFWD 质 量检 测、路 基 压 实质 量评 定。本标准 适用 于采 用连 续压 实控制 技术 和PFWD 检 测技 术 的公 路路 基工 程施 工质 量过程 控制、压 实连 续检测和 质量 评定。2 规范性 引用 文件 下列 文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JJG 676 工作测振仪检定规程 JT/T 1127 公路路基填筑工程连续压实控制系统技术条件 JTG E60 公 路 路 基 路面现 场测试规程 JTG F10 公 路 路 基 施工技 术规范 JTG F80/1 公路 工程 质量 检验评 定标 准 第一 册 土建 工程 3 术语和 定义 JT/T 1127 界定 的以 及下 列 术语和 定义 适用 于本 文件。3.1 连续压 实 continuous compaction 路基填 筑碾 压过 程中，应 根据填 筑体 与振 动压 路机 相互动 态作 用原 理，通过 连续量 测振 动压 路机 振动轮振 动响 应信 号，建立 检测评 定与 反馈 控制 体系，实现 压实 质量 的智 能化 实时动 态监 测与 控制。3.2 压实状 态 compaction state 路基填 筑碾 压过 程中，路 基结构 在振 动压 路机 作用 下所呈 现出 的物 理力 学性 状。3.3 连续压 实检 测值 the inspection value of continuous compaction 基于振 动压 路机 在碾 压过 程中振 动轮 振动 响应 信号 所建立 的反 映路 基压 实状 态的指 标。3.4 DB36/T 1135 2019 2 振动压 实工 艺参 数 technology parameters of vibratory compaction 路基填 筑碾 压过 程中，振 动压路 机的 自重、激 振力、振动 频率、振 幅及 行驶 速度等 影响 压实 质量 参数的统 称。3.5 压实程 度 compaction degree 路基填 筑碾 压过 程中，连 续压实 检测 值达 到连 续压 实目标 值的 程度。3.6 压实均 匀性 compaction uniformity 路基填 筑 碾 压过 程中，路 基结构 压实 状态 分布 的一 致性。3.7 压实稳 定性 compaction stability 路基填 筑碾 压过 程中，在 振动压 路机 振动 压实 工艺 参数一 定的 情况 下，路基 结构压 实状 态随 碾压 遍数变化 的性 质。3.8 动态模 量 dynamic modulus 采用便 携式 落锤 式弯 沉仪（PFWD）检 测所 得的 路基 模量。3.9 检测单 元 unit area of measurements 振动压 路机 压实 检测 时的 最小分 辨单 位，以m2计。一 个检测 数据 代表 一个 检测 单元面 积上 压实 状态的平均 值。3.10 相关性 校验 correlation verification 采用对 比试 验方 式建 立连 续压实 检测 值与 常规 压实 质量验 收指 标、动态 模量 与 常规压 实质 量验 收指标之间 相关 关系 的过 程。4 符号 下列符 号适 用本 文件：VCV 连续 压实 检测 值；VCV i 第i 个 检测 单元 连 续压实 检测 值的 检测 结果；VCV_i 连 续压 实检 测值 的平 均值；DB36/T 1135 2019 3 VCV 常规 质量 验收 指 标规定 值相 对应 的连 续压 实目标 值；VCV 压实 状态 划分 时 连续压 实检 测数 据序 列分 组的组 间距；Ep 现场 采用PFWD 检测 所得的 路基 动态 模量；Ep 常规 质量 验收 指标 规定值 相对 应控 制动 态模 量；r 相关 系数；压实 稳定 性的 控制 精度。5 总体要 求 5.1 一般规 定 5.1.1 路基压 实质 量快 速检 测技 术应结 合项 目所 在区 域地 形地貌、水 文地 质、工程 地质、填料 材质、施工机 械组 合、施工 方案、公路 等级 等具 体情 况，选择代 表性 路段，通 过试 验段工 程，对连 续压 实 检 测值与常 规质 量验 收指 标、动态模 量与 常规 压实 质量 验收指 标进 行相 关性 校验，确定 施工 过程 质量 控 制 参数和施 工质 量评 定标 准。5.1.2 路基填 筑施 工按 JTG F10、JTG F80/1 执 行，路基 填筑常 规质 量检 测按 JTG E60 执 行。5.1.3 路基压 实质 量快 速检 测技 术人员 应经 过岗 前培 训，做到安 全生 产。5.2 路基压 实质 量快 速检 测系 统组成 公路路 基压 实质 量快 速检 测系统 由连 续压 实控 制系 统和PFWD 两 大部 分组 成，其 中连续 压实 控制 系统应由加 载设 备、量测 设备 和压实 信息 管理 系统 等组 成；PFWD 应 由承 载板、落 锤和量 测设 备等 组成。5.3 路基压 实质 量快 速检 测技 术应用 的前 提条 件 5.3.1 连续压 实控 制系 统 和 PFWD 的加载 和量 测设 备在 使用 前应进 行 仪 器标 定 并 定期 校准。5.3.2 施工前，应在 相应 的试 验 段上进 行相 关性 校验，以 确定连 续压 实控 制系 统 和PFWD 的适 用性、连续压实 目标 值和 控制 动态 模量等 参数。5.3.3 在压实 质量 连续 检测 时，振动压 路机 宜采 用弱 振工 艺。6 设备使 用要 求 6.1 连续压 实控 制系 统 6.1.1 加载设 备要 求：a)振动压 路机 的工 作质 量、振动轮 分配 质量、激 振力、振动 频率、振 幅及 行驶 速度等 振动 压实 工艺参数 应明 确标 识；b)振动压 路机 碾压 时的 振动 频率应 保持 稳定，波 动范 围不宜 超过 稳定 值0.6Hz；c)振动压路 机碾 压时的 行驶 速度应保 持匀 速，行 驶速 度宜为 2.5km/h 3.0km/h，最大不 宜超 过4km/h；d)振动压 路机 宜提 供振 动频 率和行 驶速 度相 应信 号接 口，相 应位 置上 应预 留量 测设备 安装 接 口。6.1.2 量测设 备要 求：a)量测设 备的 振动 传感 器宜 采用加 速度 传感 器，灵 敏 度应不 小 于10mV/m s-2，量 程应不 小 于 10g，频率响 应不 应低 于 500Hz；DB36/T 1135 2019 4 b)量测设 备的 数据 采集 装置 的模/数转 换位 数应 不小 于 16bits，采 样频 率应 不 小于 400Hz；c)量测设 备的动 态性 能应稳 定，线 性范围 为振 动幅值 在 5mV/m s-2100mV/m s-2时相对 误差应 不大于0.5%，振 动频 率在 5Hz 120Hz 时的 相对 误差 应 不大 于 0.5%；d)量测设 备输 出的 连续 压实 检测值 与常 规质 量验 收指 标之间 的相 关系 数应 不小 于 0.7。e)量测设 备的 系统 控制 软件 应符合 下列 要求：1)控制量 测设 备操 作，对量 测信息 应实 时采 集、处理、分析、显 示、存储 和记 录施工 相关 参数等信 息；2)根据得 到的 压实 信息 对压 实程度、压实 均匀 性、压 实稳定 性、压 实状 态分 布 以及相 关统 计量等进 行实 时分 析并 以数 字和图 形方 式显 示；3)进行压 实信 息的 传输 和管 理。6.1.3 系统连 接要 求：a)量测设 备的 振动 传感 器应 垂直安 装于 振动 轮的 内侧 机架中 心位 置或 厂商 提供 的安装 支架 上；b)振动传 感器 与数 据采 集装 置之间 的信 号连 接线 应固 定于振 动压 路机 合适 位置；c)数据采 集、显示 装置 应牢 固安装 于振 动压 路机 驾驶 室合适 位置，方 便观 察、操作。6.1.4 压实信 息管 理系 统要 求：a)连续压 实控 制系 统配 套的 信息管 理软 件应 能导 入或 接收量 测设 备传 输的 压实 信息，能够 对现 场记录的 压实 信息 进行 处理，显 示和 管理 压实程 度分 布图、压 实状 态分布 图等，并 以能 导入 或 网络传输 的形 式传 输至 远程 信息管 理平 台；b)远程信 息管 理平 台应 能接 收现场 信息 管理 软件 或量 测设备 传输 的压 实信 息，监 控或回 放现 场压实过程，分 析、处理、管 理相关 压实 信息。6.2 PFWD 检测 设备 6.2.1 加载设 备要 求：a)额定冲 击荷 载 为15kN，落 锤高度 为1000mm；b)落锤重 量 为10kg；c)承载板 直径 为300mm。6.2.2 量测设 备要 求：a)位移传 感器 应采 用地 震检 波速度 传感 器，位移 传感 器测量 范围 应在 3.5mm 范围内，位 移传 感器分辨 率应 小 于0.2 m，至少 有1 个 位移 传感 器数 量，其 精度 应不 小 于2%；b)脉冲荷 载形 状为 半正 弦波，脉冲 荷载 持续 时间 宜 为15ms20ms；c)量测设 备应 保证-10 60环境 温度 下工 作正 常。6.2.3 设备连 接与 检查：a)先安 装PFWD 各 个组 成构 件，然后 通过 连接 线 把PFWD 与显示 装置 进行 连接；b)检查计 算机 和 PFWD 电源 电 池的充 电情 况，确保 电池 有足够 的电 量进 行测 试，长时间 测试 时，可配备 计算 机备 用电 池 和PFWD 备用 电池；c)检查连 接计 算机 和 PFWD 底 座的传 输线 是否 连接 完好，并注 意测 试时 连接 线的 保护，避免 不小心造成 连接 线折 断，或连 接线端 口脱 落；d)检查PFWD 底座 位移 传感 器 下的螺 帽是 否安 装在 底座 上；e)检查PFWD 底座 与承 载板 连 接的埋 头螺 丝是 否拧 紧，确保连 接螺 丝稳 固，防止 松脱。7 工艺流 程 DB36/T 1135 2019 5 7.1 设备核 查 连续压 实设 备检 查见 本文 件附录A。7.2 公路路 基连 续压 实工 艺流 程图 7.2.1 公路路 基连 续压 实质 量控 制与 PFWD 检测 应按 照“设 备检查、相 关性 校验、过 程 控制、质量 检测”四阶段 进行。7.2.2 公路路 基连 续压 实工 艺流 程图见 图 1。图1 公路路 基连 续压 实工 艺流 程图 8 试验段 的相 关性 校验 8.1 试 验路 段 应选择 在水 文地 质、断面 形式、填料 材质、施 工机 械 组合、施工 方案 等工 程特 点具有 代表 性的 地段，路段长 度不 宜小 于100m。8.2 确定压 实工 艺主 要参 数 DB36/T 1135 2019 6 按JTG F10 确 定压实 工艺 主 要参数：机械 组合、压实 机械规 格、松 铺厚 度、碾 压遍数、碾压 速度、最佳含 水率 及碾 压时 含水 率允许 偏差 等。8.3 相关性 校验 具体操 作见 本文 件附 录B。9 压实质 量过 程控 制 和PFWD 质量检 测 9.1 一般规 定 9.1.1 应对施 工段 和连 续压 实控 制系统 的加 载与 量测 设备 进行核 查，并符 合下 列规 定：a)施工段 的填 料、含水 率、填层厚 度等 应与 试验 段的 参数一 致，并符 合路 基现 行相关 标准 要 求；b)振动压 路机 及其 振动 压实 工艺参 数应 与试 验段 一致；c)量测设 备应 与试 验段 一致 并经过 校准。9.1.2 应制定 压实 质量 过程 控制 和质量 检测 方案，并 符合 下列规 定：a)确认施 工段 表面 平顺；b)路基填 筑质 量连 续检 测时，振动 压路 机应 采用 平碾 方式碾 压，碾压 轮迹 数应 按照碾 压面 宽度 和压路机 轮宽 划分，确 保能 够覆盖 整个 碾压 面。9.2 现场操 作 9.2.1 压实质 量过 程控 制的 现场 操作应 符合 下列 规定：a)施工段 的碾 压作 业应 按照 现行有 关路 基施 工规 范要 求进行 逐层 碾压，在 过程 控 制结束 后采 用弱振工艺 进行 压实 质量 连续 检测；b)施工段 应根 据压 实质 量连 续检测 结果，采取 有效 措 施，提高 填筑 层的 压实 质 量，其处 理过 程应符合下 列规 定：1)压实程 度通 过率 小 于 90%时，在 不通 过的 区域 范围 内应改 进压 实工 艺或 更换 压实机 械进 行补充碾 压。补 充碾压 效果 不明显 时，可 采取局 部改 善填料 性质、调整含 水率 等措施 进 行 处理。压 实程 度检 测方 法见 附录 C；2)在连续 压实 检测 数据 低 于0.80VCV 的 压实 区域 范围 内应采 取上 述多 种措 施，提 高该区 域的连续压 实检 测值 数据 至 0.80 均 值线 以上。压 实均 匀 性检测 方法 见附 录D；3)前后两 遍连 续压 实检 测值 数据的 差异 较大 时，应在 该 轮迹上 继续 碾压 至符 合规 定要求 以提高压实 稳定 性。压实 稳定 性 控制 方法 见附 录 E。9.2.2 压实质 量快 速检 测的 现场 操作应 符合 下列 规定：a)压 实 质 量 快速 检 测 应在 填筑 碾 压 过 程控 制 完 成后 进行，确 定 压实 程 度 分布 和压 实 状 态 分布 状况，识别 压实 质量薄 弱区 域。压实 程度 分布图 和压 实状态 分布 图绘 制方 法参 见附 录 F、附 录G。压实质 量薄 弱区 域应 在压 实状态 分布 图中 的相 对低 值分组 中选 取，参见 附 录G 所示；b)施工段 压实 质量 快速 检测 数据分 析应 符合 下列 规定：1)压实质 量连 续检 测数 据的 统计分 析宜 按 100m 长度 划 分为多 个分 析段 进行，不 足 100m 的施工段可 单独 取作 一段；2)每 100m 长 度的 分析 段宜 统 计检测 数据 的最 大值、最 小值、平均 值、极差、标 准差、变异系数及 分布 直方 图等；3)压实质 量快 速检 测数 据应 为施工 段实 际长 度的 全部 检测数 据。DB36/T 1135 2019 7 c)施工段 压实 质量 连续 检测 完成后，应 及时 编制 包含 压 实状态 分布 图和 压实 程度 分布图 在内 的压实质量 连续 检测 报告，可 作为压 实质 量报 告组 成部 分。9.2.3 压实质 量过 程控 制和 质量 检测实 施过 程中，出 现以 下异常 情况 时应 查明 原因 分别处 理：a)振动压 路机 振动 性能 不稳 定（表 现为 振动 频率 波动）时，应调 整频 率，使之 保 持在规 定的 波动范围内；b)量测设 备部 件的 连接 松动 或供电 电压 不足 时，应检 查 量测设 备部 件的 连接 与接 口、电 源电 压等，使之处 于正 常工 作状 态；c)对于基 底条 件变 化导 致的 检测数 据异 常应 做好 记录。9.3 施工过 程质 量管 理 9.3.1 压实质 量报 告应 全面 提供 各种压 实质 量信 息，主要 应包括 相关 性校 验报 告、压实过 程控 制报 告和压实 质量 连续 检测 报告，并符 合下 列规 定：a)相关性 校验 报告 应包 括对 比试验 数据、相关 系数、回归模 型等，并附 有碾 压 轮迹连 续压 实曲 线图和试 验段 压实 状态 分布 图。相 关性 校验 报告 内容 与样式 参照 附 录 B；b)压实过 程控 制报 告应 包括 碾压段 工程 信息、振动 压 路机信 息、压 实质 量信 息 等，提供 压实 数据的均值、最 大值、最 小值、变异 系数、压 实均 匀性 等统计 量。压实 过程 控制 报告内 容与 样式 参照附 录H；c)压实质 量快 速检 测报 告应 包括压 实程 度分 布图、压 实 状态分 布图 以及 薄弱 区域 的压实 质量 验收资料。压实 程度 分布 图和 压实状 态分 布图 显示 的长 度宜 为 100m，施 工段 长度 不足 100m 按实 际长度显 示，其内 容与 样式 参照附 录 F、附 录G。9.3.2 压实质 量报 告还 应包 括下 列与其 相关 的附 加信 息：a)工程信 息：文件 编号，施 工段起 止桩 号，填筑 宽度、填层 厚度、碾压 层数，填料类 型，碾压 面积，碾 压遍 数，碾压 时间 等；b)加载信 息：振动 压路 机工 作质量、振 动质 量（振动 轮分配 质量）、激振 力、振动频 率、振幅、行驶速 度等；c)质量信 息：常规 质量 验收 指标的 规定 值及 对应 的连 续压实 目标 值和 控制 动态 模量值、检 测数 据的最大 值、最小 值、极差、平均 值、变异 系数、压 实均匀 性、振动 压路 机工 作频率 的最 大 值、最小值 和平 均值、压 实程 度通过 率、压实 状态 分组 数及组 间距、统 计直 方图 等；d)其他相 关信 息：气候、纵 坡等。9.3.3 压实质 量快 速检 测技 术的 压实质 量报 告应 在施 工段 压实控 制完 成后 编制，可 作为路 基填 筑质 量验收的 资料，以 文本 或电 子报告 形式 提交 建设 和监 理单位 签署 确认 后存 档。10 路基压 实质 量评 定 10.1 一般规 定 10.1.1 本规范 压实 质量 评定 采用 动态模 量进 行评 定。采用 压 实度评 定路 基压 实质 量参 见 JTG F80/1“附录 B 压实 度评 定”。10.1.2 路基动 态模 量采 用 PFWD 进 行测试，其 技术 要求 应符 合 本文 件6.2 的 相关 规定。10.1.3 路基控 制动 态模 量由 相关 性试验 得到，具 体操 作见 附录 B。10.1.4 对于均 匀性 差的 路基 填料，应根 据实 际情 况增 补动 态模量 与常 规压 实指 标的 相关性 试验，求 得相应的 控制 动态 模量 值。DB36/T 1135 2019 8 10.2 检测频 率 10.2.1 土方路 基，压实 质量 检测 频率均 按 每200m 每 压实 层 测 2 处 进行。10.2.2 石方路 基，上路 堤和 下路 堤压实 质量 检测 频率 按 每200m 每压 实层 测1 处进 行，上路 床和 下路床压实 质量 检测 频率 按 每200m 每压 实层 测2 处进 行。10.3 现场检 测方 法 按照测 试频 率选 取测 试点 位，其 中最 少有 一个 测试 点 位应在 碾压 面压 实状 态分 布图和 压实 程度 分布图上的 最薄 弱部 位。10.4 PFWD 现场 测试 10.4.1 PFWD 现场 测试 按以 下步 骤 进行：a)安装：先安 装PFWD 各个 组 成构件，然 后通 过连 接线 把 PFWD 与 显示 装置 进行 连 接；b)检查：按照 本文 件6.2.3 的要求 进行 设备 连接 与检 查；c)选定点 位：根据 现场 点位 布置情 况确 定；d)测试与 保存 数据：为 消除 塑性变 形对 测试 结果 的影 响，每 个点 位最 少进 行6 次锤击 测试，前3次为预 压，不 记录测 试数 据，第 4 锤后 记录每 次测 试时的 荷载 和位 移时 程曲 线，同时 记录 最 大压力p 和最 大弯 沉 值 l，并由此 计算 该点 位的 动态 模量值；e)转向下 一测 点；f)拆卸装 箱：当测 试路 段所 有测点 均完 成路 基动 性模 量测试 后，应及 时拆 卸 PFWD 各 组成 部分，并置于 保管 箱中 保管 和搬 运，主 要操 作步 骤与 组装 工作相 反。10.4.2 应保证 测点 的路 基表 面应 平整，确保 承载 板和 路基 紧密接 触，防止 承载 板与 路基表 面存 在较 大空洞而 影响 测试 结果。在 不平整 的路 基表 面，可铲 平表面，或 用细 砂垫 平坑 洼处。10.4.3 测试过 程中，应 注 意 PFWD 滑杆稳 定性，落 锤顺 着滑 杆做自 由落 体运 动，测试 时滑杆 应尽 量保持垂直，以 避免 落锤 斜向 冲击橡 胶垫 块而 产生 一定 的水平 力而 影响 测试 结果，因此，测 试时，一 定要 握紧手柄，并适 当地 向下 用 力摁住，这样 既可 保持 滑 杆的垂 直稳 定性，又能 使 承载板 和路 基表 面保 持紧 密接触。10.4.4 测试过 程中，应 检查 测试 数据的 稳定 性，同一 测点 得到的 动态 模量 的相 对误 差宜控 制 在 5%以内，如 果出 现测 试结 果相 差较大 时，应多 测几 锤，直至测 试结 果稳 定为 止。10.5 评定方 法 10.5.1 路基压 实质 量应 以1km3km 长 的路 段为 检测 评定 单 元，按 照本 章相 关要 求的 检测频 率和 方法进行现 场压 实质 量抽 样检 查，求 算每 一测 点的 动态 模量 Epi。10.5.2 检测评 定段 的动 态模 量代 表值 Ep（算术 平均 值的 下 置信界 限）为：p pi pEns tE E.(1)式中：Epi 检 验评 定段 内各 测 点动态 模量 的平 均值；t 分布 表中 随测 点数 和保证 率（或置 信度）而 变的系 数。采用 的保 证率，高速 公路、一级 公路为95%；其他 公路 为90%；S 检测 值的 标准 差；DB36/T 1135 2019 9 n 检 测点 数；Ep 控 制动 态模 量。10.5.3 EpEp，且 单点 动态 模量 Epi 全 部大 于或 等于 规定值 减 2 个百 分点 时，评定路 段压 实质 量合格率 为100%；当 Epi Ep，且单 点动 态模 量Epi 全部大 于或 等于 规定 极值 时，按测 定值 不低 于规 定值减2 个百 分点 的测 点数 计算合 格率。10.5.4 EpiEp，或 某一 单点 动 态模 量 Epi 小于 规定 极值 时，该 评定 路段 压实 质量 不合格，相 应分项工程 评为 不合 格。10.5.5 路基施 工段 落短 时，分层 动态模 量应 全部 符合 要求，且样 本数 量不 少 于6 个。DB36/T 1135 2019 10 A A 附 录 A（规范 性附 录）连续压 实设 备检 查 A.1 加载设 备 A.1.1 振动压 路机 的振 动压 实工 艺参数，按 照产 品说 明 书 和标识 牌进 行核 实，参数 应符合6.1.1-1 的要求。A.1.2 采用量 测设备 或通用 频率 计对振 动频率 进行 检测，记录实 测频率 值，比较实 测振动 频率与 额定振动频 率的 差值，其 误差 应符合 本文 件6.1.1-2的 要 求。A.1.3 选择30m 50m长 的路 段，振动压 路机以 施工 碾压时 的速度 行驶，测其 行走距 离（L），记录 行驶时间（t），计算 振动 压路 机行驶 速度，计 算数 值应 符本文 件合6.1.1-3 的要 求。A.1.4 将量测 设备与 振动压 路机 的振动 频率和 行驶 速度相 应信号 接口连 接，查看显 示数值 是否与 本文件A.1.2、A.1.3 检测 结果 一致。A.2 量测设 备 A.2.1 量测设 备的 加速 度 传 感器 性能参 数按 照说 明书 进行 核实，应符 合本 文件6.1.2a的要 求。A.2.2 量测设 备的 模/数转 换位 数 按照产 品说 明书 进行 核实，采样频 率根 据单 位时 间内 采集数 据的 数据量进行 检验，应 符合 本文 件6.1.2b的 要求。A.2.3 量 测 设备 的振 动幅 值特 性和 振 动频 率特 性按JJG 676 校 准，校 准结 果应 符合 本文 件6.1.2c的要求。A.2.4 连续压 实检 测值 与常 规检 测指标 之间 的相 关系 数按 相关校 验试 验进 行检 验，其操作 见附 录B，相关系数 应符 合本 文件6.1.2d的要 求。A.2.5 振动压 路机正 常碾压，开 启量测 设备，对系 统控制 软件进 行校验，校 验系统 控制软 件的数 据采集、处 理、分析、显 示、存 储、传 输、管理 功能 及数 据处理 结果 显示 形式，应 符合本 文件6.1.2e的 要求。A.3 压实信 息管 理系 统 A.3.1 连续压 实控 制系 统配 套的 信息管 理软 件按 其菜 单进 行检验。开 启相 应功 能，检 验压实 信息 接收、处理、显示、生 成电 子报 告和传 输效 果，应符 合本 文件6.1.4a 的要 求。A.3.2 连续压 实控制 系统的 远程 信息管 理平台 按菜 单进行 检验。开启相 应功 能，检 验压实 信息接 收、处理、显示、监 控、管理，应符 合本 文件6.1.4b的 要求。DB36/T 1135 2019 11 B B 附 录 B（规范 性附 录）相关性 校验 试验 B.1 试验准 备 B.1.1 相关性 校验包 括确 定连续 压实检 测值与 常规 质量验 收指标、PFWD 动态模 量与 常规质 量验收 指标之间的 相关 系数、确 定相 关关系、连 续压 实目 标值 和控制 动态 模量 等。B.1.2 相关性 校验的 试验段 应结 合常规 施工工 艺进 行，施 工工艺 应满足 现行 相关标 准的要 求，并 符合下列规 定：a)试验段 的填 料、含水 率及 填层厚 度等 应与 后续 施工 段的参 数一 致；b)试验段 长度 不宜 小 于 100m；c)确认试 验段 表面 平顺；d)试验段 应采 用与 施工 段相 同的振 动压 路机 及振 动压 实工艺 参数；e)试验段 及采 用的 振动 压路 机等相 关资 料应 记录 归档。B.1.3 相关性 校验 前应 对连 续压 实系统 和PFWD 进 行核 查，并符合 下列 规定：a)检 查振 动压 路机 的振 动压实 工艺 参数 情 况，确 认振动 频率 保持 在规 定值 的允许 波动 范围 内，匀速行驶；b)核 查量 测设 备的 安装 及连接 情况。c)施 工段 的填 筑环 境发 生下列 任一 情况 变化 时，相关性 校验 工作 应重 新进 行：d)路 基填 料、含水 率及 填层厚 度等 发生 变化；e)振 动压 路机 或其 振动 压实工 艺参 数发 生变 化；量测设 备发 生变 化。B.2 试验步 骤 B.2.1 根据试 验段 长度 设置 试验 段起始 和终 止标 志线。B.2.2 试验段 应按 轻度 密实、中 度密实 和重 度密 实三 种压 实状态 进行 碾压 作业。B.2.3 试验段 的每 种压 实状 态均 应进行 一次 连续 压实 检测，其操 作应 符合 下列 规定：a)装备有 连续 压实 量测 设备 的振动 压 路 机在 进入 试验 段起始 线之 前，应达 到正 常振动 状态，并 按规定速 度匀 速行 驶；b)连续压 实检 测应 采用 平碾 方式进 行检 测。c)相关性 校验 的连 续压 实检 测结果 应包 含每 一碾 压轮 迹的连 续压 实曲 线图 和压 实状态 分布 图。d)相关性 校验 的常 规质 量验 收指标 检测 点和 PFWD 检 测 点相同，且 根据 连续 压实 检测结 果选 取，并符合 下列 规定：e)根据压 实状 态分 布图，在 轻 度密实、中 度密 实和 重度 密 实三种 压实 状态 区域 内至 少各 选 6 个 点；f)每种压 实状 态区 域内 的检 测点根 据轮 迹连 续压 实曲 线，按照 连续 压实 检测 值 低、中、高三 种情况，在 连续 压实 曲线 变化 比较平 缓的 位置 选取，如 图 B.1 所示；g)常规质 量验 收指 标检 测点 所对应 的连 续压 实检 测数 据应做 好相 应记 录。DB36/T 1135 2019 12 图B.1 碾压轮 迹上 常规 质量 验收 指标检 测点 选取 示意 图 B.2.4 常规质 量验收 指标 检测和PFWD 动态 模量检 测应 按照现 行相关 标准要 求在 选定的 位置上 进行，其中重度 压实 状态 区域 的检 测结果 应达 到JTG F80/1 中 的规定 值。B.3 数据处 理 B.3.1.1 连续压 实检测 值与 常规质 量验收 指标、PFWD 动 态模 量与常 规质量 验收 指标之 间的相 关系数 应按下列 公式 计算：ninii inii iy y x xy y x xr1 12 21(B.1)niixnx11(B.2)niiyny11(B.3)式中：x常 规质 量验 收指 标；y连 续压 实检 测值（VCV）或动 态模 量Epi；yix 和 y 的 样本 值，其 中，i=1，2，n，代 表 常规检 测数 量；rx和y之 间的 相关 系数。B.3.2 连续压 实检测 值与 常规质 量验收 指标、PFWD动 态模 量与常 规质量 验收 指标之 间的相 关关系 应采用下列 线性 回归 模型 确定：a)根据常 规质 量验 收指 标检 测结果 确定 连续 压实 检测 结果或 动态 模量 的回 归模 型如下：bx a y(B.4)x b y a(B.5)DB36/T 1135 2019 13 niinii ix xy y x xb121(B.6)式中：x 常规 质量 验收 指标；y 连续 压实 检测 值（VCV）或动 态模 量Epi；xi，yix 和y 的样 本值，其 中，i=1，2，n，代 表常规 检测 数量；a，b回归 系数。b)根 据连 续压 实检 测结 果或 PFWD 动态 模量 确定 常 规质量 验收 指标 检测 结果 的回归 模型 如下：dy c x(B.7)y d x c(B.8)niinii iy yx x y yd121(B.9)式中：x 常 规质 量验 收指 标；y 连 续压 实检 测值（VCV）或动 态模 量Epi；yi x 和y的 样本 值，其中，i=1，2，n，代表 常规检 测数 量；c，d 回归 系数。B.3.3 连续压 实检测 值与 常规质 量验收 指标之 间的 相关系 数不小 于0.70 时，后 续施 工段的 压实质 量可采用连 续压 实控 制系 统及 其相关 性校 验结 果进 行控 制。B.3.4 连续压 实目标 值应 采用公 式（B.10）的 线性回 归模 型，根 据常规 质量 验收指 标的规 定值进 行确定，如 图2 所示。其 公式 如 下：x b a VCV(B.10)式中：x 按照 现行 相关 标准 确 定的常 规质 量验 收指 标的 规定值；VCV 连 续压 实目 标值；a，b 回归 系数。DB36/T 1135 2019 14 图B.2 连续压 实目 标值 确定 示意 图 B.3.5 常规质 量验 收指 标的 检测 结果可 采用 公式（B.11）的线性 回归 模型 预测。其 公式如 下：idVCV c x(B.11)式中：x常规 质量 验收 指标 检测 预测值；VCVi 连续 压实 检测 结果；c，d 回归 系数。B.3.6 PFWD 动态 模量 与常规 质量 验收指 标之间 的相 关系数 不小于0.70 时，后续 施工 段的压 实质量 评定可采用PFWD 及其 相关 性校 验结果 进行 控制。B.3.7 控制动 态模 量应 采用 公式（B.12）的线 性回 归模 型，根据常 规质 量验 收指 标的 规定值 进行 确定，如图B.3 所 示。其公 式如 下：x b a Ep(B.12)式中：x 按照 现行 相关 标准 确 定的常 规质 量验 收指 标的 规定值；Ep 连续 压实 目标 值；a，b 回归 系数。图B.3 控制动 态模 量确 定示 意图 B.3.8 常规质 量验 收指 标的 检测 结果可 采用 公式（B.13）的线性 回归 模型 预测。其 公式如 下：DB36/T 1135 2019 15 pidE c x(B.13)式中：x 常规 质量 验收 指标 检测 预测值；Epi 连续 压实 检测 结果；c，d 回归 系数。B.3.9 相关性 校验完 成后应 及时 编制相 关校验 报告，作为 连续压 实质量 报告 和压实 质量评 定报告 的组成部分，其 内容 和样 式见 本文件 表B.1。表B.1 相关性 校验 试验 报告（连续压实检测值与常规质量验收指标之间的相关性试验）试验 编 号 工程 名称 试验段起止桩号 振动 压路机型号 填层厚度 振动 压实工艺参数填料类型 填料类型 量测设备 常规 质量验收指标 编号 检测数据 编号 检测数据 常规质量验 收指标 连续压实 检测值 含水率 常规质量验收指标 连续压实 检测值 含水率 1 10 2 11 3 12 4 13 5 14 6 15 7 16 8 17 9 18 相关系数 r=，n=DB36/T 1135 2019 16 表B.1 相 关性 校验 试验 报 告（续）回归方程:b ax VCV VCV-x 关系图 常规质量验收指标规定值x=，对应的 连续压实目 标值VCV=。试验：复核：日 期：表B.2 相关性 校验 试验 报告（PFWD动态模量与常规质量验收指标之间的相关性试验）试验 编 号 工程 名称 试验段起止桩号 填层厚度 填料类型 量测设备 常规质量验收指标 编号 检测数据 编号 检测数据 常规质量验 收指标 动态模量 检测值 含水率 常规质量验收指标 动态模量 检测值 含水率 1 10 2 11 3 12 4 13 5 14 6 15 7 16 VCV x DB36/T 1135 2019 17 表B.2 相 关性 校验 试验 报 告（续）8 17 9 18 相关系数 r=，n=回归方
