公路沥青混合料拌和站建设规范DB3305／T 119-2019.pdf

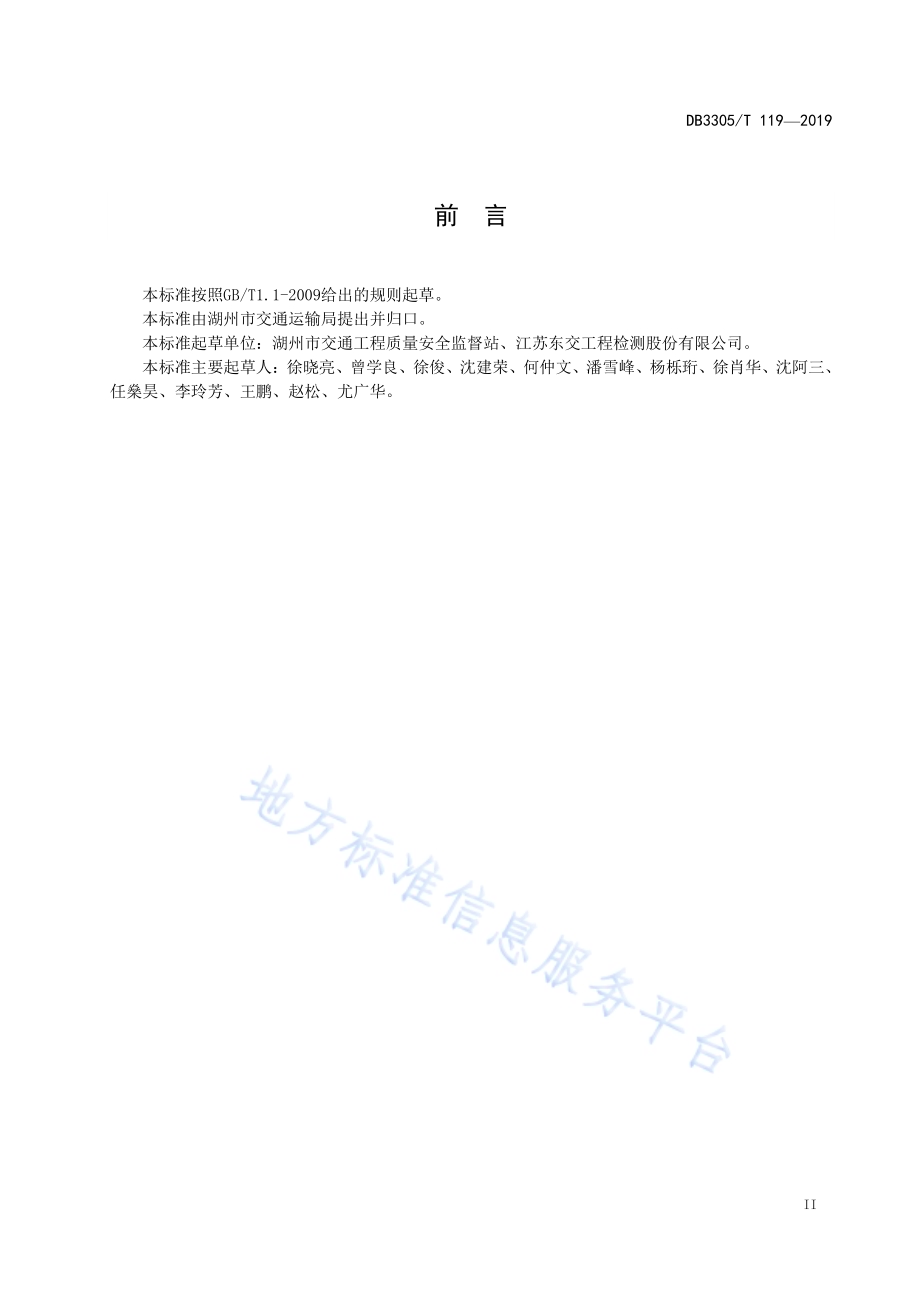

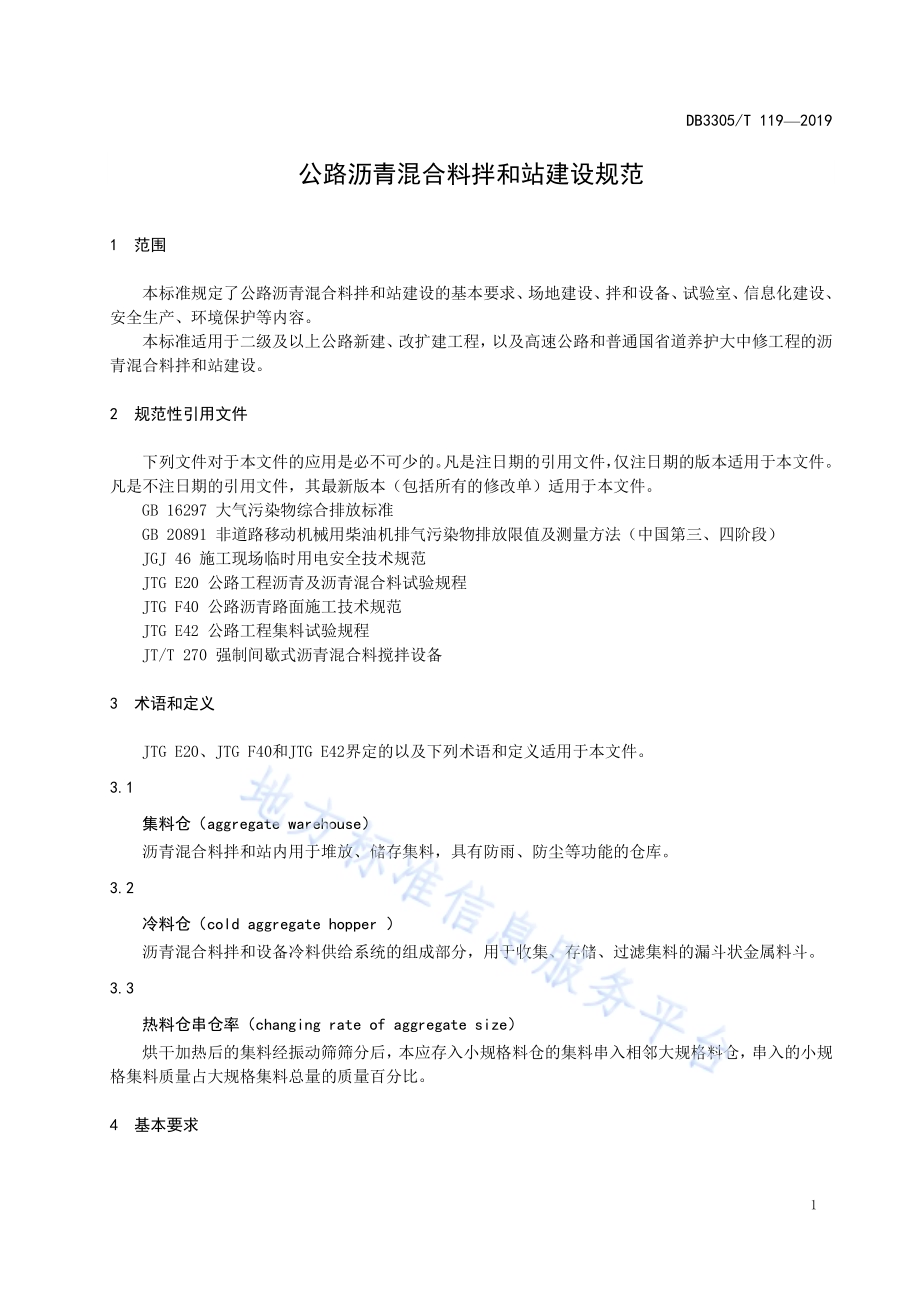

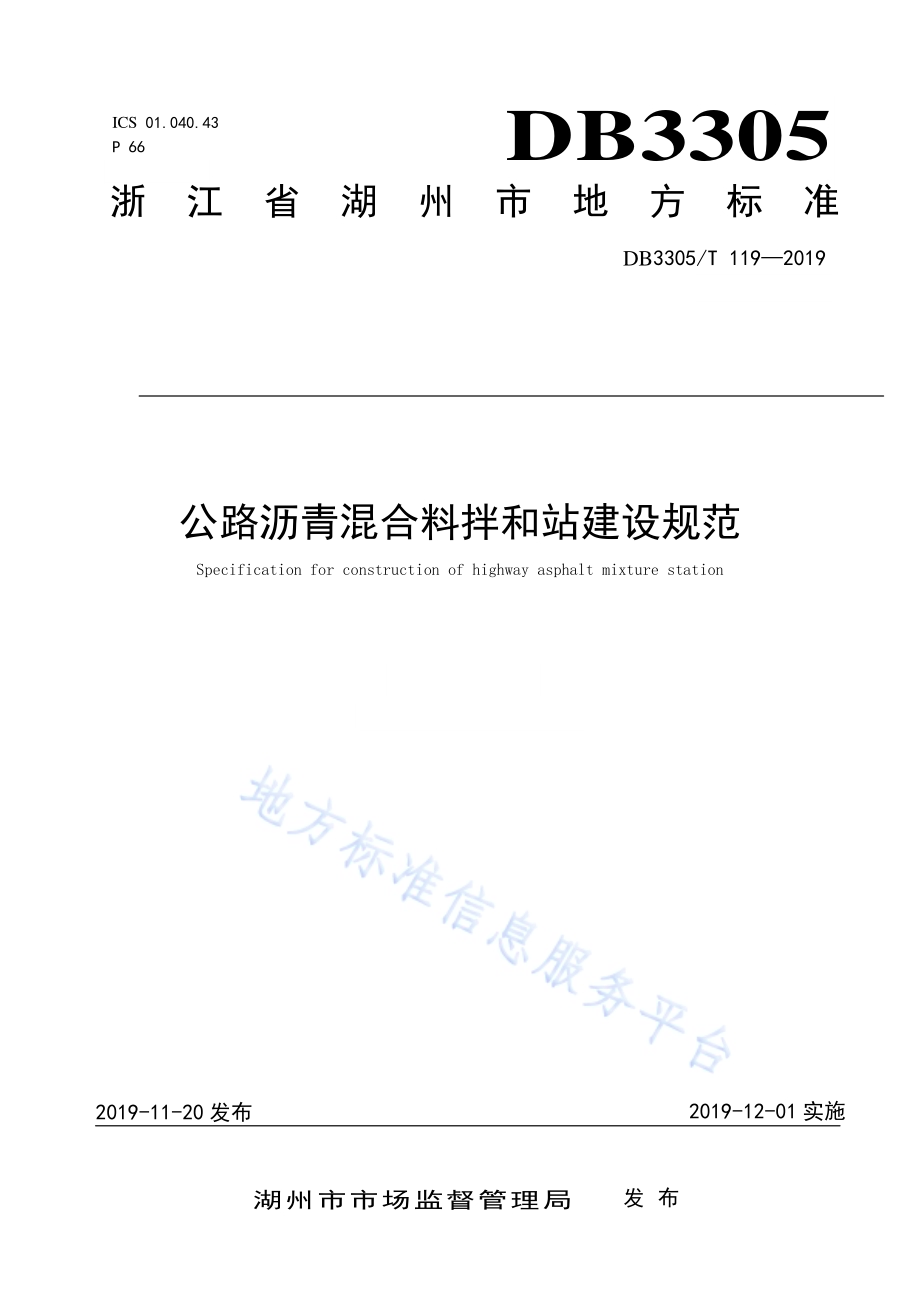

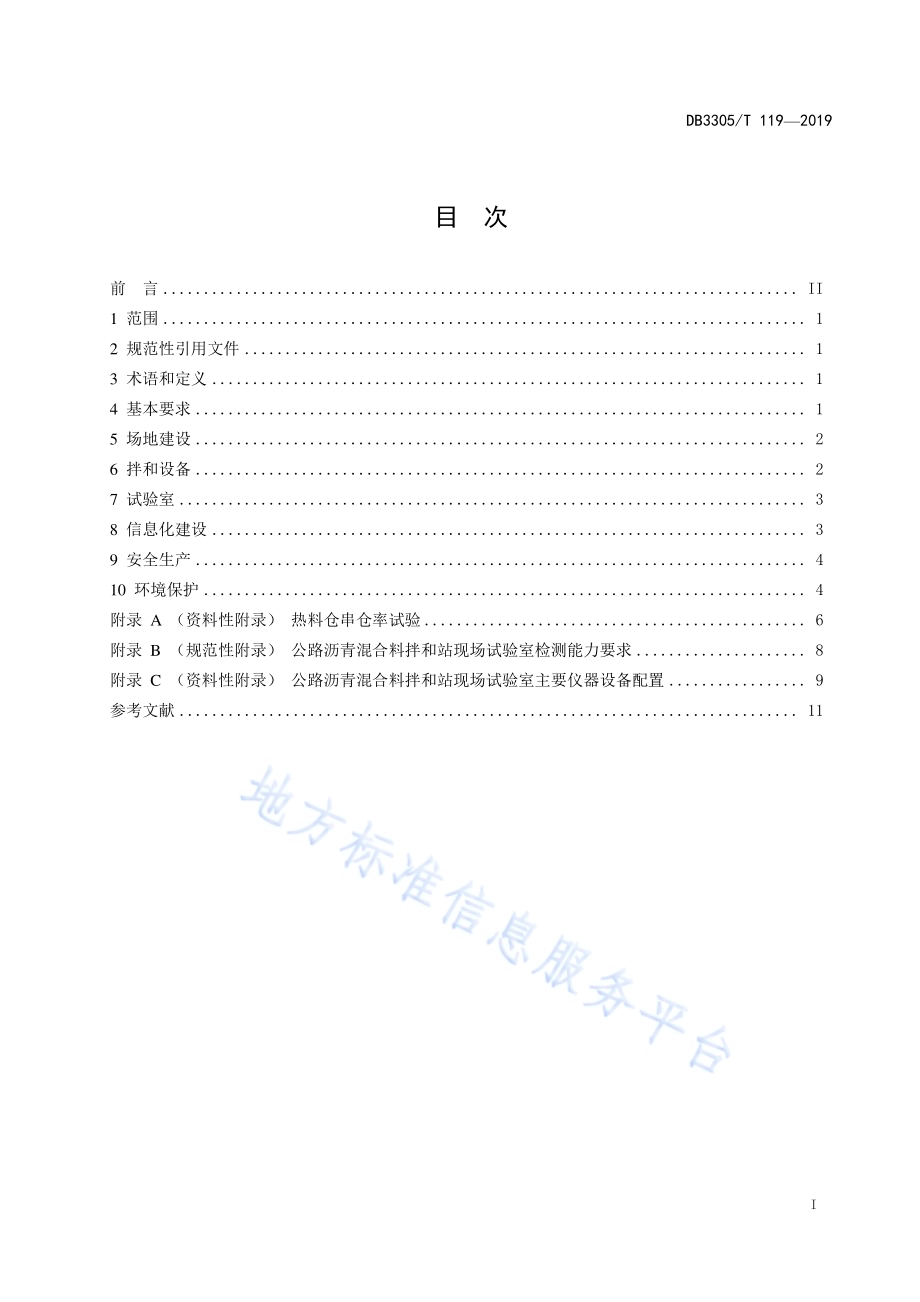

ICS 01.040.43 P 66 DB3305 浙 江 省 湖 州 市 地 方 标 准 DB3305/T 119 2019 公路沥青 混合料拌 和站建设 规范 Specification for construction of highway asphalt mixture station 2019-11-20 发布 2019-12-01 实施 湖 州 市 市 场 监督管理 局 发布 DB3305/T 1192019 I 目 次 前 言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 基本 要求.1 5 场地 建设.2 6 拌和 设备.2 7 试验 室.3 8 信 息 化建 设.3 9 安全 生产.4 10 环 境保 护.4 附录 A（资 料性 附录）热料仓 串仓 率试 验.6 附录 B（规 范性 附录）公路沥 青混 合料 拌和 站现 场试验 室检 测能 力要 求.8 附录 C（资 料性 附录）公路沥 青混 合料 拌和 站现 场试验 室主 要仪 器设 备配 置.9 参考文 献.11 DB3305/T 1192019 II 前 言 本 标准 按照GB/T1.1-2009 给出的 规则 起草。本 标准 由湖 州市 交通 运输 局 提出 并 归 口。本 标准 起草 单位：湖 州市 交通工 程质 量安 全监 督站、江苏 东交 工程 检测 股份 有限公 司。本 标准 主要 起草 人：徐 晓 亮、曾学 良、徐 俊、沈建 荣、何 仲文、潘雪 峰、杨栎 珩、徐 肖华、沈阿 三、任燊昊、李 玲芳、王 鹏、赵松、尤广 华。DB3305/T 1192019 1 公 路沥青 混合料 拌 和站建 设规范 1 范围 本 标准 规定 了公 路沥 青 混 合料 拌 和站 建设 的 基 本要 求、场 地建 设、拌和 设备、试验室、信 息化 建设、安全生产、环境 保护 等内 容。本标 准 适用 于二 级及 以上 公路新 建、改扩 建工 程，以 及高速 公路 和普 通国 省道 养护大 中修 工程 的 沥青混合 料拌 和站 建 设。2 规范 性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 16297 大气 污染 物综合排放标 准 GB 20891 非道 路移 动机 械 用柴油 机排 气污 染物 排放 限值及 测量 方法（中 国第 三、四 阶段）JGJ 46 施 工现 场临 时用 电 安全技 术规 范 JTG E20 公 路工 程沥 青及 沥青混 合料 试验 规程 JTG F40 公 路沥 青路 面施 工技术 规范 JTG E42 公 路工 程集 料试 验规程 JT/T 270 强制 间歇 式沥 青 混合料 搅拌 设备 3 术语和 定义 JTG E20、JTG F40 和JTG E42 界定 的以 及 下 列术 语和 定义适 用于 本文 件。3.1 集料仓（aggregate warehouse）沥青混 合料 拌和 站内 用于 堆放、储存 集料，具 有防 雨、防 尘等 功能 的仓 库。3.2 冷料仓（cold aggregate hopper）沥青混 合料 拌和 设备 冷料 供给系 统的 组成 部分，用 于收集、存 储、过滤 集料 的漏斗 状金 属料 斗。3.3 热料仓 串仓 率（changing rate of aggregate size）烘干加 热后 的集 料经 振动 筛筛分 后，本应 存入 小规 格料仓 的集 料串 入相 邻大 规格料 仓，串入 的 小 规格集料 质量 占大 规格 集料 总量的 质量 百分 比。4 基本要 求 DB3305/T 1192019 2 4.1 施工单 位 新建 或利 用既有 沥青混 合料 拌 和站，应在 施工准 备阶段 编制 拌和站 建设方 案，经 建设单位专项 验收 后方 可实施。4.2 选址应 符合当 地的 国土空 间 规划 要求，避开 环境敏 感区，远离集 中居 住区、商业区，周围 无 山 体崩塌、滑坡、泥 石流、洪 涝等地 质灾 害；具有 较好 的公路、水 路条 件，运输 便 利。4.3 拌 和站到 达 沥青 路面 摊铺 施工现 场 的 最远 距离 不宜 超过 50km。4.4 场地面 积应 满足 生产、生活 需求，高 速公 路新建 工程 应 不少 于35000m2，其 他工 程 应不少 于15000m2。5 场地建 设 5.1 拌和站 应进 行封 闭式 管理，四周 设置 围墙，入 口处 设置大 门、值班 室、单位 铭牌。5.2 应综合 考虑 生 产情 况，合 理划分 拌和作 业区、集料 堆放区、运输 车辆 停放区、试验 区、办 公 区 及生活区，生 活区 与其 他区 应分开。5.3 场内有 软土 地基 的，应进 行加固 处理；拌 和设 备 基 础应进 行承 载能 力验 算。5.4 场 区道 路应 进行 硬化 处理，宽度 不宜小于 6m，路面应平整、无 破损；场内 裸 露空地 宜进行绿化。5.5 拌和作 业区、集料 堆放区 应采用 水泥混 凝土 进行硬 化 处理，集料 堆放 期间 集 料仓 应 无明显 沉 降、积水。5.6 场内应 设置 排水 系统，按 中心高、四周 低的 原则 进 行，排 水坡度 不小 于 1.5%，场地 四周应 设置 排水沟，场内 无积 水。5.7 集料应 按不 同宕 口、不同 规格 分 仓堆 放，严禁 混堆。5.8 宜设置 材料 待检 区，不合 格材料 不应 进场。5.9 集料仓 的面 积和 数量 应满 足施工 需要，总 容量 满 足7d 连 续生 产需 要。5.10 集料仓 的布置 宜 与拌 和设备 的 冷 料仓 平行 排列，便 于装载 机作业。5.11 集料仓 应设防 雨棚，各集 料仓之 间应设 置隔 墙，隔 墙高度 宜高于 2.5m，防 止 串料。外墙外 侧 可每隔4m 5m 设 置支 撑墩 进 行加固。5.12 集料仓 前应 设置 样品 盒，并 设 置 集料 标识 牌，注明 集料名 称、规格、产地、数量、进场 日期、检验日期、检 验结 果等 内容。5.13 矿粉等 粉状 材料 应设置 储 存罐存放，粉料 罐数 量应 根据原 材料 种类 和用 量确定，宜 不少 于2 个。粉料罐 顶部 应配 置除 尘装 置。5.14 纤维等 添加 剂材 料应 设置 库房存 放，存 放条 件 应 符 合产品 使用 说明 书的 要求。不 同品 种、不 同 批次的添 加剂 应分 开存 放，并进行 标识。6 拌和设 备 6.1 型号选 择 6.1.1 应采用 强制 间歇 式沥 青混 合料拌 和设备，整机 性能 及各系 统技 术要 求应 符合JT/T270，及 6.2的规定。6.1.2 高速公 路、一级 公路 新建、改扩 建工 程应 采用 4000 型（额 定生 产率：320t/h）及以 上沥 青混 合料拌和 设备；其 他工 程可 采用3000 型（额定 生产 率：240t/h）沥青 混合 料拌和 设备。6.2 性能要 求 DB3305/T 1192019 3 6.2.1 冷料仓 数量 不少 于 5 个，各料仓 的宽 度宜 不小 于 3.5m，隔板 高度 应不 低于50cm，防止 不同 料仓之间串 料；各料 仓应 设 置100mm 100mm 的过 滤筛 网。6.2.2 冷料仓 应搭 设防 雨棚，并 配置扬 尘收 集处 理装 置。6.2.3 集料烘 干加 热的 燃料 应优 先选用 天然 气。6.2.4 热料振 动筛 的 规 格应 与矿 料规格 相匹 配，能剔 除超 限集料；振 动筛 的 处 理能 力应满 足设 备最 大生产能 力的 要求，不 同级 配的沥 青混 合料 应配 置相 应的筛 网组 合，经振 动筛 筛分的 粒料 规格 应 符 合沥青混合料 级配 的要 求。6.2.5 应定期 对各 热料 仓串 仓率 进行检 测，热料 仓 串 仓率 应不大 于12%。热料 仓串 仓率 试 验方 法参考附录A。6.2.6 振动筛 网应 定期 检查，发 现堵塞 和破 损现 象应 及时 清理和 更换。使 用超 过 800h 的 筛网 应更 换。6.2.7 除尘系 统 应 配备 二级 除尘 装置。一级 除尘 宜采 用旋 风式除 尘器，二 级除 尘应 采用布 袋除 尘器。使用超 过1000h 的布袋 应 更换。6.2.8 沥青罐 的储 量宜 满足 拌和 设备连 续工 作时 间不 少 于20h，且数 量不 少于5 个。6.2.9 沥青灌 应设 置沥 青液 位显 示器及 温度 显示 装置，改 性沥青 罐应 配有 搅拌 装置；每个 沥青 罐应 标明所储 存沥 青的 品种。6.2.10 搅拌锅 预留 接口应 配 备纤 维等添 加剂 供给 装置，并 具有自动 计 量系 统 及 投料 提醒功 能。6.2.11 成品料 仓放 料口 位置 应装 有红外 线温 度传 感器，检测 成品 料仓 的放 料温 度。7 试验室 7.1 应 在拌 和站 现场 建立 试验 室，试验 室用 房面 积应 满 足试验 检测 需要，且布 局 合理，应 设置 集料 室、沥青室、沥 青混 合料 室、样品室、资 料室 等功 能室 及办公 室。7.2 应按规 范及 合同 要求，对 原材料 和沥 青混 合料 进行 检验，现场 试验 室的 检测 能力应 不低 于附 录 B的规定。7.3 各功能 室 的 仪器 设备 配置、性能、安 装，及 室 内环 境条件 应满 足试 验检 测需 要。各 功能 室主 要仪器设备 配置 要求 可参 考附录 C。7.4 现场 试 验室 应配 备试 验 检 测技术 人员 不少 于3 人，其中试验 技术 负 责人 应具 有道路 工程 检测 师 职业资格。7.5 应 将沥 青的 红外 光谱 试验 结果作 为到 场沥 青的 相似 度控制 要求，现 场试 验室 应对进 场的 每车 改性沥青进 行红 外光 谱检 测，并对进 场沥青 进行 留 样封 存。8 信息化 建设 8.1 沥青混 合料 拌和 管控 系统 8.1.1 应通过 智能传 感技 术、网 络通讯 技术、计算 机软硬 件开发 等技术 应用，建立 沥青混 合料拌 和 管控系统，实现 对 沥青 混合 料 拌和 质量 全过 程 管 控。8.1.2 管控系 统 应具有 实 时采集 每盘沥青 混合 料的 生产级 配、矿 料加热 料温 度、混 合料出 料温度、成品料仓 放料 温度、油 石比、拌和 时间 等关 键指 标的 功能。8.1.3 管控系 统 应根 据管 理需要，对监 控指标 进行 阈值设 定及管 理权限 设置，当采 集的数 据偏离 阈值时，能 够自 动推 送偏离 预警 信息。DB3305/T 1192019 4 8.1.4 采集的 原始数 据应 不可修 改，具 有自动 备份 和人工 导出备 份功能，并 可按照 时间或 关键信 息 进行历史 数据 查询。8.1.5 应 根据 管理 需要，对采集 的数 据进 行分 析处 理，形 成图 形化 报告。8.1.6 管控 系统 的硬件、软件安 装应不 影响 拌和设 备的正 常使用 功能；系统 安装完 成后应 对数 据采集功能进 行校 准，经验收 合 格后，方可 投入 使用。8.1.6 应 预留 对接 端口，将 数据 和报 告 提 供给 工程 建设、监理 等单 位及 项目 监管部 门。8.2 视频 监 控系 统 8.2.1 应在沥 青 混 合料 拌和 站的 出入口、集 料仓、生 产区 域、试 验室 等重 要场 所布 设视频 监控 点位。8.2.2 摄像机 应当 采用 数字 高清 功能彩 色摄 像机。8.2.3 监 控软 件应 具备 实 时视频 播放、录 像播 放 和 远程遥 控等 基本 监控 功能。9 安全生 产 9.1 用电应 采用 三相 五线 制系 统和三 级配 电二 级保 护方 式，并 符 合JGJ46 的 有关 规定。9.2 配电室 功率 应按 不小 于整 个拌和 站装 机总 容量 的 1.25 倍 进行 用电 负荷 计算，选择变 压器 容量 和导线截面。9.3 用电设 备实 行 一 机 一 闸一 漏一箱制；拌和 设备 检修 期间，应 有强 制断 电措施，保障检 修作业 人员的安全。9.4 应配备 消防 设 备；拌 和设 备应设 置避 雷装 置，并经 检测符 合要 求。9.5 需要夜 间施 工的，应 有满 足安全 生产 要求 的照 明设 施。9.6 配电房、变压 器等 固定电 力设备 及沥青 罐等 高温设 备 应设 置安全 防护 屏障或 网栅围 栏，高 度 不 低于2.5m。9.7 应 根据 现场 条件 和作 业环 境，设 置明 显的 禁止、警 告、指 令、提示 等安 全 标 志、标 线。9.8 装载机 等 非 道路 移动 机械 应加装 倒车 可视 报警 装置。10 环境保 护 10.1 拌和站 出入 口 应 设置 扬尘 污染防 治公 示牌，内容 包 括 扬尘 污染 防治 措施、责 任单位、责任 人及 电话、监 管部 门投 诉举 报电 话等信 息。10.2 拌和设 备 应 设置 防沥 青气 外溢装 置；搅拌 塔密 封良 好，无 粉尘 泄漏；烟 囱排 放口的 烟气 黑 度（林格曼黑 度）不大 于1 级。10.3 非道路 移动 机械 的尾 气排 放应符 合 GB 20891 的要 求，不得 排放 明显 可见 的黑 烟。10.4 在装卸 料等 作业 过程 中应 采用喷 雾等 降尘 措施，防 止集料 扬尘 污染。10.5 成品料 仓 放 料口 应安 装烟 气 收集 处理 装置。10.6 拌和站 出口 外50m 范 围内 的道路 应硬 化处 理，未硬 化的施 工便 道应 保持 表面 清洁，保证 车 辆 行 驶过程中 不扬 尘。10.7 拌和站 出入 口应 设置 车辆 冲洗设 施，进出 的物 料运 输 车应覆 盖完 好，防止 物料 撒 落造成 路面 污 染。10.8 应配备 洒水 车、雾炮 机等 降尘抑 尘设 备，及时 降尘 抑尘。DB3305/T 1192019 5 10.9 生产废 水、生活 污水 不得 直接排 放；生产、生 活垃圾、废 料 应 集中 收集 处理。10.10 应安装 颗粒 物浓 度测 量检 测设备，动 态检测 PM2.5、PM10 等数据，并 配 备 专人 对 颗粒物 浓度 进行实时监 测。当颗 粒物 浓度 超 过GB 16297 的规定 时，应及时 采取 降尘 措施。10.11 政府部 门发 布空 气质 量预 警时，应按 预警 级别，采 取增加 洒水 频次，降 低产 量等措 施以 减少 扬尘；当 发布 重污 染橙 色及 以上预 警时，应 停止 作业。DB3305/T 1192019 6 附 录 A（资料 性 附 录）热料仓 串仓 率试 验 A.1 试 验方 法 试验方 法如 下：a）分别 从2 号仓、3 号 仓、4 号 仓和5 号仓 用 取 样盒直 接取 样，每种 号仓 取样 3 次，每 次取样 量约5kg；b）根 据料 仓对 应振 动筛 筛孔尺 寸，选择 与筛 孔尺 寸等效 的方 孔标 准筛 对试 样进行 筛分；c）用 1 号仓 标准 筛筛 分2 号仓 料样，用天 平称 量通 过标准 筛的 试样 质量，记 作 2 号 仓的 筛分 通过量；d）采用 c)的方 法，用2 号仓标 准筛 筛 分3 号 仓料 样，3 号 仓标 准筛 筛分4 号仓料 样，4 号仓 标准筛筛 分5 号 仓料 样，分别 称量 出 3 号、4 号和5 号 仓的筛 分通 过量。表A.1 振 动筛 的等 效筛 孔尺寸 标准筛筛孔（mm）2.36 4.75 9.5 13.2 16 19 26.5 31.5 37.5 振动筛筛孔(mm)3 4 6 11 15 19 22 30 35 41 A.2 试 验结 果 不同规 格料 仓的 振动 筛串 仓率按 式（A.2-1）计算，计算结 果记 入附 表A.2。R=M1/M2（A.2-1）式中：R 串 仓率（%）；M1 通过 质量，单 位为 克（g）；M2 试样 质量，单 位为 克（g）。表A.2 串 仓率 试验 记录 表 仓 号 试样质量（g）通过质量（g）串仓率（%）2 号仓 1 1 1 2 2 2 3 3 3 平均值 平均值 平均值 3 号仓 1 1 1 2 2 2 3 3 3 平均值 平均值 平均值 4 号仓 1 1 1 2 2 2 3 3 3 平均值 平均值 平均值 DB3305/T 1192019 7 表A.2 串 仓率 试验 记录 表（续）仓 号 试样质量（g）通过质量（g）串仓率（%）5 号仓 1 1 1 2 2 2 3 3 3 平均值 平均值 平均值 试验人 员：试 验日 期：DB3305/T 1192019 8 附 录 B（规范 性附 录）公路沥 青 混 合料 拌和 站现 场试验 室检 测能 力要 求 B.1 公 路沥 青 混 合料 拌和 站现场 试验 室检 测能 力 应 符合 表B,1 要求。表 B.1 公路 沥青 混 合料 拌和站 现场 试验 室检 测项 目表 序号 检测项目 现场试验室检测参数 1 粗集料 颗粒级配筛分，针片状颗粒含量，压碎值，密度，吸水率，含泥量，方解石含量，粗集料与沥青的粘附性 2 细集料 颗粒级配筛分，含泥量，亚甲蓝值，密度 3 矿 粉 颗粒级配筛分，亲水系数，密度 4 沥 青 针入度，延度，软化点，薄膜 或 旋转薄膜加热试验（老化后延 度），动力粘度（60），成份分析（光谱分析），乳化沥 青蒸发残留物含量，乳化沥青破乳速度 5 沥 青 混合料 密度，马歇尔稳定度、流值，旋转压实试验（Superpave 结 构），空隙率，矿料间隙率，最大理论密度，沥青 含量，矿料级配筛分，渗水系数 DB3305/T 1192019 9 附 录 C（资料 性 附 录）公路沥青 混 合料 拌和 站现 场试验 室主 要仪 器设 备配 置 C.1 公路 沥青 混 合料 拌和 站现场 试验 室主 要仪 器设 备配置 要求 参考 表C.1。表C.1 公路 沥青 混 合料 拌和站 现场 试验 室主 要仪 器设备 配置 参考 表 功 能室 仪 器设备名 称 数量 仪 器规格 测 量范围 分 度值 准 确度 集 料 室 电子天平 2 台 0-5kg 0.1g 0.1g 标准筛 1 套/烘 箱 2 个 300 1 1 游标卡尺 1 把 0-150mm/叶轮搅拌机 1 台 转速可调最高达 600 60r/min，直径 7510mm，定时精度 1s 压碎值试验仪 1 台/台 称 1 台 50 kg/静水天平 1 套 0-3 kg 0.1g 0.1g 电子台称 2 台 0-30 kg/5g 沥 青 混 合 料 室 沥青混合料搅拌机 1 台 容积大于 10L，控温精度 2 电子天平 2 台 5kg 0.1g 0.1g 电子天平 1 台 10kg 0.1g 0.1g 恒温水槽 1 台/0.5 静水天平 1 套 0-3kg 0.1g 0.1g 静水天平 1 套 0-5kg 0.1g 0.1g 数显恒温水浴箱 1 台 10-1 0 0 1/真空理论密度仪 1 台 能达 4kPa 负压 马歇尔稳定度仪 1 台 最大荷载不小于 25kN，准确 度 100N，加载速率能保持在5 0 5 m m/m i n，自动绘制荷载 位移曲线。脱模器 1 台/马歇尔击实仪 1 台 自动计数准确，击实功准确，性能稳定 烘 箱 2 台 300 1 1 抽提仪 1 台 宜采用回流式抽提仪或燃烧法沥青含量测定仪 旋转压实仪(适用于Superpave 结构)1 台/取芯机 1 台 功率不小于 4kW 路面渗水仪 1 台 新型，配压重块 沥 青 室 沥青针入度仪 1 台 0-10mm 0.1mm 0.1mm 沥青软化点仪 1 台 全自动红外线采集数据，控温精度 0.5。沥青延度仪（温度要求 0 5）1 台 0-100cm 0.1cm 0.1cm 沥青动力粘度试验仪器 1 台 18-580000Pa s 0.1Pa s 0.1Pa s DB3305/T 1192019 10 表C.1 公 路沥 青混 合料 拌和站 现场 试验 室主 要仪 器设备 配置 参考 表（续）功 能室 仪 器设备名 称 数量 仪 器规格 测 量范围 分 度值 准 确度 沥 青 室 光谱分析仪 1 台 光谱范围：4000-350cm-1，分辨 率：0.75cm-1 低温恒温水槽 1 台 容量10L/0.1 精密温度计 2 支 0-5 0/0.1 冰 柜 1 台/DB3305/T 1192019 11 参 考 文 献 1 JTG F80/1 公 路工 程质量 检验 评定 标准 2 DB33/T 2003 高速 公路项 目建 设管 理规 范 3 浙江 省高 速公 路沥 青路面 规范 化施 工指 南
