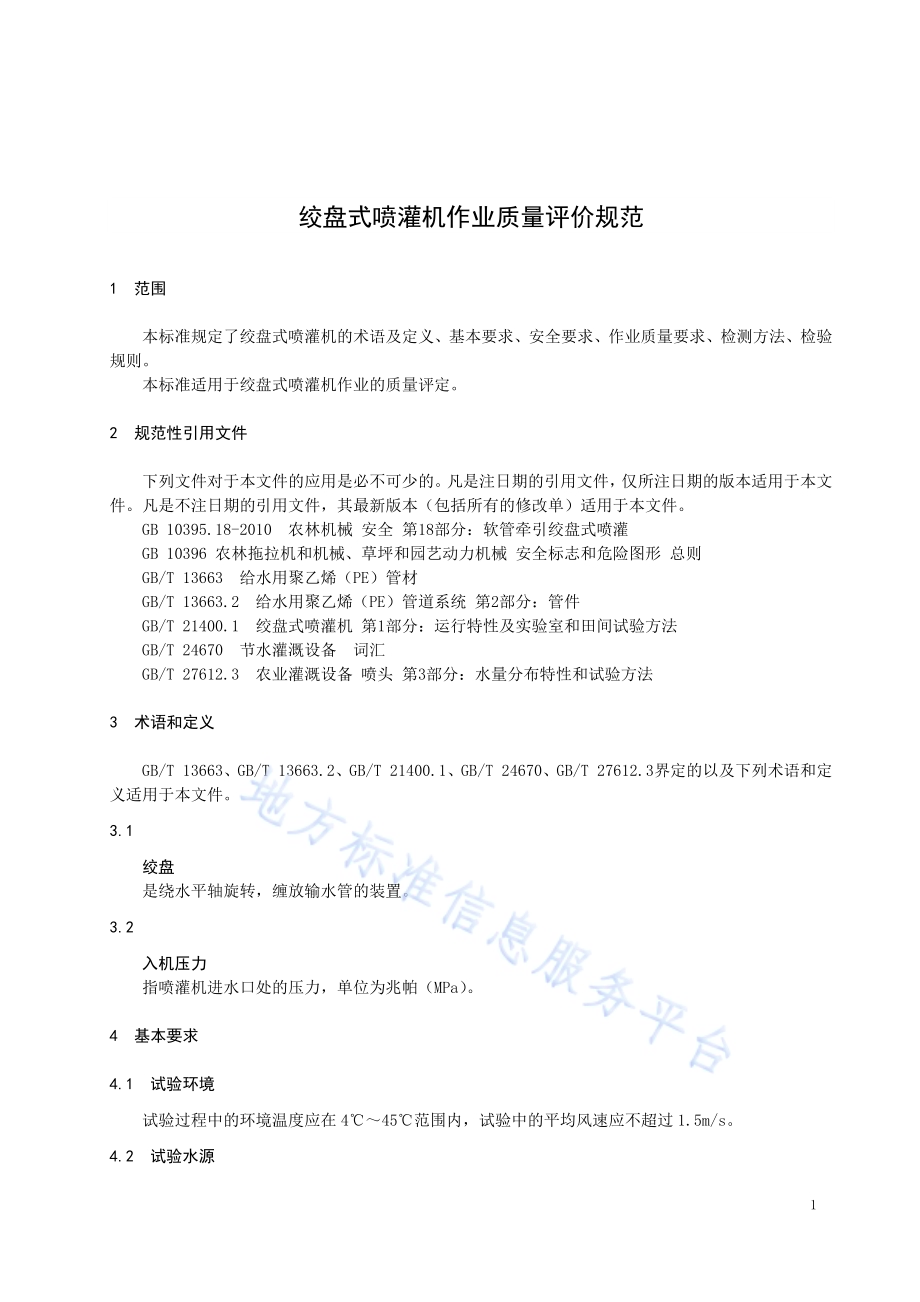

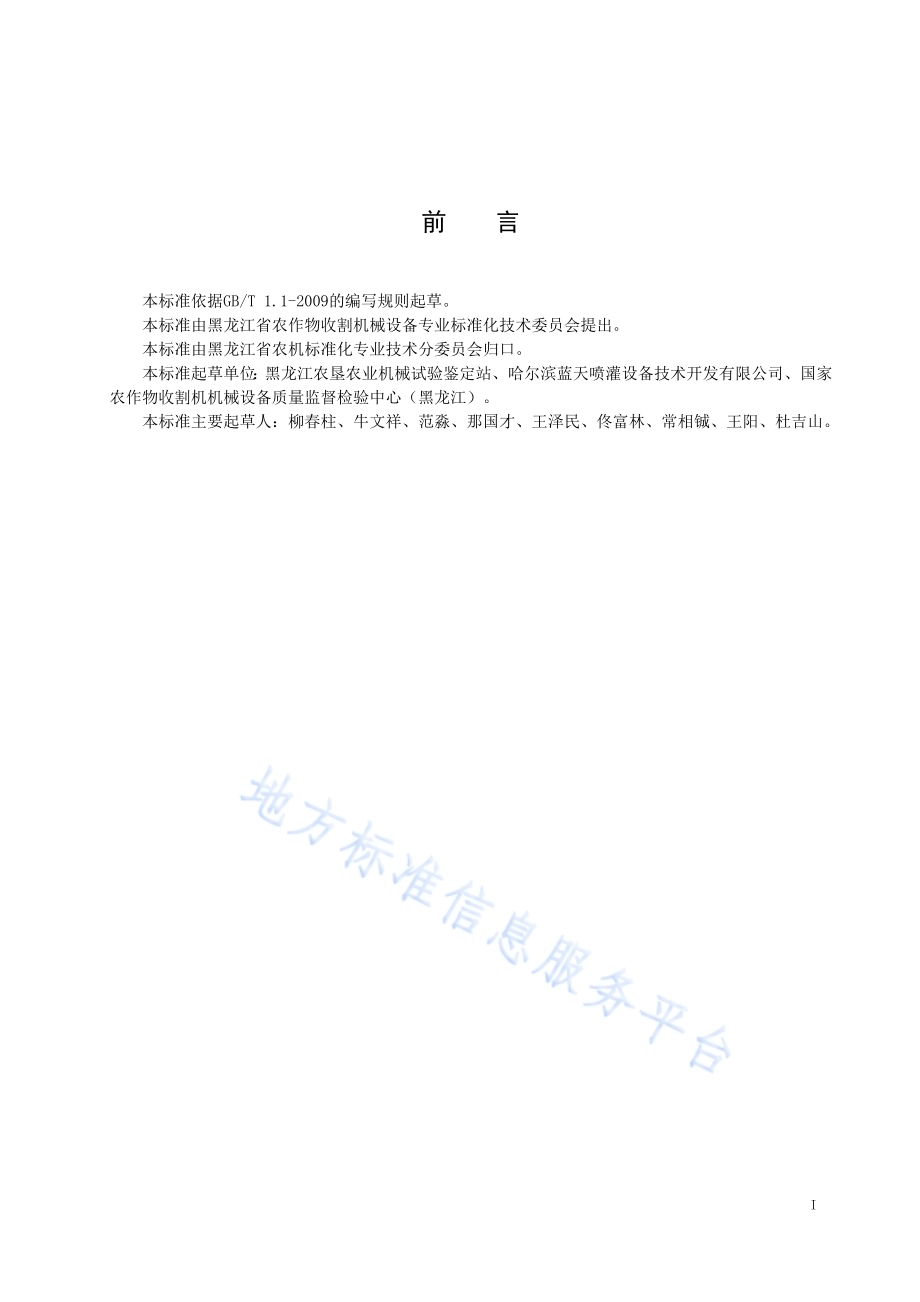

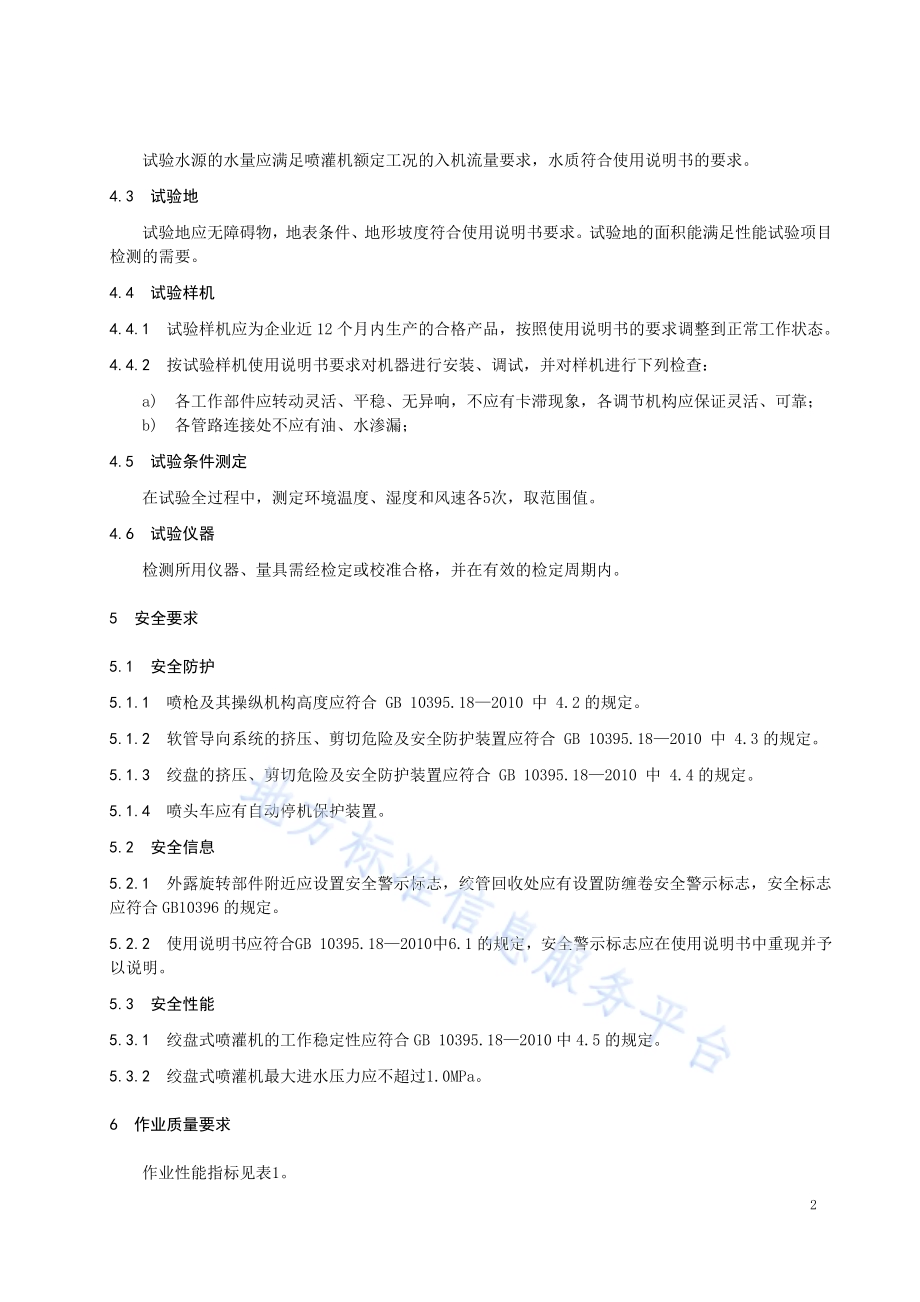

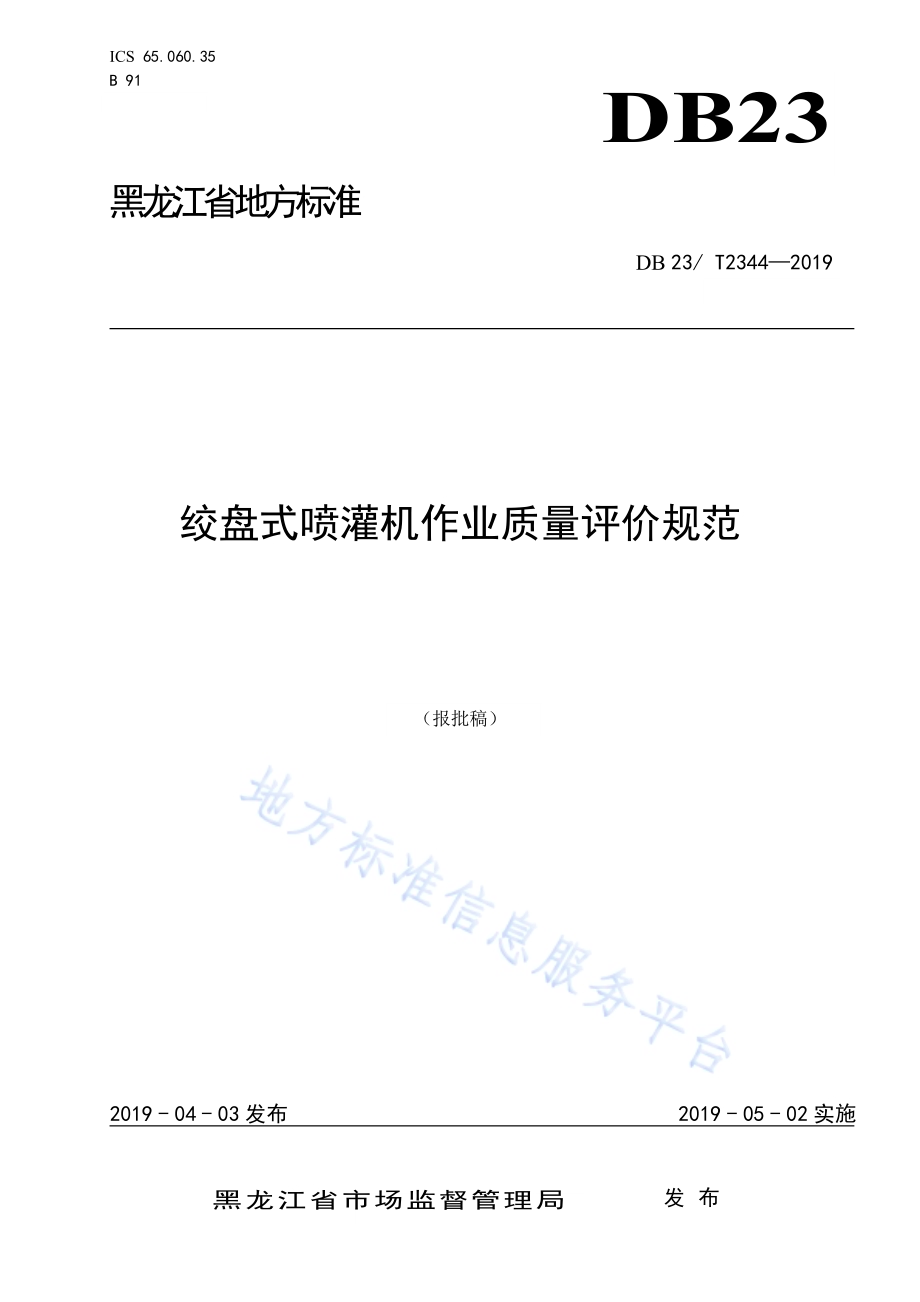

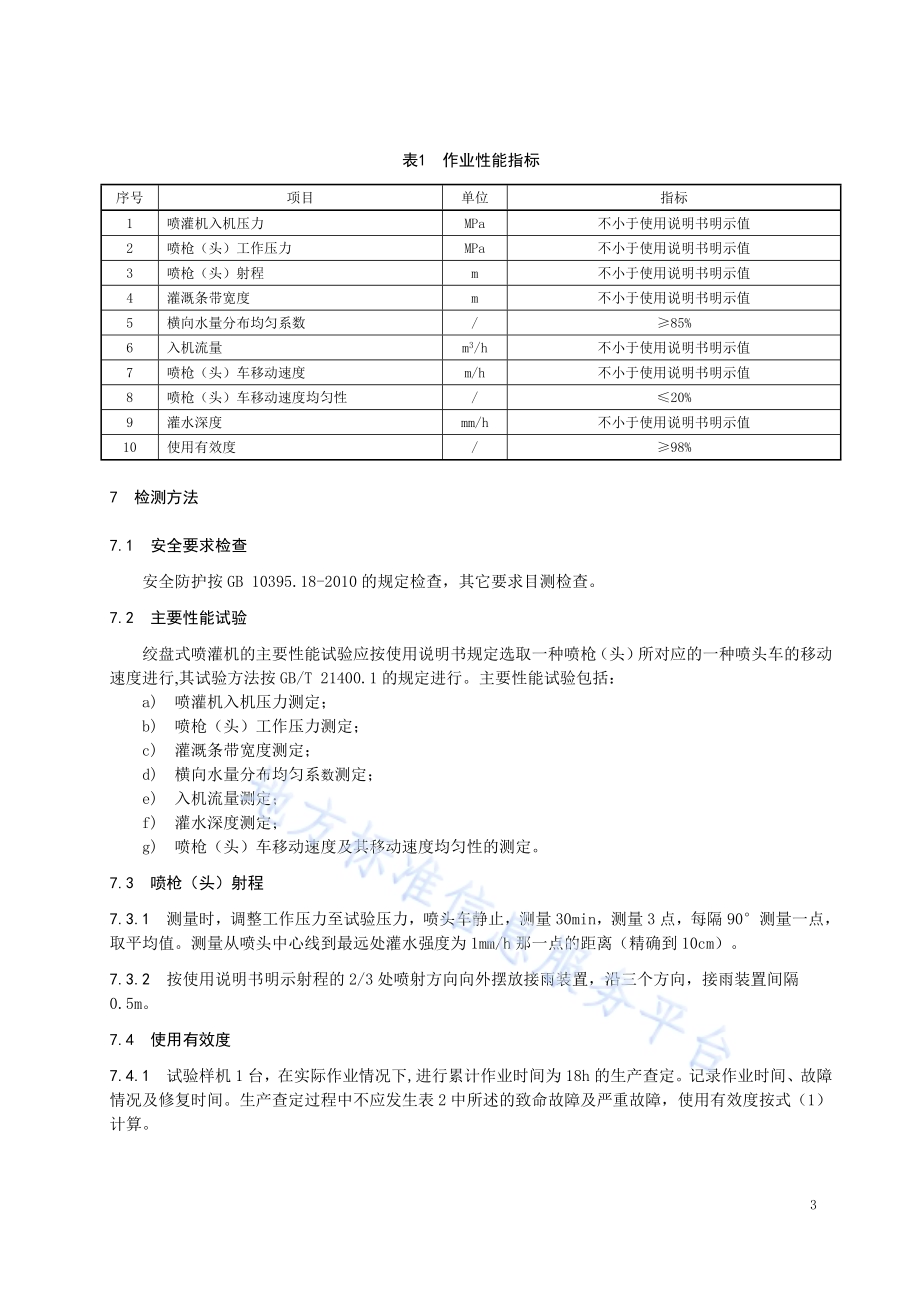

ICS65.060.35 B 91 DB23 黑龙江省地方标准 DB 23/T23442019 绞盘式喷灌机作业质量评价规范（报批稿）2019-04-03发布 2019-05-02实施 黑龙江省市场监督管理局 发 布 I前 言 本标准依据GB/T 1.1-2009的编写规则起草。本标准由黑龙江省农作物收割机械设备专业标准化技术委员会提出。本标准由黑龙江省农机标准化专业技术分委员会归口。本标准起草单位：黑龙江农垦农业机械试验鉴定站、哈尔滨蓝天喷灌设备技术开发有限公司、国家农作物收割机机械设备质量监督检验中心（黑龙江）。本标准主要起草人：柳春柱、牛文祥、范淼、那国才、王泽民、佟富林、常相铖、王阳、杜吉山。1绞盘式喷灌机作业质量评价规范 1范围 本标准规定了绞盘式喷灌机的术语及定义、基本要求、安全要求、作业质量要求、检测方法、检验规则。本标准适用于绞盘式喷灌机作业的质量评定。2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 10395.18-2010 农林机械 安全 第18部分：软管牵引绞盘式喷灌 GB 10396 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则 GB/T 13663 给水用聚乙烯（PE）管材 GB/T 13663.2 给水用聚乙烯（PE）管道系统 第2部分：管件 GB/T 21400.1 绞盘式喷灌机 第1部分：运行特性及实验室和田间试验方法 GB/T 24670 节水灌溉设备 词汇 GB/T 27612.3 农业灌溉设备 喷头 第3部分：水量分布特性和试验方法 3术语和定义 GB/T 13663、GB/T 13663.2、GB/T 21400.1、GB/T 24670、GB/T 27612.3界定的以及下列术语和定义适用于本文件。3.1 绞盘 是绕水平轴旋转，缠放输水管的装置。3.2 入机压力 指喷灌机进水口处的压力，单位为兆帕（MPa）。4基本要求 4.1试验环境 试验过程中的环境温度应在445范围内，试验中的平均风速应不超过1.5m/s。4.2试验水源 2试验水源的水量应满足喷灌机额定工况的入机流量要求，水质符合使用说明书的要求。4.3试验地 试验地应无障碍物，地表条件、地形坡度符合使用说明书要求。试验地的面积能满足性能试验项目检测的需要。4.4试验样机 4.4.1试验样机应为企业近12个月内生产的合格产品，按照使用说明书的要求调整到正常工作状态。4.4.2按试验样机使用说明书要求对机器进行安装、调试，并对样机进行下列检查：a)各工作部件应转动灵活、平稳、无异响，不应有卡滞现象，各调节机构应保证灵活、可靠；b)各管路连接处不应有油、水渗漏；4.5试验条件测定 在试验全过程中，测定环境温度、湿度和风速各5次，取范围值。4.6试验仪器 检测所用仪器、量具需经检定或校准合格，并在有效的检定周期内。5安全要求 5.1安全防护 5.1.1喷枪及其操纵机构高度应符合 GB 10395.182010 中 4.2的规定。5.1.2软管导向系统的挤压、剪切危险及安全防护装置应符合 GB 10395.182010 中 4.3的规定。5.1.3绞盘的挤压、剪切危险及安全防护装置应符合 GB 10395.182010 中 4.4的规定。5.1.4喷头车应有自动停机保护装置。5.2安全信息 5.2.1外露旋转部件附近应设置安全警示标志，绞管回收处应有设置防缠卷安全警示标志，安全标志应符合GB10396的规定。5.2.2使用说明书应符合 GB 10395.182010 中 6.1的规定，安全警示标志应在使用说明书中重现并予以说明。5.3安全性能 5.3.1绞盘式喷灌机的工作稳定性应符合GB 10395.182010中4.5的规定。5.3.2绞盘式喷灌机最大进水压力应不超过 1.0MPa。6作业质量要求 作业性能指标见表1。3表1作业性能指标 序号 项目 单位 指标 1 喷灌机入机压力 MPa 不小于使用说明书明示值 2 喷枪（头）工作压力 MPa 不小于使用说明书明示值 3 喷枪（头）射程 m 不小于使用说明书明示值 4 灌溉条带宽度 m 不小于使用说明书明示值 5 横向水量分布均匀系数/85%6 入机流量 m3/h 不小于使用说明书明示值 7 喷枪（头）车移动速度 m/h 不小于使用说明书明示值 8 喷枪（头）车移动速度均匀性/20%9 灌水深度 mm/h 不小于使用说明书明示值 10 使用有效度/98%7检测方法 7.1安全要求检查 安全防护按GB 10395.18-2010的规定检查，其它要求目测检查。7.2主要性能试验 绞盘式喷灌机的主要性能试验应按使用说明书规定选取一种喷枪（头）所对应的一种喷头车的移动速度进行,其试验方法按GB/T 21400.1的规定进行。主要性能试验包括：a)喷灌机入机压力测定；b)喷枪（头）工作压力测定；c)灌溉条带宽度测定；d)横向水量分布均匀系数测定；e)入机流量测定；f)灌水深度测定；g)喷枪（头）车移动速度及其移动速度均匀性的测定。7.3喷枪（头）射程 7.3.1测量时，调整工作压力至试验压力，喷头车静止，测量30min，测量3点，每隔90测量一点，取平均值。测量从喷头中心线到最远处灌水强度为1mm/h那一点的距离（精确到10cm）。7.3.2按使用说明书明示射程的2/3处喷射方向向外摆放接雨装置，沿三个方向，接雨装置间隔0.5m。7.4使用有效度 7.4.1试验样机1台，在实际作业情况下,进行累计作业时间为18h的生产查定。记录作业时间、故障情况及修复时间。生产查定过程中不应发生表2中所述的致命故障及严重故障，使用有效度按式（1）计算。4.(1)%100 g zzT TTK式中：使用有效度；K试验样机作业时间，单位为小时（h）；zT试验样机故障排除时间，单位为小时（h）。gT7.4.2故障分级 故障分级见表2。表2故障分级 故障分级 故障分级原则 故障示例 致命故障 导致功能完全丧失或造成重大经济损失的故障；危及作业安全、导致人身伤亡或引起重要总成（系统）报废。绞管断裂、减速器总成损坏等 严重故障 导致功能严重下降或经济损失显著的故障；主要零部件损坏、关键部位的紧固件损坏。轮胎、排管丝杠、传动系统等主要零部件损坏等 一般故障 导致功能下降或经济损失增加的故障；一般的零部件和标准件损坏或脱落，通过调整或更换便可修复。联接管件漏水、易损件损坏等 8检验规则 8.1检验项目分类 检验项目按其对绞盘式喷灌机作业质量影响的程度分为A、B两类，见表3。表3检验项目分类 类别 序号 项目名称 1 安全防护 2 安全信息 3 安全要求 安全性能 4 灌溉条带宽度 5 使用有效度 A 6 横向水量分布均匀系数 1 入机流量 2 灌水深度 3 喷头车移动速度 4 喷头车移动速度均匀性 5 喷灌机入机压力 B 6 喷枪（头）工作压力 5表3 检验项目分类（续）类别 序号 项目名称 7 喷枪（头）射程 8.2判定规则 对检验项目进行逐项考核。A类项目全部合格，B类项目不多于1项不合格时，判定绞盘式喷灌机作业质量为合格；否则为不合格。_
