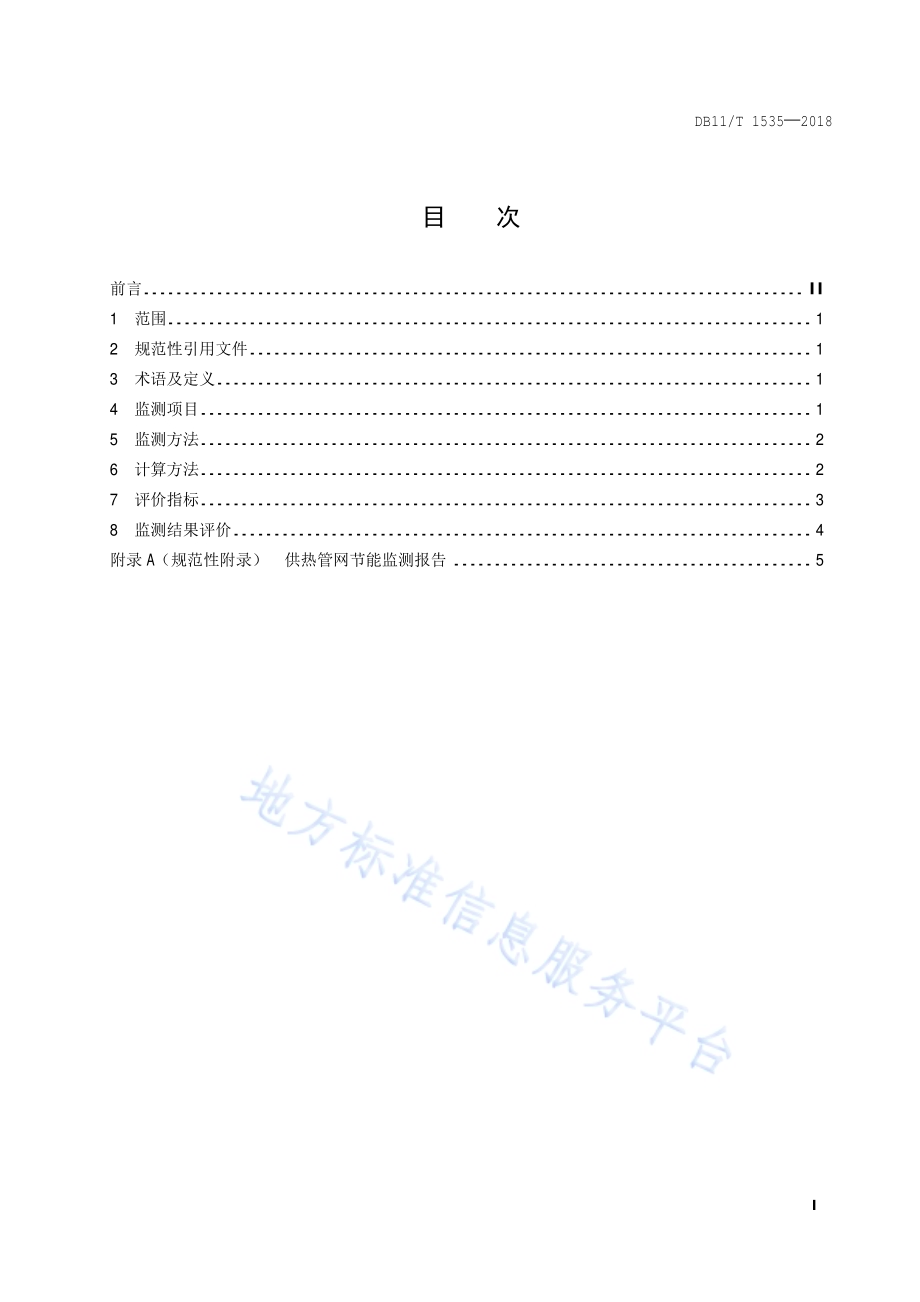

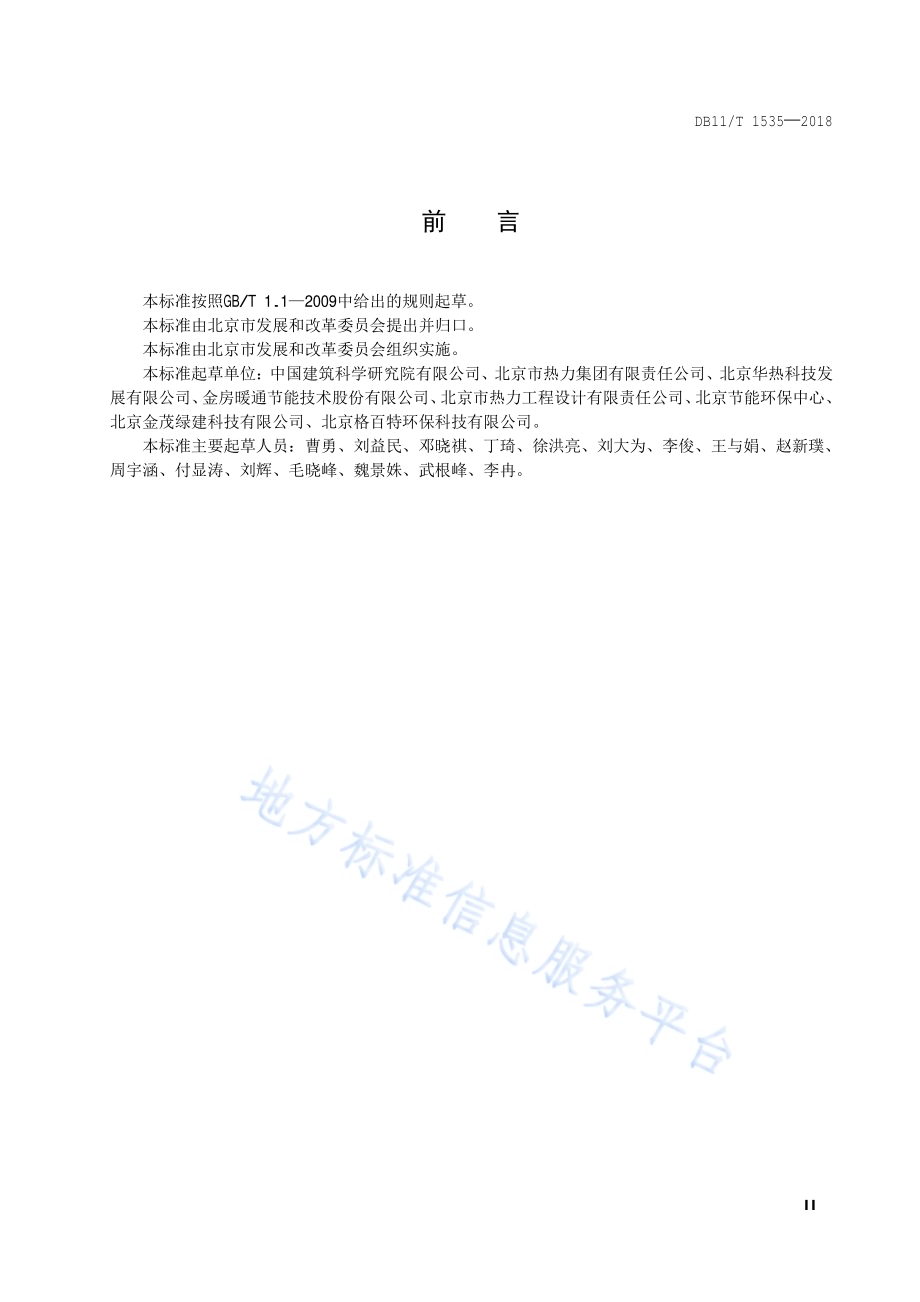

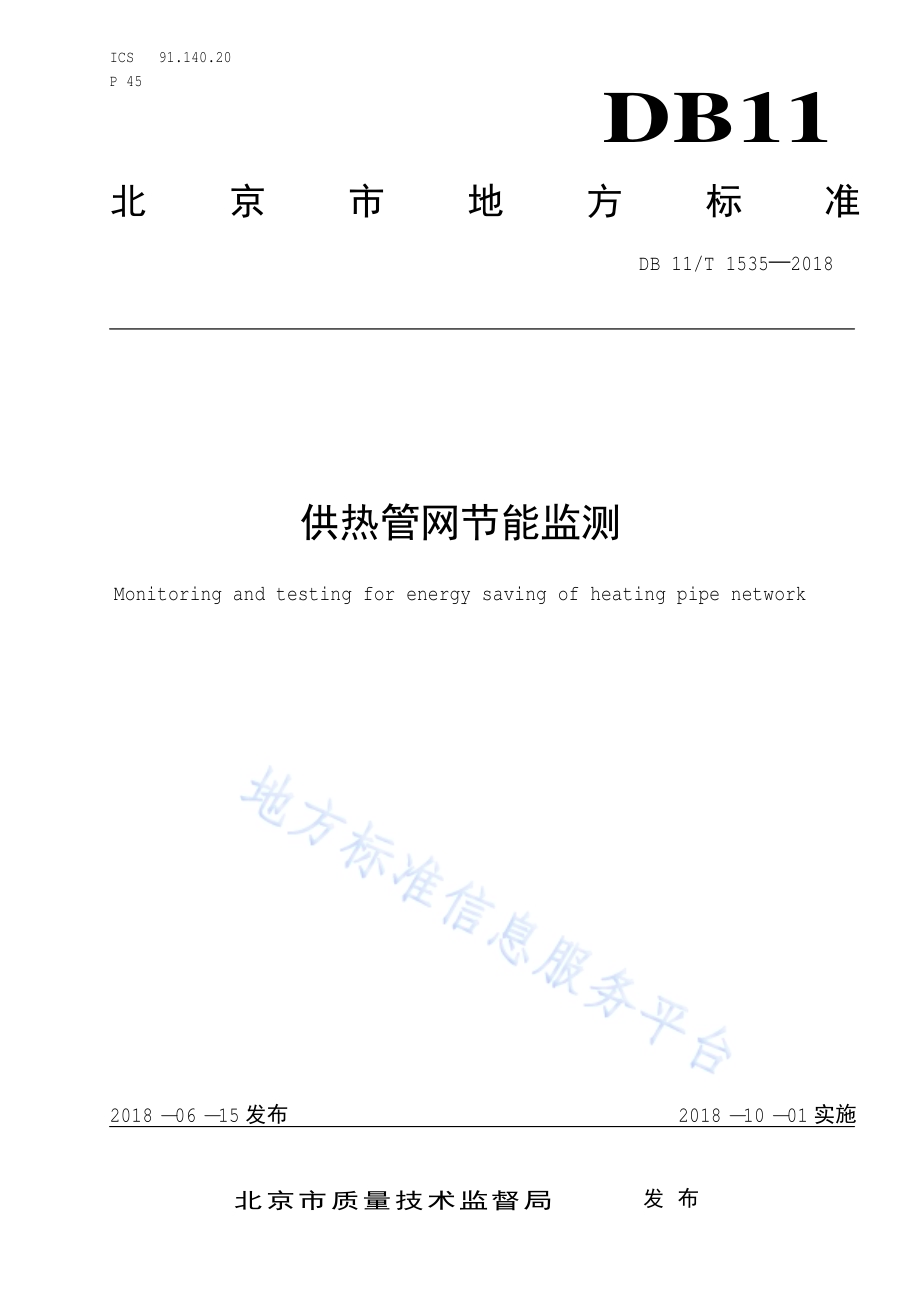

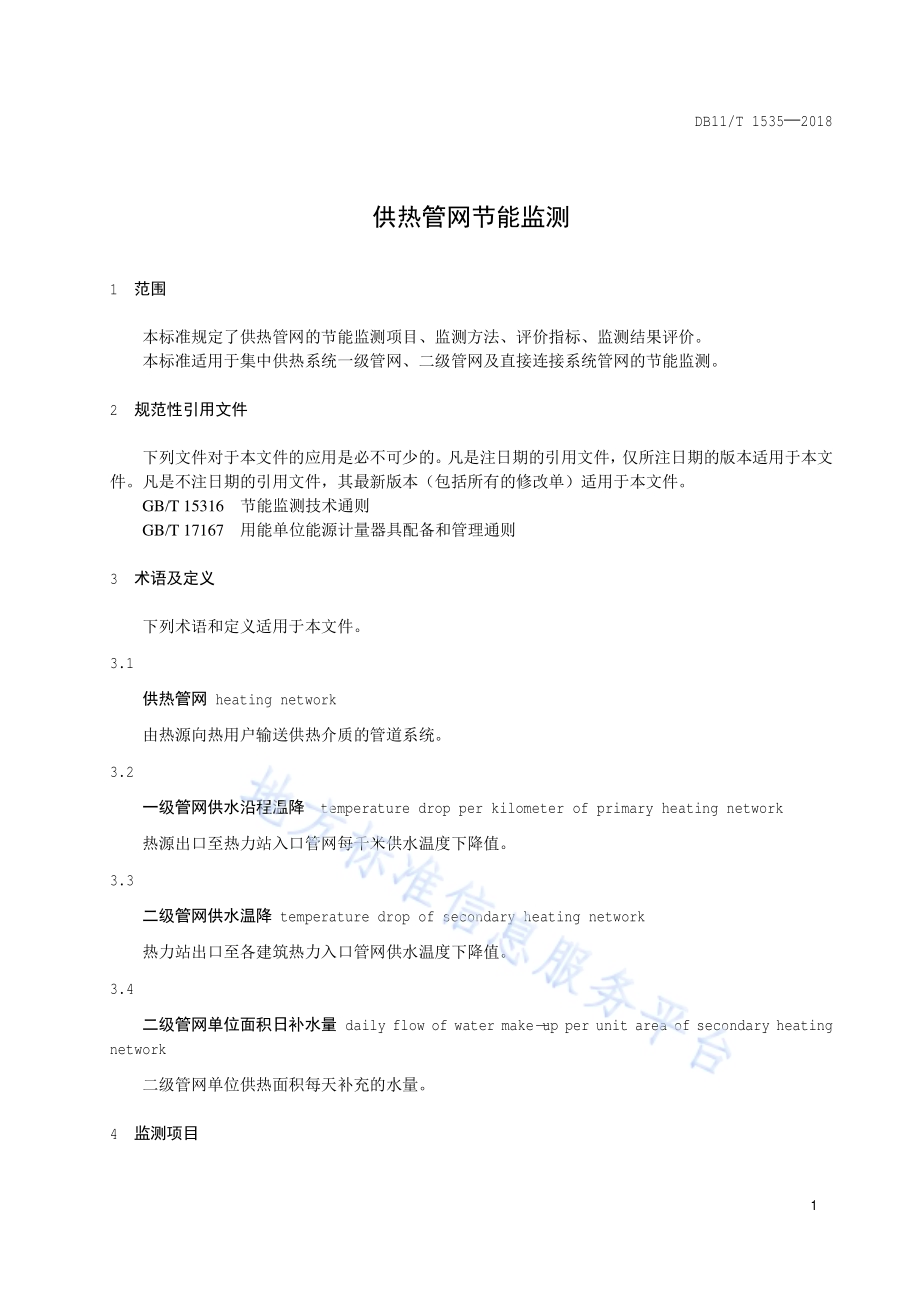

ICS 91.140.20 P 45 DB11 北京市地方标准 DB 11/T 1535 2018 供热管网节能监测 Monitoring and testing for energy saving of heating pipe network 2018-06-15发布 2018-10-01实施 北京市质量技术监督局 发布 DB11/T 1535 2018 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语及定义.1 4 监测项目.1 5 监测方法.2 6 计算方法.2 7 评价指标.3 8 监测结果评价.4 附录 A（规范性附录）供热管网节能监测报告.5 DB11/T 1535 2018 II 前 言 本标准按照 GB/T 1.1 2009中给出的规则起草。本标准由北京市发展和改革委员会提出并归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：中国建筑科学研究院有限公司、北京市热力集团有限责任公司、北京 华 热科 技 发 展有限公司、金房暖通 节能 技 术 股份 有限公司、北京市热力 工程设 计有限责任公司、北京节能 环保 中 心、北京 金茂绿 建科 技 有限公司、北京 格百特环保 科 技 有限公司。本标准 主要 起草 人 员：曹勇、刘益民、邓晓祺、丁琦、徐洪亮、刘大为、李俊、王与娟、赵新璞、周宇涵、付显涛、刘辉、毛晓峰、魏景姝、武根峰、李冉。DB11/T 1535 2018 1 供热管网节能监测 1 范围 本标准规定 了 供热管网的节能监测项目、监测方法、评价指标、监测结果评价。本标准 适 用 于 集中供热 系统一级 管网、二级 管网及 直接连接系统 管网的节能监测。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修 改单）适 用 于 本文件。GB/T 15316 节能监测 技 术 通 则 GB/T 17167 用能单位能 源 计 量 器具配备 和管 理 通 则 3 术语及定义 下列 术语和定义 适 用 于 本文件。3.1 供热管网 heating network 由热 源 向 热用 户输送 供热 介质 的管 道 系统。3.2 一级管网供水沿程温降 temperature drop per kilometer of primary heating network 热 源 出口 至 热力 站入 口管网 每千米 供 水温度 下 降值。3.3 二级管网供水温降 temperature drop of secondary heating network 热力 站 出口 至各 建筑热力 入 口管网供 水温度 下 降值。3.4 二级管网单位面积日补水量 daily flow of water make-up per unit area of secondary heating network 二级 管网单位供热 面积每天补充 的 水 量。4 监测项目 DB11/T 1535 2018 2 4.1 检查项目 检查 项目 包括：一级 管网、二级 管网 各 设 备（如：阀门、换 热 器），应 有定 期 的 检 修 记 录，是 否 有 漏水现象；一级 管网、二级 管网 保 温 是 否完好，是 否 有 剥落现象；管网 安装 的计 量 器具 的准 确度、配备率 及 安装 要 求 是 否符合 GB/T 17167及 GB/T 15316的规定；现场 计 量 器具 工 作状态 是 否完好，计 量 数据记 录 是 否完善。4.2 测试项目 测 试 项目 包括：热 源 侧 一级 管网供 水 出口 温度；热力 站 一级 管网供 水入 口 温度；热力 站 二级 管网供 水 出口 温度；建筑热力 入 口供 水温度；二级 管网 日 补水 量。5 监测方法 5.1 测试条件 5.1.1 供热管网节能监测 应 在 供热 系统 正常运行 120h后进行，测 试 期 间 热 源 供 水温度 的 逐时值 应不 低于 35。5.1.2 温度 测 试时间 应不 小 于 0.5h，每 10min记 录 一 次，取 算 数平均值作 为 测 试 结果。5.1.3 温度 测 试 前 1h及测 试 期 供 水温度波动 应不大于 1，应 采 用 自动检 测 仪器进行同步检 测。5.2 测试仪表 5.2.1 测 试 所 用计 量 仪表 应 满足 测 试 项目的 要 求，并 应 在检 定 周期 内。5.2.2 测 试仪表 应 符合表 1的规定。表 1 测试仪表及准确度要求 仪表名称 检 测 参数 准 确度 温度 计 水温 0.2 流 量 计 流 量 2.5%5.3 测试方法 5.3.1 温度 测 试点宜采 用 现场已 有测 点，若 现场 无 测 点 则 采 用 贴壁 测 试，一级 管网 水温 测 试点 应 布置在 热 源 供 水 出口及热力 站 供 水入 口 处，二级 管网供 水温 测 试点 应 布置 在 热力 站 二级 管网供 水 出口 处 及 各建筑热力 入 口 处。5.3.2 补水 量 测 试 应 进行 连 续 24h监测，若 现场已安装 计 量 仪表 可对 现场 计 量 仪表进行 校 准，确 认 可 靠 后 可 选 用 现场仪表进行 监测。6 计算方法 6.1 一级管网供水沿程温降 DB11/T 1535 2018 3 一级 管网供 水 沿 程 温降 应 按 式（1）计算：crtttL-D=.(1)式 中：t D 一级 管网供 水 沿 程 温降，单位 为 摄氏 度每千米（/km）；ct 热 源 侧 一级 管网供 水 出口 温度，单位 为 摄氏 度（）；rt 热力 站 一级 管网供 水入 口 温度，单位 为 摄氏 度（）；L 被 测 试 的 一级 管网 长 度（km）。6.2 二级管网供水温降 二级 管网供 水温降 应 按 式（2）计算：crttt D=-.(2)式 中：t D 二级 管网供 水温降，单位 为 摄氏 度（）；ct 热力 站 二级 管网供 水 出口供 水温度，单位 为 摄氏 度（）；rt 建筑热力 入 口供 水温度，单位 为 摄氏 度（）。6.3 二级管网单位面积日补水量 二级 管网单位 面积 日 补水 量应 按 式（3）计算：MmS=.(3)式 中：m 二级 管网单位 面积 日 补水 量，单位 为 升（L）；M 二级 管网 日 补水 量，单位 为 升（L）；S 供 暖 面积，单位 为 平 方 米（m2）。7 评价指标 7.1 一级管网供水沿程温降指标 一级 管网供 水 沿 程 温降 应不大于 0.1/km。7.2 二级管网供水温降指标 二级 管网供 水温降 应不大于 1.5。7.3 二级管网单位面积日补水量 二级 管网单位 面积 日 补水 量应不大于 0.25 L。DB11/T 1535 2018 4 8 监测结果评价 8.1 供热管网 检查 结果 应 符合 4.1的 要 求，测 试 结果 应 符合 第 7章 评价指标的 要 求。8.2 采 用 直接连接 的供 暖系统，在 评价 其 管网 运行 情况 时采 用 二级 管网评价指标。8.3 监测 机构 在 监测报告中 应 做 出监测结果的评价。并提出改 进 建 议，供热 系统 节能监测报告 格 式见 附录 A。DB11/T 1535 2018 5 A A 附 录 A（规范性附录）供热管网节能监测报告 供热管网节能监测报告 如表 A.1所 示。表 A.1 供热管网节能监测报告 样 表 报告 编号：委 托 单位 监测 日期 被 监测单位 监测 依 据 监测 地 点 系统 情况描述：（设 备配 置、管网 长 度、建筑 物 数 量、供 暖 面积 等）检查 项目 序号 检查 项目 检查 结果 1 现场 计 量 仪表配备 及 运行 情况 2 一级 管网（二级 管网）保 温 情况 3 一级 管网（二级 管网）管 道 及 阀门 处损坏、漏水 等情况 测 试 项目 序号 监测项目 单位 测 试 结果 评价指标 结果评定 1 一级 管网供 水 沿 程 温降/km 0.1/km 2 二级 管网供 水温降 1.5 3 二级 管网单位 面积 日 补水 量（供 暖 面积 可 从 设 计 图纸等 资料 中 获 取）L 0.25L 监测结果评价及改 进 建 议：监测单位：（盖章）签 发 日期：编制：审核：批 准：_
