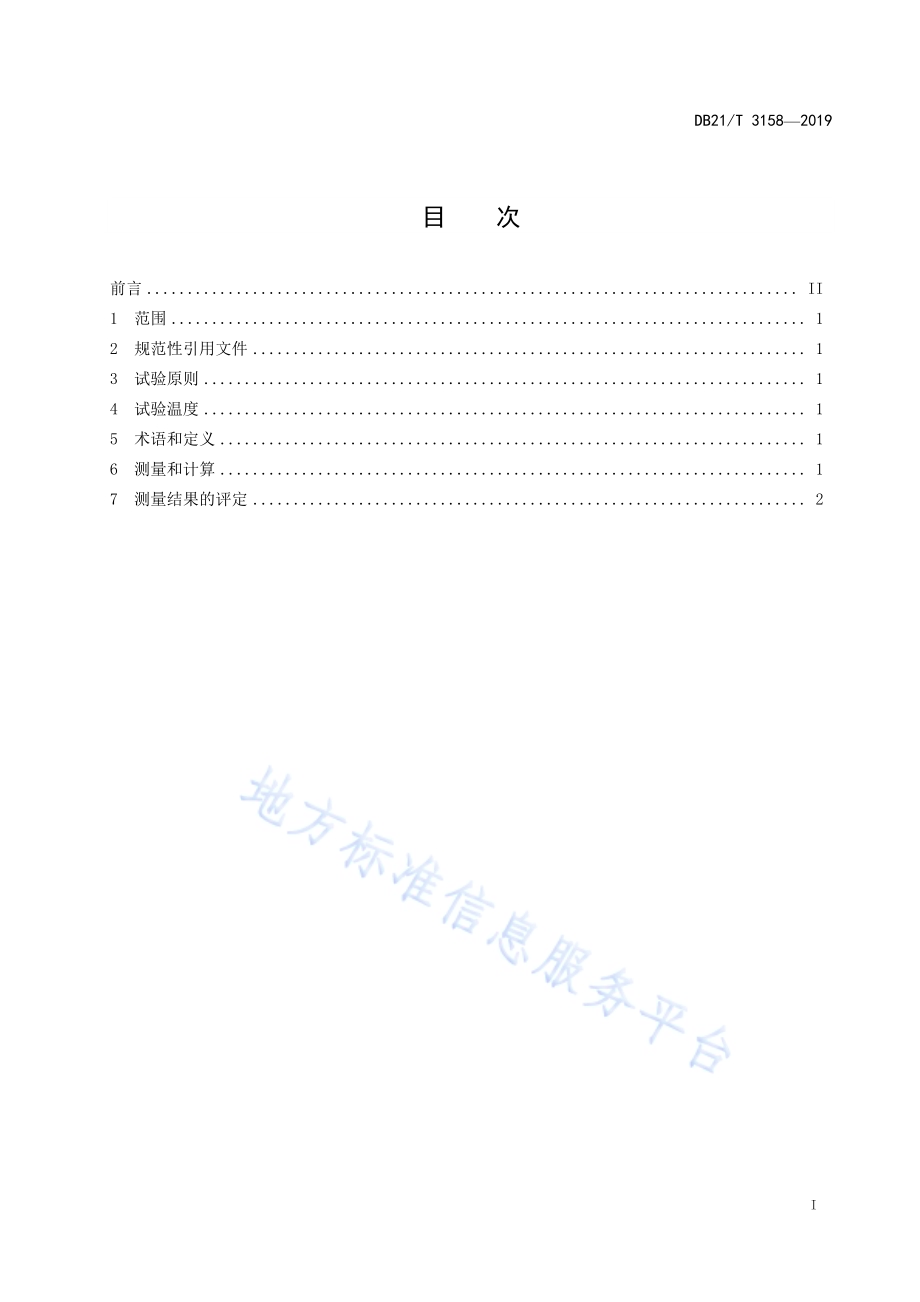

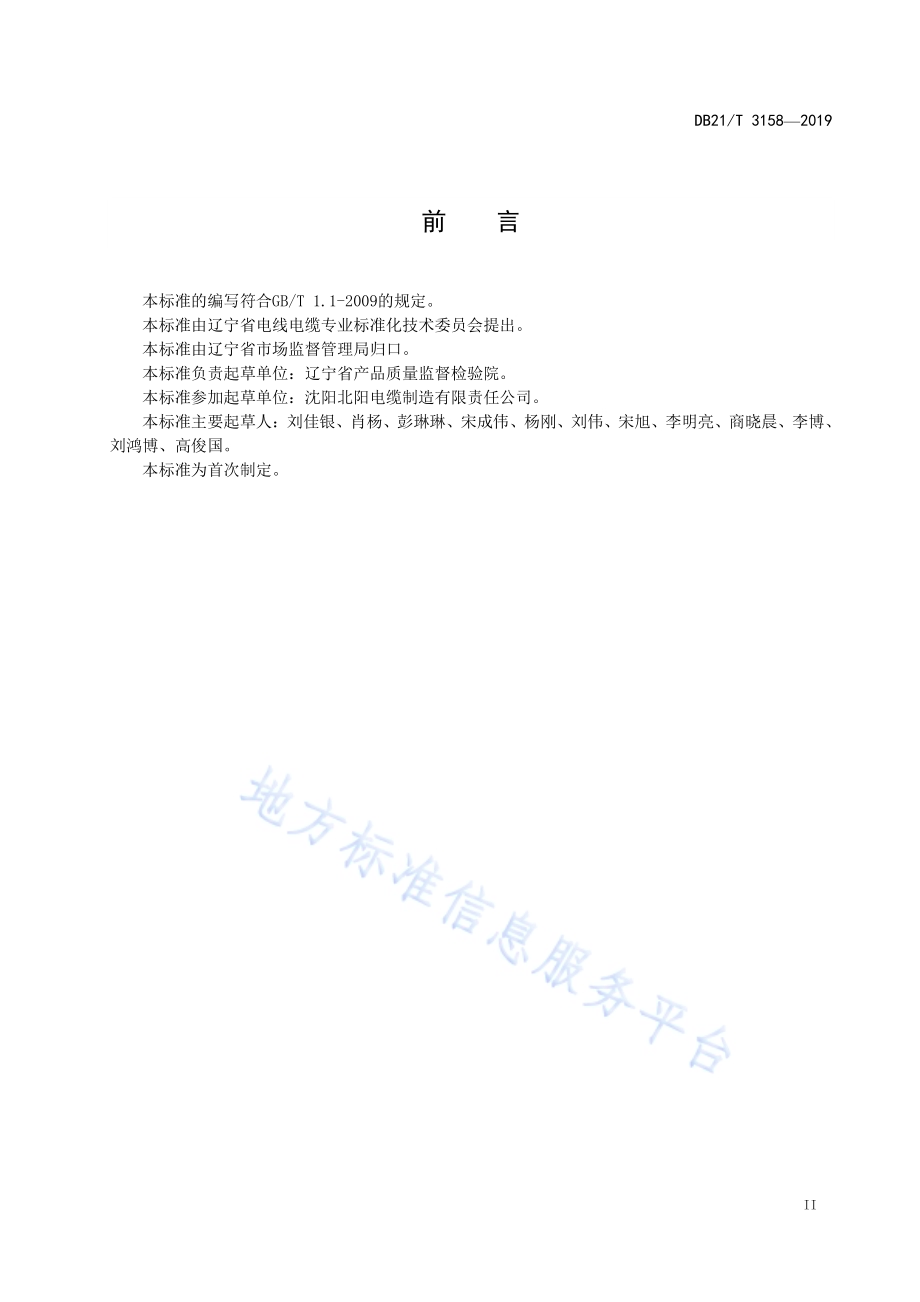

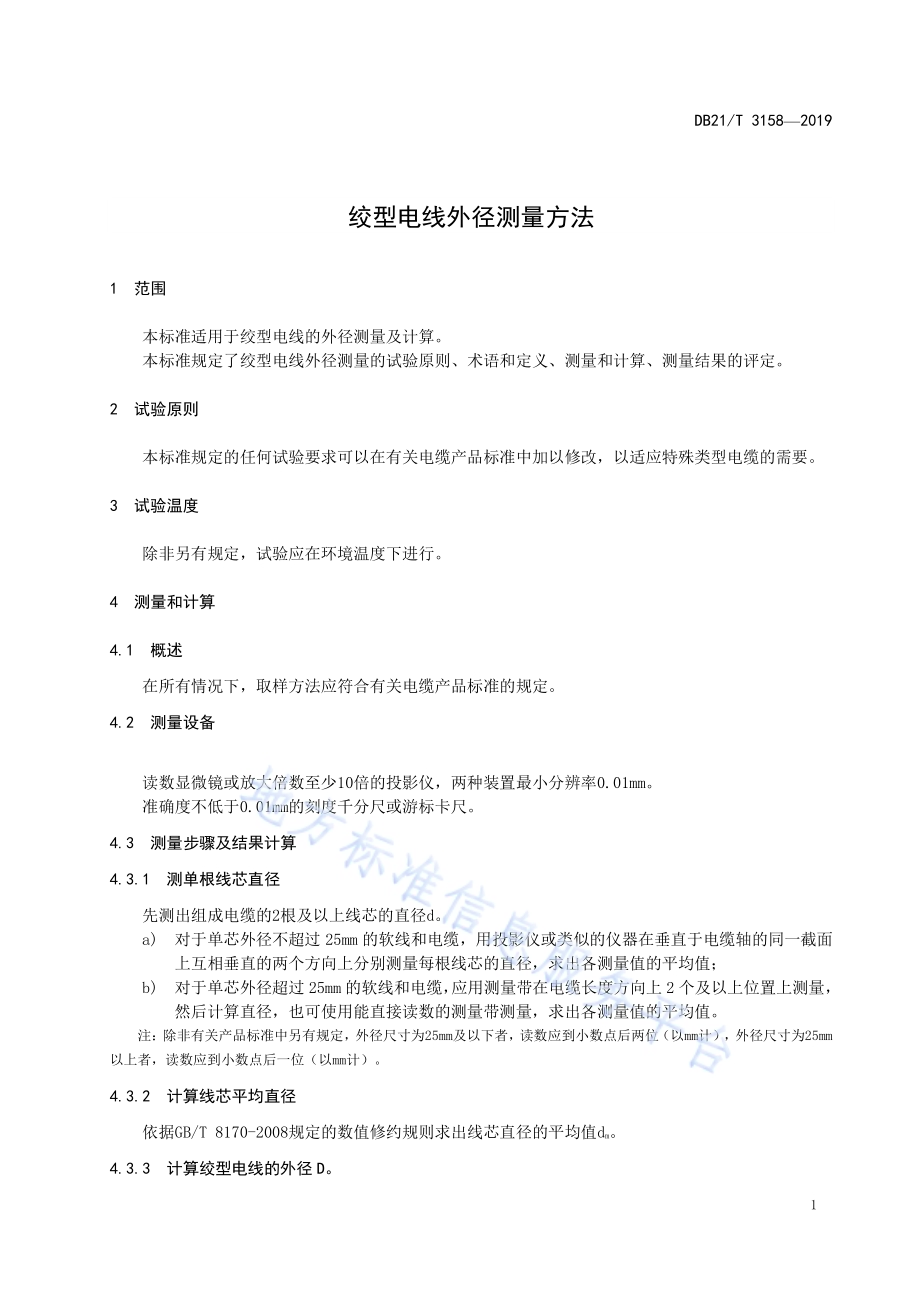

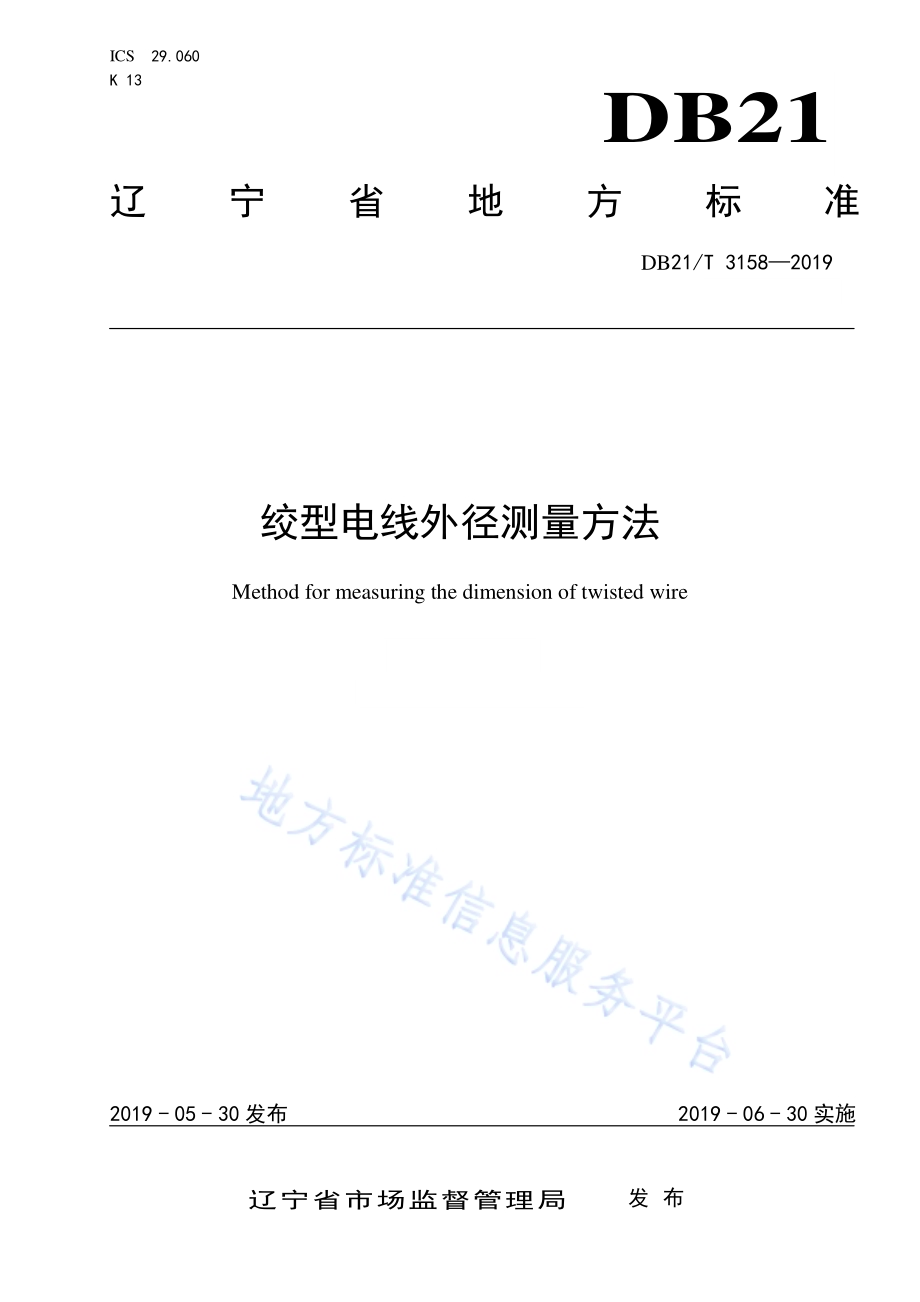

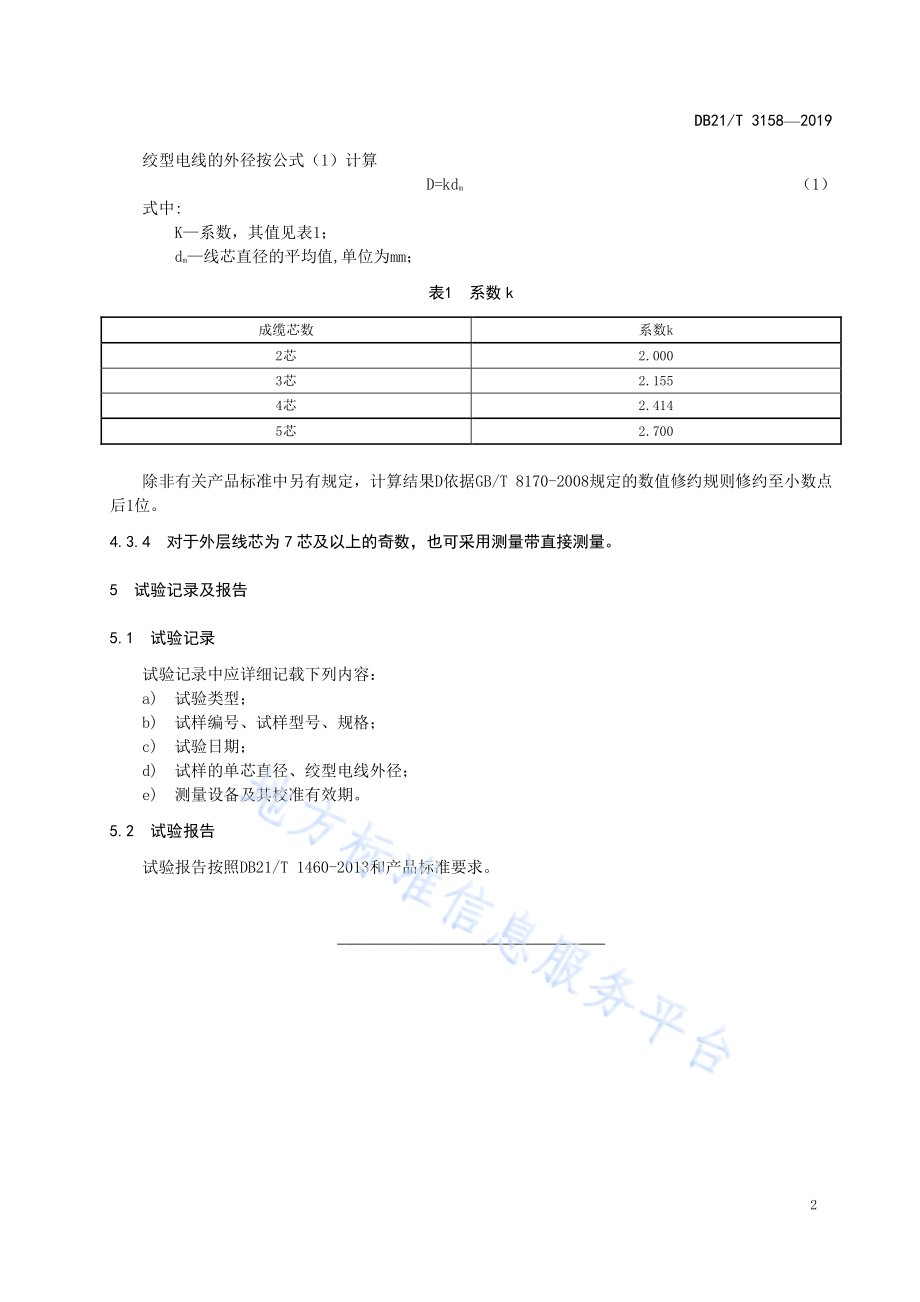

ICS 29.060 K 13 DB21 辽宁省 地 方 标 准 DB21/T 3158 2019 绞型电线 外径测量 方法 Method for measuring the dimension of twisted wire 2019-05-30 发布 2019-06-30 实施 辽 宁 省 市 场 监 督 管 理 局 发布 DB21/T 3158 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 试 验原 则.1 4 试 验温 度.1 5 术 语和 定义.1 6 测 量和 计算.1 7 测 量结 果的 评定.2 DB21/T 3158 2019 II 前 言 本标准 的编 写符 合GB/T 1.1-2009 的规 定。本标准 由 辽 宁省 电线 电缆 专业标 准化 技术 委员 会 提 出。本标准 由辽 宁 省 市场 监督 管理局 归口。本标准 负责 起草 单位：辽 宁省产 品质 量监 督检 验院。本标准 参加 起草 单位：沈 阳北阳 电缆 制造 有限 责任 公司。本标准 主要 起草 人：刘 佳 银、肖杨、彭琳 琳、宋 成 伟、杨刚、刘伟、宋旭、李 明亮、商 晓晨、李博、刘鸿博、高 俊国。本标准 为首 次制 定。DB21/T 3158 2019 1 绞 型电线 外径测量 方法 1 范围 本标准 适用 于绞 型电 线的 外径测 量及 计算。本标准 规定 了绞 型电 线外 径 测量 的试 验原 则、术语 和定义、测 量和 计算、测 量结果 的评定。2 试验原 则 本 标准 规定 的任 何试 验要 求可以 在有 关电 缆产 品标 准中加 以修 改，以适 应特 殊类型 电缆 的需 要。3 试验温 度 除非另 有规 定，试验 应在 环境温 度下 进行。4 测量和 计算 4.1 概述 在所有 情况 下，取样 方法 应符合 有关 电缆 产品 标准 的规定。4.2 测量设备 读数显 微镜 或放 大倍 数至 少10倍 的投 影仪，两 种装 置 最小 分辨 率0.01mm。准确度 不低 于0.01mm 的刻 度千分 尺或 游标 卡尺。4.3 测量步 骤 及 结果 计算 4.3.1 测单根 线芯 直径 先测出 组成 电缆 的2 根及 以 上线芯 的直 径d。a)对于单 芯外 径不 超 过 25mm 的软线 和电 缆，用投 影仪 或类似 的仪 器在 垂直 于电 缆轴的 同一 截 面上互相 垂直 的 两 个方 向上 分别测 量 每 根线 芯的 直径，求出 各测 量值 的平 均值；b)对于单 芯外 径超 过 25mm 的 软线和 电缆，应 用测 量带 在 电缆长 度方 向 上 2 个 及以 上位置 上测 量，然后计 算直 径，也可 使用 能直接 读数 的测 量带 测量，求出 各测 量值 的平 均值。注：除非有关产品标准中另有规定，外径尺寸 为25mm 及以下 者，读数应到小数点后两位（以mm计），外径尺寸为25mm以上者，读数应到小数点后一位（以mm计）。4.3.2 计算线 芯平 均直 径 依据GB/T 8170-2008 规定 的 数值 修约 规则 求出 线芯 直径的 平均 值dm。4.3.3 计算绞 型电 线的外径 D。DB21/T 3158 2019 2 绞型电 线的 外径 按公 式（1）计算 D=kdm（1）式中:K系 数，其值 见表1；dm 线 芯直 径的 平均 值,单 位为mm；表1 系数 k 成缆芯数 系数k 2 芯 2.000 3 芯 2.155 4 芯 2.414 5 芯 2.700 除非有 关产品 标准 中另有 规定，计算结 果D依据GB/T 8170-2008 规定的 数值 修 约规则 修约至 小数 点后1位。4.3.4 对于外 层线 芯 为 7 芯 及以 上的奇 数，也可 采用 测 量 带直接 测量。5 试验记 录及 报告 5.1 试验记 录 试验记 录中 应详 细记 载下 列内容：a)试验类 型；b)试样编 号、试样 型号、规 格；c)试验日 期；d)试样的 单芯 直径、绞 型电 线外径；e)测量设 备 及 其校 准有 效期。5.2 试验报 告 试验报 告按 照DB21/T 1460-2013 和产 品标 准要 求。_
