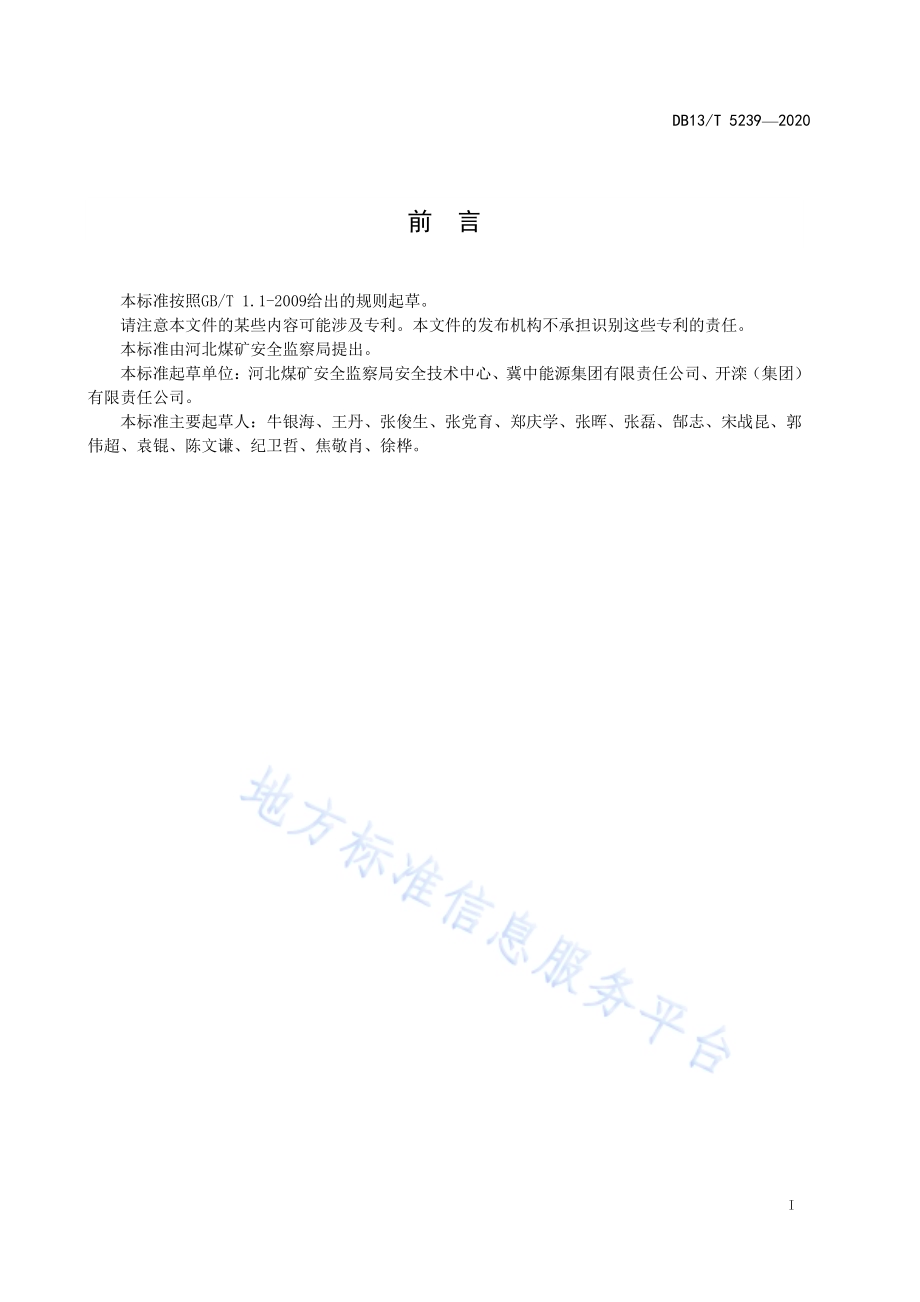

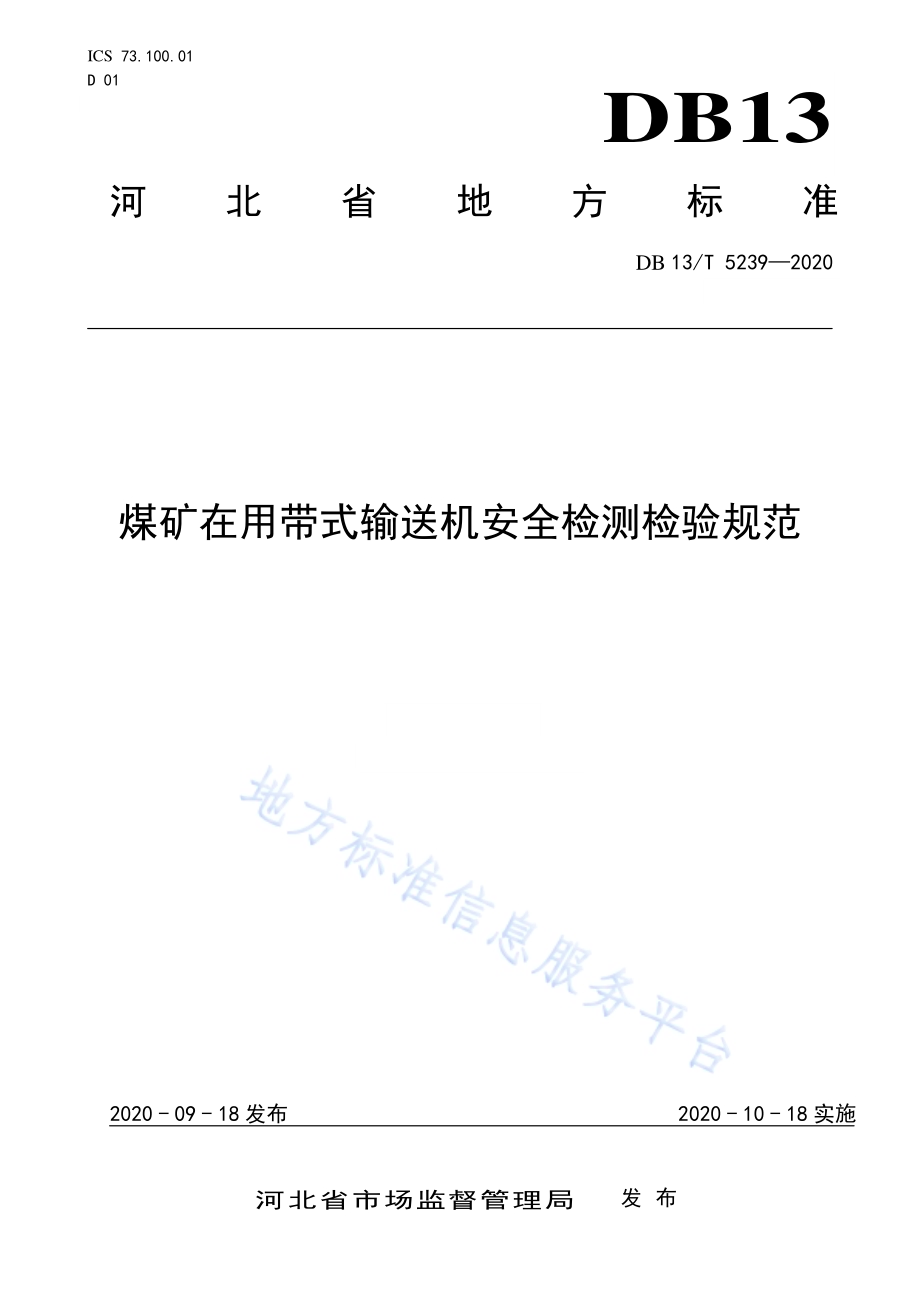

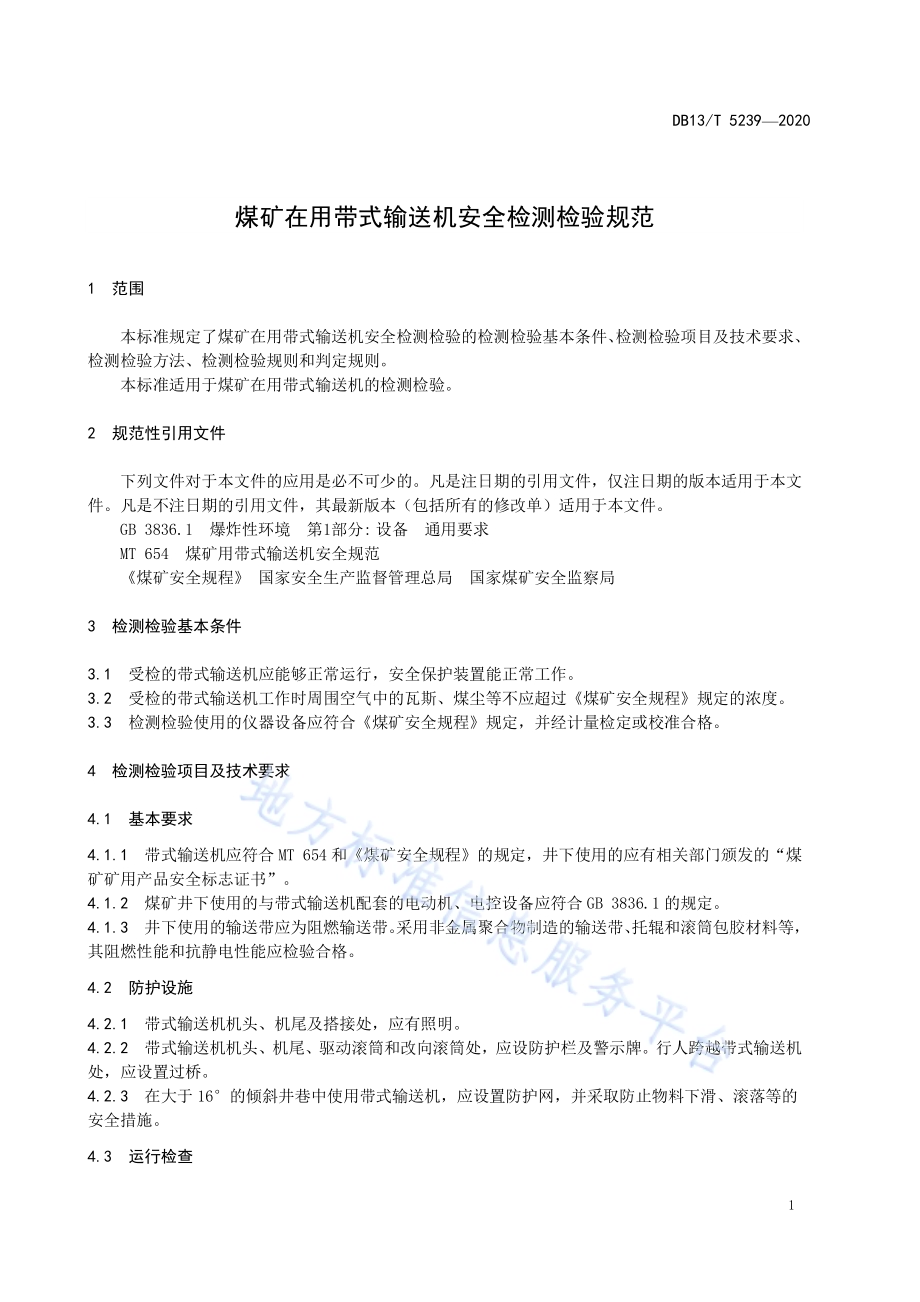

ICS 73.100.01 D 01 DB13 河北省地方标准 DB 13/T 5239 2020 煤矿在用 带式输送 机安 全检 测检验规 范 2020-09-18 发布 2020-10-18 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5239 2020 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本标准 由河 北煤 矿安 全监 察局提 出。本标准 起草 单位：河 北煤 矿安全 监察 局安 全技 术中 心、冀 中能 源集 团有 限责 任公司、开 滦（集团）有限责 任公 司。本标准 主要 起草 人：牛银 海、王 丹、张俊 生、张党 育、郑 庆学、张 晖、张磊、郜志、宋 战昆、郭伟超、袁锟、陈 文谦、纪 卫哲、焦敬 肖、徐桦。DB13/T 5239 2020 1 煤 矿在用 带式输送 机 安全 检测检验 规范 1 范围 本标准 规定 了煤 矿在 用带 式输送 机安 全检 测检 验的 检测检 验基 本条 件、检 测检 验项目 及技 术要 求、检测检 验方 法、检测 检验 规则和 判定 规则。本标准 适用 于煤 矿在 用带 式输送 机的 检测 检验。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 3836.1 爆 炸性 环境 第1部分:设备 通 用要 求 MT 654 煤 矿用 带式 输送 机安全 规范 煤矿 安全 规程 国家 安 全生产 监督 管理 总局 国 家煤矿 安全 监察 局 3 检测检 验基 本条 件 3.1 受检的 带式 输送 机应 能够 正常运 行，安全 保护 装置 能正常 工作。3.2 受检的 带式 输送 机工 作时 周围空 气中 的瓦 斯、煤尘 等不应 超过 煤 矿安 全规 程规 定的 浓度。3.3 检测检 验使 用的 仪器 设备 应符合 煤 矿安 全规 程 规定，并经 计量 检定 或校 准合格。4 检测检 验项 目及 技术 要求 4.1 基本要 求 4.1.1 带式输 送机 应符 合 MT 654 和煤 矿安 全规 程 的规 定，井 下使 用的 应有 相关 部门颁 发的“煤矿矿用 产品 安全 标志 证书”。4.1.2 煤矿井 下使 用的 与带 式输 送机配 套的 电动 机、电控 设备应 符 合GB 3836.1 的 规定。4.1.3 井下使 用的 输送 带应 为阻 燃输送 带。采用非 金属 聚合 物制造 的输 送带、托辊 和滚 筒包胶 材料 等，其阻燃 性能 和抗 静电 性能 应检验 合格。4.2 防护设 施 4.2.1 带式输 送机 机头、机 尾及 搭接处，应 有照 明。4.2.2 带式输 送机 机头、机 尾、驱动滚 筒和 改向 滚筒 处，应设防 护栏 及警 示牌。行 人跨越 带式 输送 机处，应 设置 过桥。4.2.3 在大 于16 的 倾斜 井巷 中 使用带 式输 送机，应 设置 防护网，并 采取 防止 物料 下滑、滚落 等的安全措 施。4.3 运行检 查 DB13/T 52392020 2 4.3.1 带式输 送机 应运 行平 稳，不允许 出现 异常 的振 动及 声响。起 动和 运行 过程 中，不允许 有打 滑和打带现 象。负载 运行 时，所有转 动件 均能 灵活 转动。4.3.2 带式输 送机 运行 时，其边 缘不得 超出 托辊 管体 和滚 筒筒体 的边 缘。4.3.3 带式输 送机 负载 运行 时，所有液 压元 件不 得有 渗漏 现象。4.3.4 带式输 送机 负载 运行 时，清扫器 性能 应稳 定，清扫 效果好。4.4 速度及 加速 度 4.4.1 空载运 行时 带速 偏差 为+10%-5%，额 定负 载运 行时 带速偏 差不 得超 过-5%。4.4.2 输送机 起动 加速 度不 大 于0.3m/s2；制动 加速 度不 小 于-0.3m/s2。4.5 噪声 带式输 送机 运行 时，操作 位置的 噪声 不应 超过85dB（A），否 则应 采取 综合 防 噪措施。4.6 功率 带式输 送机 负载 运行 时，电动机 功率 不应 大于 额定 值。4.7 安全保 护装 置 4.7.1 主要运 输巷 道中 使用 的带 式输送 机，应装 设输 送带 张紧力 下降 保护 装置，当 张紧力 小于 设定 值时能报 警并 中止 带式 输送 机的运 行。4.7.2 倾斜井 巷中 使用 的带 式输 送机，上 运时 应装 设防 逆 转装置 和制 动装 置；下 运 时，应装 设软 制动装置和 防超 速保 护装 置；制动装 置、防逆 转装 置及 防超速 保护 装置 工作 应安 全可靠。4.7.3 打滑保 护：当 带式 输送 机 的输送 带出 现打 滑现 象时，打 滑保 护装 置应 报警，同 时中止 带式 输送机的运 行。4.7.4 堆煤保 护装 置：堆煤 保护 装置 在 2s 内连 续检 测到 煤 位超过 预定 位置，应 报警，同时 中止 带式输送机 的运 行。对于 使用 靠偏转 角或 动作 行程 来进 行堆煤 保护 的装 置，其保 护动作 时所 需的 作用 力 不大于9.8N。4.7.5 跑偏保 护：跑偏 保护 装置 在机头、机 尾各 安装 一对，中部 每 200m 安装 一对。当运行 中的 输送带跑偏 时，跑 偏保 护装 置 应报警；当运 行的 输送 带 超出托 辊 端 部边 缘20mm 时，跑 偏保 护装 置中 止带 式输送机 的运 行。使用 接触 式跑偏 传感 器的 装置，保 护动作 所需 作用 于跑 偏传 感器中 点正 向力 为 20N 100N。4.7.6 超温洒 水保 护：测 温点 处 温度超 过规 定值 时超 温洒 水装置 应报 警，同 时启 动 洒水装 置，喷 水降温。主 滚筒 测温 点与 离被 监测点 发热 处距 离 为10mm15mm 时 为（42 2）；直接 测量 滚筒 表面 温度为（70 2）；直 接测 量 滚筒内 壁温 度为（60 2）。4.7.7 烟雾保 护：烟雾 探测 器应 设置防 尘罩；当 有烟 雾产 生达到 一定 浓度 时，烟雾 保护装 置应 报 警，中止带 式输 送机 的运 行，同时启 动洒 水装 置，喷水 降温。4.7.8 撕裂保 护：运行 中的 输送 带纵向 撕裂 时，撕裂 保护 装置应 报警，同 时中 止带 式输送 机 的 运 行。4.7.9 双向急 停开 关保 护：带式 输送机 的输 送长 度超 过 100m 时，应 设置 沿线 紧急 停 车装置。当 带式输送机 每延 长100m 时，应 增设一 组。双 向急 停开 关 在任何 一边 的拉 线上 施 加40N200N 的力 时，双 向急停开 关能 中止 带式 输送 机的运 行，并能 自锁 和复 位。4.7.10 带式输 送机 配套 的电 气设 备应具 有过 流、欠电 压、漏电等 保护 功能。5 检测检 验方 法 DB13/T 5239 2020 3 5.1 基本要 求 查阅带 式输 送机 及配 套设 备的技 术资 料。5.2 防护设 施 5.2.1 用目测 法检 查带 式输 送机 的机头、机 尾及 搭接 处的 照明设 施。5.2.2 用 目测 法检 查带 式输 送机 的机头、机尾、驱动 滚筒 和 改向滚 筒处，是否 设置 防 护栏并 在显 著位置悬挂 警示 牌。行人 跨越 带式输 送机 处，是否 设置 牢固可 靠的 过桥 设施。5.2.3 查阅资 料，确定 巷道 的设 计角度。用 目测 法检 查带 式输送 机是 否设 置防 护网 并采取 防止 物料 下滑、滚 落等 的安 全措 施。5.3 运行检 查 用目测 法检 查带 式输 送机 运行情 况。5.4 速度及 加速 度 使用测 速装 置分 别测 试带 式输送 机空 载及 负载 运行 时的起 动加 速度、最 大运 行速度、制 动加 速 度。5.5 噪声 带式输 送机 正常 运行 时，使用准 确度 不低 于2 级的 声 级计测 量司 机操 作位 置的 噪声，取3 次测 量值的算术 平均 值作 为测 量结 果。5.6 功率 在带式 输送 机负 载运 行状 态下，使用 准确 度不 低于2 级的电 参数 综合 测试 仪测 试电动 机功 率。5.7 安全保 护装 置 5.7.1 张紧力 下降 保护 装置 采用张 紧重 锤方 式的，将 信号开 关压 下，验 证带 式 输送机 是否 能自 动停 机；采用液 压张 紧绞 车的，通过调 整张 紧力 低于 设定 值，验 证带 式输 送机 是否 能自动 停机。5.7.2 防逆转 装置、制 动装 置和 防超速 保护 装置 将运行 中的 上运 带式 输送 机进行 紧急 制动，验 证制 动器制 动性 能；停止 后，目测检 查带 式输 送 机是否有 倒转 现象。检查下 运的 带式 输送 机是 否安装 软制 动装 置及 防超 速保护 装置。5.7.3 打滑保 护装 置 调节被 测试 皮带 机的 速度，让 速 度处 于应 保护 状态，验证 打滑 保护 装置 是否 自动报 警并 中止 带 式输送机 的运 行。5.7.4 堆煤保 护装 置 带式输 送机 正常 运行 时，人为推 动堆 煤保 护传 感器 触头，使其 动作，验 证堆 煤保护 装置 是否 能 自动报警 并中 止带 式输 送机 的运行。5.7.5 跑偏保 护装 置 DB13/T 52392020 4 带式输 送机 正常 运行 时，推动跑 偏传 感器 的导 杆并 偏转一 定的 角度，验 证跑 偏保护 装置 限位 开 关是否动 作，并能 中止 带式 输送机 的运 行，使用 分辨 力不低 于1mm 的 长度 测量 工 具测量 输送 带超 出托 辊端部边缘 的距 离，使用 分辨 力不低 于1N 的测 力装 置测 试推动 跑偏 传感 器导 杆的 力。5.7.6 超温洒 水保 护装 置 在地面 使用 调温 装置 将温 度调至 保护 范围 内，验证 超温保 护装 置是 否能 输出 报警信 号及 启动 洒 水装置控 制信 号。5.7.7 烟雾保 护装 置 在地面 使用 烟雾 发生 装置 产生烟 雾，验证 烟雾 保护 装置是 否能 输出 报警 信号 并发出 停止 带式 输 送机运转 的控 制信 号。5.7.8 撕裂保 护装 置 停机状 态下，按 撕裂 保护 装置的 工作 原理 进行 模拟 实验，验证 撕裂 保护 装置 是否能 发出 报警 信 号并断开 带式 输送 机的 启动 回路。5.7.9 双向急 停开 关保 护装 置 使用分 辨力 不低 于1N 的测 力装置 测试 双向 急停 开关 动作力，并 验证 开关 动作 后保护 装置 是否 报 警并中止 带式 输送 机的 运行。5.7.10 电气保 护装 置 检查带 式输 送机 的配 套电 气设备，是 否具 有过 流、欠电压、漏 电等 保护 功能。6 检测检 验规 则 6.1 常规检 验 正常使 用的 带式 输送 机每 年应至 少进 行1 次检 验。6.2 非常规 检验 在有下 列情 况之 一时，应 进行非 常规 检验：a)新购置 安装 的带 式输 送机 投入使 用前；b)在用的 带式 输送 机大 修后 投入使 用前；c)停止运 行6 个月 以上 的带 式输送 机重 新启 用之 前；d)其他需 要检 测检 验的 情况。7 判定规 则 7.1 将所有 检验 项目 分 为 A 类、B 类，分 类见 表 1。7.2 表1 中A 类 项目 为否 决项 目，有 一项 不合 格即 判定 该系统 不合 格；B 类 项目 有 三项不 合格 即判 定该系统 不合 格。DB13/T 5239 2020 5 表1 检验 项目 分类 表 序号 检验项目 技术要求 试验方法 项目类别 1 基本要求 4.1 5.1 A 2 防护设施 4.2.1 5.2.1 B 4.2.2 5.2.2 B 4.2.3 5.2.3 B 3 运行检查 4.3 5.3 B 4 速度及加速度 4.4 5.4 B 5 噪声 4.5 5.5 B 6 功率 4.6 5.6 B 7 安全保护装置 4.7.1 5.7.1 A 4.7.2 5.7.2 A 4.7.3 5.7.3 A 4.7.4 5.7.4 A 4.7.5 5.7.5 A 4.7.6 5.7.6 A 4.7.7 5.7.7 A 4.7.8 5.7.8 A 4.7.9 5.7.9 A 4.7.10 5.7.10 A DB13/T 52392020 6 参 考 文 献 1 MT 820-2006 煤矿 用带式 输送 机 技术 条件 2 MT 872-2000 煤矿 用带式 输送 机保 护装 置技 术条件 _
