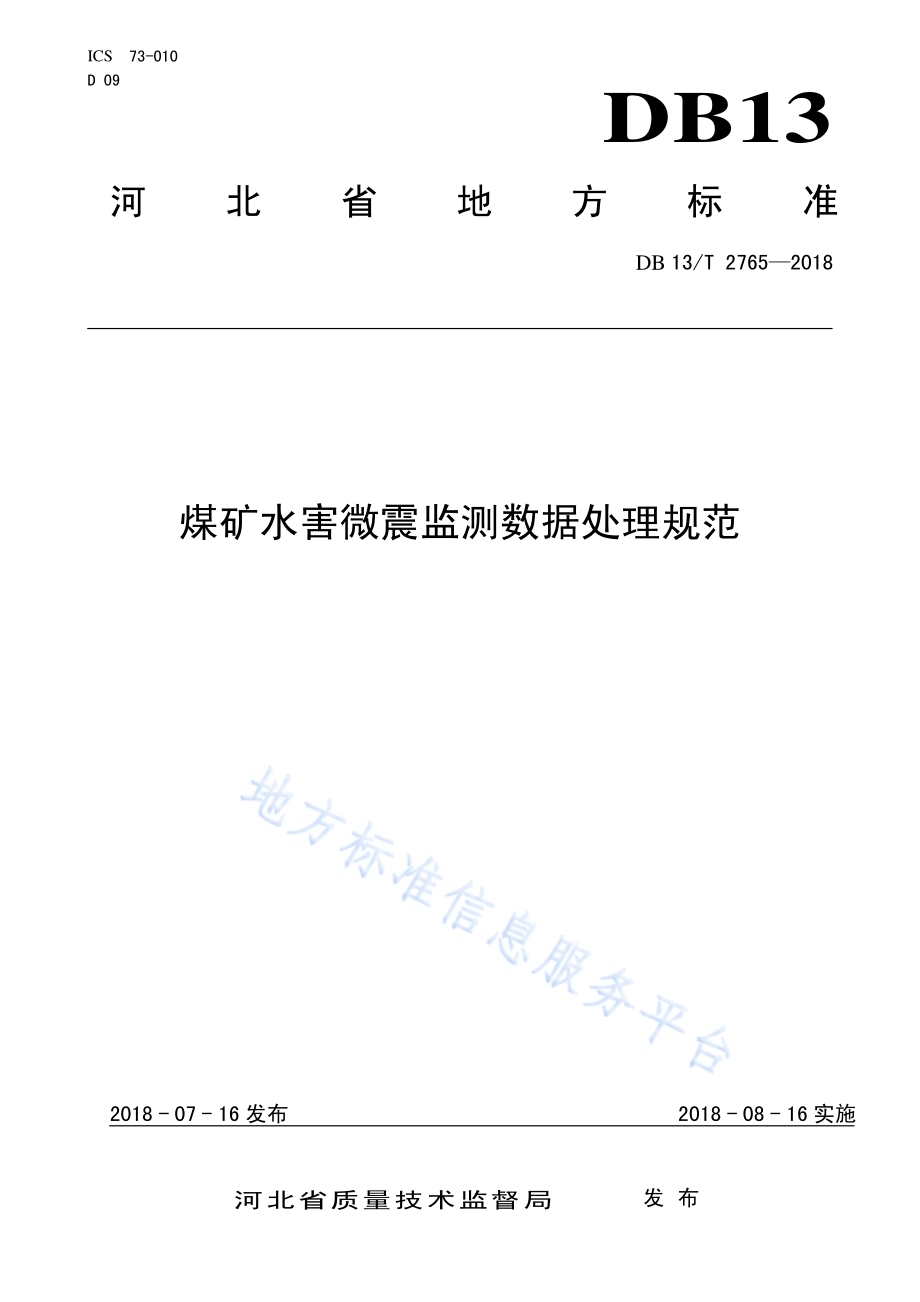

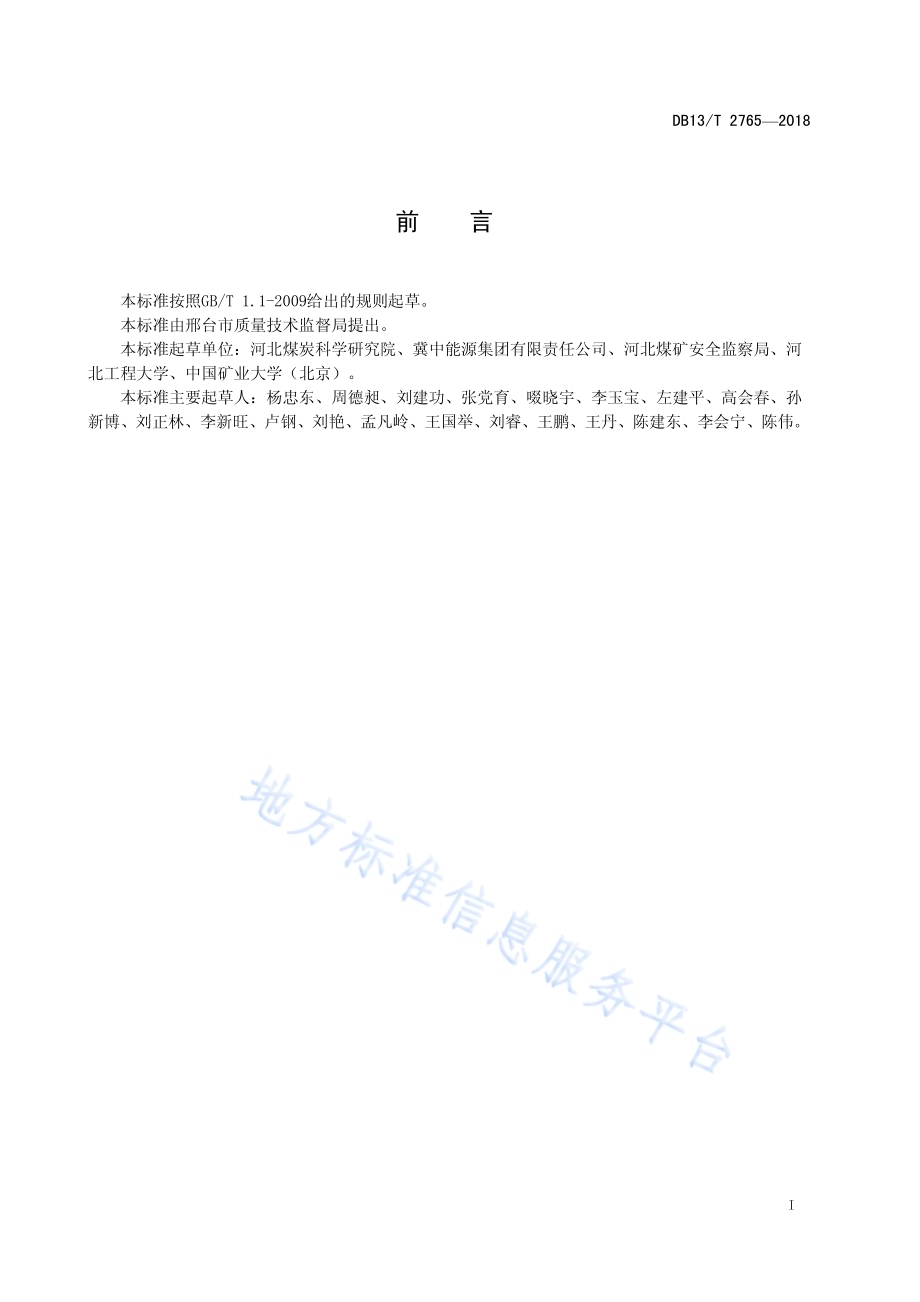

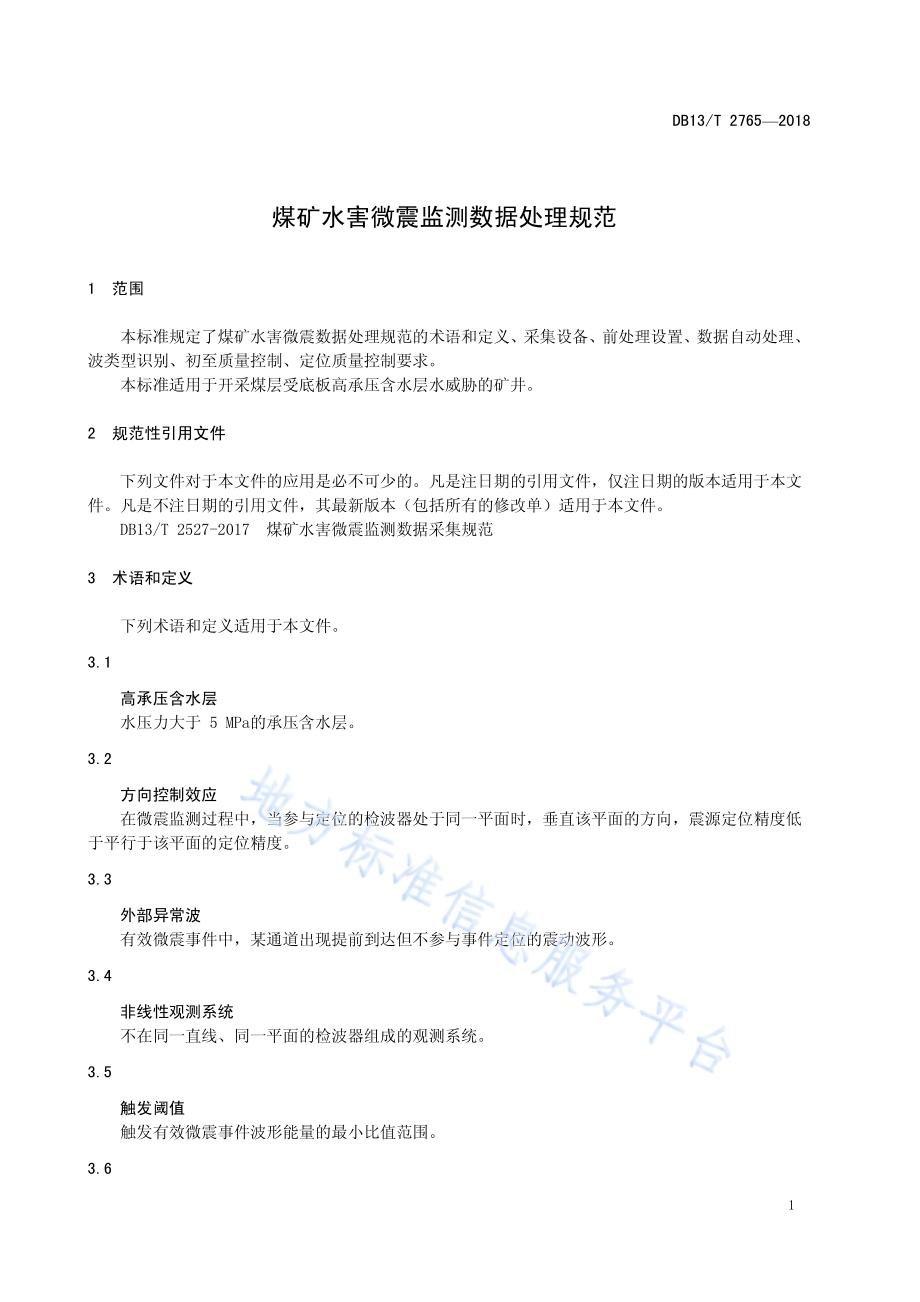

ICS 73-010 D 09 DB13 河北省地方标准 DB 13/T 2765 2018 煤矿水害 微震监测 数据处理 规范 2018-07-16 发布 2018-08-16 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2765 2018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由邢 台市 质量 技术 监督局 提出。本标准 起草 单位：河 北煤 炭科学 研究 院、冀中 能源 集团有 限责 任公 司、河北 煤矿安 全监 察局、河北工程 大学、中 国矿 业大 学（北 京）。本标准 主要 起 草 人：杨忠 东、周 德昶、刘 建功、张 党育、啜晓 宇、李玉 宝、左建平、高 会春、孙新博、刘正 林、李 新旺、卢钢、刘艳、孟凡 岭、王 国举、刘睿、王鹏、王丹、陈建 东、李 会宁、陈 伟。DB13/T 2765 2018 1 煤矿水害 微震监 测数据处 理规范 1 范围 本标准 规定 了煤 矿水 害微 震数据 处理 规范 的术 语和 定义、采 集设 备、前 处理 设 置、数据 自动 处理、波类型 识别、初 至质 量控 制、定 位质 量控 制要 求。本标准 适用 于开 采煤 层受 底板高 承压 含水 层水 威胁 的矿井。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。DB13/T 2527-2017 煤矿 水害微 震监 测数 据采 集规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 高承压 含水 层 水压力 大于 5 MPa 的 承压 含水层。3.2 方向控 制效 应 在微震 监测 过程 中，当参 与定位 的检 波器 处于 同一 平面时，垂 直该 平面 的方 向，震 源定 位精 度 低于平行 于该 平面 的定 位精 度。3.3 外部异 常波 有效微 震事 件中，某 通道 出现提 前到 达但 不参 与事 件定位 的震 动波 形。3.4 非线性 观测 系统 不在同 一直 线、同一 平面 的检波 器组 成的 观测 系统。3.5 触发阈 值 触发有 效微 震事 件波 形能 量的最 小比 值范 围。3.6 DB13/T 2765 2018 2 延迟波 将同一 微震 事件，初 至晚 于S 波 的类 型统 称为 延迟 波。3.7 微震事 件聚 类特 性 a)微震事 件发 生具 有渐 进性，伴随 岩体 破裂 过程，一 般先是 小事 件，随后 大事 件。b)微震事 件发 生具 有连 续性，伴随 岩体 破裂 过程，一 般是几 个事 件连 续发 生。c)微震事 件发 生具 有集 中性，伴随 岩体 破裂 过程，一 定时间 空间 内，微震 事件 集中发 生。4 采集设 备 数据采 集设 备应 符合DB13/T 2527 的有 关要 求。5 前处理 设置 5.1 数据采 样间 隔 0.2m s，数 据采集 采用*.dat、*.segy、*.segd 格式。5.2 数据处 理选 用非 线性 观测 系统。6 数据自 动处 理 6.1 事件识 别与 触发 宜采 用长 短时窗 法，长时 窗（LTA）为 180 ms，短时 窗（STA）为 20 ms，触发 阈值范围 为2 5。6.2 自动处 理算 法设 置包 括以 下内容：a)自动滤 波；b)采用人 工爆 破的 方式 校准 巷道和 顶底 板速 度模 型，根据三 维地 震速 度模 型，建立自 下而 上 的分层速 度模 型；c)迭代残 差 1ms。6.3 数据实 时自 动处 理。7 波类型 识别 7.1 识别P 波、S 波、延 迟波、外部 异常 波，确定 到达 波类型。7.2 利用P 波、S 波 进行 事件 定位，延迟 波、外部 异常 波不参 与微 震定 位计 算。8 初至质 量控 制 8.1 至少选 择5 通道 拾 取 P 波 初至。8.2 通道 中P 波、S 波初 至清 晰，拾 取结 果可 靠，优先 拾取。8.3 通道中 模糊 波形 拾取 原则：DB13/T 2765 2018 3 a)确定P 波大 致位 置，查看 各个通 道背 景噪 音振 幅值，在 P 波初 至位 置振 幅值 开始明 显大 于 背景噪音 振幅 值，拾 取 P 波 初至位 置；b)若S 波 初至 时刻 明显，则 直接拾 取；若初 至不 明显，则采 用波 形分 离算 法拾 取 S 波，每 定 位一个事 件至 少拾 取 1 个S 波参与 定位；c)通道拾 取的 明显 波形 只有 一个峰 值，且在 明显 波型 出 现的前 方 300ms 之 内存 在 另一个 小型 波形，此 小型 波形 的起 跳点 为 P 波 初至 时刻；d)各个通 道S 波峰 值的 先后 顺序与P 波 初至 的先 后顺 序保持 一致，拾 取位 置准 确，符 合定 位 要求；初至 顺序 不一 致，调 整 P 波 初至 拾取 位置，使 各通 道S 波 峰值 与 P 波初 至先后 顺序 一 致。8.4 P 波、S 波 的计 算初 至明 显 偏离实 际到 达时 间，拾取 无效，重新 处理。8.5 所有通 道 中P 波、S 波初 至都不 清晰 时，对该 事件 不作定 位。9 定位质 量控 制 9.1 参与定 位的 通道 对应 的检 波器通 道，存在 方向 控制 效应，定位 无效，需改 变通 道组合，重 新 定 位。9.2 定位误 差 E 8m 为优 良事 件，8m E 15 m 为 良好 事 件，15m E 20 m 为 合格 事件。9.3 微震事 件定 位5 次以 上，位置不 符合 微震 事件 聚类 特征，不作 为有 效微 震事 件。_
