绿色储粮（控温和制氮气调）技术规范DB3311／T 121─2019.pdf

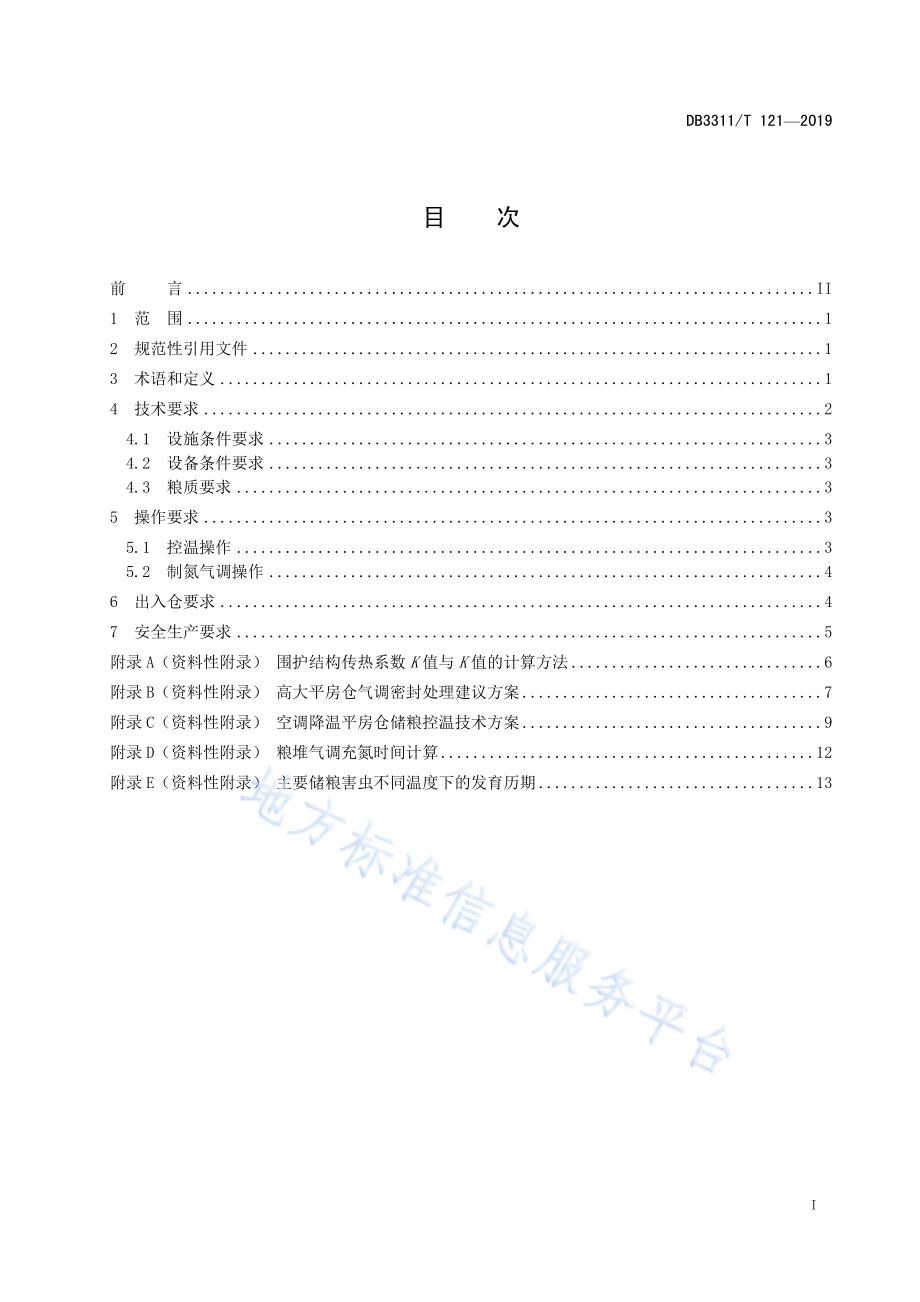

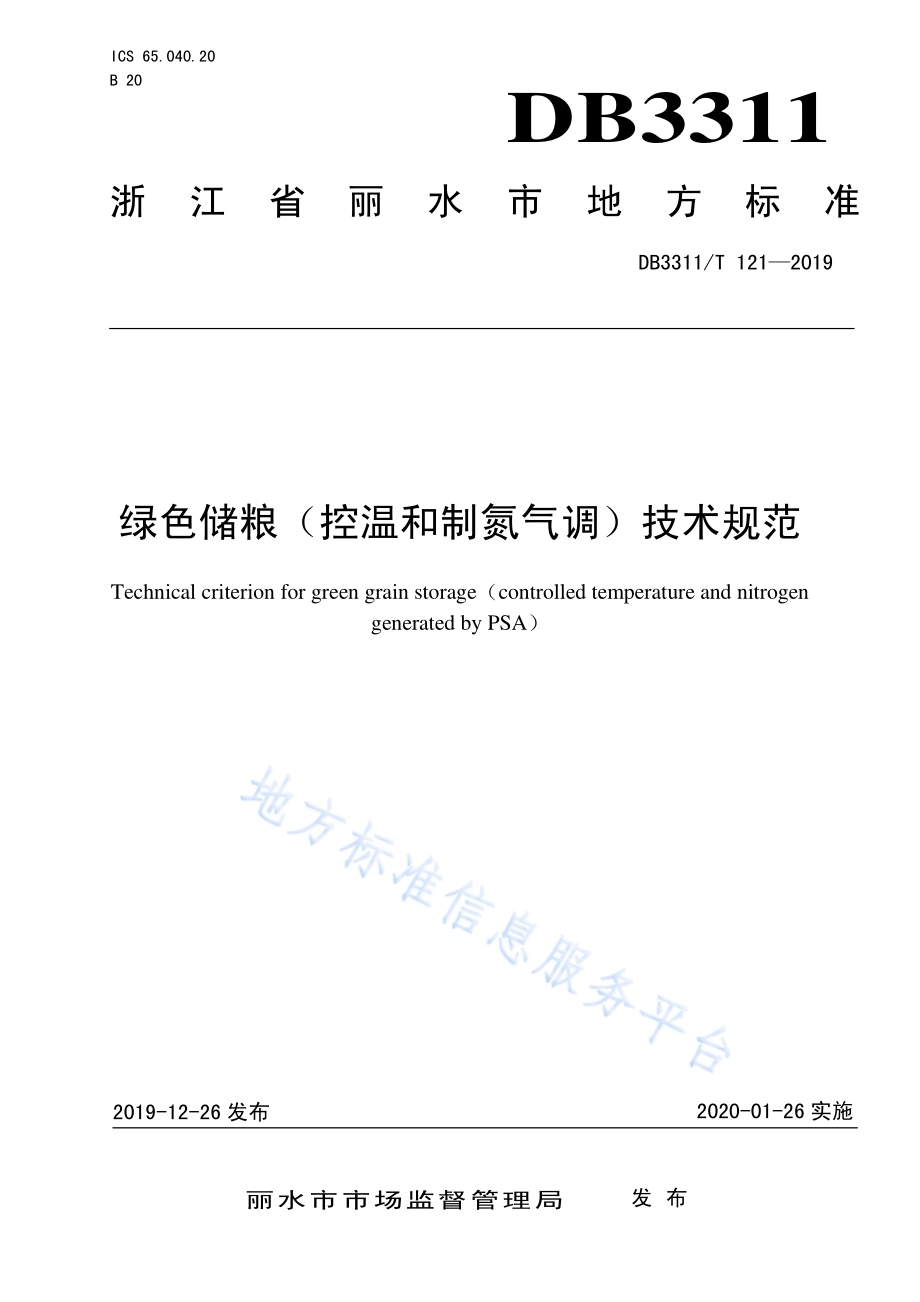

ICS 65.040.20 B 20 DB3311 浙江省丽水市 地 方 标 准 DB3311/T 121 2019 绿色储粮（控温和 制氮气调）技术规 范 Technical criterion for green grain storage（controlled temperature and nitrogen generated by PSA）2019-12-26 发布 2020-01-26 实施 丽 水 市 市 场 监 督 管 理 局 发布 DB3311/T 121 2019 I 目 次 前 言.II 1 范 围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 技 术要 求.2 4.1 设施 条件 要求.3 4.2 设备 条件 要求.3 4.3 粮质 要求.3 5 操 作要 求.3 5.1 控温 操作.3 5.2 制氮 气调 操作.4 6 出 入仓 要求.4 7 安 全生 产要 求.5 附录A（资 料性 附录）围 护结构 传热 系 数 K 值与 K 值的计 算方 法.6 附录B（资 料性 附录）高 大平房 仓气 调密 封处 理建 议方案.7 附录C（资 料性 附录）空 调降温 平房 仓储 粮控 温技 术方案.9 附录D（资 料性 附录）粮 堆气调 充氮 时间 计算.12 附录 E（资 料性 附录）主 要储粮 害虫 不同 温度 下的 发育历 期.13 DB3311/T 121 2019 II 前 言 本标准 按 照GB/T 1.1 2009 给 出的 规则 起草。本标准 的某 些内 容可 能涉 及专利。本 标准 的发 布机 构不承 担识 别这 些专 利的 责任。本标准 由丽 水市 发展 和 改 革委员 会提 出并 归口。本标准 起草 单位：丽 水市 发展和 改革 委员 会、河南 工业大 学、浙江 丽水 国家 粮食储 备库。本标准 起草 人：饶鸿 来、赵丽群、林 兴乾、叶 芳、廖福伟、陈 宝成、苏 姚、王殿轩、陈 卫东、王 艳艳。本标准 为首 次发 布。DB3311/T 121 2019 1 绿 色储粮（控温和 制氮气 调）技术 规范 1 范围 本标准 规定 了绿 色储 粮（控温和 制氮 气调）技 术应 用中的 术语 和定 义、技术 要求、操作 要求、出 入仓要求、安 全生 产要 求等 内容。本标准 适用 于绿 色储 粮中 的控温 和变 压吸 附制 氮气 调技 术 应用。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 1350 稻谷 GB 1351 小麦 GB 1352 大豆 GB 1353 玉米 GB 2894 安全 标志 GB 4706.32 家 用和 类似 用途电 器的 安全 热 泵、空调器 和除 湿机 的特 殊要 求 GB 4806.1 食 品安 全国 家 标准 食品 接触 材料 及制 品通用 安全 要求 GB 4806.7 食 品安 全国 家 标准 食品 接触 用塑 料材 料及制 品 GB 4806.9 食 品安 全国 家 标准 食品 接触 用金 属材 料及制 品 GB 4806.10 食品 安 全国 家标准 食品 接 触用 涂料 及 涂层 GB/T 7725 房 间空 气调 节 器 GB 8958 缺氧 危险 作业 安 全规程 GB/T 9237 制 冷系 统及 热 泵 安 全与 环境 要求 GB 12358 作业 环境 气体 检测报 警仪 通用 技术 要求 GB/T l6556 自 给开 路式 压缩空 气呼 吸器 GB/T 17981 空 气调 节系 统经济 运行 GB/T 18835 谷 物冷 却机 GB/T 29890 粮 油储 藏技 术规范 JB/T 6427 吸 附制 氧、制 氮设备 LS/T 1202 储 粮机 械通 风 技术规 程 LS/T 1204 谷 物冷 却机 低 温储粮 技术 规程 LS/T 1213 二 氧化 碳气 调 储粮技 术规 程 LS/T 1809 粮 油储 藏 粮 情测控 通用 技术 要求 3 术语和 定义 下列术 语和 定义 适用 于本 文件。DB3311/T 121 2019 2 3.1 控温储 藏 control temperature storage 粮堆平 均温 度不 超 过 20，并具 备控 温措 施短 时间 内将粮 堆局 部超 过 25 的 粮温控 制至 目标 温度的粮食 储藏 过程。3.2 自 然低 温储 粮 low temperature storage with natural cold source 利用外 界空 气 冷 源降 低粮 堆 温度 达到 控温 要求 的粮 食储藏 过程。3.3 机 械制冷 低温储 粮 low temperature storage with refrigeration 利用机 械设 备制 冷降 低粮 堆温度 达到 控温 目标 要求 的粮食 储藏 过程。3.4 制氮 气 调储 粮 storage with control nitrogen 利用机 械装 置制 氮置 换粮 堆内氧 气，提高 氮气 浓度，达到 杀虫 和安 全储 粮目 的的粮 食储 藏过 程。3.5 制氮设 备 nitrogen generating equipment 将空气 净化 并通 过变 压吸 附（PSA）分离 出氧 气富 集 氮气的 设备。3.6 氮气 供 气系 统 nitrogen supply system 将制氮 设备富 集的 氮气输 送至粮 仓粮堆 的气 体引导 控制系 统，包 括 输 气管 道、进仓 管道、控制 阀、粮堆内 分配 管道、环 流风 机、流 量计、压 力表 等。3.7 氮气 浓 度检 测系 统 monitoring system of nitrogen concentration 用于检 测粮 仓粮 堆目 标部 位氮气 含量 的气 体取 样与 检测成 套装 置，包括 气体 取样端 头、气体 采 集 管路、取 样控 制阀、检 测箱 和 气体 浓度 检 测 仪等。3.8 粮面气 囊 nitrogen gas bag on bulk surface 利用粮 堆密 闭薄 膜和 粮堆 正压高 浓度 氮气 气体 形成 的密闭 气体 空间，达 到隔 热 和延缓 粮堆 氮气 浓 度下降的 气囊。4 技术要 求 DB3311/T 121 2019 3 4.1 设施条 件要 求 4.1.1 控温仓 和保 温结 构应 具有 良好的 隔热 性能，能 够采 用良好 的控 温管 理措 施，在控温 过程 中减 少粮仓粮 堆温 度的 回升。仓 房围护 结构 的隔 热性 能用 传热系 数来 衡量，机 械制 冷控温 仓的 围护 结 构 传 热 系数参见 附 录A。4.1.2 控温仓 应在 隔热 材料 外设 防潮处 理层。4.1.3 控温仓 的围 护结 构应 考虑 堆装方 式所 导致 的粮 食对 围护结 构的 侧压 力及 各层 结构冷 热膨 胀不 一致而引 起的 结构 变形。4.1.4 隔热结 构可 采用 夹心 墙（中间用 珍珠 岩填 充）、直 接喷涂、直 接粘 贴等。墙 体外可 以喷 涂反 光降低太 阳辐 射热 的材 料。仓内可 采用 吊顶 隔热 结构，并 配备 隔热 层排 积热 系 统。屋顶 可用 架空 式隔 热 结构，屋 顶隔 热结 构应 做好 隔热材 料的 防潮。4.1.5 控温仓 应少 设门 窗和 孔洞，仓门 应隔 热、密封 和防 潮。控 温仓 门应 设出 入检 查用小 门，减少 外界热量 和潮 湿空 气进 入。4.1.6 控温仓 控温 期间 少开 或不 开窗户，窗 户做 隔热 和防 潮处理。仓 体上 孔洞 做好 隔热和 密闭 处理。地坪隔 热一 般只 做防 潮和 硬化处 理，不做 特殊 隔热 处理。4.1.7 制氮气 调仓 时平 房仓 膜下 密封的 实仓 气密 性要 求为-300 Pa 回 升至-150 Pa 的时间 不小 于300s。4.1.8 仓房气 密性 处理 部位 及具 体措施 参见 附 录B。4.2 设备条 件要 求 4.2.1 降低粮 仓内 温度 的空 调设 备应符 合 GB/T 7725 的规定,对 空调 设备 的特 殊要 求 应符合 GB 4706.32 的 规定。4.2.2 控温用 制冷 设备 应符 合 GB/T 9237 的 规定。粮 仓降 温用谷 物冷 却设 备应 符合 GB/T 18835 的规定。4.2.3 变压吸 附制 氮设 备符 合 JB/T 6427 的 相关 要求。4.2.4 接触成 品粮 的材 料符 合 GB 4806.1、GB 4806.7、GB 4806.9 和 GB 4806.10 的 要求。4.2.5 控温中 的温 度检 测系 统符 合 LS/T 1809 的要 求。氮 气气体 浓度 检测 取样 点以 能够检 测环 境内 浓度均匀 性代 表 点 为原 则。平房仓 储粮 控温 技术 推荐 方案参 见附 录 C。4.2.6 机械通 风降 温粮 堆应 铺设 通风管 道或 地下 槽，管道 的布置 和摆 放、管道 的尺 寸和形 状、风机 的配备、通风 条件 符合 LS/T 1202 的规 定。4.2.7 利用空 调机 降温 时粮 堆内 可以不 铺设 管道，仓 房内 应安装 与外 界空 气交 换的 通风系 统，以便 冬季利用 外界 自然 低温 空气 与仓内 空气 进行 交换，该 通 风系统 还应 具备 将制 冷系 统冷空 气均 匀送 至仓 内 空间的功 能。4.3 粮质要 求 储粮入 库粮 食应 符合 GB 1350、GB 1351、GB 1352、GB 1353 规 定的 中等 以上（含中 等）的要 求。5 操作要 求 5.1 控温操 作 DB3311/T 121 2019 4 5.1.1 利用空 调机 制冷 降温 时，操作与 管理 应遵 循 GB/T 17981 的规 定。利用 制冷 设 备降温 时，操作与管理 应遵 循 GB/T 9237 的规定。利 用谷 物冷 却机 降低粮 食温 度时，操 作与 管理应 遵循 LS/T 1204 的规定。5.1.2 控温仓 在气 温回 升季 节来 临前，应做 好仓 房隔 热保 温与密 封工 作，防止 外界 热空气 传入 仓内。夏季高 温季 节，应及 时排 除太阳 辐射 和通 过围 护结 构进入 仓房 顶部 的积 热。高温季 节应 减少 进仓 次数，必须进 仓时 应选 择外 温较 低时段 进仓。5.1.3 控温仓 储藏 期间 进行 粮情 检查的 操作 与管 理应 遵循 GB/T 29890 的 规定 响。5.1.4 在控温 过 程 中通 风降 温应 采取措 施防 止外 界害 虫感 染。5.2 制氮气 调操 作 5.2.1 气调充 气前 检测 实仓 气密 性，查 漏补 漏，使气 密性 达到要 求。气密 性检 测方 法符合 LS/T 1213 的要求。5.2.2 通过变 压吸 附制 氮系 统供 气对密 闭粮 堆进 行上 充气 下排气 时，从粮 堆上 部充 气 至粮面 薄膜 鼓起，再从通 风道 口排 气，保持 持续充 气；排出 氮气 浓度 达95%以上 时停 止充 气，开 启环流 风机 均衡 粮堆 内 浓度；多点 检测点 浓度 差相 差2%时停 止环 流。以后 重复上 述过 程直 至粮 堆氮 气浓度 达 98%以 上。若 使 用粮面气 囊则 继续 充气 至粮 面气囊 隆起。也 可从 粮堆 上部充 气，粮堆 下风 道口 不排气，薄 膜鼓 起 后，停 止充气，8h12h 后开 启环 流风机 均匀 粮堆 内浓 度，从粮堆 下风 道口 排气。5.2.3 通过变 压吸 附制 氮供 气系 统对密 闭粮 堆进 行下 充上 排负压 充氮 时，先通 过环 流风机 将粮 堆抽 成一定的 负压 状态，从粮 堆 下部充 入氮 气，同 时通 过 环流风 机对 外排 气，使 粮 面气压 始终 保持 在一 定负 压状态，适 时检测 浓度，当 出风口 排出 氮气 浓度 和仓 内检测 点的 氮气 浓度 达 95%以上 时停 止负 压充 氮，改为下充 氮气，至 粮面 气囊 鼓起，开启 环流 风机 均衡 粮堆内 浓度。多 点检 测点 浓度差 2%时停 止 环 流。再重复上 述过 程，继续 充气 至粮堆 氮气 浓度 达98%以 上，且 粮面 气囊 隆起。5.2.4 粮堆气 调充 氮时 间计 算参 见附 录 D。5.2.5 充氮杀 虫过 程中 氮气 浓度 宜保持 在 98%以 上，保持 时 间应不 少 于 30 天。具体 以 目标害 虫完 全杀死为准。常 见害 虫不 同温 度下的 发育 历期 参见 附 录E。5.2.6 制氮气 调杀 虫期 间及 时检 测环境 气密 性，适时 检查 气囊鼓 起、保持、漏 气、气 囊内结 露等 情 况。5.2.7 气调密 闭期 间应 加强 粮温 检测，对粮 食温 度及 时控 制。5.2.8 在一个 仓房 制氮 气调 处理 完成后，出 气氮 气浓 度大 于 90%的尾 气可 通入 条件 允许的 其它 仓，进行尾气 利用；重 复上 述过 程，逐 步提 高仓 内氮 气浓 度至目 标浓 度后 继续 充气，使气 囊隆 起。5.2.9 在气调 过程 中通 风散 气应 采取措 施减 少外 界害 虫感 染，粮 堆散 气 前 1 个 月内，一般 不宜 再补 充氮气。6 出入仓 要求 6.1 控温储 粮入 仓的 粮食 在具 备缓冲 仓的 情况 下，宜先 入缓冲 仓，缓冲 降温 后再 入控温 仓以 免储 粮结露；或 就仓 分段 降温，或 者 边入 仓边 降温。6.2 出仓的 粮食 应缓 冲粮 温，不 宜从低 温仓 直接 出仓，出 仓 的粮食 温度 与环 境大 气温 度差应 控制 在 5以内。6.3 粮食出 仓前 可机 械通 风散 气，使 粮堆 内氧 气浓 度不 小于 19.5。DB3311/T 121 2019 5 7 安全生 产要 求 7.1 控温和 气调 储藏 技术 操作 过程中 按要 求做 好用 电安 全工作。氮 气气 调仓 气调 期间仓门 应 加锁，运行中气 调仓 及制 氮机 房外 应按 GB 2894 的有 关规 定 设置安 全标 志。7.2 气调密 闭期 间减 少进 仓，进仓检 查应 按 GB 8958 的 相关规 定，携 带氧 气浓度 报警仪 和佩 戴空 气 呼吸器。7.3 制氮气 调作 业负 责人 应具 备相应 的基 本理 论知 识和 组织作 业能 力。操作 人员 应熟 悉 气密 性检 查处理、安 全防 护及 设备 检测 和使用，并 能熟 练操 作制 氮设备。7.4 单人、酒后、健 康状 况不 佳者以 及无 关人 员禁 止进 入气调 仓，供气 和排 气阀 门禁止 擅自 操作。进入制氮 和密 闭环 境前 要利 用测氧 仪检 测环 境中 的氧 气安全 浓度，氧气 浓度低 于19.5%时，须 佩戴 自 给 开路式压 缩空 气呼 吸器 进入。7.5 入仓作 业中 至少 安 排 1 人 专司安 全工 作,进仓 前和 离 开时应 清点 人数。严 禁进 入气囊 内作 业，作 业人员与 安全 防护 人员 应保 持有效 联络，安全 防护 人 员不得 离岗。如果 人员 出 现缺氧 现象，应立 即送 到 空气流通 处；如果 表现 危险 症状，应立 即急 救。7.6 使用空 气呼 吸器 时，应随 时注意 空气 呼吸 器气 瓶的 压力，达到 红线 或报 警声 响后应 立即 出仓。7.7 安排专 人负 责氧 气浓 度检 测仪和 报警 仪、空气 呼吸 器 等的管 理、维修、维 护。氧 浓度报 警仪 符合 GB 12358 的相 关要 求，空气 呼吸器 符合 GB l6556 的 相关要 求。7.8 氮气浓 度检 测仪 使用 前需 校正氧 传感 器，长期 不用 时应放 在阴 凉干 燥处。DB3311/T 121 2019 6 A A 附 录 A（资料 性附 录）围护结 构传 热系 数K 值与 K 值的 计算 方法 围护结 构传 热系数K 值 是指 在稳定 传热 条件 下，围 护 结构两 侧空 气温 差为1度（K，），1s 内通 过1平方米 面积 传递 的热 量，单位是 瓦/（平方 米 度）（W/K，此处K 可用 代替）。传 热系 数不 仅和 材料有关，还 和具 体的 过程 有关。我国 南方 高温 区围 护结构 的传 热系 数K 值，仓 顶应0.35 W m2K，仓壁应 在0.46 W m2K 0.52 W m2K 之间。围护结 构的 传热 系数K 值的 经验值 取决 于仓 库内 外的 温度差 值。一 般而 言，外 界的环 境温 度与 粮 仓内部要 求的 温差 越大，在 仓体建 筑设 计时，考 虑的 材料的 传热 系数 要小 一些；温差 较小 的，传 热 系 数 可以大一 点。围护 结构 传热 系数K 值 见表A.1。表A.1 围 护结 构传 热系 数 K 值 室内外 温差（）K 值（W/m2 K）65 50 0.23 0.29 50 35 0.29 0.35 35 30 0.35 0.41 30 25 0.41 0.46 25 20 0.46 0.52 20 15 0.52 0.58 15 10 0.58 0.70 K 值 的计 算方 法见 公式A.1。niiiK11 11 内 外（A.1）外 围 护结 构外 表面 热系 数，一 般为23 W/m2；内 围 护结 构内 表面 换热 系数，一般 为 10 W/m2K i 围 护结 构中 第 i 层材 料的厚 度(m)；i 围 护结 构 第i 层 材料 导热系 数(W/m2K)。DB3311/T 121 2019 7 B B 附 录 B（资料 性附 录）高大平 房仓 气调 密封 处理 建议方 案 B.1 重点密 封处 理部 位 旧仓需 采取粮 面覆 盖薄膜 方式的 膜下密 封气 调,装 粮 线以下 的仓体 气密 性好的 仓房，可采用 一面 封或大气 囊密 闭；若仓 墙气 密性不 好时，需 采用 五面 密闭；若仓 内地 坪的 气密 性也不 好时，需 采 用 六 面 密闭。仓 房重 点气 密处 理部 位包括 堆粮 线以 下的 墙体、工艺 孔洞、仓 门等 部位，对于粮 面薄 膜密 封以 上 的仓体包 括仓 窗、粮情 检查 小门、仓顶 板缝 等部 位也 要进行 相应 的隔 热保 温处 理。B.1.1 墙体处 理 B.1.1.1 挂膜密 封 对于墙 面上 有各 种缝 隙，尤其墙 体受 力所 形成 缝隙 都可采 用墙 体挂 膜处 理，挂膜操 作时 机可 选 在 粮食出仓 前或 粮食 入仓 前实 施。B.1.1.2 涂刷气 密涂 料 对于墙 面上 各种 微小 缝隙，可 采 用砂 浆水 泥密 封的 基础上，涂 刷延 展性 较好 的聚酰 胺环 氧树 脂 气 密涂料。B.1.1.3 墙角、地面 与墙 体连 接处 处理 对于墙 角、地面 与墙 体连 接处等 部位 的缝 隙，可先 用具有 防水 功能 的丙 烯酸 涂料拌 和膏 灰填 充 裂 缝处理，待膏 灰干 燥固 化后，再用 丙烯 酸涂 料涂 覆3 4遍；也可 采用 塑料 密封 槽 管挂膜 处理。B.1.2 仓门气 密性 改造 B.1.2.1 单砖墙 密封 对粮情 稳定、长 期储 粮的 仓房，可在 仓门 内侧 用黄 泥和砖 砌单 墙、墙面 抹灰 处理。B.1.2.2 薄膜密 封 门 在距仓 门内侧l0 cm 墙面 处，镶嵌 塑料双 槽管，采用 薄膜加 胶条方 式 密 封，气 密检验 时可使 塑料 薄膜贴在 仓 门 上，承受 检验 时的压 力，薄膜 不易 脱落。B.1.2.3 塑钢密 闭 门 在仓门 与挡粮 门之 间增加 一道塑 钢密闭 门，塑钢门 框与墙 面间用 螺栓 压紧、其缝隙 用结构 胶密 封，门扇与 门框 间的 结合 处用 优质“D”型橡 胶管 密封。B.1.3 工艺孔 洞气 密处理 盖板类 孔洞（如 通风 口、轴流风 机孔 等）除做 到本 身结构 气密 良好 外，其盖 板与下 方要 密闭 的 孔 洞口间所 衬垫 的密 封垫 要满 足：材 质柔 软、厚度 适中、弹性较 好，其胶 垫弹 性厚 度需大 于盖 板压 紧时 的 变形范围。穿墙类 管线（如 浓度 检测 的 PVC 管、电线 管等）：在 墙体两 侧用 密封 胶将 管外 侧与墙 体间 的缝 隙 密封，再 用涂 料和 腻子 搅拌 后加入 分节 丝 线 塞满 压实 管 内各 条管 线间 的缝 隙并 抹平管口 后，管口再涂刷涂料 2 遍。测温线 电缆 接头 处理：在 线头连 接处 四周 涂 刷 2 遍 涂料，再用 柔性 腻子 裹平、裹紧 后，再用 缠绕丝线，然 后用 涂料 和腻 子的 混合物 抹平，在 抹平 面上 粘贴网 格布，最后 再 在表 面涂刷 涂料。B.1.4 地坪处 理 对地面 缝隙 采用 聚氨 酯与 干砂拌 料灌 缝，然后 再灌 聚氨酯 处理。B.1.5 塑料密封 槽 管的 处理 DB3311/T 121 2019 8 对于在 仓内 需要 用塑 料薄 膜密闭 的部 位，需在 仓内 的装粮 线、仓门 等处 预埋 用于固 定塑 料薄 膜 的 密闭槽管，宜 采用 密封 质量 更好的 塑料 双槽 管和 采用 镶嵌法 固定 槽管。B.1.6 塑料薄 膜 粮面密 封薄膜 宜采 用宽幅PA/PE 五 层共挤 尼龙 复合薄 膜，粮 面大气 囊密 封需采 用比仓 房平面 尺 寸 大 2 m 4 m 的薄 膜，墙体 挂膜可 采用 普通 粮膜。B.1.7 其它部 位的 处理 对于装 粮线 以上 仓体 部位 的处理 重点 放在 隔热 保温 方面，但为 了达 到更 好的 控温效 果，还需 注 意 窗户、仓 顶、轴流 风机 口等 部位的 气密 性处 理。B.1.7.1 板缝处 理 用高弹 性丙 烯酸 墙体 防水 涂料，双面 自粘 网格 布，柔性腻 子，聚丙 烯纤 维，耐腐蚀 丝线 等处 理。B.1.7.2 伸缩缝 处理 用单组 份聚 氨脂 粘接 剂，聚氯乙 烯柔 性卷 材，柔性 腻子，聚丙 烯纤 维，耐腐 蚀丝线 等处 理。B.1.7.3 窗户、轴流 风机 孔处理 仓内相 应位 置安 装槽 管薄 膜密闭，或 者仓 内加 密闭 窗。DB3311/T 121 2019 9 C C 附 录 C（资料 性附 录）空调降 温平 房仓 储粮 控温 技术方 案 C.1 引言 储粮控 温应 仓房 具有 良好 隔热性 能，尤其 是仓 房屋 面及墙 体的 保温 隔热 性能。仓房 保温 隔热 性 能 主要与围 护结 构类 型、厚度 和所用 材料 有关，仓 房密 闭更加 有利 于隔 热保 温。控温粮 仓单 位表 面积 耗冷 量 qc 是基 础，一般 控制 qc 值在 11.6 W m211.3 W m2。围护 结构 的传热系 数 K 值 取决 于仓 库 内外的 温度 差值。一 般外 界环境 与粮 仓内 部要 求温 差越大，仓 体建 筑设 计 考虑材料 传热 系数 要小 一些。对于 既定 粮仓，当 其隔 热性能 不足 时则 需要 进行 后期隔 热保 温处 理。C.2 隔热保 温方 案 C.2.1 结构隔 热 平房仓 屋面 的隔 热保 温改 造从技 术原 理上 包括 利用 隔热层 来减 少太 阳辐 射和 热传导、利 用大 气 压 差使架空 层内 空气 形成 对流 通风将 屋面 上热 量及 时带 走、利 用保 温层 减少 通过 传导进 入仓 内的 热 量、利 用涂（薄）层 材料 减少 热能 辐射等。C.2.1.1 架空隔 热层 隔热 在仓顶 设计 架空 隔热 层以 避免太 阳辐 射热 直接 作用 于仓顶，层 顶间 空气 流动 带走热 量，降低 屋 面 温度。设 置时 应尽 量使 通风 口朝向 夏季 主导 风向。屋面宽 度大 于 10 m 的仓房，所 设架 空隔 热屋 面应 在 屋脊上 设“脊 带通 风口”，其宽度 应 在 50 cm 以上。架 空隔 热层 高度 应在 200 mm-350 mm 之间。设置 架空隔 热层 要做 好仓 房承 重、防 水、防 雀等 处 理。C.2.1.2 仓壁和 仓顶 涂反 射涂 料 仓顶面涂刷白色太阳热反射涂料，所用涂料的热反射率应在 85%以上。涂料 在建筑物面上附着力强，能 够防 水、抗老 化、耐腐蚀，达 到无 污染、无 辐射、无毒 害的 要求。屋 面涂布 反光 涂料 时，要 清 理好基底，做 到平 整、牢固、干净、无 空鼓、无 浮灰、无明 水；对于 渗漏 处先 进行堵 漏处 理；要 将 屋 面 上的阴阳 角做 成圆 弧角。C.2.1.3 吊顶隔 热 仓房在 承载 负荷 和空 间允 许的情 况下 可以 采用 吊顶 隔热处 理。进行 吊顶 仓房 要 符合屋 面承 载及 相 应建筑技 术规 范要 求，所用 材料应 做到 防火、无 异味、无污 染。进行 吊顶 隔热 时，吊 顶空 间的 隔 热 保 温 和气密性 对应 用效 果影 响很 大，应 使之 具有 一定 的气 密性。C.2.1.4 仓墙隔 热 仓房的 墙体 部分 可采 用夹 芯隔热 墙，从而 具有 较好 隔热性 能。或后 期敷 贴隔 热材料，如 泡沫 板，稻壳等。填充 稻壳 包的 材料 应干净、做 好杀 虫处 理，保障安 全生 产。C.2.1.5 通风口 隔热 在通风 口改 造时，应优 先 考虑选 用保 温型 通风 口。除盖板 部分 加强 隔热 密封 外，通风 道在 仓外 的结DB3311/T 121 2019 10 构 部 分也 应 进行 保 温处 理。密 封保 温 通风 口 将聚 苯乙 烯 泡沫 板 制成 与 通风 口内 径 相等 的 尺寸，厚度在20cm 以上，周边 紧密 塞入。通风 口可 用充 气气 囊堵 塞隔热，或 采 用 防虫 药糠 装袋填 充隔 热。C.2.1.6 门窗隔 热 铁质密 封门 的仓 房，因 铁 导热系 数大，可在 挡粮 板 与仓门 之间 压封 一层 粮膜 进行空 气隔 热。进 仓检查的门 做好 保温 密闭 处理，通常 减少 人员 进仓 次数，防止 在开 查粮 门时 热空 气进入 仓内。对 于 门 窗、排风扇等 处要 做好 隔热 保温 处理，必 要时 进行 密封 处 理，使之 达到 密封 要求。常 用的隔 热材 料包 括 聚 氯乙烯薄膜、聚 苯乙 烯阻 燃泡 沫板，密封 薄膜 等。门窗 也可采 用双 层薄 膜进 行密 封。C.2.2 压盖隔 热 C.2.2.1 聚苯乙 烯泡 沫板 隔热 保温 采用塑 料泡 沫板 压盖 时，泡沫板 的厚 度不 小于 10cm，密度 应在 16 kg/m3以 上，粮 堆隔 热材 料 的导热系 数应 在 0.024 W/（m K）0.14 W/（m K）范围之内，材料 本身 具 有阻燃、自熄 和无 毒副 作用、不 易吸 水、霉 烂、虫 蛀。压 盖时 分两 层错 缝紧 密覆盖 在粮 面上，再 用塑 料薄膜 密闭 粮面。塑 料 泡 沫板可在 使用 前用 薄膜 包裹，以延 长使 用寿 命，方便 清洁。采用 PEF 等保温 板 压盖时，应 在紧 密铺 设 保温板后，在 上面 再加 设一 层密封 塑料 薄膜，起 到阻 隔传导 热和 对流 热交 换的 作用。C.2.2.2 稻谷壳 包压 盖 用干净 稻壳 装入 麻袋 或编 织袋中，采用 机器 封口，按 两层交 错或 紧密 平铺 的方 式压盖 于粮 面上，厚度在 20cm 以上，然后 用塑 料薄膜 密闭 粮面。稻壳 包 压盖的 厚度、层数，以 及 是否加 盖薄 膜等，因环 境条件而 有差异。压 盖前先 平整粮 面。压 盖要 求做到“平、紧、密、实”，后 期 每次检 查粮情 后都 应平 整稻壳包，以 防止 因走 动、翻动导 致的 错位 和不 均匀。C.2.2.3 散装谷 壳压 盖 压盖处 理还 可以 在粮 面铺 设隔离 纱网 后，将干 净的 散装稻 壳以 不少 于 30 cm 的厚度 进行 压盖，再 在上面覆 盖塑 料薄 膜 进 行密 闭,预留 通风 口,粮面 上 铺设走 道板。C.2.2.4 空气间 层动 态隔 热 在粮面 上用 空气 间层 动态 隔热，即采 用厚 度 15 cm 的泡沫 板分 隔为 小隔 热区 间，用 厚 度 0.016 mm以上的 薄膜 做成 密封 有空 气间层，用小 风机 和预 置 的通气 管道 换气 保冷，辅 助以空 调制 冷，达 到粮 面 隔热的效 果。C.2.2.5 合成气 垫压 盖 先根据 需要 将双 层薄 膜热 合成几 个气 垫，在其 适当 部位留 好进 出气 口，再将 多个气 垫热 合组 成 一 个密封多 气室 气垫 保温 层，经气嘴 注入 空气 形成 高 约 30 cm 的气囊 体，起到 隔 热保温 作用。C.2.2.6 两膜夹 一毯 粮面 压盖 两层粮 膜夹 一层 毡毯 的方 法即先 在粮 面上 密封 一层 塑料薄 膜，其 上压 盖厚 度 5 mm 左右的毡 毯，再密封覆 盖一 层塑 料薄 膜，起到阻 断传 热对 流作 用。也可采 用棉 被代 替毡 毯压 盖粮面。C.2.3 隔热注 意事 项 DB3311/T 121 2019 11 压盖保 温应在 环境 温度回 升前进 行。压 盖处 理前事 先设置 好膜下 环流 管道。进行压 盖隔热 处理 前，要进行 粮情 检查，如 有害 虫应进 行杀 虫处 理，对储 粮环境 做好 清洁 卫生 及防 虫处理。压 盖处 理 时，应 事先预留 粮情 检测 孔和 取样 检查孔。检查 孔应 做到 开 启方便，封闭 后能 够隔 热 保温和 密封。粮面 隔热 密 闭处理结 束后 在上 面铺 设走 道板。储藏 过程 中，要密 切注意 密封 环境 内外 温差，防止 结露。在 粮 面 保 温 压盖的同 时，再加 以密 封处 理，保 温效 果会 更好。当温差 过大 时，应及 时解 除密闭 压盖，进 行低 压缓 速通风，散 去湿 热，防止 结露。当出 现轻 微 出 汗或结露，可 通过 自然 通风。或打 开排 风扇 平衡 粮温 排除之。适 时揭 膜散 热对 秋粮保 管非 常重 要。一 般 在1011 月 当气 温降 至 20 以下、粮 温与 仓温 之差 小 于 8 时揭 膜。揭 膜时 应选 择晴朗 天气 且避 开露 点。C.3 日常的 保温 技术 管理 控温储 粮应 根据 环境 条件 和技术 措施 降低 粮温，保持 低温。已 处于 低温 的粮 仓、粮堆在 管理 过程 中，要尽量 紧闭 门窗 保持 隔热 或密闭，应 尽量 减少 进出 仓的次 数。密封 保温 期间，加强 害虫 防护，防 止 虫 害感染，及时 检查 粮面 薄膜 有无脱 胶、破洞 等，必要 时，做 好仓 内空 间杀 虫处 理。C.4 调控粮 温 C.4.1 排除积 热 对于仓 内空 间的 积热，优 选自动 控制 通风 系统 排出 积热，在 仓温 高于 外温 时，自动开 启系 统进 行积热排除，当仓内 温与 外温 接近时，自动停 止通 风和 关闭保 温。排除 积热 的 通 风时间 应 设 定在 凌 晨 至 早 7点左右。排 除积 热处 理中，可以 多打 开远 离排 风扇 的窗子，近 排风 扇处 的窗 子开小 或不 开，以 免 气 流 短路。C.4.2 均衡粮 温 利用粮 堆“冷心”进 行仓 内内循 环通 风，使整 仓粮 温控制 在目 标温 度下。粮 堆中高 温粮 层的 厚 度 与粮仓环 境持 续高 温时 期长 短、日 温差 大小、仓 房保 温隔热 条件 等相 关。大型 粮堆热 皮冷 心时，可 均 衡 粮温降低 高温 部位 温度。粮 面压盖 粮堆 可进 行膜 下环 流均衡 粮温。在大型 粮堆 粮膜 下的 粮面 表层可 设置 回流 管道，连 接相应 的通 风道、仓外 辅 助管道 和风 机，利 用冷心部位 冷源降 低表 层和周 边较高 粮温。准低 温储粮 时，当 表层粮 温达 到或超 过 23，开 启环 流风 机；表层粮 温达 到 20，结 束 环流通 风均 温。C.4.3 空调降 温技 术运 用 仓温高 于 24 时启 用空 调 降温。可将 空调 机工 作温 度条件 设 为 23，高温 季 节可将 表层 粮温 控制在 25 以下，平均 粮温 控 制在 20 以下。膜下空 调降 温即 在粮 堆表 面用 压 盖材 料和 薄膜 进行 保温，将空 调产 生的 冷气 导 入 到压 盖物 下进行降温处理。当 空调 机制 出的 冷风直 接进 入粮 堆受 阻较 大时，可采 用增 加小 风机 辅助的 方式 促使 冷 气 进 入 膜下粮堆。采用空 调制 冷时，空 调机 安装于 仓内 的部 分应 作好 防止熏 蒸气 体腐 蚀处 理，如采用 塑料 薄膜 加 以 密封。空 调机 制冷 可采 用送 风管送 风方 式的 分体 空调 机组等。DB3311/T 121 2019 12 D D 附 录 D（资料 性附 录）粮堆气 调充 氮时 间计 算 对于粮 面密闭 的粮 堆，在 忽略粮 食种类 差异、自身 呼吸、结构漏 气、原空气 置换差 异等情 况 下，机械制 氮中 充入 氮气 时间 可按公 式D.1 计 算。10lny xy xlvt（D.1）t 充 气时 间，单位：h v 粮堆 空气 体积，单 位：m3 l 制 氮设 备氮 气流 量，单位：m3/h x 制氮 设备 出口 浓度 y0 粮堆 内初 始氮 气平 均浓度 y1 粮堆 内目 标氮 气平 均浓度 DB3311/T 121 2019 13 E E 附 录 E（资料 性附 录）主要储 粮害 虫不 同温 度下 的发育 历期 主要储 粮害 虫不 同温 度下 的发育 历期 如表E.1 所示。表E.1 储粮主 要害 虫不 同温 度下 的参考 发育 历期 虫种 温度/世 代发育历 期/d 备注 玉米象 Sitophilus zeamais Motschulsky 15-20 91 12.5%m.c.小 麦 中，水 分 升 高 时 间 缩短 21-25 90-40 米象 Sitophilus oryzae(Linnaeus)15-20 90 12.5%m.c.小 麦 中，水 分 升 高 时 间 缩短 21-25 50-39 谷蠹 Rhizopertha dominica(Fabricius)15-20 96 小麦中 21-25 95-78 锈赤扁谷盗 Cryptolestes ferrugineus(Stophens)15-20 94-63 21-25 60-45 赤拟谷盗 Tribolium castaneum(Herbst)15-20 卵在17.5 及以下不能孵化，20 及以下幼虫无法化蛹 21-25 40 印度谷螟 Plod iainterpunctella(Hubner)15-20 49-68 人工饲料中 21-25 65-41 麦蛾 Sitotroga cerealella Olivier 15-20-50 小麦中 21-25 47-34 嗜卷书虱 Liposcelis bostrychophila Bodonnel 15-20-人工饲料中，17.5 以下不能 完成世代发育 21-25 60-40 嗜虫书虱 Liposcelis entomophila(Enderlein)15-20-人工饲料中，成虫不能羽化 21-25 80-51 _
