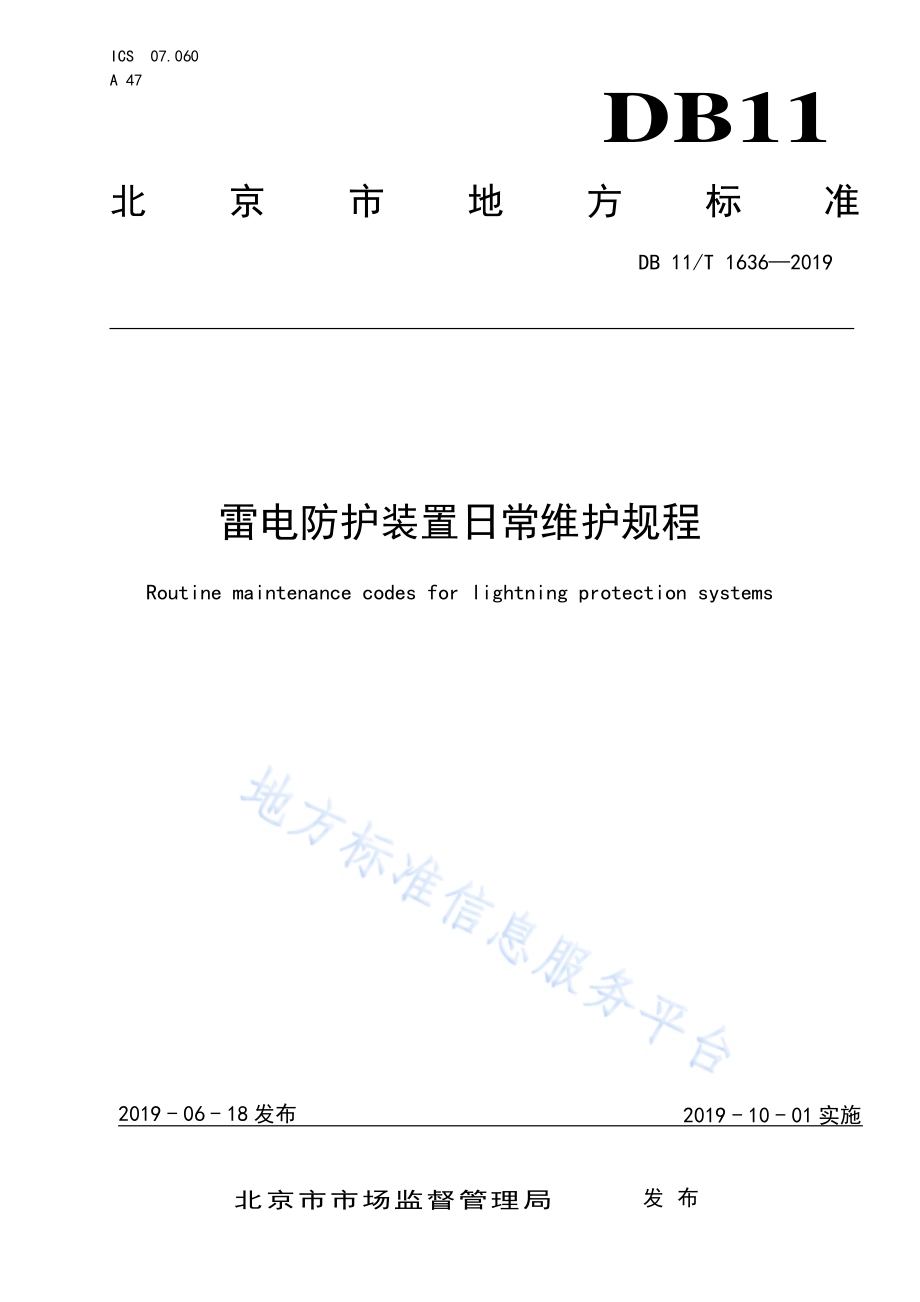

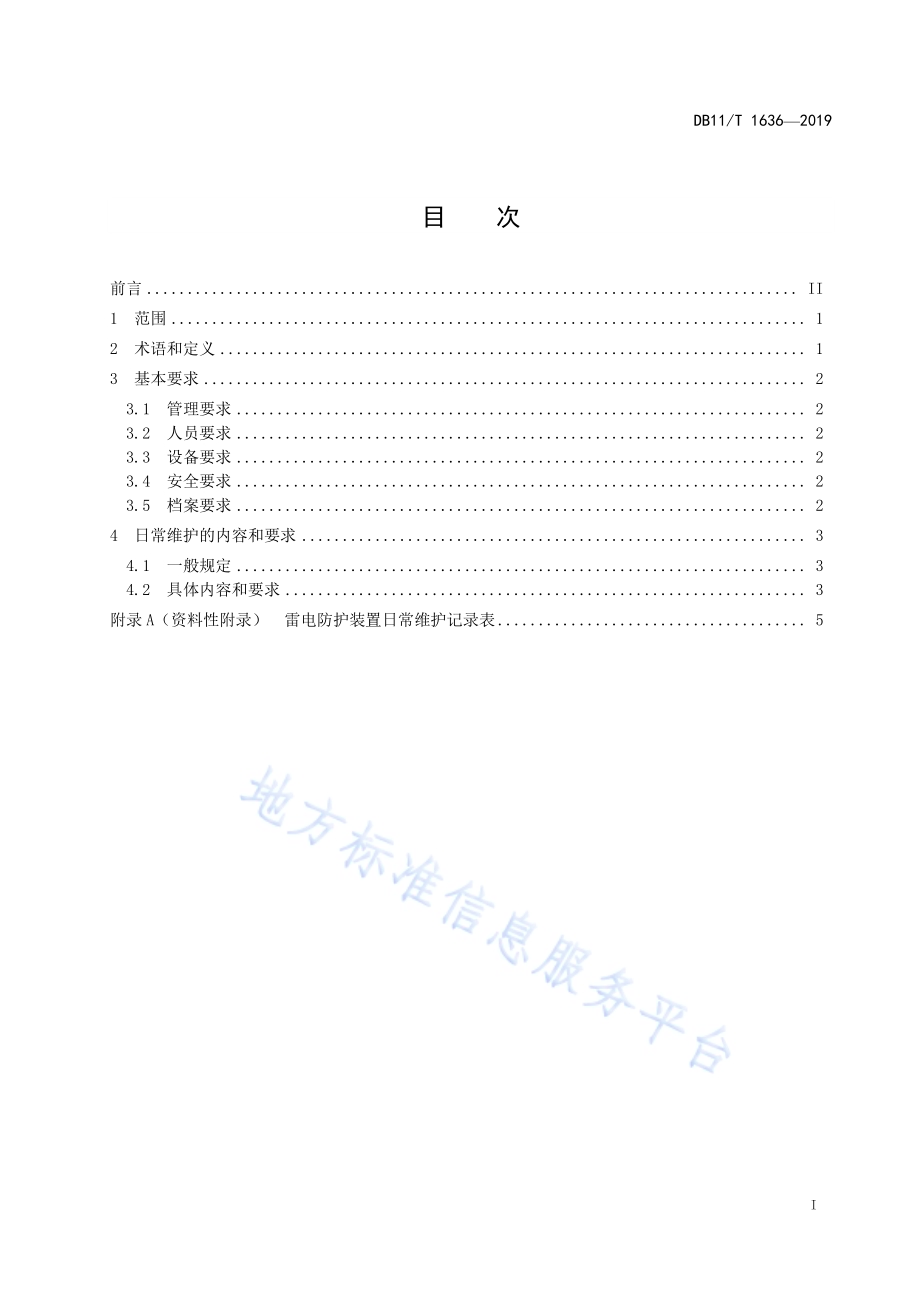

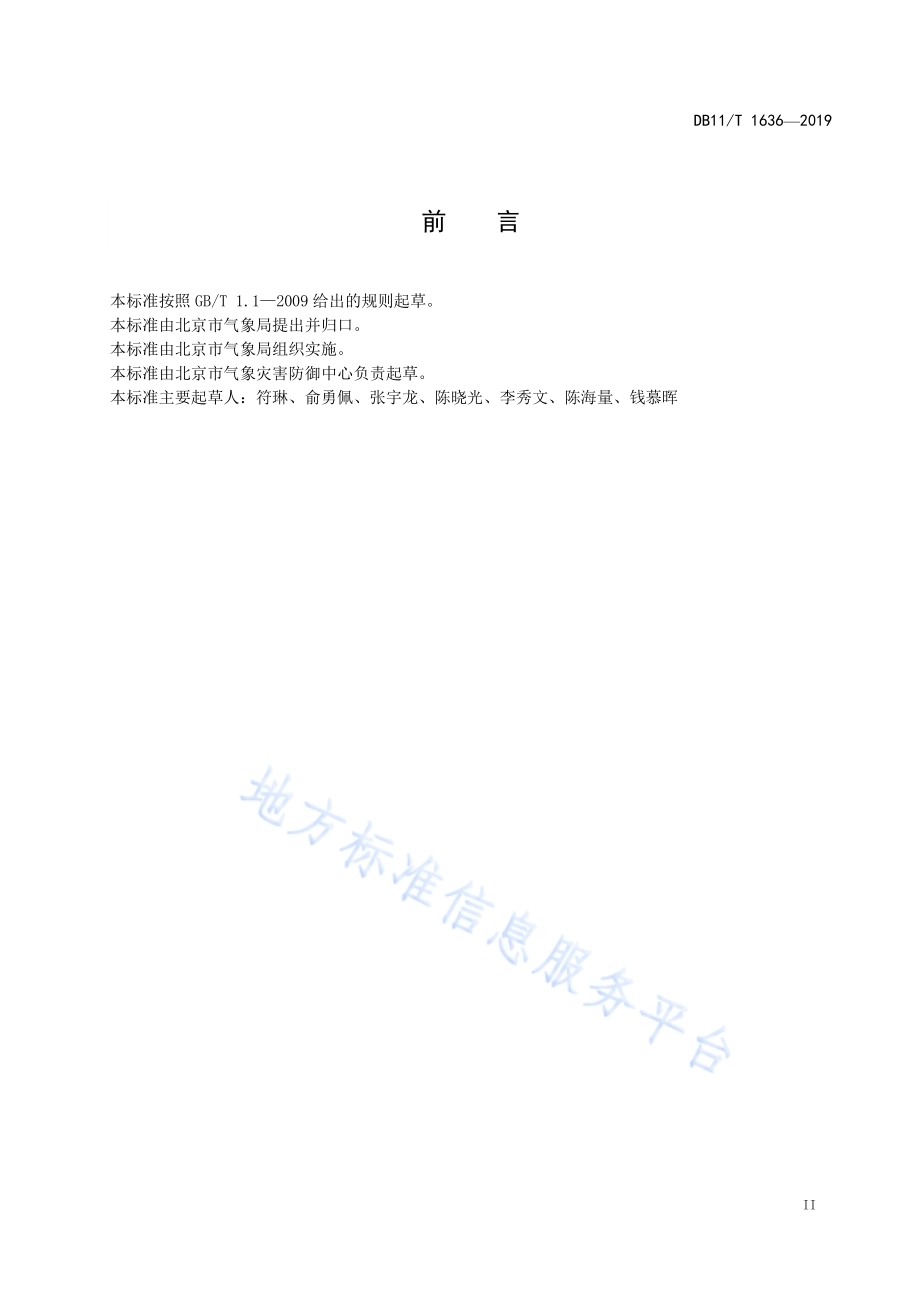

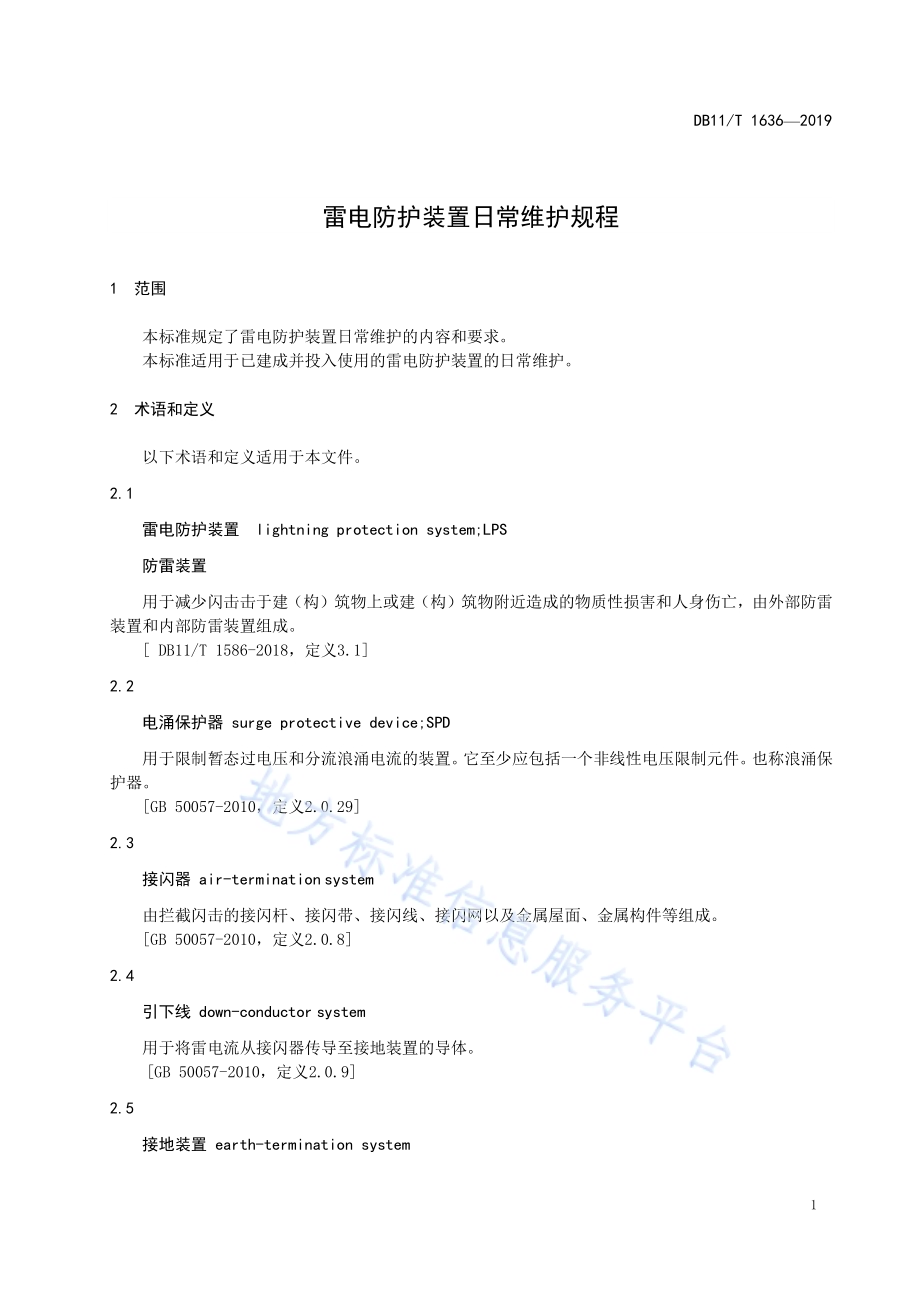

ICS 07.060 A 47 DB11 北京市 地 方 标 准 DB 11/T 1636 2019 雷电防护 装置日常 维护规程 Routine maintenance codes for lightning protection systems 2019-06-18 发布 2019-10-01 实施 北 京 市 市 场 监 督 管 理 局 发布 DB11/T 1636 2019 I 目 次 前言.II 1 范围.1 2 术 语和 定义.1 3 基 本要 求.2 3.1 管理 要求.2 3.2 人员 要求.2 3.3 设备 要求.2 3.4 安全 要求.2 3.5 档案 要求.2 4 日 常维 护的 内容 和要 求.3 4.1 一般 规定.3 4.2 具体 内容 和要 求.3 附录A（资 料性 附录）雷电防 护装 置日 常维 护记 录表.5 DB11/T 1636 2019 II 前 言 本标准 按 照GB/T 1.1 2009 给 出的 规则 起草。本标准 由北 京市 气象 局 提 出并归 口。本标准 由北 京市 气象 局 组 织实施。本标准 由北 京市 气象 灾害 防御中 心负 责 起 草。本标准 主要 起草 人：符琳、俞勇 佩、张宇 龙、陈晓 光、李 秀文、陈 海量、钱 慕晖 DB11/T 1636 2019 1 雷 电防护 装置 日常 维护规 程 1 范围 本标准 规定 了 雷 电防 护装 置 日常 维护 的内 容和 要求。本标准 适用 于已 建成 并投 入使用 的 雷 电防 护装 置 的 日常维 护。2 术语和 定义 以下术 语和 定义 适用 于本 文件。2.1 雷电防 护装 置 lightning protection system;LPS 防雷装置 用于减 少闪 击击 于建（构）筑物 上或 建（构）筑物 附近造 成的 物质 性损 害和 人身伤 亡，由外 部防 雷装置和 内部 防雷 装置 组成。DB11/T 1586-2018，定 义3.1 2.2 电涌保 护器 surge protective device;SPD 用于限 制暂 态过 电压 和分 流浪涌 电流 的装 置。它至 少应包 括一 个非 线性 电压 限制元 件。也称 浪涌 保护器。GB 50057-2010，定 义2.0.29 2.3 接闪器 air-termination system 由拦截 闪击 的接 闪杆、接 闪带、接闪 线、接闪 网以 及金属 屋面、金 属构 件等 组成。GB 50057-2010，定 义2.0.8 2.4 引下线 down-conductor system 用于将 雷电 流从 接闪 器传 导至接 地装 置的 导体。GB 50057-2010，定义2.0.9 2.5 接地装置 earth-termination system DB11/T 16362019 2 接地体 和 接 地线 的总 合，用于传 导雷 电流 并将 其流 散入大 地。GB 50057-2010，定 义2.0.10 2.6 等电位 连 接equipotential bonding 直接用 连接 导体 或通 过浪 涌保护 器将 分离 的金 属部 件、外来 导电 物、电 力线 路、通 信线 路及 其他 电缆连接 起来 以减 小雷 电流 在它们 之间 差生 电位 差的 措施。GB 50343-2012，定 义2.0.12 2.7 电磁屏 蔽 electromagnetic shielding 用导电 材料 减少 交变 电磁 场向指 定区 域穿 透的 措施。GB 50343-2012，定 义2.0.15 3 基本要 求 3.1 管理要 求 雷电防 护装 置的 日常 维护 应建立、健 全相 应的 管理 制度。管理 制度 应至少 包 括以下 内容：岗 位责 任制 度；雷 电防 护装 置日 常维 护 制度；雷 电防 护装 置日 常维 护人员 培训 制度；雷 击事 故应 急预 案制 度。3.1.1 雷电防 护装 置的 日常 维护 应由专 业技 术人 员负 责。3.1.2 雷电防 护装 置的 日常 维护 应建立 相应 的工 作档 案。3.2 人员要 求 3.2.1 应具备 雷电 防护 装置 维护 的基本 知识，并 接受 安全 及专业 技术 的培 训；3.2.2 应掌握 所属 行业 雷电 防护 相关标 准和 规范；3.2.3 应熟悉 管辖 范围 内雷 电防 护装置 的布 设情 况及 主要 设备的 位置，掌 握雷 电防 护装置 的作 用、性能及维 护方 法。3.3 设备要 求 雷电防 护装 置 的 管理 单位 应配备 满足 日常 维护 需要 的工具 和仪 器设 备，包括 但 不限于：改 锥、扳手、老虎钳、锉 刀、锤子、万 用表、验电 笔、钢卷 尺等。3.4 安全要 求 3.4.1 维护人 员应 根据 需要 佩戴 相应的 安全 防护 用具；3.4.2 当发现 安全 隐患 及其 他可 能影响 雷电 防护 装置 正常 工作的 情况，应 及时 上报 并采取 有效 措施 处置，如 涉及 雷电 防护 装置 新建、改（扩）建时 应联 系专业 防雷 机构 进行 处理。3.5 档案要 求 DB11/T 1636 2019 3 3.5.1 雷电防 护装 置的 日常 维护 工作档 案应 保存 至 少 2 年。3.5.2 日常维 护工 作档 案应 包括 以下内 容：雷电防 护装 置 布 设资 料；雷电防 护装 置 日 常维 护记 录；雷电防 护装 置 的 定期 检测 报告；雷电防 护装 置 的 事故 和处 理记录；雷电防 护装 置 的 新建、改（扩）建 记 录。4 日常维 护 的 内容 和要 求 4.1 一般规 定 4.1.1 日常维 护内 容 包 括：巡查 雷电防 护装 置各 部件 的工 作状态，至 少应 包括 接闪 器、引 下线、接 地装置、等电 位连 接、电磁 屏蔽和 电涌 保护 器，并按 要求进 行维 护和 处置。4.1.2 日常维 护后，应 填写 相关 的日常 巡查 和维 护保 养记 录并签 字确 认，记录 表的 内容参 见附 录 A。4.2 具体 内 容和 要求 雷电防 护装 置 日 常维 护的 具体内 容和 要求 见表1。表1 雷电防 护装 置 日 常维 护 的 具体内 容和 要求 雷电防护装置 检查周期 检查内容 维护要求 接闪器 每月或雷雨过后 接闪器是否存在倒伏、锈蚀、弯曲变形或个别处断裂 接闪器无倒伏、无弯曲变形或断裂，按规范要求处理锈蚀。每月或周围施工后 楼顶杂物是否遮挡雷电防护装置 雷电防护装置无遮挡 每月或周围施工后 建筑物顶部接闪器上是否捆绑线缆 无用线缆进行拆除 在用线缆咨询专业防雷机构 进行处理 周围施工后 楼顶平台新增或拆除设备设施 咨询专业防雷机构进行处理 引下线 每月或周围施工后 明敷引下线上是否附着其他电气线路 咨询专业防雷机构进行处理 每月或周围施工后 明 敷 引 下 线 与 附 近 其 他 电 气 线 路 的 距离，平 行 敷 设 时 不 应 小 于1 m，垂直交叉敷设时不应小于0.3 m 咨询专业防雷机构进行处理 每月或雷雨过后或周围施工后 接闪器与引下线连接处是否断开 将断开处电气连接 每月或周围施工后 引下线的防接触电压措施是否完好 咨询专业防雷机构进行处理 每月或周围施工后 护栏、警告牌是否损毁或丢失 将护栏、警告牌修复 DB11/T 16362019 4 表 1 雷电 防护 装置 日常 维护的 具体 内容 和要 求（续）雷电防护装置 检查周期 检查内容 维护要求 接地装置 每月或雷雨过后 人工接地装置的填土有无沉陷情况 按原样恢复 周围施工后 有无因挖土方、敷设管线或种植树木而挖断接地装置 咨询专业防雷机构进行处理 每月或雷雨过后 接地装置的防跨步电压措施是否完好 咨询专业防雷机构进行处理 等电位连接 每月或雷雨过后或周围施工后 屋面金属设备、设施接地线或跨接线断开；金属门窗、栏杆、扶梯等未接地或接地线断开；就近与雷电防护装置做电气连接 每月或雷雨过后或周围施工后 电子、电气设备未接地或接地线断开。就近与雷电防护装置做电气连接 每月或雷雨过后或周围施工后 楼顶平台金属屏蔽管、槽的接口处未用导体跨接或跨接线断开 就近与雷电防护装置做电气连接 电磁屏蔽（含门窗屏蔽、线缆屏蔽等）每月或周围施工后 楼顶线缆放置不规范 整理并做屏蔽处理，屏蔽管两端就近与防雷装置做电气连接 每月或周围施工后 建筑物 之 间 存 在 电 气 和 电 子 线 路 架 空线缆 咨询专业防雷机构进行处理 每月或周围施工后 进出建筑物（或机房）的电缆、线缆为架空引入 咨询专业防雷机构进行处理 电涌保护器 每月或雷雨过后或周围施工后 电 源 电 涌 保 护 器 支路的 断 路 器（熔 断器）未闭合 将电源电涌保护器支路 的断路器（熔断器）闭合 每月或雷雨过后 电源电涌保护器工作状态（劣化指示）不正常 更换电涌保护器 每月或雷雨过后 电 源 电 涌 保 护 器 的 外 壳 及 连 接 线 是 否有过热痕迹 咨询专业防雷机构进行处理 周围施工后 加装重要设备 咨询专业防雷机构进行处理 注1：每月指每年 3-10 月 注2：周 围 施 工 是指 可 能 影响 到 雷 电防 护 装 置 性能 的 施 工，包 括 楼顶 建 筑 物 施工、线 缆施 工、新增（拆 除）设 备施工等 A DB11/T 1636 2019 5 附 录 A（资料 性 附 录）雷电防 护装 置日 常维 护记 录表 A.1 雷电防 护装 置 日 常维 护记 录表 雷电防 护装 置日 常维 护记 录表见表A.1 表A.1 雷电防 护装 置 日 常维 护记 录表 单位名称：编号：第 页/共 页 雷电防护装置 序号 名称 位置 检查情况 处理情况 检查人 检查日期 备注 接闪器 1 1 号楼楼顶接闪带 1 号楼楼顶屋面一圈 2 1 号 楼 楼 顶 卫 星 天线避雷针 1 号楼楼顶卫星天线 引下线 1 1 号 楼 明 敷 引 下 线1 1 号楼东南角 2 1 号 楼 明 敷 引 下 线2 1 号楼北侧正中 接地装置 1 1 号楼接地装置 1 号楼 2 独立塔接地装置 独立塔 等电位连接 1 1 号 楼 顶 空 调 室 外机等电位连接 1 号楼顶空调室外机 2 1 号 楼 电 梯 中 控 室等电位连接 1 号楼电梯中控室 电磁屏蔽 1 信号线线缆屏蔽层 1 号楼机房 2 1 号楼和 2 号楼之间的架空线屏蔽层 1 号楼和 2 号楼之间的架空线 电涌保护器 1 装 饰 彩 灯 等 配 电 箱SPD 10 楼 装饰彩灯等 配电箱 2 强 电 竖 井 的 底 层 配电盘 负 1 层强电竖井 审核人：审核日期：_
