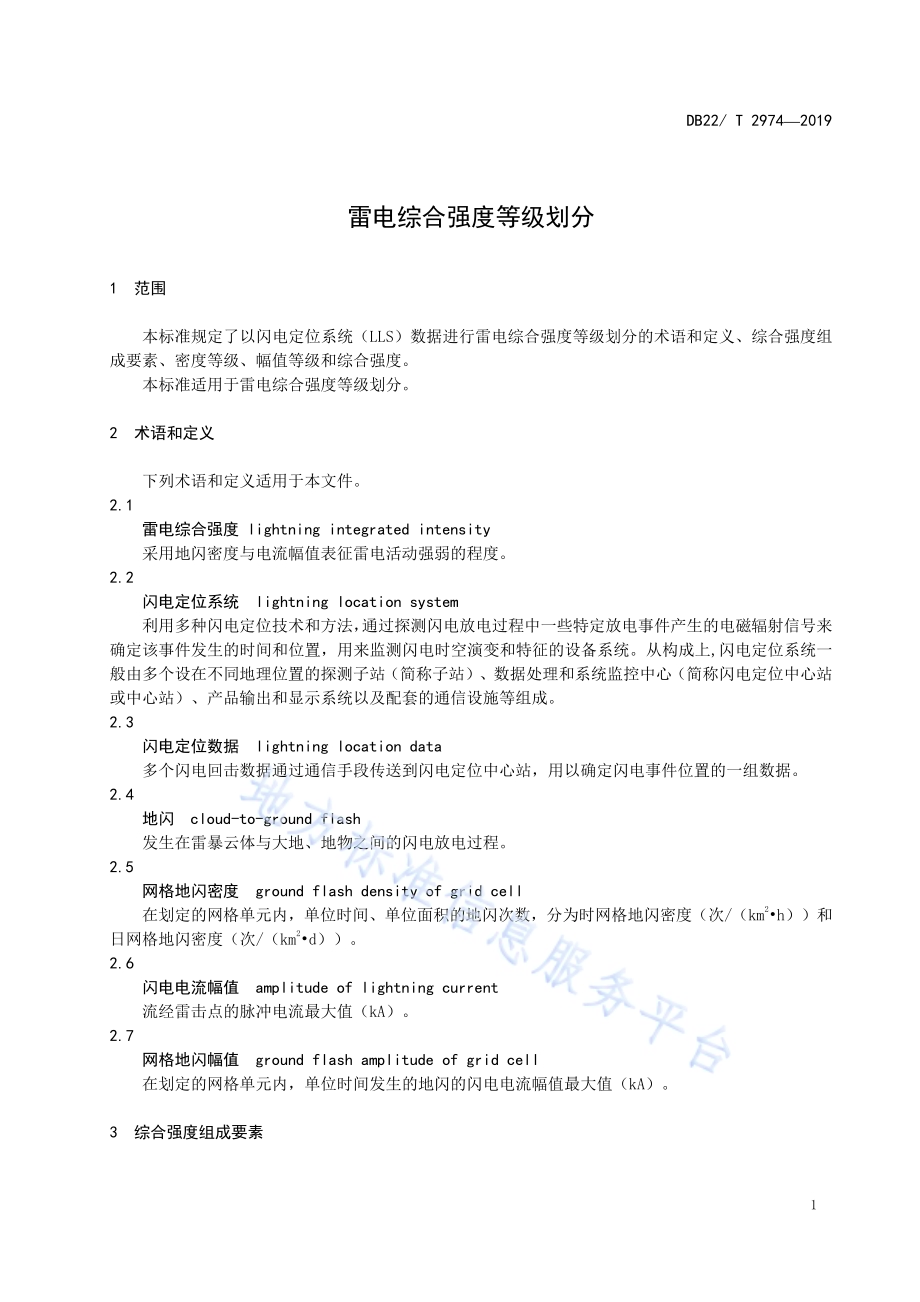

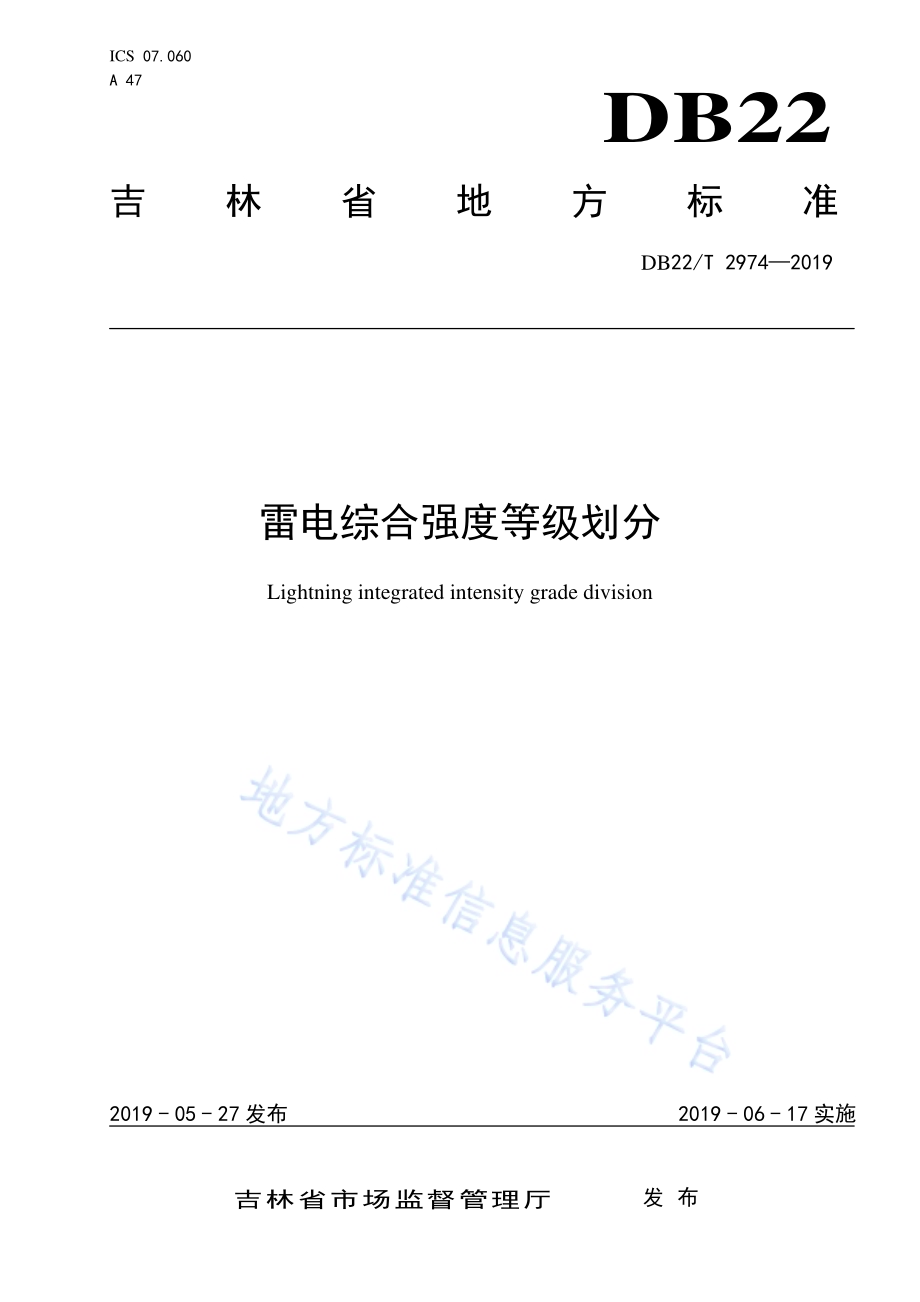

ICS 07.060 A 47 DB22 吉林省地方标准 DB22/T 29742019 雷电综合强度等级划分 Lightning integrated intensity grade division 2019-05-27发布 2019-06-17实施吉林省市场监督管理厅 发布 DB22/T 29742019 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省气象局提出并归口。本标准起草单位：吉林省气候中心。本标准主要起草人：王羽飞、李健、刘洋、刘士彬、葛春凤、江晓玲、隋朝阳、蔺豆豆、王亮、于龙、杭云、云天、李烨、曹满。DB22/T 29742019 1 雷电综合强度等级划分 1 范围 本标准规定了以闪电定位系统（LLS）数据进行雷电综合强度等级划分的术语和定义、综合强度组成要素、密度等级、幅值等级和综合强度。本标准适用于雷电综合强度等级划分。2 术语和定义 下列术语和定义适用于本文件。2.1 雷电综合强度 lightning integrated intensity 采用地闪密度与电流幅值表征雷电活动强弱的程度。2.2 闪电定位系统 lightning location system 利用多种闪电定位技术和方法，通过探测闪电放电过程中一些特定放电事件产生的电磁辐射信号来确定该事件发生的时间和位置，用来监测闪电时空演变和特征的设备系统。从构成上,闪电定位系统一般由多个设在不同地理位置的探测子站（简称子站）、数据处理和系统监控中心（简称闪电定位中心站或中心站）、产品输出和显示系统以及配套的通信设施等组成。2.3 闪电定位数据 lightning location data 多个闪电回击数据通过通信手段传送到闪电定位中心站，用以确定闪电事件位置的一组数据。2.4 地闪 cloud-to-ground flash 发生在雷暴云体与大地、地物之间的闪电放电过程。2.5 网格地闪密度 ground flash density of grid cell 在划定的网格单元内，单位时间、单位面积的地闪次数，分为时网格地闪密度（次/（km2h）和日网格地闪密度（次/（km2d）。2.6 闪电电流幅值 amplitude of lightning current 流经雷击点的脉冲电流最大值（kA）。2.7 网格地闪幅值 ground flash amplitude of grid cell 在划定的网格单元内，单位时间发生的地闪的闪电电流幅值最大值（kA）。3 综合强度组成要素 DB22/T 29742019 2 密度等级和幅值等级。4 密度等级 4.1 网格地闪密度划分为弱、中等、强、较强和极强，共 5 个等级。4.2 网格地闪密度等级指标见表 1。百分位法按附录 A 计算。表1 密度等级指标 等级 含义 百分位数区间 1 弱 P 25%2 中等 25%P 50%3 强 50%P 75%4 较强 75%P 95%5 极强 P 95%4.3 当历史网格内时、日地闪最小频次 1 次占比超过 25%时，将其划分为 1级弱闪电。再排序后，按照上述方法重新计算。当 2 次占比仍超过 25%时，将其划分为 1 级弱闪电，从 3 次再排序后开始计算百分位数。以此类推。5 幅值等级 5.1 网格地闪幅值划分为弱、中等、强、较强和极强，共 5 个等级。5.2 网格地闪幅值等级指标见表 2。百分位法按附录 A 计算。表2 幅值等级指标 等 级 含 义 百分位数区间 1 弱 P 60%2 中等 60%P 80%3 强 80%P 90%4 较强 90%P 95%5 极强 P 95%6 综合强度 6.1 综合强度计算 综合强度按时间尺度划分为时综合强度和日综合强度。采用密度等级和幅值等级加权。综合强度按公式（1）计算。InG A G A IN2 1.(1)式中：IN 综合强度；DB22/T 29742019 3 1A 密度等级权重，取值0.75；2A 幅值等级权重，取值0.25；G 网格单元的地闪密度等级。InG 网格单元的地闪幅值等级。注1：剔除闪电流幅值为0kA-2kA 和200kA及以上的地闪数据。注2：计算时综合强度时，采用网格单元的时密度等级。计算日综合强度时，采用网格单元的日密度等级。6.2 等级划分 根据综合强度计算结果，雷电综合强度划分为弱、中等、强、较强和极强，共5个等级，等级指标见表 3。表3 雷电综合强度等级指标 等 级 1 2 3 4 5 含 义 弱 中等 强 较强 极强 范 围 1 IN 1.5 1.5 IN 2.5 2.5 IN 3.5 3.5 IN 4.5 4.5 IN 5 DB22/T 29742019 4 A A 附 录 A（资料性附录）百分位数的计算 百分位数的计算采用（A.1）、（A.2）和（A.3）经验公式。)1()()(1)(j j iX X p Q.(A.1)j p n p 3/)1(.(A.2)3/)1(int(p n p j.(A.3)式中：)(p Qi第i个百分位数；p 百分位数；对应第j位的中间计算量；X 升序排列后的样本序列；j第j个序列数；n序列总数。_
