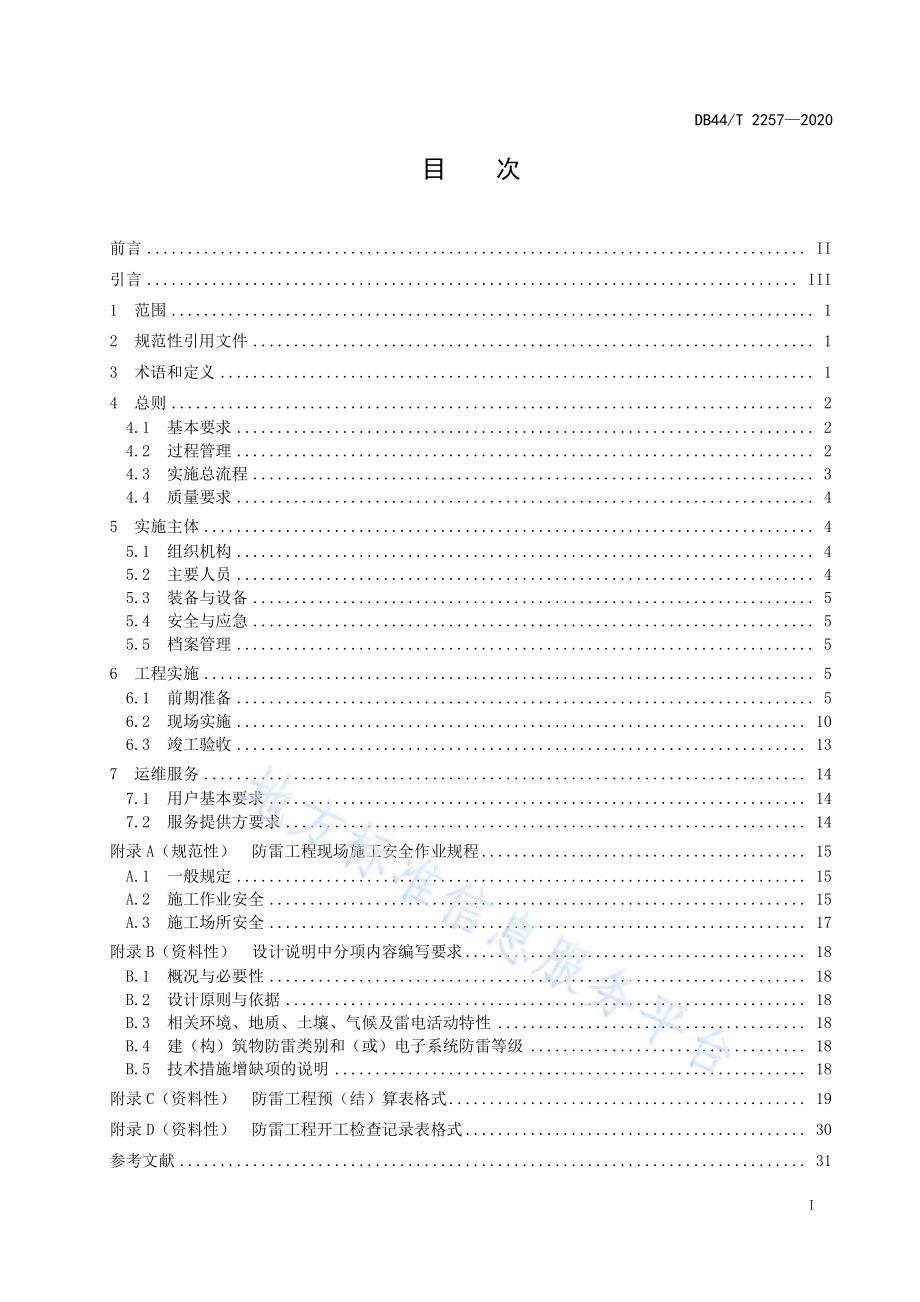

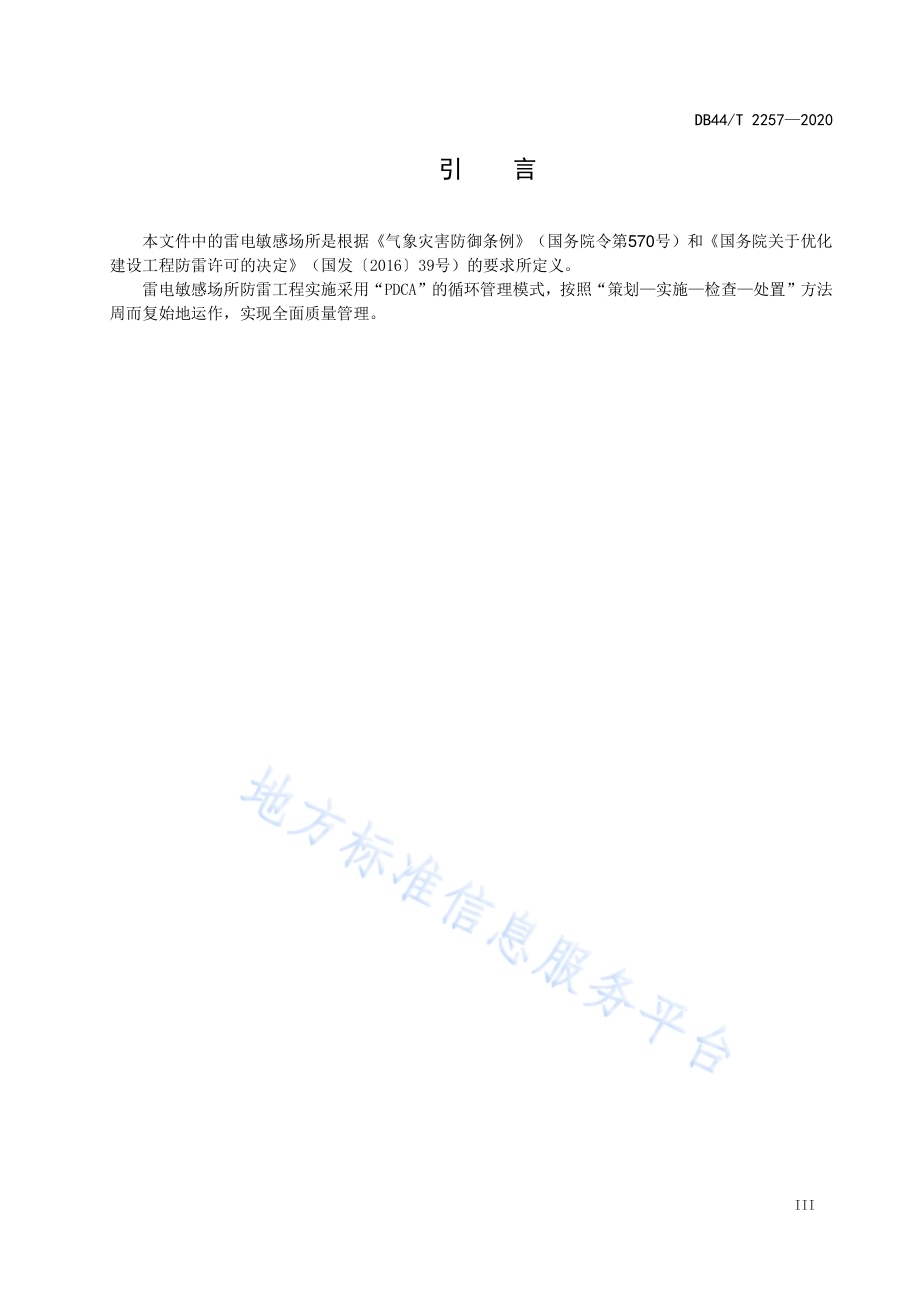

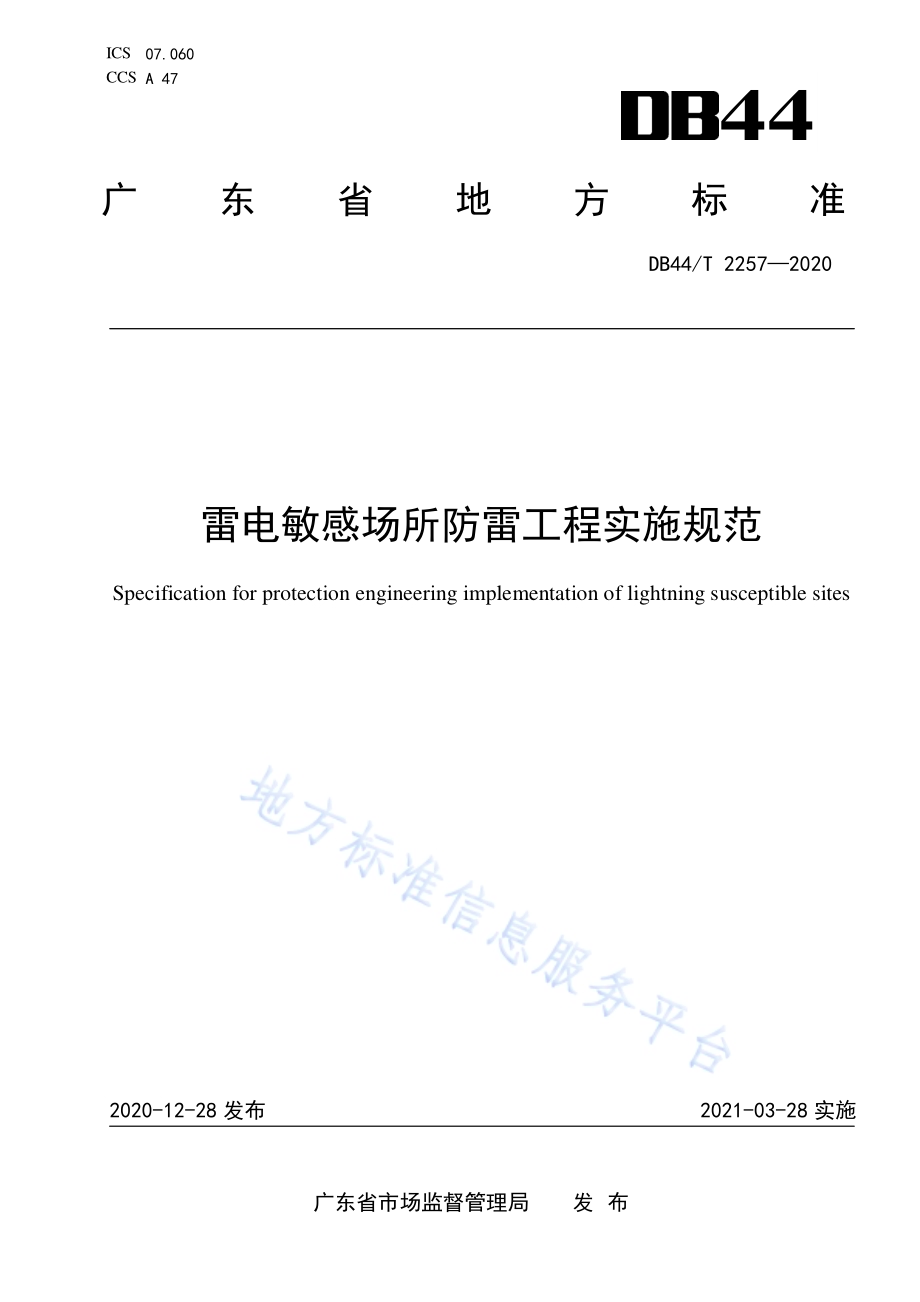

ICS 07.060 CCS A 47 44 广东 省 地方标准 DB44/T 2257 2020 雷电敏感 场所防 雷工 程实施规 范 Specification for protection engineering implementation of lightning susceptible sites 2020-12-28 发布 2021-03-28 实施 广东 省市 场监督 管理局 发 布 DB44/T 2257 2020 I 目 次 前言.II 引言.III 1 范围.1 2 规范性引 用文 件.1 3 术语和定 义.1 4 总则.2 4.1 基本要 求.2 4.2 过程管 理.2 4.3 实施总 流程.3 4.4 质量要 求.4 5 实施主 体.4 5.1 组织机 构.4 5.2 主要人 员.4 5.3 装备与 设备.5 5.4 安全与 应急.5 5.5 档案管 理.5 6 工程实施.5 6.1 前期准 备.5 6.2 现场实 施.10 6.3 竣工验 收.13 7 运维服务.14 7.1 用户基 本要求.14 7.2 服务提 供方要求.14 附录 A（规范 性）防雷工程 现场施工 安全作业 规程.15 A.1 一般规 定.15 A.2 施工作 业安全.15 A.3 施工场 所安全.17 附录 B（资料 性）设计说明 中分项内 容编写要 求.18 B.1 概况与 必要性.18 B.2 设计原 则与依据.18 B.3 相关环 境、地 质、土壤、气候及雷 电活动 特性.18 B.4 建（构）筑物防 雷类别和（或）电 子系统 防雷 等级.18 B.5 技术措 施增缺项 的说明.18 附录 C（资料 性）防雷工程 预（结）算表格式.19 附录 D（资料 性）防雷工程 开工检查 记录表格 式.30 参考文献.31 DB44/T 2257 2020 II 前 言 本文件按照GB/T 1.1 2020 标准化 工作导则 第1 部分：标准化文 件 的结构 和起草规则 的规定起草。本文件由广 东省气象 局提出 并 组织实施。本文件 由广东省 气象标准 化技术委 员会（GD/TC 102）归口。本文件起草 单位：广东省 气象防 灾减灾协 会、广东天 文防雷工程 有限公司、中 山市新 立防雷科 技有限公司、广 东省标准 化研究院、广东省 气象公共 安全 技术支持中 心、广州 华炜科技 有限公司、广东省 建筑科学研究 院集团股 份有限公 司、佛山 市顺德区 突发 事件预警信 息发布中 心、广东 普天防雷 检测有限 责任公司、江 门市防雷 公司。本文件主要 起草人：黄智慧、陈景荣、何前锋、路阳、顾世洋、曾阳斌、杨国雄、马立、杜 建德、梁淑敏、严 家琼、刘 丁齐、林 艳、殷启 元、江红、聂 长春、黄艳。DB44/T 2257 2020 III 引 言 本文件 中的雷电 敏感场所 是根据 气象灾害 防御 条例（国 务院令 第570 号）和 国务 院关于优 化建设工程防 雷许可的 决定（国发2016 39 号）的 要求所定义。雷电敏 感场所防 雷工程实 施采用“PDCA”的 循环 管理模式，按照“策 划 实施 检查 处置”方 法周而复始地 运作，实 现全面质 量管理。DB44/T 2257 2020 1 雷电敏感 场所防 雷工程 实施规 范 1 范围 本文件规定 了雷电敏 感场所防 雷工程实 施要求，包括 总则、实施 主体、工 程实施和 运维服务。本文件适用 于广 东省 内新建、扩建和改 建的雷电 敏感 场所防雷工 程，其他 防雷工程 可参考执 行。2 规范性引用 文件 下列文件中 的内容通 过文中的 规范性引 用而构成 本文 件必不可少 的条款。其中，注日 期的引用 文件，仅该日期对 应的版本 适用于本 文件；不 注日期的 引用 文件，其最 新版本（包括所有 的修改单）适用于 本文件。GB 50057 建筑物防 雷设计规 范 GB 50343-2012 建筑 物电子信 息系统防 雷技术 规范 GB 50601-2010 建筑 物防雷工 程施工与 质量验 收规 范 3 术语和定义 GB 50057-2010 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。为 了 便 于 使 用，以 下 重 复 列 出 了GB 50057-2010 中的一些 术语和定 义。3.1 雷电敏感场 所 lightning susceptible sites 油库、气 库、弹 药库、化学品 仓库、烟花爆竹、石 化 等易燃易爆 建设工程 和场所；雷电易 发区内的矿区、旅游 景点或者 投入使用 的建（构）筑物、设施 等需要单独 安装雷电 防护装置 的场所；雷电风险 高需要进行特 殊论证的 大型项目 建设场址。3.2 防雷工程实 施 lightning protection engineering implementation 防雷装置设 计、施工 和检测验 收以 及对 其实施过 程中 进行质量、进度控制 等工作的 总称。3.3 防雷系统 lightning protection system；LPS 由接闪器、引下线、接地装置、电涌保 护器及其 他连 接导体等组 成的防雷 产品和设 施的总称。注：防雷 系统 由外 部防 雷系 统和 内部 防雷 系统 两部 分组 成，也称 雷 电防 护装 置。3.4 外部防雷系 统 external lightning protection system 由接闪器、引下线和 接地装置 组成。3.5 内部防雷系 统 internal lightning protection system 由防雷等电 位 连接和 与外部防 雷装置的 间隔距离 组成。3.6 接闪器 air-termination system DB44/T 2257 2020 2 由拦截雷电 闪击的接 闪杆、接闪带、接闪 线、接 闪网 以及金属屋 面、金 属构件等 组成。接闪杆、接闪带、接闪 线、接闪 网又称避 雷针、避 雷带、避 雷线、避雷网。来源：GB 50057-2010,2.0.8,有修改 3.7 引下线 down-conductor system 用于将雷电 流从接闪 器传导至 接地装置 的导体。来源：GB 50057-2010,2.0.9 3.8 接地装置 earth-termination system 接地体和接 地线的总 合，用于 传导雷电 流并将其 流散 入大地。来源：GB 50057-2010,2.0.10 3.9 电涌保护器 surge protective device；SPD 用于限制瞬 态过电压 和分泄电 涌电流的 器件。它至 少 含有一个非 线性元件。又 称浪涌 保护器、防雷器、保安器、避雷器 等。来源：GB 50057-2010,2.0.29,有修改 3.10 防雷等电位 连接 lightning equipotential bonding；LEB 将 分开的 诸金属 物体直 接用连 接导体或 经电涌 保护器连 接到防 雷装置 上以减 少雷 电 流引发的 电 位差。来源：GB 50057-2010,2.0.19 3.11 个体防护装 备 personal protective equipment；PPE 从业人员为 防御物理、化学、生物等外 界因素伤 害所 穿戴、配备 和使用的 劳动防护 用品。3.12 特种作业 special operation 容易发生 事故，对 操作者本人、他 人的安全健 康及 设备、设施 的安全 可能造成 重大危害 的作业。3.13 高处作业 work at heights 在距坠落高 度基准面2 m或2 m以上 有可能 坠落的 高处 进行的作业。来源：GB/T 3608-2008,3.1 4 总则 4.1 基本要求 4.1.1 防雷工程实施应 执行国家、行业和地 方相关技术 标准，并结合行业要 求、主体 工程特点和 具体作业环境有 针对性地 实施。新建项 目的防雷 工程应与 主体工程同 时设计、同时 施工、同时投 入使用。改、扩建项目的 防雷工程 应与主体 工程充分 协调、统 一标 准。4.1.2 对防雷工程 实施全过 程以及重 要环节如 勘察、设 计、施工、验收，执行 PDCA 模式管 理。4.2 过程管理 为满足防雷工程 的质量、安全、进度、成本等要 求,应对防雷工程施 工人员、设备装备、材料、施工方法、环 境这五个 方面进行 有效的过 程控制和 管理。DB44/T 2257 2020 3 4.3 实施总流程 防雷工程 实 施一般包 括勘察、设计、施 工和验收 四个 阶段，总流 程见图1。勘 察 设 计施 工验 收 接 受 委 托勘 察 准 备勘 察 资 料 审 查现 场 勘 察提 交 勘 察 资 料设 计 准 备实 施 设 计、编 制 预 算审 查 设 计提 交 设 计 资 料施 工 组 织施 工 准 备竣 工 检 测竣 工 验 收资 料 移 交、工 程 结 算不 通 过不 通 过工 程 实 施符 合资 料 归 档 工 程 结 束工 程 自 检不 符 合通 过通 过通 过通 过符 合符 合不 符 合 整 改不 符 合 整 改 图1 防雷工程实 施总流程 图 DB44/T 2257 2020 4 4.4 质量要求 4.4.1 应检查防雷工程 进场材料（成品或半 成品），核 对其 说明书、合格证、出厂检 验报告等内 容，检验结论应 有记录。4.4.2 防雷装置的材料、规格和 技术指标等 应满足设计 图纸 的要求并符合相 关现行防 雷技术标准 的规定。4.4.3 各分项工程的施 工工艺和 技术指标应 满足设计图 纸的 要求并符合国家 现行有关 标准和规范 的规定。4.4.4 每道施工工序完 成后，应 进行自检。向下道工序 交接 时应进行交接检，并形成 记录，包括 隐蔽工程记录。未经监理 工程师和 建设单位 技术负责 人检 查确认，不 应进行下 道工序施 工。5 实施主体 5.1 组织机构 5.1.1 基本条件 防雷工程实 施单位（组织）应 具备完成 所承担的 防雷工 程项目相匹 配的能力 水平，并 具有法人 资格，能独立承担 相应的法 律责任，有独立账 目，能独 立核 算。5.1.2 工作场所 实 施单位 应有固 定的工 作场所。工作场 所应具 备基本办 公的功 能及独 立存放 相关装 备和档案 的 功能，如有条 件可配备 材料仓库 和加工车 间。5.1.3 组织架构 实施单位应 有明确的 组织架构，设置相应 的业务部 门，制定各部门职 责，明晰各 类管理人 员和不同工种人员的 岗位职责。5.1.4 管理制度 5.1.4.1 实施单位应建立 和完善与其 工程实施 活动相适应 的管 理体系文件，包 括质量保 障体系和安 全保障体系。5.1.4.2 实施单位应建立 保密制度。对防雷工 程实施活动 中知 悉的国家秘密、商业秘密 和技术秘密，实施单位有 义务保密。5.2 主要人员 5.2.1 岗位设置 实施单位应 具有与其 业务范围 相符的人 员配置，设 立 项目负责人、工 程质量技 术负责 人、安全负责人、施工员 等主要岗 位。具体 要求如下：项目负责人：具有防雷 或相关专 业高级职 称，3 年以 上防雷工程 工作经历，具备良好 协调统筹能力；工程质量技 术负责人：具有防 雷或相关 专业中级 以上 职称，5 年以 上防雷 工程工作 经历；安全负 责人：掌握防 雷工程相 关安全知 识及安全 技术 措施，并能 制定相应 的安全保 障体系，具备安全管 理能力，3 年以上 防雷工程 工作经历；DB44/T 2257 2020 5 施工员：具 有与其从 事业务相 适应的知 识、技术、实 践经验，持 有相关证 件，如焊 工证、电工证等。5.2.2 身体条件 5.2.1 规定的四 类人员应具 有完全民 事行为能力，能 适应相应工作岗 位，身体 健康，无重 大疾病、无色盲色弱、无恐高 症等，并 每年进行 健康检查。5.2.3 职业素养 5.2.1 规定的四 类人员应具 备职业所 需的基本素 养、技术能力和诚实 敬业的精 神，认真履 行工作职责，遵守工 作纪律，规范操作，文明施 工。5.3 装备与设备 5.3.1 实施单位应配备 与承担业 务相适应的 勘察设备、施工 装备、安全防护 装备、检 测仪器等，并设专人管理。5.3.2 实施单位应制定 仪器、设 备/装备的操 作、维修、检 定、保养规程，确保各种 仪器、设备/装备正常工作。5.4 安全与应急 5.4.1 实施单位应制定 完善的安 全管理和培 训制度并严 格执 行。员工上岗前 应进行相 应的安全培 训，培训考核合 格后方可 上岗。5.4.2 实施单位应 按附录 A 的要求开 展安全作 业。5.4.3 实施单位应配备 必要的个 体防护装备，并监督员 工使 用。现场作业前，实施人 员应检查防 护装备是否处于 良好状况，并正确 佩戴使用。5.4.4 实施单位应 制定完善 的应急预 案。发生 突发事件 时，应按相关应 急预案处 置。5.5 档案管理 5.5.1 实施单位应 制定和执 行档案管 理相关制 度，并明 确各 类档案的保 密范围和 措施。5.5.2 实施单位应 建立财务 档案、管 理档案和 技术档案：财务档案包 括预算、合同、会 计凭证等；管理档案包 括人员、车辆及仪 器装备档 案，管理 文件 等；技术档案包 括勘察资 料、技术 方案、设 计图纸和 施工 资料等。6 工程实施 6.1 前期准备 6.1.1 勘察 6.1.1.1 勘察流程 现场勘察是 制定防雷 工程设计 和施工方 案的重要 阶段，目的在于 根据防护 对象的特 性、所在 地理位置，获取准 确的现场 技术参数、了解环 境作业条 件，有利于防雷 工程设计 和施工的 针对性、成本控制 和施 工安全。勘察流程 见图2。DB44/T 2257 2020 6 人 员 确 定仪 器 设 备查 阅 资 料防 护 对 象 性 质环 境、地 形 地 貌 等现 场 测 量绘 制 草 图接 受 任 务勘 察 资 料 审 查通 过提 交 勘 察 资 料勘 察 准 备现 场 勘 察资 料 整 理不 通 过 图2 勘察流程图 6.1.1.2 勘察人员 6.1.1.2.1 应组织以下 人员参加 防雷工程 项目现场 勘察：建设单位和 实施单位 双方主管 部门的项 目负责人 和相 关专业技术 人员；实施单位的 主要技术、质量、施工负责 人，其他 工程 技术专业人 员；建设单位安 全主管或 指定的相 关人员。6.1.1.2.2 建设单位需 要第三方 开展防雷 工程设计 时，可委 托设 计单位牵头 进行现场 勘察。6.1.1.3 勘察仪器设 备 6.1.1.3.1 勘察前应保证仪 器设备种类 齐全，并 确保仪器设 备工 作正常。重要的 测量设备应 定期检定或校准。6.1.1.3.2 现场勘察的 仪器设备 包括 但不 限于：接地电阻测 试仪、土 壤电阻率 测试仪；等电位测试 仪、绝缘 电阻测试 仪、环路 电阻测试 仪、表面阻抗测 试仪、静 电电位测 试仪；激光测距仪、测厚仪、经纬仪、拉力计、游标卡 尺；可燃气体测 试仪、防 爆对讲机、标准电 阻等。6.1.1.4 查阅资料 6.1.1.4.1 现场勘察前应充 分查阅相关 资料，包 括被保护项 目历 史沿革、经济文 化价值、对 社会服务的性质、项 目建设的 近远期规 模，用于 判断雷电 损坏 可能造成生 命、文化 和经济等 方面影响 状况。6.1.1.4.2 查阅资料包 括以下内 容：防护对象的 工程设计 图纸(建筑、结构、工艺、设备 等)；总图，包括总规 划平面图、建筑总平面图、总 管 道平面 图、总电 气电子系 统线路平 面图；被保护设备 相关资料，包括设 备使用说 明书、设 备设 计安装文件、系统设 计文件、设备及系统安装条件 要求文件、设备工 作参数、系统通信 协议 等；雷电风险评 估资料（若有）。DB44/T 2257 2020 7 6.1.1.5 现场勘察 6.1.1.5.1 为保证现场勘察 有序进行，应事先拟 定周密的计 划，做到不缺项、不 漏项。勘察 项目应包含以下内容：建设项目场 址的地理 位置、地 质、水文、气象状 况及 土壤电阻率 等参数；防护对象的 地理位置，建（构）筑高度、大小特 征和 使用性质，周边环境；易燃易爆品 储存及外 部防雷的 保护情况；电力电缆及 通讯电缆 的埋设情 况；原有雷电防 护措施情 况；测量主要的 接地系统 阻值情况；测量主要内 部结构等 电位连接 情况等。6.1.1.5.2 勘察的基本 方法可概 括为：“问、看、测、算”：问：详细了 解勘察对 象所在单 位的工作 性质，防 护对 象的使用特 性，有无 遭受雷击 史，有无特殊防护要 求及注意 事项，以 便确定防 雷等级；看：详细观 察勘察对 象的周围 环境、地 形地貌，判断 雷电走向；测：通过仪 器和工具 进行测量，确定勘 察对象的 长、宽、高及与 周边建筑 物的四置 距离，了解防护对象 所处位置 的经纬度，土壤电 阻率、供 电形 式、接地情 况等；算：绘制勘 察对象的 平面、剖 面图及环 境形势图，计 算勘察对象 需 进行防 雷设施建 设的保护范围，计算 安装避雷 针的高度 及用材量、工程量 和费 用初步估算 等。6.1.1.6 资料整理 6.1.1.6.1 勘察结束后 应对勘察 的内容和 结果进行 整理，作 为制 订设计方案 和施工方 案的重要 依据。6.1.1.6.2 勘察资料应 整理为完 整的文字、数据和 图纸图片 资料，并电子版 存档。6.1.1.7 资料审查 6.1.1.7.1 应对勘察资料的 真实性、可 靠性进行 审查，如勘 察记 录是否带有个人 偏见、被访 对象是否如实反映情 况、文献 来源是否 可靠等。6.1.1.7.2 应对勘察资 料的完整 性进行审 查，如是 否有勘察 漏项、记录漏项 等。6.1.2 设计 6.1.2.1 一般要求 防雷设计应 贯彻系统 工程的理 念和方法，按外部 防雷 系统和内部 防雷系统 分别对应 的子系统 进行全面统筹设计，形 成完整有 效、相互配 合的综合防 雷系 统（见图3）。完整的设计 资料应包 括设计方案、图纸和工程 预算。DB44/T 2257 2020 8 综合防雷系统外部 防雷系统 内 部防 雷 系统接闪引下屏蔽接地屏蔽（隔离）等电位连接综合布线浪涌防护接地共用接地等电位连接 图3 综合防雷系 统组成 6.1.2.2 设计 流程 设计流程见 图4。接 收 察 勘 资 料设 计 准 备用 户 需 求查 阅 资 料编 写 设 计 大 纲设 计 审 核预 算 编 制通 过不 通 过方 案 设 计初 步 设 计施 工 图 设 计图 纸预 算设 计 方 案提 交 设 计 资 料 图4 设计流程图 6.1.2.3 设计准备 DB44/T 2257 2020 9 6.1.2.3.1 设计前应向建设 单位有关负 责人或专 业技术人员 进行 技术交流及技术 咨询，充分 了解项目的总体情况，认真听 取建设单 位对项目 安全防雷 的要 求。6.1.2.3.2 设计前应查 阅以下相 关资料：现场勘察报 告；项目所在地 最 近气象 观测站（台）近 30 年历史 雷暴 日数值或近 10 年平均 地闪密度 值；拟建或已建建（构）筑物 的建筑、电气、结 构等相关 图纸；拟建项目的 工艺流程；拟建项目的 危险化学 品特性及 防护注意 事项；雷电风险评 估报告（若有）；相关技术标 准。6.1.2.4 编制大纲 根据设计合 同书和现 场勘测资 料，结合 设计规模 编制 相应的设计 工作大纲。一般应 包括以下 内容：设计概况；设计目标及 设计依据；设计工作内 容、工作 方案及计 划工作量；设计进度计 划；设计周期承 诺及保证 措施；设计质量保 证；设计项目组 织机构及 主要人员 安排；后续服务工 作安排。6.1.2.5 设计要点 6.1.2.5.1 外部防雷系 统设计：接闪器子系 统：由避 雷针、网、带、线 组成，可 根据 需要单独设 置或组合 设置。应 有接闪器类型和布置 设计说明，并附有 接闪器架（敷）设 结构 设计图；应 有接闪器 保护范围 的计算说明并附图；应有接闪 器材料规 格、防腐 措施的设 计说 明；引下线子系 统：应有 引下线根 数、间距 和布置方 式的 设计说明；应有引下 线材料规 格、防腐措施的设计 说明；接地装置子 系统：应 有接地装 置的类型 设计说明；应 有接地装置 的阻值要 求；应有 接地装置的所在位置，并附图；应有接 地装置结 构设计，并附 图；应有接 地电阻的 计算；应 有接地装置的材料规 格；等电位连接 子系统：应有总等 电位、局 部等电位 和辅 助等电位连 接的设计 说明；防 护对象为建（构）筑 物时，应 对有与建（构）筑 物组合在 一起 的大尺寸金 属件和进 出建（构）筑物的金属管线做 等电位连 接的设计 说明；防 护对象为 电子 系统时，应 有电子系 统设备机 房等电位连接结构的 设计说明；应有等 电位连接 材料规格、连 接方式、防 腐措施的 设计说明；屏蔽子系统：设计文 件有防雷 专用屏蔽 室时，应 有屏 蔽结构、材 料规格的 设计说明；防护对象为电子系 统时，应 有对电子 系统信号 网络线路 采用 的屏蔽方式、屏蔽材 料规格和 屏蔽层接地方式的设 计说明；防护对象 为电子系 统时，应 有对 电子系统设 备进行屏 蔽的设计 说明。6.1.2.5.2 内部防雷系 统设计：低压配电系 统 SPD：应 有 SPD 的 级数和安 装位置；应 有 SPD 的冲 击电流（开 关型）或 标称放电电流（限压 型）、最 大持续运 行电压和 电压保护 水平 等主要技术 参数；应 有 SPD 的 类型；应有SPD 的接 线形式及 连接线长 度的要求；多级 SPD 之 间的距离配 合；DB44/T 2257 2020 10 电子系统信 号网络 SPD：应有 SPD 的级数 及安装位 置；应有 SPD 的 冲击电流、最大持续 运行电压、电压保 护水平和 插入损耗 等主要技 术参数；应有SPD 的类型；共用接地系 统：控制 室的防雷 接地、防 静电接地、电 气设备的保 护接 地、仪表系统 的工作接地、屏蔽接 地、电涌 保护接地 等应共用 接地装置。但 不得与独立 避雷装置 共用；接 地装置的设计应按电 气的有关 标准规范 和方法进 行；接地 装置 的接地电阻 应按电气 有关标准 和 GB 50057确定；屏蔽（隔离）：实施 防雷工程 的控制室 仪表应装 于钢 板材料的全 封闭机柜 或仪表箱 内，机柜或仪表箱的 各部分应 电气连续，机柜的 门、顶、底等 活动部件应 采用不小 于 4 mm 绝缘多 股铜芯电线或其 他有效的 方式进行 导电连接；电缆外 屏蔽 层可利用：电缆敷设 的金属槽、保护钢管防护层，双层总屏 蔽电缆的 外屏蔽层，金属铠 装屏 蔽电缆的铠 装层，分 屏蔽 加总 屏蔽电缆的总屏蔽层；电缆内 屏蔽层可 利用；全 程封闭穿 钢管 的屏蔽电缆 的屏蔽层，双层总 屏蔽的内屏蔽层，金 属铠装屏 蔽电缆的 内屏蔽层，分屏蔽 加总 屏蔽电缆的 内屏蔽层；综合布线：如果建筑 物附近具 备电缆埋 地敷设条 件，仪表电缆宜 采用穿钢 管或电缆 槽埋地敷设方式进入 建筑物，在进入建 筑物时，室外穿钢 管或 电缆槽的埋 地长度应 大于 15 m；如无条件，则仪表 电缆架空 进入建筑 物前，应 采用穿钢 管或 钢制封闭电 缆槽的方 式敷设；电缆与防雷引下线交 叉敷设的 间距应大 于 2 m,平行敷设 的间距 应大于 3 m。当无法 满足敷设 距离时，应对电缆进行 穿钢管屏 蔽，屏蔽 钢管应在 两端接地；当 电缆穿钢管 或在封闭 金属电缆 槽内敷设时，上述距 离可以减 半；进控 制室建造 的所有仪 表信 号电线、电 缆宜集中 在尽可能 少的入口进线。6.1.2.6 设计实施 6.1.2.6.1 方案设计：一般 根据建设单 位需求、现行的防雷 规范、技术文件等进 行设计，分 别就接地装置、引下线、接闪器、等电位连 接、屏蔽、综合布 线和电涌保 护器等进 行阐述。必 要时，方 案报建设单位及相关 部门认可 或举行方 案论证。6.1.2.6.2 初步设计：对认可或 批准的方 案进行专 业设计。6.1.2.6.3 施工图设计：对 初步设计进 行详细设 计，图纸设 计内 容达到满足施工 要求的深度。施工设计图的绘制 应参照国 家及行业 标 准图集，每张图 纸除 应标明名称 和编号，还应盖专 用章，并 有制图人、校对人、审 核人和批 准人的签 名。设计 图纸应符 合工 程制图的要 求，包括 但不限于 以下内容：图纸封面、目录；设计说明（分项内容 填写参见 附录 B）；主要工程量 汇总表；防雷总图（系统图）；各子系统设 计图；施工大样图。6.1.2.7 设计审核 防雷工程设 计文件应 经过当地 气象主管 部门的设 计审 核。6.1.2.8 预算编制 应根据施工 设计图编 制工程预 算书。工 程预算宜 采用 工程造价软 件编制或 委托第三 方有编制 能力的单位编制。工程预算 书应由具 有相应能 力的人员 编制 及审核。编 制预算可 参考附录C。6.2 现场实施 DB44/T 2257 2020 11 6.2.1 一般规定 6.2.1.1 施工单位应 按照施工 合同、设 计文件和 相应的施 工规 范等文件进 行施工。6.2.1.2 施工单位应 按规定流 程做好有 关资料报 审、施工 前准 备、开工申 请以及工 程实施过 程的安全、质量控制，并填报 防雷工程 开工检查 记录表（格 式参见附录 D）。6.2.2 施工流程 施工流程见 图5。接 受 设 计 资 料施 工 组 织工 程 项 目 管 理 策 划 文 件编 写 施 工 计 划 及 施 工 方 案设 备 及 材 料 进 场 报 验资 料 报 审施 工 准 备工 程 实 施开 工 申 请人 员、设 备 及 材 料 物 资 进 场 工 作组 织 施 工 人 员 进 行 技 术、安 全 交 底向 发 包 方 或 监 理 提 出 开 工 申 请通 过每 日 例 行 安 全 培 训 教 育施 工 质 量 及 安 全 管 理随 工 检 测 及 建 立 施 工 记 录施 工 质 量 问 题 处 理 制 度不 通 过不 通 过工 程 自 检不 符 合接 闪 器引 下 线屏 蔽接 地 装 置共 用 接 地 系 统屏 蔽（隔 离）等 电 位 连 接综 合 布 线电 涌 保 护 器（SPD）竣 工 资 料 准 备符 合报 验通 过 图5 施工流程图 DB44/T 2257 2020 12 6.2.3 施工组织 6.2.3.1 施工单位应根据 承接项目的 使用性质 及规模，有 针对 性地进行施工组 织架构设 计并成立项 目部，组织架 构设置和 人员配备 应满足项 目施工的 需求。6.2.3.2 项目部应制 定工程项 目管理文 件，包括 人员、施 工质 量、施工安 全等管理 制度。6.2.3.3 项目部应按 规定接收 设计文件，编写施 工计划及 施工 方案。6.2.3.4 实施单位应将工 程项目管理 策划的结 果（施工组 织设 计、施工计划、施工方案、施工质量 及安全保证措 施等）形 成文件，并在实施 前报发包 方或 监理方批准。6.2.3.5 实施单位应 实施工程 设备及材 料进场报 验。6.2.4 施工准备 6.2.4.1 项目部应组织施 工人员熟悉 各类设计 图纸和相关 标准 等技术资料，了 解设计意 图，参加施 工图的技术交 底。6.2.4.2 根据项目管 理最终策 划结果，做 好人员进 场前临设 工 作，安排好人员、设备及材 料物资进 场。6.2.4.3 按照施工设 计图纸和 工程进度 计划编写 材料进场 计划，进场材料 应 按规定 实施材料 报验。6.2.4.4 施工单位在确认 已具备开工 条件时，应按规定向 监理 方或发包方提出 开工申请，经批准后 方可开工。6.2.4.5 对已投入使用的 雷电敏感场 所实施防 雷整改工程 时，施工单位应认真 学习并严 格遵守该场 所的安全管理 制度，并制定 各种施 工的安全 保证措施，报建设单位 或监理单 位审批；应 组织所有 施工人员接受安全教 育，并建 立每日例 行安全培 训教育制 度。6.2.5 工程实施 6.2.5.1 项目部应针 对每日施 工内容所 涉及的安 全问题对 施工 人员进行例 行安全培 训教育。6.2.5.2 项目部应对 施工过程 的施工质 量及安全 进行控制。一 般包括以下 内容：按设计文件、施工图 纸、作业 指导书及 验收标准 适用 的施工工艺 进行施工。必要时，对施工过程实施样 板引路；配置符合规 定的操作 人员；按规定配备、使用施 工设备和 检测设备；对施工过程 及时检查 和监测，并记录在 案；根据要求须 采用新材 料、新工 艺、新技 术和新设 备时，应及时补 充相应的 策划和控 制内容；采取半成品、成品保 护措施并 监督实施；对分包的施 工过程实 施监控。6.2.6 工程自检 6.2.6.1 施工单位除 进行随工 检测外，在工程完 工后应进 行自 检。自检按照 GB 50601-2010 附录E 的要求，分别 对接地装 置、引下 线、接闪 器、等电 位连接、屏蔽、综合 布线和 电涌保护 器等项目 进行检查、测量，并填 写自检报 告。行业 有另行检 测要求的，优 先按行业要 求执行。6.2.6.2 施工员必须将施 工的全套资 料报施工 技术和质量 负责 人，由其组织有 关工程技 术人员和施 工员对所建防 雷工程进 行全面技 术质量检 查。如达不 到 设计要求和 相关技术 标准的，应 返工整改，直 至通过自检。6.2.6.3 工程自检流 程见图 6。DB44/T 2257 2020 13 接 闪 器引 下 线屏 蔽接 地 装 置共 用 接 地 系 统屏 蔽（隔 离）等 电 位 连 接综 合 布 线电 涌 保 护 器（SPD）自 检分 项 自 检竣 工 资 料 准 备符 合报 验整 改 不 符 合 图6 工程自检流 程图 6.2.7 竣工资料准 备 在自检完成 后，应及 时准备相 关的验收 资料，包 括施 工技术管理 和质量控 制资料。6.3 竣工验收 6.3.1 第三方检测 防雷工程自 检合格后，应根据 施工合同 的约定，会同 相关单位 及 具有雷电 防护装置 检测资质 的第三方检测机构 进行检测 验收，并 出具完整 有效的检 测报 告和竣工验 收技术资 料。6.3.2 验收资料 防雷工程竣 工验收时，应提供 以下资料：设计文件或 图纸；竣工图；被保护设备 一览表；变更设计的 说明书或 施工洽谈 单；安装工程记 录（包括 隐蔽工程 记录）；重要会议及 相关事宜 记录；自检报告；第三方检测 报告；其他相关资 料。6.3.3 组织验收 雷电敏感场 所的防雷 工程竣工 验收应由 防雷职能 部门 组织。DB44/T 2257 2020 14 7 运维服务 7.1 用户基本要 求 7.1.1 应根据单位（企业）自身特点 有针对性 建立防雷 安全 生产（经营）管理制 度。7.1.2 应妥善保管 防雷装 置 的竣工资 料、定期 检测报告 等。7.1.3 应安排熟悉 雷电防护 技术的专 职或兼职 人员负责 防雷 装置的维护 管理。7.1.4 发生雷击事故时，除上报 主管部门外，还应通知 防雷 装置的设计和施 工单位，及时分析原 因并提出后续改 进措施。7.2 服务提供方 要求 7.2.1 应向用户提 供完整的 竣工资料。7.2.2 应结合用户 防雷安全 生产（经 营）特点，向其提 供必 要的防雷知 识培训。7.2.3 为用户制定 防雷装置 日常维护 管理文件。相关内 容可 参照 GB 50343-2012 第 8 章的 规定执行。DB44/T 2257 2020 15 A A 附录A（规范性）防雷工程现 场施工安 全作业规 程 A.1 一般规定 A.1.1 施工单位应设现 场安全负 责人。现场 安全负责人 应 熟 悉所承担工程相 关的安全 技术要求、重点注意事项及 环境保护 的有关要 求，制定 应急预案。现 场安全负责 人还应对 施工人员 进行安全 技术交底，定期进行安 全培训教 育并做好 相关记录。A.1.2 施工人员应 在确保人 身安全和 作业安全 的环境条 件下 进行。A.1.3 进入施工现场的 人员应正 确使用个人 防护用品和 安全 防护设施。正确 佩戴符合 规范质量要 求的安全帽和工 作手套。在没 有防护 设施的高 处作业，应 按规定系挂 符合质量 要求的安 全带。在有 毒场所应正确佩戴符 合要求的 防毒面罩 和防护眼 罩。A.1.4 现场施工人 员应遵守 建设单位 的规章制 度和安全 操作 规定。A.1.5 作业现场禁 止抽烟、穿拖鞋或 光脚。禁 止酒后作 业。A.1.6 进入有限空间作 业，应对 作业环境进 行有效通风，并 对作业环境的有 害气体含 量进行检测，确认环境安全 的情况下，作业人 员佩戴符 合安全规 定的 防护用品后 方可进入。A.2 施工作业安 全 A.2.1 电焊焊接作 业 A.2.1.1 焊接作业人 员在焊接 操作前 应 认真检查 电焊机及 辅助 工具的安全 性能。A.2.1.2 电焊机应设单独 的开关，开 关应施在 防雨的闸箱 内。焊机供电、焊接 回路接头 的压接应紧 密牢固，裸 露接线柱 应有防护 罩；焊钳、焊接电缆、地 线的绝缘应 无损坏。若有破 损和异常 现象，应修复或更换，禁 止未经修 复前开机 操作。一 机一闸一 保护，电焊 机外 壳应装设 漏电保护 器，并与 保护零线 相接。A.2.1.3 电焊机导线 应具有良 好的绝缘，绝 缘电阻不 得小于 1M。电焊 机导线 和接地线 不 应搭在 易燃、易爆和带有 热源的物 品上，接地 线不 应接 在管道、机 械设备和建 筑物金属 构架或轨 道上，接地 电阻不 应大于 4。禁止使用 钢丝绳或 机电设备 代替零线，严 禁利用建筑 物的金属 结构、管 道、轨道 或其它金 属物体搭接起 来形成焊 接回路。A.2.1.4 电焊导线长 度不宜大 于 30 m，当需要加 长导线 时，应 相应增加导 线的截面。当导线 通过道路时，应 架高 或穿入防 护管内埋 设在地下；当导线 通过 轨道时，应 从轨道下 面通过。当导线绝 缘受损或 断股时，应立 即更换。A.2.1.5 电焊钳应有良好 的绝缘和隔 热能力。电焊钳的握 柄必 须绝缘良好，与 导线连结 牢靠，接触 良好，连结处 应采用绝 缘布包好 并不得外 露；操作 人员 严禁用胳膊 夹持电焊 钳。A.2.1.6 当长期停用 的电焊机 恢复使用 时，其绝缘电 阻不 应小于 0.5M，接线 部分不 应 有腐蚀和 受潮现象。A.2.1.7 焊接作业人 员 应按规 定穿戴劳 动防护用 品，并根 据不 同的工作场 所采取防 止触电、高处坠落、中毒和火灾 等事故的 安全措施。A.2.1.8 在潮湿地带 作业时，操作人员 应站在铺 有绝缘物 品的 地方，并穿 绝缘鞋。DB44/T 2257 2020 16 A.2.1.9 焊接作业现 场 10 m 范围内，不应 堆放易燃、易爆 物品。应清除施 焊现场 周围易 燃 易爆物品 或进行覆盖、隔离。当 需要在易 燃易爆气 体或液体 扩散 区施焊时，应经有关 部门检试 许可后，方可施焊，并做好消防 应急措施。A.2.1.10 移动电焊机 时，应切 断电源，禁止用拖 拉电缆的 方法 移动焊机；当焊接中 突然停电 时，应立即切断电源。更换场 地移动把 线时，应 切断电源，严 禁手持把线 爬梯登高。A.2.1.11 高空焊接，应系好安 全带，焊 接周围和 下方应采 取防 火措施，并 有专人监 护。A.2.1.12 应按电焊机 额定焊接 电流和暂 载率操作，严禁过 载。A.2.1.13 更换焊条应 戴手套。A.2.1.14 严禁在带压 力的容器 或管道上 焊接作业，焊接带 电的 设备 应先切 断电源。A.2.1.15 清除焊缝焊 渣时，应 戴防护眼 镜，头部 应 避开敲 击焊 渣飞溅方向。A.2.1.16 工作结束或 临时离开 现场时，应切断焊 机电源，将焊 钳、电缆与
