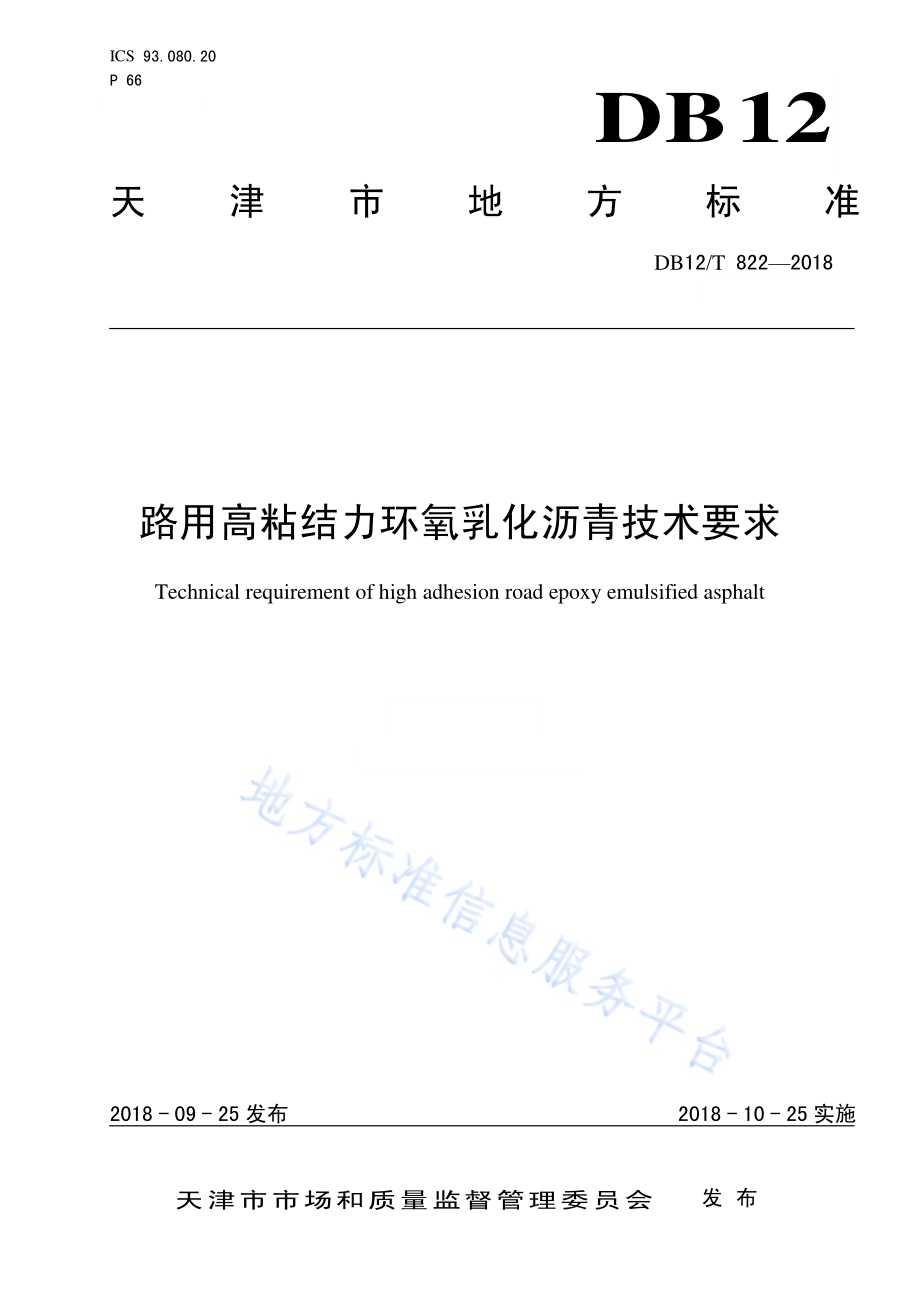

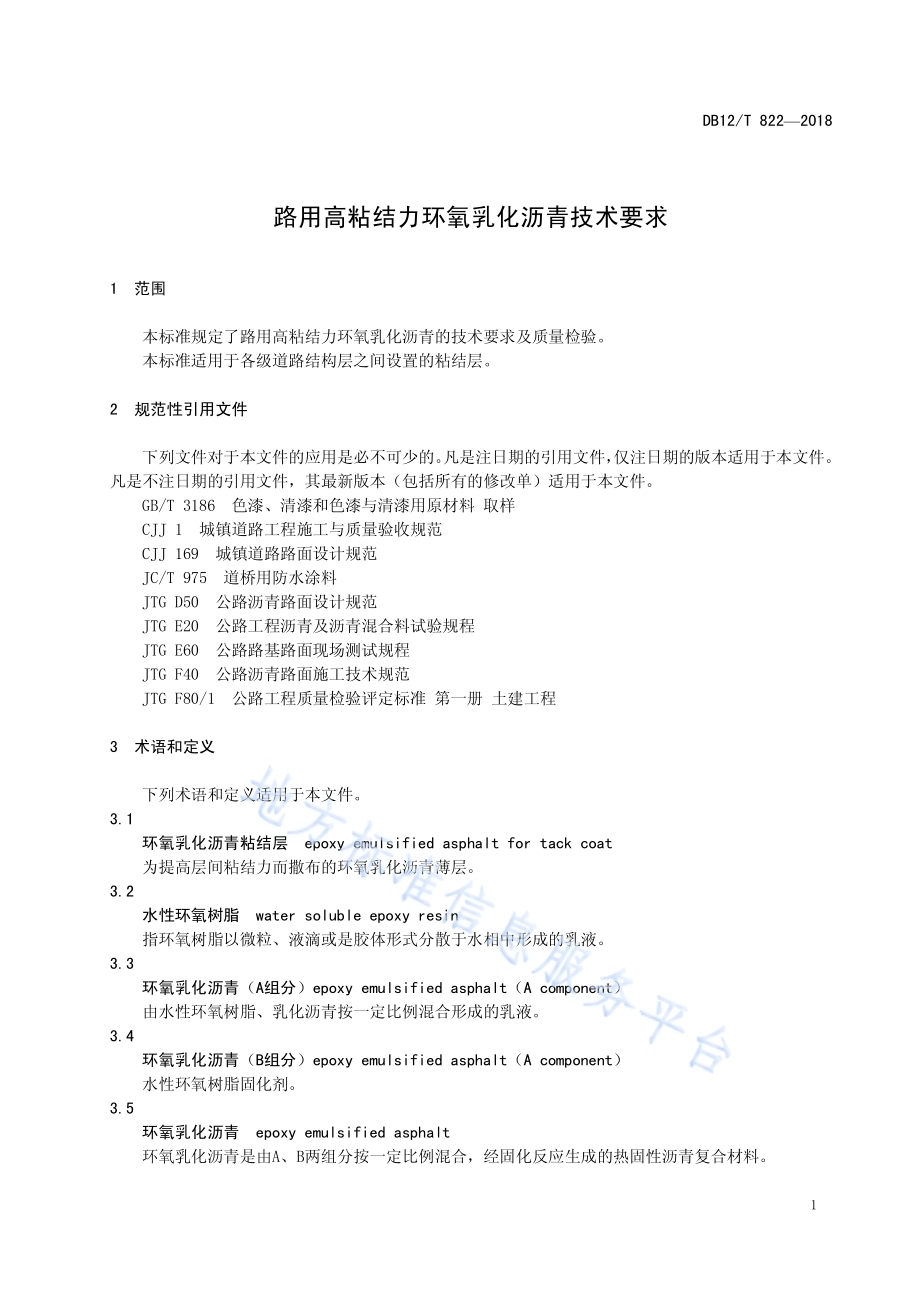

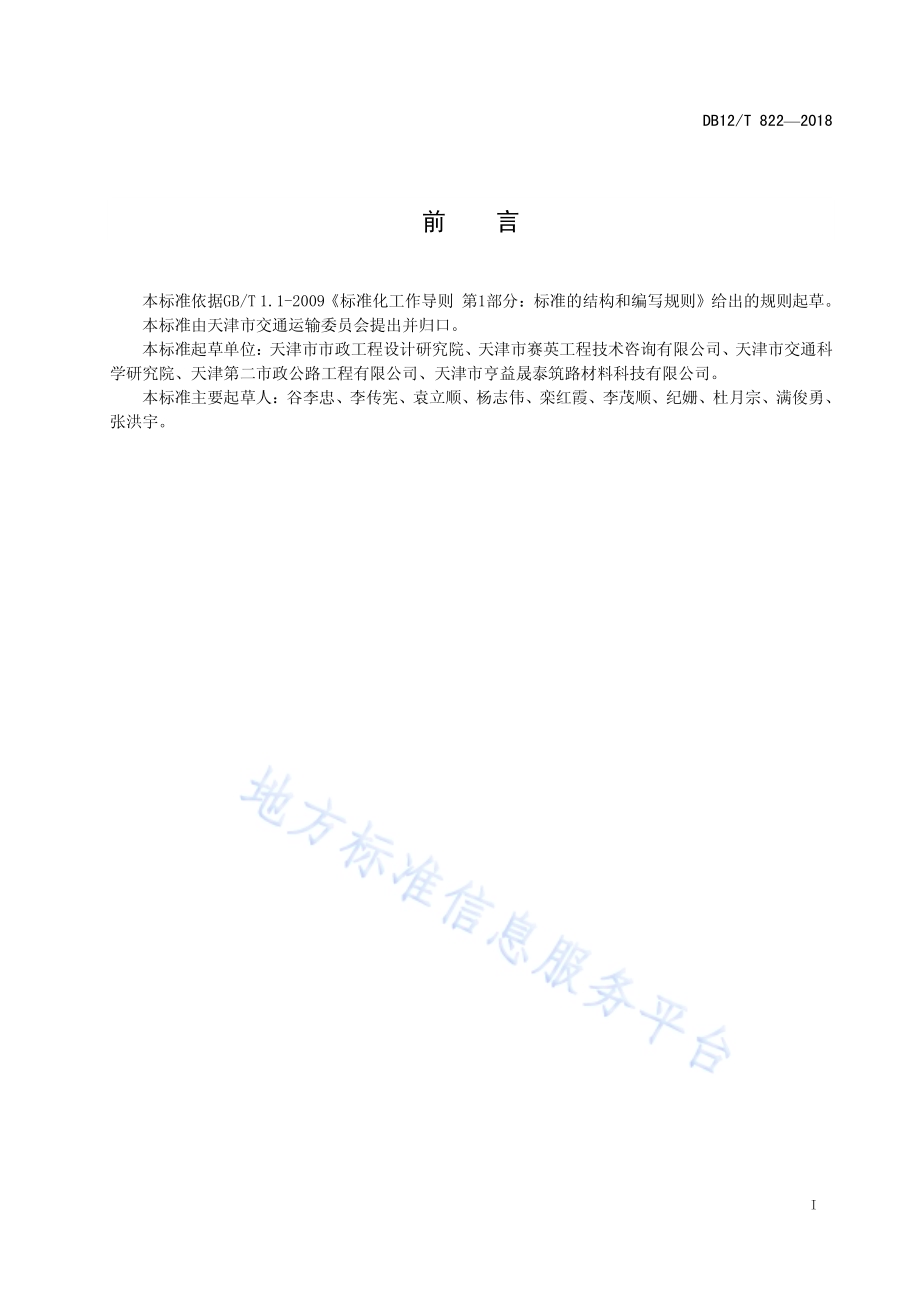

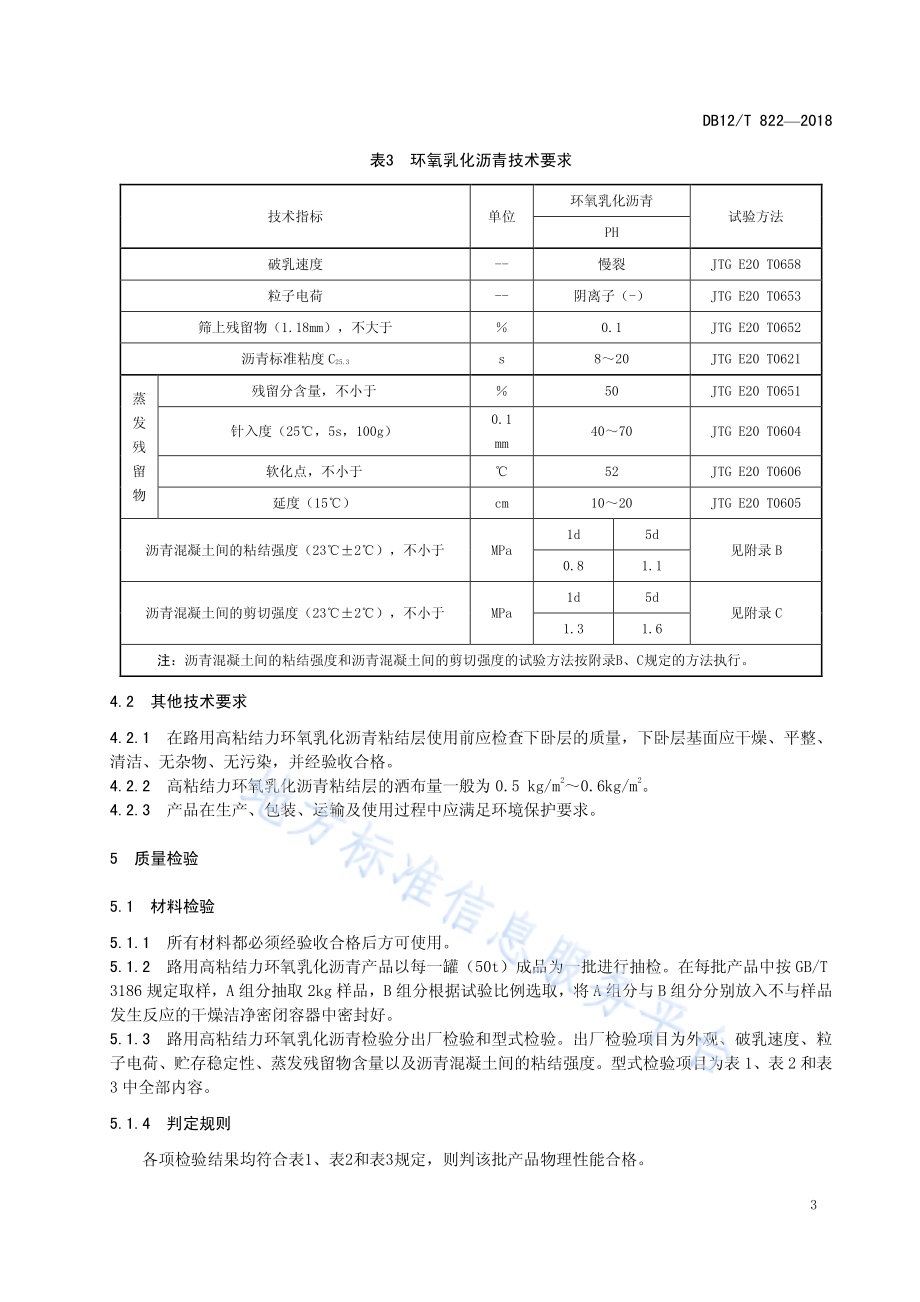

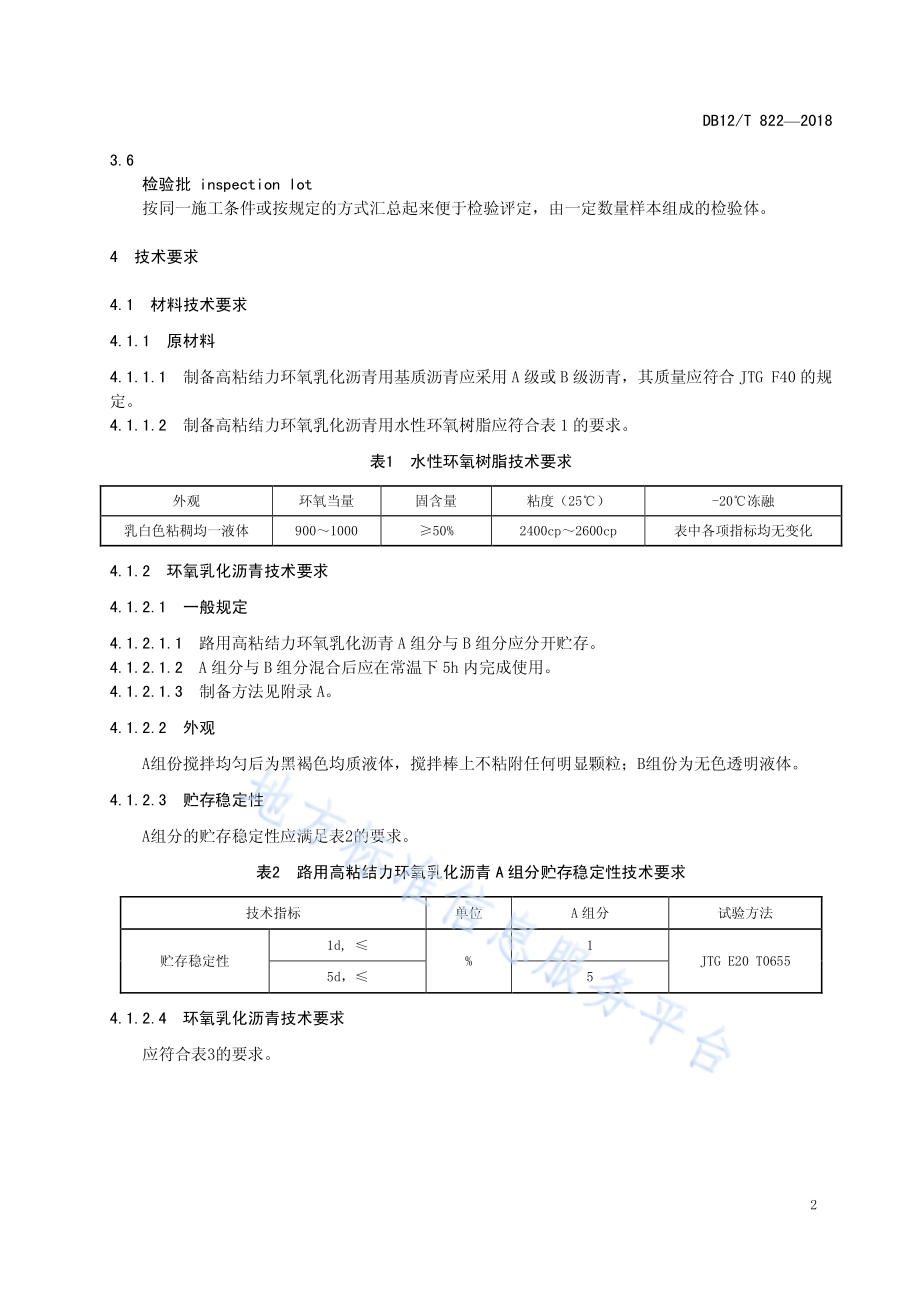

ICS 93.080.20 P 66 DB12 天津市 地 方 标 准 DB12/T 822 2018 路用高粘 结力环氧 乳化沥青 技术要求 Technical requirement of high adhesion road epoxy emulsified asphalt 2018-09-25 发布 2018-10-25 实施 天 津 市 市 场 和 质 量 监 督 管 理 委 员 会 发布 DB12/T 822 2018 I 前 言 本标准 依据GB/T 1.1-2009 标 准化 工作导 则 第1 部 分：标准 的结构 和编 写规 则 给出 的规则 起 草。本标准 由天 津市 交通 运输 委员会 提出 并归 口。本标准 起草 单位：天津 市 市政工 程设 计研 究院、天 津市赛 英工 程技 术咨 询有 限公司、天津 市交 通科学研究 院、天津 第二 市政 公路工 程有 限公 司、天津 市亨益 晟泰 筑路 材料 科技 有限公 司。本标准 主要 起草 人：谷 李 忠、李传 宪、袁 立顺、杨 志 伟、栾红 霞、李 茂顺、纪 姗、杜 月宗、满俊 勇、张洪宇。DB12/T 822 2018 1 路用高粘 结力环 氧乳化沥 青技术 要求 1 范围 本标准 规定 了路 用高 粘结 力环氧 乳化 沥青 的技 术要 求及质 量检 验。本标准 适用 于各 级道 路结 构层之 间设 置的 粘结 层。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 3186 色 漆、清漆 和 色漆与 清漆 用原 材料 取样 CJJ 1 城 镇道 路工 程施 工 与质量 验收 规范 CJJ 169 城镇 道路 路面 设 计规范 JC/T 975 道桥 用防 水涂 料 JTG D50 公路 沥青 路面 设 计规范 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG E60 公路 路基 路面 现 场测试 规程 JTG F40 公路 沥青 路面 施 工技术 规范 JTG F80/1 公 路工 程质 量 检验评 定标 准 第一 册 土 建工程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 环氧乳 化沥 青粘 结层 epoxy emulsified asphalt for tack coat 为提高 层间 粘结 力而 撒布 的环氧 乳化 沥青 薄层。3.2 水性环 氧树 脂 water soluble epoxy resin 指环氧 树脂 以微 粒、液滴 或是胶 体形 式分 散于 水相 中形成 的乳 液。3.3 环氧乳 化沥 青（A组 分）epoxy emulsified asphalt（A component）由水性 环氧 树脂、乳 化沥 青按一 定比 例混 合形 成的 乳液。3.4 环氧乳 化沥 青（B组 分）epoxy emulsified asphalt（A component）水性环 氧树 脂固 化剂。3.5 环氧乳 化沥 青 epoxy emulsified asphalt 环氧乳 化沥 青是 由A、B两 组分按 一定 比例 混合，经 固化反 应生 成的 热固 性沥 青复合 材料。DB12/T 822 2018 2 3.6 检验批 inspection lot 按同一 施工 条件 或按 规定 的方式 汇总 起来 便于 检验 评定，由一 定数 量样 本组 成的检 验体。4 技术要 求 4.1 材料技 术要 求 4.1.1 原材料 4.1.1.1 制备高 粘结 力环 氧 乳 化沥 青用基 质沥 青应 采 用A 级或 B 级 沥青，其 质量 应符 合 JTG F40 的规定。4.1.1.2 制备高 粘结 力环 氧乳 化沥 青用水 性环 氧树 脂应 符合 表 1 的 要求。表1 水性环 氧树 脂技 术要 求 外观 环氧当量 固含量 粘度（25）-20冻融 乳白色粘稠均一液体 9001000 50%2400cp 2600cp 表中各项指标均无变化 4.1.2 环氧乳 化沥 青技 术要 求 4.1.2.1 一般规 定 4.1.2.1.1 路用高 粘结 力环 氧乳 化沥 青 A 组分与 B 组 分应 分开 贮存。4.1.2.1.2 A 组分 与B 组分 混合 后应 在常温 下 5h 内 完成 使用。4.1.2.1.3 制备方 法见 附 录 A。4.1.2.2 外观 A组份 搅拌 均匀 后为 黑褐 色 均质液 体，搅拌 棒 上 不粘 附任何 明显 颗粒；B 组份 为 无色透 明液 体。4.1.2.3 贮存稳 定性 A组分 的贮 存稳 定性 应满 足 表2的 要求。表2 路用高 粘结 力环 氧乳 化沥 青 A 组 分贮 存稳 定性 技术 要求 技术指标 单位 A 组分 试验方法 贮存稳定性 1d,%1 JTG E20 T0655 5d，5 4.1.2.4 环氧乳 化沥 青技 术要 求 应符合 表3 的要 求。DB12/T 822 2018 3 表3 环氧乳 化沥 青技 术要 求 技术指标 单位 环氧乳化沥青 试验方法 PH 破乳速度-慢裂 JTG E20 T0658 粒子电荷-阴离子（-）JTG E20 T0653 筛上残留物（1.18mm），不大 于 0.1 JTG E20 T0652 沥青标准粘度 C25.3 s 8 20 JTG E20 T0621 蒸发残留物 残留分含量，不小于 50 JTG E20 T0651 针入度（25，5s，100g）0.1 mm 40 70 JTG E20 T0604 软化点，不小于 52 JTG E20 T0606 延度（15）cm 10 20 JTG E20 T0605 沥青混凝土间的粘结强度（23 2），不小于 MPa 1d 5d 见附录 B 0.8 1.1 沥青混凝土间的剪切强度（23 2），不小于 MPa 1d 5d 见附录 C 1.3 1.6 注：沥青混凝土间的粘结强度和沥青混凝土间的剪切强度的 试验方法按附录B、C 规定的方法执 行。4.2 其他技 术要 求 4.2.1 在路用 高粘 结力 环氧 乳化 沥青粘 结层 使用 前应 检查 下卧层 的质 量，下卧 层基 面应干 燥、平整、清洁、无杂 物、无污 染，并经验 收合 格。4.2.2 高粘结 力环 氧乳 化沥 青粘 结层的 洒布 量一 般 为 0.5 kg/m20.6kg/m2。4.2.3 产品在 生产、包 装、运输 及使用 过程 中应 满足 环境 保护要 求。5 质量检 验 5.1 材料检 验 5.1.1 所有材 料都 必须 经验 收合 格后方 可使 用。5.1.2 路用高 粘结 力环 氧乳 化沥 青产品 以每 一罐（50t）成 品为一 批进 行抽 检。在每 批产品 中 按GB/T 3186 规定 取样，A 组 分抽 取 2kg 样品，B 组分 根据 试 验比例 选取，将 A 组分与B 组分 分别 放入 不与 样品发生反 应的 干燥 洁净 密闭 容器中 密封 好。5.1.3 路用高 粘结 力环 氧乳 化沥 青检验 分出 厂检 验和 型式 检验。出厂 检验 项目 为外 观、破 乳速 度、粒子电荷、贮存 稳定 性、蒸 发残留 物含 量以 及沥 青混 凝土间 的粘 结强 度。型 式 检验项 目为 表 1、表 2 和表3 中全 部内 容。5.1.4 判定规 则 各项检 验结 果均 符合 表1、表2和表3规 定，则判 该批 产品物 理性 能合 格。DB12/T 822 2018 4 若有两 项或 两项 以上 检验 结果不 符合 表1、表2 和表3 规定，则判 该批 产品 物理 性能不 合格。若仅有 一项指 标不 符合表1、表2和表3规 定，允许在 该批产 品中再 抽取 同样数 量的样 品，对 不合 格项进行 单项 复验。达 到标 准规定 时，则判 该批 产品 物理性 能合 格，否则 判为 不合格。5.2 其他检 验 除材料 检验 外的 其他 检验 应符合 国家 和天 津市 有关 标准的 规定。DB12/T 822 2018 5 A A 附 录 A（规范 性附 录）试样的 制备 A.1 环境条 件 温度23 2，相 对湿 度60%15%。A.2 取样方 法 试样按 照GB/T 3186 涂料 产 品的取 样规 定，取 一份2kg 样品用 于试 验。A组 分与B 组份试 样应 该在232 的环 境中 放置24h。A.3 试样制 备 将静置 后的A 组份水 性环 氧 改性乳 化沥青 样品，搅拌 均匀，按照相 应的 试验用 量，A组 分与B 组份 比例为100:1；分别 称取A 组 分与B 组份，将B 组份 倒入A组份 中，混 合后 在不 混入 气泡的 情况 下充 分搅 拌五分钟，静置 两分 钟后 试验。A组分 与B组 份混 合后 的成 品试样 应立 刻使 用；放置 超过5h 的成 品试 样不 得用 于试验 涂膜，以 免 影 响试验结 果及 精度。DB12/T 822 2018 6 B B 附 录 B（规范 性附 录）涂料与 水泥 混凝 土的 粘结 强度试 验方 法 B.1 试验准 备 粘 结 强 度试 验 用试 件 由上下 两 层 组成，下层 为 热拌普 通 沥 青混 合 料，石 料选用 石 灰 岩，级 配选 用AC-13 型，沥青 选用70 号A 级道路 石油 沥青，油 石比 为5.0%；上 层为 热拌 改性 沥青混 合料，石 料 选 用 石 灰岩，级 配选 用AC-13 型，沥 青选用SBS 改性 沥青 或环 氧 沥青，油石 比为5.6%。混合料 具体 拌合 方法 按照JTG E20 中T0702。B.2 下层成 型方 法 B.2.1 从烘箱 中取出 预热 的试模、套筒 以及垫 块（垫块尺 寸见图B.1），用蘸有 少许 黄油的 棉纱擦 拭 套筒、底 座、击实 锤底 部以 及垫块。将 垫块 放在 套有 套筒的 底座 上，垫块 上放 一张圆 型的 吸油 性 小 的 纸。图B.1 垫块 B.2.2 将拌合 好的 下层 料，用小 铲 适当拌 合均 匀，称取580g 5g沥青 混合 料（温度 不低 于1455），倒入垫 有圆 形垫 块的 马歇 尔试膜 中，用 插刀 或是 大 螺丝刀 沿周 边插 捣15 次，中间捣10次。插捣 后将 沥 青混合料 表面 整平，在 装好 的混合 料上 面垫 一张 吸油 性小的 的圆 纸。B.2.3 将试模 连同底 座一 起放在 击实台 上固定。击 实次数 为正反 各50次，击 实结束 后用镊 子取掉 上 下层铺垫 的吸 油性 小的 圆纸。B.2.4 击实后 的试 件不 脱模，横 向放置 冷却 至试 验温 度（23 2），按照 附录A 制 备的高 粘结 力环 氧乳化沥青以0.5kg/m2的涂布量均匀涂刷到带试模的试件 上表面，涂刷均匀的试件放入40 5烘箱中养生4h。B.3 上层成 型方 法 B.3.1 将养生4h 的试 件从 烘箱取 出后即 可试验，在 高粘结 力环氧 乳化沥 青涂 刷面铺 垫三层 内径50mm，外径101mm 的同 心圆 纸（同 心圆纸 见图B.2），同 心圆 纸选用 吸油 性小 的纸 张。图B.2 同心圆 纸 DB12/T 822 2018 7 B.3.2 将拌合 好的 上层 料，用 小 铲适当 拌合 均匀，称取580 5g沥 青混 合料（温度 不 低于1605），倒入垫 有同 心圆 纸的 马歇 尔试膜 中，用 插刀 或是 大 螺丝刀 沿周 边插 捣15 次，中间捣10次。插捣 后将 沥 青混合料 表面 整平，在 装好 的混合 料上 面垫 一张 吸油 性小的 的圆 纸。B.3.3 将试模 连同 底座 一起 放在 击实台 上固 定。采用 单面 击实75 次的 成型 方法 击实。B.3.4 试件击 实结 束后 立即 用镊 子取掉 上面 的纸，卸 去套 筒 和底座 后将 带有 试模 的试 件放入405 的烘箱 中养生24h后，从 烘 箱中取 出试件，置 于脱 模 机上脱 出试件。将 试件 用 电风扇 吹至试 验温 度，供试验用（试 件成 型图 见图B.3）。图B.3 试件成 型 B.4 试验方 法 B.4.1 一天粘 结强 度试 验 带试模 的试 件在 烘箱 中恒 温养生24h 后，取出 并脱 模 冷却至 试验 温度（23 2），立即 做一 天粘结强度 试验。选用 高强度 粘接剂 将粘结 夹具 粘结在 试件两 端，如 图B.4 所示，将粘结 有夹具 的试 件装 入拉力试 验机，调 整 拉 伸速 度为27mm/min，开动 试验 机拉伸 至粘 结破 坏。记录粘 结破 坏时 的荷 载和 破坏位 置，测量 粘结 面的 面积，精确 到1mm2。图B.4 粘结强 度试 件及 夹具 示意 图 B.4.2 五天粘 结强 度试 验 带试模 的试 件在 烘箱 中恒 温养生24h 后，取出 并脱 模 放在23 2 的环 境中 养 生四天，立 即做 五天粘结强 度试 验，试验 方法 与一天 粘结 强度 试验 相同。B.5 试验结 果计 算 DB12/T 822 2018 8 粘结强 度按 式B.1 计 算：F/A=.(B.1)式中：粘 结强 度，单位 为 兆帕（MPa）；F 破 坏荷 载，单位 为 牛顿（N）；A 试 件粘 结面 积，单 位为平 方毫 米（mm2）取符合 试验要 求的6 个试 件 试验结 果，与 平均 值比较 去掉6个 数据 中偏离 最大 的 值，取 剩余5 个数 据的平均 值，精确 到0.001MPa。DB12/T 822 2018 9 C C 附 录 C（规范 性附 录）涂料在 沥青 混凝 土与 水泥 混凝土 间剪 切强 度 C.1 试验准 备 剪 切 强 度试 验 用试 件 由上下 两 层 组成，下层 为 热拌普 通 沥 青混 合 料，石 料选用 石 灰 岩，级 配选 用AC-13 型，沥青 选用70 号A 级道路 石油 沥青，油 石比 为5.0%；上 层为 热拌 改性 沥青混 合料，石 料 选 用 石 灰岩，级 配选 用AC-13 型，沥 青选用SBS 改性 沥青 或环 氧 沥青，油石 比为5.6%；混合料 具体 拌合 方法 按 照JTG E20 中T0702。C.2 下层成 型方 法 C.2.1 从烘箱 中取出 预热 的试模、套筒 以及垫 块（垫块尺 寸见图B.1），用蘸有 少许 黄油的 棉纱擦 拭 套筒、底 座、击实 锤底 部以 及垫块。将 垫块 放在 套有 套筒的 底座 上，垫块 上放 一张圆 型的 吸油 性 小 的 纸。C.2.2 将拌合 好的 下层 料，用小 铲 适当拌 合均 匀，称取580g 5g沥青 混合 料（温度 不低 于1455），倒入垫 有圆 形垫 块的 马歇 尔试膜 中，用 插刀 或是 大 螺丝刀 沿周 边插 捣15 次，中间捣10次。插捣 后将 沥 青混合料 表面 整平，再 装好 的混合 料上 面垫 一张 吸油 性小的 的圆 纸。C.2.3 将试模 连同底 座一 起放在 击实台 上固定。击 实次数 为正反 各50次，击 实结束 后用镊 子取掉 上 下层铺垫 的吸 油性 小的 圆纸。C.2.4 击实后 的试 件不 脱模，横 向放置 冷却 至试 验温 度（23 2），按照 附录A 制 备的高 粘结 力环 氧乳化沥 青以0.5kg/的涂 布量均 匀涂刷 到带 试膜 的 试件上 表面，涂刷 均匀 的 试件放 入405 烘箱 中养生4h。C.3 上层成 型方 法 C.3.1 将养生4h 的试 件从 烘箱取 出后即 可试验，将 拌合好 的上层 料，用 小铲 适当拌 合均匀，称取580g5g 沥 青混 合料（温度 不 低于1605），倒 入马 歇尔试 膜中，用插 刀或 是 大螺丝 刀沿 周边 插捣15次，中间捣10次。插 捣后 将沥 青混合 料表 面整 平，再装 好的混 合料 上面 垫一 张吸 油性小 的的 圆纸。C.3.2 将试模 连同 底座 一起 放在 击实台 上固 定。采用 单面 击实75 次的 成型 方法 击实。C.3.3 试件击 实结 束后 立即 用镊 子取掉 上面 的纸，卸 去套 筒 和底座 后将 带有 试模 的试 件放入405 的烘箱 中养生24h后，从 烘 箱中取 出试件，置 于脱 模 机上脱 出试件。将 试件 用 电风扇 吹至试 验温 度，供试验用。（试件 成型 图见 图C.1）DB12/T 822 2018 10 图C.1 试件成 型 C.4 试验方 法 C.4.1 一天剪 切强 度试 验 带试模 的试件 在烘 箱中恒 温养生24h 后，取出 并脱 模 冷却至 试验温 度，立即做 一天剪 切强度 试验，将试件 放入特 制剪 切环中（剪切 环见图C.2 和C.3），选用带 有传感 器并 配置有 荷载及 试件变 形测 定记 录装置的 自动 马歇 尔强 度试 验仪，将带 有试 件的 剪力 环放在 马歇 尔强 度试 验仪 压力平 台上，开 启 马 歇 尔 强度试验 仪，读取 剪力 环中 试件被 破坏 时的 最大 力值，按照 公式B.1 计算 出相 应 的剪切 强度。图C.2 剪切环 大样 图 C.4.2 五天剪 切强 度试 验 带试模 的试 件在 烘箱 中恒 温养生24h 后，取出 并脱 模 放在23 2 的环 境中 养 生四天，立 即做 五天剪切强 度试 验，试验 方法 与一天 剪切 强度 试验 相同。DB12/T 822 2018 11 单位为毫米 a）底 板大 样图 b）固 定板 大样 图 c）活 动板 大样 图 d）侧盖 板大 样图 e）连 接盖 板大 样图 注1：剪切环采用Q235 钢材制作，各 构件用内六角螺栓连接；注2：一组剪切环需要1 件底板、2 件 固定板、1 件活动板、2 件侧盖 板和1 件连接盖板。图C.3 剪切环 构造 图 _
