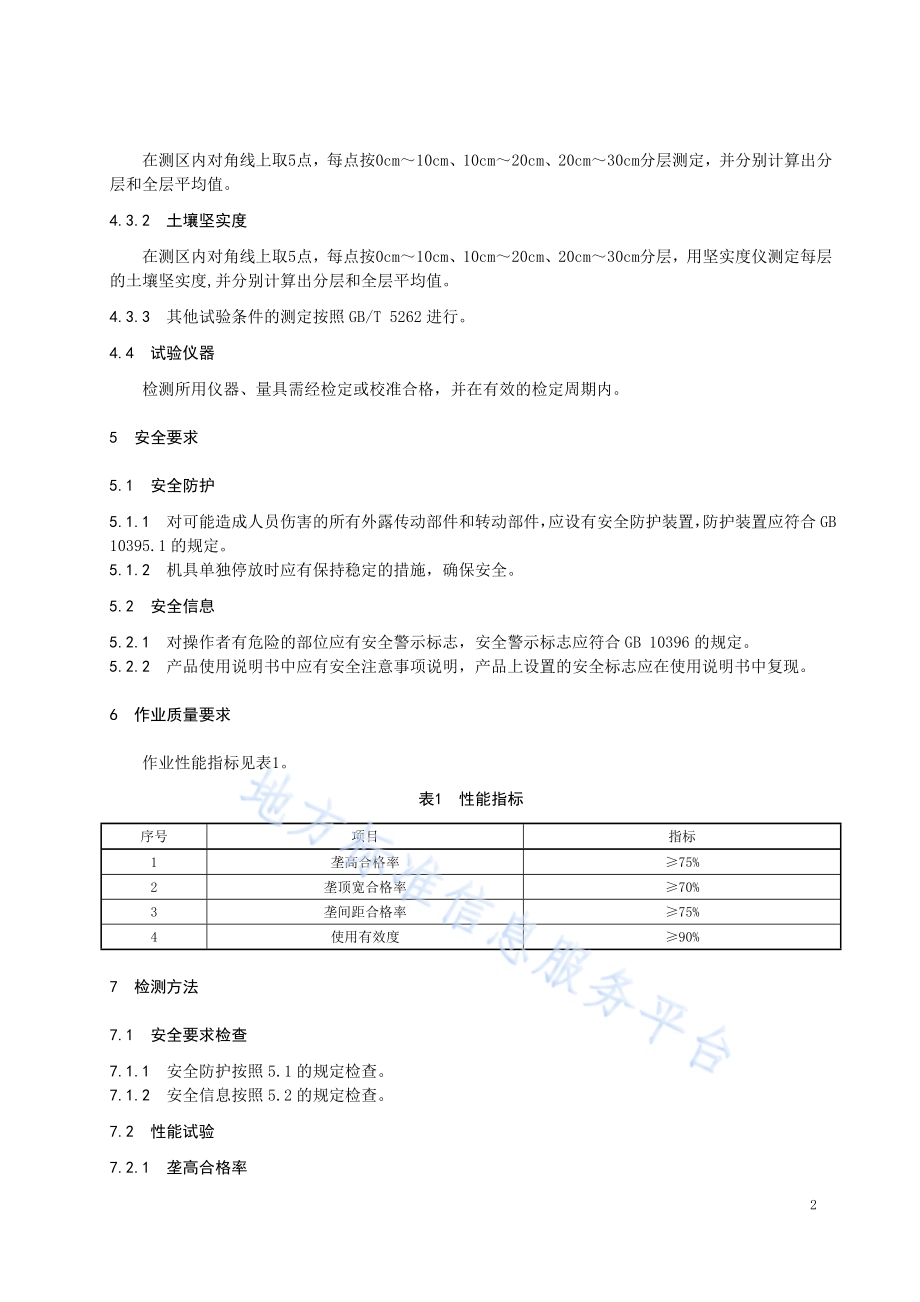

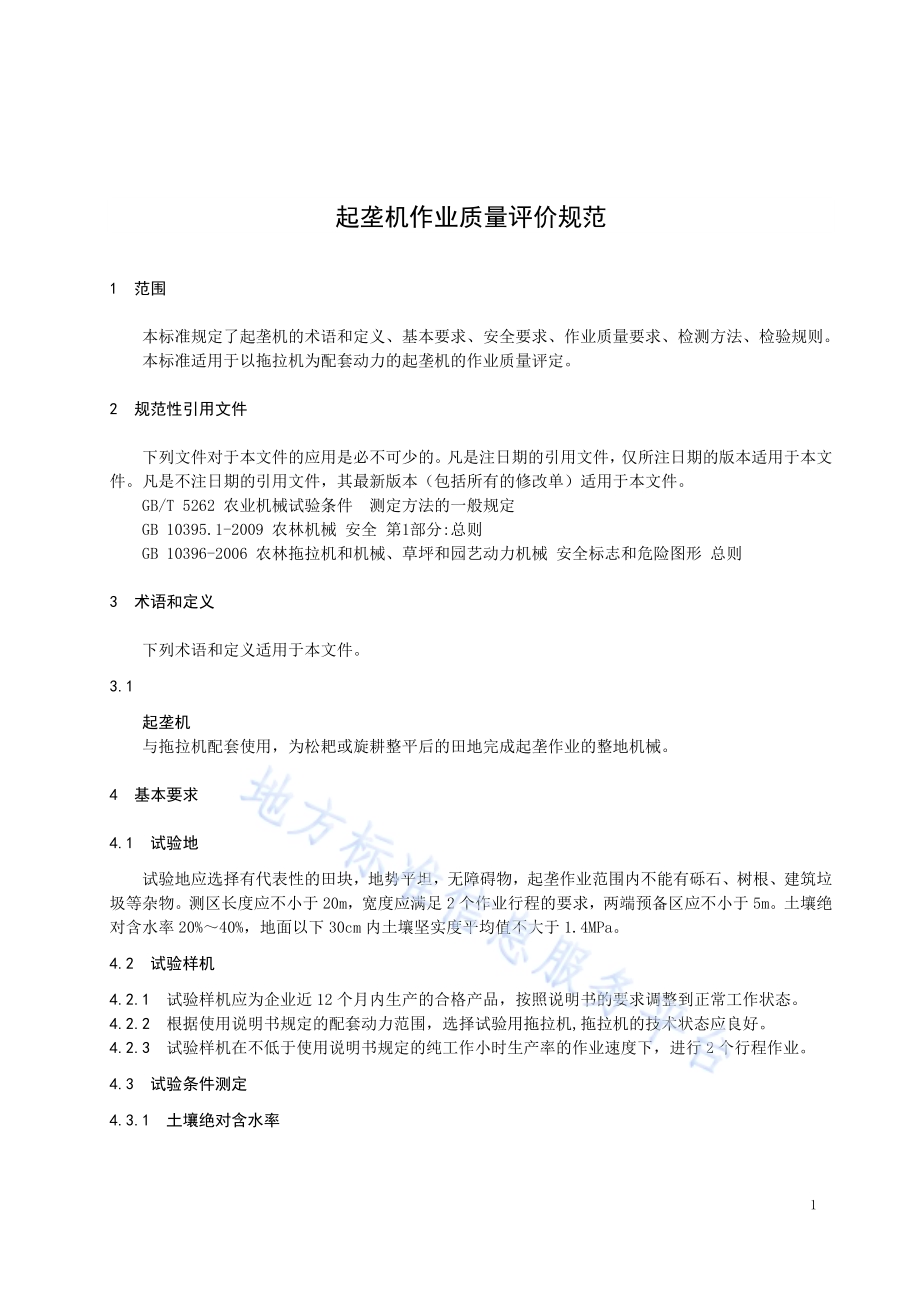

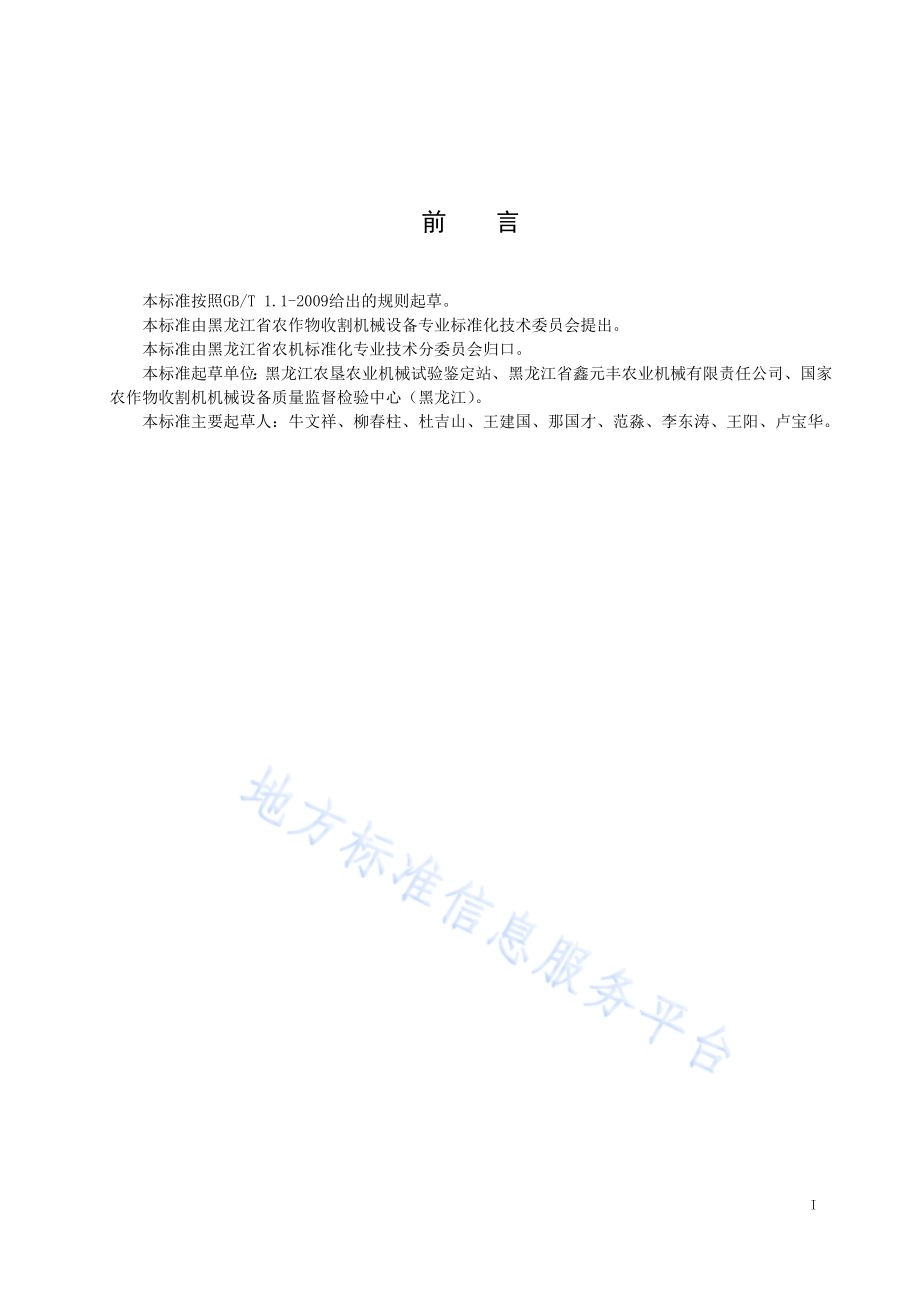

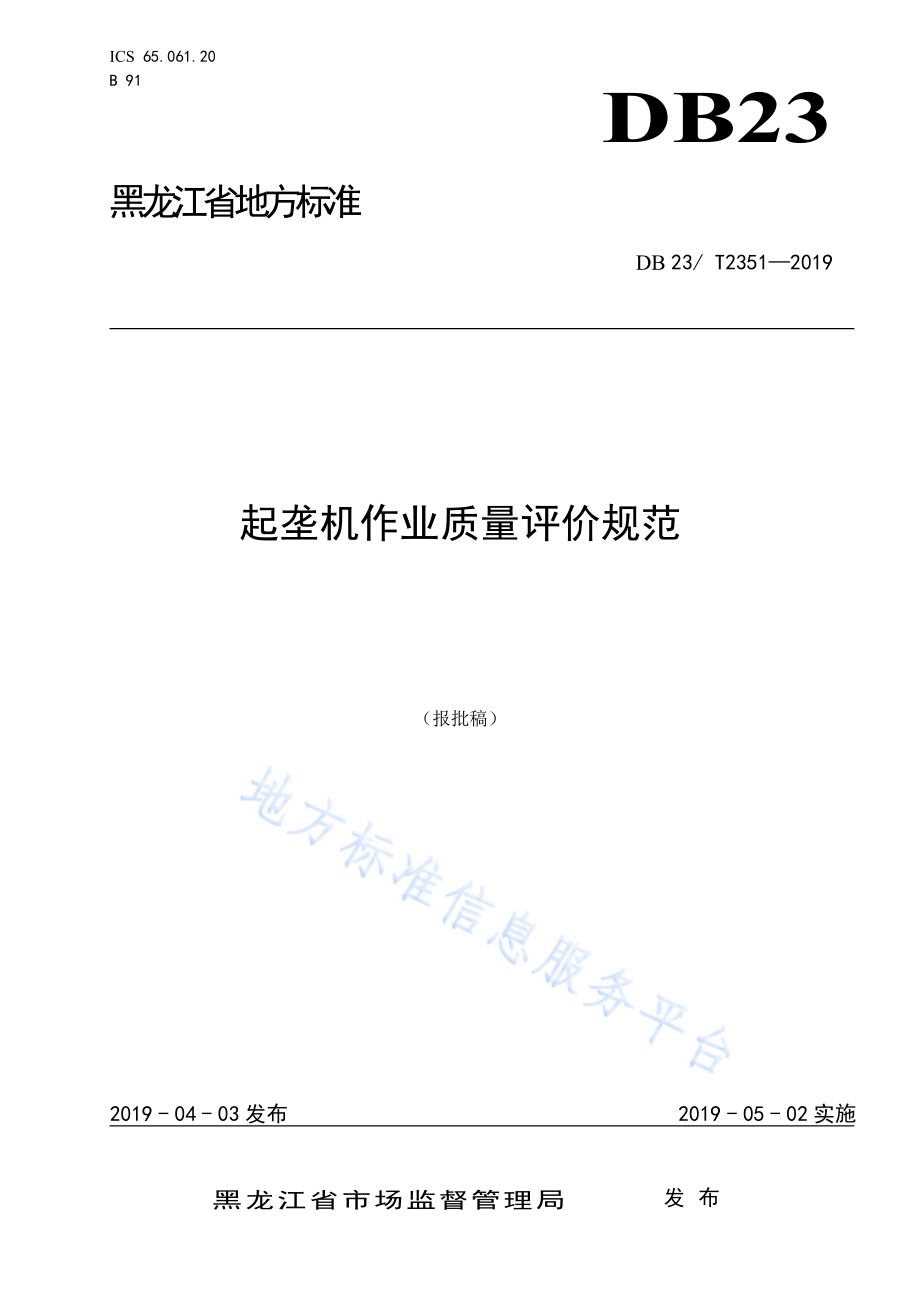

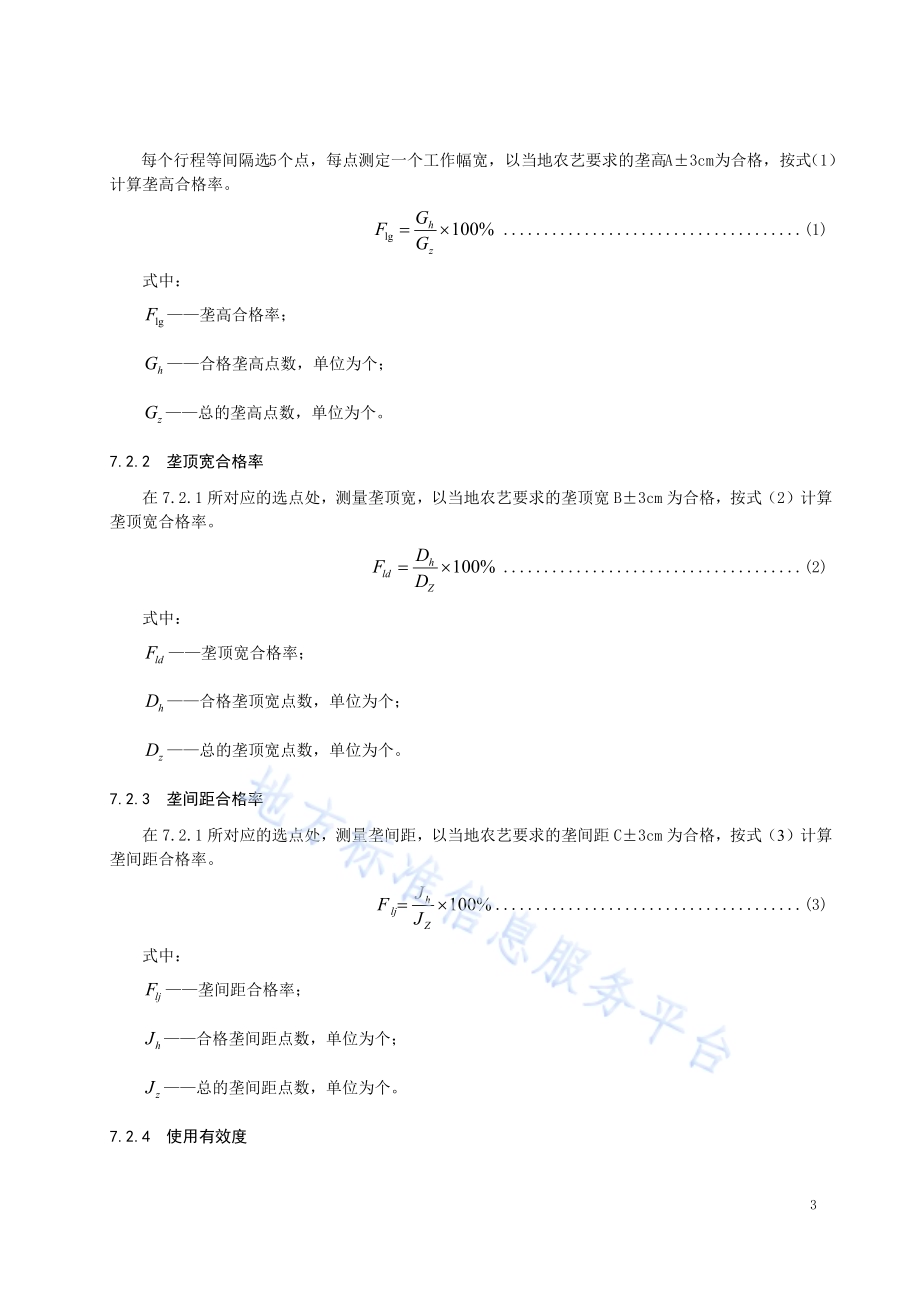

ICS65.061.20 B 91 DB23 黑龙江省地方标准 DB 23/T23512019 起垄机作业质量评价规范（报批稿）2019-04-03发布 2019-05-02实施 黑龙江省市场监督管理局 发 布 I前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由黑龙江省农作物收割机械设备专业标准化技术委员会提出。本标准由黑龙江省农机标准化专业技术分委员会归口。本标准起草单位：黑龙江农垦农业机械试验鉴定站、黑龙江省鑫元丰农业机械有限责任公司、国家农作物收割机机械设备质量监督检验中心（黑龙江）。本标准主要起草人：牛文祥、柳春柱、杜吉山、王建国、那国才、范淼、李东涛、王阳、卢宝华。1起垄机作业质量评价规范 1范围 本标准规定了起垄机的术语和定义、基本要求、安全要求、作业质量要求、检测方法、检验规则。本标准适用于以拖拉机为配套动力的起垄机的作业质量评定。2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 5262 农业机械试验条件 测定方法的一般规定 GB 10395.1-2009 农林机械 安全 第1部分:总则 GB 10396-2006 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则 3术语和定义 下列术语和定义适用于本文件。3.1 起垄机 与拖拉机配套使用，为松耙或旋耕整平后的田地完成起垄作业的整地机械。4基本要求 4.1试验地 试验地应选择有代表性的田块，地势平坦，无障碍物，起垄作业范围内不能有砾石、树根、建筑垃圾等杂物。测区长度应不小于 20m，宽度应满足2个作业行程的要求，两端预备区应不小于5m。土壤绝对含水率20%40%，地面以下30cm内土壤坚实度平均值不大于1.4MPa。4.2试验样机 4.2.1试验样机应为企业近12个月内生产的合格产品，按照说明书的要求调整到正常工作状态。4.2.2根据使用说明书规定的配套动力范围，选择试验用拖拉机,拖拉机的技术状态应良好。4.2.3试验样机在不低于使用说明书规定的纯工作小时生产率的作业速度下，进行2个行程作业。4.3试验条件测定 4.3.1土壤绝对含水率 2在测区内对角线上取5点，每点按0cm10cm、10cm20cm、20cm30cm分层测定，并分别计算出分层和全层平均值。4.3.2土壤坚实度 在测区内对角线上取5点，每点按0cm10cm、10cm20cm、20cm30cm分层，用坚实度仪测定每层的土壤坚实度,并分别计算出分层和全层平均值。4.3.3其他试验条件的测定按照GB/T 5262进行。4.4试验仪器 检测所用仪器、量具需经检定或校准合格，并在有效的检定周期内。5安全要求 5.1安全防护 5.1.1对可能造成人员伤害的所有外露传动部件和转动部件，应设有安全防护装置，防护装置应符合 GB 10395.1的规定。5.1.2机具单独停放时应有保持稳定的措施，确保安全。5.2安全信息 5.2.1对操作者有危险的部位应有安全警示标志，安全警示标志应符合GB 10396的规定。5.2.2产品使用说明书中应有安全注意事项说明，产品上设置的安全标志应在使用说明书中复现。6作业质量要求 作业性能指标见表1。表1性能指标 序号 项目 指标 1 垄高合格率 75%2 垄顶宽合格率 70%3 垄间距合格率 75%4 使用有效度 90%7检测方法 7.1安全要求检查 7.1.1安全防护按照5.1的规定检查。7.1.2安全信息按照5.2的规定检查。7.2性能试验 7.2.1垄高合格率 3每个行程等间隔选5个点，每点测定一个工作幅宽，以当地农艺要求的垄高A3cm为合格，按式（1）计算垄高合格率。.(1)%100lg zhGGF式中：垄高合格率；lgF合格垄高点数，单位为个；hG总的垄高点数，单位为个。zG7.2.2垄顶宽合格率 在7.2.1所对应的选点处，测量垄顶宽，以当地农艺要求的垄顶宽B3cm为合格，按式（2）计算垄顶宽合格率。.(2)%100 ZhldDDF式中：垄顶宽合格率；ldF合格垄顶宽点数，单位为个；hD总的垄顶宽点数，单位为个。zD7.2.3垄间距合格率 在7.2.1所对应的选点处，测量垄间距，以当地农艺要求的垄间距C3cm为合格，按式（3）计算垄间距合格率。.(3)%100 ZhljJJF式中：垄间距合格率；ljF合格垄间距点数，单位为个；hJ总的垄间距点数，单位为个。zJ7.2.4使用有效度 47.2.4.1试验样机为1台，在实际作业状况下考核，考核总工作时间为120h。记录作业时间、故障情况及修复时间。考核过程中不应发生表2中所述的致命故障及严重故障，按式（4）计算使用有效度。.(4)%100 g zzT TTK式中：使用有效度；K考核期间试验样机作业时间，单位为小时（h）；zT考核期间试验样机故障排除时间，单位为小时（h）。gT7.2.4.2故障分级 故障分级见表2。表2故障分级 故障分级 故障分级原则 故障示例 致命故障 导致功能完全丧失或造成重大经济损失的故障；危及作业安全、导致人身伤亡或引起重要总成（系统）报废。传动机构以及机架等结构件严重断裂等。严重故障 导致功能严重下降或经济损失显著的故障；主要零部件损坏、关键部位的紧固件损坏。起垄器、整形器变形，轴类断裂等。一般故障 导致功能下降或经济损失增加的故障；一般的零部件和标准件损坏或脱落，通过调整或更换便可修复。弹簧、轴承座损坏，重要部位紧固螺栓断裂等。8检验规则 8.1检验项目分类 检验项目按其对起垄机作业质量影响的程度分为A、B两类，见表3。表3检验项目分类 类别 序号 项目名称 1 安全防护 2 安全要求 安全信息 A 3 使用有效度 1 垄高合格率 2 垄顶宽合格率 B 3 垄间距合格率 8.2判定规则 对检验项目进行逐项考核。A类项目全部合格，B类项目不多于1项不合格时，判定起垄机作业质量为合格；否则为不合格。5_
