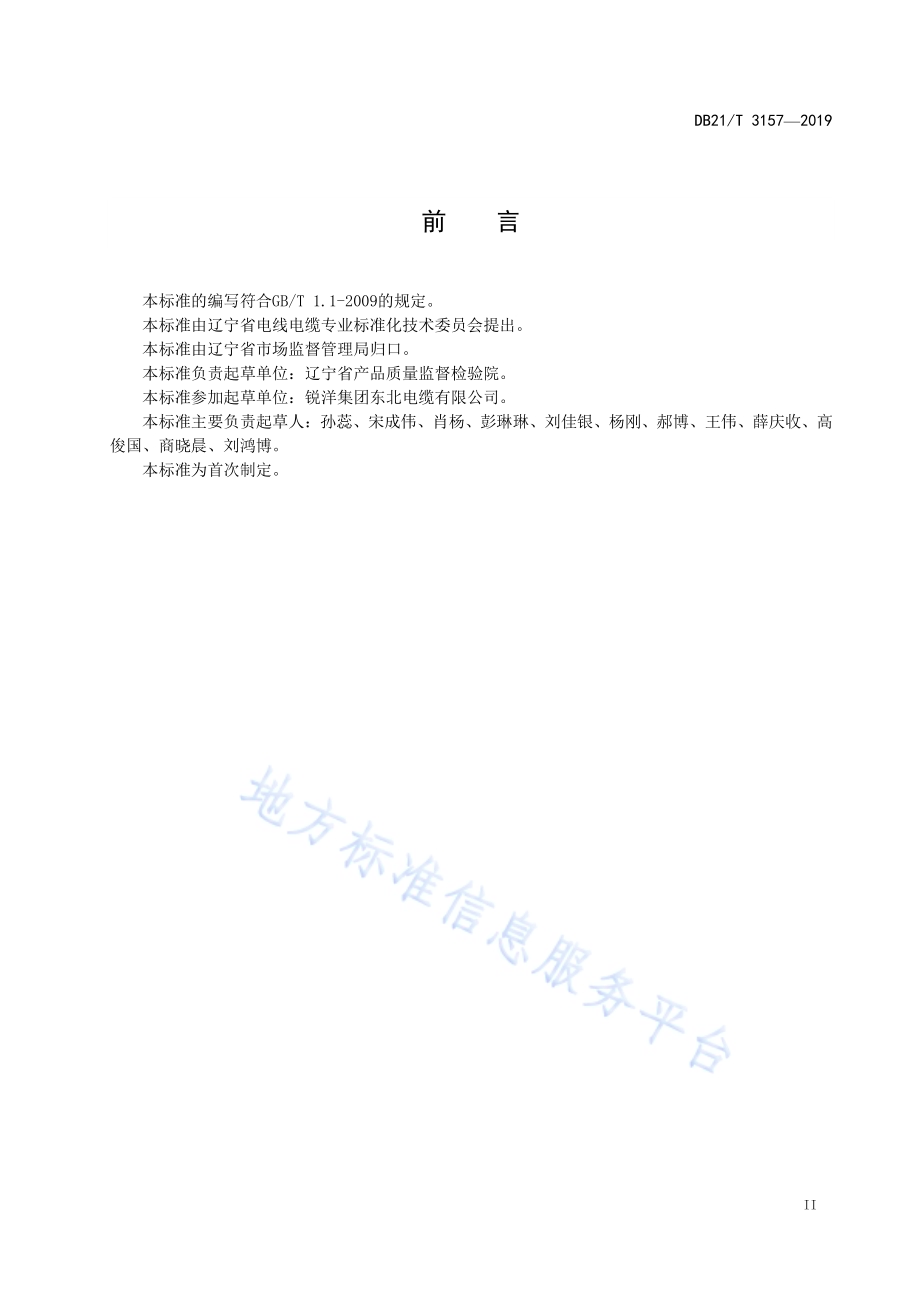

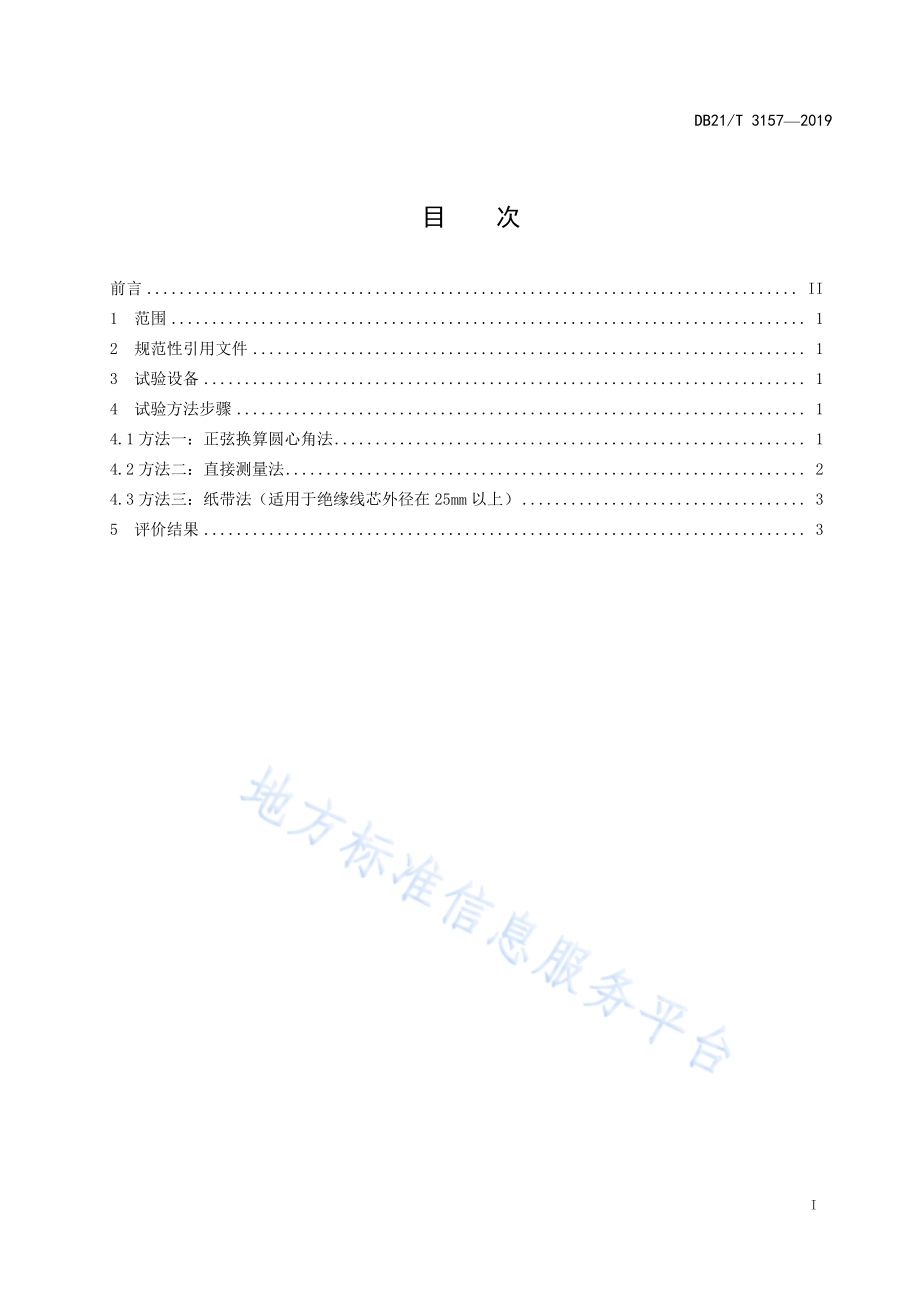

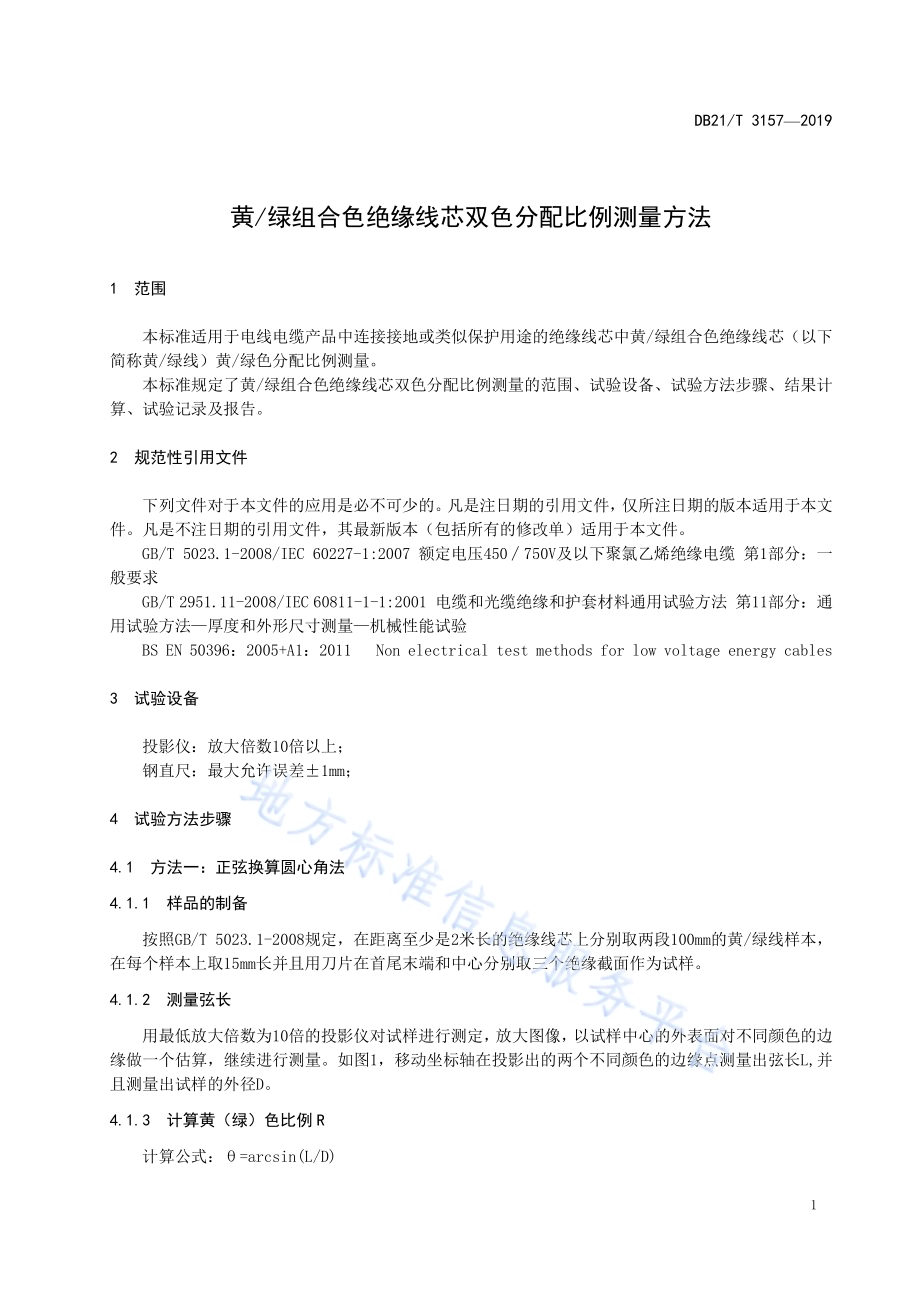

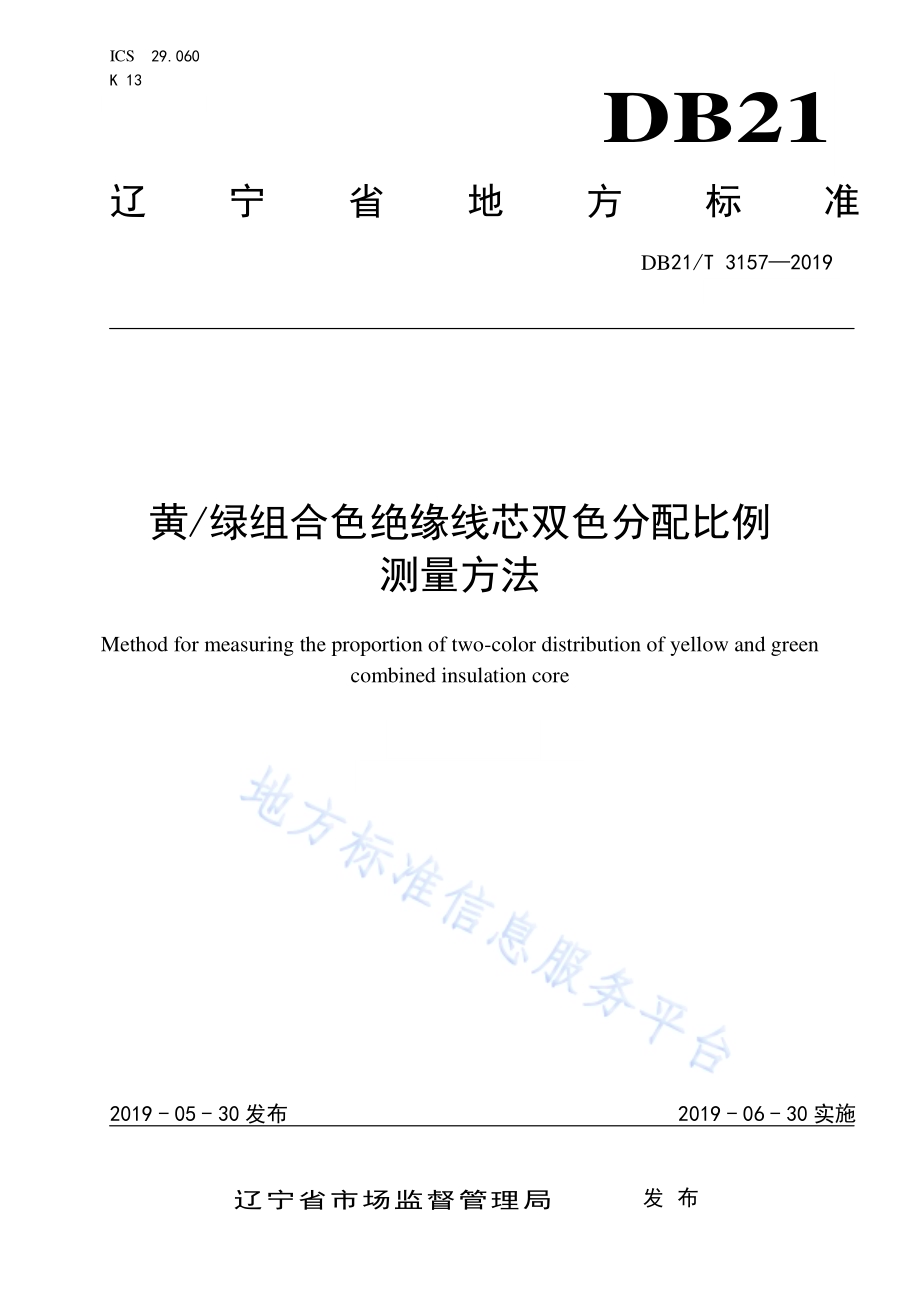

ICS 29.060 K 13 DB21 辽宁省 地 方 标 准 DB21/T 3157 2019 黄/绿组合 色绝缘线 芯双色分 配比例 测量方法 Method for measuring the proportion of two-color distribution of yellow and green combined insulation core 2019-05-30 发布 2019-06-30 实施 辽 宁 省 市 场 监 督 管 理 局 发布 DB21/T 3157 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 试 验设 备.1 4 试 验方 法步 骤.1 4.1 方 法一：正 弦换 算圆 心角法.1 4.2 方 法二：直 接测 量法.2 4.3 方 法三：纸 带法（适 用于绝 缘线 芯外 径 在25mm 以上）.3 5 评 价结 果.3 DB21/T 3157 2019 II 前 言 本标准 的编 写符 合GB/T 1.1-2009 的规 定。本标准 由辽 宁省 电线 电缆 专业标 准化 技术 委员 会提 出。本标准 由辽 宁省 市场 监督 管理局 归口。本标准 负责 起草 单位：辽 宁省产 品质 量监 督检 验院。本标准 参加 起草 单位：锐 洋集团 东北 电缆 有限 公司。本标准 主要 负责 起草 人：孙蕊、宋成 伟、肖杨、彭 琳琳、刘佳 银、杨刚、郝 博、王 伟、薛庆 收、高俊国、商晓 晨、刘鸿 博。本标准 为首 次制 定。DB21/T 3157 2019 1 黄/绿 组合色 绝缘线 芯双色 分配比例 测量方 法 1 范围 本标准 适用于 电线 电缆产 品中 连 接接地 或类 似保护 用途的 绝缘线 芯中 黄/绿 组 合色绝 缘线芯（以 下简称黄/绿 线）黄/绿 色分 配 比例 测量。本标准 规定了 黄/绿 组合 色 绝缘线 芯双色 分配 比例测 量的范 围、试 验设 备、试 验方法 步骤、结果 计算、试 验记 录及 报告。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 5023.1-2008/IEC 60227-1:2007 额定 电压450 750V 及以下 聚氯乙 烯绝 缘电缆 第1部分：一般要求 GB/T 2951.11-2008/IEC 60811-1-1:2001 电缆 和光 缆 绝缘和 护套 材料 通用 试验 方法 第11 部分：通用试验 方法 厚 度和 外形 尺寸测 量 机械 性能 试验 BS EN 50396：2005+A1：2011 Non electrical test methods for low voltage energy cables 3 试验设 备 投影仪：放 大倍 数10 倍以 上；钢直尺：最 大允 许误 差1mm；4 试验方 法步 骤 4.1 方法一：正 弦换 算圆 心角 法 4.1.1 样品的 制备 按照GB/T 5023.1-2008 规 定，在 距离至 少是2 米长的 绝缘线 芯上分 别取两 段100mm 的黄/绿线样 本，在每个 样本 上取15mm 长并 且用刀 片在 首尾 末端 和中 心分别 取三 个绝 缘截 面作 为试样。4.1.2 测量弦 长 用最低 放大 倍数 为10 倍的 投影仪 对试 样进 行测 定，放大图 像，以试 样中 心的 外表面 对不 同颜 色 的 边缘做一 个估 算，继 续进行 测量。如图1，移动 坐标 轴 在投影 出的两 个不 同颜色 的边缘 点测量 出弦 长L,并且测量 出试 样的 外径D。4.1.3 计算黄（绿）色比例 R 计算公 式：=arcsin(L/D)DB21/T 3157 2019 2 R=（2/360）*100%=%100180/arcsinD L 式中：D 试样 外径；L试 样截 面黄/绿色 边界 弦长；黄/绿 色分 界圆 心角 的 二分角；A L B O D 图1 弦长 测 量图 注1：D 试样外径；L 试样截面黄/绿色边界弦长；黄/绿色分 界圆心角 的二分角；A、B 为黄/绿色分界点。4.2 方法二：直 接测 量 法 4.2.1 试样制 备：试样制 备 同4.1.1。4.2.2 测量圆 心角 把试样 放在 带角 度刻 度可 旋转的 工作 台上，找 到其 中 一个黄/绿 色边 界线 为0点，顺时针 旋转 工作 台，让另一 个黄/绿 色边 界线 与 坐标轴 重合，此 时旋 转的 角度 即为 黄/绿色 边界 间 的圆心 角。4.2.3 计算黄/绿 色比 例 R 计算公 式：R=（/360）*100%式中：黄/绿 色分 界圆 心角；4.3 方法三：纸 带法（适 用于 绝缘线 芯外 径 在25mm 以上）当绝缘 线芯 外径 在25mm 以 上时可 以采 用纸 带法 测量 计算双 色比 例值。4.3.1 试样制 备 按照GB/T 5023.1-2008 规 定，在 距离至 少是2 米长的 绝缘线 芯上分 别取两 段100mm 的黄/绿线样 本，在每个 样本 上取15mm 长作 为试样。DB21/T 3157 2019 3 4.3.2 圆弧与 周长 的测 量 试样校 直，用 测量 纸带围 绕试样，在纸 带边 沿用笔 记录黄/绿交 界处两 个点，平铺后 用直尺 测量 距离作为 黄色（或绿 色）的 弧长S，用同 样方法 将纸 带 围绕试 样在交 叉处 标记两 点，距 离作为 试样 的周长D,在两 个试 样上 分别 测量 黄/绿 色弧 长和 周长，平 均 值 分别 用于 计算 黄/绿色 比 例。4.3.3 计算黄/绿 色比 例 R 计算公 式：R=（S/D）*100%式中：S 黄/绿 色分 界点 间弧长；D试样 周长。5 结果计 算 方法一 和方 法二 分别 计算 六个测 量的 平均 值，结果 修约到 百分 之一；方法三 是两 个测 量的 平均 值，结 果修 约到 百分 之一。6 试验记 录及 报告 6.1 试验记 录 a)试验记 录中 应详 细记 载下 列内容：b)试验类 型；c)试样编 号、试样 型号、规 格；d)试验日 期；e)试样的 单芯 直径、绞 型电 线外径；f)测量设 备 及 其校 准有 效期。6.2 试验报 告 试验报 告按 照DB21/T 1460-2013 和产 品标 准要 求。_
