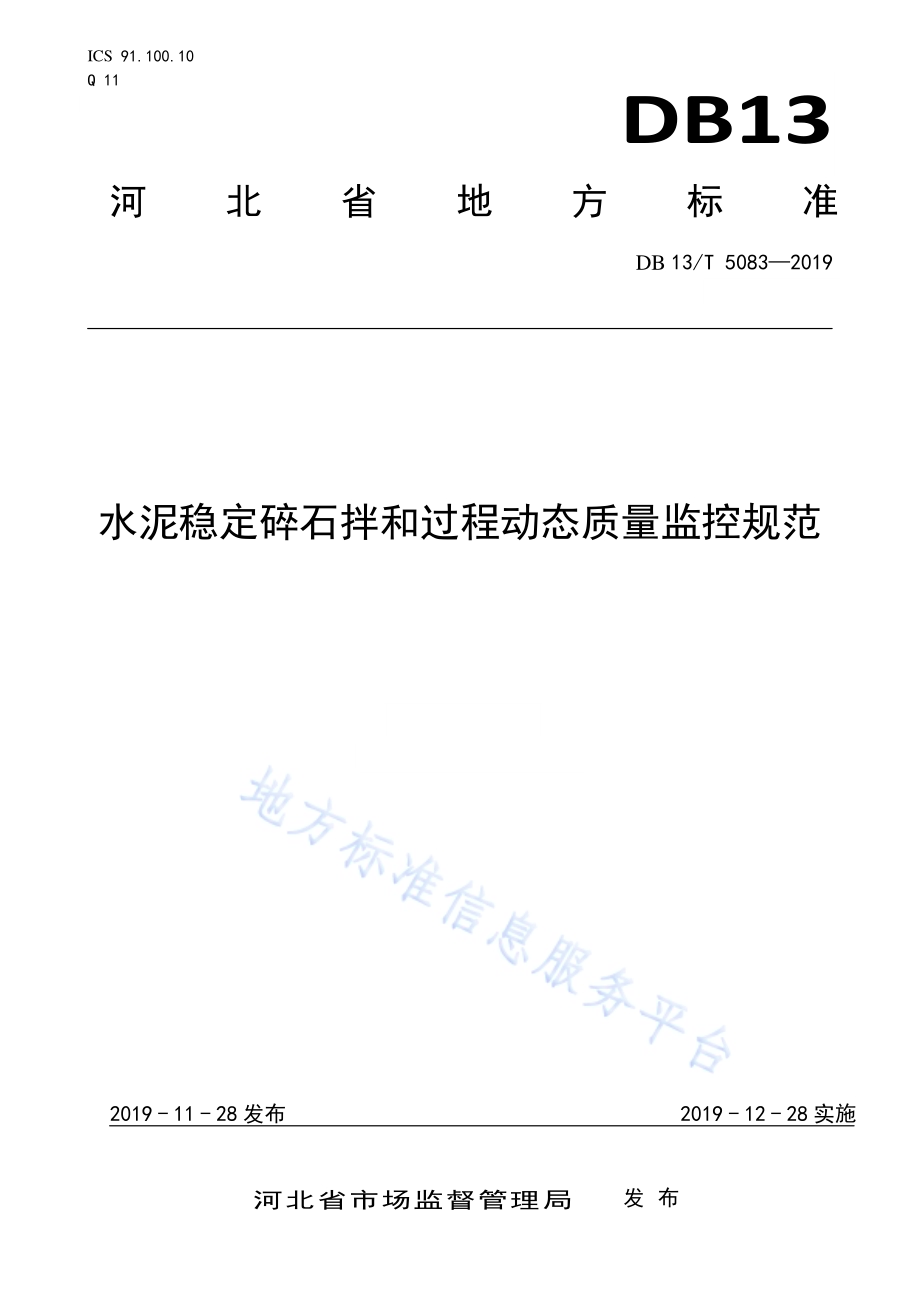

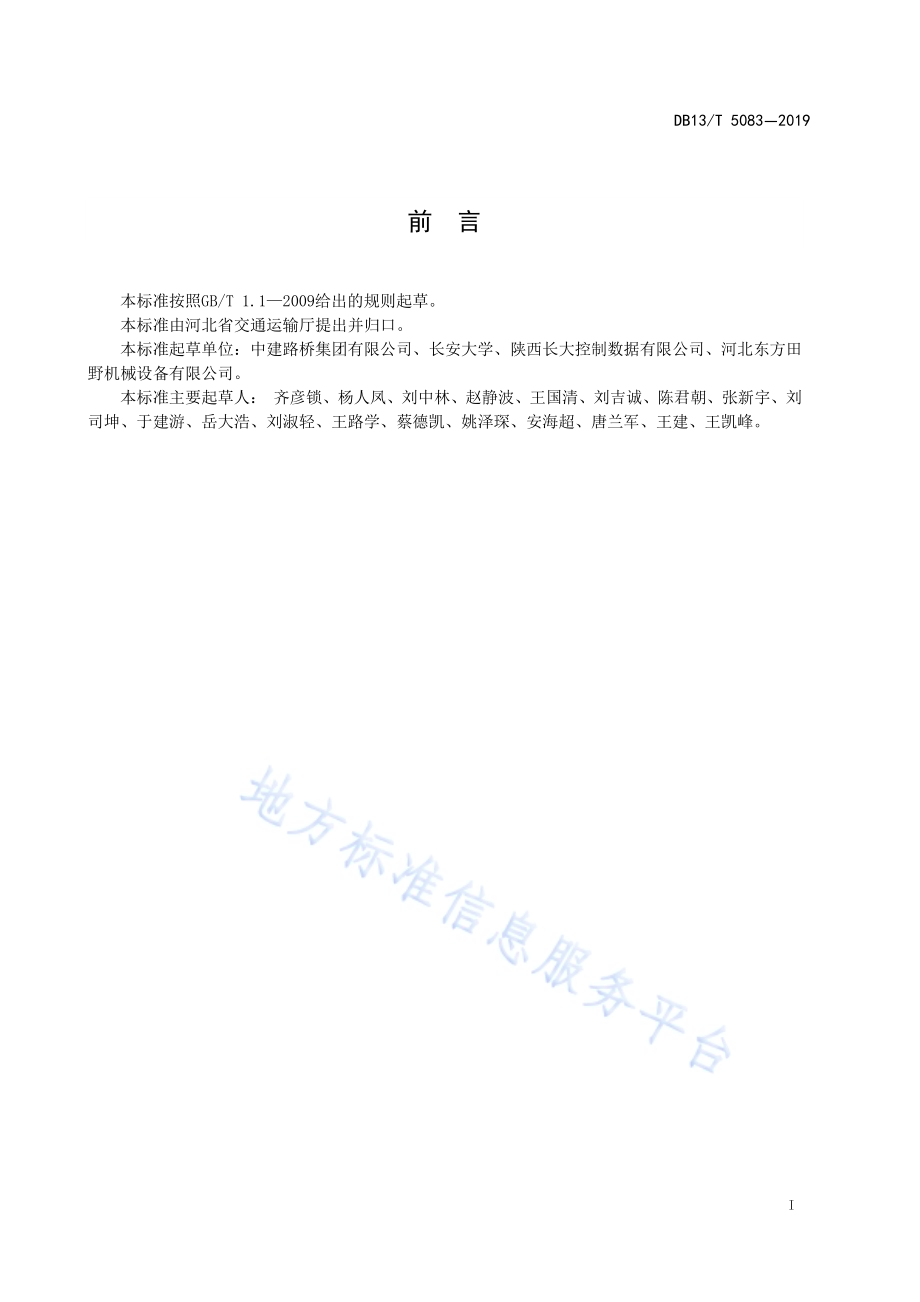

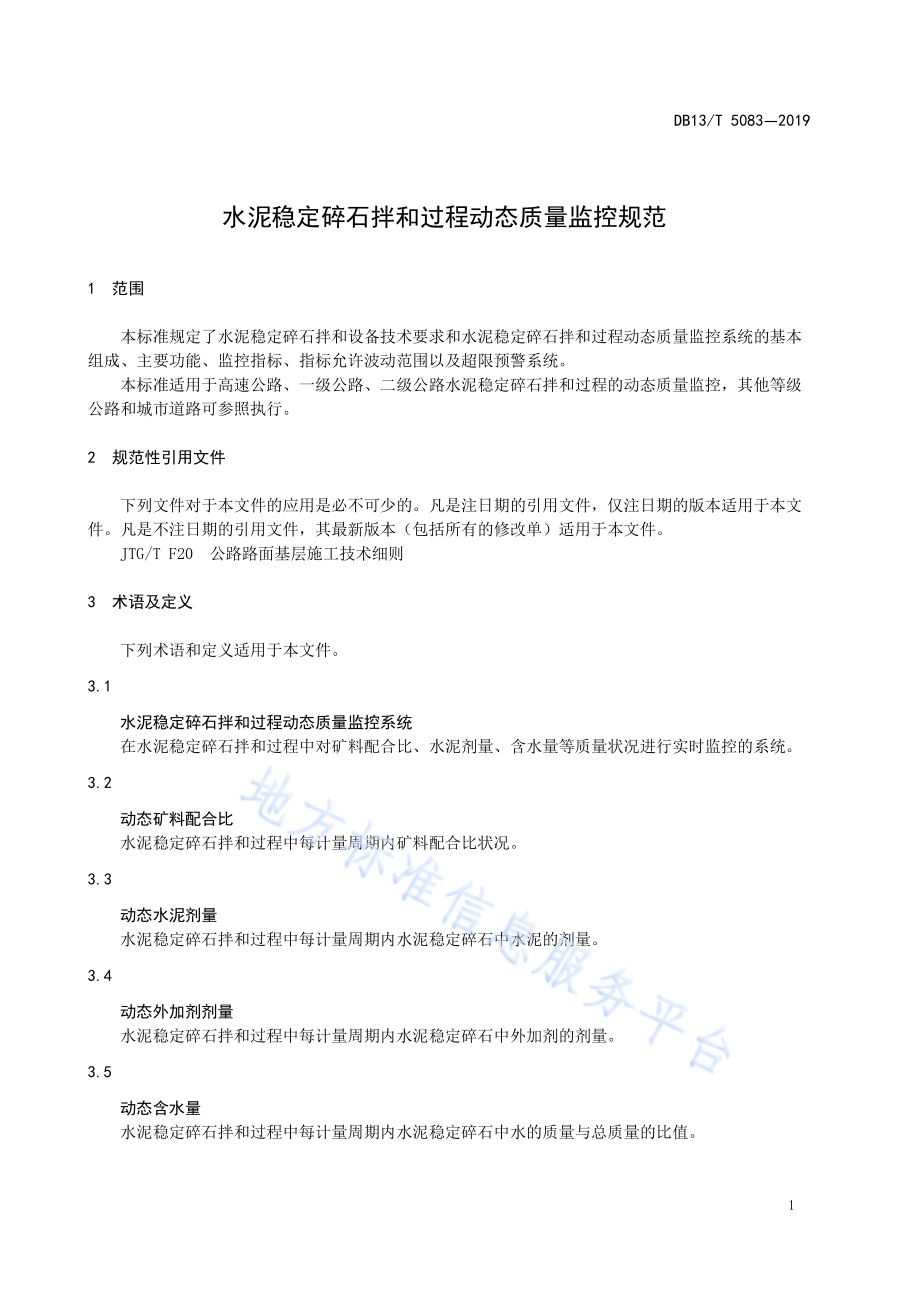

ICS 91.100.10 Q 11 DB13 河北省地方标准 DB 13/T 50832019 水泥稳定 碎石拌和 过程动态 质量监控 规范 2019-11-28 发布 2019-12-28 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5083 2019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 北省 交通 运输 厅提出 并归 口。本标准 起草 单位：中 建路 桥集团 有限 公司、长 安大 学、陕 西长 大控 制数 据有 限公司、河 北东 方 田野机械 设备 有限 公司。本标准 主要 起草 人：齐彦 锁、杨 人凤、刘 中林、赵 静波、王国 清、刘吉 诚、陈君朝、张 新宇、刘司坤、于建 游、岳大 浩、刘淑轻、王 路学、蔡 德凯、姚泽 琛、安海 超、唐兰 军、王 建、王凯 峰。DB13/T 5083 2019 1 水 泥稳定 碎石拌和 过程动 态质量监 控规范 1 范围 本标准 规定 了水 泥稳 定碎 石拌和 设备 技术 要求 和水 泥稳定 碎石 拌和 过程 动态 质量监 控系 统的 基 本组成、主要 功能、监 控指 标、指 标允 许波 动范 围以 及超限 预警 系统。本标准 适用 于高 速公 路、一级公 路、二级 公路 水泥 稳定碎 石拌 和过 程的 动态 质量监 控，其他 等 级公路和 城市 道路 可参 照执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JTG/T F20 公 路路 面基 层 施工技 术细 则 3 术语及 定义 下列术 语和 定义 适用 于本 文件。3.1 水泥稳 定碎 石拌 和过 程动 态质量 监控 系统 在水泥 稳定 碎石 拌和 过程 中对矿 料配 合比、水 泥剂 量、含 水量 等质 量状 况进 行实时 监控 的 系 统。3.2 动态矿 料配 合比 水泥稳 定碎 石拌 和过 程中 每计量 周期 内矿 料配 合比 状况。3.3 动态水 泥剂 量 水泥稳 定碎 石拌 和过 程中 每计量 周期 内水 泥稳 定碎 石中水 泥的 剂量。3.4 动态外 加剂 剂量 水泥稳 定碎 石拌 和过 程中 每计量 周期 内水 泥 稳 定碎 石中外 加剂 的剂 量。3.5 动态含 水量 水泥稳 定碎 石拌 和过 程中 每计量 周期 内水 泥稳 定碎 石中水 的质 量与 总质 量的 比值。DB13/T 5083 2019 2 4 符号 DG：动 态矿 料配 合比。DC：动 态水 泥剂 量。DAD：动态 外加 剂剂 量。DW：动 态含 水量。5 水泥稳 定碎 石拌 合设 备 5.1 一般要 求 5.1.1 应具备 矿料 存储 装置（包 括砂石 集料、水泥、水 和 外加剂 的存 储装 置）、矿 料供给 装置、矿料计量装 置、水泥 剂量 装置、外加 剂计 量装 置、搅拌 主机、成品 料仓 及计 算机 集成控 制系 统。5.1.2 应配置 经检 定合 格的 矿料 计量传 感器、水泥 计量 传 感器、外 加剂 计量 传感 器、水计量 传感 器等主要测 量元 件。5.2 工作条 件 5.2.1 拌和前 应经 过全 面系 统地 调试，各部 件运 转正 常。5.2.2 主要电 子控 制原 件应 安装 在控制 室内，控 制室 内应 干燥、洁净，配备 空调、通风设 施，室内 温度宜控 制 在20 26。5.2.3 控制室 内应 接通 220 V、380 V，50 Hz 交 流电 源，控制系 统主 机应 配有 多接 口不间 断稳 压电源、断 电保 护器、外 接常 用模数 转化 器接 口及 通讯 接口。5.3 控制系 统安 装与 调试 5.3.1 设备除 具有 生产 厂家 配备 的计量 控制 系统 外，还 应安 装水泥 稳定 碎石 拌和 过程 动态质 量监 控 系统。5.3.2 拌和前，应 检查 水泥 稳定 碎石拌 和设 备，完成 监控 系统与 拌和 设备 控制 主机 及相关 设备 的正 确连接，并调 试 运 行。6 动态质 量监 控系 统 6.1 基本组 成 包括数 据采 集模 块、微处 理器、通信 模块、其 他外 设接口、服 务器 及软 件包。6.2 主要功 能 6.2.1 实时监 控和 记录 对所监 控水 泥稳 定碎 石拌 和的每 计量 周期 内水 泥稳 定碎石 各档 矿料、水 泥剂 量、含 水量、外 加 剂等有关 参数 进行 实时 监控 和记录，并 建立 完整 的水 泥稳定 碎石 拌和 过程 动态 质量数 据库。6.2.2 远程监 控 DB13/T 5083 2019 3 将所有 监控 数据 实时 上传 至互联 网，获得 监控 授权 的单位 均可 利用 计算 机、手机等 终端 实现 对 水泥稳定 碎石 拌和 质量 的远 程在线 监控。6.3 数据分 析处 理 数据处 理中 心实 时接 收动 态质量 监控 系统 采集 传输 回来的 数据，利 用软 件完 成在线 处理 及分 析 反馈，并 上传 至监 控系 统平 台。数据处 理中 心的 软件 包应 能自动 记录、绘 制每 计量 周期内 水泥 稳定 碎石 拌和 过程中 各种 材料 的 计量波动 图及 其在 不同 时间 段内的 均值、超 限率、标 准差、变异 系数，形 成主 要数据 统计 表。6.4 超限预 警 水泥稳 定碎 石拌 和过 程动 态质量 监控 系统 实时 监测 各种材 料的 计量 值，当计 量值超 过允 许波 动 范围时，超限 预警 系统 立即 向相关 质量 管理 人员 发送 预警信 息。7 动态质 量监 控指 标 7.1 指标 动态质 量监 控指 标包 括动 态矿料 配合 比、动态 水泥 剂量、动态 外加 剂剂 量、动态含 水 量 及对 应 的均值、超 限率、标 准差、变异 系数 共8 项 指标，总量检 验的 报告 周期 宜为 每台班、每 日、每周、每月。7.2 均值 NX X X XXN.3 2 1（1）7.3 超限率 U=(N)/N 100%（2）7.4 标准差 2 2 212（-）（-）（-）=1NX X X X X XSN（3）7.5 变异系 数 VSCX（4）式中：X 一个 报告 周期 内计 量值的 平均 值；X1,X2,XN 一 个 报告周 期内 的计 量值；DB13/T 5083 2019 4 N 一个 报告 周期 内计 量的总 次数；U 一个 报告 周期 内计 量值的 超限 率；N 一 个报 告周 期内 超过设 定值 的次 数；S 一 个报 告周 期内 计 量值的 标准 差；CV 一 个报 告周 期内 计 量值的 变异 系数。8 质量检 查与 验收 8.1 一般规 定 8.1.1 水泥稳 定碎 石的 拌和 应建 立质量 保证 体系，对 水泥 稳定碎 石的 拌和 质量 进行 检查评 定，达到 规定的质 量标 准。8.1.2 水泥稳 定碎 石拌 和过 程的 所有相 关记 录、检 测数 据及 监控系 统建 立的 水泥 稳定 碎石拌 和电 子 档案，都 应完 整保 存，作为 工程质 量管 理和 路面 基层 交工验 收的 依据。8.2 水泥稳 定碎 石拌 和质 量检 验 8.2.1 动态质 量检 验 8.2.1.1 检查项 目：动态 矿料 配合 比、动 态 水 泥剂 量、动 态 外加剂 剂量、动 态含 水量 等。检 查记 录见附录A 表A.1。8.2.1.2 检查频 率：实时 检查 每计 量周期 内的 水泥 稳定 碎石。8.2.1.3 统计指 标：均 值、超限 率、标 准差、变 异系 数（以 一个工 作日 为统 计单 位）。统 计记 录见 附录A 表A.2。8.2.2 动态质 量控 制标 准 表1 动 态质 量控 制标 准 检查项目和统计指标 质量要求或允许偏差 动态 矿料配合比 DG/%设计值10（JTG/T F20）动态水泥 剂量 DC/%设计值10（JTG/T F20）动态外加剂 剂量 DAD/%设计值10（JTG/T F20）动态含水量 DW/%符合设计要 求 超限率U/%矿料超限率 UG 0.74 水泥超限率 UC 8.80 外加剂超限率 UAD-动态含水量超限率 UW-标准差S/%矿料标准差 SG 1.57 水泥 标准差 SC 1.72 外 加 剂标 准 差 SAD-动 态 含水 量 标准差SW-DB13/T 5083 2019 5 表1 动 态质 量控 制标 准（续）检查项目和统计指标 质量要求或允许偏差 变异系数 CV 矿料变异系数 CVG 0.02 水泥 变异系数 CVC 0.07 外 加 剂变 异 系 数 CVAD-动 态 含水 量变异系数 CVW-DB13/T 5083 2019 6 附 录 A（规范 性附 录）动态质 量监 控系 统显 示的 主要数 据表 A.1 主要 统计 数据 表 表A.1 数 据统 计表 技术指标 单位 集料 1 集料 2 集料 3 集料 4 填料 1 水泥 1 外加剂 1 设定值%平均值%超限率%标准差-变异系数-总量 T A.2 实时 动态 数据 表 表A.2 水 泥稳 定碎 石拌 和 全过程 动态 质量 控制 数据 表 序 号 时间 集料 1（kg）集料 2（kg）集料 3（kg）集料 4（kg）水泥 1（kg）外加剂 1（kg）水（kg）1 2 3 4 5 _
展开阅读全文
