水利工程建筑信息模型设计规范DB32／T 3841-2020.pdf

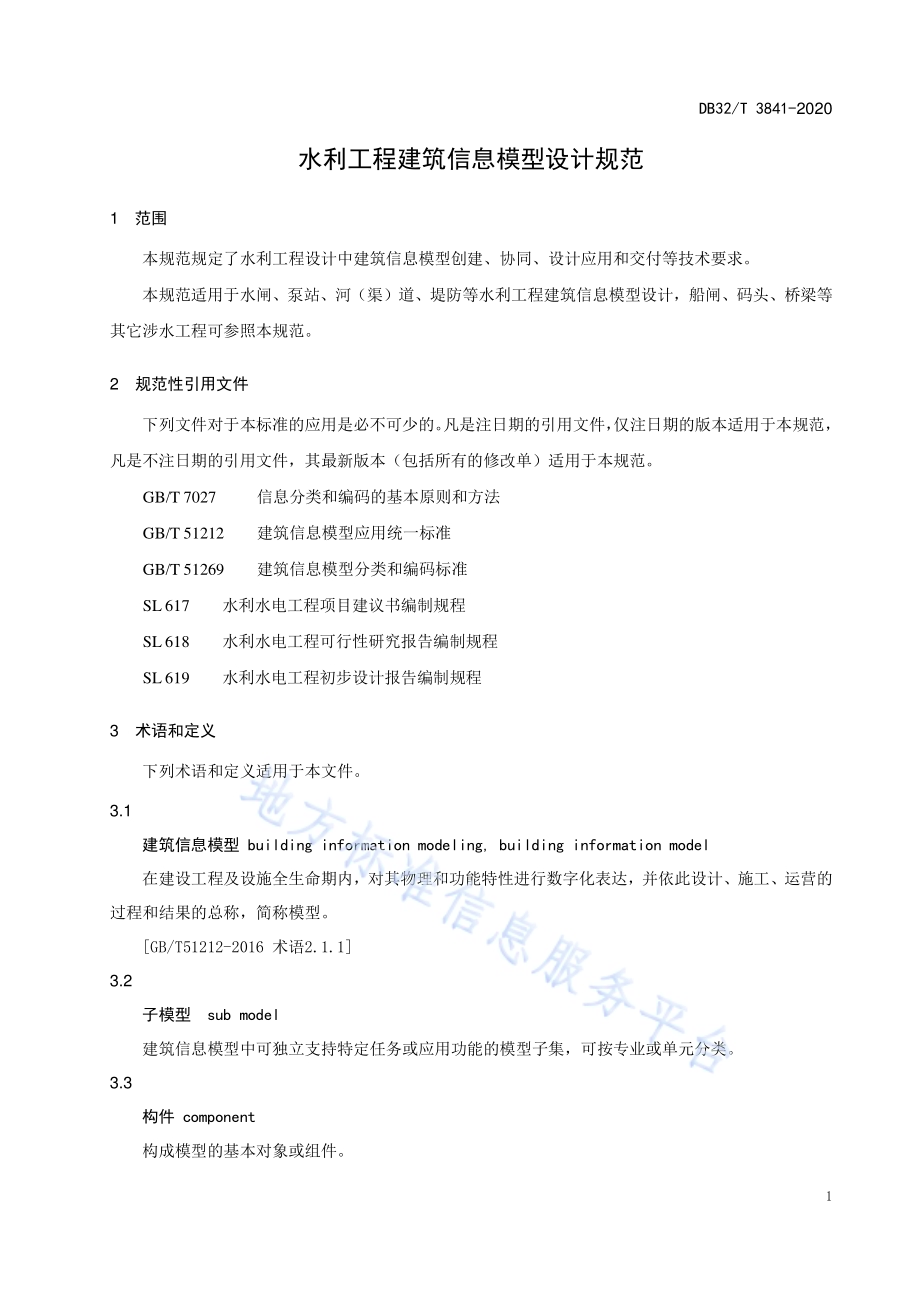

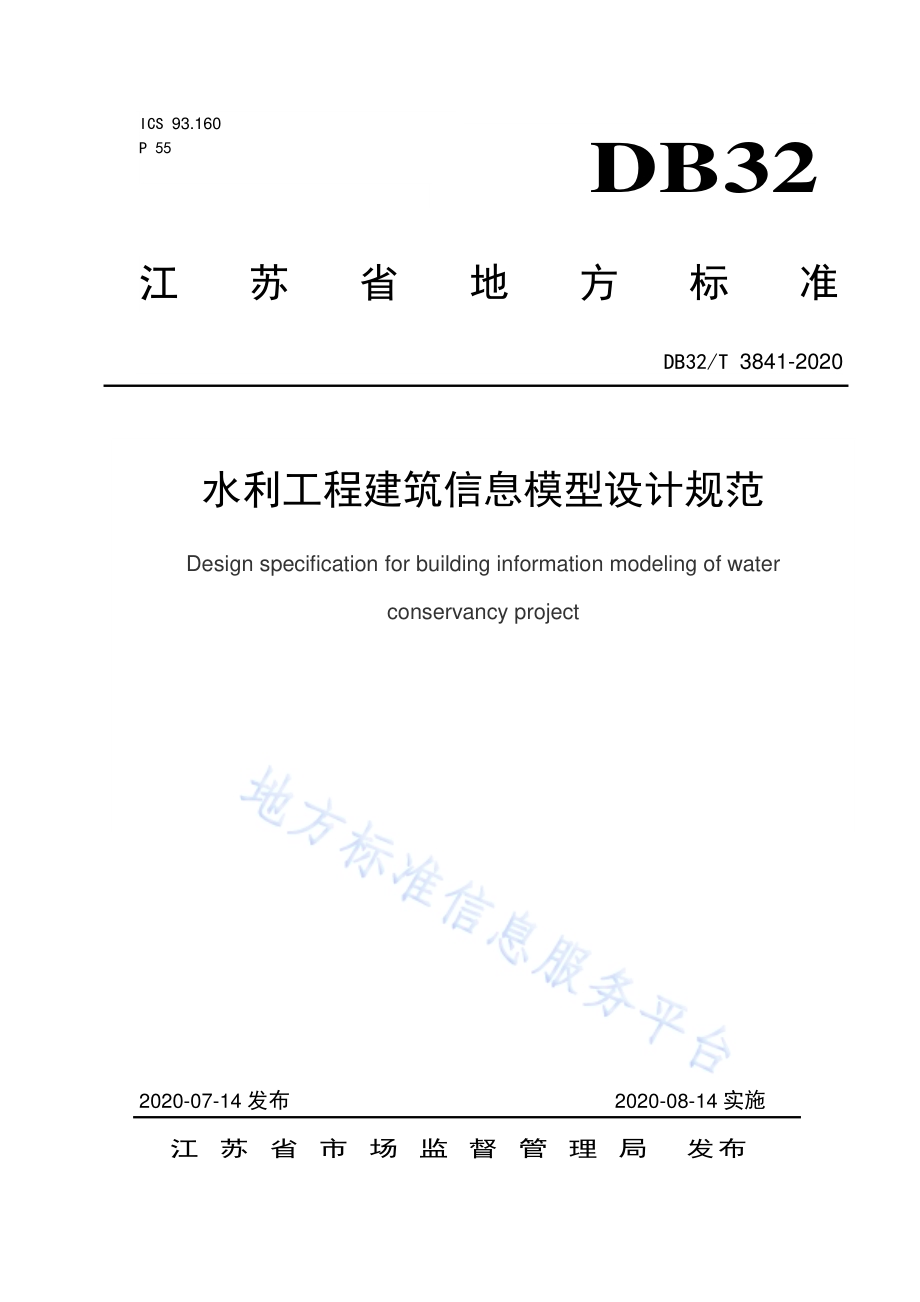

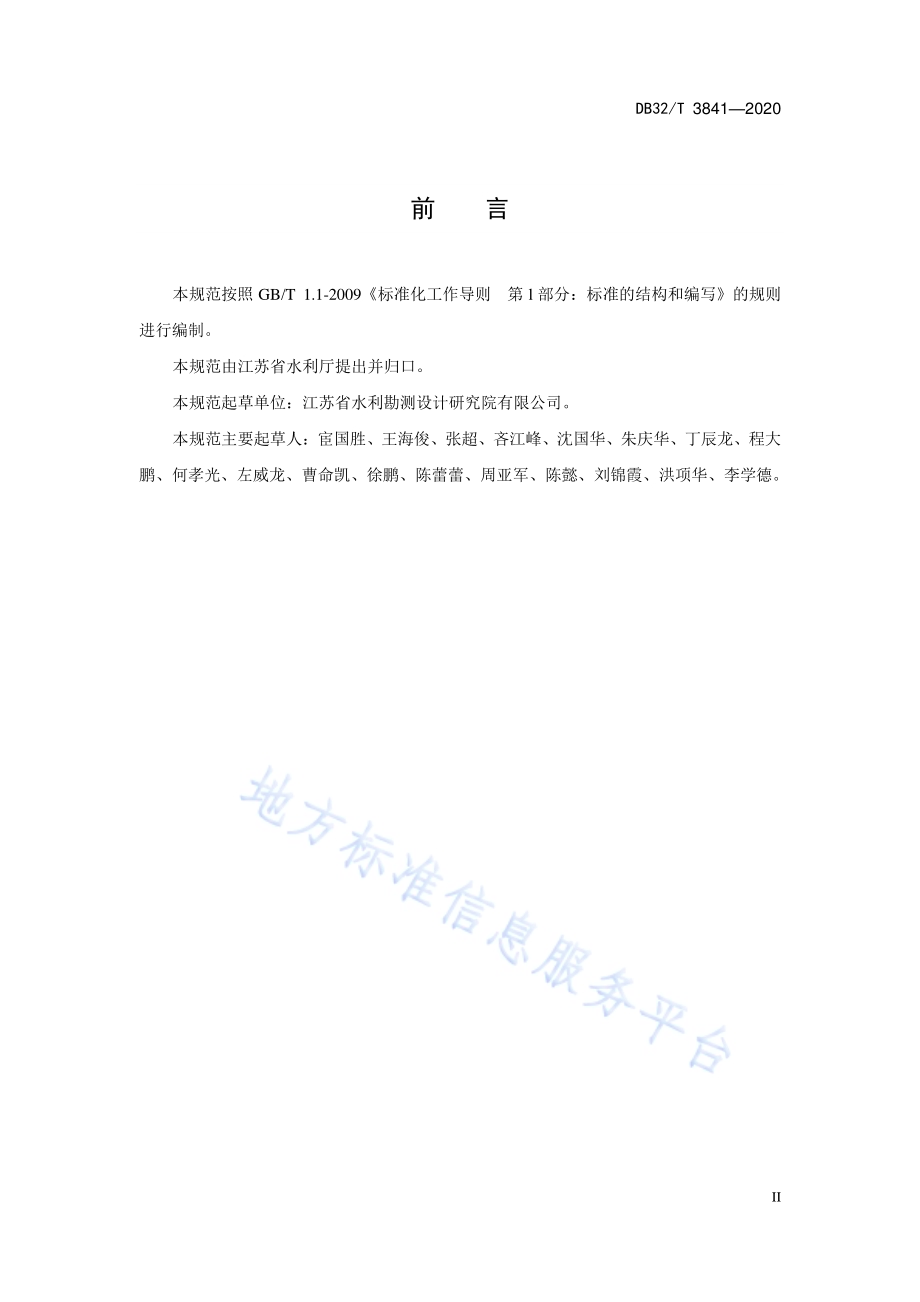

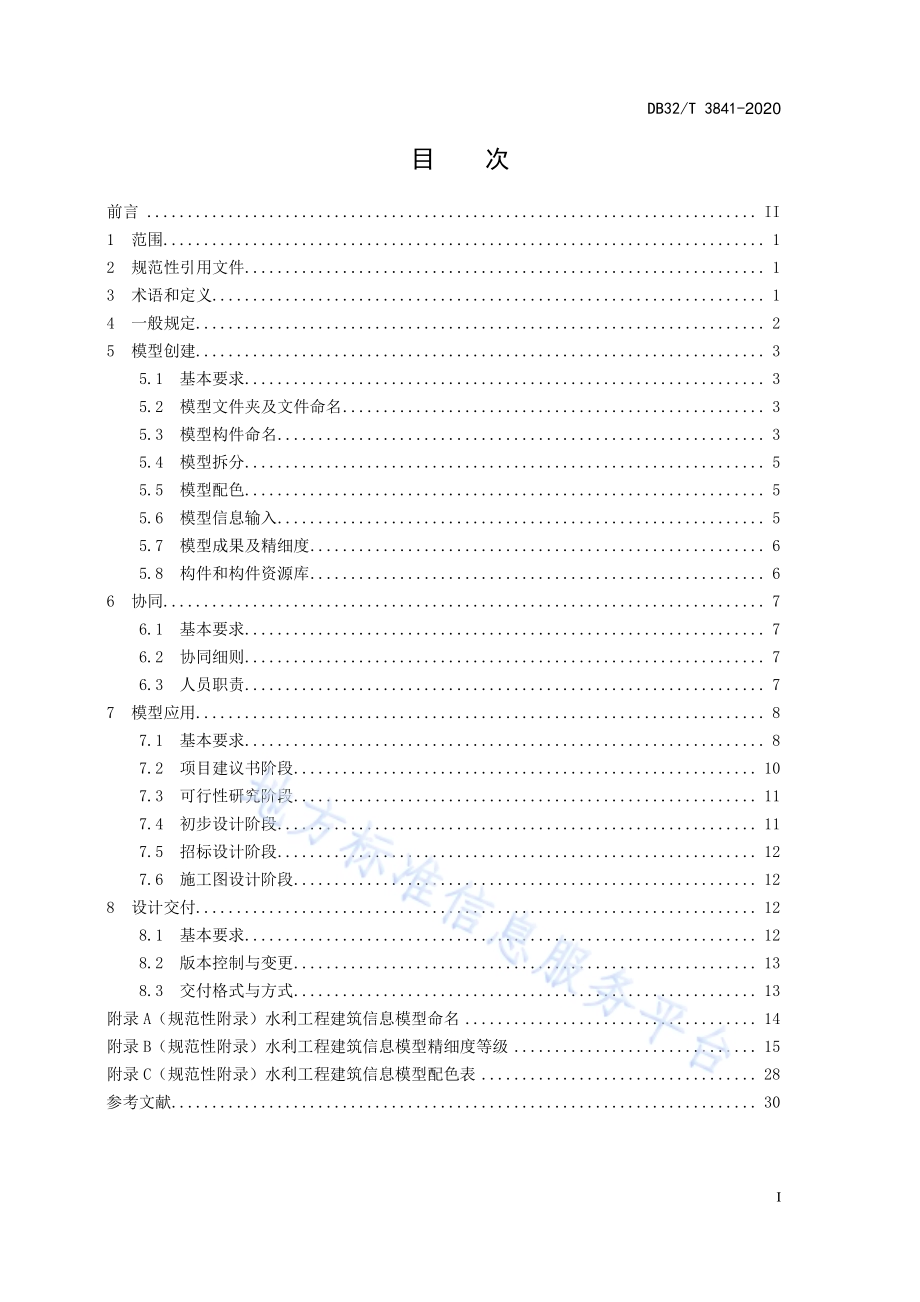

i1 2011-?-?发布 2020-07-14 发布 2020-08-14 实施 江 苏 省 市 场 监 督 管 理 局 发布ICS 93.160 P 55 江苏省地方标准 DB32 DB32/T 3841-2020 水利工程 建筑 信息 模型 设计 规范 Design specification for building information modeling of water conservancy project DB32/T 3841-2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一 般规 定.2 5 模 型创 建.3 5.1 基本 要求.3 5.2 模型 文件 夹及 文件 命 名.3 5.3 模型 构件 命名.3 5.4 模型 拆分.5 5.5 模型 配色.5 5.6 模型 信息 输入.5 5.7 模型 成果 及精 细度.6 5.8 构件 和构 件资 源库.6 6 协同.7 6.1 基本 要求.7 6.2 协同 细则.7 6.3 人员 职责.7 7 模 型应 用.8 7.1 基本 要求.8 7.2 项目 建议 书阶 段.10 7.3 可行 性研 究阶 段.11 7.4 初步 设计 阶段.11 7.5 招标 设计 阶段.12 7.6 施工 图设 计阶 段.12 8 设 计交 付.12 8.1 基本 要求.12 8.2 版本 控制 与变 更.13 8.3 交付 格式 与方 式.13 附录A（规 范性 附录）水 利工程 建筑 信息 模型 命名.14 附录B（规 范性 附录）水 利工程 建筑 信息 模型 精细 度等级.15 附录C（规 范性 附录）水 利工程 建筑 信息 模型 配色 表.28 参考文 献.30 DB32/T 3841 2020 II 前 言 本规范 按 照 GB/T 1.1-2009 标准 化工 作导 则 第 l 部分：标准 的结 构和 编写 的规 则进行编 制。本规范 由江 苏省 水利 厅提 出并归 口。本规范 起草 单位：江 苏省 水利勘 测设 计研 究院 有限 公司。本规范 主要 起草 人：宦 国 胜、王海 俊、张 超、吝 江 峰、沈国 华、朱 庆华、丁 辰龙、程大鹏、何 孝光、左 威龙、曹命 凯、徐鹏、陈 蕾蕾、周 亚军、陈懿、刘 锦霞、洪 项华、李学德。DB32/T 3841-2020 1 水 利工程 建筑 信息 模型设 计规范 1 范围 本规范 规定 了水 利工 程 设 计中建筑 信息 模型 创 建、协同、设计 应用 和交 付等 技术要求。本规范 适用 于 水 闸、泵站、河（渠）道、堤防 等水利 工程 建筑 信息 模型 设计，船闸、码 头、桥 梁 等其它涉 水工 程可 参照 本规 范。2 规 范性 引用 文件 下列文 件对 于本 标准 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本规 范，凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 规范。GB/T 7027 信 息分 类 和编码 的基 本原 则和 方法 GB/T 51212 建 筑信 息 模型应 用统 一标 准 GB/T 51269 建 筑信 息 模型分 类和 编码 标准 SL 617 水 利水 电工 程 项目建 议书 编制 规程 SL 618 水 利水 电工 程 可行性 研究 报告 编制 规程 SL 619 水 利水 电工 程 初步设 计报 告编 制规 程 3 术 语和 定义 下列术 语和 定义 适用 于本 文件。3.1 建筑信 息模 型 building information modeling,building information model 在建设 工程 及设 施全 生命 期内，对其 物理 和功 能特 性进行 数字 化表 达，并依 此设计、施 工、运 营 的过程和 结果 的总 称，简称 模型。GB/T51212-2016 术语2.1.1 3.2 子 模型 sub model 建筑信 息模 型中 可独 立支 持特定 任务 或应 用功 能的 模型子集，可按 专业 或单 元分类。3.3 构件 component 构成模 型的 基本 对象 或组 件。DB32/T 3841 2020 2 3.4 几何信 息 geometric information 建筑物 或构 件的 空间 位置 及自身 形状(如长、宽、高 等)的一 组参 数，通 常还 包 含构件 之间 空间 相 互约束关 系，如相 连、平行、垂直 等。3.5 非几何 信息 non-geometric information 建筑物 及构 件除 几何 信息 以外的 其它 信息，如 材料 信息、价格 信息 及各 种专 业参数 信息 等。3.6 模型 精 细度 level of detail（LOD）模型包 含信 息的 全面 性、细致程 度及 准确 性的 详细 程度。3.7 协同 collaboration 基于建 筑信 息模 型数 据共 享及互 操作 的协 调工 作过 程，包 括项 目参 与方 之间 的 协同、项 目各 参 与 方内部不 同专 业之 间或 专业 内部不 同成 员之 间的 协 同、以及 上下 游阶 段之 间的 数据传 递及 反馈 等。从 概 念上，协 同包 括软 件、硬件 及管理 体 系 三方 面的 内容。3.8 构件资 源库 component library 在 工程 设计 实施 过程 中，经归类 整理 而形成 的 可重 复利用 的信 息模 型集 合。3.9 交付物 deliverables 根据水 利工 程项 目应 用需 求，基 于水 利工 程建筑 信 息模型 的设 计成 果，包括 但不限 于各 专业 信 息 模型、基 于信 息模 型形 成的 各类视 图、表格、说 明文 档等。3.10 设计交 付 design delivery 在工程 设计 阶段，按 协议 或约定 将交 付物 提交 业主 或委托 方的 过程。4 一 般规 定 4.1 水 利工 程 建 筑信 息模 型 的创 建应 考虑 其在 工程 全生 命 周期 中各 阶段、各 专业的 应用。4.2 建 筑信 息模 型的 信息 输入应 保证 输入 数据 的 完 整性 和 准确 性，保障 交付 物的 质 量。4.3 建 筑信 息模 型 应 赋予 分类和 编码 信息，并 符合 现行国 家标 准 GB/T 7027 和 GB/T 51269 的规 定。DB32/T 3841-2020 3 4.4 模 型精 细度 应依 据设 计应用 需求 符合 相应 的等 级要求。4.5 建筑信息模型 设 计过 程中，应利用模型 所含信 息进行协同工作，实现工 程设计各阶段、各 专业信息的有 效传 递。4.6 协同 过程中，各 阶段 的 建筑信息模型应 用应基 于同一模型，模型 文件应 设置 各参与方使用 权限便于统一 管理。4.7 同一 阶 段的 交付 成果 宜采用 统一 的交 付格 式，模型变 更后 交付 成果 应作 相应更 新。4.8 实施过程中应约 定相 关参与方对模型成 果的所 有权和使用权，保 护模型 所有者权益和模型 信息安全。5 模 型创 建 5.1 基 本要 求 5.1.1 各设计阶段的 水利工程 建筑信息模型 应按照统一 的规则和要求 创建，当按 工程部位、专 业等分别创建 时，各 子 模型 应协 调一致，并 能够 集成 应用。5.1.2 模 型应 统一 分类、命名，并 设 定编 码规 则。5.1.3 模 型及 其信 息应 具 有唯一 性、可扩 展性，在 应用的 不同 阶段 趋于 一致 性。5.2 模 型文件夹 及文 件命 名 5.2.1 模型文件夹的 命名应采 用树状结构，先有一个项 目文件夹，再 分专业建立 子文件夹，子 文件夹中存放 相应 专业 的模 型、图纸等 文件。项目 文件 夹 的命名 应按 照图 纸标 题栏 中的工 程名 称命 名，子 文 件夹的命 名应 符合 附 录 A 表 A.1 的规 定。如果 子文 件 夹还需 细分，应 按照 树状 结构命 名文 件夹。5.2.2 模 型文件 的命 名宜 包含项 目、阶 段、子项/分 区、专 业、版 本和 补充 的 描述信 息，并 按照 此顺 序进行命 名，可根 据实 际情 况增加 或者 减少 命名 内容。5.2.3 模 型文 件的 命名 宜 使用汉 字、拼音 或者 英文 字符、数字 和连 字符“_”的组合。5.2.4 同 一项 目中 模型 文 件应使 用统 一的 文件 命名 格式，且始 终保 持不 变。5.3 模型 构 件命 名 5.3.1 模 型构 件命 名应 符 合下列 规定：a）命 名组 成：类别 关键 字_主要 特征 参数；b）类 别关 键字 可 由 12 个 字段组 成，字 段间 以连 字 符“_”相连，表 明构 建的 类别、隶 属关 系或 者功能，例如“水 闸_ 底板”、“配 电箱_照 明”；DB32/T 3841 2020 4 c）主特征参 数应能 对同类 别的构件进 行区分，常见 主特征 参数 为尺寸 规格、材质、负荷 等，参 数可以为 多个，不 宜超 过 4 个字段，字 段间 以连 字符“_”组合，当 字段 过多 或 过长时 可采 用缩 写方式；d）标准 机电 设备 主 要特 征 参数 采 用相 应的 设备 编码 表示，非标 设备 主要 特征 参数 可 根据 尺寸 规格、材质、负荷 等信 息表示；e）构 件参 数 各 字段 的 计 量 单位宜 采用 简洁 统一 的量 纲；f）构件 命名 规则 示例 见 表 1、表 2。表 1 水工建筑物 模型 构 件命名 示例 名 称 命名规则 示 例 翼墙底板 类别_ 主体材质_ 长度*宽度*厚度_（扩展属性）翼墙_ 底板_C25 钢筋砼_ L1500*W800*T60cm 翼墙立板 类别_ 主体材质_ 高度*厚度_（扩展属性）翼墙_ 底板_C25 钢筋砼_ H800*T60cm 水闸底板 类别_ 主体材质_ 长度*宽度*厚度_（扩展属性）水闸_ 底板_C25 钢筋砼_L1200*W800*T80cm 水闸 边墩 类别_ 主体材质_ 长度*厚度*高度_（扩展属性）水闸_ 边墩_C25 钢筋砼_L1200*T100*H500cm 水闸 胸墙 类别_ 主体材质_ 长度*高度*厚度_（扩展属性）水闸_ 胸墙_C25 钢筋砼_L1000*H400*T60cm U 形槽底板 类别_ 主体材质_ 厚度_（扩展属 性）U 形槽_ 底板_C25 钢筋砼_ T60cm U 形槽 墩墙 类别_ 主体材质_ 高度*厚度_（扩展属性）U 形槽_ 墩墙_C25 钢筋砼_ H800*T60cm 护坦 类别_ 主体材质_ 厚度_（扩展属 性）护坦_C25 钢筋砼_T60cm 铺盖 类别_ 主体材质_ 厚度_（扩展属 性）铺盖_C25 钢筋砼_T50cm 海漫 类别_ 主体材质_ 厚度_（扩展属 性）海漫_ 浆砌块石_T50cm 护坡 类别_ 主体材质_ 厚度_（扩展属 性）上游左岸护坡_C20 素砼_T15cm 护底 类别_ 主体材质_ 厚度_（扩展属 性）下游护底_ 浆砌块石_T30cm 消力池 类别_ 主体材质_ 厚度_（扩展属 性）消力池_C25 钢筋砼_T100cm 防冲 槽 类别_ 主体材质_ 厚度（扩展属 性）防冲槽_ 碎石_T100cm 工作桥 类别_ 主体材质_ 长度*宽度（扩 展属性）工作桥_ C25 钢筋砼_L10*W7m 交通桥 类别_ 主体材质_ 长度*宽度（扩 展属性）交通桥_ C25 钢筋砼_L10*W8m 泵站墩墙 类别_ 主体材质_ 长度*厚度*高度_（扩展属性）泵站_ 流道层墩墙_C25 钢筋砼_L1000*T100*H50cm 泵站楼板 类别_ 主体材质_*厚度_（扩展属性）泵站_ 电机层楼板_C25 钢筋砼_ T 15cm 注：示例中“H”表示高度，“L”表示长度，“T”表示厚 度，“W”表示宽度。DB32/T 3841-2020 5 表 2 机电设备模型构件 命名 示例 名 称 命名规则 示 例 水泵 类别_ 流量_ 叶轮直径_（扩展属 性）混流泵_2#孔_25 m3 _DN3.15m 电机 类别_ 功率_（扩展属性）电机_2#孔混流泵_ 3300KW 启闭 设备 类别_ 规格型号_（扩展属性）启闭机_2#闸孔_QL-100/30-SD 箱、柜 类别 _ 长度*宽度*高度_（扩展 属性）配电箱_ 照明_L800*W800*H2000mm 管道 类别_ 主体材质_ 尺寸_（扩展属 性）管道_ 镀锌钢板_DN100 阀门 类别_ 主体材质_ 尺寸_（扩展属 性）球阀_ 铸铁_DN100 管件 类别_ 主体材质_ 尺寸_（扩展属 性）弯头_PE_DN100 5.4 模 型拆 分 5.4.1 模型拆分可根 据水利工 程项目实际情 况，选择按 照子项、专业 及参与方协 同工作的需 求 拆分模型。5.4.2 模型拆 分应 符合 下 列规定：a）根据项目 的实际 应用情 况，选择合 理模型 拆分方 法，满足各 设计阶 段应用 要求，并考 虑模型 的沿用性 和贯 穿性；b）拆 分方 法应 考虑 专业 内 模型设 计人 员的 分工，并 利于专 业间 协同 作业；c）各 单个 拆分 模型 之间，模型 内 容不 应重 复；d）拆 分完 成后，应 整理 核 对各拆 分模 型之 间的 参照 关系。5.5 模 型配 色 5.5.1 各 专业 模型 的颜 色 应满足 直观 区分 的需 求，符合附 录 C 的 规定。5.5.2 地 上建（构）筑 物 模型的 颜色 应接 近实 物外观 效果。5.5.3 地 质模 型的 颜色 应 体现地 质分 层和 岩土 特征。5.5.4 管 线模 型的 颜色 应 便于区 分不 同管 道系 统。5.6 模 型信 息输 入 5.6.1 基于不同软件 平台的模 型可 采用 三维 与二维 的方 式进行 信息输 入，三维信 息输入方式应 与二维方式相 结合。5.6.2 模 型信 息输 入的 内 容应包 括几 何 和 非几 何信 息，模 型的 信息 之间 应注 意其相 关性。5.6.3 建筑信息模型 应依据工 作需求和基本 工作方式统 筹划分，并根 据不同专业 规定的模型精 细度要 DB32/T 3841 2020 6 求创建，避 免模 型的 残缺 与冗余。5.6.4 模型信息的输 入应根据 实际构件的几 何尺寸，完 善物理、化学 等特性进行 参数化定义，满足虚拟建造 的要 求。5.7 模型 成果 及 精细 度 5.7.1 模 型成果按工 程设计阶 段可划分为：项目建议书 模型、可行性 研究设计模 型、初步设计 模型、招标设 计模 型、施工 图设 计模型。各 阶段 所建 模型 应具有 连续 性。5.7.2 建模范围应 包括 水 工建筑 物、场 地、地质、房屋结 构、水力 机械、电 气、金 属结 构等 专业 模型，以保证 工程 模型 的完 整性。5.7.3 各 阶段所建模 型应具有 连续性，模型 标识出的尺 寸、位置等信 息必须与外 形参数具备关 联性与一致性。5.7.4 模型 精细度 分为 五 个等级，各 阶段 的模 型精 细度 应 不低 于 表 3 的 要求。表 3 水利工程建筑信息 模型 精细度要求 阶段 模型名称 模型 精 细度等级 阶段用 途 勘察设计阶段 项目建 议书 项目建 议书 模型 LOD100 方案论 证/投资 控制 可行性 研究 可研模 型 LOD100 方案比 选/投 资估 算 初步设 计 初设模 型 LOD200 专项论 证/细 化设 计/设计 概 算 招标设 计 招标模 型 LOD200（或LOD300）招投标/工程 标底 施工图 设计 施工图 模型 LOD300 施工图 设计/造价 预算 施工阶 段 施工模 型 LOD400 施工深 化/工 程施 工 运行维 护 阶 段 运维模 型 LOD500 工程投 入使 用管 理/维护/费 用估算 5.7.5 模型精细度 应由 几 何和非 几何 信息 精细 度组 成。5.7.6 各专业模型 精细 度 等级应 符合 附录 B 的规 定。5.8 构件和 构件 资源 库 5.8.1 构 件宜 使用 建筑 信 息模型 软件 相应 的构 件类 型进 行 创建。5.8.2 构 件精 细度 应符 合 各阶段 模型 精细 度等 级要 求。5.8.3 构 件资源库应 对构件分 类、数据格式、属性信息、版本及存储 方式等方面 进行管理，构 件的分类及编 码宜 在构 件属 性中 体现。5.8.4 构 件和 构件 资源 库 分类和 编码 宜采 用 分 面分 类法进 行分 类。DB32/T 3841-2020 7 5.8.5 应 建立统一的 构件 和构 件资源库 管理 制度，实现 构件收集、整理、存储、使用、废除等 的有效管理。6 协同 6.1 基 本要 求 6.1.1 水利工 程建筑 信 息 模型设 计 过 程应 在协 同平 台中进 行，协同 平台 宜 与 互联网 技术 结合。6.1.2 应 制定 协同 规则，规范设 计流 程，实现 信息 的有效 传递。6.1.3 在使用协同工 作平台时，应分阶段、分类别、分 专业设置模型 的权限，保护 模型知识产 权和信息安全。6.1.4 应 设立项目负 责人负责 专业间的协调 工作，专业 负责人负责专 业内协调工 作并与其他专 业负责人和项 目负 责人 进行 对接。6.1.5 应设置平台维 护人员，负责进行协同 平台的实施 和维护，保障 平台在项目 设计过程中的 正常运行。6.1.6 协同平 台应 确保 文 件储存 和传 输 的 安全。6.2 协同 细则 6.2.1 协 同工 作开 展前，模型拆 分应 符 合 5.4 的相 关规定。6.2.2 协同平台应 规定 权 限分级。各 设计 人员 应确 定文件 权限，明 确工 作范 围。6.2.3 在协同平台 中文件应 统一 存储 和管 理，确保 设计人 员依 据各 自权 限从 协同平 台中 获取 所需 文 件。6.2.4 协 同平 台中 的文 件 及模型 应按 统一 原则 命名，符合 5.2 的相 关规 定 以 区分文 件信 息内 容。6.2.5 协 同平 台宜 划分 不 同工作 区，满足 设计 过程 中编辑、共 享、发布、归 档的要 求。6.2.6 模 型信 息共 享前 应 进行 完 整性、准 确性 和协 调性检查，并应 满足 下列 要求：a）模 型数 据须 经过 审 核、清 理；b）模 型数 据 应 确保 版本 统一；c）模 型数 据内 容和 格式 符 合数据 互用 要求。6.3 人 员职 责 6.3.1 项目负责人宜 具有项目 管理和模型管 理经验，负 责建筑信息模 型设计过程 中相关的协调 管理工作，其 职责 包括：DB32/T 3841 2020 8 a）制 定项 目计 划和 协同 规则，并 监督 执行；b）定 期组 织相 关沟 通协 调 活动；c）根 据项 目计 划，收集、发布模 型信 息；d）跟 踪项 目情 况，包括 设 计进度、模 型质 量、各参 与方对 模型 的需 求等。6.3.2 设 计人 员负 责创 建 和维护 模型，并 根据 使用 需求进 行建 筑信 息模 型应 用，其 职责 包括：a）根据国家、地方、行业 现行相关规 范、文 件和各 参与 方合同、要求 等资料，进行 建筑 信息模 型设计；b）建 筑信 息模 型 设 计过 程 中应遵 守项 目计 划和 协同 规则；c）向 专业 负责 人或 项目 负 责人提 出本 专业 所需 的相 关要求，配 合跨 专业 协同 工作；d）根 据本 专业 及相 关专 业 要求，导入 或提 交必 要的 模型数 据文 件；e）生 成本 专业 相应 交付 物，且交 付物 应符 合 8.18.3 的有关 规定；f）根据 需求 进行 模型 可视 化、专 项性 能化 分析、量 化统计 等各 种应 用。7 模型 应用 7.1 基本要 求 7.1.1 各 设计阶段 建 筑信息模 型 应用 应贯彻 国家的方针 政策，遵照有 关技术标准，符合 国家和 地区经济社会 发展 规划 的要 求。7.1.2 模 型与信息的 共享宜贯 穿设计全过程，包括项目 建议书、可行 性研究、初 步设计、招标 设计及施工图 设计 等阶 段，宜传 递至施 工和 运维 阶段。7.1.3 在 各阶段设计 过程中，宜应用 建筑信 息模型 优化 设计方案，通 过各专业的 协同设计 提高 沟通效率和 设 计质 量。7.1.4 各设计阶段、各 专 业模型 应满 足下 列要 求：a）各 专业 应根 据项 目规 模、组织 方式、所 使用 的软 件等因 素，选择 合适 的协 同方式；b)后续 阶段 模型 宜在 上阶 段模型 基础 上根 据相 关现行 规范 和设 计内 容要 求创 建；c）制 定统 一的 存储 与管 理 标准，实现 各专 业间的 建 筑信息 模型 共享；d）各 专业 应采用 统 一项 目 的坐标、高 程基 准。7.1.5 各设计阶段 建筑 信 息模型 创建 及 应 用内 容宜 符合 表 4 的 规定。DB32/T 3841-2020 9 表 4 设计阶段建筑信息 模型创建及应用内容 序号 应用项 应用子 项 项目建 议书 可行性 研究 初步设 计 招标设 计 施工图 设计 1 模型创 建 水工专 业 勘测专业 建筑专 业 机电专 业 金结专 业 临时工 程 2 可视化 应用 方案比 选 总体布 置 漫 游 校 审 设计交 底 3 场地分 析 场地模拟 施工组 织 基坑设计 4 仿真分 析 流态分 析 结构分析 地基分析 渗流分析 5 施工模拟 6 模型出 图 7 碰撞检 测 8 工程量 统计 注：表中“”表示宜采用，“”表示可采用，“”项为该阶段不适用。7.1.6 各 阶段建筑信 息模型应 用宜结合设计 交付要求，基于模型形成 设计图档。图纸的发布内 容应与模型成 果保 持一 致，并满 足下列 要求：a）模 型制 图应 符合 国家 相 关现行 制图 标准；b）图 纸中 宜提 供模 型构 件 的三维 视图；c）应 提供 满足 专业 表达 要 求的平 面、立面、剖 面、大样等 视图，必 要时 可提 供明细 表；d）视 图中 应具 备完 整的 尺 寸定位、尺 寸标 注及 必要 说明等；e）标 注宜 与模 型信 息相 关 联，确 保模 型信 息修 改时 标注可 同步 更新；f）当模 型局 部投 影视 图不 符合表 达要 求时，可 通过 二维方 式抽 象处 理。DB32/T 3841 2020 10 7.2 项目建 议书 阶段 7.2.1 项 目建 议书 阶段 可 基于建 筑信 息模 型，依据 SL 617 的要求 对 工程 建设 任务、工程 规模、工程 投资等进 行分 析，论证 工程 建设的 必要 性，明确 外 部 条件和 影响，确 定工 程整 体布置，控 制工 程投 资。7.2.2 本阶段模型 精细 度 应不低 于 LOD100。7.2.3 本阶段建筑 信息 模 型 应用 流程 主要 包括 以下 内容：a）根据 测量 资 料，创建 包 括既有 建筑 物布 置的 场地 模型；b）宜 结合 勘 测 成果，创 建 地质模 型；c）根 据工 程主 体及 配套 建 筑物总 体布 置，创建 建筑 物模型；d）应用 模 型分 析工 程任 务 及各项 任务 的主 次，工程 与河流 上下 游及 周边 地区 的关系 及相 互 影 响；e）开 展 方 案可 视化、水 文 分析、地质 分析、环 境移 民分析 和工 程量 统计 等应 用；f）基于 模型 编绘 本阶 段 的 图纸、报告 等文件，可包 含图像、视 频等 扩展 模型 信息。7.2.3 本阶段可利 用 GIS、3D 扫 描等 综合 数据 对工 程设计 进行 规模、水文、地质、方 案布 置、施工 方案、淹 没、移 民安 置、环 境保护、水 土保 持、工 程 投资等 内容 的分 析，初步 确定 最 优方 案，主要 应用 内容如下：a）水文 分析：结合 流域/河 网方案 设计 模型 和数 据，进行设 计暴 雨、设 计洪 水 过程分 析，为 工程 的规划、设计、施 工以 及管 理运用 提供 符合 相关 标准 的水文 数据 基础；b）地 质分 析：集 成比 选方 案 模型 与三 维地 质模 型，分析 各 方案 中建 筑物 坐落 或穿越 地层、地 下 水和不良 地质 情况；c）方 案比 选：对各 比选 方 案的可 行性、功 能性、景 观性等 方面 进行 分析；d）方 案可 视化：直观 展示 工程主 体与 上下 游河 道空 间关系，分 析 工 程与 周边 区域 水 工程 的相 互 影响；e）淹 没分 析：结合 淹没 区 域内耕 地、林地、山 丘 和 道路等 信息，进 行淹 没模 拟，对淹没 土地 面积、淹 没 耕地 面积、受淹 人口总 数、淹 没交 通 线路 及重要 设 施、受淹 影 响行 政区域 以 及 区域 GDP等指标 分类 统计，评 估经 济损失 及社 会影 响；f）征 地拆 迁分 析：结 合规 划用地、建筑 物产 权单 位、建 设年 代、建 筑面 积、城市人 口分 布等 信息，分析各 方案 需要 拆迁 建筑 物的数 量、面积、产 权单 位和拆 迁成 本等；g）水 土保 持分 析：结合 工 程主体 及施 工场 地布 置等 信息，分析 并确 定水 土流 失防治 责任 范围、水土保持 措施、水 土保 持监 测方案，估 算水 土保 持投 资；DB32/T 3841-2020 11 h）投 资估 算分 析：结合 本 阶段模型 输 出各 清单 子目 工程量，辅 助编 制、校核 工程量 清单。7.3 可行性 研究 阶段 7.3.1 可 行性 研究 阶段 可 基于建 筑信 息模 型，依据 SL618 的要求 进 一步 论证 工程建 设的 必要 性，以及技术、经济、社 会、环境 和节水 节能 等方 面的 可行 性，保 证设 计方 案的 合理 性、适 用性 和经 济性。7.3.2 本 阶段宜 在 项 目建议书 阶段 建筑信息 模型的基础 上，补充和落 实外部条件，对设计方案 或重大技术问 题的 解决 方案 进行 综合分 析。7.3.3 本阶段模型 精细 度 应不低 于 LOD100。7.3.4 本 阶段 建筑 信息 模 型 应用 流程 应 在 上阶段 模 型应用 的基 础上 增加 以下 内容：a）依 据初 步选定 的 机电 和 金属结 构及其 它 主要 机电 设备的 型式 和布 置，创建 设备模 型；b）分 析水 利工 程建 筑物、设施与 周边 环境 结合 的景 观效果；c）复 杂工 程 宜 开展 结构、地基、渗流 等 仿 真分 析；d）开展 消 防设 计、节能 设 计、劳 动安 全与 卫生 等分析。7.3.5 本阶段建筑 信息 模 型 应用 内容 应 在 上阶段 模 型应用 基础 上 增 加以 下内 容：a）总体布置：基于 工程地 形、地质分 析、仿 真分析，建立不同 的总体 布置方 案的 建筑信 息模型，从功能 分区、主 要建 筑物 布置、交通 组织 等方 面进 行综合 比选；b）施工 模拟：根据 总体 布 置和施 工方 案、施工 过程 的模拟，辅 助论 证施 工方 案和工 法的 可行 性，分析基 坑的 稳定 及其 对周 边既有 建筑 物的 影响；c）调度 运行 分析：结合 水 利工程 模型 和区域 河网 信 息，建 立包 含水文 环境 的 数字模 型，进行规 划控制分析，实现 整个 规划 的动态 管理。7.4 初步设 计阶 段 7.4.1 初 步设 计阶 段 可 基 于建筑 信息 模型，依据 SL 619 的 要求 对可 行性 研究 阶段设 计方案 进 行复 核和确定，对设 计方 案或 重大 技术问 题的 解决 方案 进行 综合分 析，协调 设计 接口、稳定 主要 外部 条 件，论 证技术上 的适 用性、可 靠性 和经济 上的 合理 性。7.4.2 本 阶段 宜在 上阶 段 模型的 基础 上深 化细 部构 造，模 型精 细度 应不 低 于 LOD200。7.4.3 本 阶段建筑信 息模型应 用流程应参照 上阶段流程 执行，应用内 容应在上阶 段的模型基础 上进一步深化 并展 开应 用。DB32/T 3841 2020 12 7.5 招标设 计阶 段 7.5.1 招标设计阶段 可根据需 求，在 初步设 计 或施工图 设计阶段 模型 的基础上 展 开应用，辅助 招标文件、招 标设 计图 纸和 工程 量清单 的编 制。7.5.2 在满足招标设 计需求的 前提下，可 在 初步设计阶 段 成果基础上 深化并进行 招标，其模型 精细度不应低 于 LOD200；如采 用施工 图阶 段成 果招 标时，其模 型应 用要 求 见 7.6。7.5.3 可 提供 图像、三 维 模拟视 频等 扩展 信息，辅 助完成 招 标 设计。7.6 施 工图 设计 阶段 7.6.1 施工图设计阶 段可 基于 建筑信息模型，进行 碰撞 检 测、管线综 合、预留预埋 检查、结构 仿真分析等应用，优化 重点 和难 点 部位 的技术 措 施、工艺 工 法等，辅 助 完 成施 工图 编制。7.6.2 本阶段模型 精细 度 应不低 于 LOD300。7.6.3 本阶段模型 应用 内容 具体 如下：a）碰撞检测：利用 模型 检 测专业之间 或专业 内部 的 设施设备空 间布置 是否碰 撞、是否满 足特定 间距要求，形 成碰 撞分 析报 告，辅 助优 化设 计；b）管线 综合：根据 碰撞 检 测和管 线综合 技术 要求调整 管线 布置，优化 设备及 管线空 间排布，使 其满足运 输、安 装、运行及 维护检 修的空 间要 求，输 出 综合 管线、关键 节点部 位等的 三维模 型 视图，辅 助设 计交 底；c）预留预埋 检查：梳理底板、墩墙、排架、板等结 构 及 其次结 构的孔 洞预留 和预埋件布 置，输 出预留孔 洞 和 预埋 件布 置图，实现 预留 孔洞 和预 埋件 的提前 检查，规 避工 期延 误风险 和质 量 隐 患；d）投资 预算：利用 施工 图 设计模 型 输出 工程 量，根 据工程 量清单 中的 分部分 项优化 完善模 型数 据（含编 码），保 证清 单项 与 模型 一一 对应，辅 助编 制、校 核工 程量 清单；7.6.4 本 阶段 可针 对重 点 和难点 结构 部位，创 建钢 筋、预 埋构 件等 模型，细 化 模型 表达。8 设计交付 8.1 基本要 求 8.1.1 交付物包括模 型、图纸、信息表格、模型说明书 和相关文件，其 交付内容、格式和相关 的知识产权应 在设计 合 同中 明确 规定。8.1.2 交付物 中模型 精细 度应满 足 5.6 的 要求，保 证交付 物的 完整 性和 准确 性。8.1.3 图纸和 信息 表格 宜 由模型 生成，其 深度 应符 合现行 规范 要求。DB32/T 3841-2020 13 8.1.4 模 型说明书应 包括项目 名称、模型名 称、软件及 版本编号，创 建时间、人员、用途 和依据，内容描述、更新 记 录等 说明。8.1.5 交付物宜包 含相 关 审查、审批 的信 息，其信 息内容 应符 合相 关 规 定。8.1.6 模 型交 付宜 采用 电 子签名 和加 密技 术进 行交付 控制 管理。8.2 版 本控 制与 变更 8.2.1 模型文 件应 包括 版 本信息，具有 唯 一性 和追溯 性。8.2.2 模型修改时，图纸文件、管理文档和 数据文件应 同步更新，修改 后的 模型 精细度 应不低 于 原模型精细 度。8.2.3 因设计变更引 起的模型 变更，宜根据 设计 合同要 求，在原设计 模型（图纸 交底、会审后）基础上，修 改模 型，并记 录变 更 信息。8.2.4 模型变 更应 经校 对 后，重 新提 交完 整模型 及 变更记录。8.3 交付格式 与 方式 8.3.1 模型 的 交付 格式 应 符合以 下要 求：a）宜 采用 通用 数据 格式 进 行交付，应 保证 模型 信息 的完整 性；b）模 型数 据 应 满足 漫游 浏 览、查 询、批注 等交 互操 作 的要 求；c）同一 阶 段的 交付 成果 宜 采用统一 的 交付 格式 和版 本。8.3.2 模型 交付宜 采用 电 子文件 或信 息系 统集 成交 付，并 符合 电子 数据 检索 与统计 的要 求。8.3.3 采用电子文 件交 付 时，应 符合 下列 要求：a）应 包括 模型、相 关文 件 及交付 物清单，交付 物清 单应反 映模 型的 层次 和相 对关系；b）交 付文 件及 文件 夹的命名 符合 5.2 要求；c）交 付物 清单 宜与 交付 文 件以 超 链接 的方 式相 关联。DB32/T 3841 2020 14 附 录 A（规范 性附 录）水利工 程建筑 信 息模 型命 名 表A.1 专业名 称命 名及 相应 名称 缩写表 专业名 称 英文 缩写 专业名 称 英文 缩写 规划 planning PL 暖通 heating ventilation and air conditioning engineering HV AC 水文 hydrology H 消防 fire control FC 测绘 surveying and mapping SM 景观 landscape architecture LA 勘察 investigation I 交通 traffic TR 地质 geology Geo 施工 construction C 水工 hydraulic structure HS 监测 monitoring M 金属结 构 metal structure MS 节能 energy saving ES 水力机 械 hydraulic machinery HM 征地移 民 land expropriation LE 电气一 次 electrical primary E1 环境保 护 environment protection EP 电气二 次 electrical secondary E2 水土保 持 water and soil conservation WS 通信 communication engineering CE 生态工 程 ecological engineering E 建筑 structure engineering S 工程管 理 project management PM 结构 architecture AR 概预算 budget design BD 给排水 plumbing engineering PE 经济评 价 economic evaluation EE DB32/T 3841-2020 15 附 录 B（规范 性附 录）水利工 程建筑 信 息模 型 精 细度等级 表B.1 水工专 业模 型 精 细度 等级 序号 分项 信息分类 信息内容 精细度 等级 LOD 100 LOD 200 LOD 300 LOD 400 LOD 500 1 河道工程 几 何 信 息 场地范围信息：用地红线、高程 基 本 信息：河 道平 面布 置、纵曲 线、断面 尺寸 及定位；驳岸形式及 构造尺寸定位 驳岸形式 结构形式的深化设计 实际完成的几何信息、定位信息 非 几 何 信 息 基本信息：通航类别和等级，运行水位组合。构 件 材料 信息：河 道土 质（含土 质 参数）、支挡 及护坡（底）类型及信息 工 程 量统 计信 息：土方 填 挖、混 凝 土、碎石、黄 沙等 施工组织相关信息 结构相关运维信息 2 堤防工程 几 何 信 息 场地范围信息：防护红线范围及定位 基 本 信息：堤 线布 置（平 面、纵 曲 线布 置）、截 面尺 寸，如 堤顶 宽度、高 度、迎（背）水 面坡 比、青坎宽度等；附 属 结构 的基 本信 息尺 寸、定位 信 息：坡面 防护、堤顶道路、挡浪板、穿堤建筑物等 实际完成的几何信息、定位信息 非 几 何 信 息 结构基本信息：堤防类别和等级，运行水位组合。抗震设防烈度，设计地震分组，场地类别；构 件 材料 信息：如 堤防 填 土（含 土 质参
