高速公路路基养护规程DB32／T 3561—2019.pdf

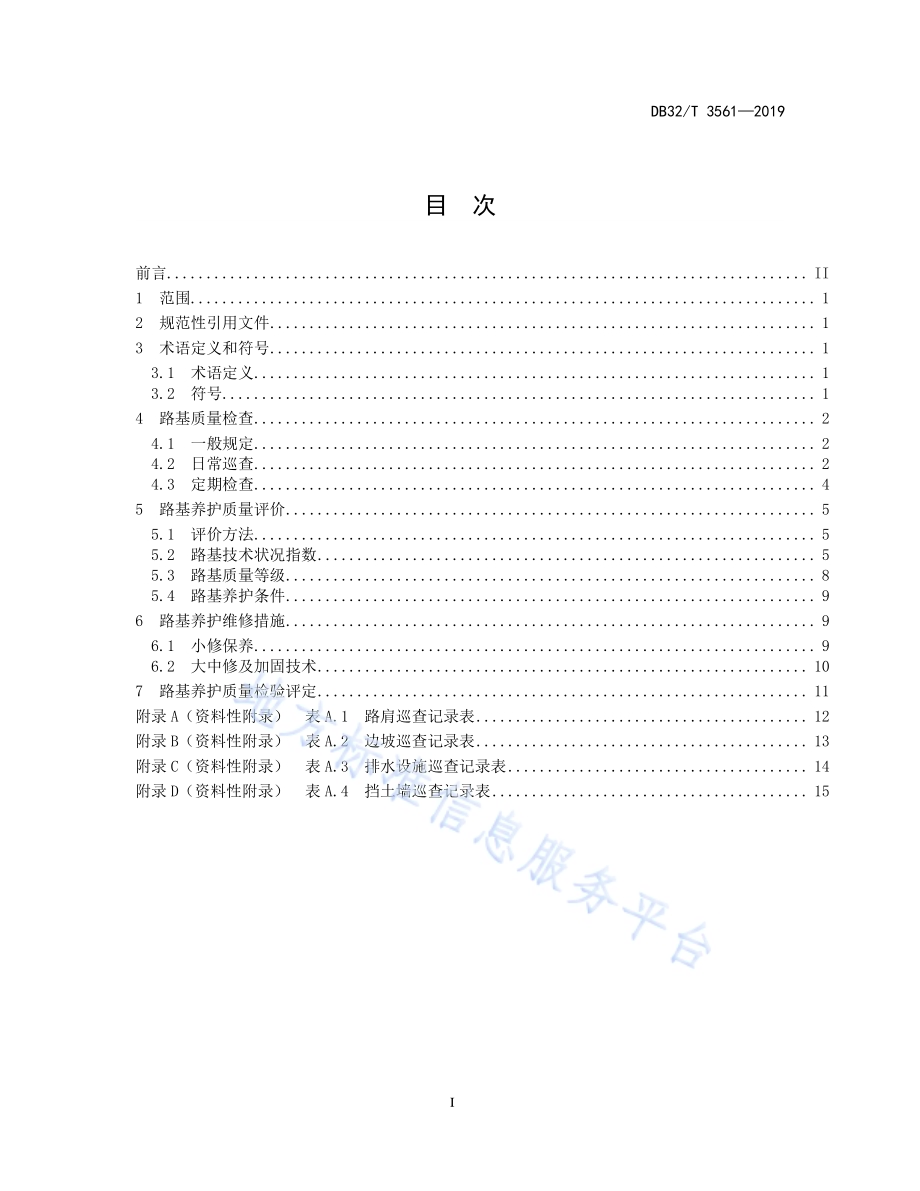

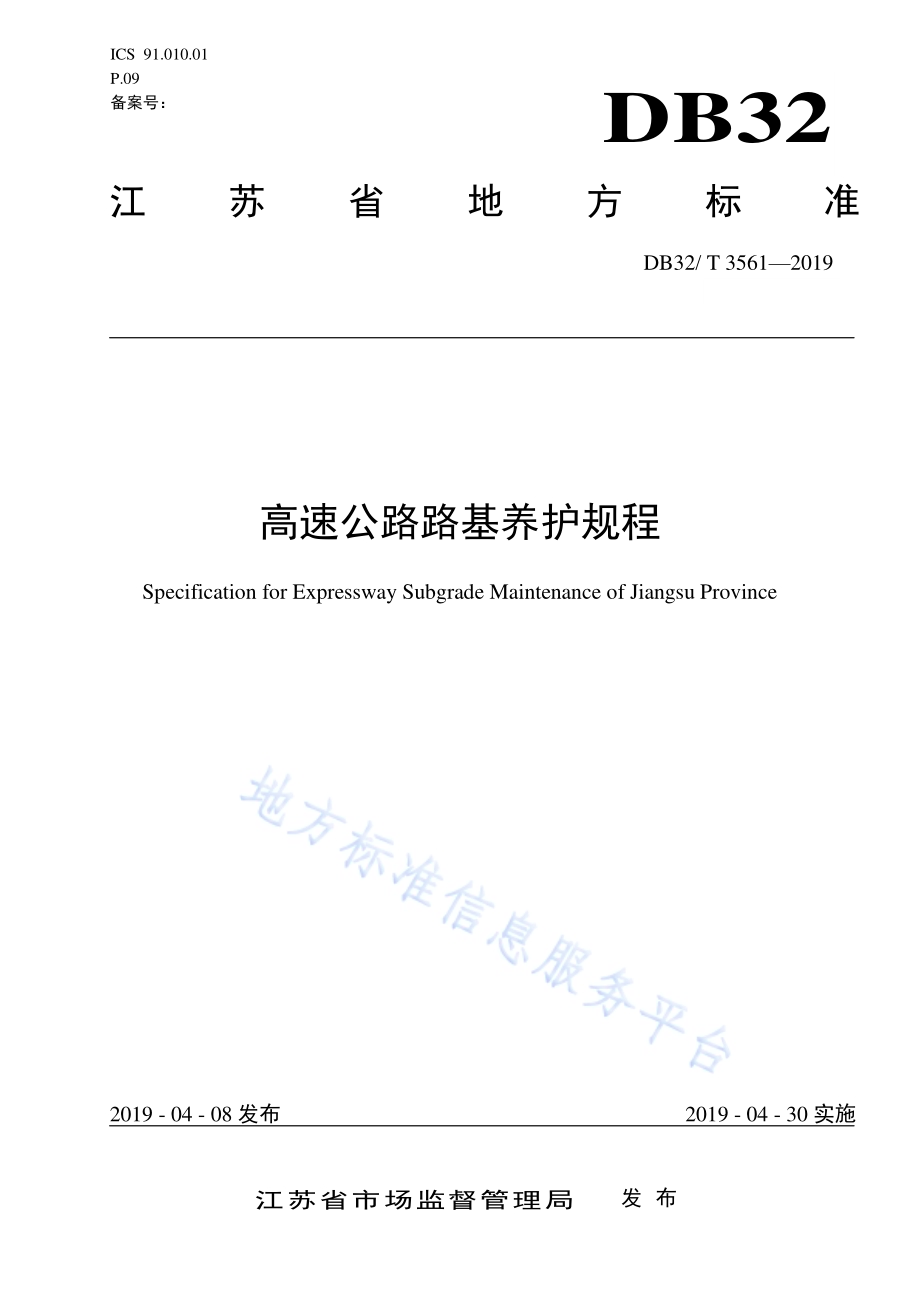

ICS 91.010.01 P.09 备案号：DB32 江苏省 地 方 标 准 DB32/T 3561 2019 高速公路 路基养护 规程 Specification for Expressway Subgrade Maintenance of Jiangsu Province 2019-04-08 发布 2019-04-30 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3561 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语定 义和 符号.1 3.1 术语 定义.1 3.2 符号.1 4 路 基质 量检 查.2 4.1 一般 规定.2 4.2 日常 巡查.2 4.3 定期 检查.4 5 路 基养 护质 量评 价.5 5.1 评价 方法.5 5.2 路基 技术 状况 指数.5 5.3 路基 质量 等级.8 5.4 路基 养护 条件.9 6 路 基养 护维 修措 施.9 6.1 小修 保养.9 6.2 大中 修及 加固 技术.10 7 路 基养 护质 量检 验评 定.11 附录A（资 料性 附录）表A.1 路 肩巡 查记 录表.12 附录B（资 料性 附录）表A.2 边 坡巡 查记 录表.13 附录C（资 料性 附录）表A.3 排 水设 施巡 查记 录表.14 附录D（资 料性 附录）表A.4 挡 土墙 巡查 记录 表.15 DB32/T 3561 2019 II 前 言 本规程 按GB/T 1.1-2009 标准化 工作 导则 第1 部分：标准 的结 构和 编写 的 规定编 写。本规程 由江 苏省 交通 厅提出 并归 口。本规程主要起草单位：江 苏交通控股有限公司、江 苏沪苏浙高速公路有限公 司、苏交科集团股份 有限 公司。本规程主要起草人：吴赞 平、陈仲扬、伍育钧、朱 彦、徐宏、刘传新、茅荃、翟锐、陆伟平、段 宝东、王 甘林、张 磊、夏 炎。DB32/T 3561 2019 1 高 速公路 路基养护 规程 1 范围 本规程 规定 了公 路路 基质 量检查、质 量评 价 和 养护 维修等 内容。本规程 适用 于江 苏省 高速 公路路 基养 护管 理工 作。2 规范性 引用 文件 下列文件对于本文件的应 用是必不可少的。凡是注 日期的引用文件，仅注日 期的版本适用于本文 件。凡是 不注 日期 的引用 文件，其 最新 版本（包括 所有 的修 改单）适 用于本 文件。JTG H11-2004 公 路桥 涵养护 规范；JTG H20-2007 公 路技 术状况 评定 标准；JTG H10-2009 公 路养 护技术 规范；JTG H12-2015 公 路隧 道养护 技术 规范；JTG H30-2015 公 路养 护安全 作业 规程；JTG F80/1-2017 公 路工 程质量 检验 评定 标准 第一册 土 建工 程。3 术语定 义和 符号 3.1 术语定 义 下列术 语属 于本 文件：3.1.1 路基（Subgrade）按照路 线位 置和 一定 技术 要求修 筑的 作为 路面 基础 的带状 构造 物。3.1.2 路肩（Shoulder Verge）位于车 行道 外缘 至路 基边 缘，具 有一 定宽 度的 带状 部分(包 括硬 路肩 与土 路肩)，为保 持车 行道的功 能和 临时 停车 使用，并作 为路 面的 横向 支承。3.1.3 边坡（Slope）为保证 路基 稳定，在 路基 两侧做 成的 具有 一定 坡度 的坡面。3.1.4 路基排 水（Subgrade Drainage）为保证 路基 稳定 而采 取的 汇集、排除 地表 或地 下水 的措施。3.1.5 挡土墙（Retaining Wall）为防止 路基 填土 或山 坡岩 土坍塌 而修 筑的、承 受土 体侧压 力的 墙式 构造 物。3.2 符号 DB32/T 3561 2019 2 SQI-路基养护质 量指 数；iG-第 i 个对 象养 护质 量指 数；iW-第 j 个对 象的 权重 系数；ijSCORE-第 i 个对 象第 j 个指 标的 评价 分数；ijW-第 i 个对 象第 j 个指 标的 权重 系数。4 路基质 量检 查 4.1 一般规 定 a)路基质 量检 查包 括日 常巡 查、定 期检 查和 定点 观测。b)日常巡 查以 目测、摄 像或 拍照的 方式，判 断路 基及 其附属 设施 表面 损坏 程度。c)定期检查利用辅助检测工 具判断病害位置、大小及 产生的原因，是日常巡查 的补充和细化。d)对变形 较大 或破 坏严 重路 段，应 进行 定点 观测，判 断路基 的变 形和 稳定 性。4.2 日常巡 查 4.2.1 基本要 求 a)巡查人 员应 具有 必要 的技 术培训。b)路基日 常巡 查内 容包 括对 路肩、边坡、排 水设 施、挡土墙 及小 桥涵 的检 查。c)日常巡查每月至少进行一 次，特殊时期应按上级要 求加大巡查频率，对于事 故多发段和出现 病害 段应 列为 检查 重点。d)日 常 巡 查 中，检 查 人 员 对 巡 检 过 程 须 按 要 求 做 好 检 查 记 录，记 录 内 容 可 参 照 附 表A1-A4。如 发现 不正 常现象 能 及时 处理 的 应 记录 并立 即 处理，暂 不能 处理 应记 录 并及时上报。e)实地判断缺损原因，评估 维修范围及方式，对难以 判断损坏原因和程度的部 件，提出特殊检 查的 要求。4.2.2 指标要 求 4.2.2.1 路肩 日常 巡查 路肩日 常巡 查指 标见 表1。DB32/T 3561 2019 3 表1 路肩日 常巡 查指 标 对象 检查内容 程度 定义 检查方法 频率 路肩 缺损状况 轻 路肩有裂缝、划痕，轻微沉陷、隆起、冲沟，较小缺口，有的有浅度车辙和坑槽等变形；路肩与路面连接产生错台 目测判断，卷尺丈量，拍照记录 每月一次 重 路肩有较大的隆起、沉陷，有 深度车辙、坑槽等变形，冲刷严重；路肩与路面连接产生错台；横坡严重不适，影响路面排水 清洁性 轻 路肩上有少量杂物、垃圾、堆积物及15cm 的杂草 重 路肩上有大量杂物、垃圾、堆积物及 1 5 c m 的杂草 注：路肩现场巡查记录表见附录A 表A.1。4.2.2.2 边坡 日常 巡查 边坡日 常巡 查指 标见 表2。表2 边坡日 常巡 查指 标 对象 检查内容 程度 定义 检查方法 频率 边坡 缺损状况 轻 边坡上有轻微裂缝、剥落，较小冲沟 目测判断，卷尺丈量，拍照记录 每月一次 重 边坡上有大面积剥落，较大缺口、冲沟，有坍塌 注：边坡现场巡查记录表见附录A 表A.2。4.2.2.3 排水 设施 日常 巡查 排水设 施日 常巡 查指 标见表 3。表3 排水设 施日 常巡 查指 标 对象 检查内容 程度 定义 检查方法 频率 排水设施 排水性能 轻 沟内有淤泥、杂草，有少量的积水，排水系统淤积 目测判断，卷尺丈量，拍照记录 每月一次 重 沟内有大量淤泥和杂草，严重影响排水且排水系统全截面堵塞，以及应有边沟而无边沟处 缺损状况 轻 排水设施出现裂缝、剥落、缺口等 重 排水设施出现较大的缺口、倒塌及路段的缺少 注：排水设施现场巡查记录表见附录A 表A.3。4.2.2.4 挡土 墙日 常巡 查 挡土墙 日常 巡查 指标 见表 4。表4 挡土墙 日常 巡查 指标 对象 检查内容 程度 定义 检查方法 频率 挡土墙 缺损状况 轻 裂缝或勾缝脱落、断裂表面风化剥落、泄水孔堵塞等 目测判断，拍照记录 每月一次 重 出现倾斜、鼓肚、沉陷、坍塌等严重损坏现 象 DB32/T 3561 2019 4 注：挡土墙现场巡查记录表见附录A 表A.4。4.2.2.5 小桥 涵日 常巡 查 小桥涵 日常 巡查 指标 见表 5。表5 小桥涵 日常 巡查 指标 对象 检查内容 程度 定义 检查方法 频率 小桥 缺损状况 轻 外观较整洁，无杂物堆积；伸缩缝完好；排水设施较齐全；基础、墩台无损或轻微缺损；翼墙、锥坡等结构物无开裂、破损、剥落等 目测判断，拍照记录 每月一次 重 有杂物堆积；连接部件有松动、脱落或局部破损现象；排水设施存在堵塞或破损；基础、墩台开裂或撞击受损；翼墙、锥坡等结构物有开裂、破损、剥落等 涵洞 缺损状况 轻 洞口无杂物堆积；涵洞结构无损或轻微损坏；洞顶路面无开裂下沉，路基填土稳定；支座无缺损 重 有杂物堆积；涵洞结构损坏；洞顶路面开裂下沉，路基填土不稳定；支座缺损 4.3 定期检 查 4.3.1 基本要 求（人员、内 容、频次、记录 和处 理）a)检查人 员应 为接 受必 需的 技术培 训的 专职 管理 人员 或持有 资质 的专 业养 护工 程师。b)定期检 查的 内容 包括 路基 沉降观 测 和 边坡 稳定 性观 测。c)定期检查可以 判断病害位 置、病害程度及产生的原 因，定期检查周期根据技 术状况确定，最 长不 得超 过 1 年。d)实地检测损坏情况，判断 缺损原因，对损坏严重、危及安全运行的 危桥，提 出限制交通或改建的建议，确定养 护范围和初步方案。对难 以判断损坏原因和程度的 部件，提出特殊 检查 的要 求。4.3.2 路基沉 降观 测 a)路基沉 降观 测观 测频 率宜 为 2 次/年，必 要时 可适 当 调整。b)沉降观 测点 布设 可参 照 图1。观测点 观测点 观测点中央分隔带 老路基 新路基观测点 观测点 观测点中央分隔带 老路基 新路基观测点 观测点 观测点中央分隔带 老路基 新路基观测点 观测点 观测点中央分隔带 老路基 新路基观测点 观测点 观测点中央分隔带 老路基 新路基观测点 观测点 观测点中央分隔带 老路基 新路基 图1 观测点 的布 设位 置图 4.3.3 边坡稳 定性 观测 a)边坡稳 定性 观测 频率 宜 为3 次/年，必要 时可 适当 调 整。b)稳定性监测包括坡顶水平 位移和垂直位移监测、土 体内部位移和垂直位移监 测、水位水压监 测、支护 结构 变形 监测、锚索 监测 和地 表裂 缝观测。DB32/T 3561 2019 5 c)平面位移监测控制网应独 立布设，控制点埋设在变 形区外；垂直位移监测控 制网宜采用工程 高程 控 制 网。5 路基养 护质 量评 价 5.1 评价方 法 路基评 价指 标体 系如 图2 所示，对 边坡、挡 土墙 及路 基沉降 应开 展变 形观 测工 作。路基路肩 边坡 排水设施 挡 土墙 小 桥涵 路 基 沉降目 标 层准 则 层指 标 层清洁性缺损度缺损度排水性能缺损度缺损度桥梁缺损度涵洞缺损度沉降段长度变形量变形量变形量 图2 路基评 价指 标体 系 5.2 路基技 术状 况指 数 5.2.1 路基质 量指 数（SQI）按式（5.2.1-1）计算。61iiiSQI W G（5.2.1-1）式中：1G-路肩质量 指数；2G-边坡质量指 数；3G-排水设施质 量指 数；4G-挡土墙质量 指数；5G-小桥涵质量 指数；6G-路基沉降指 数；iW-第 i 个评 价指 标的 权重 系数，i=1，2，3，4，5，6。按 表6取 值。5.2.2 SQI 指标 权重 系数 SQI 指标权 重系 数见 表6。DB32/T 3561 2019 6 表6 SQI 指标 权重 系数 i 1 2 3 4 5 6 评价指标 路肩 边坡 沉降 挡土墙 小桥涵 排水设施 权重系数 Wi 0.12 0.116 0.237 0.179 0.168 0.18 5.2.3 路肩质 量指 数 5.2.3.1 路肩 质量 指数（G1）按式（5.2.3.1-1）计 算。G1=W11SCORE11+W12SCORE12（5.2.3.1-1）式中：SCORE11 路肩 缺损度 的评 价分 数；SCORE12 路肩 清洁 性 的评价 分数；W11路肩缺 损度 的权 重 系数，W11=0.71；W12 路 肩清 洁性 的权 重系数，W12=0.29。5.2.3.2 路肩 评价 指标 扣分 标准 路肩 按 缺损 状况 与清洁 性状 况，每个 评价 指标以100分 为满 分，每有1m 扣 取相应 的分 数，评价指 标扣 分标 准见 表7。表7 路肩评 价指 标扣 分标 准 对象 评价指标 严重程度 扣分 长度（m）扣分总计 得分 路肩 缺损度 轻度缺损 0-4 SCORE11=重度缺损 4-10 清洁性 轻度不洁 0-3 SCORE12=重度不洁 3-5 5.2.4 边坡养 护质 量指 数 5.2.4.1 边坡 养护 质量 指数（G2）按式（5.2.4.1-1）计算。G2=W21SCORE21（5.2.4.1-1）式中：SCORE21 边 坡 缺损度 的评 价分 数；W21边坡缺 损度 的权 重 系数，W21=1。5.2.4.2 边坡 评价 指标 扣分 标准 边坡缺 损度 以100 分 为满 分，每有1m 扣取相 应的 分数，评价 指标 扣分 标准 见表8。表8 边坡评 价指 标扣 分标 准 对象 评价指标 严重程度 扣分 长度（m）总计 得分 边坡 缺损度 轻度缺损 0-4 SCORE21=重度缺损 4-10 DB32/T 3561 2019 7 5.2.5 排水设 施养 护质 量指 数 5.2.5.1 排水 设施 养护 质量 指数（G3）按式（5.2.5.1-1）计 算。G3=W31SCORE31+W32SCORE32（5.2.5.1-1）式中：SCORE31 排 水 性能的 评价 分数；SCORE32 路肩 缺损 度 的评价 分数；W31排水性 能的 权重 系 数，W31=0.58；W32缺损度 的权 重系 数，W32=0.42。5.2.5.2 排水 设施 评价 指标 扣分标 准 排水设 施按 排水 性能 和缺 损状况，每 个评 价指 标以100 分为 满分，每有1m 扣取 相应的 分数，评价指 标扣 分标 准见 表9。表9 排水设 施评 价指 标扣 分标 准 对象 评价指标 严重程度 扣分 长度（m）总计 得分 排水设施 排水性能 轻度排水不畅 0-10 SCORE31=重度排水不畅 10-20 缺损度 轻度缺损 0-6 SCORE32=重度缺损 6-10 5.2.6 挡土墙 养护 质量 指数 5.2.6.1 挡土 墙养 护质 量指 数（G4）按 式（5.2.6.1-1）计算。G4=W41SCORE41（5.2.6.1-1）式中：SCORE41 挡 土 墙缺损 度的 评价 分数；W41挡土墙 缺损 度的 权 重系数，W41=1。5.2.6.2 挡土 墙评 价指 标扣 分标准 挡土墙 缺损 度以100 分为 满 分，每 有1m 扣取 相应 的分 数，评 价指 标扣 分标 准见 表10。表10 挡土墙 评价 指标 扣分 标准 对象 评价指标 严重程度 扣分 单位 总计 得分 挡土墙 缺损度 轻度缺损 0-8 处 SCORE41=重度缺损 8-15 5.2.7 小桥涵 养护 质量 指数 5.2.7.1 排水 设施 养护 质量 指数（G5）按式（5.2.7.1-1）计 算。G5=min（SCORE51，SCORE52）（5.2.7.1-1）式中：DB32/T 3561 2019 8 SCORE51 桥梁 缺损 度 的评价 分数；SCORE52 涵洞 缺损 度 的评价 分数。5.2.7.2 小桥 涵评 价指 标扣 分标准 小桥涵 按桥 梁缺 损度 和涵 洞缺损 度，每个 评价 指标 以 100 分为 满分，每有 1m 扣取相应的分数，评价 指标 扣分 标准 见表 11。表11 小桥涵 评价 指标 扣分 标准 对象 评价指标 评价等级 扣分 单位 得分 备注 小桥涵 桥梁缺损度 轻度缺损 0-10 座 SCORE51=采用公路桥涵养护规范（JTG H11-2004）的评定方法，五类桥梁所属路段的 MQI=0 重度缺损 10-20 涵洞缺损度 轻度缺损 0-10 道 SCORE52=采用 公路隧道养护技术规范（JTG H12-2015）的评定方法，危险涵洞所属路段的 MQI=0 重度缺损 10-20 5.2.8 路基沉 降指 数 5.2.8.1 路基 沉降 指数（G6）按式（5.2.8.1-1）计 算。G6=W61SCORE61（5.2.8.1-1）式中：SCORE61 沉 降 段长度 的评 价分 数；W61沉降段 长度 的权 重 系数，W61=1。5.2.8.2 路基 沉降 评价 指标 扣分标 准 路基沉 降以100 分为 满分，每有1m 扣取 相应 的分 数，评价指 标扣 分标 准见 表12。表12 路基沉 降评 价指 标扣 分标 准 对象 评价指标 严重程度 扣分 单位 总计 得分 路基沉降 沉降段长度 轻度 0-20 处 SCORE61=重度 20-30 注：轻度指沉降大 于30mm 的路段长 度小于5m；中度指沉降大于30mm 的路段长 度介于5m 与10m 之间；重度指沉降大于30mm 的路段长 度10m。5.3 路基质 量等 级 路基养 护质 量评 价等 级见 表13。表13 路基养 护质 量评 价等 级 等级 路基养护质量指数 参考对策 优 90100 保养、小修 良 8089 保养、小修 中 7079 小修、中修 DB32/T 3561 2019 9 差 6 9 中修、大修 注：优-指路基的性能状态最好，各评价对象基本上没有功能性缺损，只需要日常养护即可；良-指路基的性能状态较好，各评价对象具有一定的功能性缺损，需要做些小修维护；中-指路基的性能状态一般，各评价对象具有较严重的功能性缺损，需要做些较多的维修养护；差-指路基的性能状态很差，各评价对象的功能性缺损很严重，需要较大的调整和维护。5.4 路基养 护条 件 路基养 护条 件按 照路 基养 护指数 进行 养护，见 表 14。表14 公路路 基养 护工 程分 类 工程项目 工程类型 内容 路基 保养 整理路肩、边坡，修剪路肩草，清除杂物，保持路容清洁；疏通边沟，保持排水系统畅通；清除挡土墙、边坡、护栏滋生的杂草，修理伸缩缝、泄水孔及松动石块；路缘带的修理 小修 小段开挖边沟、截水沟或铺砌边沟；清除零星塌方，填补路基 缺口；修理挡土墙、护坡、护坡道、泄水槽等局部损坏；局部用砂石或稳定材料加固路肩 中修 局部加宽、加高路基或改善个别急弯、陡坡；全面修理、接长或个别增建挡土墙、护坡等；清除大塌方或一 个段内较集中的塌方，大面积翻浆、沉陷的处理；整段加固路肩 大修 拆除重建或增建较大挡土墙、护坡等防护工程；大塌方的清除及善后处理 6 路基养 护维 修措 施 6.1 小修保 养 6.1.1 作业范 围 a)维修、加固 路肩、边 坡。b)疏通、改善 排水 设施。c)维护、修理 各种 防护 构造 物。d)清除坍 方、积雪，处 理塌 陷，检 查险 情，防治 水毁。e)观察和 预防、处 理翻 浆、滑坡、泥石 流等 病害。6.1.2 作业要 求 a)路基各部分经常保持完整，各尺寸保持规定的标准 要求，不损坏变形，经常 处于完好状态。b)路肩无 车辙、坑 洼、隆 起、沉陷、缺口、横坡 不适，边缘 顺适，表面 平整 坚 实、整 洁，与路面 接茬 平顺。c)边坡稳 定、坚固，平 顺无 冲沟、松散，坡 度符 合规 定。d)边沟、排水 沟、截水 沟、跌水井、泄 水槽 等排 水设 施无淤 塞、无高 草，纵坡 符合要 求，排水畅 通，进出 口维 护完 好，保 证路 面、路肩 及边 沟内不 积水。e)挡土墙、护 坡及 防雪、防 沙等设 施保 持完 好无 损坏，泄水 孔无 堵塞。DB32/T 3561 2019 10 6.1.3 小修保 养措 施 路基小 修保 养措 施见 表15。表15 路基小 修保 养措 施 病害类型 病害程度 处治策略 处治时限 推荐方案 可采用方案 路肩边沟不洁 土路肩、硬路肩和紧急停车带和边沟、边坡有杂物、油渍、垃圾及堆积物 日常清理养护 路肩损坏 出现在硬化路肩上的各种路面病害 同沥青或水泥混凝土路面 边坡坍塌、水毁冲沟 挖方路段边坡坍塌 填方路段边坡由于雨水冲刷形成的冲沟 填土拍实 边坡砌石加固 边坡植被加固 设置泄水槽 路基构造物损坏 挡墙等圬工体断裂、沉陷、倾斜、局部坍塌、松动 砌石防护维修 挡墙等圬工体较大面积勾缝脱落 勾缝维修 排水系统损坏 边沟、排水沟、截水沟等排水系统淤积 清淤排堵 边沟、排水沟、截水沟等排水系统损坏 注：表中星号的含义如下：a)为突发抢修工程或 造成影响公路安全畅通的公路桥涵病害，经发现或接到通报后，24 小时内安全措施到位或修复；b)为经发现或接到通报后，5 天内安全措施到位或修 复的；c)为经发现或接到通报后，10 天内安全措施到位或修复 的；d)为经发现或接到通报后，20 天内修复或按季节、时间修 复的；6.2 大中修 及加 固技 术 6.2.1 路基病 害处 治 路基病 害大 中修 处治 应根 据设计 方案 进 行，可 采用 注浆法、管 桩、树根 桩、锚杆。6.2.2 边坡病 害处 治 边坡病 害大 中修 处治 应根 据设计 方案 进行，可 采用 地表排 水法、地 下排 水法、削坡 减重 法、预应力 锚固 法或 改良 滑带 土法。6.2.3 构造物 病害 处治 构造物病害大中修处治应 根据设计方案进行，可采 用锚固法、分层多次高压 注浆预应力锚固法、微型 锚杆 桩等。6.2.4 小桥涵 病害 处治 小桥涵病害大中修处治应 根据设计方案进行，可采 用扩大桥涵基础、填土挖 开重新回填夯实、注 浆加 固、套拱 加固、粘贴 碳纤 维布、锚 杆加 固、桥 面板 补强 等。DB32/T 3561 2019 11 7 路基养 护 质 量检 验评 定 7.0.1 参照 现行 公路 工 程质量 检验 评定 标准 第 一册 土 建工 程（JTG F80/1-2017），公路路基养 护质量检验评定 的 内容包括基本要求检查、外观鉴定、项目实测、合格评定和质量保证资料 检查 等。7.0.2 基本要求检查和外 观鉴定是路基养护 质量检 验评定 的前置阶段，只有 基础资料检查和外观 鉴定 通过 后才 能进 入 路基 养护 质量 检验 评定 阶段。7.0.3 项目实测即根据日 常巡查、定期检查结果，抽取检查点（组）并实测 其技术指标，判断其 是否 合格，然后 计 算检查 项目 的合 格率。7.0.4 公路路基养护评价 方法采用 综合评估方法，本规程按 路基评价指标体 系 规定了检查项目是 否 合 格的 评定 标准，根据 检查 项目 类型 和重 要程度 等确 定。7.0.5 质量保证资料检查 放在路基养护质量评定 的 后面，是因为其中包括日 常巡查、定期检查以 及路 基养 护维 修等 各项资 料齐 全并 符合 要求 后，才 进行 下一 步的 评定。7.0.6 路基养护质量检验 评定结果 以检查 项目 质量 评定结果为基础，结合基 本要求检查、外观鉴 定和 质量 保证 资料 检查等 结果 综合 评定。DB32/T 3561 2019 12 A A 附 录 A（资料 性附 录）表 A.1 路 肩巡 查记 录表 公路名 称：日 期：调 查人：编号：桩号区 间 表面平 整情 况 路肩沉 陷情 况 缺口情 况 坡度变 化情 况 破碎情 况 路面相 接的 边缘 整洁与 杂草 其他 说明：1.每一病害点都要有对应的照片。2.平整情况应描述路肩平整、车辙、隆起、沉陷等内容，路肩沉陷、缺口应描述其沉陷开裂情况如平面形状、沉陷（缺口）深度、长、宽等内容。3.坡度变化情况可描述平顺、不平顺两种情况。4.破碎及路面相接的边缘情况可描述为，轻微裂缝、明显开裂、严重裂缝等情况，并记录裂缝最大宽度及裂缝长度。DB32/TXXXX 2018 13 附 录 B（资料 性附 录）表 A.2 边 坡巡 查记 录表 公路名 称：日 期：调 查人：编号：桩号区 间 边坡类 型 边坡整 体稳 固情 况 缺口沉 陷情 况 平顺坚 实情 况 坡面冲 刷情 况 冲沟发 育情 况 滑塌情 况 其他 说明：1.每一病害点都要有对 应的照片。2.边坡类型，主要 描述为路堑或路堤边坡及坡长。3.边坡整体稳固情况描述 为稳固（良好）、有沉陷或滑移趋势（差）、不稳固（危险）等 情况。4 平顺坚实情况应描述路 肩平整、隆起、沉陷等内容。沉陷、缺口应描述其沉陷开裂情况如平面形状、沉陷（缺口）深度、长、宽等内容。5.坡 面冲刷情况及冲沟发育情况可描述为轻微、中等、严重，并描述土体流失情况及冲沟长、宽、深等尺寸。6.滑塌情 况可描述为轻微、中等、严重，并记录滑移 距离。DB32/TXXXX 2018 14 附 录 C（资料 性附 录）表A.3 排 水设 施巡 查记 录 表 公路名 称：日 期：调 查人：编号：桩号区 间 病害位 置 淤塞情 况 有无杂 草 排水通 畅情 况 进出口 完好 情况 积水情 况 破损开 裂情 况 出水口 冲蚀 情况 其他 边沟 排水沟 截水沟 急流槽 泄水孔 跌水 拦水带 其它排 水设 施 说明：1.每一病害点都要有对 应的照片。2.排水设施调查主要描述排水 设施的淤积堵塞情况、排水结构完整情况等内容。3.淤塞可描述为淤积20、50、70、1 0 0 等几种情况。DB32/TXXXX 2018 15 附 录 D（资料 性附 录）表 A.4 挡 土墙 巡查 记录 表 公路名 称：日 期：调 查人：编号：桩号区 间 支挡结 构类型 整体完 整情况 结 构剥 蚀破 碎情况 结构沉 陷 情况 结构滑 移倾 斜情况 结构鼓 胀 情况 结构开 裂 情况 伸缩缝 完好 情况 排水系 统病害 其他 说明：1.每一病害点都要有对 应的照片。2.整体完整及结构剥蚀破碎情 况可描述为完整、轻微、部分、严重破损等。3.结构沉陷、滑移倾斜、鼓胀、开裂情况除现场情况描述，应有沉陷深度、外鼓形式、裂缝宽度及严重程度。4.伸缩缝完好情况，可描述 为伸缩缝整体完整性及有无破损、杂物淤积等情况。
