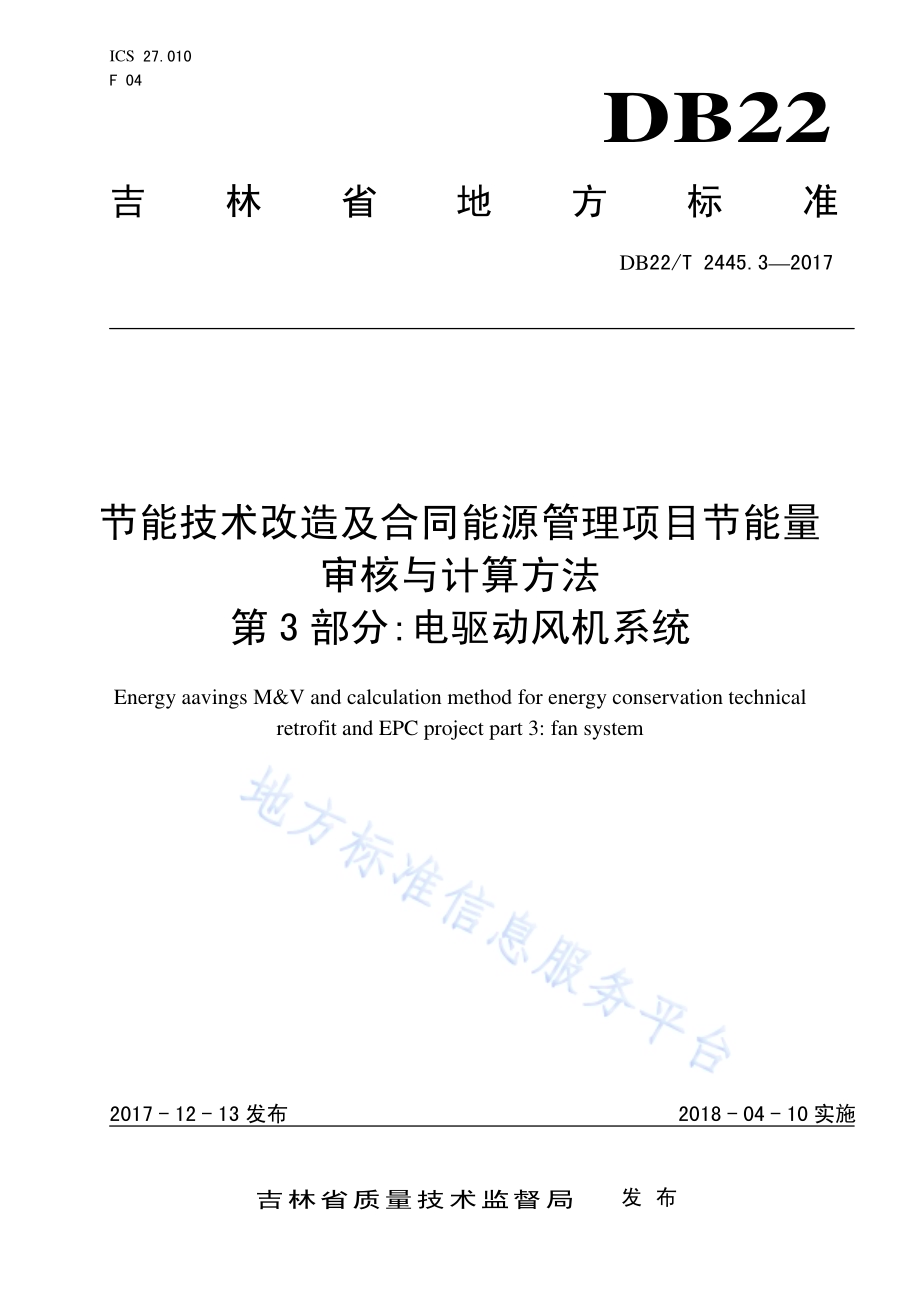

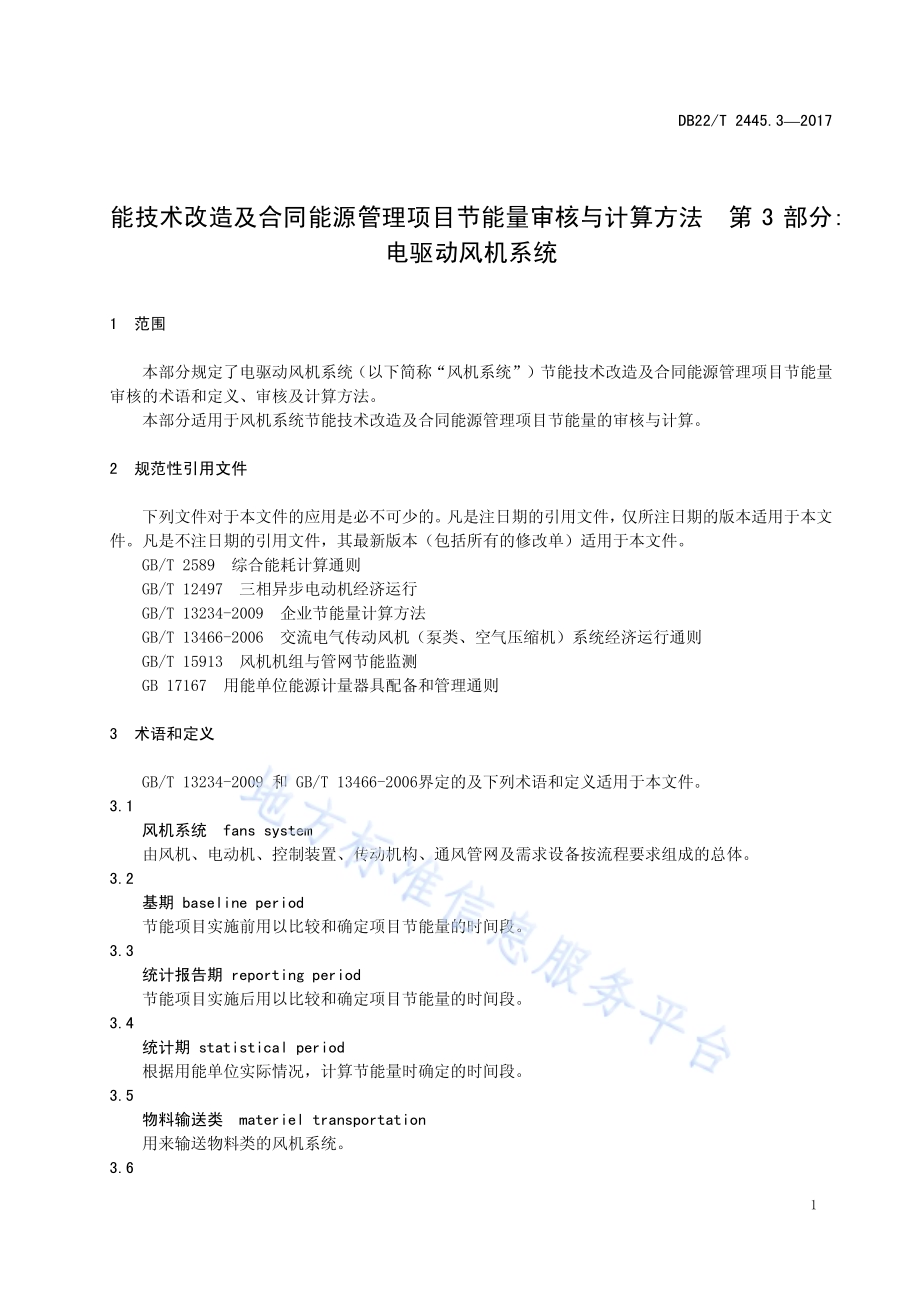

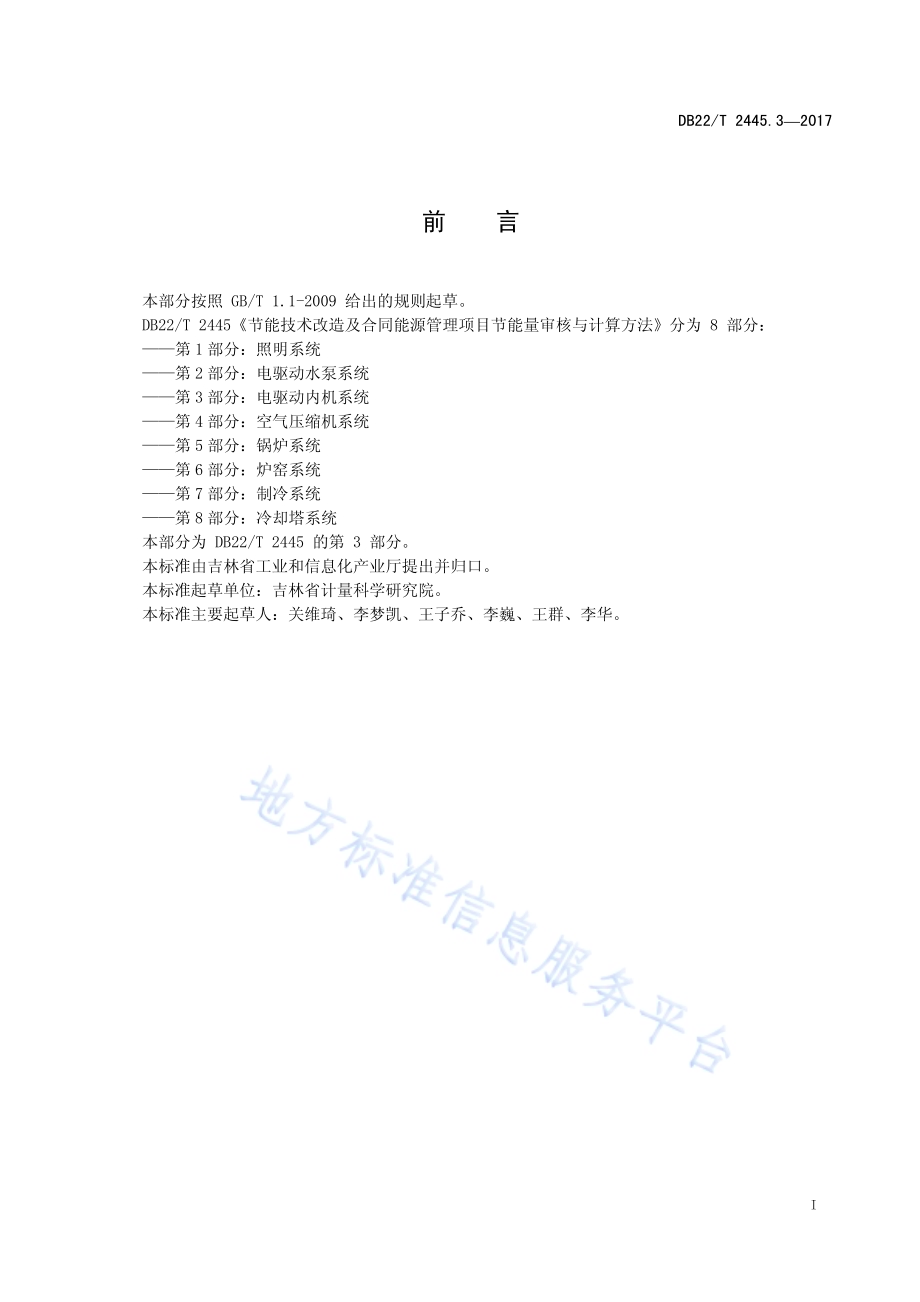

ICS 27.010 F 04 DB22 吉林省地方标准 DB22/T 2445.32017 节能技术改造及合同能源管理项目节能量审核与计算方法 第3 部分:电驱动风机系统 Energy aavings M&V and calculation method for energy conservation technical retrofit and EPC project part 3:fan system 2017-12-13发布 2018-04-10实施吉林省质量技术监督局 发布 DB22/T 2445.32017 I 前 言 本部分按照 GB/T 1.1-2009 给出的规则起草。DB22/T 2445节能技术改造及合同能源管理项目节能量审核与计算方法分为 8 部分：第 1 部分：照明系统 第 2 部分：电驱动水泵系统 第 3 部分：电驱动内机系统 第 4 部分：空气压缩机系统 第 5 部分：锅炉系统 第 6 部分：炉窑系统 第 7 部分：制冷系统 第 8 部分：冷却塔系统 本部分为 DB22/T 2445 的第 3 部分。本标准由吉林省工业和信息化产业厅提出并归口。本标准起草单位：吉林省计量科学研究院。本标准主要起草人：关维琦、李梦凯、王子乔、李巍、王群、李华。DB22/T 2445.32017 1 能技术改造及合同能源管理项目节能量审核与计算方法 第 3 部分:电驱动风机系统 1 范围 本部分规定了电驱动风机系统（以下简称“风机系统”）节能技术改造及合同能源管理项目节能量审核的术语和定义、审核及计算方法。本部分适用于风机系统节能技术改造及合同能源管理项目节能量的审核与计算。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2589 综合能耗计算通则 GB/T 12497 三相异步电动机经济运行 GB/T 13234-2009 企业节能量计算方法 GB/T 13466-2006 交流电气传动风机（泵类、空气压缩机）系统经济运行通则 GB/T 15913 风机机组与管网节能监测 GB 17167 用能单位能源计量器具配备和管理通则 3 术语和定义 GB/T 13234-2009 和 GB/T 13466-2006界定的及下列术语和定义适用于本文件。3.1 风机系统 fans system 由风机、电动机、控制装置、传动机构、通风管网及需求设备按流程要求组成的总体。3.2 基期 baseline period 节能项目实施前用以比较和确定项目节能量的时间段。3.3 统计报告期 reporting period 节能项目实施后用以比较和确定项目节能量的时间段。3.4 统计期 statistical period 根据用能单位实际情况，计算节能量时确定的时间段。3.5 物料输送类 materiel transportation 用来输送物料类的风机系统。3.6 DB22/T 2445.32017 2 非物料输送类 immateriality transportation 用于非输送物料类的风机系统，如通风、空调等风机系统。4 审核 4.1 收集风机系统节能项目实施前后相关资料，包括但不限于以下资料：a)项目介绍及项目技术资料；b)设备台帐；c)能源计量器具台帐及相关计量器具检定/校准证书；d)输送物料类风机系统应收集输送物料量及风机系统能源消耗等数据；e)非输送物料类风机系统应收集/测试风量及风机系统能源消耗等数据。4.2 根据节能项目内容确定项目边界。4.3 确认节能项目实施前后未使用国家明令淘汰的设备或工艺。4.4 确定基期及统计报告期，基期及统计报告期应包含风机系统各典型工况。4.5 物料输送类风机系统按 GB/T 2589 规定方法计算基期及统计报告期风机系统单位产品综合能耗。4.6 非物料输送风机系统在确认节能技术改造后达到改造前风机系统使用目的前提下，按 GB/T 2589规定方法计算基期及统计报告期风机系统能源消耗量。4.7 当统计报告期时长小于统计期时长时，统计报告期风机系统能源消耗及相关产品（服务）产量应进行现场测试。测试方法如下：a)风机系统电动机输入功率测试方法按 GB/T 12497 规定执行；b)风机系统平均流量测试方法按 GB/T 15913 中的规定执行。4.8 当节能项目相关能源计量器具不符合 GB 17167相关规定时，应对能源计量数据或产品（服务）产量进行修正。5 计算 5.1 基本原则 5.1.1 节能量计算所采用的能源消耗量和相关产品（服务）应为符合 GB 17167 要求的计量器具得到。5.1.2 节能量计算应根据不同的目的和要求，采用相应的比较基准。5.1.3 当统计报告期与统计期不同时，应说明产生不同的理由及推算的合理性。5.1.4 物料输送类风机系统节能量应采用基期单位产品（服务）能源消耗量与统计期单位产品（服务）能源消耗量计量得到。5.1.5 节能量计算值为负时表示节能。5.2 物料输送类风机系统计算方法 5.2.1 单位产品（服务）风机系统能源消耗量 单位产品（服务）风机系统能源消耗量按公式（1）计算。iiciMEe.(1)式中：DB22/T 2445.32017 3 cie 第i种产品单位产品（服务）风机系统能源消耗量，单位为吨标准煤/单位产品（服务）；iE 第i种产品（服务）相应时间段消耗的能源量，单位为吨标准煤；iM i第i种产品（服务）相应时间段产出的合格产品（服务）量；i产品（服务）种类。5.2.2 风机系统节能量 风机系统节能量按公式（2）计算。nibi ji biM e e E1)(.(2)式中：E 风机系统节能量，单位为吨标准煤；bie 统计期单位产品（服务）风机系统能源消耗量，单位为吨标准煤/单位产品（服务）；jie 基期单位产品（服务）风机系统能源消耗量，单位为吨标准煤/单位产品（服务）；biM 统计期第i种产品（服务）合格产品（服务）数量；n统计期产品（服务）种类数。5.3 非物料输送类风机系统计算方法 5.3.1 风机系统节能率 风机系统节能率按公式（3）计算。%100 jiji biiEE E.(3)式中：i 第i种工况风机系统节能率；biE 第i种工况统计期风机系统消耗能源量；单位为吨标准煤；jiE 第i种工况基期风机系统消耗能源量；单位为吨标准煤。5.3.2 风机系统节能量 风机系统节能量按公式（4）计算。DB22/T 2445.32017 4 nibiiibiT P E11.(4)式中：biP 第i种工况统计期风机系统消耗功率，单位为吨标准煤/小时；biT 第i种工况统计期风机系统运行时长，单位为小时。_
