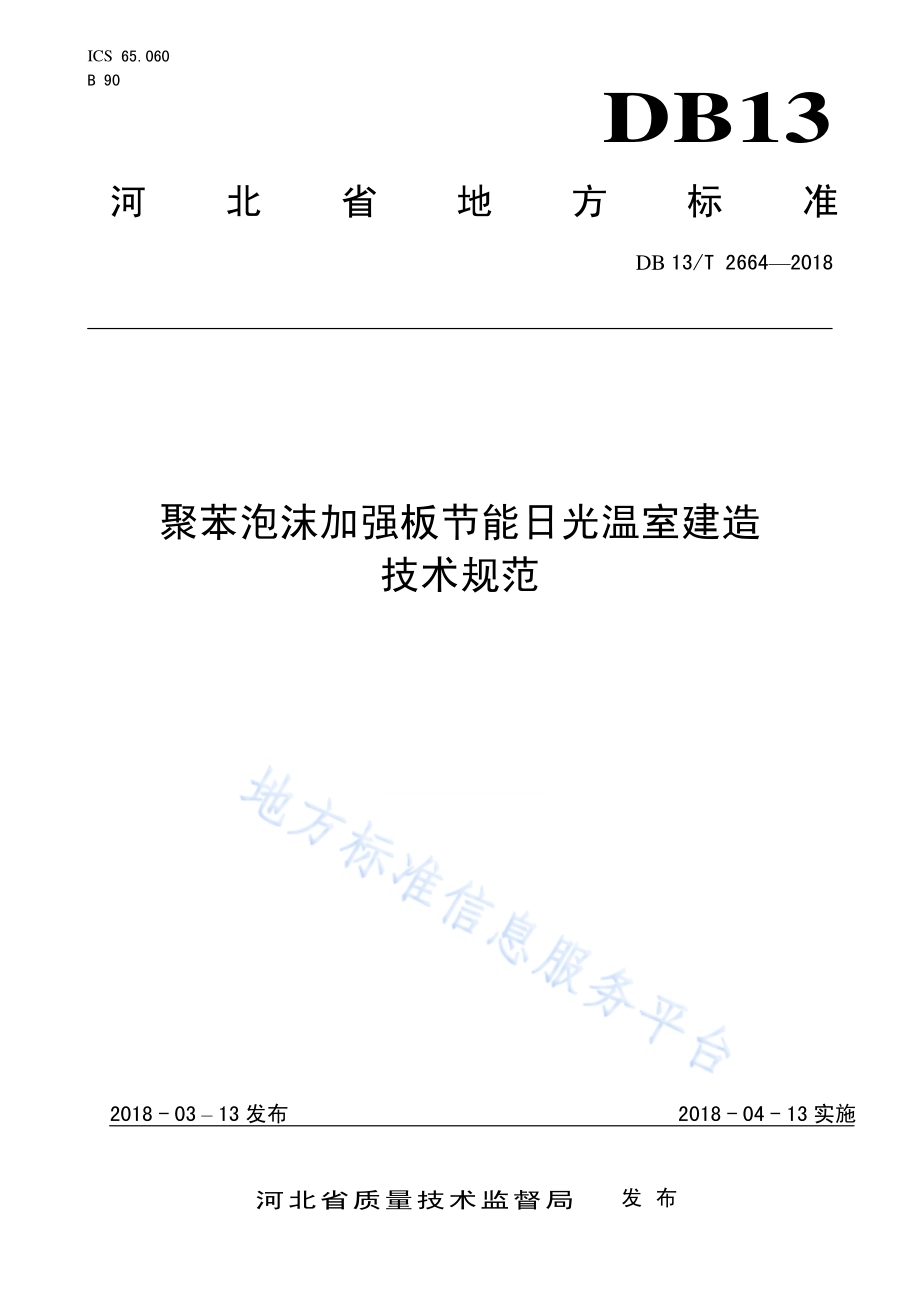

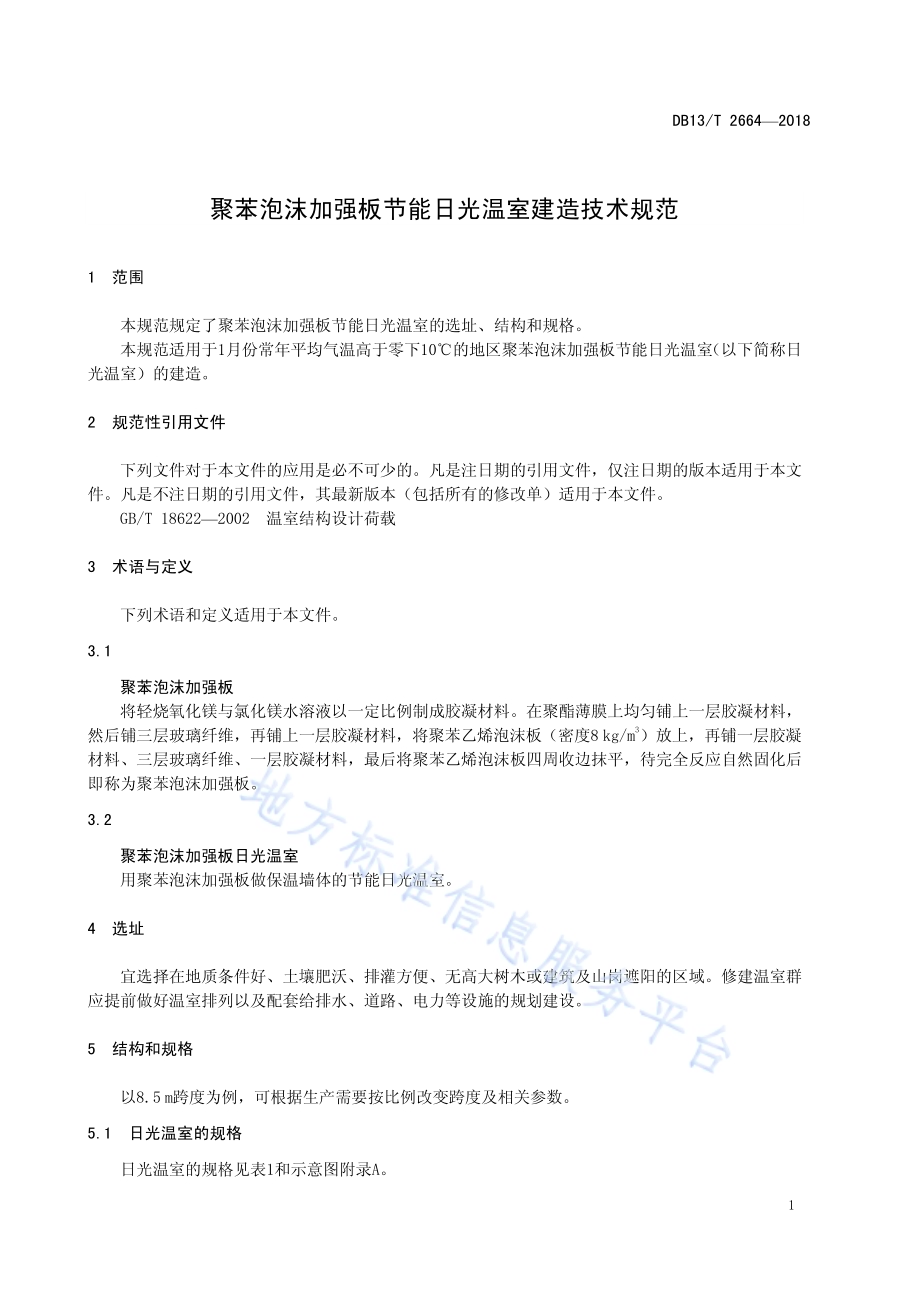

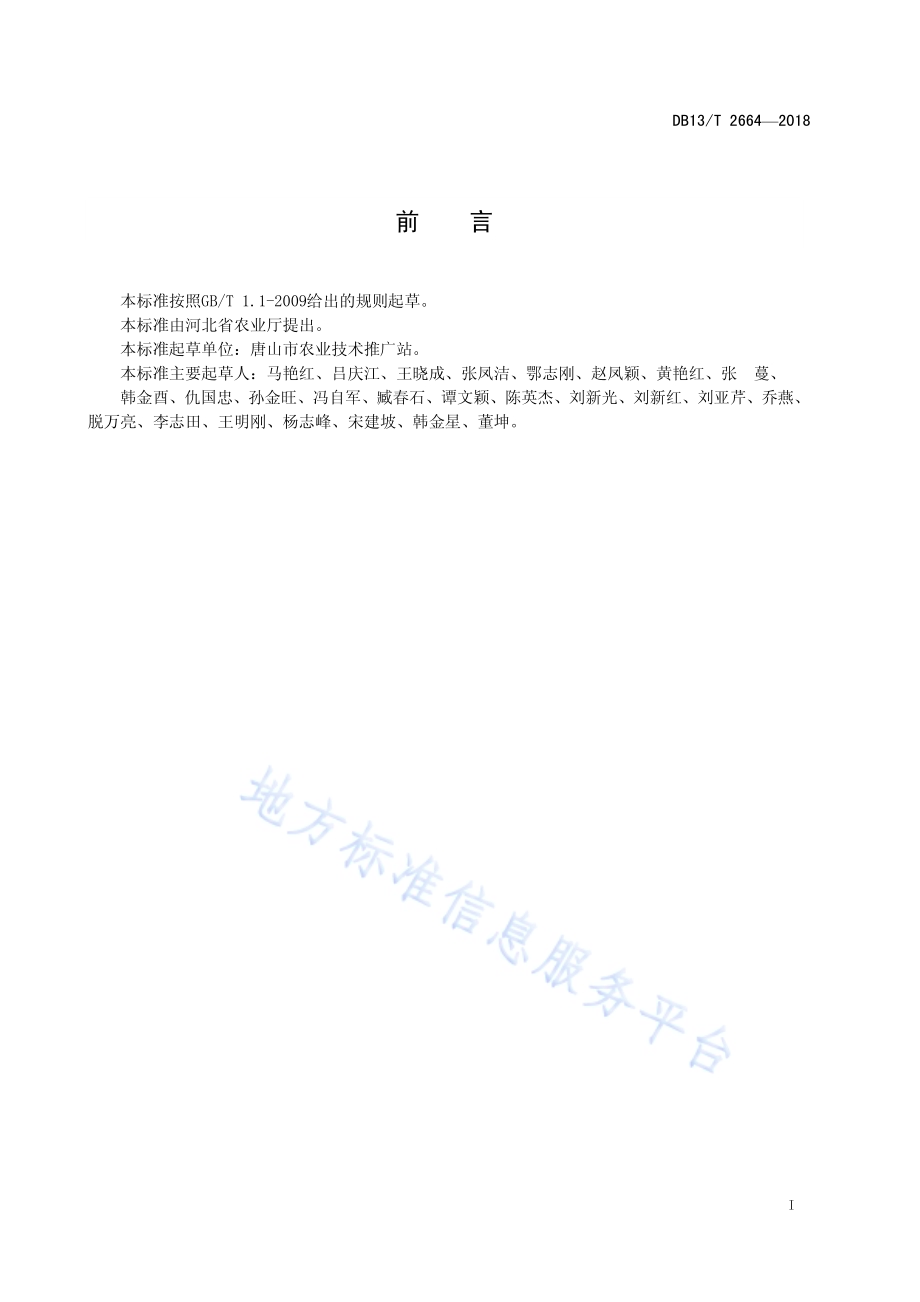

ICS 65.060 B 90 DB13 河北省地方标准 DB 13/T 2664 2018 聚苯泡沫 加强板节 能日光温 室建造 技术规范 2018-03 13 发布 2018-04-13 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2664 2018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 农业 厅提 出。本标准 起草 单位：唐 山市 农业技 术推 广站。本标准 主要 起草 人：马艳 红、吕 庆江、王 晓成、张 凤洁、鄂志 刚、赵凤 颖、黄艳红、张 蔓、韩金酉、仇国 忠、孙 金旺、冯 自军、臧春 石、谭文 颖、陈英 杰、刘 新光、刘 新红、刘 亚芹、乔燕、脱万亮、李 志田、王 明刚、杨志 峰、宋建 坡、韩金 星、董坤。DB13/T 2664 2018 1 聚苯泡沫 加强板 节能日光 温室建 造技术规 范 1 范围 本规范 规定 了聚 苯泡 沫加 强板节 能日 光温 室的 选址、结构 和规 格。本规范 适用 于1 月份 常年 平 均气温 高于 零下10 的地 区聚苯 泡沫 加强 板节 能日 光温室（以下 简称 日光温室）的 建造。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 18622 2002 温室 结构设 计荷 载 3 术语与 定义 下列术 语和 定义 适用 于本 文件。3.1 聚苯泡 沫加 强板 将轻烧 氧化 镁与 氯化 镁水 溶液以 一定 比例 制成 胶凝 材料。在聚 酯薄 膜上 均匀 铺上一 层胶 凝材料，然后铺 三层 玻璃 纤维，再 铺上 一 层胶 凝材料，将 聚 苯乙烯 泡沫 板（密度8 kg/m3）放 上，再铺 一层 胶凝材料、三 层 玻璃 纤维、一 层胶凝 材料，最后 将 聚苯 乙烯泡 沫板 四周 收边 抹平，待完 全反 应自 然固 化 后即 称为 聚苯 泡沫 加强 板。3.2 聚苯泡 沫加 强板 日光 温室 用聚苯 泡沫 加强 板做 保温 墙体的 节能 日光 温室。4 选址 宜选择 在地 质 条 件好、土 壤肥沃、排 灌方 便、无高 大树木 或建 筑及 山岗 遮阳 的区域。修 建温 室 群应 提前 做好 温室 排列 以及 配套给 排水、道 路、电力 等设施 的规 划建 设。5 结构和 规格 以8.5 m跨 度为 例，可根 据 生产需 要 按 比例 改变 跨度 及相关 参数。5.1 日光温 室的 规格 日光温 室 的 规格 见表1 和 示 意图附 录A。DB13/T 2664-2018 2 表1 日光 温室 的规 格 项目 规格 方位 坐北朝南，东西延长，正南或南偏西5 长度 60 m 100 m 跨度 8.5 m 脊高 4.0m 间距 8 m 10m 5.2 墙体和 后坡 结构 和规 格 墙体和 后坡 结构 与规 格见 表2.表2 日光 温室 新型 材料 墙 体的规 格 墙体 结构 规格 后墙 组成 200 mm 厚聚苯泡沫加强板 高度 3 m 山墙 组成 370 mm 砖砌墙+100 mm 聚苯泡沫 加强板 厚度 470 mm 后坡 组成 200 mm 聚苯泡沫加强板 长度 1.53 m 仰角 41.2 水平投影 1150 mm 5.3 基础 温室基 础应 满足 承重 和保 温要求。在前屋 面和 后墙 底角 处浇 筑240 mm200 mm 的 水泥 圈 梁，用 于固 定拱 架下 端。山 墙地基400 mm500 mm，墙 两侧 地基 各增 加50 mm 的宽 度开 槽，加 灰或 素土 夯实。在圈 梁外 侧设 置防 寒沟，埋设 厚50 mm、宽(深)500 mm 的聚 苯保 温板，聚苯板 密度 不低 于12 kg/m3。前屋 面底 角外 侧设 地锚，用于 固定 压膜 线。在一侧山 墙的 北部 预留 水管 入口、电线 入口 和门 口。5.4 骨架 5.4.1 骨架强 度 5.4.1.1 温室骨 架的 结构 强度 应保 证承载 要求，应 能承 受保 温草苫 或保 温被 及卷 帘机 等设备 的 重 量、雪荷载、风 荷载、操 作荷 载和作 物荷 载。DB13/T 2664 2018 3 5.4.1.2 每平方 米 保 温草 苫重 量 为4 kg5 kg,每平 方米 保温 被重量 为3.5 kg 4.5 kg，雨雪淋 湿加 倍计算。5.4.1.3 每台卷 帘机 重量 约 110 kg，60 m 长的 温室 用 1 台卷 帘机，按0.2 kg/m2计 算。5.4.1.4 雪荷载 和风 荷载 应符 合 GB/T 18622-2002 的规 定要 求。5.4.1.5 操作荷 载按 温室 脊部 作 用0.8 kN 的集 中力 计算。5.4.1.6 作物荷 载 按0.15 kN/m2水 平投影 面上 的垂 直荷 载计 算。5.4.2 骨架构 造 5.4.2.1 骨架结 构 温室骨 架为 整体 焊接 钢骨 架，拱 架示 意图 见附 录B。5.4.2.1.1 骨架 骨架间 距1 m；骨 架上 弦为 26.8 mm 2.75 mm 钢 管，下弦为 20 mm 2.4 mm 钢 管，上下 弦内 侧距 离200 mm；腹 杆为 12 mm 钢 筋，腹 杆呈 三角 形排 列，腹杆与 上下 弦的 焊点 间距 离300 mm。5.4.2.1.2 拉杆和 拉筋 在前屋 面纵 向拉 杆采 用 20 mm2.4 mm 钢 管（12 mm 钢筋），设4 道拉 杆，拉 杆 焊在下 弦上，每 个焊点两 侧焊 接 12 mm圆 钢 进行斜 向支 撑，后屋 面用 12 mm钢 筋作 纵向 拉筋3道，后墙 中部 设1 道拉 筋，拉筋焊 牢在 上弦 上。5.4.2.1.3 脊檩 在屋脊 处设1道40 mm 40 mm 角钢 作脊 檩，纵向 连接 钢 架。5.4.2.2 骨架的 固定 钢架底 部浇 筑固 定在 圈梁 上，拉 杆和 拉筋 固定 在东 西山墙 上，在圈 梁上 设预 埋铁（12 mm 的钢 筋，预留100 mm 左右）。5.4.2.3 骨架的 防腐 处理 先将焊 接骨 架的 表面 处理 干净，无锈 迹斑 点。处理 基面后，刷 两道 底漆，再 刷面漆。刷 漆的 骨 架在运输 和安 装过 程中 应尽 量避免 出现 磕碰，保 证漆 面不受 损伤。5.5 前屋面 采光 角 日光温 室前 屋面 采光 角 见 附录A。5.6 山墙 山墙采 用370 mm 砖墙 外贴100 mm 聚苯 泡沫 加强板,依 靠粘结 砂浆、锚 固钉 与墙 体链接。山 墙外 侧 设地锚，用于 固定 棚膜，地 锚用 6.5 的 盘条。5.7 后墙 DB13/T 2664-2018 4 聚苯泡 沫加 强板 之间 的缝 隙用玻 璃纤 维蘸 胶凝 材料 堵严抹 平，当凝 固后 整个 墙体凝 结为 一体。用8铅丝 捆绑 将墙 体固 定在 钢架上，在 绑缚 泡沫 板时 应在铅 丝通 过处 用竹 片做 垫。5.8 后坡 后坡和 后墙 接口 处的 聚苯 泡沫加 强板 斜切 对接，连 接处板 间的 缝隙 用 玻 璃纤 维蘸 胶 凝材 料堵严抹平。将 聚苯 泡沫 加强 板用8 铅丝 捆绑 在钢 架上，在 绑缚泡 沫板 时应 在铅 丝通 过处用 竹片 做垫。5.8 透明覆 盖物 可采用PO膜、消 雾型 多功 能聚氯 乙烯 薄膜 厚度 不低 于0.1 mm或 消雾 型多 功能EVA 薄膜。5.9 外保温 覆盖 前屋面 覆盖1层 棉被 和1层 稻草苫，或 者覆 盖双 层稻 草苫外 加1 层薄 膜。5.10 卷帘装 置 温室长 度不 超过60 m 时设1 台功率1.5 kw、转速1450 r/min 卷 帘机，温 室长 度60 m 100 m设2 台卷 帘机。5.11 工作间 宜在温 室一 侧山 墙外 设工 作间，规格 为长3 m 4 m、宽3 m 4 m、高2.5 m 2.7 m。DB13/T 2664 2018 5 A A 附 录 A（资料 性附 录）温室剖 面图 注：可根据生产需要按比例改变跨度及相关参数.图 A.1 以8.5m 跨 度聚 苯 泡沫加 强板 节能 日光 温室 为例剖 面示 意图（单 位：mm）水泥圈梁 240 200 DB13/T 2664-2018 6 B 附 录 B（资料 性附 录）钢拱架 大样 图 图B.1 钢 拱架 大样 图（单位：mm）
