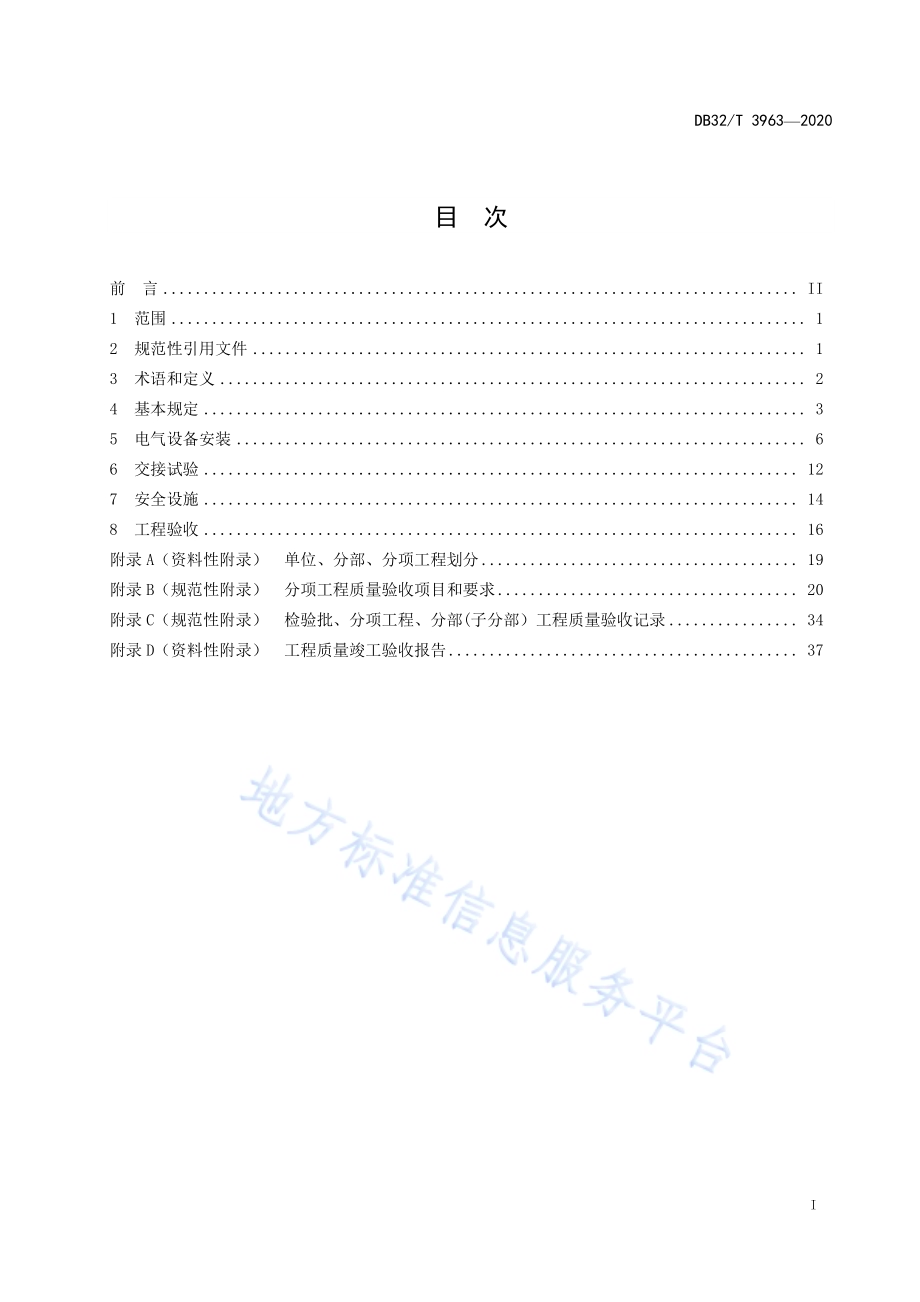

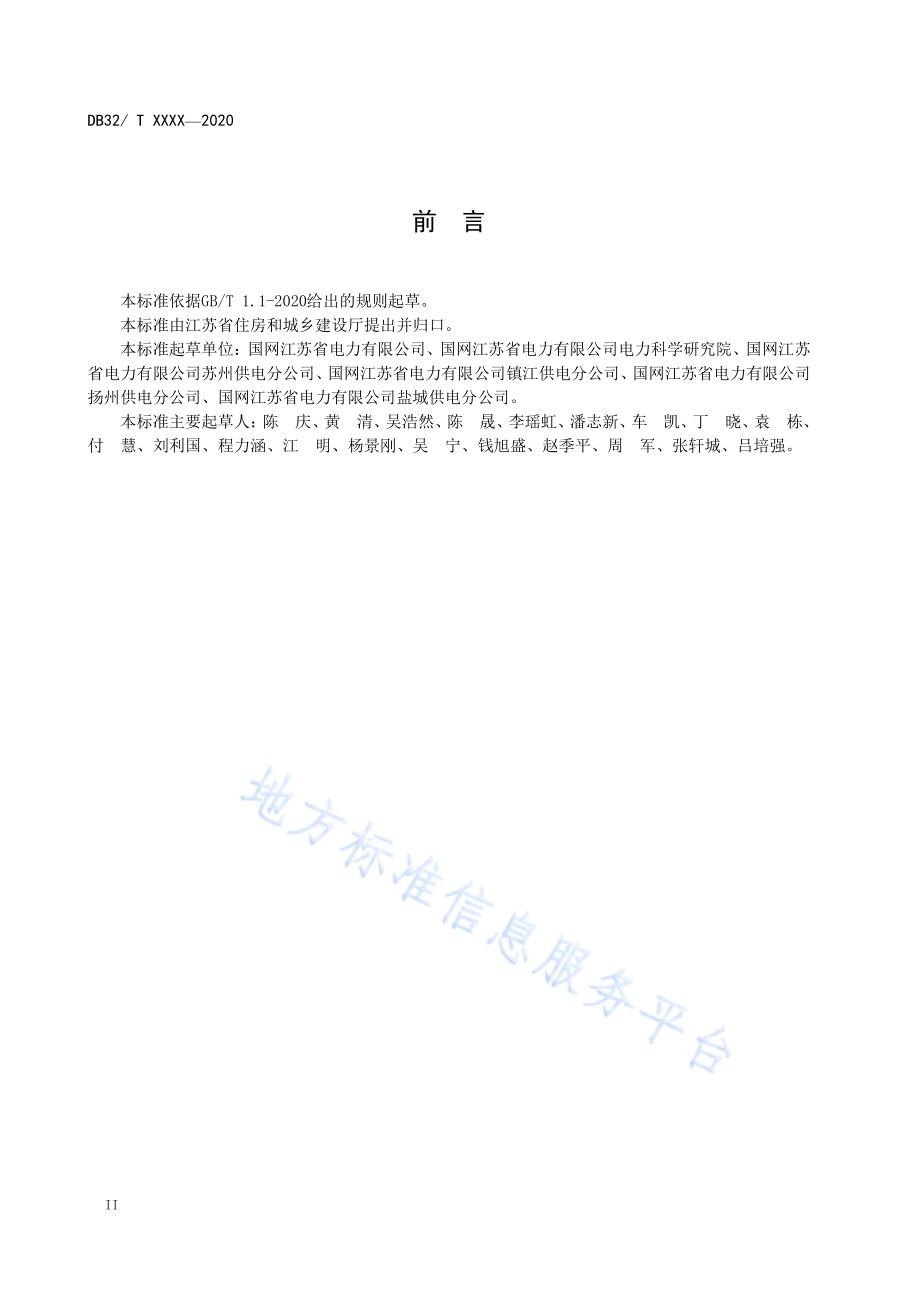

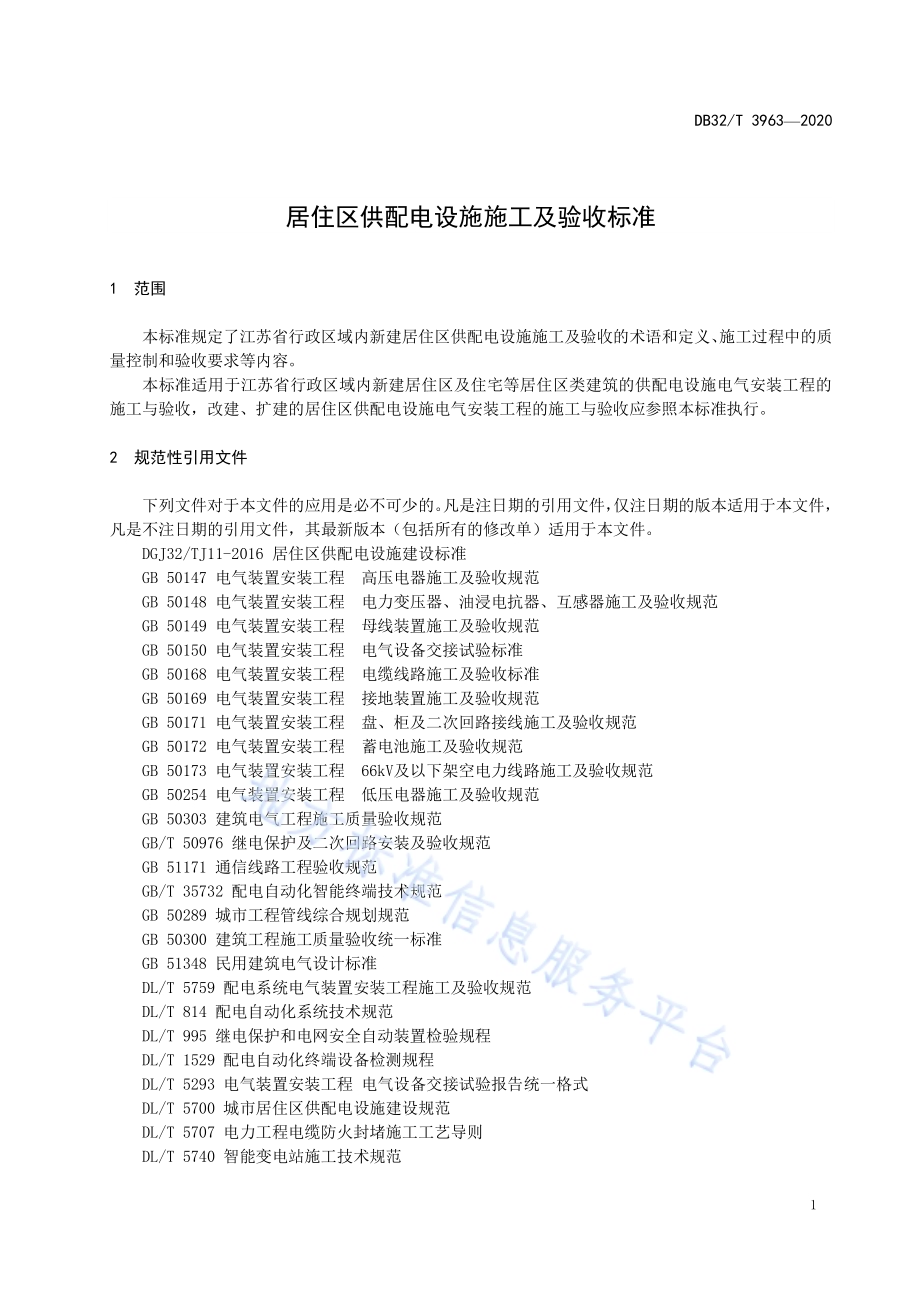

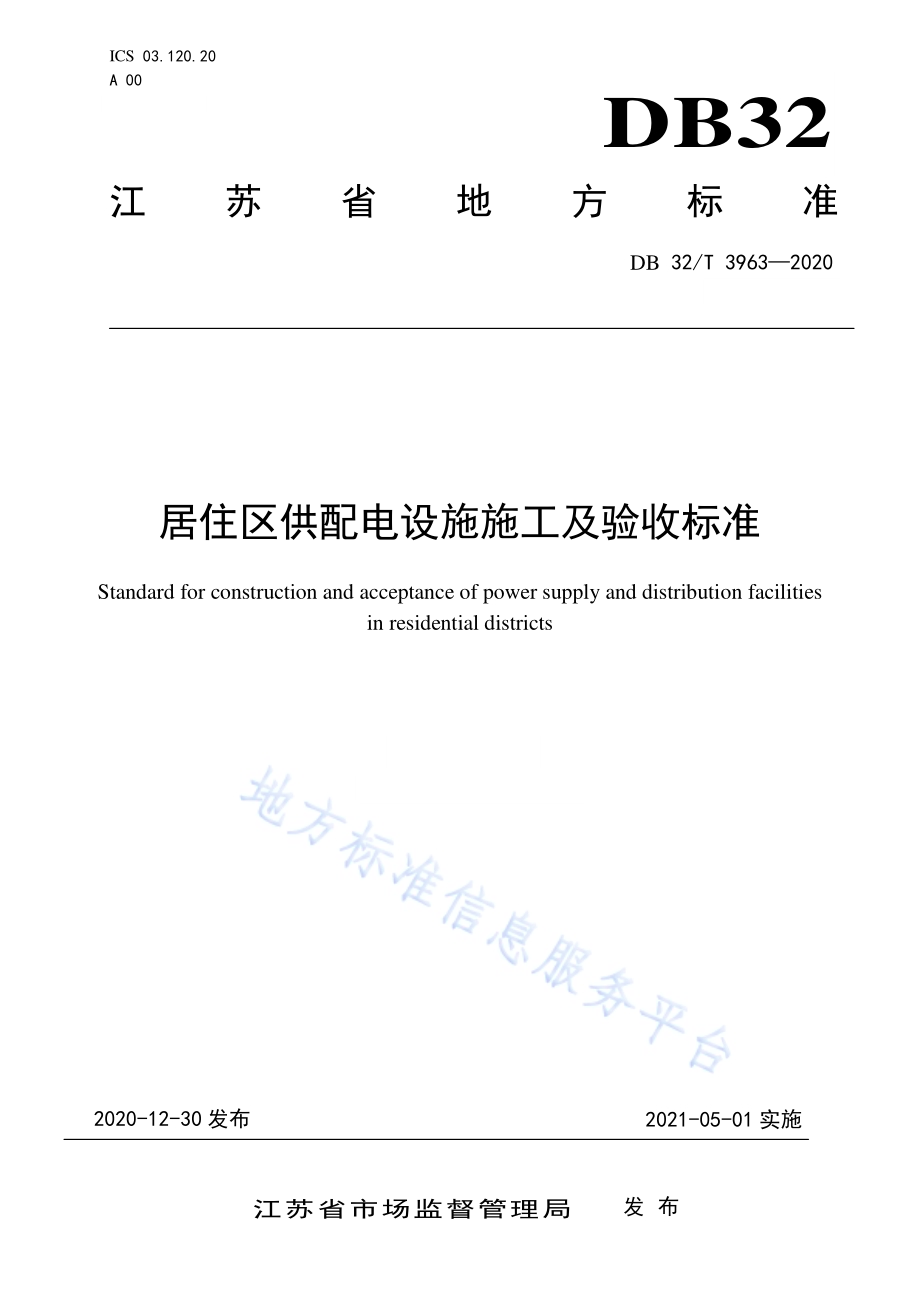

ICS 03.120.20 A 00 DB32 江苏省地方标准 DB 32/T 3963 2020 居住区供 配电设施 施工及验 收标准 Standard for construction and acceptance of power supply and distribution facilities in residential districts 2020-12-30 发布 2021-05-01 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3963 2020 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.2 4 基 本规 定.3 5 电 气设 备安 装.6 6 交 接试 验.12 7 安 全设 施.14 8 工 程验 收.16 附录A（资 料性 附录）单位、分部、分 项工 程划 分.19 附录B（规 范性 附录）分项工 程质 量验 收项 目和 要求.20 附录C（规 范性 附录）检验批、分 项工 程、分部(子分部）工 程质 量验 收记 录.34 附录D（资 料性 附录）工程质 量竣 工验 收报 告.37 DB32/T XXXX 2020 II 前 言 本标准 依据GB/T 1.1-2020给出的 规则 起草。本标准 由 江 苏省 住房 和城 乡建设 厅 提 出并 归口。本标准 起草 单位：国网 江 苏省电 力有 限公 司、国 网 江苏省 电力 有限 公司 电力 科学研 究院、国网 江苏 省电力 有限 公司 苏州 供电 分公司、国 网江 苏省 电力 有限公 司镇 江供 电分 公司、国网 江苏 省电 力有 限 公 司扬州供 电分 公司、国 网江 苏省电 力有 限公 司盐 城供 电分公 司。本标准 主要 起草 人：陈 庆、黄 清、吴 浩然、陈 晟、李 瑶虹、潘 志新、车 凯、丁 晓、袁 栋、付 慧、刘 利国、程 力涵、江 明、杨景 刚、吴 宁、钱 旭盛、赵 季平、周 军、张轩 城、吕培 强。DB32/T 3963 2020 1 居 住区供 配电设施 施工及 验收标准 1 范围 本标准 规定 了江 苏省 行政 区域内 新建 居住 区供 配电 设施施 工及 验收 的术 语和 定义、施工 过程 中的 质量控制 和验 收要 求等 内容。本 标 准 适用 于 江苏 省 行政区 域 内 新建 居 住区 及 住宅等 居 住 区类 建 筑的 供 配电设 施 电 气安 装 工程 的施工与 验收，改 建、扩建 的居住 区供 配电 设施 电气 安装工 程的 施工 与验 收应 参照本 标准 执行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件，凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。DGJ32/TJ11-2016 居 住区 供配电 设施 建设 标准 GB 50147 电气 装置 安装 工 程 高 压电 器施 工及 验收 规范 GB 50148 电气 装置 安装 工 程 电 力变 压器、油 浸电 抗器、互感 器施 工及 验收 规范 GB 50149 电气 装置 安装 工 程 母 线装 置施 工及 验收 规范 GB 50150 电气 装置 安装 工 程 电 气设 备交 接试 验标 准 GB 50168 电气 装置 安装 工 程 电 缆线 路施 工及 验收 标准 GB 50169 电气 装置 安装 工 程 接 地装 置施 工及 验收 规范 GB 50171 电气 装置 安装 工 程 盘、柜 及二 次回 路接 线施工 及验 收规 范 GB 50172 电气 装置 安装 工 程 蓄 电池 施工 及验 收规 范 GB 50173 电气 装置 安装 工 程 66kV 及 以下 架空 电力 线路施 工及 验收 规范 GB 50254 电气 装置 安装 工 程 低 压电 器施 工及 验收 规范 GB 50303 建筑 电气 工程 施 工质量 验收 规范 GB/T 50976 继 电保 护及 二 次回路 安装 及验 收规 范 GB 51171 通信 线路 工程 验 收规范 GB/T 35732 配 电自 动化 智 能终端 技术 规范 GB 50289 城市 工程 管线 综 合规划 规范 GB 50300 建筑 工程 施工 质 量验收 统一 标准 GB 51348 民用 建筑 电气 设 计标准 DL/T 5759 配电 系统 电气 装置安 装工 程施 工及 验收 规范 DL/T 814 配电 自动 化系 统 技术规 范 DL/T 995 继电 保护 和电 网 安全自 动装 置检 验规 程 DL/T 1529 配电 自动 化终 端设备 检测 规程 DL/T 5293 电气 装置 安装 工程 电气 设备 交接 试验 报 告统一 格式 DL/T 5700 城市 居住 区供 配电设 施建 设规 范 DL/T 5707 电力 工程 电缆 防火封 堵施 工工 艺导 则 DL/T 5740 智能 变电 站施 工技术 规范 DB32/T XXXX 2020 2 NB/T 33004 电 动汽 车充 换 电设施 工程 施工 和竣 工验 收规范 JB/T 9662 密集 绝缘 母线 干线系 统（密集 绝缘 母线 槽）JGJ 242 住 宅建 筑电 气设 计规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 隐蔽工 程 concealed works 指某些 工序 将被 后续 工序 施工所 隐蔽 或覆 盖，而无 法进行 质量 检查 或整 改的 工程项 目。隐蔽 工程 有两个要 素，一 是被 后续 工 序完全 覆盖，二是 除非 对 覆盖后 的后 续工 程进 行破 坏，否则 无法 检验 其质 量 情况。3.2 二次线 缆 secondary circuit cable and optical fiber cable 变电站 中用 于保 护、自 动 化、通 信、辅助 等设 备的 电缆和 光缆 的统 称。3.3 密集绝 缘母 线槽 closed insulated busways 将裸母 线用 绝缘 材料 覆盖 后紧贴 通道 壳体 放置 的母 线槽。3.4 电缆构 筑物 cable buildings 专供敷 设电 缆或 安置 附件 的电缆 沟、浅槽、隧 道、夹层、竖(斜)井和 工作 井 等构筑 物。3.5 电缆附 属设 施 cable auxiliary facilities 电缆导 管、支架、桥 架和 构筑物 等电 缆线 路组 成 部 分的统 称。3.6 中性点 有效 接地 系统 system with effectively earthed neutral 中性点 直接 接地 或经 一低 值阻抗 接地 的系 统。3.7 中性点 非有 效接 地系 统 system with non-effectively earthed neutral 中性点 不接 地，或经 高值 阻抗接 地或 谐振 接地 的系 统。3.8 配电自 动化 系统 distribution automationsystem 实现配 电网 的运 行监 视和 控制的 自动 化系 统，具备 配电SCADA、馈 线自 动化、电网分 析应 用及 与相关应用 系统 互连 等功 能，主要由 配电 主站、配 电终 端、配 电子 站（可选）和 通信通 道等 部分 组成。DB32/T 3963 2020 3 3.9 配电主 站 masterstation ofdistribution automationsystem 配电主 站是 配电 自动 化系 统的核 心部 分，主要 实现 配 电网数 据采 集与 监控 等基 本功能 和电 网分 析应用等扩 展功 能。3.10 配电终 端 remoteterminalunitofdistribution automationsystem 即配电 自动 化终 端，安装 于中压 配电 网现 场的 各种 远方监 测、控 制单 元的 总 称，主 要包 括馈 线终端、站 所终 端、配电 变压 器终端 等。3.11 交接试 验 hand-over test 电气装 置在 现场 安装 后,交 付投入 运行 前所 进行 的电 气试验。4 基本规 定 4.1 一般规 定 4.1.1 电气安 装工 程施 工现 场从 事高低 压电 工、电力 电缆、继电 保护、电 气试 验、焊接与 热切 割、起重信号 司索 等作 业的 人员 应持证 上岗。现 场配 备的 安 装和调 试用 仪器、仪 表、量 具应满 足施 工技 术需 求，采用合 格产 品并 在检 定有 效使用 期内。4.1.2 施工应 根据 已批 准的 设计 文件开 展。在施 工前，应 编制施 工方 案，对重 要的 施工项 目或 工序，应制定 专门 的安 全技 术措 施。4.1.3 电气安 装应 配合 建筑 工程 的施工 进行，隐 蔽工 程在 覆 盖前相 关 单 位应 做检 查及 验收并 形成 记录。电气安 装隐 蔽工 程包 括但 不限于 下列 内容：a)导线（电缆）压 接、电缆 终端与 接头 制作、密 集绝 缘母线 槽安 装等；b)防火封 堵；c)电气设 备交 接试 验。4.1.4 电气设 备、继电 保护 及配 电自动 化终 端等 必须 交接 试验合 格。4.1.5 居住区 供配 电应 配置 的安 全设施 投入 运行 前，必须 安装调 试完 毕并 通过 验收。4.1.6 电缆进 出盘、柜、桥 架的 底部或 顶部 以及 电缆 管口 处应进 行防 火封 堵。防火 封堵应 符合 电 气装置安 装工 程电 缆线 路施 工及验 收规 范 GB 50168、电 力工 程电 缆防 火封 堵施工 工艺 导则 DL 5707的规定。4.2 主要设 备、材料、成 品和 半 成品 进场 验收 4.2.1 主要设 备、材料、成 品和 半成品 到达 现场 应验 收合 格，并 做好 验收 记录 和验 收资料 归档。4.2.2 当产品 有技 术参 数要 求时，应 对照 设计 文件 和 居 住区供 配电 设施 建设 标准 DGJ32/TJ11-2016以及采 购技 术规 范进 行参 数核对，并 应符 合要 求。4.2.3 实行生 产许 可证 或 CCC 强 制性认 证的 产品，应 有许 可证编 号 或CCC 强制 性认 证标志，并 应抽 查生产许 可证 或CCC 认 证证 书的认 证范 围、有效 性及 真实性。4.2.4 当主要 设备、材 料、成品 和半成 品的 到达 现场 验收，需进 行现 场抽 样检 测或 因有异 议送 有资 质检测机 构抽 样检 测时，应 符合下 列规 定：DB32/T XXXX 2020 4 a)现场抽样检测：对 于 母 线槽、导 管、绝 缘 导 线、电缆 等，同 厂 家、同 批 次、同 型 号、同 规 格的，每 批至 少应 抽 取 1 个 样本。b)因有异议送有资质的检验 检测机构抽样检测：对于 母线槽、绝缘导线、电缆、导管、型钢、镀锌制 品等，同 厂家、同 批次、不同 种规 格的，应 抽检 10%，且 不应 少于2 个规格。c)对于同一建设项目的多个 单位工程，当使用同一生 产厂家、同材质、同批次、同类型的主要设备、材料、成 品和 半成 品时，其抽 检比 例宜 合并 计算。d)当抽样检测结果出现不合 格，可加倍抽样检测，仍 不合格时，则该批设备、材料、成品和半成品应 判定 为不 合格 品，不得使 用。e)抽样检 测 应 有检 测报 告。4.2.5 干式变 压器、箱 式变 电站、高压 电器 及电 瓷制 品的 进场验 收应 包括 下列 内容：a)查验合 格证 和随 附技 术文 件：合 格证 内容 填写 应齐 全、完 整，变压 器应 有出 厂试验 报告。b)核对产 品型 号、产品 技术 参数：应符 合设 计文 件要 求。c)外观检查：设备应有铭牌，表面涂层应完整，附件 应齐全，绝缘件应无缺损、裂纹，充油部分无渗 漏，充气 设备 气压 指示应 正常。4.2.6 高压成 套配 电柜、直 流电 源装置 柜、低压 成套 配电 柜（箱）的 进场 验收 应符 合下列 规定：a)查验合格证和随附技术文 件：合格证内容填写应齐 全、完整，成套柜、装置 柜应有出厂试验报告。b)核对产 品型 号、产品 技术 参数：应符 合设 计文 件要 求。c)外观检查：设备应有铭牌，表面涂层应完整、无明 显碰撞凹陷，设备内元器 件应完好无损、接线无脱落脱焊，绝缘导 线的材质、规格应符合设 计要求，蓄电池壳体应无 碎裂、漏液，充油部分 无渗 漏，充气 设备 气压指 示应 正常 d)专用工 具应 齐全 完好。4.2.7 绝缘导 线、电缆 的进 场验 收应符 合下 列规 定：a)查验合 格证：合 格证 内容 填写应 齐全、完 整。b)外观检查：包装完好，电 缆端头应密封良好，标识 应齐全。绝缘导线或电缆 绝缘层应完整无损，厚度均匀。电缆无压 扁、扭曲，铠装不应松卷。绝缘导线、电缆外护层 应有明显标识和制造厂 标。c)检测绝 缘性 能：电线、电 缆的绝 缘性 能应 符合 产品 技术文 件要 求。d)检查标称截面积和电阻值：绝缘导线、电缆的标称 截面积应符合设计文件要 求，其导体电阻值应符 合 电缆 的导 体GB 3956 的 有关 规定。4.2.8 母线槽 的进 场验 收应 符合 下列规 定：a)查验合 格证 和随 附技 术文 件，并 应符 合下 列规 定：l)合格 证内容 填写应 齐全、完整。CCC 试验报 告中 的技术参 数应符 合设计 要 求，导体 规格及相 应温 升值 应 与 CCC 试验 报告中 的导 体规 格一 致，当对导 体的 载流 能力 有异 议时，应送 有资质的检 验检 测机 构做 极限 温升 试 验，额定 电流 的温 升应符 合国 家现 行有 关产 品标准 的规定。2）耐 火母 线槽 除应 通过CCC 认 证外，尚 应提 供由 国 家认可 的检 测机 构出 具的 型式检 验报 告，其耐火 时间 应符 合设 计要 求。3）分 接 装 置的 母线 及馈 线 应符合 绝缘 封闭 要求。4）保护接 地导 体（PE）应 与外壳有 可靠的 连接，其 截面积应 符合产 品技术 文 件规定；当外 壳兼作保 护接 地导体（PE）时，CCC 试 验报告 和产 品 结构应 符合 国家现 行有 关 产品标 准的 规定。b)外观检查：防潮密封应良 好，各段编号应标志清晰，附件应齐全、无缺损，外壳应无明显变形，母线螺栓搭接面应平 整、镀层覆盖应完整、无 起皮和麻面；插接母线槽 上的静触头应无DB32/T 3963 2020 5 缺损、表面 光 滑、镀 层 完整；对 有 防 护 等 级 要 求 的母 线 槽 防 护 等 级 应 符 合 设计 文 件 要 求，标识应完 整。4.2.9 电缆头 部件、导 线连 接器 及接线 端子 的进 场验 收应 符合下 列规 定：a)查验合 格证 及随 附技 术文 件，并 应符 合下 列规 定：1)合 格证 内容 填写 应齐 全、完整。2）铝 及铝 合金 电缆 附件 应 具有与 电缆 导体 匹配 的检 测报告。3）导 线连 接器 和接 线端 子 的额定 电压、连 接容 量及 防护等 级应 满足 设计 要求。b)外观检查：部件应齐全，包装标识和产品标志应清 晰，表面应无裂纹和气孔，随附的袋装涂料 或 填 料 不 应 泄 漏；铝 及 铝 合 金 电 缆 用 接 线 端 子 和 接 头 附 件 的 压 接 圆 筒 内 表 面 应 有 抗 氧 化剂；终 端接 线端 子规 格应 与电缆 相适 配；导线 连接 器的产 品标 识应 清晰 明了、经久 耐用。4.2.10 工地贮 存的 方式 和环 境应 符合相 关规 定和 制造 商书 面明确 的要 求。电缆 附件 绝 缘材料 的保 管贮存期限 应符 合产 品技 术文 件要求。4.3 建筑工 程和 电缆 附属 设施 的工序 交接 4.3.1 建筑工 程和 电缆 附属 设施 应具备 电气 设备 安装 的条 件并经 办理 工序 交接 的手 续，方 可进 行电 气设备安 装。4.3.2 相应配 电装 置区 的主 接地 网应按 设计 完成 施工，其 设置位 置和 接地 电阻 值应 符合设 计要 求并 检验合格 方可 进行 电气 设备 安装。4.3.3 电气设 备安 装前 开关 站、配电室 建筑 物应 具备 下列 条件：a)屋顶、楼板 应施 工完 毕，不得 渗 漏。b)室内地 面施 工应 基本 结束，室内 沟道 应无 积水、杂 物。c)混凝土 基础 和构 架应 达到 允许安 装的 强度，焊 接构 件的质 量应 符合 现场 设备、工业 管道 焊 接工程施 工及 验收 规范 GB 50236 的有 关规 定。d)预埋件 及预 留孔 应符 合设 计要求，预 埋件 应牢 固。e)门窗应 安装 完毕。f)对有可 能损 坏或 影响 到已 安装设 备的 装饰 施工 全部 结束，清扫 干净。g)照明装 置（包括 应急 照明）、除 湿、通风 换气 设备、SF6 浓度 报警 仪和 强制 排风装 置等 应安 装调试完 毕，并具 备通 电运 行条件。h)线缆入 口处 应采 取防 渗水、防雨 水倒 灌的 措施。4.3.4 电气设 备安 装前 电缆 附属 设施应 具备 下列 条件：a)电缆线 路敷 设后 不能 再进 行的建 筑工 程工 作应 结束。施工 临时 设施 及建 筑废 料等清 理干 净。b)户外的电缆 分接箱、箱 式 变电站基础及 位置、基础 预埋的型钢与 接地网的连 接应满足设计 要求，混凝土基础应达到允 许安装的强度。基础侧面 安装的通风窗尺寸、材质、孔隙应符合设计要求。基 础周 围排 水畅 通。c)电缆工作井尺寸应满足电 缆最小弯曲半径的要求。电缆桥架转弯处的转弯半 径，不应小于该桥架上 的电 缆最 小允 许弯 曲半径 的最 大者。d)电缆支 架、人孔 爬梯 等预 埋件的 安装 已完 成，符合 设计文 件要 求，安置 牢固。e)电缆排管切口打磨平滑，已进行全线疏通，清除 杂物，用 便 于 拆 卸 的 专 用 管盖 或 堵 件 封 住 两端。f)电缆井 内应 设有 积水 坑，上盖金 属箅 子；电缆 沟排 水畅通。g)电缆工 作井、沟 盖板 齐全，与路 面平 齐，接触 面平 整、光 滑，并能 开启。h)电缆检 查井、工 井口 处防 坠落保 护措 施应 安装 完毕。i)电气竖 井和 支架 应同 步配 备足够 数量、尺 寸配 套的 固定电 缆卡 具。DB32/T XXXX 2020 6 j)电气竖 井内 应设 有照 明灯 和检修 电源 插座。k)钢制电 缆桥 架安 装完 毕并 符合设 计文 件要 求。l)当强弱电合用竖井间时或 运维责任主体不同的电缆 合用同一电缆桥架时，中 间应设置隔离墙等隔离 措施。m)经复测 校核，需敷 设的 电 缆总截 面积 与电 缆桥 架横 断面面 积之 比，电力 电 缆 不应大 于40%，控制电缆 不应 大 于50%。n)金属电 缆支 架、桥架 及坚 井全长 的接 地安 装完 毕。o)顶（拖）管 三维 坐标 资料 应编制 完成。4.3.5 电气设 备安 装调 试完 毕，投入运 行前，建 筑工 程应 符合下 列规 定：a)开关站、配 电室 地面、顶 面、墙 面补 遗结 束，无污 染。b)施工中 造成 的建 筑物 损坏 部分应 修补 完整。c)保护性 围栏、网 门、栏杆 等安全 设施 齐全。d)照明装 置、空调 或通 风除 湿装置、消 防装 置、防火 封堵等 安装 验收 完毕。e)室内装 饰及 相关 配套 设施 施工验 收完 毕。f)运行后 无法 进行 的和 影响 安全的 其余 施工 工作 应完 毕。5 电气设 备安 装 5.1 电气一 次设 备 5.1.1 干式变 压器 的施 工应 符合 下列规 定：a)变 压 器 在 就 位 前，应 核 对 高 低 压 侧 方 向；就 位 时，应 注 意 其 方 位 和 距 墙 尺 寸 与 设 计 文 件 相符。b)带有防 护罩 的干 式变 压器，防护 罩与 变压 器的 距离 应符合 相关 标准 的规 定。c)对于有防震和其他特殊要 求的情况，安装变压器时，应通过地基预埋的螺栓 把变压器固定。与建筑 物共 建时 应采 取防 止变压 器与 建筑 物共 振的 措施（如底 部垫 减震 垫等）。d)变压器的测温 导线软管不 应有压扁或死 弯，弯曲半 径不应小于 50mm，富 余部 分应盘圈并固 定在温控 器附 近。e)变压器温控器、变压器门 防误闭锁应按照设计文件 完成二次接线，实现相关 功能。温控器的电源引自 与 变 压 器 低 压 侧直 接 连 接 的 铜 排 上，且 有足 够 开 断 容 量 的 熔 断 器 或开 关 保 护，并 根据应急 使用 的重 要程 度采 用自动 切换 的双 路电 源系 统供电。f)变压器中性点 引下线 PEN 必须包以绝缘。当设计未 具体明确时，配电室内干 式变压器中性 点引下线 采用 截面 不小 于 185mm2铜 芯电 缆（进低 压柜 前端穿 管保 护）引至 低压 开关 柜 PEN 母排形成一 点再 引至 专用 的系 统接地 装置 或共 用的 接地 装置。g)变压器本体底座专用接地 端子应采用冷弯工艺镀锌 扁钢与接地装置可靠连接，紧固件及防松零件齐 全。当设 计未 具体 明确时，镀 锌扁 钢采 用-50mm 5mm。h)检查铁 芯接 地部 分连 接 可 靠，无 多点 接地。i)测温装 置整 定值、变 压器 调压切 换装 置分 接头 档位 符合运行 要 求。5.1.2 箱式变 电站 的施 工应 符合 下列规 定：a)应采用 专用 吊具 在厂 家技 术文件 规定 的吊 点起 吊。b)底座与 基础 型钢 间用 镀锌 螺栓连 接且 防松 零件 应齐 全。c)箱变底座槽钢上的两个主 接地端子、变压器中性点 及外壳、避雷器下桩头等 均应分别直接接地，不 得串 接。DB32/T 3963 2020 7 d)当设计 未具 体明 确时，变 压器中 性 点PEN 母排 引至 低压 柜PEN 母排 形成 一点，再采 用截 面不 小于 185mm2铜芯 电缆（穿 管 保护）引至 专用 的系 统接 地装置。e)底座槽钢上的两个保护接 地主接地端子应采用冷弯 工艺扁钢与接地装 置 相 连，当 设 计 未 具 体明确时，镀锌扁 钢采用-50mm 5mm。设备 接地端子对 基础高度不小 于 200m，便 于涂刷接地 标识漆。引上 接地 扁钢 涂刷 黄绿相 间的 漆，最上 一道 为黄色，间 距 100mm-150mm。f)高、低 压配 电间 金属 门与 主接地 点保 护连 接线 连接 可靠。g)箱式变电站的高压和低压 配电柜内部接线应完整、低压输出回路标记应清晰，回路名称应准确。h)变压器 调压 切换 装置 分接 头档位 符合 运行 要求。i)随低压 断路 器配 备的 相间 绝缘垫（板）在 施工 结束 后应恢 复原 状。j)底座与 基础 之间 的缝 隙用 水泥砂 浆抹 封并 做好 防水 处理，以免 雨水 渗入 电缆 室。5.1.3 中压开 关柜、环 网柜 的施 工应符 合下 列规 定：a)专用工 具应 齐全 完好。b)开关柜 间隔 排列 顺序 应与 设计文 件一 致。c)气 体 绝 缘 的 金 属 封 闭 式 柜 体 拼 装、母 线 扩 展 应 按 制 造 厂 的 编 号 进 行，不 得 混 装；其 扩 展 连接、安装应符合产品技术 文件要求，且不得使扩展 母线承受应力。备用的扩 展连接器应有绝缘措施。d)对于有熔管的开关设备，熔管安装方向应正确，与 熔座接触应良好、安装牢 固。熔断器额定电流应 与变 压器 容量 匹配。e)绝缘介 质和 操作 介质 的充 入压力 应满 足制 造厂 规定 的压力 标准。f)底座与 基础 型钢 间用 镀锌 螺栓连 接且 防松 零件 应齐 全。g)柜基础型钢应有明显且不 少于两点的可靠接地，连 接可靠。柜内接地母线应 与主接地网连接可靠。h)机械闭 锁、电气 闭锁 应动 作准确、可 靠。i)环网柜 备用 间隔 高压 电缆 进线套 管应 使用 封帽，封 闭严密，多 余封 帽应 移交 保管。5.1.4 环网箱 的施 工应 符合 下列 规定：a)专用工 具应 齐全 完好。b)绝缘介 质和 操作 介质 的充 入压力 应满 足制 造厂 规定 的压力 标准。c)底座与 基础 型钢 间用 镀锌 螺栓连 接且 防松 零件 应齐 全。d)互感器、避 雷器 和故 障指 示器应 安装 紧固，防 止滑 动而造 成脱 落。e)不同箱 体间 的母 线连 接装 置连接 可靠。f)箱体底座槽钢上的两个主 接地端子应采用冷弯工艺 扁钢与接地装置相连，当 设计未具体明确时，镀 锌 扁 钢 采 用-50mm 5mm。设 备 接 地 端 子 对 基 础 高 度 不 小 于 200m，便 于 涂 刷 接 地 标 识漆。引 上接 地扁 钢涂 刷黄 绿相间 的漆，最 上一 道为 黄色，间 距 100mm-150mm。g)成套环 网柜 的接 地母 线应 与主接 地网 连接 可靠。h)备用间 隔高 压电 缆进 线套 管应使 用封 帽，封闭 严密，多余 封帽 应移 交保 管。i)底座与 基础 之间 的缝 隙用 水泥砂 浆抹 封并 做好 防水 处理，以免 雨水 渗入 电缆 室。5.1.5 低压电 缆分 支箱 的施 工应 符合下 列规 定：a)对母线 和馈 线绝 缘封 闭性 能进行 检查 且施 工过 程中 不得造 成破 坏。b)底座与 基础 型钢 间用 镀锌 螺栓连 接且 防松 零件 应齐 全。c)TN 系 统，箱内 接地 母线 应 与主接 地网 连接 可靠。TT 系统 N 排不 应接 地。d)箱体底座槽钢上的两个主 接地端子应采用冷弯工艺 扁钢与接地装置相连，当 设计未具体明确时，镀 锌 扁 钢 采 用-50mm 5mm。设 备 接 地 端 子 对 基 础 高 度 不 小 于 200m，便 于 涂 刷 接 地 标 识DB32/T XXXX 2020 8 漆。引 上接 地扁 钢涂 刷黄 绿相间 的漆，最 上一 道为 黄色，间 距100mm-150mm。e)随低压 断路 器配 备的 相间 绝缘垫（板）在 施工 结束 后应恢 复原 状。f)底座与 基础 之间 的缝 隙用 水泥砂 浆抹 封并 做好 防水 处理，以免 雨水 渗入 电缆 室。5.1.6 低压开 关柜 的施 工应 符合 下列规 定：a)开关柜 的间 隔排 列顺 序应 与设计 一致。b)专用工 具应 齐全 完好。c)底座与 基础 型钢 间用 镀锌 螺栓连 接且 防松 零件 应齐 全。d)柜基础 型钢 应有 明显 且不 少于两 点的 可靠 接地，连 接可靠。e)装有电 器的 可开 启门 与主 接地点 保护 连接 线连 接良 好。f)配电室 内变 压器 中性 点引 下 PEN 应引 至低 压开 关 柜PEN 母 排一 点接 地。5.1.7 低压母 线槽 的施 工应 符合 下列规 定：a)母线槽 应根 据制 造商 的说 明书进 行安 装。b)安装前应完成下列工作：确认母线槽的规格、走向 符合设计要求；现场复测 得出的产品配置条件与 产品 供货 情况 一致；穿越 建筑 的空 洞已 经修 正；母 线槽 连接 的电 气设 备已准 确就 位。c)弹簧支承器的底座安装应 满足：弹簧支承器的 底 座应 固 定 牢 固，底 座 与 母 线槽 外 壳 之 间 应 留有活动 间隙；弹 簧应 与底 座垂直，并 处于 半压 缩状 态，弹 簧的 上螺 帽应 处于 松开状 态。d)支架安装应满足：支架应 固定牢固设置合理；母线 槽的分接口处应设置防晃 支架，防晃支架应紧贴母线槽 外壳；水平 安装的支架应 高低一致，支架间距不应 大于 2m，每 一单元母线槽 的支架不 应少 于两 个。e)母线槽 本体 安装 应满 足下 列要求：1）安 装 前 必 须 测 量每 一 单 元母 线 槽 相 间、相地 间、相零 间、和 零 地 间的 绝 缘 电阻，不 应 小于 20M。2）安 装 时 检 查 母 线槽 的 连 接头 应 完 好，无 机械 损 伤 或异 物 进 入，绝 缘板 完 整 无损、规 格 相符。3）安装母 线槽 时，应采 用尼 龙绳或 麻绳 等捆 扎吊 装，不应碰 撞或 擦伤 母线 槽外 壳。4）母 线 槽 初 步 对 接就 位 后，插 接 部 位 应 清 扫干 净，装上 保 护 板，并 用力 矩 扳 手拧 紧 穿 芯 螺栓，紧 固力 矩符 合规 定。5）母 线 槽 连 接 应 按照 安 装 标志、方 向 和 分 段编 号、序号、相 序 正 确 放置，节 与节 连 接 时 相邻母线 应对 准，连接 后母 线槽导 体与 外壳 不应 承受 机械应 力。6）每 安 装 好 一 个 单元 母 线 槽后，应 测 量 母 线槽 的 绝 缘电 阻。允 许 总 绝缘 电 阻 逐段 下 降，但不应有 突变，且 总绝 缘电 阻不应 小 于0.5M。7）母线槽 与变 压器、低 压柜 的连接，应 符合 设计 要求，走向 合理，接 触紧 密。8）分 接 单 元 插 入 时，接 地 触头 应 先 于 相 线 触头 接 触，且 触 头 连 接 紧 密，退 出 时，接 地 触 头应后于 相线 触头 脱开。分 接单元 与母 线槽 之间 应可 靠固定。9）母线槽 垂直 穿越 楼板 处应 设置与 建（构）筑物 固定 的 专用部 件支 座，其孔 洞四 周应设 置高度为50mm 及以 上的 防水 台，并应 采取 防火 封堵 措施。f)母线槽 的金 属壳 体、外露 穿芯螺 栓应 可靠 接地，与PE 线 间的 电阻 不应 大于 0.1M。g)低压母线槽除按 照现行国 家标准电气装 置安装工 程电气设备交接 试验标准 GB 50150 和产品技术 条件 要求 进行 交接 试验外，还 需完 成下 列检 测：1）母线槽 在空载 情况下 通电 1 小时 后，方 可测量 外壳 和穿心 螺栓的 温 升和 各插 接装置 的空载电压。2）空 载 测 量 母 线 槽工 作 正 常后，方 可 接 上 负载 测 量 母线 槽 温 升 和 压 降，不 应 出现 温 度 异 常点，各 部位 的温 升值 不应 超出产 品技 术文 件的 有关 规定。DB32/T 3963 2020 9 5.1.8 充电桩 的施 工应 符合 电 动汽车 充换 电设 施工 程施 工和竣 工验 收规 范NB 33004 的 规定。5.1.9 架空电 力线 路（含 杆上 馈 线终端 等）的 施工 应符 合 电 气装 置安 装工 程 66kV 及以下 架空 电力 线路施工 及验 收规 范GB 50173 的 规定。5.1.10 通信线 路的 施工 应符 合 通信线 路工 程验 收规 范GB 5171 的 规定。5.2 电力电 缆线 路 5.2.1 电力电 缆的 敷设 施工 应符 合下列 规定：a)电缆盘 整段 电缆 封端 应 严 密，敷 设前 应对 整段 电缆 进行绝 缘摇 测。b)电缆型号、电压、规格、路径应符合设计要求。电 缆在排管、支架等敷设位 置也应符合设计规定。当设计未明确时，电缆在排管、支架等敷设 位置应纳入施工方案内容 并进行审查后再施工。c)电缆敷设应采用成熟的施 工工法，不应使电缆在支 架上及地面摩擦拖拉，用 机械敷设电缆应校 核 牵 引 力，控 制 电 缆 输 送 机 的 速 度，使 施 放 的 牵 引 力 小 于 电 缆 的 允 许 牵 引 力。敷 设 电 缆时，电缆允许 敷设最低温 度，在敷设 前 24h 内 的平 均温度以及敷 设现场的温 度不应低于电 缆出厂报 告中 允许 的温 度。d)电力电缆敷设长度应根据 敷设路径的水平和垂 直 敷设 长 度 增 加 附 加 长 度。当设 计 无 要 求 时，不宜小 于表 1 的规 定。表 1 电缆 敷 设的 附 加长度 序号 项目 预留长度（附加）说明 1 电缆敷设弛度、波形弯度、交叉 2.5%按电缆全长计算 2 电缆进入建筑物 2.0m 标准规定最小值 3 电缆进入沟内或吊架时引上（下）预留 1.5m 标准规定最小值 4 电力电缆终端头 1.5m 检修余量最小值 5 电缆中间接头盒 两端各留 2.0m 检修余量最小值 6 电缆进直流电源屏、配电终端屏等 高+宽 按盘面尺寸 7 高压开关柜及低压配电柜、箱 2.0m 盘下进出线 8 配电变压器 3.0m 从地坪起算 e)高、低压电力电缆，强电、弱电控制电缆在构筑物 中敷设时，宜按电压等级 由上而下配置，高电压 等级 在下 层。f)电缆在任何敷设方式及其 全部路径条件的上下左右 改变部位，均应满足电缆 允许弯曲半径要求。当 设计 无规 定时，控 制电缆 应不 低 于 10D，电 力电缆 应不 低 于15D。（注：D 为 电缆 外 径）g)电缆从 沟道、电 缆井 引至 电杆、设备、墙 外表 面或 屋内行 人容 易接 近处，距 地面高 度 2m 以下的一段应有一定机械强度的保护管或加装保护罩,保护管、保护罩根部不应高出地面。从沟道、电 缆井 至垂 直引 上 点 弯曲部 分也 应设 保护 措施 和警示 标志。h)固定电缆用的夹具、扎带 或支托件等部件，应具有 表面平滑、便于安装、足 够的机械强度和适合使 用环 境的 耐久 性。不应用 铁丝 直接 捆扎 电缆。金属 夹具 与电 缆之 间应 加垫保 护层。5.2.2 电缆 附件 的安 装应 符合 下 列规定：DB32/T XXXX 2020 10 a)电 缆 终 端 和 接 头 的 制 作 应 遵 守 电 缆 终 端 和 接 头 厂 家 明 确 的 制 作 工 艺 规 程。不 得 直 接 在 雾、雨、五 级以 上大 风或 污秽 环境中 施工。b)中性点非有效接地系统中 的电缆中间接头应采取防 火隔离措施，如绕包防火 毯、安装耐火防爆槽盒 等。20 千伏 及以 下 电缆中 间接 头应 加装 接头 密封盒。c)电缆进入柜体时应保证有 足够的弯曲半径，不得损 伤电缆绝缘。固定电缆时，避免产生机械应力，金属 夹具 与电 缆之 间应加 垫保 护层。d)开关设 备与 进、出线 电缆 的连接，其 电气 搭接 面积 不应小 于电 缆终 端接 线端 子的截 面面 积。e)电缆终 端上 应有 明显 的相 色标志，相 色标 志规 格型 号应统 一，且应 与系 统的 相位一 致。5.2.3 电缆接 地的 安装 应符 合下 列规定：a)电缆通过零序电流互感器 时，电缆金属护层和接地 线应对地绝缘，电缆接地 点在互感器以下时，接地线应直接接地；接地点在互感器以上时，接地线应穿过互感器接地。为便于维护，安装方 式应 统一 并遵 循该 供电区 域常 用方 式。b)可触及 的电 缆金 属护 层和 穿线 的 钢管 应接 地。c)电力电缆接地线应采用铜 绞线或镀锡铜编织线，其 截面积满足设计文件和规 范要求。安装接地装置 时，金属 屏蔽 层及 铠装应 分别 接地 且相 互绝 缘。5.3 电力二 次设 备 5.3.1 直流电 源屏、配 电终 端（站所终 端）屏的 施工 应符 合下列 规定：a)屏柜体 应采 用镀 锌螺 栓固 定，且 紧固 螺栓 完好、齐 全。b)屏柜体应可靠接地，柜体 内接地铜排与接地网的接 地线应为带绝缘的铜线或 铜缆，截面不小于50mm2。c)屏柜的交流进线电缆、直 流出线电缆应按设计要求 在指定通道敷设，接线应 正负极性正确、牢固可 靠、标识 正确 清楚。d)配电终 端若 使用 无线 通讯 方式，无线 天线 应从 终 端 箱体线 孔或 敲落 孔引 出至 箱外放 置。5.3.2 直流电 源装 置蓄 电池 的安 装应符 合下 列规 定：a)蓄电池 宜安 装在 厂家 提供 的支架 上或 盘柜 内。支架、盘柜 应固 定牢 靠、可靠 接地。b)蓄电池的安装顺序应符合 设计或产品技术文件要求，极性连接应正确，排列 应整齐一致，放置平稳。c)安 装 前 蓄 电 池 输 入 熔 丝 应 处 于 拉 开 状 态，搭 接 处 应 清 洁 后 涂 电 力 复 合 脂，并 用 力 矩 扳 手 紧固，力 矩 值应 符
