开放式循环木质平托盘技术规范DB36／T 1045-2018.pdf

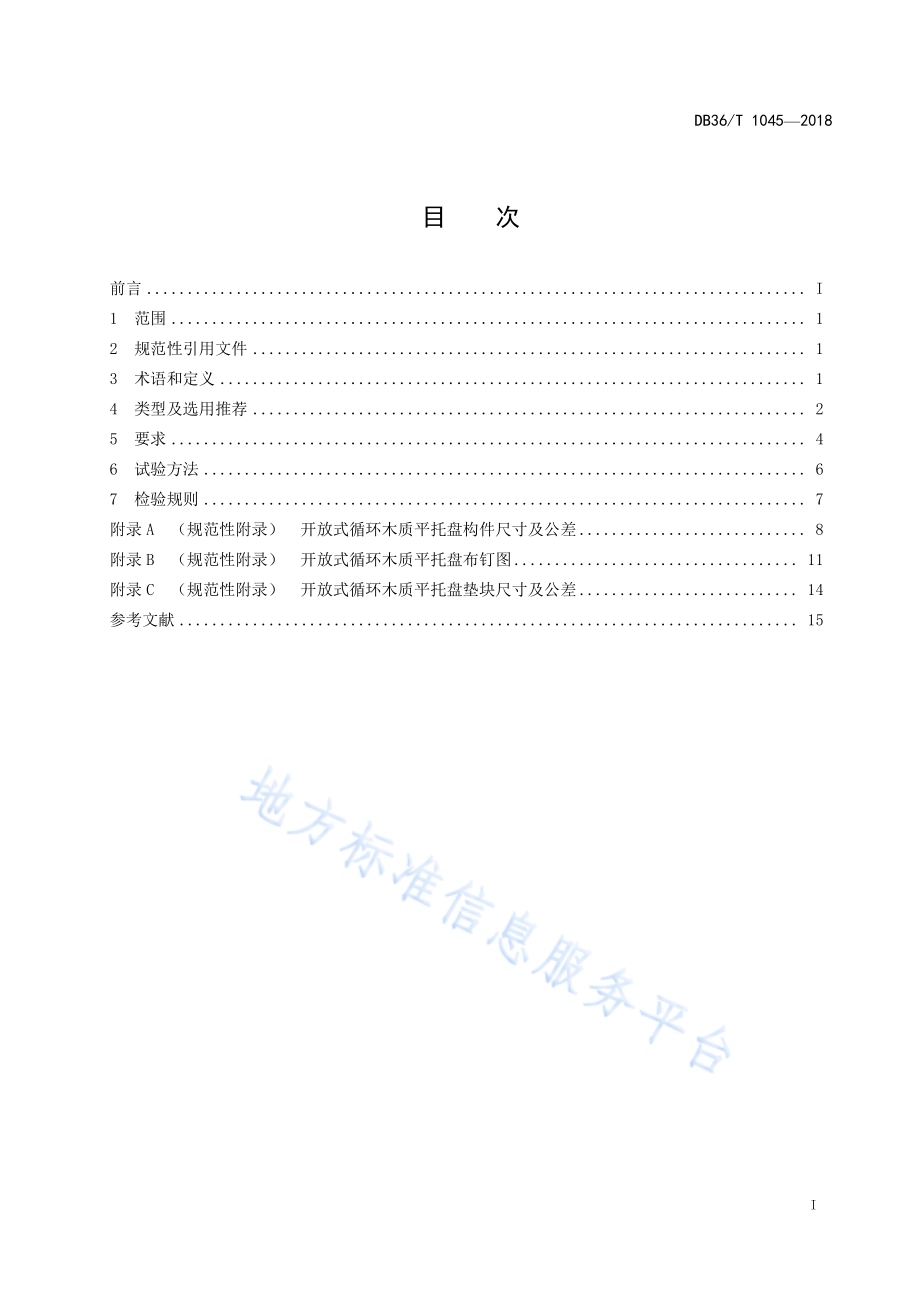

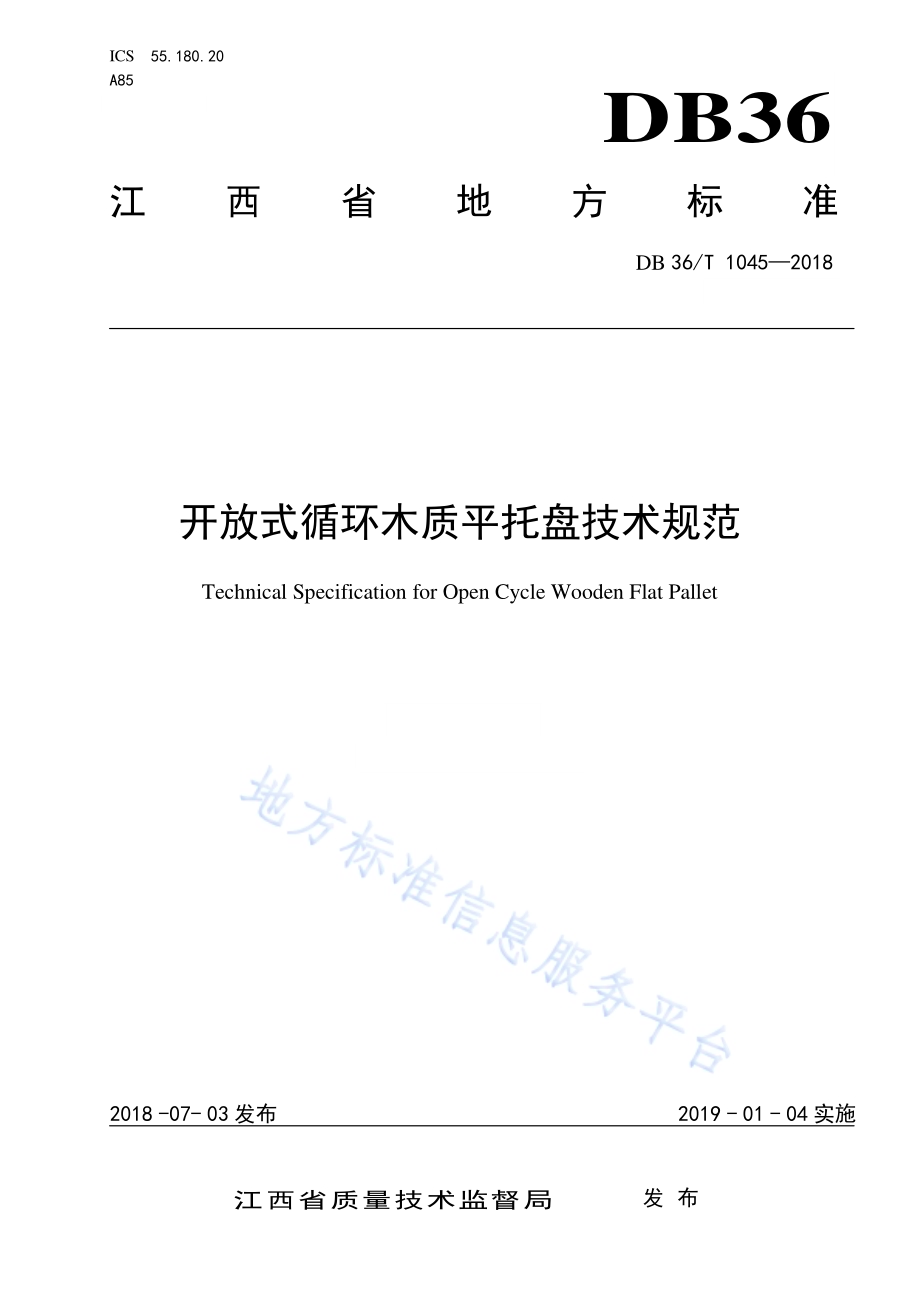

ICS 55.180.20 A85 DB36 江西省地方标准 DB 36/T 1045 2018 开放式循 环木质平 托盘技术 规范 Technical Specification for Open Cycle Wooden Flat Pallet 2018-07-03 发布 2019-01-04 实施 江 西 省 质 量 技 术 监 督 局 发布 DB36/T 1045 2018 I 目 次 前言.I 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 类型及选用推荐.2 5 要求.4 6 试验方法.6 7 检验规则.7 附录A（规范性附录）开放式循环木质平托盘构件尺寸及公差.8 附录B（规范性附录）开放式循环木质平托盘布钉图.11 附录C（规范性附录）开放式循环木质平托盘垫块尺寸及公差.14 参考文献.15 DB36/T 1045 2018 II 前 言 本标准按GB/T 1.1-2009给出的规则起草。本标准由江西省商务厅提出，由江西省物流标准化技术委员会（JX/TC028）归口。本标准起草单位：江西省商务厅、江西省物流与采购联合会、江西省标准化研究院、华东交通大学、九江县雄鹰木业有限公司。本标准主要起草人：杨文华、傅南、罗良军、甘卫华、毛炜翔、缪延晖、胡冲、郭慧敏、熊美东、项益萍、梅灵泉、谭进。DB36/T 1045 2018 1 开 放式循 环木质平 托盘技 术规范 1 范围 本标准规定了开放式循环木质平托盘的术语和定义、类型及选用推荐、要求、试验方法、检验规则。本标准适用于川字型纵梁式两面进叉木质平托盘、川字型九脚墩式四面进叉木质平托盘、日字型四面进叉木质平托盘，此三种类型托盘可进入开放式循环托盘共用系统中进行循环共用。2 规范性 引用 文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1935 木材顺纹抗压强度试验方法 GB/T 1936.1 木材抗弯强度试验方法 GB/T 1938 木材顺纹抗拉强度试验方法 GB/T 2934 联运通用平托盘 主要尺寸及公差 GB/T 3716 托盘术语 GB/T 4823 锯材缺陷 GB/T 4995 联运通用平托盘 性能要求和试验选择 GB/T 4996 联运通用平托盘 试验方法 GB 27704 钢钉 GB/T 31148 联运通用平托盘 木质平托盘 EN 13183-2：2002 锯材的含水率 第2部分：由电阻法估算（Moisture content of a peace of swantimber-Part2:Estimation by electrical resistance method）3 术语和 定义 GB/T 3716和GB/T 4996界定的以及下列术语和定义适用于本文件。3.1 开放式 循环 托盘 共用 系统 open pallet pooling system 为实现供应链上下游托盘的循环共用，由众多托盘供给企业（生产企业、运营企业和维修企业）、托盘运营网点和托盘运营管理平台，使用符合江西省开放式循环托盘标准规定、经过认证的托盘，为众多用户共同服务的组织系统（以下简称“共用系统”）。3.2 木质平 托盘 wooden flat pallets 一种用来集结、堆存货物以便于装卸和搬运的木质水平板。DB36/T 1045 2018 2 注：其最低高度应能适应托盘搬运车、叉车和其他适用的装卸设备的搬运要求。3.3 额定载 荷 rating 额定载荷指在平均且均匀分布载荷的情况下，指定的以千克为单位的托盘的装载能力。未标明净载重能力的特定托盘只有一个额定值。额定值通过试验确定，且不能改变。3.4 顶铺板 top deck 木质平托盘上承载货物一面的面板。3.5 底铺板 bottom deck 木质平托盘上货物质量水平分布的面板。3.6 垫块 block 在顶铺板与底铺板之间的短柱体（其断面为矩形），用以支承铺板并构成叉车和托盘搬运车进叉的叉孔。3.7 纵梁板 stringer board 连接垫块和铺板的水平件。3.8 钝棱 blunt edge 整边锯材在宽度或厚度上有部分或全部材棱未着锯，残留的原木的原来圆表面树皮或不带树皮的部分。4 类型及 选用 推荐 4.1 开放式 循环 木质 平托 盘的 类型 开放式循环木质平托盘包括川字型纵梁式两面进叉木质平托盘、川字型九脚墩式四面进叉木质平托盘、日字型四面进叉木质平托盘三种类型。托盘平面尺寸均为1200mm1000mm。类型如图1所示。DB36/T 1045 2018 3 a)川字型纵梁式两面进叉木质平托盘：两面进叉、单面使用、紧密对接边板（简称“川字 A 型托盘”）b)川字型九脚墩式四面进叉木质平托盘：四面进叉、单面使用、紧密对接边板、纵梁板与底铺板同方向、底板结构为川字型托盘（简称“川字 B型托盘”）c)日字型四面进叉木质平托盘:四面进叉、单面使用、紧密对接边板（简称“日字 A型托盘”）图1 开放式 循环 木质 平托 盘的 类型 4.2 开放式 循环 木质 平托 盘的 选用推 荐 4.2.1 川字型托盘（指底部成“川”字结构的托盘）更方便叉车配套使用，广泛适用于各种货架，但不利于带板运输过程中货物叠层作业，“川”字底部结构容易造成下层货物压损。4.2.2 日字型托盘（指底部成“日”或“田”字结构的托盘）稳固性更好，适用于远途带板运输中的货物叠层码放，广泛适用于各种货架，但不适用于高层自动货架，与叉车配套使用时容易造成下梁的破损。DB36/T 1045 2018 4 5 要求 5.1 材料 5.1.1 木材 5.1.1.1 木材许 用强 度 木质平托盘用木材的许用强度按表1的规定（许用强度等于试验强度除以安全系数，抗弯强度及抗拉强度的安全系数为6.5,抗压强度的安全系数为5.5)。表1 木材的 许用 强度 单位为兆帕斯卡 抗弯强度(顺纹)抗压强度(顺纹）抗拉强度 10.5 6.0 12.7 5.1.1.2 木材树 种 开放式循环木质平托盘用木材树种为马尾松、南方松、赤松、铁杉、花旗松、樟子松、油松、云杉、辐射松等，也可以使用强度与之相同或更大的树种。5.1.1.3 含水率 开放式循环木质平托盘各部件含水率不应高于20%。5.1.1.4 除害处 理 需要时，应对开放式循环木质平托盘进行熏蒸、热处理等除虫害处理。5.1.2 托盘钉 开放式循环木质平托盘的表面应经电化学镀处理，性能要求参照GB 27704执行，托盘钉的规格及使用场合见表2规定。表2 托盘钉 的规 格及 使用 场合 托盘钉规格 使用场合 P 2.6857.2 HW 川字型、日字型托盘中纵梁板与顶铺板的钉接 P 2.8776.2 HW 川字型、日字型托盘中顶铺板、纵梁板与垫块的钉接 P 2.8776.2 HW 川字型、日字型托盘中垫块与底铺板的钉接 5.2 部件要 求 开放式循环木质平托盘的铺板、垫块、纵梁及纵梁板应为整块锯材。各部件用木材质量应符合表3的规定。5.3 尺寸及 公差 5.3.1 开放式循环木质平托盘平面尺寸的制造公差+3-6mm。5.3.2 托盘中各部件尺寸及公差按照表 4的规定进行，每个组成部件的尺寸及公差见附录 A。DB36/T 1045 2018 5 表3 开放式 循环 木质 平托 盘部 件用木 材质 量 缺陷 检量与计算方法 托盘部件质量要求 铺板 纵梁板 垫块 纵梁 节子 最大尺寸不得超过材宽的 30%15%30%25%任意材长 1m 范围内的个数不得超过 6 4 6 6 腐朽 不允许 虫眼 任意材长 1m 范围内的个数不得超过 4 1 4 4 裂纹 长度不得超过材长的 5%5%10%10%斜纹 斜纹倾斜程度不得超过 10%5%20%10%钝棱 最严重缺角尺寸不得超过板宽的 30%15%30%20%翘曲 顺弯、横弯最大拱高不得超过内曲水平长的 2%1%1%1%夹皮 不允许 表4 托盘尺 寸及 公差 名称 分类 尺寸及公差 平面尺寸 通用 长宽：1200+3-6 1000+3-6 mm 顶铺板 通用 长宽高：1000+3-6 90+2-2 20+2 0 mm 底铺板 川字B型 日字A型 长宽高：1200+3-6 90+2-2 23+2 0 mm 长宽高：1000+3-6 90+2-2 20+2 0 mm 纵梁板 川字B型 日字A型 长宽高：1200+3-6 90+2-2 23+2 0 mm 纵梁 川字A型 长宽高：1200+3-6 50+2-2 100+1-1 mm 垫块 四周（共6块）长宽高：160+2-2 90+2-2 90+1-1 mm 中间（共3块）长宽高：120+2-2 90+2-2 90+1-1 mm 对角线偏差 托盘平面两对角线长度之差不应超过3mm 平面度 托盘铺板偏离预定水平面的垂直偏差7mm 5.4 加工要 求 5.4.1 钉接 钉接时，要求无露钉、无漏钉。在板材背面伸出的钉尖应在板材背面折弯回头；钉帽埋入板材的深 度不应超过3mm。5.4.2 布钉 开放式循环木质平托盘的布钉(托盘钉的规格、用钉数量、钉接位置等)按照附录B的规定进行。5.5 外观质 量 开放式循环木质平托盘板面要求平整、无污染、无影响使用的毛刺以及无机械损伤。5.6 性能要 求 DB36/T 1045 2018 6 开放式循环木质平托盘的额定载荷（R）为1000kg,满足GB/T 4995中规定的抗弯试验、叉举试验、垫块或纵梁抗压试验、堆码试验、底铺板抗弯试验、角跌落试验等各项性能要求。6 试验方 法 6.1 材料 6.1.1 木材抗 弯强 度 木材抗弯强度按GB/T 1936.1的规定进行。6.1.2 木材的 顺纹 抗压 强度 木材的顺纹抗压强度按GB/T 1935的规定进行。6.1.3 木材的 顺纹 抗拉 强度 木材顺纹抗拉强度按GB/T 1938的规定进行。6.1.4 含水率 检测 木材含水率按照EN 13183-2:2002的规定进行。6.1.5 托盘钉 托盘钉的性能、尺寸及公差按照GB 27704的规定执行，托盘钉的规格和使用场合按本标准表2的规定执行。6.2 部件及 木材 质量 检查 在自然光下目测，木材质量中各种缺陷的检量和计算方法可参照GB/T 4823的规定执行。6.3 尺寸公 差及 加工 要求 在自然光线下目测，采用钢板尺、卷尺等检量工具进行逐项检验，精确至0.5mm。6.4 外观质 量检 验 在自然光线下目测。6.5 性能要 求检 测 6.5.1 抗弯试 验 按照GB/T 4996中规定进行。6.5.2 叉举试 验 按照GB/T 4996中规定进行。6.5.3 垫块或 纵梁 抗压 试验 按照GB/T 4996中规定进行。6.5.4 堆码试 验 DB36/T 1045 2018 7 按照GB/T 4996中规定进行。6.5.5 底铺板 抗弯 试验 按照GB/T 4996中规定进行。6.5.6 角跌落 试验 按照GB/T 4996中规定进行。7 检验规 则 开放式循环木质平托盘各项技术指标需通过国家相关权威认证机构的认证，并出具相应检测合格报告。DB36/T 1045 2018 8 A A 附 录 A（规范 性附 录）开放式 循环 木质 平托 盘构 件尺寸 及公 差 A.1 1200mm 1000mm 川字A型 木 质平托 盘构 件尺 寸及 公差 图见图A.1。单位为毫米 图A.1 1200mm 1000mm 川字 A 型 木质 平托 盘构 件尺 寸及公 差 DB36/T 1045 2018 9 A.2 1200mm 1000mm 川字B型 木 质平托 盘构 件尺 寸及 公差 图见图A.2。单位为毫米 图A.2 1200mm 1000mm 川字 B 型 木质 平托 盘构 件尺 寸及公 差 DB36/T 1045 2018 10 A.3 1200mm 1000mm 日字A型 木 质平托 盘构 件尺 寸及 公差 图见图A.3。单位为毫米 图A.3 1200mm 1000mm 日字 A 型 木质 平托 盘构 件尺 寸 及公 差 DB36/T 1045 2018 11 B B 附 录 B（规范 性附 录）开放式 循环 木质 平托 盘布 钉图 B.1 1200mm 1000mm 川字 A 型 木质 平托 盘布 钉图（俯视 图）见 图B.1。单位为毫米 注：图中表示P 2.8776.2 HW型托盘钉。图B.1 1200mm 1000mm 川字A 型木 质平 托盘 布钉 图（俯 视图）DB36/T 1045 2018 12 B.2 1200mm 1000mm川字B型、日字A 型木 质平 托盘 布钉图（俯 视图）见 图B.2。单位为毫米 注1：图中表示P 2.8776.2 HW型托盘钉。注2：图中 o 为P 2.6857.2 HW 型托盘钉。图B.2 1200mm 1000mm 川字B 型、日 字A 型 木质 平托盘 布钉 图（俯视 图）单位为毫米 注：图中表示P 2.8776.2 HW型托盘钉。图B.3 1200mm 1000mm 川字B型 木质 平托 盘布 钉图（仰视图）DB36/T 1045 2018 13 B.4 1200mm 1000mm日字A型木 质平 托盘 布钉 图（仰 视图）见图B.4。单位为毫米 注：图中表示P 2.8776.2 HW型托盘钉。图B.4 1200mm 1000mm 日字A型 木质 平托 盘布 钉图（仰视图）DB36/T 1045 2018 14 C C 附 录 C（规范 性附 录）开放式 循环 木质 平托 盘垫 块尺寸 及公 差 C.1 尺寸及 公差 开放式循环木质平托盘垫块的尺寸及公差如图 C.1所示，尺寸及公差按照表 4规定执行。单位为毫米 图C.1 开放式 循环 木质 平托 盘垫 块尺寸 及公 差 DB36/T 1045 2018 15 参 考 文 献 1 UIC CODE 435-2 Standard of quality for a European flat wood pallet,with four entries and measuring 1000mm1200mm 2 JIS Z 0604-1989 Wooden flat pallet 3 JIS Z 0651-2002 Design criteria of pallet systems 4 ISO 8611-1:2011 Pallets for materials handling-Flat pallets-Part 1:Test methods 5 ISO 8611-2:2011 Pallets for materials handling-Flat pallets-Part 2:Performance requirements and selection of tests _
