空气压缩机节能监测DB11／T 1619-2019.pdf

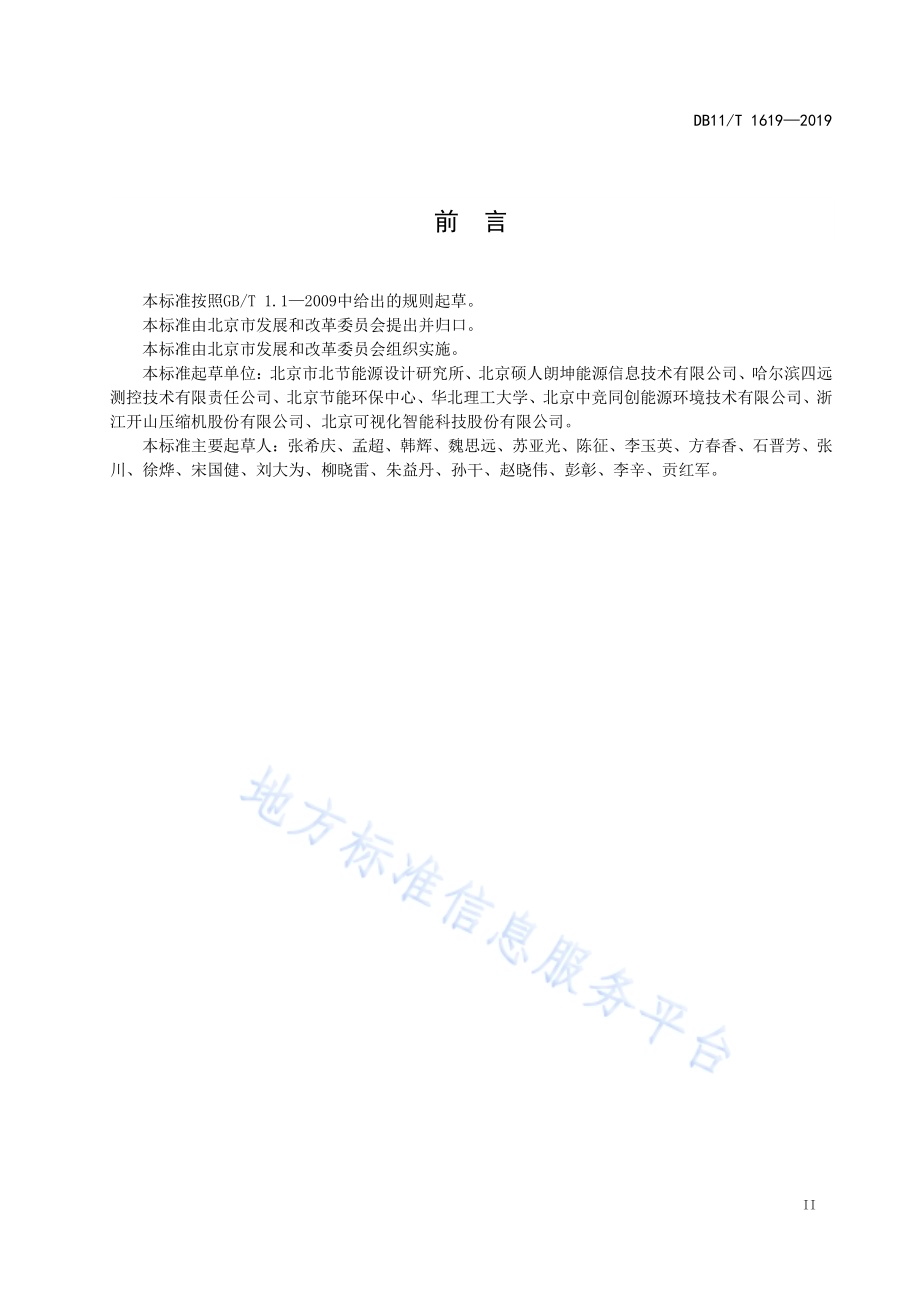

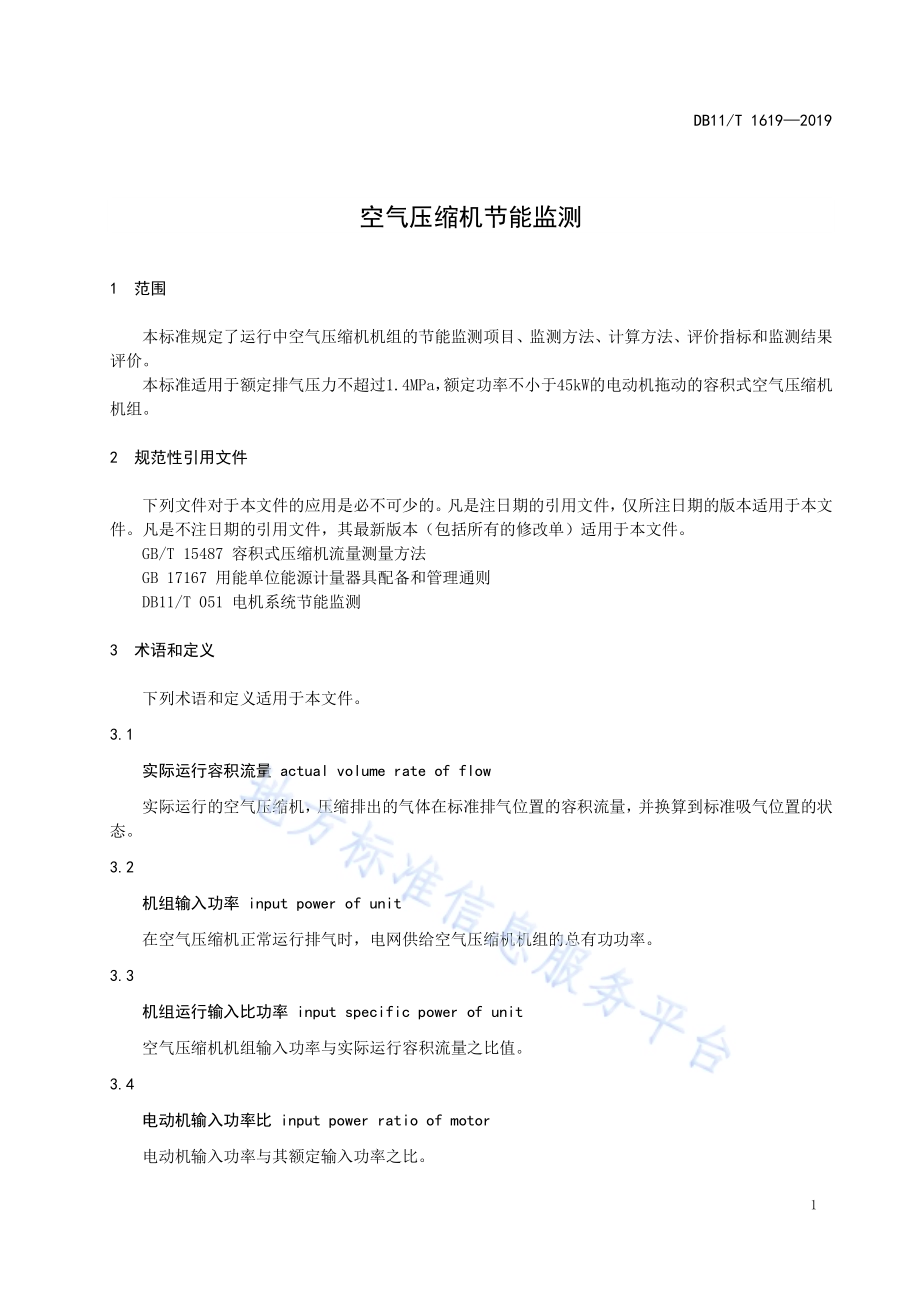

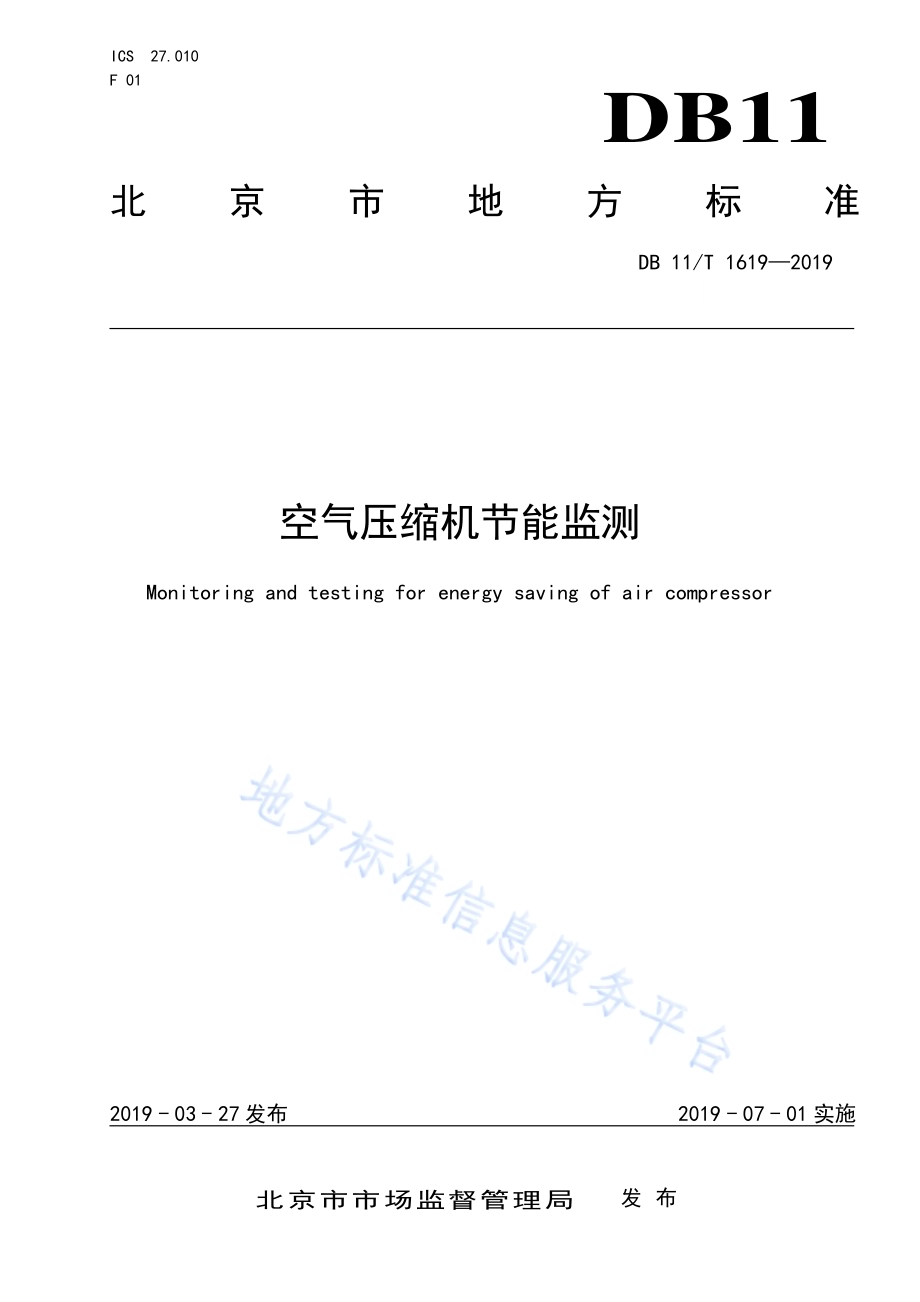

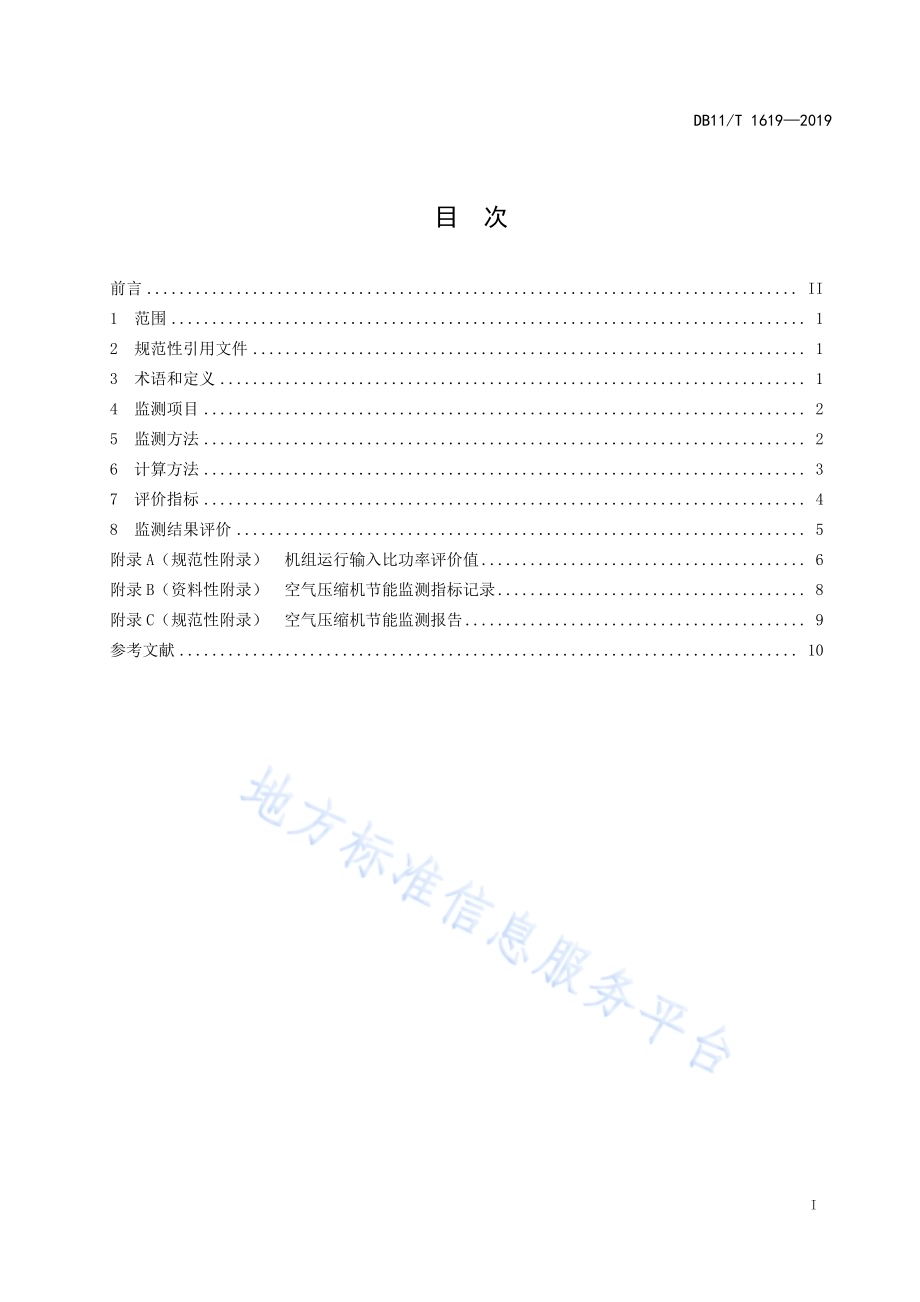

ICS 27.010 F 01 DB11 北 京市 地 方 标 准 DB 11/T 1619 2019 空 气压缩 机节能监 测 Monitoring and testing for energy saving of air compressor 2019-03-27 发布 2019-07-01 实施 北 京 市 市 场 监 督 管 理 局 发布 DB11/T 1619 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 监 测项 目.2 5 监 测方 法.2 6 计 算方 法.3 7 评价 指标.4 8 监 测结 果评 价.5 附录A（规 范性 附录）机组运 行输 入比 功率 评价 值.6 附录B（资 料性 附录）空气压 缩机 节能 监测 指标 记录.8 附录C（规 范性 附录）空气压 缩机 节能 监测 报告.9 参考文 献.10 DB11/T 1619 2019 II 前 言 本标准 按照GB/T 1.1 2009 中给 出的 规则 起草。本标准 由北 京市 发展 和改 革委员 会提 出并 归口。本标 准 由北 京市 发展 和改 革委员 会组 织实 施。本标准 起草 单位：北京 市 北节能 源设 计研 究所、北 京硕人 朗坤 能源 信息 技术 有限公 司、哈 尔滨 四远测控技 术有 限责 任公 司、北京节 能环 保中 心、华北 理工大 学、北京 中竞 同创 能源环 境技 术有 限公 司、浙江开山 压缩 机股 份有 限公 司、北 京可 视化 智能 科技 股份有 限公 司。本标准 主要 起草 人：张希 庆、孟 超、韩辉、魏 思远、苏亚 光、陈征、李 玉英、方春 香、石晋 芳、张川、徐 烨、宋国 健、刘大 为、柳 晓雷、朱 益丹、孙 干、赵 晓伟、彭 彰、李辛、贡红 军。DB11/T 1619 2019 1 空 气压缩 机节能监 测 1 范围 本标准 规定 了运 行中 空气 压缩机 机组 的节 能监 测项 目、监测 方法、计算 方法、评价指 标和 监测 结 果评价。本标准 适用 于额 定排 气压 力不超 过1.4MPa，额 定功 率 不小于45kW 的电 动机 拖动 的容积 式空 气压 缩 机机组。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 15487 容 积式 压缩 机 流量测 量方 法 GB 17167 用能 单位 能源 计 量器具 配备 和管 理通 则 DB11/T 051 电 机系 统节 能 监测 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 实际运 行容 积流 量 actual volume rate of flow 实际运 行的 空气 压缩 机，压缩排 出的 气体 在标 准排 气位置 的容 积流 量，并换 算到标 准吸 气位 置的 状态。3.2 机组 输 入功 率 input power of unit 在空气 压缩 机正 常运 行排 气时，电网 供给 空气 压缩 机机组 的总 有功 功率。3.3 机组运 行输 入比 功率 input specific power of unit 空气压 缩机 机组 输入 功率 与实际 运行 容积 流量 之比 值。3.4 电动机 输入 功率 比 input power ratio of motor 电动机 输入 功率 与其 额定 输入功 率之 比。DB11/T 16192019 2 4 监测项 目 4.1 检查项 目 空气压 缩机 节能 监测 应包 括以下 检查 项目：空气压 缩机、电 动机 不应 是国家 明令 淘汰 的产 品。能源计 量器 具配 备应 符 合GB 17167 对主 要用 能设 备 的要求。室内通 风良 好，吸气 口应 安装在 背阳、无 热源 的场 所。应有完 整的 设备 台账、运 行记录、改 造记 录和 检修 记录。4.2 测试项 目 空气压 缩机 节能 监测 应包 括以下 测试 项目：机组运 行输 入比 功率；电动机 输入 功率 比。5 监测方 法 5.1 监测要 求 5.1.1 拖动电 动机 额定 功率 大 于200kW（含）的 机组 应每 两年 监测一 次；拖 动电 动机 额定 功率小 于 200kW的机组 应每 三年 监 测 一次。5.1.2 节能监 测应 在空 气压 缩机 正常运 行排 气状 态下 进行，且该 工况 应具 有统 计值 的代表 性。5.1.3 对相对 稳定 负荷 的空 气压 缩机，至少 以 30min 为一 个监测 周期；对 不稳 定负 荷的空 气压 缩机，以一个 或几 个负 荷变 化周 期为一 个监 测周 期。5.1.4 一个监 测周 期内，应 同一 时间采 样获 取测 试值，每 个测试 参数 的测 试次 数应 不少 于 3 次，测 试时间间 隔不 少 于5min，以 各组读 数的 算术 平均 值作 为测试 值。5.1.5 测试所 用的 仪表 应满 足测 试项目 的要 求，在检 定/校 准周期 内，准确 度等 级应 不低于 表 1 中的 要求，测 试值 应在 仪表 满量 程的 1/3 到2/3 范围 内。表1 测试仪 表准 确度 等级 要 求 序号 测 试仪表 准 确度 等级 要求 1 温度计 1.0 2 流量计 1.5 3 大气压力表 1.0 4 压力表 1.0 5 有功功率表 1.0 5.1.6 采用在 线监 测数 据时，在 线监测 仪表 应满 足5.1.5 的要求。5.2 测试参 数和 测试 点布 置 5.2.1 测试参 数 DB11/T 1619 2019 3 测试参 数包 括吸 气温 度（xT）、吸气 压力（xP）、排 气 温度（cT）、排气 压力（cP）、机组 输入功率（kW）、排气 容积 流量（cQ）和 吸气 容积 流量（xQ）。5.2.2 测试点 布置 空气压 缩机 和电 动机 的测 试点应 按以 下规 定布 置：a)吸气温 度 和 吸气 压力 的测 试点在 压缩 机标 准吸 气位 置处；b)排气温 度 和 排气 压力 的测 试点在 压缩 机标 准排 气位 置处；c)机组输 入功 率（包括 电控 或调速 装置）的 测试 点在 电动机 配电 装置 的进 线处；d)排气容 积流 量测 试点 按所 使用测 量仪 器的 测试 要求 确定；e)吸气容 积流 量测 试点 按所 使用测 量仪 器的 测试 要求 确定。5.3 实际运 行容 积流 量测 试 实际运 行容 积流 量可 选择 以下方 法测 试：a)按GB/T 15487 喷嘴 法、充罐法、称 瓶法 或气 柜法 规定测试 排 气容 积流 量（cQ）；b)使用其 他流 量计 测试 排气 容积流 量（cQ）；c)下列情 况时 可测试 吸 气容 积流量（xQ）作为 实际 运行 容积流 量（kQ）：无法测试 排 气容 积流 量时；如果泄 漏的 气体 量可 忽略 或可单 独测 出，并且 随后 可以从 吸气 容积 流量 中扣 除时；当吸入 气体 的冷 凝作 用将 导致可 能的 排 气 容积 流量 测试不 精确 时；采用吸 入空 气测 试时，测试 装置 不会 影响 测试。5.4 电动机 输入 功率 比测 试 电动机 输入 功率 比（）应 按DB11/T 051-2015 的规 定 测试计 算。6 计算方 法 6.1 实际运 行容 积流 量计 算 测试排气 容积 流 量（cQ），按照公 式（1）计算 实际 运 行容积 流量（kQ）。x cc xc kP TP TQ Q.(1)式中：kQ 实际 运行 容积 流量，单位为 立方 米每 分（m3/min）；cQ 排气 容积 流量，单 位 为立方 米每 分（m3/min）；DB11/T 16192019 4 xT 吸气 温度，单 位为 开 氏 温度（K）；cT 排气 温度，单 位为 开 氏温度（K）；xP 吸气 压力（绝 对压 力），单 位为 兆帕（MPa）；cP 排气 压力（绝 对压 力），单 位为 兆帕（MPa）。6.2 机组运 行输 入比 功率 计算 机组运 行输 入比 功率（q）应按公 式（2）计算。kkQWk q.(2)式中：q 机组 运行 输入 比功 率，单位 为千 瓦分 每立 方米kW/(m3/min)；kW 机组 输 入功 率，单位 为千瓦（kW）；kQ 实 际运 行容 积流 量，单位为 立方 米每 分（m3/min）；k 压 力修 正系 数，在 额 定排气 压力（EP）下工 作时，k=1。对于 其它 工作 压力，k 应按式（3）计算：x x c xEP P P PPk/ln 101.0 10 ln.(3)式中：EP 额 定排 气压 力，单位 为兆帕（MPa）；cP 排 气压 力，单位 为兆 帕（MPa）；xP 吸 气压 力，单位 为兆 帕（MPa）。7 评价指 标 空气压 缩机 的节 能监 测测 试项目 评价 指标 应满 足表2 要求。表2 节能监 测评 价指 标及 评价 值要求 序号 空 气压缩机 评价指 标 评价 值要求 1 机组运行 输入比功率（q）不高于附录 A 的评价值 2 电动机 输入功率比（）65%DB11/T 1619 2019 5 8 监测结 果评 价 8.1 监测机 构应 如实 填写 空气 压缩机 节能 监测 指标 记录 表，监 测指 标记 录表 参见 附录 B。8.2 监测机 构在 空气 压缩 机节 能监测 报告 中应 做出 检查 和测试 项合 格或 不合 格的 评价，节能 监测 报告见附 录C。8.3 空气压 缩机 节能 监测 检查 项目和 测试 项目 均合 格方 可认为 节能 监测 结果 合格。DB11/T 16192019 6 A A 附 录 A（规范 性附 录）机组运行 输 入比 功率 评价 值 空气压 缩机 机组 运行 输入 比功率 评价 指标 的评 价值 如表A.1、表A.2 和表A.3 所 示。表A.1 一般用 固定 的往 复活 塞空 气压缩 机的 评价 值 额定功率（kW）额定排气压力（MPa)0.7 0.8 1 1.25 机组输入比功率 kW/(m3/min)水冷 有油 水冷 无油 风冷 有油 水冷 有油 水冷 无油 水冷 有油 水冷 无油 风冷 有油 水冷 有油 水冷 无油 风冷 有油 45 6.35 6.76 7.17 6.78 7.20 7.55 8.04 8.54 8.45 9.00 9.55 55*6.32 6.73 7.14 6.74 7.18 7.53 8.01 8.51 8.43 8.97 9.50 55 6.03 6.55 7.14 6.44 6.99 7.17 7.80 8.50 8.04 8.73 9.50 63 6.03 6.55 7.14 6.44 6.99 7.17 7.80 8.50 8.04 8.73 9.50 75 6.02 6.54 7.13 6.43 6.80 7.18 7.79 8.49 8.03 8.72 9.50 90 5.96 6.49 6.36 6.92 7.10 7.71 7.94 8.63 110 5.94 6.37 6.34 6.79 7.07 7.58 7.91 8.48 132 5.94 6.34 6.34 6.76 7.04 7.54 7.88 8.45 160 5.94 6.31 6.34 6.72 7.00 7.51 7.83 8.40 200 5.93 6.31 6.33 6.72 7.00 7.46 7.83 8.35 250 5.93 6.27 6.33 6.68 7.00 6.37 7.83 8.25 315 5.89 6.20 6.29 6.61 7.00 7.38 7.83 8.25 355 5.88 6.18 6.28 6.59 7.00 7.33 7.83 8.25 400 5.37 6.17 6.27 6.58 7.00 7.38 7.83 8.25 450 5.83 6.10 6.22 6.50 500 5.82 6.09 6.21 6.49 560 5.81 6.08 6.20 6.48 注：对55kW 档.带*号指单作用空 压机。不带*号指双作用空压机。DB11/T 1619 2019 7 表A.2 一般用 喷油 螺杆 空气 压缩 机和喷 油单 螺杆 空气 压缩 机的评 价值 额定功率（kW）额定排气压力（MPa）0.7 0.8 1 1.25 机组输入比功率 kW/(m3/min)水冷 风冷 水冷 风冷 水冷 风冷 水冷 风冷 45 7.90 8.30 8.40 8.80 9.80 10.20 10.90 11.50 55 7.50 7.80 8.00 8.30 9.30 9.80 10.40 11.00 63 7.50 7.80 8.00 8.30 9.30 9.80 10.40 11.00 75 7.50 7.80 8.00 8.30 9.30 9.80 10.40 11.00 90 7.50 7.80 8.00 8.30 9.30 9.80 10.40 11.00 110 7.10 7.50 7.50 8.00 9.00 9.50 10.00 10.60 132 7.10 7.50 7.50 8.00 9.00 9.50 10.00 10.60 160 7.10 7.80 7.50 8.00 9.00 9.50 10.00 10.60 200 6.70 7.10 7.40 7.80 8.30 9.30 9.70 10.40 250 6.70 7.10 7.40 7.80 8.80 9.30 9.70 10.40 315 6.70 7.10 7.40 7.80 8.80 9.30 9.70 10.40 355 6.30 7.00 8.40 9.30 400630 6.30 7.00 8.40 9.30 表A.3 般用 喷油 滑片 空气 压缩 机的评 价值 额定功率（kW）额定排气压力（MPa）0.4 0.5 0.7 1 0.4 0.5 0.7 机组输入比功率 kW/（m3/min)额定转速1500r/min 额定转速1500r/min 水冷 风冷 风冷 水冷 风冷 风冷 水冷 风冷 风冷 水冷 风冷 45 7.00 7.30 7.60 8.30 8.50 7.40 7.50 7.80 8.60 8.90 55 6.90 7.00 8.00 8.20 7.10 7.20 8.40 8.60 63 6.90 7.00 8.00 8.20 7.10 7.20 8.40 8.60 75 6.90 7.00 8.00 8.20 7.10 7.20 8.40 8.60 90 6.70 6.80 7.80 8.00 6.90 7.00 8.20 8.40 110 6.70 6.80 7.80 8.00 6.90 7.00 8.20 8.40 132 6.50 6.70 7.50 7.90 6.70 6.90 7.90 8.20 160 6.50 6.60 7.50 7.80 6.60 6.90 7.80 8.20 DB11/T 16192019 8 B B 附 录 B（资料 性附 录）空气压 缩机 节能 监测 指标 记录 空气压 缩机 节能 监测 指标 记录表 如表B.1 所示。表B.1 空气压 缩机 节能 监测 指标 记录表 地点 时间 空压机编号 空压机名称型号 冷却方式 额定排气流量（m3/min）电机型号 额定效率（%）额定功率（kW）测试仪器仪表说明：序号 项目 符号 单位 数据来源 数值 备注 1 吸气温度 xt C 实测 1 吸气温度 xT K 计算 xT=xt+273.15 2 吸气压力 xP MPa 实测 3 排气温度 ct C 实测 3 排气温度 cT K 计算 cT=ct+273.15 4 排气压力 cP MPa 实测 5 额定排气压力 EP MPa 查表 6 机组输入功率 kW kW 实测 7 排气容积流量 cQ m3/min 实测 8 吸气容积流量 xQ m3/min 实测 9 实际容积流量 kQ m3/min 计算 10 电动机输入功率比%计算 11 机组运行输入比功率 q kW/(m3/min)计算 监测人员（签字）：复核人员（签字）：DB11/T 1619 2019 9 C C 附 录 C（规范 性附 录）空气压 缩机 节能 监测 报告 空气压 缩机 节能 监测 报告 如表C.1 所 示。表C.1 空气压 缩机 节能 监测 报告 委托单位 监测日期 被监测单位 监测依据 监测地点 空 气压缩机 参数 设备名称 设备类型 冷却方式 额定排气压力（MPa）额定功率（kW）设备用途 监 测项目 序号 检 查项目 检 查结果 1.1 空气压缩机、电动机 不应是国家明令淘汰的产品；1.2 能源计量仪表配备应符合 GB 17167 对主要用能设备的要求；1.3 室内通风良好，压缩机吸气口应安装在背阳、无热源的场所；1.4 应有完整的设备台账、运行记录、改造记录和检修记录。序号 测 试项目 测 试结果 评 价指标 结 果评价 2.1 电动机输入功率比（）65%2.2 机组运行输入比功率（q）不高于附录A 评价值 监测结果评价及改进建议：监测单位：（盖章）年 月 日 编制：审核：批准：DB11/T 16192019 10 参 考 文 献 1 GB19153-2009 容积 式 空气压 缩机 能效 限定 值及 能效等 级 2 GB/T 16665-2017 空 气压缩 机组 及供 气系 统节 能监测 _
