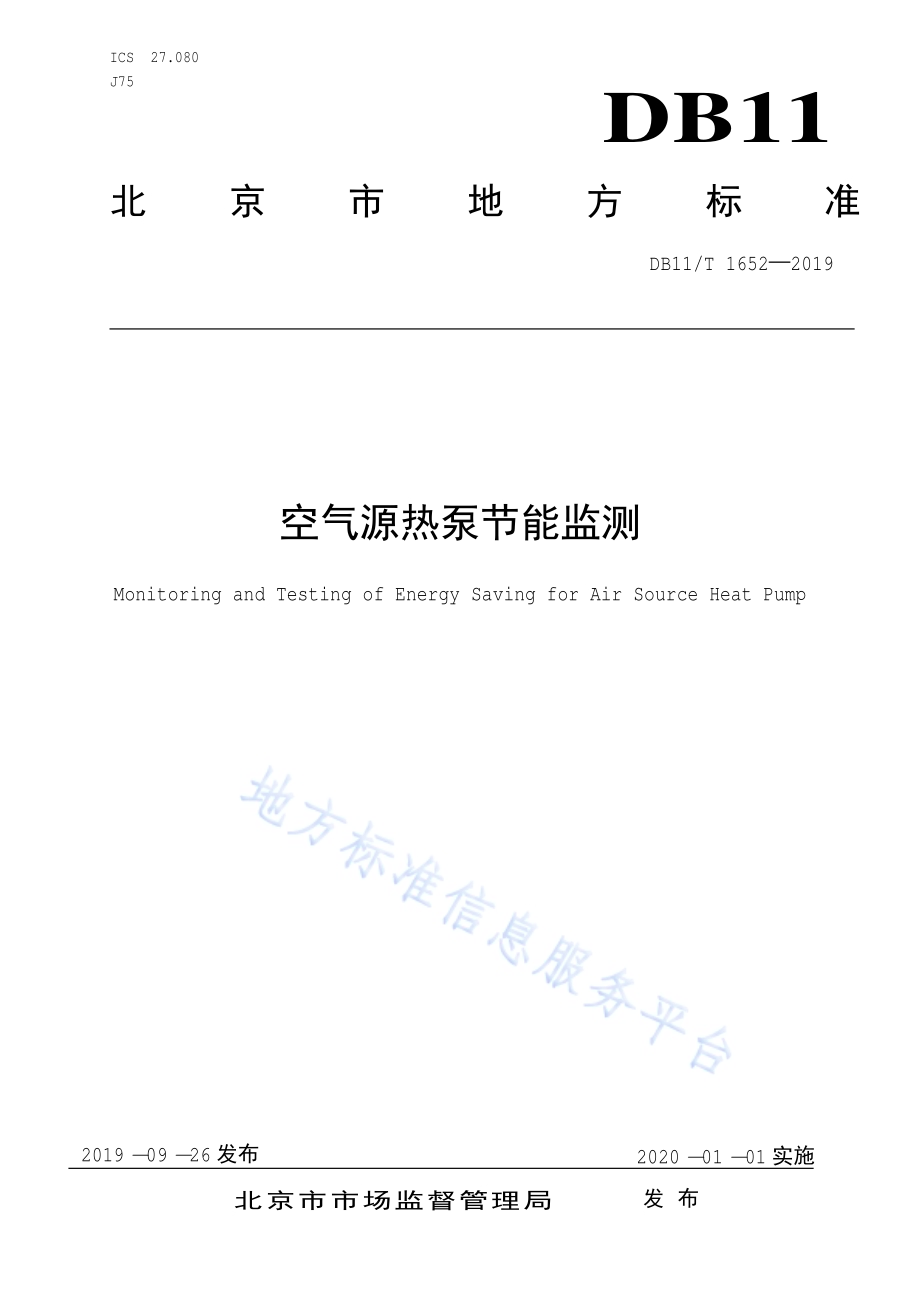

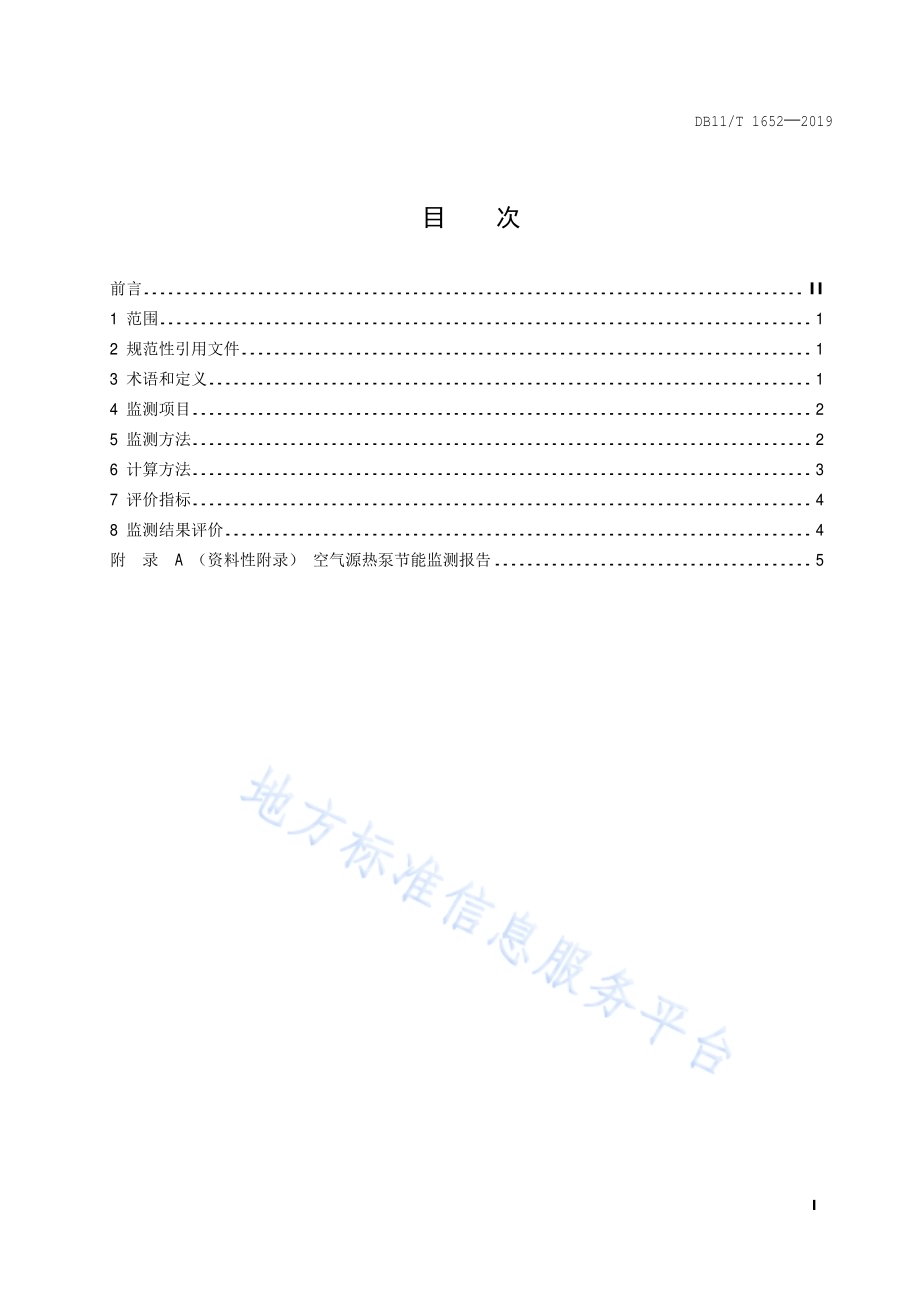

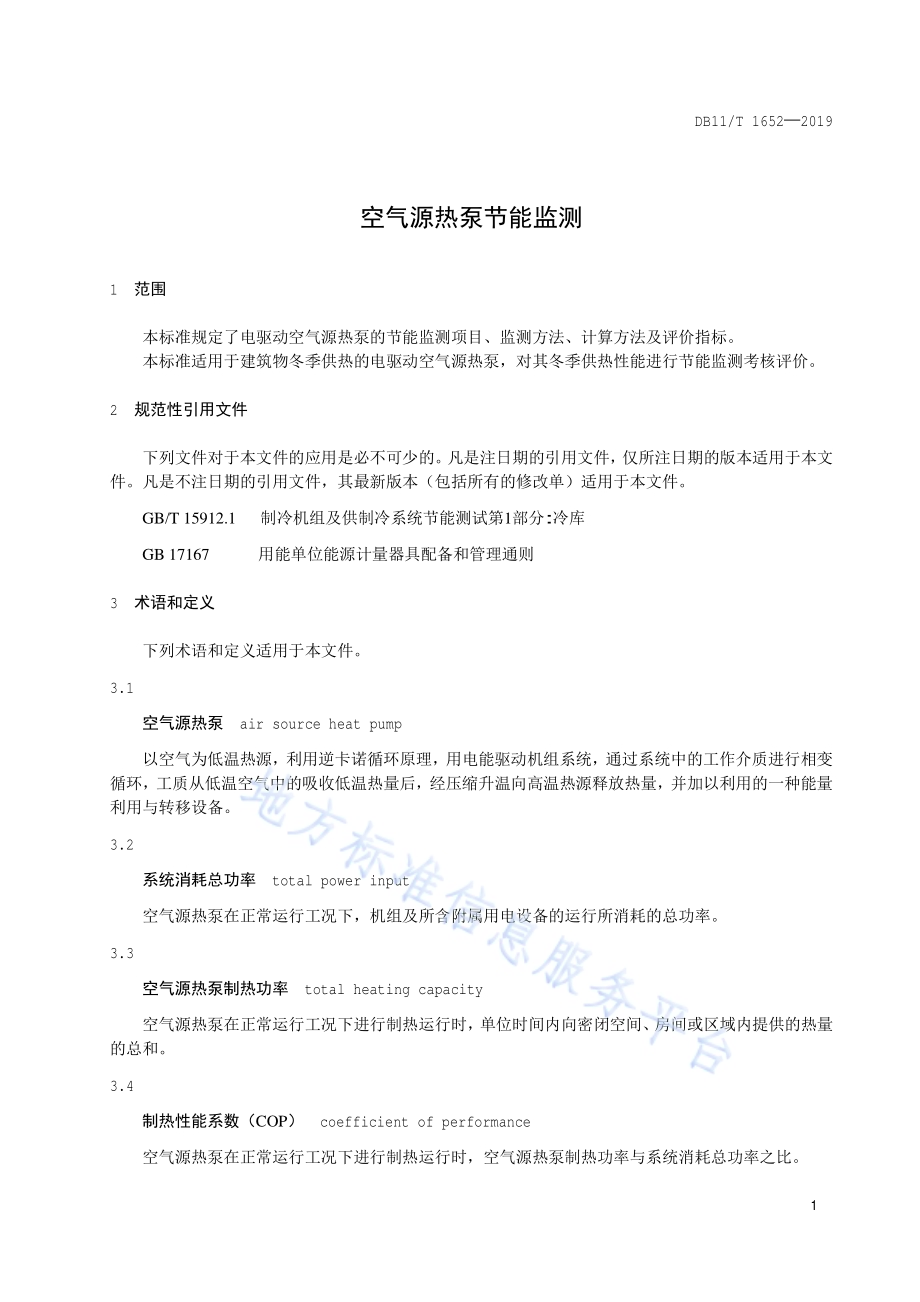

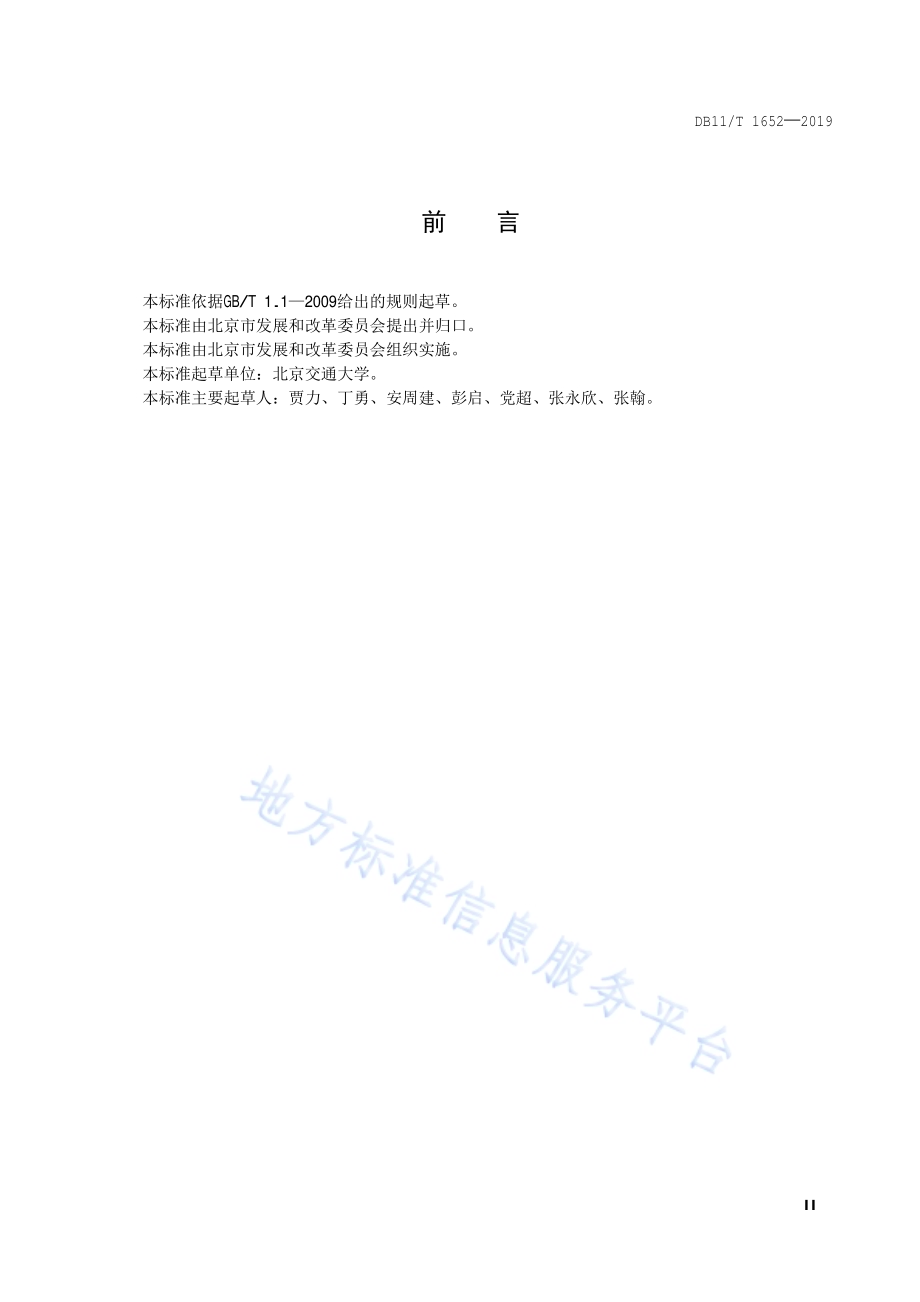

ICS 27.080 J75 DB11 北京市地方标准 DB11/T 1652 2019 空气源热泵节能监测 Monitoring and Testing of Energy Saving for Air Source Heat Pump 2019-09-26发布 2020-01-01实施 北京市市场监督管理局 发布 DB11/T 1652 2019 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.2 5 监测方法.2 6 计算方法.3 7 评价指标.4 8 监测结果评价.4 附 录 A（资料性附录）空气源热泵节能监测报告.5 DB11/T 1652 2019 II 前 言 本标准依据 GB/T 1.1 2009给出的规则起草。本标准由北京市发展和改革委员会提出并归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京交通大学。本标准主要起草人：贾力、丁勇、安周建、彭启、党超、张永欣、张翰。DB11/T 1652 2019 1 空气源热泵节能监测 1 范围 本标准规定 了电驱动 空气源热泵的节能监测项目、监测方法、计算方法 及 评价指标。本标准 适 用 于 建 筑物冬季供 热的 电驱动 空气源热泵，对其冬季供 热性能 进行 节能监测 考核 评价。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所有 的 修 改单）适 用 于 本文件。GB/T 15912.1 制冷机 组 及供制冷系统 节能测 试第 1部分:冷库 GB 17167 用能单位能源计 量器具配备 和 管理 通则 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 空气源热泵 air source heat pump 以 空气 为低温 热源，利 用 逆卡诺循环原理，用 电 能 驱动机 组 系统，通 过系统中 的 工作介质进行相变循环，工质从低温 空气 中 的 吸收低温 热 量后，经压缩升温向高温 热源 释放 热 量，并 加以利 用的 一种 能 量 利 用 与转移设 备。3.2 系统消耗总功率 total power input 空气源热泵 在正常运 行工 况 下，机 组 及所 含 附 属 用 电 设 备 的 运 行所 消耗 的 总功率。3.3 空气源热泵制热功率 total heating capacity 空气源热泵 在正常运 行工 况 下进行制 热 运 行 时，单位 时间内 向 密闭 空 间、房间或区域内 提 供 的热 量 的 总 和。3.4 制热性能系数（COP）coefficient of performance 空气源热泵 在正常运 行工 况 下进行制 热 运 行 时，空气源热泵 制 热 功率与 系统 消耗总功率之比。DB11/T 1652 2019 2 4 监测项目 4.1 检查项目 现场检查 项目 包括：检查 空气源热泵安 装 位 置；检查 空气源热泵 室外 机 换 热 器；检查 空气源热泵 及 附 属 用 电 设 备；检查 空气源热泵 工作介质管 路 是 否采取保 温 措 施。4.2 测试项目 现场 测 试 项目 包括：空气源热泵 系统 消耗总功率；室内、室外 环 境 温 度；室外风速；空气源热泵 供 水 温 度；空气源热泵 回水 温 度；空气源热泵 循环 水流 量；制 热性能 系 数。5 监测方法 5.1 测试条件 应 在被 监测 设 备 正常运 行 且运 行工 况稳 定的 条 件 下进行 测 试。制 热性能 系 数 测 试应 在室外干球 温 度 7 2 范围 内 进行，按 GB/T 15912.1规定的测 试 条 件，测 试 时室外 环 境风速 应不 大 于 3m/s。5.1.1 测试仪表应满足测试项目的要求，并应在检定/校准周期内。5.1.2 测试仪表应符合表 1的规定 按 GB 17167对 计 量器具 准 确度等级 的要 求，测 试 仪表 应 满足表 1要 求：表 1 测试仪表技术要求 仪 器 设 备 名称 测 量 参数 准 确度等级 最 大 允许误差 电 能 质量分 析仪 有 功功率 2.0-温 度记 录 仪 温 度-0.2 流 量 计 循环 水流速 2.0-风速仪 室外风速 2.0-5.2 测试方法 5.2.1 系统消耗总功率 DB11/T 1652 2019 3 使 用 电 能 质量分 析仪现场 测 试 空气源热泵的 系统 消耗总功率。将 空气源热泵的 电 源 端接入 电 能 质量分 析仪，直接 测 试 并 读取 有 功 电量 参数，测 试 时间 为 持续 测 试 至 少 60min，间隔 不 大 于 10min记 录 一次，取 测 量 结果的算术 平均值。5.2.2 室内温度 使 用 温 度记 录 仪 进行 室内 温 度 测 量，室内 测 点 安 装在至 少 距离散 热 器 0.5m远处。测 试 时间 为 持续 测量 至 少 60min，间隔 不 大 于 10min记 录 一次，取 测 量 结果的算术 平均值。5.2.3 室外温度 使 用 温 度记 录 仪 进行 室外 温 度 测 量，室外 测 点 安 装在至 少 距离 室外 机 0.5m远处，注 意 室外 机 的 排 风 及 太阳辐射 不应对 测 量 结果 产生影响。测 试 时间 为 持续 测 量 至 少 60min，间隔 不 大 于 10min记 录 一次，取 测 量 结果的算术 平均值。5.2.4 室外风速 使 用 风速仪 对 空气源热泵 室外 侧 的 风速 进行 测 量，室外 测 点 安 装在至 少 距离 室外 机 0.5m远处，注 意室外 机 的 排 风 不应对 测 量 结果 产生影响。测 试 时间 为 持续 测 量 至 少 60min，间隔 不 大 于 10min记 录 一次，取 测 量 结果的算术 平均值。5.2.5 供水、回水参数 使 用 温 度记 录 仪、流 量 计 对 空气源热泵的 供 水 温 度、回水 温 度 及循环 水流 量进行 测 量。测 试 时间 为持续 测 量 至 少 60min，间隔 不 大 于 10min记 录 一次，取 测 量 结果的算术 平均值。6 计算方法 6.1 空气源热泵制热功率的计算方法 空气源热泵 制 热 功率 应 按 公式（1）进行 计算：()12/3600pQcvtt r=-.(1)式 中：Q-空气源热泵 制 热 功率，单位 为 千瓦（kW）；c p-循环 水 的定 压 比 热 容，单位 为 千焦每千克每摄氏 度（kJ/（kg）；v-循环 水流 量，单位 为 立 方 米每小 时（m3/h）；-测 量 点 处 温 度 和 压 力 条 件 下 的 循环 水 的 密度，单位 为 千克每立 方 米（kg/m3）；t 1-供 水 温 度，单位 为 摄氏 度（）；t 2-回水 温 度，单位 为 摄氏 度（）。6.2 制热性能系数计算方法 制 热性能 系 数（COP）应 按 公式（2）计算：QCOPW=.(2)DB11/T 1652 2019 4 式 中：Q-空气源热泵 制 热 功率，单位 为 千瓦（kW）；W-系统 消耗总功率，单位 为 千瓦（kW）。7 评价指标 7.1 空气源热泵节能监测 制 热性能 系 数 指标 应 符合 表 2的要 求。表 2 空气源热泵节能监测制热性能系数指标 制 热性能 系 数（COP）3.6 8 监测 结果 评价 8.1 根 据 4.1的要 求 对 空气源热泵 进行 检查，检查 结果 应 符合 以下 要 求：空气源热泵安 装 位 置 合 理；空气源热泵 室外 机 换 热 器 清洁程 度 良好；空气源热泵 及 附 属 用 电 设 备应不 属 于 国家明令淘汰 的 产品；空气源热泵 工作介质管 路采取 有 效 保 温 措 施。8.2 运 行 测 试 结果 应 符合 7.1中 的评价指标要 求。8.3 监测 机 构 在 监测报告 中应 做 出监测结果 合格 或 不 合格 的评价，提出改 进 建 议，并 针 对 空气源热泵 运 行中 存 在 的 问题，制 定 具 体 的热泵 运 行 策略。8.4 空气源热泵节能监测报告 格式 参 见 附录 A。DB11/T 1652 2019 5 A 附 录 A（资料 性 附录）空气源热泵节能监测 报告 报告 编号：委 托 单位 监测 日期 被 监测单位 监测依据 空气源热泵 参数 设 备 名称 设 备 编号 规 格型号 额 定 制 热 量 压缩机 类型 工作介质 类型 测 试 运 行 条 件 室外 环 境 温 度 室外风速 检查项目 序号 检查 项目 检查 结果 1 检查 空气源热泵安 装 位 置 是 否 合 理 2 检查 空气源热泵 室外 机 换 热 器 清洁程 度 3 检查 空气源热泵 及 附 属 用 电 设 备是 否属 于 国家明令淘汰产品 4 检查 空气源热泵 工作 媒 介管 路 是 否采取保 温 措 施，措 施 是 否 有 效 测试项目 序号 测 试 项目 单位 测 试 结果 1 系统 消耗总功率 kW 2 室内 环 境 温 度 3 室外 环 境 温 度 4 室外风速 m/s 5 空气源热泵 供 水 温 度 6 空气源热泵 回水 温 度 7 循环 水流 量 m3/h 评价指标 序号 指标 名称 单位 测 试 结果 指标 结果评价 1 制 热性能 系 数（COP）W/W 监测结果评价 及 改 进 建 议：DB11/T 1652 2019 6 空气源热泵 运 行 策略：监测单位：（盖章）年 月 日（可 附 页）编 制 人：审 核：批 准：
