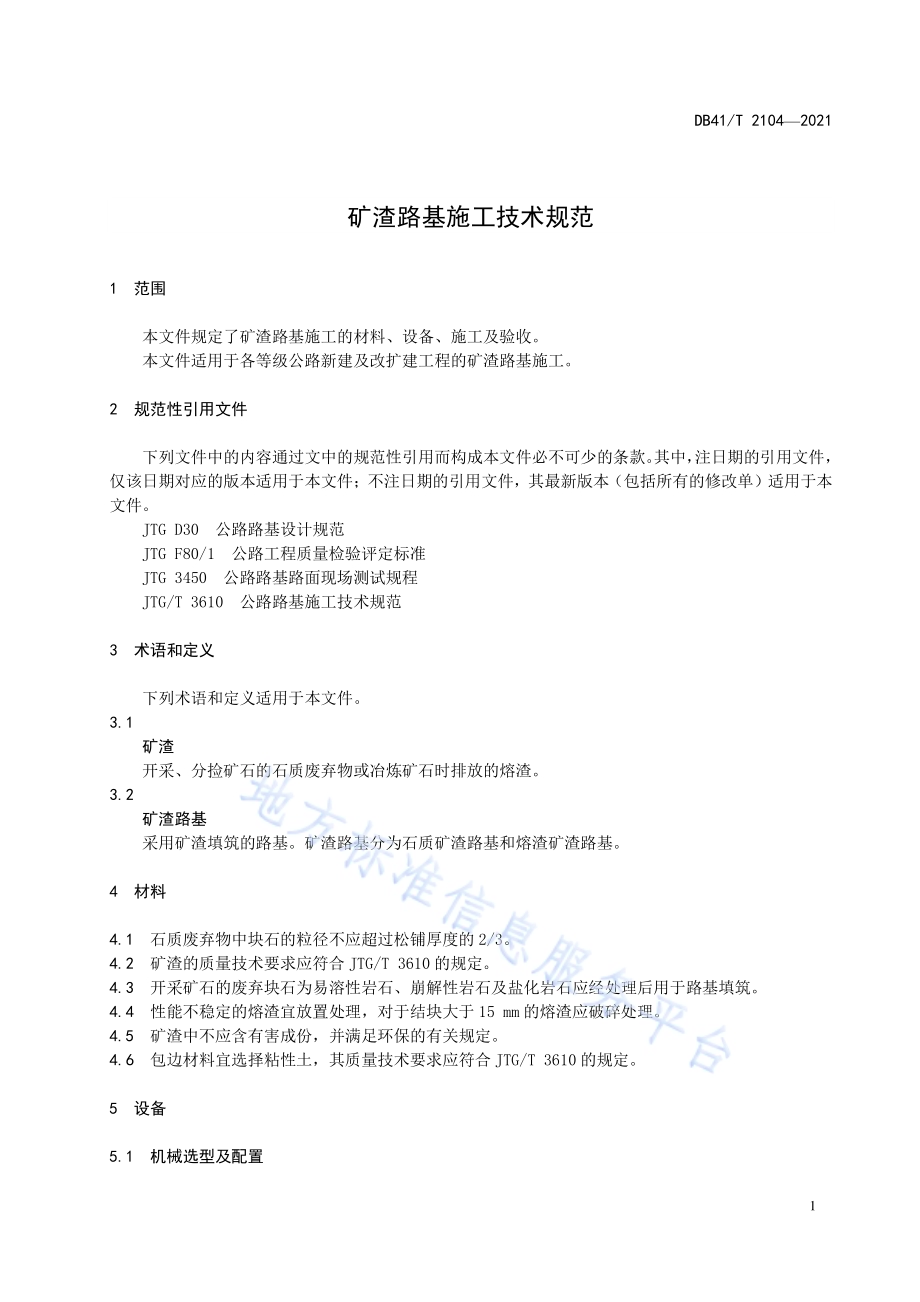

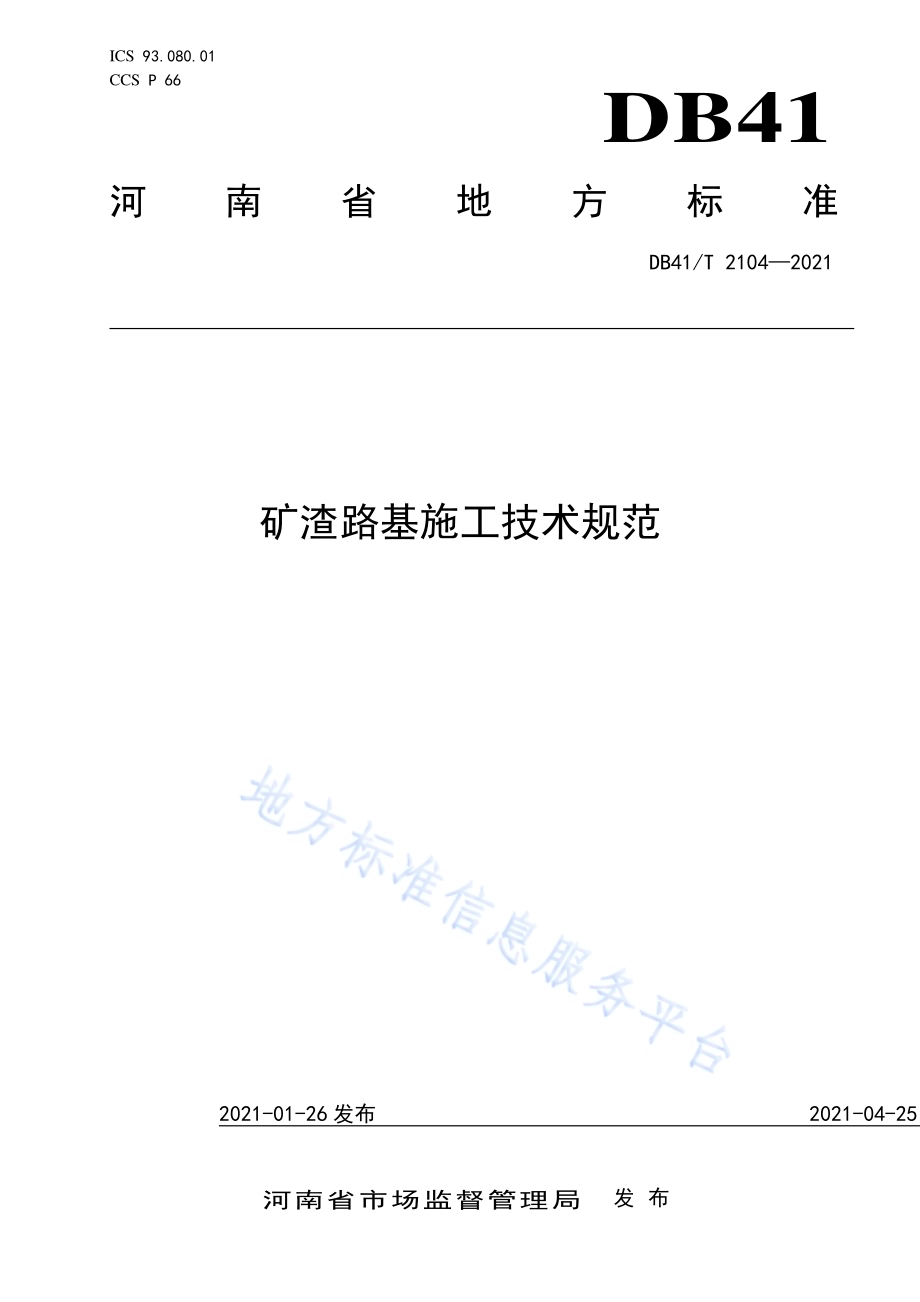

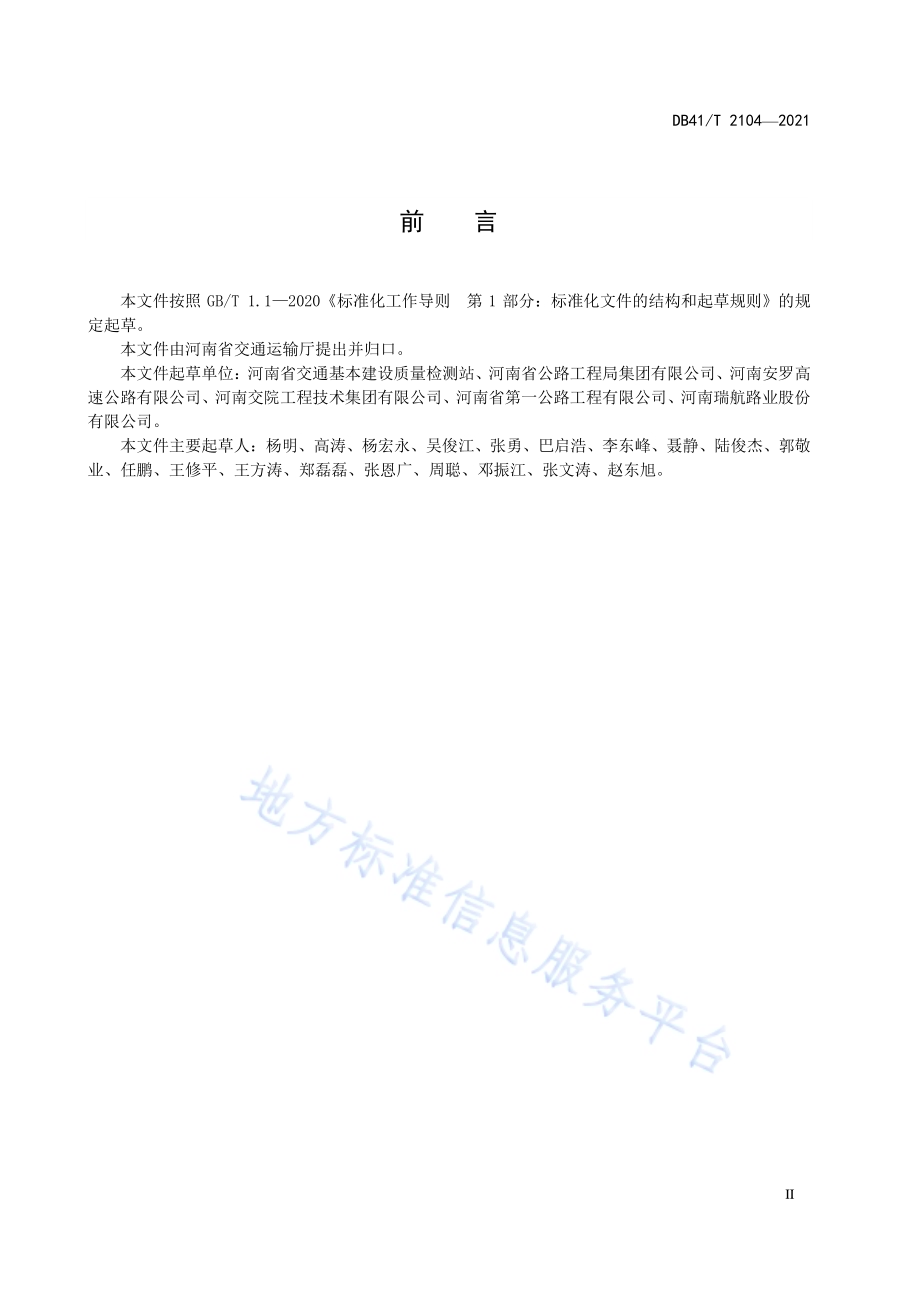

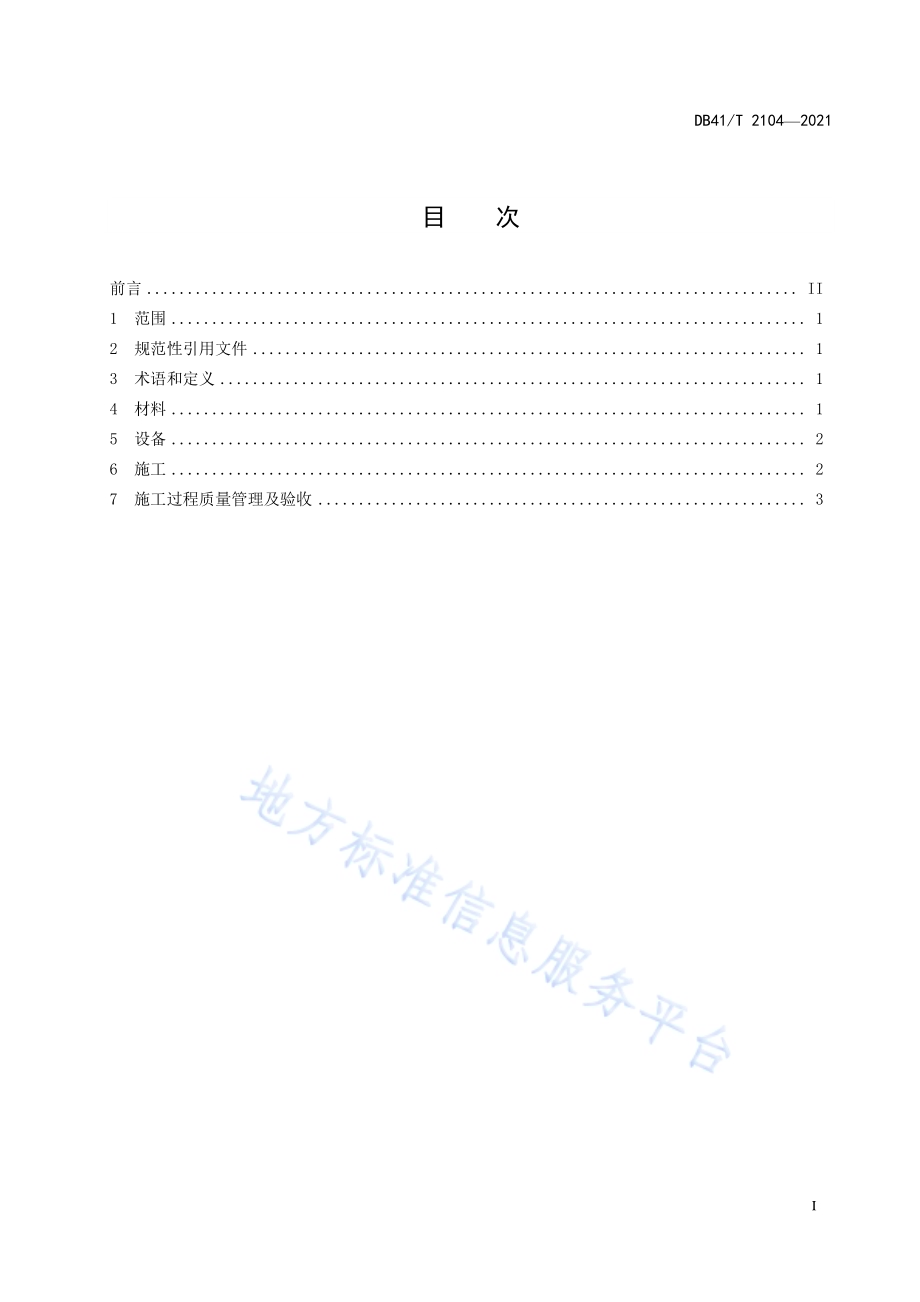

ICS 93.080.01 CCS P 66 DB41 河南省地方标准 DB41/T 2104 2021 振动拌和 骨架密实 水泥稳定 碎石基层 矿渣路基 施工技术 规范 2021-01-26 发布 2021-04-25 实施 河 南 省 市 场 监 督 管 理 局 发布 DB41/T 2104 2021 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 材料.1 5 设备.2 6 施工.2 7 施 工过 程质 量管 理及 验收.3 DB41/T 2104 2021 II 前 言 本文件 按 照 GB/T 1.1 2020 标 准化 工作 导则 第 1 部 分：标准 化文 件的 结 构和起 草规 则 的规定起草。本文件 由河 南省 交通 运输 厅提出 并归 口。本文件 起草 单位：河南 省 交通基 本建 设质 量检 测 站、河 南省 公路 工程 局集 团 有限公 司、河 南安 罗高速公路 有限 公司、河南 交 院工程 技术 集团 有限 公司、河 南省 第一 公路 工程 有 限公司、河南 瑞航 路业 股 份有限公 司。本文件 主要 起草 人：杨明、高涛、杨 宏永、吴 俊江、张勇、巴 启浩、李 东峰、聂静、陆 俊杰、郭敬业、任鹏、王修 平、王方 涛、郑 磊磊、张 恩广、周 聪、邓 振江、张 文涛、赵 东旭。DB41/T 2104 2021 1 矿 渣路基 施工技术 规范 1 范围 本 文件 规定 了 矿 渣路 基施工 的材 料、设备、施 工 及 验收。本 文件 适用 于 各 等级 公路 新建及 改扩 建工 程 的 矿渣 路基施 工。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件 必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。JTG D30 公路 路基 设计 规 范 JTG F80/1 公 路工 程质 量 检验评 定标 准 JTG 3450 公路 路基 路面 现场测 试规 程 JTG/T 3610 公 路路 基施 工技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 矿渣 开采、分捡 矿石 的 石 质废 弃物 或 冶炼 矿石 时排 放的 熔渣。3.2 矿渣路 基 采用矿 渣填 筑的 路基。矿 渣路基 分为 石质 矿渣 路基 和熔渣 矿渣 路基。4 材料 4.1 石质 废弃 物中块 石 的 粒径 不 应超 过松 铺厚 度 的2/3。4.2 矿渣 的质 量技 术要 求 应符合 JTG/T 3610 的规 定。4.3 开采 矿石 的废 弃 块 石 为 易溶 性岩 石、崩解 性岩 石及盐 化岩 石 应 经处 理后 用于路 基填 筑。4.4 性能 不稳 定的 熔渣 宜 放置处理，对于 结块 大于15 mm 的熔 渣 应 破碎 处理。4.5 矿渣 中 不 应含 有害 成 份，并 满足 环保 的有 关规 定。4.6 包边 材料 宜选 择粘 性 土，其 质量 技术 要求 应符合 JTG/T 3610 的规 定。5 设备 5.1 机械选 型及 配置 DB41/T 2104 2021 2 5.1.1 施工机 械数 量应 根据 工程 量、路 基宽 度、填筑 厚度、工期 等要求 并 通过 试验 段结果 进行 配置。5.1.2 熔渣矿渣 路基 每 个作 业面 宜 配置 两 台26 t 以 上的 单 钢轮振 动压 路机。5.1.3 挖掘机、装 载机、运 输车 辆、平 地机、推 土机、洒 水车及 小型 压实 机具 等，数量应 与压 路机 相匹配。5.2 机械性 能要 求 5.2.1 压路机 的自 重和 激振 力应 满足压 实厚 度要 求。5.2.2 26 t 以上 的单 钢轮 振动 压 路机 激 振力 不 应 小于 320 kN。5.2.3 单钢轮 振动 压路 机宜 安装 碾压控 制软 件，应实 现全 液压控 制，具备0 km/h 12 km/h 无级 变速，激振力、振 频和 振幅 可调，喷水 量大 小可 调且 可雾 化自动 喷水。6 施工 6.1 一般规 定 6.1.1 熔渣矿渣 路基 宜 包边 处理，包边 的宽 度应 根据 熔渣 的性质 及路 基填 筑高 度经 试验确 定。包边 宜与主路 基同 步施 工。6.1.2 石质矿 渣路 基 应 进行 边坡 防护，边坡 防护 方案 应根 据路基 填筑 高度 经试 验确 定。6.1.3 矿渣路基 宜 连续 施工。6.2 施工准 备 6.2.1 施工前 应对 施工 人员 进行 技术交 底。6.2.2 应 按JTG/T 3610 要 求对 沿 线导线 点和 水准 点进 行复 测，并 根据 具体 施工 段落 适当加密。6.2.3 应对路 基原 地面 进行 复测，核对或 补充 横断 面，发现 和 设计图 纸不 符时，应 查明 原 因及时 处理；并应在 主线 确定 控制 点及 布置图。6.2.4 施工前，应 对路 基基 底土 进行相 关土 工试 验。6.2.5 应按照 JTG D30 要求 对计 划 采用 的路 基矿渣 填 料进 行 颗粒 组成、强度、溶解 性、烧 失量 等试验。6.2.6 施工前 应对 施工 设备 进行 全面检 查。6.2.7 施工前 应编 制施 工组 织设 计。6.2.8 施工前 应做 试验 段，确定 机械施 工参 数、施工 工艺、碾压 遍数、松铺 厚度、最佳 含 水率、包 边宽度、边坡 防护 方案 等。6.3 施工放 样 6.3.1 在路堤 填筑 前，应根 据路 基设计 宽度 及 边 坡坡 度每隔 20 m 放 样出 路基 坡脚 线 并 标示。6.3.2 应 根据 路基 坡脚 线 和 边坡 坡度确定 每 层的 路堤 填筑 边线。6.3.3 设置包 边时，应 标示 出 路 堤填筑 边线、包 边作 业区 域和熔渣 矿渣 填 筑区 域。6.4 布料 6.4.1 矿渣路 基填 筑前，应 先用 石灰线 标示 方格 网。6.4.2 宜以每 个方 格一 车矿渣 的 原则在 路基 全断 面，根据 自卸车 的装 载量 和松 铺厚 度确定 方格 网及包边区域 的长 度、宽度。6.4.3 应 根据 路基 宽度 和作 业能 力计算 每天 的 工 程量，进 而确定 运输 车数 量。DB41/T 2104 2021 3 6.4.4 自卸车 向方 格中 部卸料，先由推 土机 粗平，粗 平后 应对矿渣 的 含水 率进 行检 测，确 保在 最佳 含水率范 围内 压实。6.5 整平 6.5.1 应用推 土机 将粗平 后的 矿渣 推平，可 使用 平地 机，装载机 配合。6.5.2 整平时 应 遵 循“先中 间、后两边”的 原则，在 纵向 根据设 计高 程整 平，在横向 保持 横坡 度满 足设计要 求。6.5.3 应根据 地面 标高 及填 筑高 度计算 出每 层控 制高 度。6.6 碾压 6.6.1 一般规 定 6.6.1.1 按“先边 后中，先慢后 快，先静 后振”的 原则纵 向进 退式 碾压。6.6.1.2 横向 接头 宜重 叠0.4 m0.5 m，纵向 相 邻两区 段间 宜重叠 0.8 m 1.0 m。6.6.1.3 从起 压点 开始，前进、后退 往返1次为1趟，每 趟 碾压 时 压 路机 重 叠1/2 轮宽，依 此逐 趟碾压 整个路基 断面 为一 遍。碾压 遍数应 根据 矿渣 路基 种类、松铺 厚度 经试 验决 定。6.6.1.4 压 路机4 台以 上（含4台）时 宜两两 组合分 组碾压，每组 压路 机各负 责碾压 半幅，每组 压路机同进同 退。6.6.1.5 每遍 碾压 中应 无 漏压 和 死角。6.6.1.6 熔渣 矿渣 路基 路 床顶面 施工结 束后 宜使用 大吨位 单钢轮 振动 压路机 或冲击 压路机 补压2 遍3遍。6.6.2 熔渣矿 渣路 基 6.6.2.1 初压 时宜用23 t 以上 单 钢轮 振动 圧路 机 静 压1遍，工 作速 度宜为2 km/h 3 km/h。6.6.2.2 复 压时 宜先用23 t 以上单 钢轮 振动 圧 路机 弱振2遍，然 后强振3 遍4 遍，最 后弱振1遍，工作速度宜为3 km/h 4 km/h。6.6.2.3 终压 时宜用23 t 以上 单 钢轮 振动 圧路 机 静 压1遍 2遍，工 作速 度宜为4 km/h 6 km/h。6.6.3 石质矿 渣路 基 6.6.3.1 初压 时宜用26 t 以上 单 钢轮 振动 圧路 机 静 压1遍2遍，工 作速 度宜为1 km/h 2 km/h。6.6.3.2 复 压时 宜先用26 t 以上单 钢轮 振动 圧 路机 弱振1遍2遍，然后 强振4 遍5遍，最 后弱振1 遍，工作速 度宜为2 km/h 3 km/h。6.6.3.3 终压 时宜用26 t 以上 单 钢轮 振动 圧路 机 静 压1遍 2遍，工 作速 度宜为4 km/h 6 km/h。6.6.3.4 压实 结束 后路 基 表面应 嵌挤 无松 动，密实 无空洞，平 整无 起伏，必 要时表 面洒 嵌缝 料处 理。7 施工过程 质 量管 理及 验收 7.1 施工过 程 质 量管 理 7.1.1 一般规 定 7.1.1.1 应在 线外 架设 水 准仪按 照JTG/T 3610 规定 的 检验 频率 确定 检测 断面。7.1.1.2 每个 断面 宜布设 3 个 5 个测点 并 标示 测点位 置，测量 高程，检 验路基 横坡，绘 出测 点平 面布置图。DB41/T 2104 2021 4 7.1.1.3 整平 后 按 测点 平 面布置 图，测量 出测 点标 高，计 算测 点填 筑前 与整 平后的 高程 差值，验 证 松铺厚度。7.1.1.4 碾压 达到 确定 的 压实遍 数 后，应 再次 对测 点 进行 标高 测量，计 算测 点填筑 前与 压实 后的 高程差值，验证 压实 厚度。7.1.1.5 应根 据压 实厚 度 和松铺 厚度，计 算、验证 松铺系 数。7.1.1.6 总碾 压遍 数及 机 械配置 应进 行 现 场记 录。7.1.1.7 施工 过程 中应 按 照JTG 3450 规 定的 检测 项 目及频 率要 求对 矿渣 路基 进行质 量检 测。7.1.2 熔渣矿 渣路 基 7.1.2.1 宜通 过 碾 压遍 数 控制压 实度。7.1.2.2 如可 使用 灌砂 法 检测熔 渣矿 渣 路 基压 实度，按JTG/T 3610 规定 的频 率进行 压实 度检 测。7.1.2.3 如可 使用 核子 密 度仪检 测压 实度，应 采用 其它压 实度 检测 方 法 验证。7.1.3 石质矿 渣路 基 7.1.3.1 压实 度检 测宜 采 用 观测 沉降 差法。7.1.3.2 宜每50 m 检查1 个断 面，每个 断面 设4 个测点，达 到规 定的 碾压 遍数后 观测 沉降 差。7.1.3.3 沉降 差 应 不大 于3 mm。7.2 验收 验收应 按 照JTG F80/1 的 规定 进 行。_
