模块化生活污水处理成套装备技术规范DB50／T 1070-2020.pdf

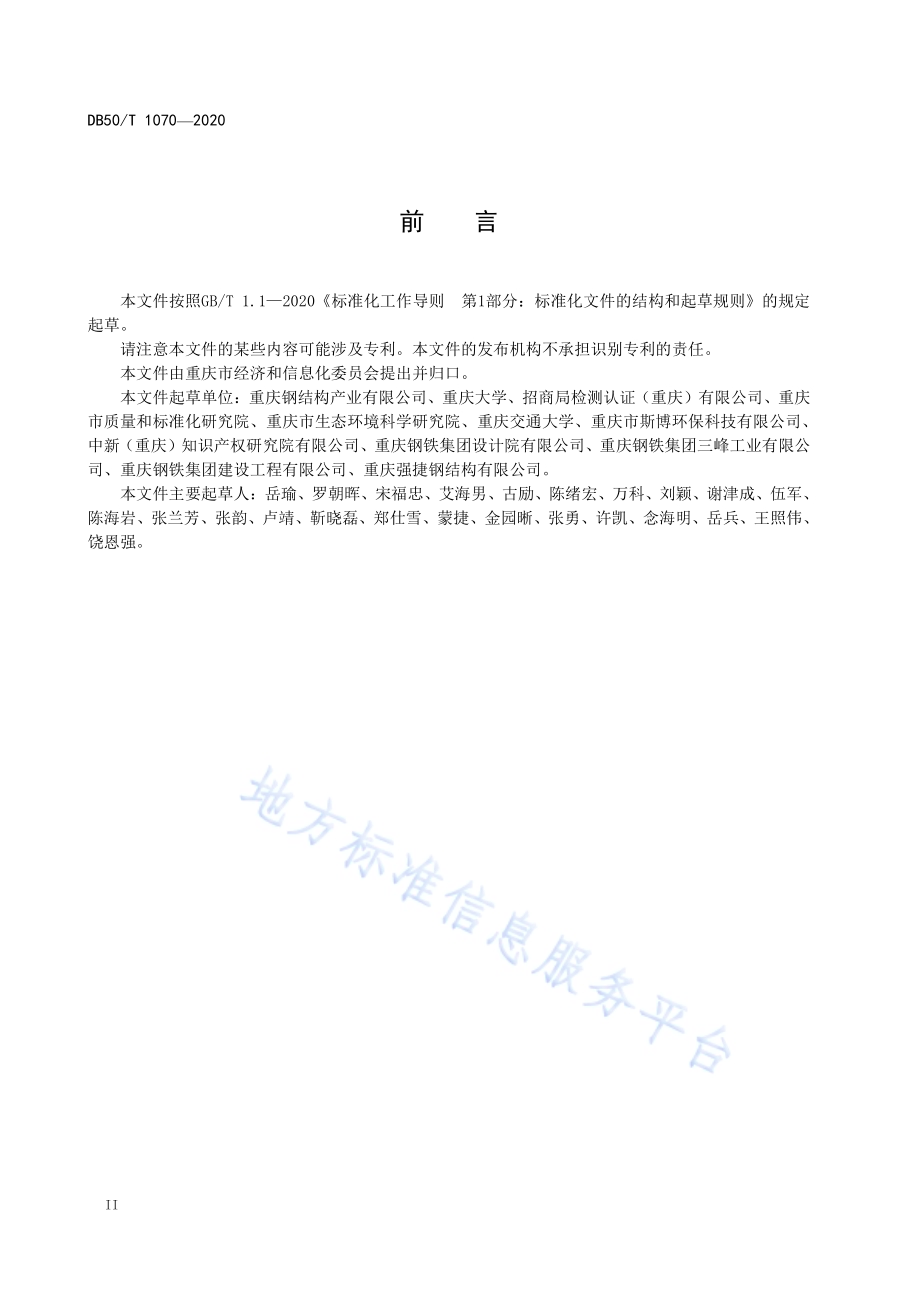

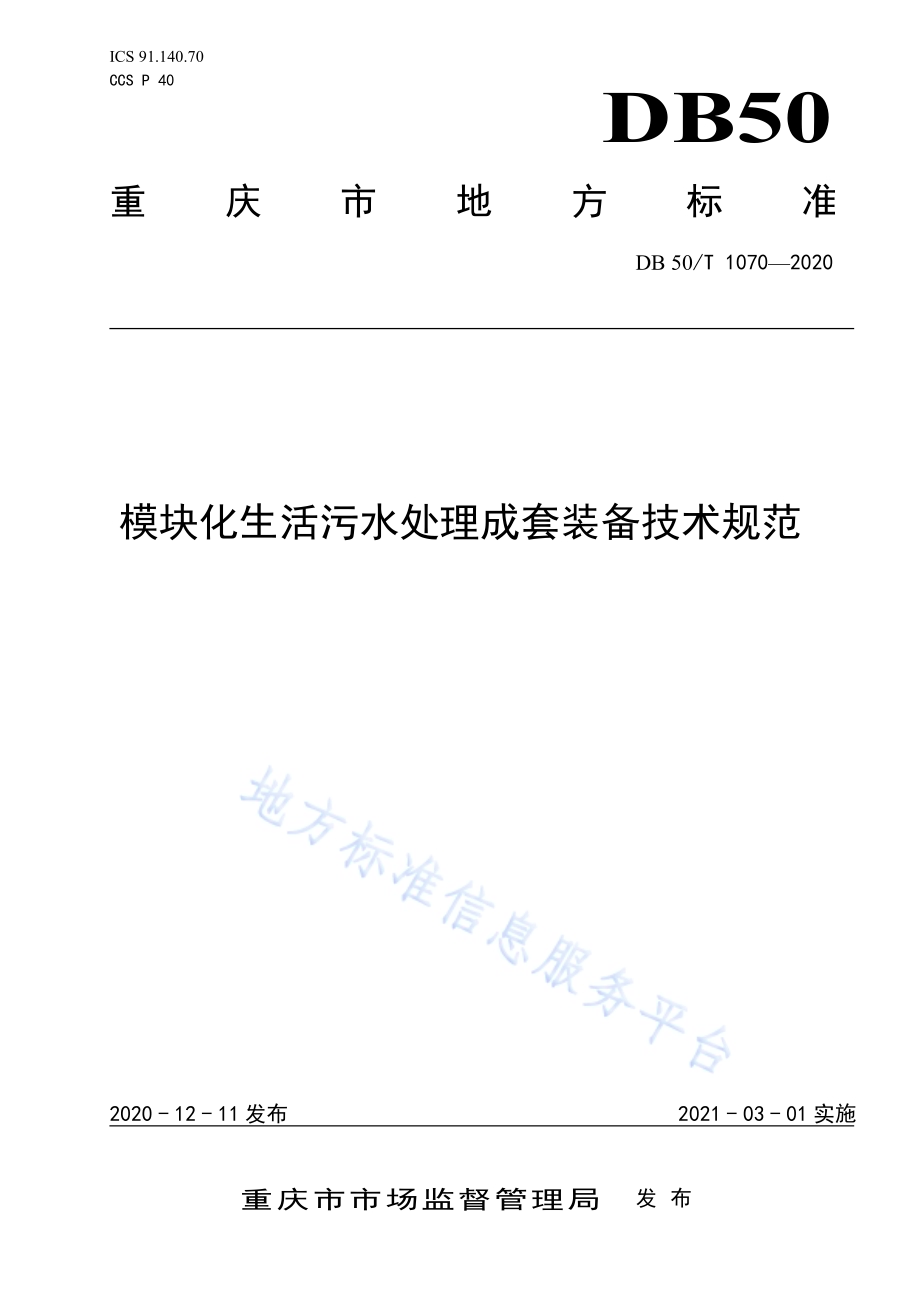

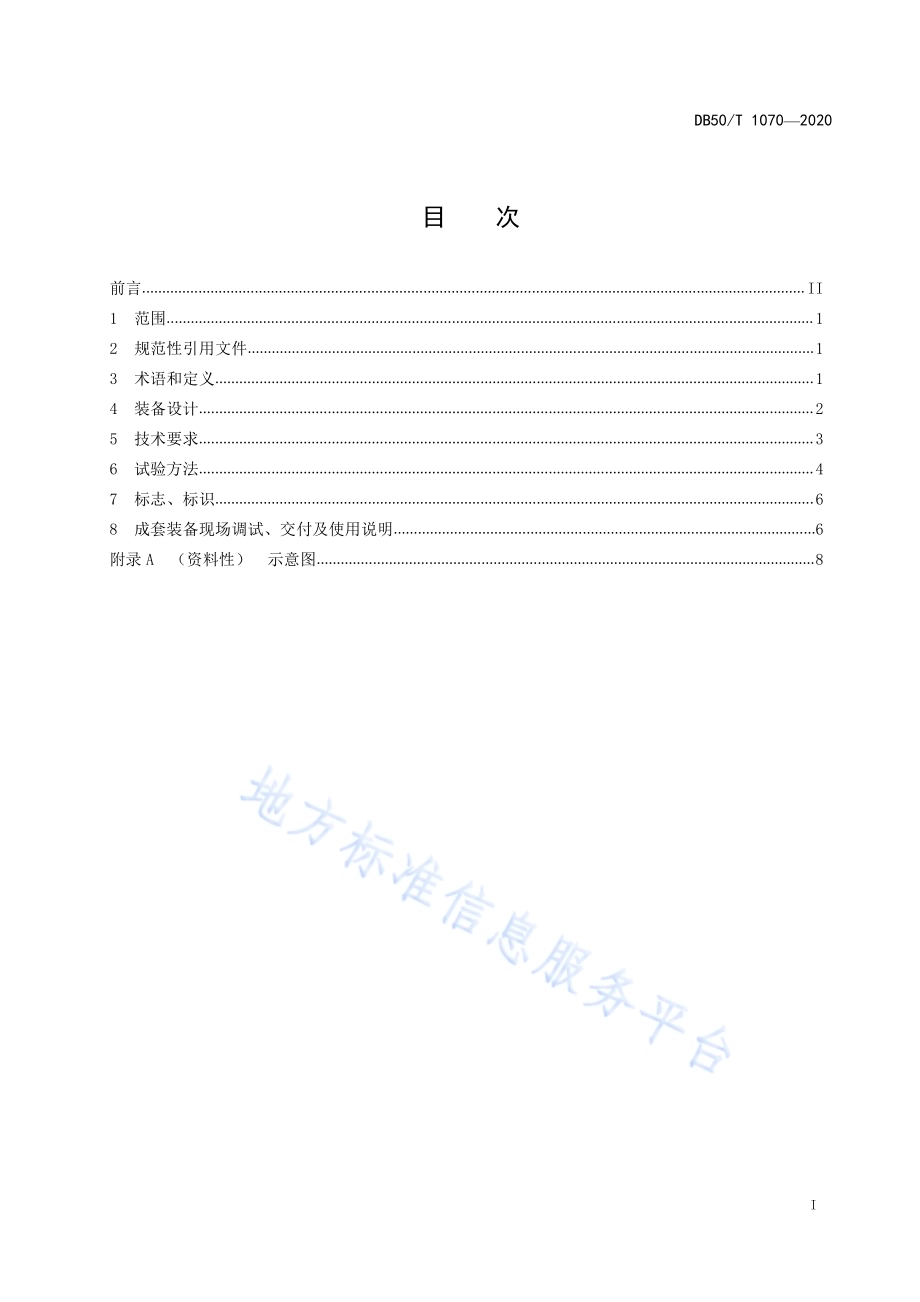

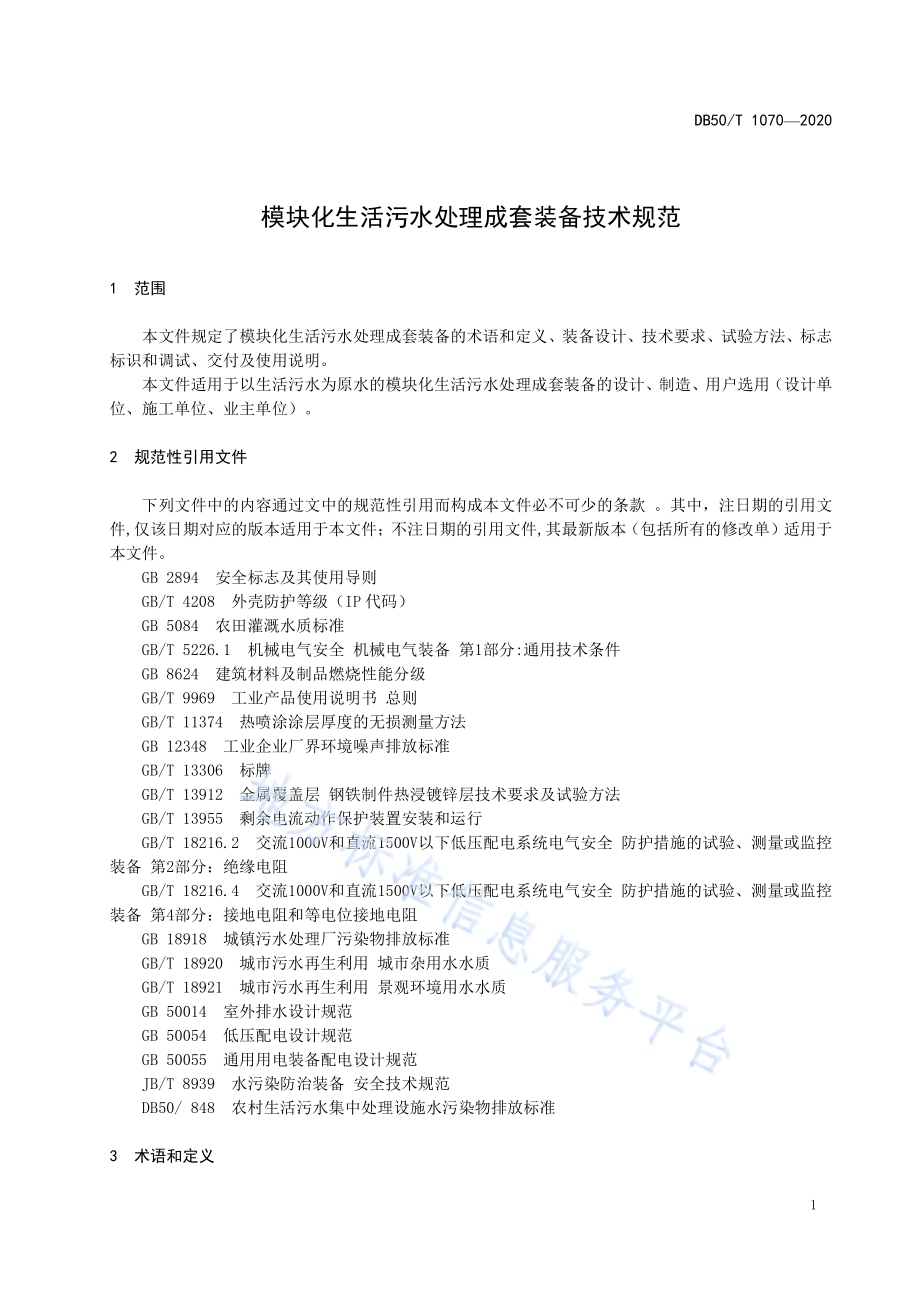

I C S 9 1.1 4 0.7 0C C S P 4 0DB50重 庆 市 地 方 标 准D B 5 0/T 1 0 7 0 2 0 2 0模 块 化 生 活 污 水 处 理 成 套 装 备 技 术 规 范2 0 2 0-1 2-1 1 发 布 2 0 2 1-0 3-0 1 实 施重 庆 市 市 场 监 督 管 理 局发 布D B 5 0/T 1 0 7 0 2 0 2 0I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 装 备 设 计.25 技 术 要 求.36 试 验 方 法.47 标 志、标 识.68 成 套 装 备 现 场 调 试、交 付 及 使 用 说 明.6附 录 A（资 料 性）示 意 图.8D B 5 0/T 1 0 7 0 2 0 2 0I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 内 容 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 重 庆 市 经 济 和 信 息 化 委 员 会 提 出 并 归 口。本 文 件 起 草 单 位：重 庆 钢 结 构 产 业 有 限 公 司、重 庆 大 学、招 商 局 检 测 认 证（重 庆）有 限 公 司、重 庆市 质 量 和 标 准 化 研 究 院、重 庆 市 生 态 环 境 科 学 研 究 院、重 庆 交 通 大 学、重 庆 市 斯 博 环 保 科 技 有 限 公 司、中 新（重 庆）知 识 产 权 研 究 院 有 限 公 司、重 庆 钢 铁 集 团 设 计 院 有 限 公 司、重 庆 钢 铁 集 团 三 峰 工 业 有 限 公司、重 庆 钢 铁 集 团 建 设 工 程 有 限 公 司、重 庆 强 捷 钢 结 构 有 限 公 司。本 文 件 主 要 起 草 人：岳 瑜、罗 朝 晖、宋 福 忠、艾 海 男、古 励、陈 绪 宏、万 科、刘 颖、谢 津 成、伍 军、陈 海 岩、张 兰 芳、张 韵、卢 靖、靳 晓 磊、郑 仕 雪、蒙 捷、金 园 晰、张 勇、许 凯、念 海 明、岳 兵、王 照 伟、饶 恩 强。D B 5 0/T 1 0 7 0 2 0 2 01模 块 化 生 活 污 水 处 理 成 套 装 备 技 术 规 范1 范 围本 文 件 规 定 了 模 块 化 生 活 污 水 处 理 成 套 装 备 的 术 语 和 定 义、装 备 设 计、技 术 要 求、试 验 方 法、标 志标 识 和 调 试、交 付 及 使 用 说 明。本 文 件 适 用 于 以 生 活 污 水 为 原 水 的 模 块 化 生 活 污 水 处 理 成 套 装 备 的 设 计、制 造、用 户 选 用（设 计 单位、施 工 单 位、业 主 单 位）。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文件,仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件,其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于本 文 件。G B 2 8 9 4 安 全 标 志 及 其 使 用 导 则G B/T 4 2 0 8 外 壳 防 护 等 级（I P 代 码）G B 5 0 8 4 农 田 灌 溉 水 质 标 准G B/T 5 2 2 6.1 机 械 电 气 安 全 机 械 电 气 装 备 第 1 部 分:通 用 技 术 条 件G B 8 6 2 4 建 筑 材 料 及 制 品 燃 烧 性 能 分 级G B/T 9 9 6 9 工 业 产 品 使 用 说 明 书 总 则G B/T 1 1 3 7 4 热 喷 涂 涂 层 厚 度 的 无 损 测 量 方 法G B 1 2 3 4 8 工 业 企 业 厂 界 环 境 噪 声 排 放 标 准G B/T 1 3 3 0 6 标 牌G B/T 1 3 9 1 2 金 属 覆 盖 层 钢 铁 制 件 热 浸 镀 锌 层 技 术 要 求 及 试 验 方 法G B/T 1 3 9 5 5 剩 余 电 流 动 作 保 护 装 置 安 装 和 运 行G B/T 1 8 2 1 6.2 交 流 1 0 0 0 V 和 直 流 1 5 0 0 V 以 下 低 压 配 电 系 统 电 气 安 全 防 护 措 施 的 试 验、测 量 或 监 控装 备 第 2 部 分：绝 缘 电 阻G B/T 1 8 2 1 6.4 交 流 1 0 0 0 V 和 直 流 1 5 0 0 V 以 下 低 压 配 电 系 统 电 气 安 全 防 护 措 施 的 试 验、测 量 或 监 控装 备 第 4 部 分：接 地 电 阻 和 等 电 位 接 地 电 阻G B 1 8 9 1 8 城 镇 污 水 处 理 厂 污 染 物 排 放 标 准G B/T 1 8 9 2 0 城 市 污 水 再 生 利 用 城 市 杂 用 水 水 质G B/T 1 8 9 2 1 城 市 污 水 再 生 利 用 景 观 环 境 用 水 水 质G B 5 0 0 1 4 室 外 排 水 设 计 规 范G B 5 0 0 5 4 低 压 配 电 设 计 规 范G B 5 0 0 5 5 通 用 用 电 装 备 配 电 设 计 规 范J B/T 8 9 3 9 水 污 染 防 治 装 备 安 全 技 术 规 范D B 5 0/8 4 8 农 村 生 活 污 水 集 中 处 理 设 施 水 污 染 物 排 放 标 准3 术 语 和 定 义D B 5 0/T 1 0 7 0 2 0 2 02G B 5 0 0 1 4 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1生 活 污 水 处 理 成 套 装 备 c o m p l e t e e q u i p m e n t f o r d o m e s t i c w a s t e w a t e r t r e a t m e n t，C E处 理 生 活 污 水 的 整 套 设 备，包 括 工 艺、机 械、电 气、控 制 等 系 统 的 集 合。以 下 简 称“成 套 装 备”。3.2模 块 化 m o d u l a r i t y，M将 成 套 装 备 分 解 成 为 若 干 个 功 能 模 块、集 成 单 元 和 通 用 组 件，使 各 模 块 单 元 实 现 工 厂 化 生 产、成 品化 吊 运、装 配 化 搭 建 的 过 程。3.3整 机 i n t e g r a t i o n，I在 成 套 化、模 块 化 设 计 的 基 础 上，对 所 需 的 功 能 模 块 进 行 进 一 步 的 优 化 组 合、整 体 封 装，形 成 的 高度 集 成 的 一 体 式 成 套 设 备。4 装 备 设 计4.1 一 般 要 求4.1.1 成 套 装 备 的 设 计 应 遵 循 因 地 制 宜、经 济 适 用、管 理 方 便、节 能 环 保 等 原 则，考 虑 地 理 条 件、气候 环 境、居 民 习 惯、卫 生 防 护、水 处 理 工 艺、污 水 水 量、排 放 标 准 等 因 素。4.1.2 成 套 装 备 应 按 照 使 用 需 求，设 计 不 同 的 功 能 模 块。示 意 图 见 附 录 A。4.1.3 功 能 模 块 应 有 明 确 功 能 指 标 和 性 能 指 标，模 块 之 间 宜 采 用 标 准 接 口。4.1.4 功 能 模 块 宜 分 为 工 艺 模 块、控 制 模 块、检 测 模 块、围 栏 模 块、工 作 间 模 块、泵 站 模 块、除 臭 模块 等。工 艺 模 块 宜 按 照 一 级 处 理、二 级 处 理、三 级 处 理、污 泥 处 理、消 毒 等 分 成 若 干 模 块。4.1.5 模 块 设 计 应 结 合 功 能 集 成、工 艺 划 分，并 考 虑 生 产、运 输、安 装 等 因 素，以 使 各 模 块 利 于 工 厂化 生 产、成 品 化 吊 运、装 配 化 安 装、一 体 化 运 行。4.1.6 额 定 处 理 能 力 2 0 0 m3/d 及 以 下 的 成 套 装 备，宜 设 计 成 整 机。4.1.7 额 定 处 理 能 力 2 0 0 m3/d 5 0 0 m3/d 的 成 套 装 备，宜 采 取 整 机 组 合。4.1.8 额 定 处 理 能 力 5 0 0 m3/d 及 以 上 的 成 套 装 备，宜 通 过 若 干 功 能 模 块 组 合 构 建 完 整 系 统。4.2 编 号4.2.1 成 套 装 备 的 模 块 应 用 C E M 表 示，模 块 编 号 宜 采 用：C E M x x(功 能)x x(规 模)。4.2.2 成 套 装 备 的 整 机 应 用 C E I 表 示，整 机 编 号 宜 采 用：C E I x x(功 能)x x(规 模)。4.3 使 用 寿 命4.3.1 成 套 装 备 设 计 时 应 明 确 整 机 和 模 块 的 使 用 年 限，应 标 注 最 低 使 用 年 限。4.3.2 成 套 装 备 易 损 易 耗 件 应 符 合 相 应 产 品 技 术 要 求。4.4 结 构 强 度 设 计4.4.1 成 套 装 备 应 进 行 结 构 强 度 和 刚 度 设 计，保 证 整 机 或 模 块 在 生 产、运 输、安 装、使 用 过 程 中 的 结构 安 全。D B 5 0/T 1 0 7 0 2 0 2 034.4.2 成 套 装 备 安 装 覆 土 或 重 载 时，其 承 载 力 应 满 足 顶 部、侧 面、底 部 荷 载 要 求；顶 部 无 覆 土 或 其 他重 载 时，顶 部 活 荷 载 的 标 准 值 不 应 小 于 1.0 k N/。5 技 术 要 求5.1 使 用 条 件5.1.1 工 作 条 件5.1.1.1 成 套 装 备 的 进 水 水 量 不 应 大 于 其 额 定 处 理 能 力 的 1 1 0%，宜 控 制 在 额 定 处 理 能 力 的 6 0%以 上。5.1.1.2 成 套 装 备 的 进 水 温 度 宜 为 1 0 4 0。5.1.1.3 成 套 装 备 的 进 水 水 质 应 满 足 G B 5 0 0 1 4 的 规 定。当 成 套 装 备 进 水 水 质 不 满 足 G B 5 0 0 1 4 的 规 定时，应 进 行 预 处 理。5.1.1.4 环 境 条 件5.1.1.5 环 境 温 度 宜 为-2 5 4 0，所 处 环 境 温 度 过 高 或 过 低 时，应 进 行 隔 热、保 温 防 护 或 埋 地 安装。5.1.1.6 应 在 无 腐 蚀 性 气 体、不 导 电、无 易 燃 易 爆 危 险 的 位 置 安 装。5.2 一 般 要 求5.2.1 材 质成 套 装 备 箱（罐）体 材 质 应 符 合 设 计 要 求，满 足 防 腐、耐 火 相 关 要 求。5.2.2 外 观5.2.2.1 外 壳 表 面 应 光 滑 平 整，不 应 存 在 疤 痕、凸 凹 等 缺 陷。5.2.2.2 各 处 保 护、装 饰 涂 层 应 均 匀，不 应 存 在 起 皮、剥 落 及 其 他 情 况。5.2.2.3 各 附 属 物(件)的 安 装 位 置 准 确，各 部 分 均 不 应 存 在 妨 碍 安 装、检 修、擦 拭 等 情 况。5.2.3 控 制 系 统5.2.3.1 控 制 系 统 宜 包 括 但 不 限 于 以 下 功 能：具 有 自 动、手 动 控 制 和 自 动 启 停 功 能；具 有 远 程 监 测 各 机 械 装 备 开 启、关 闭 及 故 障 状 态 功 能；故 障 时，具 有 报 警 功 能；具 有 采 集 各 种 数 据 并 自 动 生 成 各 种 运 行 数 据 和 报 表 功 能。5.2.3.2 控 制 系 统 宜 预 留 与 外 界 通 讯 接 口。5.3 排 放 标 准5.3.1 出 水 作 为 城 市 杂 用 水 回 用 时，其 出 水 水 质 应 符 合 G B/T 1 8 9 2 0 的 规 定。5.3.2 出 水 作 为 景 观 环 境 用 水 回 用 时，其 出 水 水 质 应 符 合 G B/T 1 8 9 2 1 的 规 定。5.3.3 出 水 排 放 至 一 般 受 纳 水 体 时，农 村 出 水 水 质 应 符 合 D B 5 0/8 4 8 的 规 定，城 镇 出 水 水 质 应 符 合 G B1 8 9 1 8 的 规 定。5.3.4 出 水 用 于 农 业 灌 溉 时，其 出 水 水 质 应 符 合 G B 5 0 8 4 的 规 定。5.3.5 出 水 用 于 其 他 用 途 时，其 出 水 水 质 应 符 合 相 应 的 规 定。5.4 安 全D B 5 0/T 1 0 7 0 2 0 2 045.4.1 结 构 安 全5.4.1.1 在 正 常 运 输、吊 装 的 过 程 中，不 应 出 现 明 显 变 形、零 部 件 脱 落、结 构 受 损 等 现 象。5.4.1.2 在 充 水 情 况 下，不 应 出 现 渗 漏、明 显 变 形 等 现 象。5.4.2 电 气 安 全5.4.2.1 电 气 控 制 柜 的 防 护 等 级 不 应 低 于 G B/T 4 2 0 8 的 规 定。5.4.2.2 电 气 控 制 柜 内 的 保 护 接 地 和 信 号 回 路 接 地 应 分 别 接 到 电 气 控 制 柜 的 接 地 母 线 上。5.4.2.3 下 列 部 位 应 做 保 护 接 地:电 机 的 底 座 和 外 壳；电 气 控 制 柜 的 外 壳；以 金 属 材 质 制 作 的 设 备。5.4.2.4 保 护 接 地 电 路 的 连 续 性 应 符 合 G B/T 5 2 2 6.1 的 规 定。5.4.2.5 绝 缘 电 阻 应 符 合 表 1 的 规 定。表 1 绝 缘 电 阻 要 求序号 测量部位 绝缘电阻要求1 总电源a断路器相间、总电源每一相线与柜壳、电机绕组与电机外壳 0.5 M 2 二次回路与柜壳b 1 M a指电气控制柜总 电源；b可取二次回路中几个控制元件的控制线圈接线端子作为与金属箱（罐）体的测量点。5.4.2.6 成 套 装 备 应 采 取 漏 电 保 护 措 施，漏 电 保 护 器 的 安 装 和 运 行 应 符 合 G B/T 1 3 9 5 5 的 规 定。宜 采 用漏 电 断 路 器 作 为 二 次 回 路 的 电 源 开 关。5.4.2.7 成 套 装 备 应 装 设 短 路 保 护 和 过 载 保 护 器 件，其 类 型 和 安 装 应 符 合 G B 5 0 0 5 4 和 G B 5 0 0 5 5 的 规定。5.4.2.8 成 套 装 备 的 接 地 电 阻 不 应 大 于 4。5.4.3 其 他 安 全成 套 装 备 在 其 他 安 全 要 求 和 措 施 方 面 应 符 合 J B/T 8 9 3 9 的 规 定。5.5 环 保5.5.1 大 气 污 染 物 控 制成 套 装 备 排 放 的 气 体 应 符 合 G B 1 8 9 1 8 的 规 定。5.5.2 噪 声 控 制成 套 装 备 正 常 运 行 时 产 生 的 噪 声 应 符 合 G B 1 2 3 4 8 的 规 定。6 试 验 方 法6.1 外 观目 视 检 测。D B 5 0/T 1 0 7 0 2 0 2 056.2 原 材 料6.2.1 采 用 目 视 检 查 和 查 验 原 材 料 质 量 保 证 书、检 测 报 告 的 方 式 确 定 原 材 料 的 种 类 和 质 量，应 符 合 设计 图 纸 和 相 应 标 准 的 规 定。6.2.2 材 料 厚 度 采 用 测 量 仪 进 行 测 量，不 同 材 质 测 量 精 度 应 按 相 应 规 范 执 行。6.2.3 镀 锌、涂 层 等 材 料 防 腐 的 外 观 质 量 目 视 检 查，防 腐 层 厚 度 采 用 超 声 波 或 涡 流 涂 层 测 厚 仪 等 测 厚仪 器 进 行 测 量，镀 锌 层 厚 度 按 G B/T 1 3 9 1 2 规 定 测 量；热 喷 涂 涂 层 厚 度 按 G B/T 1 1 3 7 4 规 定 测 量。6.2.4 材 料 的 耐 火 性 能 按 G B 8 6 2 4 规 定 进 行。6.3 控 制 系 统6.3.1 控 制 系 统 的 结 构 对 照 设 计 文 件 采 用 目 视 检 查。6.3.2 控 制 系 统 的 功 能 采 用 实 际 操 作 检 查，结 果 应 符 合 设 计 文 件 和 本 文 件 的 要 求。6.3.3 仪 表 配 置 采 用 目 视 检 查 和 查 验 质 量 保 证 书、检 测 报 告 的 方 式 确 定 规 格 型 号、技 术 参 数、数 量 和安 装 质 量，应 符 合 设 计 图 纸 和 相 应 标 准 的 规 定。6.4 出 水 水 质 检 测6.4.1 检 测 条 件：应 确 保 成 套 装 备 排 水 量 在 其 额 定 处 理 能 力 1 0%范 围 内，进 水 中 的 有 机 物、氮、磷、动 植 物 油 等 主 要 污 染 物 含 量 应 达 到 生 活 污 水 原 水 水 质 特 征 允 许 最 高 值 的 8 0%1 0 0%，进 水 温 度 宜 为1 0 4 0。6.4.2 取 样 方 法：按 相 应 标 准 的 检 测 方 法，每 日 采 样 1 次，连 续 采 样 2 周，各 项 水 质 指 标 符 合 相 应 水质 标 准 中 最 高 要 求 为 合 格。6.4.3 城 市 杂 用 水 的 水 质 按 G B/T 1 8 9 2 0 规 定 检 测，景 观 环 境 用 水 的 水 质 按 G B/T 1 8 9 2 1 规 定 检 测，排放 至 一 般 受 纳 水 体 的 水 质，农 村 按 D B 5 0/8 4 8 规 定 检 测，城 镇 按 G B 1 8 9 1 8 规 定 检 测，农 业 灌 溉 用 水 的水 质 按 G B 5 0 8 4 规 定 检 测，其 他 用 途 的 水 质 应 按 相 应 的 规 定 试 验。6.5 安 全6.5.1 结 构 安 全6.5.1.1 装 备 注 满 水（水 温 与 环 境 温 度 一 致）后 保 持 2 4 h，观 察 箱（罐）体 是 否 有 渗 漏、明 显 变 形，无 渗 漏、明 显 变 形 为 符 合 要 求。6.5.1.2 金 属 及 复 合 管 道 系 统 在 0.6 M P a 的 试 验 压 力 下 保 持 1 0 m i n，压 力 降 应 不 大 于 0.0 3 M P a，下 降到 工 作 压 力 后 应 无 渗 漏；塑 料 管 道 系 统 在 0.6 M P a 的 试 验 压 力 下 保 持 6 0 m i n，压 力 降 应 不 大 于 0.0 5 M P a，然 后 在 1.1 5 倍 工 作 压 力 下 保 持 2 h，压 力 降 应 不 大 于 0.0 3 M P a，检 查 系 统 各 连 接 处 应 无 渗 漏 和 异 常 变形。测 试 用 压 力 表 精 度 不 低 于 0.5 级，压 力 测 试 精 确 至 0.0 1 M P a。6.5.1.3 承 载 能 力 试 验 采 用 均 布 载 荷。载 荷 可 为 重 物、砝 码 或 反 力 机 构，载 荷 测 量 准 确 度 不 低 于 0.1 k N/。先 施 加 到 试 验 载 荷 的 5 0%，静 置 3 m i n 观 察 有 无 永 久 变 形、开 裂 等 破 环 现 象，若 有 则 终 止 试 验，否则 以 试 验 载 荷 的 1 0%逐 级 加 载，每 级 静 置 3 m i n 观 察 直 至 试 验 载 荷 的 9 0%；之 后 以 试 验 载 荷 的 5%逐 级 加载，每 级 静 置 5 m i n 观 察 直 至 试 验 载 荷 的 1 0 0%。6.5.2 电 气 安 全6.5.2.1 电 气 控 制 柜 的 防 护 等 级 按 G B 4 2 0 8 规 定 进 行 试 验。6.5.2.2 电 气 控 制 柜 内 的 保 护 接 地、信 号 回 路 接 地、接 地 线 路 连 续 性、漏 电 保 护 措 施、短 路 保 护 和 过载 保 护 器 件 等 采 用 目 视 检 测。6.5.2.3 接 地 电 阻 按 G B/T 1 8 2 1 6.4 规 定 进 行 试 验。D B 5 0/T 1 0 7 0 2 0 2 066.5.2.4 绝 缘 电 阻 按 G B/T 1 8 2 1 6.2 规 定 进 行 试 验。6.5.3 其 他 安 全按 J B/T 8 9 3 9 要 求 进 行 试 验。7 标 志、标 识7.1 成 套 装 备 应 在 明 显 而 平 整 部 位 固 定 铭 牌，铭 牌 应 符 合 G B/T 1 3 3 0 6 的 规 定。铭 牌 上 应 标 出 以 下 内 容：名 称 及 型 号；额 定 处 理 能 力；额 定 电 压；额 定 功 率；外 形 尺 寸；总 重 量；制 造 商 商 标 和 名 称；制 造 年 月 及 编 号。7.2 安 全 标 志成 套 装 备 内 外 部 使 用 的 安 全 标 志 应 符 合 G B 2 8 9 4 的 规 定。7.3 管 道 接 口 标 志成 套 装 备 应 在 管 道 接 口 处 设 明 显 标 志。8 成 套 装 备 现 场 调 试、交 付 及 使 用 说 明8.1 现 场 调 试8.1.1 生 产 厂 家 应 提 供 调 试 手 册，调 试 应 该 按 照 调 试 手 册 调 试。8.1.2 调 试 内 容 应 包 括 以 下 内 容：充 水 试 验，检 查 水 路 是 否 畅 通，是 否 存 在 渗 漏；单 机 调 试，对 单 独 工 作 运 行 的 装 备、装 置 进 行 单 机 试 车；模 块 调 试，按 水 处 理 工 艺 单 元 进 行，按 照 设 计 进 行；全 线 联 调，以 上 调 试 完 成 后，污 水 处 理 系 统 处 于 正 常 运 行 情 况 下，即 可 进 行 全 线 联 调。8.2 交 付8.2.1 生 产 厂 家 提 供 交 付 资 料，培 训 使 用 人 员，与 使 用 单 位 办 理 交 付 手 续。8.2.2 交 付 资 料 应 包 括 合 格 证、质 保 书、使 用 说 明 书、调 试 手 册、操 作 规 程、符 合 相 应 规 定 的 水 质 合格 检 测 报 告 等。8.3 使 用 说 明按 G B/T 9 9 6 9 要 求 编 写 使 用 说 明 书，内 容 包 括 但 不 限 于：主 要 用 途 及 适 用 范 围、使 用 条 件、工 作 原 理 及 特 点；主 要 规 格 及 技 术 参 数；D B 5 0/T 1 0 7 0 2 0 2 07 结 构 示 意 图、电 气 线 路 等；安 装 与 调 试 说 明、使 用 与 操 作 要 求、维 护 保 养 及 注 意 事 项、常 见 故 障 及 其 排 除 方 法；主 要 部 件 名 称、数 量。D B 5 0/T 1 0 7 0 2 0 2 08A A附 录 A（资 料 性）示 意 图图 A-1 成 套 装 备 示 意 图图 A-2 整 机 及 整 机 组 合 示 意 图_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
