棉花样品压缩成包装置技术规范DB13／T 2757-2018.pdf

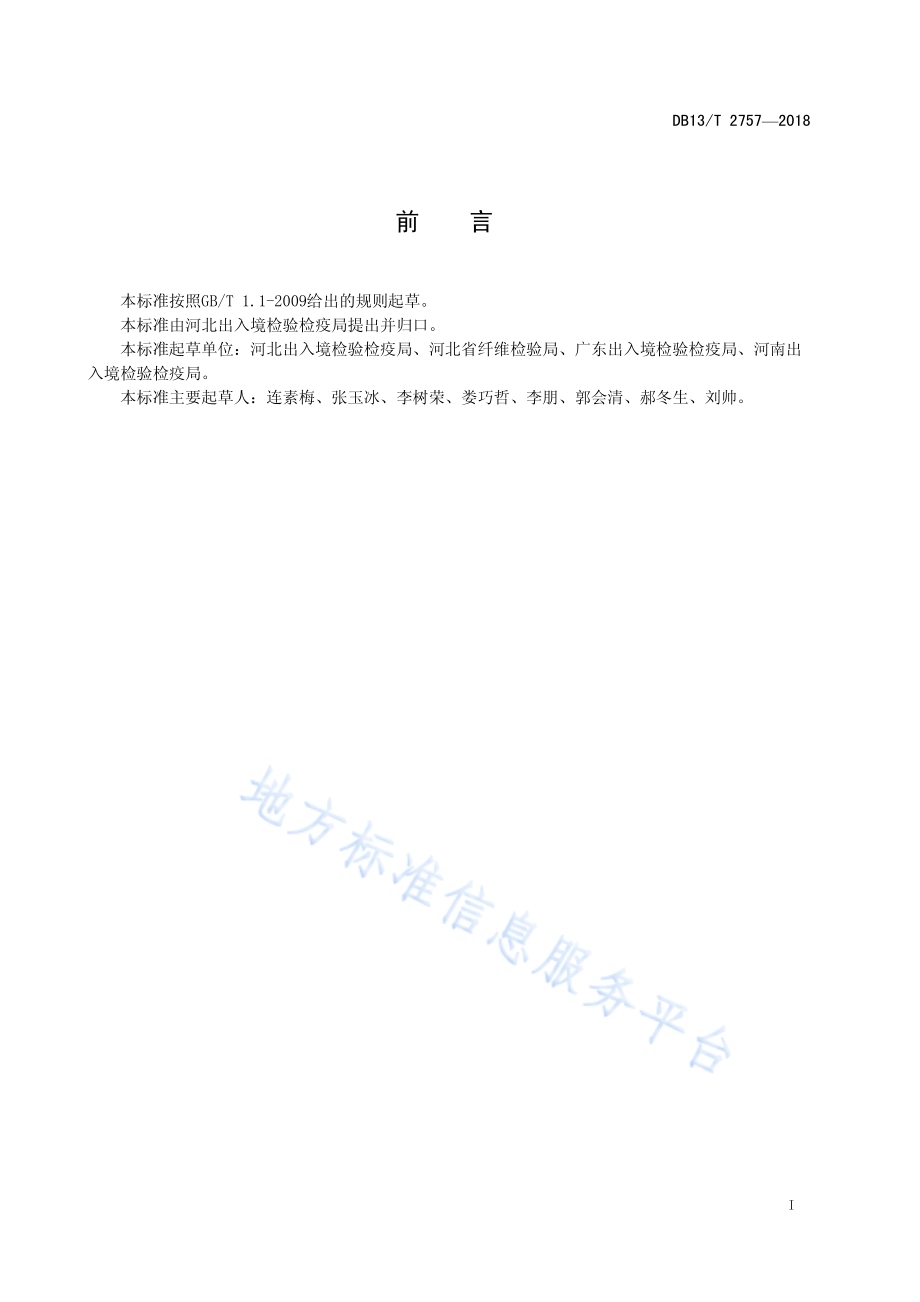

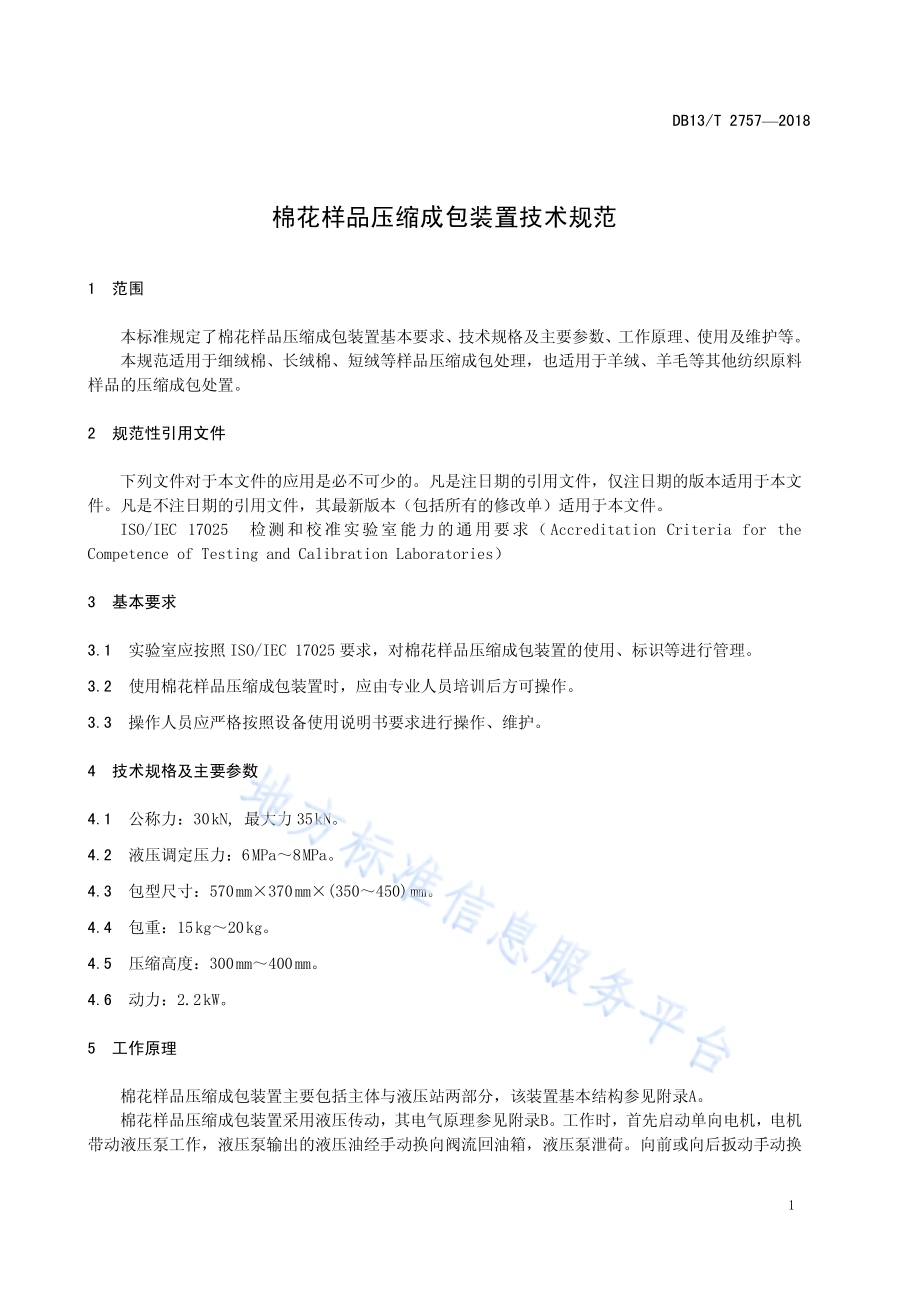

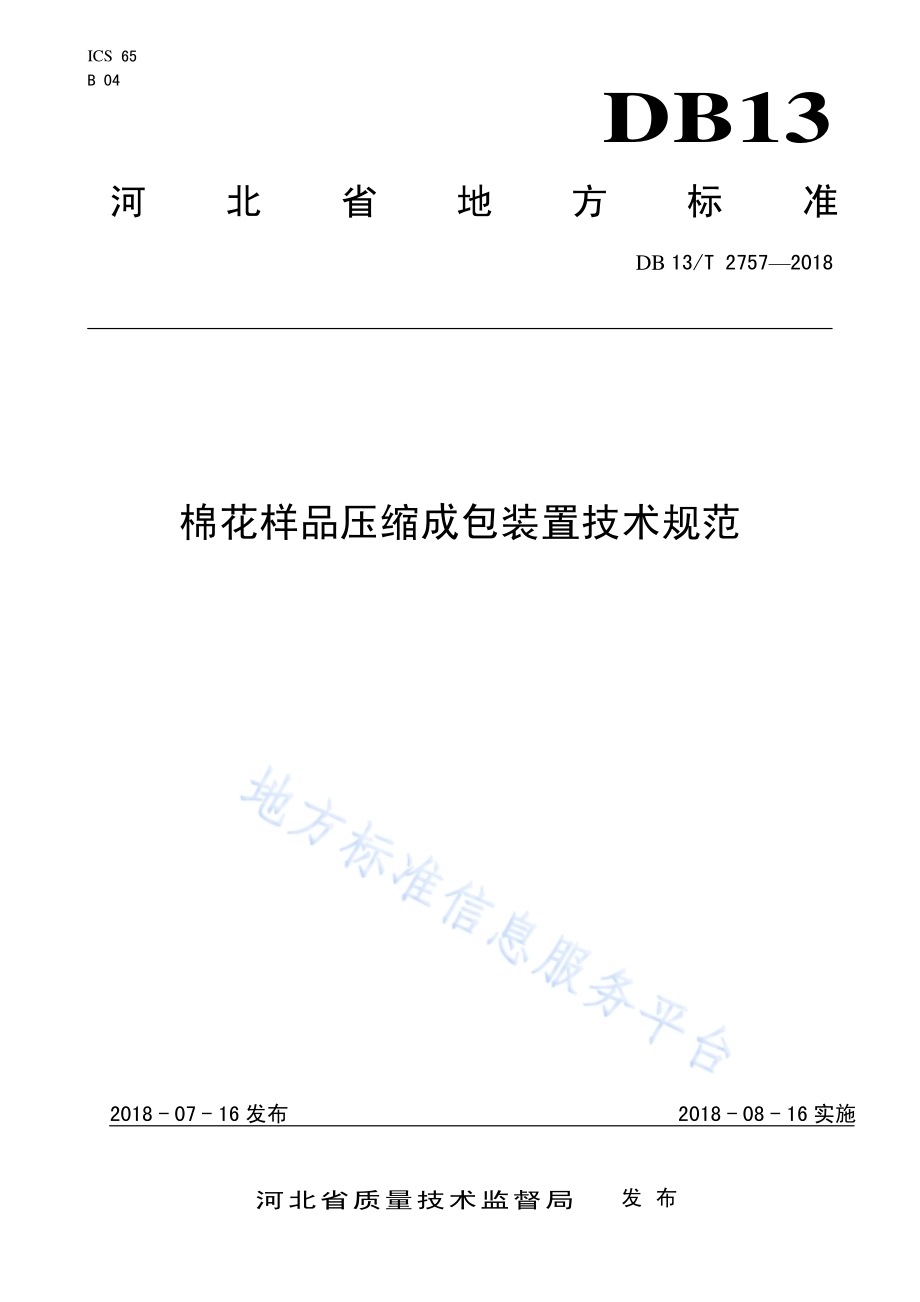

ICS 65 B 04 DB13 河北省地方标准 DB 13/T 2757 2018 棉花样品 压缩成包 装置技术 规范 2018-07-16 发布 2018-08-16 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2757 2018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北出 入境 检验 检疫局 提出 并归 口。本标准 起草 单位：河 北出 入境检 验检 疫局、河 北省 纤维检 验局、广 东出 入境 检验检 疫局、河 南 出入境检 验检 疫局。本标准 主要 起草 人：连素 梅、张 玉冰、李 树荣、娄 巧哲、李朋、郭 会清、郝 冬生、刘帅。DB13/T 2757 2018 1 棉花样品 压缩成 包装置技 术规范 1 范围 本标准 规定 了棉 花样 品压 缩成包 装置 基本 要求、技 术规格 及主 要参 数、工 作 原理、使 用及 维护 等。本规范 适用 于细 绒棉、长 绒棉、短绒 等样 品压 缩成 包处理，也 适用 于羊 绒、羊毛等 其他 纺织 原 料样品的 压缩 成包 处置。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。ISO/IEC 17025 检 测 和 校 准 实 验 室 能 力 的 通 用 要 求（Accreditation Criteria for the Competence of Testing and Calibration Laboratories）3 基本要 求 3.1 实验室 应按 照ISO/IEC 17025 要 求，对棉 花样 品压 缩成包 装置 的使 用、标识 等进行 管理。3.2 使用棉 花样 品压 缩成 包装 置时，应由 专业 人员 培训 后方可 操作。3.3 操作人 员应 严格 按照 设备 使用说 明书 要求 进行 操作、维护。4 技术规 格及 主要 参数 4.1 公称力：30 kN,最 大力 35 kN。4.2 液压调 定压 力：6 MPa 8 MPa。4.3 包型尺 寸：570 mm 370 m m(350 450)mm。4.4 包重：15 kg 20 kg。4.5 压缩高 度：300 mm 400 mm。4.6 动力：2.2 kW。5 工作原 理 棉花样 品压 缩成 包装 置主 要包括 主体 与液 压站 两部 分，该 装置 基 本 结构 参见 附录A。棉花样 品压 缩成 包装 置采 用液压 传动，其 电气 原理 参见附 录B。工 作时，首先 启动单 向电 机，电 机带动液 压泵 工作，液 压泵 输出的 液压 油经 手动 换向 阀流回 油箱，液 压泵 泄荷。向前 或向 后扳 动手 动 换DB13/T 2757 2018 2 向阀手 柄，可以 使液 压泵 输出的 压力 油进 入油 缸，使油缸 向下 压缩 棉花 或向 上运动 回程，完 成对 验 余棉花样 品的 压缩 成包。6 操作及 维护 6.1 操作步 骤 6.1.1 棉花样 品压 缩成 包装 置主 体与液 压站 是分 开的，其 主体应 在水 平的 工作 场地 上，宜 用螺 栓或 膨胀螺栓 将主 体底 座与 工作 场地连 接。6.1.2 液压站 放在 打包 机主 体附 近适当 的位 置，用两 根液 压胶管 将液 压站 和主 体上 的手 动 换向 阀连接。6.1.3 向油箱 内注 入洁 净 的 YB-N46 液 压油 约35 L。6.1.4 接通电 源，启动 液压 泵，检查电 机的 旋转 方向 是否 与要求 方向 一致。旋 转方 向正确 后，启动 电机，空 载运 转 10 min，观 察有无 异常 现象，如 果有 异常现 象应 及时 排除。6.1.5 操作前 检查 前后 下箱 门应 处于锁 紧状 态，打 开前 上 箱门，将 棉花 由上 箱门 放 入包箱 内，装 满后关上并 用门 插锁 住箱 门。6.1.6 扳动手 动换 向阀 手柄，使 油缸下 行压 缩棉 花，观察 压力表 压力 达 到 6 MPa 8 MPa 后 松开 手柄。一般情 况下，放 入棉 花 10 kg15 kg 时，需要 压下1 次；放 入棉 花 15 kg 20 kg 时，需要 压下2 次。6.1.7 压缩棉 花完 毕后,扳 动把 手将前 后下 箱门 打开,对 棉 花进行 捆扎。6.1.8 捆扎完 毕后,反 向扳 动手 动换向 阀手 柄,油缸 回程 到 位后松 开手 柄，把捆 扎好 的棉花 推出 后，将前后 下箱 门关 上，扳动 把手将 箱门 锁紧，准 备压 缩下一 个棉 包。6.2 维护及 保养 6.2.1 操作人 员应 认真 阅读 使用 说明书，应 充分 了解 棉花 样品压 缩成 包装 置的 工作 原理和 操 作 方 法。6.2.2 经常检 查各 处的 连接 螺栓 和管路 接头 螺母 并及 时紧 固。6.2.3 及时对 门轴 和锁 门转 轴加 油润滑。6.2.4 应及时 更换 损坏 的密 封圈。6.2.5 经常检 查油 面，油面 应在 要求的 范围 内。6.2.6 应确保 棉花 样品 压缩 成包 装置在 停机 并断 开电 源的 情况下 进行 维修 或保 养。7 常见故 障处 理 7.1 液压缸 不能 上下 动作 时，应检查：a)压力表 无压 力时 检查 溢流 阀，堵 塞应 用煤 油清 洗；b)手动换 向阀 堵塞 应用 煤油 清洗，磨损 严重 应更 换。7.2 液压泵 噪音 大时，应 检查：DB13/T 2757 2018 3 a)液压泵 滤油 网阻 塞应 清洗 网面；b)油面过 低应 向油 箱内 补油。7.3 油缸活 塞杆 或管 路漏 油应 更换密 封圈。7.4 棉花样 品压 缩成 包装 置液 压件及 易损 件明 细参 见附 录 C。DB13/T 2757 2018 4 附 录 A（资料 性附 录）棉花样 品压 缩成 包装 置 结 构图 A.1 棉 花样 品压 缩成 包装 置结构 见图A.1。1.底座 2.前后下 箱门 3.左 右 箱板 4.前后 上箱 门 5.横梁 6.主压缩 装置 7.液 压系 统 8.油缸 9.压头 10.导向杆 11.导向轮 12.液压泵站 13.手动 换向阀及连接板 14.节流阀 15.液压胶管 图A.1 棉花 样品 压缩 成包 装置结 构 DB13/T 2757 2018 5 附 录 B（资料 性附 录）棉花样 品压 缩成 包装 置电 器原理 图 B.1 棉 花样 品压 缩成 包装 置电器 原理 见图B.1。1.单相电机 2.齿轮泵 3.液压 胶管 4.手动换向阀 5.单向节 流阀 6.油缸 7.溢流阀 图B.1 棉花 样品 压缩 成包 装置电 器原 理 DB13/T 2757 2018 6 附 录 C（资料 性附 录）棉花样 品压 缩成 包装 置液 压件及 易损 件明 细 C.1 棉花 样品 压缩 成包 装 置液压 件见 表C.1。C.1 压 缩成 包装 置液 压件 名称 规格型号 数量 单向节流阀 M14X1.5 1 手动换向阀 Dg6 1 溢流阀 C-175-C-11-UA 1 齿轮泵 5ml/r 1 空气滤清器 EF-25 1 油位计 YWZ-76 1 滤油器 WU-25X100 1 油缸 MDY3-8-3 1 O 型密封圈 162.4 2 O 型密封圈 131.9 2 O 型密封圈 11X 1.9 14 轴向带边耐震压力表 16MPa 1 软管接头总成 HF J1-P1-2-P-0.5(m)1 胶管总成 A M16 1.5 2 胶管总成 B M18 1.5 2 胶管总成 M16 1.5 1 胶管总成 M16X1.5 一端 90 联轴器 CC-90 1 组合垫圈 14 10 组合垫圈 10 4 C.2 压缩 成包 装置 易损 件 见表C.2。表C.2 压 缩成 包装 置易 损 件 名称 规格型号 材料 数 量 耐磨套 MDY3-2-001 HT200 8 导向轮 MDY3-7-2-001 尼龙 66 8 单列向心球轴承 201-16
