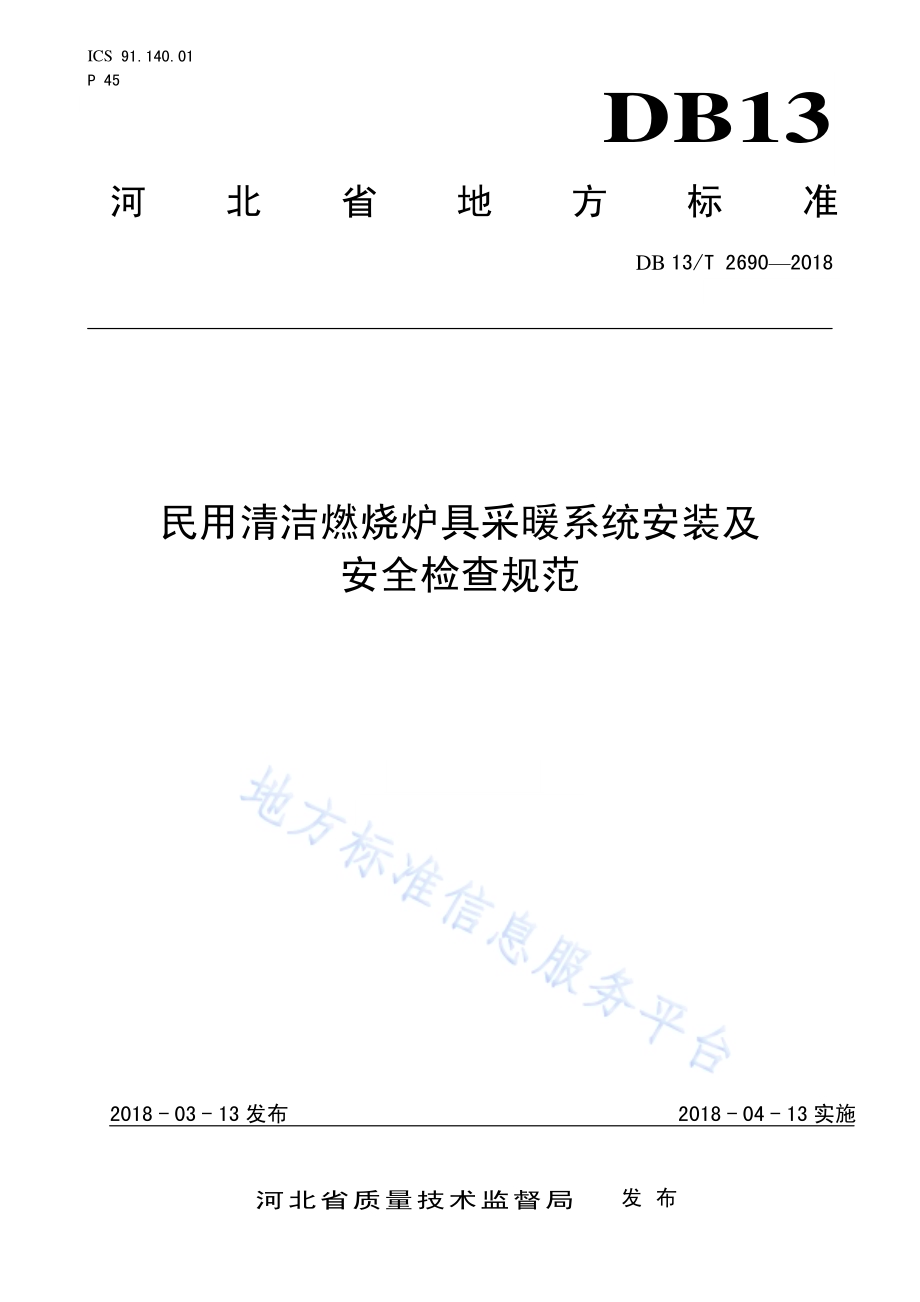

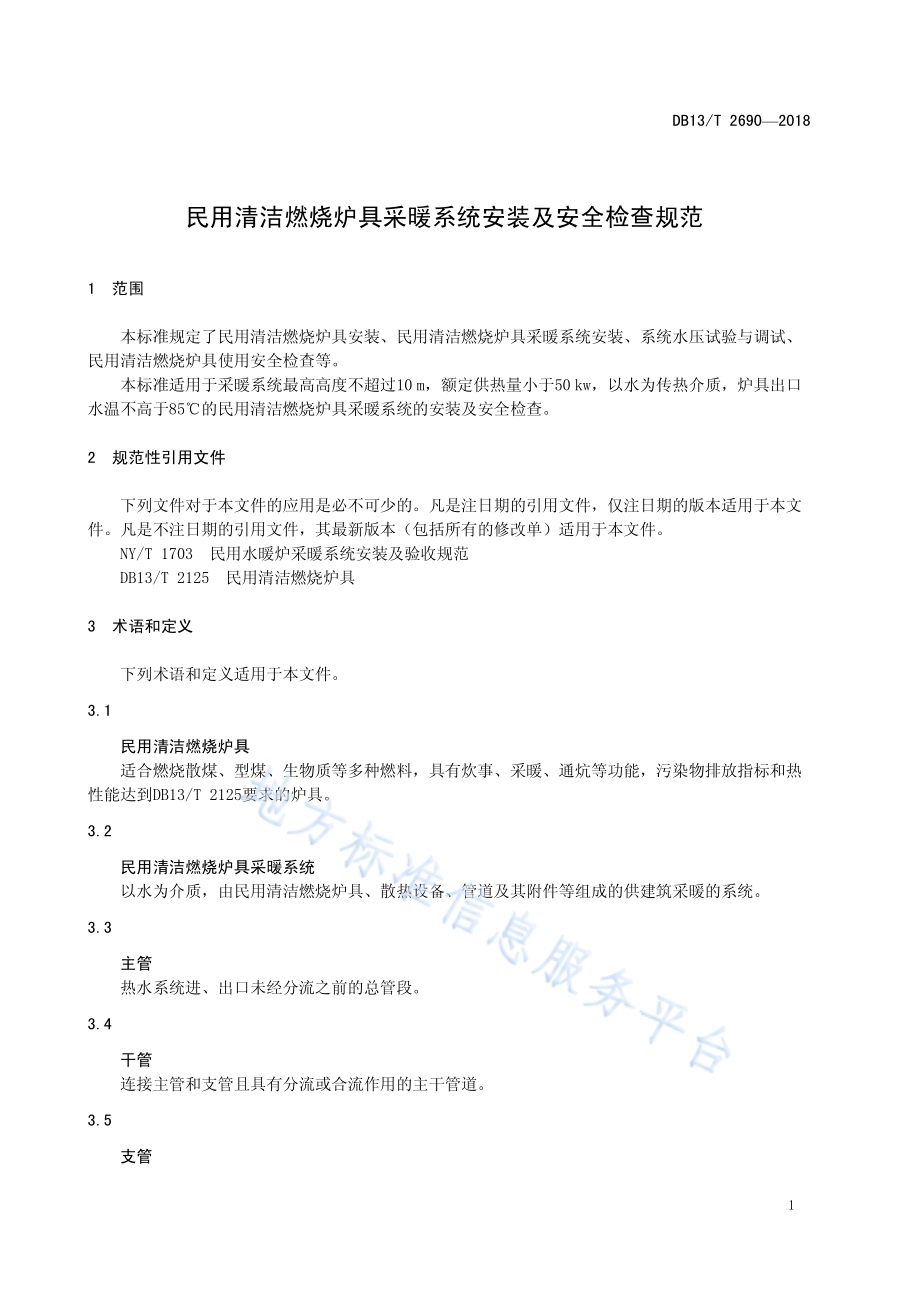

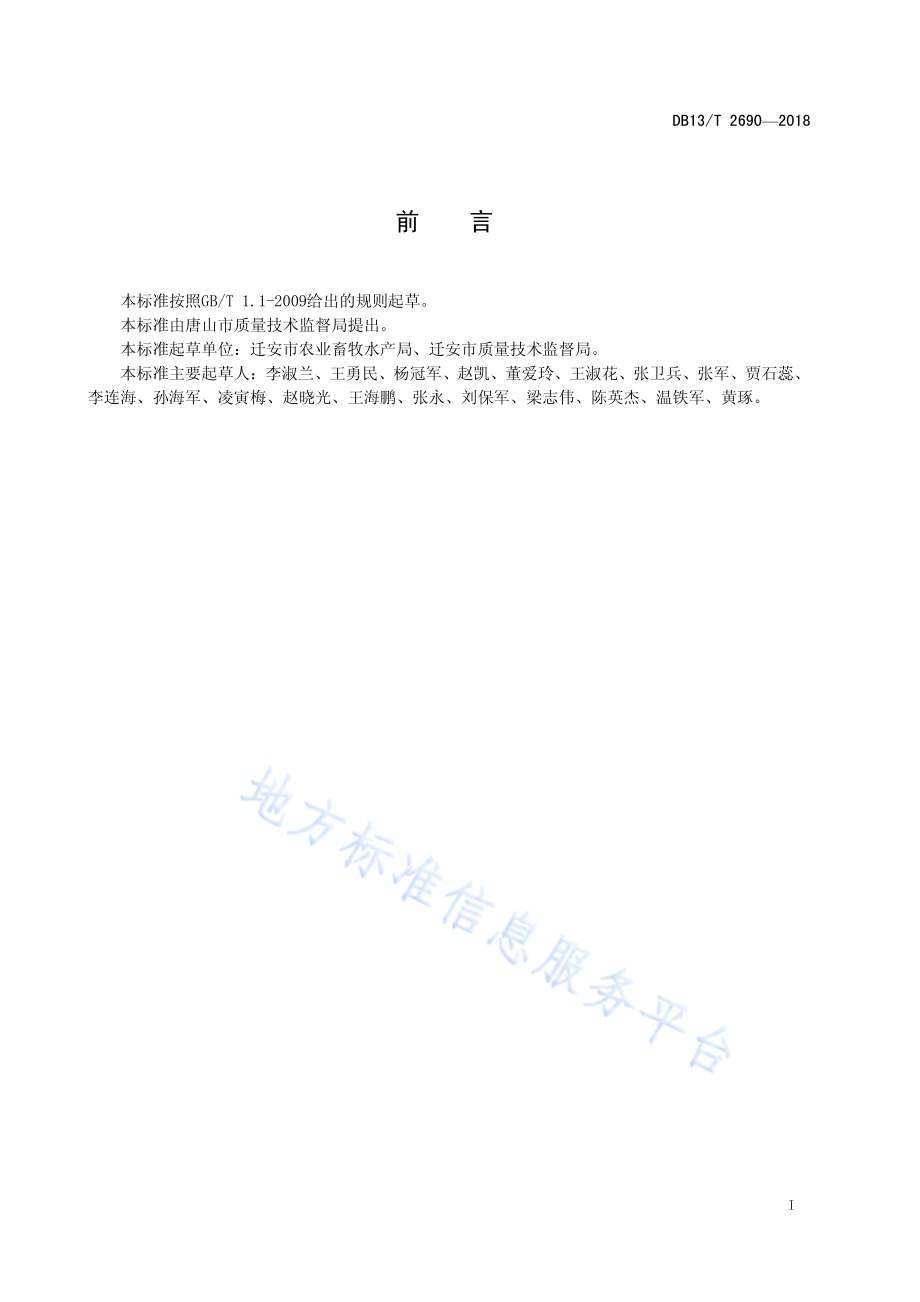

ICS 91.140.01 P 45 DB13 河北省地方标准 DB 13/T 2690 2018 民用清洁 燃烧炉具 采暖系统 安装及 安全检查 规范 2018-03-13 发布 2018-04-13 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2690 2018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由唐 山市 质量 技术 监督局 提出。本标准 起草 单位：迁 安市 农业畜 牧水 产局、迁 安市 质量技 术监 督局。本标准 主要 起草 人：李淑 兰、王 勇民、杨 冠军、赵 凯、董 爱玲、王 淑花、张 卫兵、张军、贾 石蕊、李连海、孙 海军、凌 寅梅、赵晓 光、王海 鹏、张永、刘保 军、梁志 伟、陈英 杰、温 铁军、黄 琢。DB13/T 2690 2018 1 民用清洁 燃烧炉 具采暖系 统安装 及安全检 查规范 1 范围 本标准 规定 了民 用清 洁燃 烧炉具 安装、民 用清 洁燃 烧炉具 采暖 系统 安装、系 统水压 试验 与调 试、民用清 洁燃 烧炉 具使 用安 全检查 等。本标准 适用 于采 暖系 统最 高高度 不超 过10 m，额定 供热量 小于50 kw，以 水为 传热介 质，炉具 出 口水温不 高于85 的民 用清 洁燃烧 炉具 采暖 系统 的安 装及安 全检 查。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本 适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。NY/T 1703 民 用水 暖炉 采 暖系统 安装 及验 收规 范 DB13/T 2125 民用 清洁 燃 烧炉具 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 民用清 洁燃 烧炉 具 适合燃 烧散 煤、型煤、生 物质等 多种 燃料，具 有炊 事、采 暖、通炕 等功 能，污染物 排放 指标 和 热性能达 到DB13/T 2125 要 求 的炉具。3.2 民用清 洁燃 烧炉 具采 暖系 统 以水为 介质，由 民用 清洁 燃烧炉 具、散热 设备、管 道及其 附件 等组 成的 供建 筑采暖 的系 统。3.3 主管 热水系 统进、出 口未 经分 流之前 的总 管段。3.4 干管 连接主 管和 支管 且具 有分 流或合 流作 用的 主干 管道。3.5 支管 DB13/T 2690 2018 2 连接干 管与 散热 设备 之间 的管段。3.6 排气管 采暖系 统中 与大 气相 通具 有排除 气体 功能 的管 道。3.7 泄水管 采暖系 统中 用于 泄水 排垢 功能的 管道。3.8 膨胀水 箱 与回水 干管 相连，上 与排 气管相 对，对水 体积 的膨 胀和收 缩起 调剂 补偿 等作 用的水 箱。4 基本规 定 4.1 炉具采 暖系 统使 用的 主要 材料、设 备及 配件 应采 用 质量合 格的 产品，其规 格、型号及 性能 应符 合相关标 准规 定，安装 前应 做检查 验收。4.2 炉具和 散热 设备 应有 完整 的使用 安装 说明 书及 合格 证。4.3 炉具和 散热 设备 在运 输、保管、施工 过程 中，应采 取有效 措施 防止 损坏 或腐 蚀。5 民用清 洁燃 烧炉 具安 装 5.1 炉具的 技术 要求 应符 合 DB13/T 2125 的规 定。5.2 炉具安 置地 点的 地面 应采 取硬化 措施。5.3 炉具安 装地 点应 与卧 室有 效隔离。5.4 对于通 炕炉 具，炉具 通炕 口安装 应向 上仰 角 15 30。5.5 炉具与 墙体 预留 一定 的空 间，便 于维 修操 作。5.6 烟囱安 装尽 量不 拐弯，管 径不小 于炉 具出 烟口 直径。5.7 若烟囱 拐弯，从 窗户 输出，向上 仰 角15 30，烟囱尾 部加 装防 烟气 回流 装置。6 采暖系 统安 装 6.1 炉具采 暖循 环系 统的 管道 布置通 常宜 采用 上供 下回 式自然 循环 系统，示 意图 见图 1。采 用暖 气 片的散热 系统，炉 具中 心与 散热器 中心 的高 度差 不小 于 0.5 m。DB13/T 2690 2018 3 图1 民用 清洁 燃烧 炉具 采暖循 环系 统示 意图 6.2 自然循 环热 水采 暖系 统的 供暖半 径横 向不 宜超 过 30m。6.3 采暖系 统中 供水 总管 和回 水总管 的管 径应 一致，并 与炉具 的出 水、回水 管径 相同。6.4 采暖系 统主 干管 道最 高处 应须安 装排 气管，管 端应 保持排 气畅 通并 高于 膨胀 水箱。6.5 自然循 环采 暖系 统的 膨胀 水箱容 积应 不低 于采 暖系 统总容 水量 的 5%，膨胀 水 箱底部 距供 水干 管顶部最 高点 不小 于 20cm。6.6 排气管、膨 胀水 箱与 炉具 之间的 主干 管道 应保 持通 畅，严 禁安 装任 何形 式的 阀门。6.7 采暖系 统的 供水 干管 和回 水干管 均应 以炉 具为 基点 向上 0.5%1%的坡 度。6.8 采暖系 统最 低处 应安 装泄 水管，管端 安装 泄水 阀门。6.9 自然循 环采 暖系 统安 装时，应尽 量缩 短管 道长 度，减少弯 头，保持 管路 顺直。6.10 炉具、膨胀 水箱 和排 气管 应安装 在室 内。6.11 自然循 环采 暖系 统供 水和 回水干 管不 宜绕 行门 窗。6.12 采暖系 统裸 露在 室外 的管 道应有 可靠 的保 温防 冻措 施。6.13 管道、散热 器安 装 按 NY/T 1703 规定 进行。7 系统水 压试 验与 调试 7.1 采暖系 统安 装完 毕后 应进 行注水 试验，充 满 水 10min 以后 检查，系 统各 连接 处应不 渗、不漏。炉 具 散热 器 散热 器 排气管 供 水 总 管 膨胀水箱 回水总管 泄水管 坡度 0.5%1%坡度 0.5%1%炉具中心高度 0.5m 散热器中心高度 DB13/T 2690 2018 4 7.2 系统检 验合 格后 应对 系统 进行适 当的 冲洗，直至 排 出的水 不含 泥沙、铁屑 等 杂物，且 水色 不混 浊为合格。7.3 系统确 认充 满水 后，炉具 点火前，用 户应 依据 炉具 使用说 明书，进 行试 运行 和调试，直 至系 统 运行正常。8 炉具使 用安 全检 查 8.1 安装单 位在 系统 安装 完毕，应进 行安 全检 查。与用 户共同 对照 检查 内容，见 附录 A，并 做好 验 收记录。8.2 炉具采 暖系 统安 全检 查以 安全为 主检 项目，见 附录 A，文 件中 的检 验内 容应 全 部合格。DB13/T 2690 2018 5 A A 附 录 A（规范 性附 录）民用清 洁燃 烧炉 具安 全检 查表 表 A.1 民 用清 洁燃 烧炉 具 安全检 查表 户主姓名 检查时间 年 月 日 家庭地址 联系电话 炉具型号 制造厂家 序号 检 验 内 容 检验结果（合格/不合格）1 炉具水套受热面钢板厚度应3mm，非受热面钢板厚度应2mm；受热面铸铁壁厚4mm(超声波测厚仪)2 炉具长宽高尺寸和重量应不小于标称值，应安装防爆阀 3 炉具严禁安装在卧室内 4 炉具与排气管、膨胀水箱应保持通畅，严禁安装任何阀门 5 炉具、膨胀水箱和排气管应安装在室内 6 室外管道及部件应保温 7 主干管最高处应安装排气管，并保持排气通畅，并与膨胀水箱正对 8 采暖系统的最低处应安装泄水管与泄水阀 9 烟囱直径不得小于炉具烟囱出口直径，排烟口高度4m，烟囱直径或高度小于规定值的应加装辅助排烟设备；对于烟道拐弯的，烟囱尾端应安装烟气防回流装置 10 通炕型炉具所通农户火炕密封性好 11 系统充满水 10min 后，各连接 处应不渗、不漏 12 进行试运行和调试，运转正常 13 炉具散热设备的使用说明书及合格证 14 其他需要检查的项目 用户签字：安装单位签字：_
