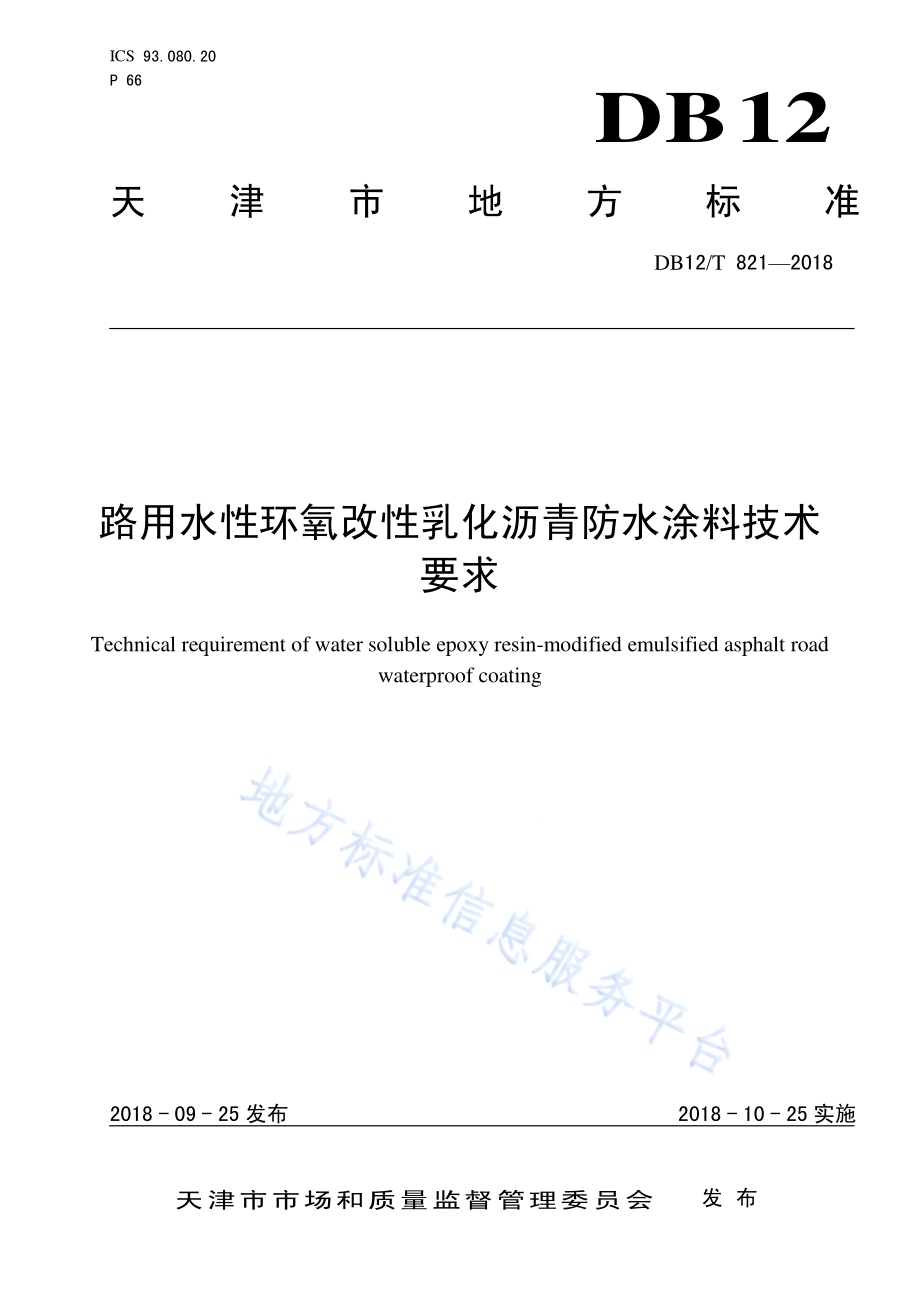

ICS 93.080.20 P 66 DB12 天津市 地 方 标 准 DB12/T 821 2018 路用水性 环氧改性 乳化沥青 防水涂料 技术要求 Technical requirement of water soluble epoxy resin-modified emulsified asphalt road waterproof coating 2018-09-25 发布 2018-10-25 实施 天 津 市 市 场 和 质 量 监 督 管 理 委 员 会 发布 DB12/T 821 2018 I 前 言 本标准 依据GB/T 1.1-2009 标 准化 工作导 则 第1 部 分：标准 的结构 和编 写规 则 给出 的规则 起 草。本标准 由天 津市 交通 运输 委员会 提出 并归 口。本标准 起草 单位：天津 市 市政工 程设 计研 究院、天 津市赛 英工 程技 术咨 询有 限公司、天津 市交 通科学研究 院、天津 第二 市政 公路工 程有 限公 司、天津 市亨益 晟泰 筑路 材料 科技 有限公 司。本标准 主要 起草 人：谷李 忠、李 传宪、袁 立顺、杨 志伟、宋晓 燕、李宗 帅、纪姗、苗乾、付 全 鸿、梁建华。DB12/T 821 2018 1 路用水性 环氧改 性乳化沥 青防水 涂料技术 要求 1 范围 本标准 规定 了路 用水 性环 氧改性 乳化 沥青 的分 类、技术要 求及 质量 检验。本标准 适用 于各 等级 道路 水泥混 凝土 基面 上的 防水 粘结层 2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 3186 色 漆、清漆 和 色漆与 清漆 用原 材料 取样 GB/T 16777 建 筑防 水涂 料试验 方法 CJJ 139 城市 桥梁 桥面 防 水工程 技术 规程 CJJ 2 城 市桥 梁工 程施 工 与质量 验收 规范 JC/T 408 水乳 型沥 青防 水涂料 JC/T 975 道桥 用防 水涂 料 JGJ 55 普 通混 凝土 配合 比设计 规程 JTG D50 公路 沥青 路面 设 计规范 JTG E20 公路 工程 沥青 及 沥青混 合料 试验 规程 JTG E60 公路 路基 路面 现 场测试 规程 JTG F40 公路 沥青 路面 施 工技术 规范 JTG F80/1 公 路工 程质 量 检验评 定标 准 第一 册 土 建工程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 防水粘 结层 waterproof layer 路面、桥面 结构 中水 泥混 凝土基 面上 起防 水、粘结 作用的 功能 层。3.2 水性环 氧树 脂 water soluble epoxy resin 指环氧 树脂 以微 粒、液滴 或是胶 体形 式分 散于 水相 中形成 的乳 液。3.3 水性环氧 改性乳 化沥青（A 组分）water soluble epoxy resin-modified emulsified asphalt（A component）由水性 环氧 树脂、乳 化沥 青及添 加剂 按一 定比 例混 合形成 的乳 液。3.4 DB12/T 821 2018 2 水性环氧 改性乳 化沥青（B 组分）water soluble epoxy resin-modified emulsified asphalt（B component）水性环 氧树 脂固 化剂。3.5 水性环 氧改 性乳 化沥 青 water soluble epoxy resin-modified emulsified asphalt 水性环 氧改 性乳 化沥 青是 由A、B 两组 分按 一定 比例 混合，经固 化反 应生 成的 热固性 沥青 复 合 材 料。3.6 检验批 inspection lot 按同一 施工 条件 或按 规定 的方式 汇总 起来 便于 检验 评定，由一 定数 量样 本组 成的检 验体。4 分类 4.1 类型 路用水 性环 氧改 性乳 化沥 青防水 涂料 根据A组 份性 能 分为 型和 型 两种。4.2 代号 路用水 性环 氧改 性乳 化沥 青防水 涂料 代号 为HF。4.3 标记 路用水 性环 氧改 性乳 化沥 青防水 涂料 按名 称、类别、标准 代号 标记。示例：路用水性环氧改性乳化沥青防水涂料 HF DB12/T 821-2018 5 技术要 求 5.1 材料技 术要 求 5.1.1 原材料 5.1.1.1 制备水 性环 氧改 性乳 化沥 青防水 涂料 用基 质沥 青应 采用 A 级或 B 级 沥青，其 质量应 符 合 JTG F40 的 规定。5.1.1.2 制备水 性环 氧改 性乳 化沥 青防水 涂料 用水 性环 氧树 脂应符 合 表 1 的 要求。表1 水性环 氧树 脂技 术要 求 外观 环氧当量 固含量 粘度（25）-20冻融 乳白色粘稠均一液体 9001000 50%2400cp 2600cp 表中各项指标均无变化 5.1.2 水性环 氧改 性乳 化沥 青技 术要求 5.1.2.1 一般规 定 5.1.2.1.1 路用水 性环 氧改 性乳 化沥 青防水 涂 料 A 组分与 B 组 分应分 开贮 存。5.1.2.1.2 A 组分 与B 组分 混合 后应 在常温 下 5 小时 内完 成使 用。5.1.2.1.3 制备方 法见 附 录 A。5.1.2.2 外观 DB12/T 821 2018 3 A组份 搅拌 均匀 后为 黑褐 色 均质液 体，搅拌 棒上 不粘 附任何 明显 颗粒；B 组份 为 无色透 明液 体。5.1.2.3 水性环 氧改 性乳 化沥 青 技 术要求 应符合 表2 的要 求。表2 水性环 氧改 性乳 化沥 青 技 术要求 项目 类型 试验方法 型 型 干燥性，25 表干，h 1 1 GB/T 16777 涂膜用量为 1.0kg/m2 实干，h 6 6 固含量，%50 50 GB/T 16777 沥青标准粘度 C25.3，s 1020 10 20 JTG E20 T0621 断裂延伸率，%标准条件 600 200 GB/T 16777 拉伸速度为 500mm/min 碱处理 600 160 GB/T 16777 盐处理 600 160 盐处理按 JC/T 975 的规定，试验方法同标准条件 热处理 600 160 GB/T 16777 拉伸断裂强度，MPa 标准条件 0.60 1.00 GB/T 16777 拉伸速度为 500mm/min 碱处理 0.45 0.75 GB/T 16777 盐处理 0.45 0.75 盐处理按 JC/T 975 的规定，试验方法同标准条件 热处理 0.45 0.75 GB/T 16777 涂料与水泥混凝土粘结强度，MPa，23 2 0.50 0.55 见附录 B 涂料在沥青混凝土与水泥混凝土间粘结强度，MPa，232 0.6 0.7 见附录 C 涂料在沥青混凝土与水泥混凝土间剪切强度，MPa,232 0.50 0.70 见附录 D 低温柔性，标准条件-15-15 GB/T 16777 碱处理-10-10 GB/T 16777 盐处理-10-10 盐处理按 JC/T 975 的规定，试验方法同标准条件 热处理-10-10 GB/T 16777 无裂纹 不透水性 0.3MPa，30min 不透水 0.3MPa，30min 不透水 GB/T 16777 耐热度，160 160 JC/T 408 无流淌、滑动、滴落 耐腐蚀性 耐碱 20 Ca(OH)2 中浸泡15 天无异常 试样制备按 GB/T 16777 的规定 耐 盐 20 3%盐水中浸泡15 天无异常 DB12/T 821 2018 4 5.2 其他技 术要 求 5.2.1 在路用 水性 环氧 改性 乳化 沥青防 水涂 料使 用前 应检 查下卧 层的 质量，下 卧层 基面应 干燥、平 整、清洁、无杂 物、无污 染，并经验 收合 格。5.2.2 设置在 路用 水性 环氧 改性 乳化沥 青防 水涂 料下 的水 泥混凝 土层 应清 除浮 浆，并 除去过 高的 部 分。5.2.3 路用水 性环 氧改 性乳 化沥 青防水 涂料 的 洒 布量 一般 为 1.0 kg/m21.1kg/m2。5.2.4 产品在 生产、包 装、运输 及使用 过程 中应 满足 环境 保护要 求。6 质量检 验 6.1 材料检 验 6.1.1 所有材 料都 必须 经验 收合 格后方 可使 用。6.1.2 路用水 性环 氧改 性乳 化沥 青防水 涂料 以同 一类 型、同一规格 15t 为 一批（不 足 15t 亦作 为一 批）进行抽 检。在每 批产 品中 按 GB/T 3186 规 定取 样，A 组分 抽取2kg 样品，B 组 分根据 试验 比例 选取，将A 组分 与B 组分 分别 放入 不与样 品发 生反 应的 干燥 洁净密 闭容 器中 密封 好。6.1.3 路用水 性环 氧改 性乳 化沥 青防水 涂料 检验 分出 厂检 验和型 式检 验。出厂 检验 项目为 外观、固 体含量、表干 时间、实 干时 间、耐 热度、不 透水 性、低温柔 性、拉伸 强度、断 裂延伸 率。型式 检 验 项 目 为表1、表 2 中全 部内 容。6.1.4 判定规 则 应 按以 下要 求：a)外观符 合5.1.2.2 条 规定 判该批 产品 外观 合格，否 则判该 批产 品不 合格；b)固体含 量、沥青 标准 粘度、拉伸强 度、断裂 延伸 率、涂 料与水 泥混 凝土 的粘 结强 度、剪 切强 度、涂料在 沥青 混凝 土与 水泥 混凝土 间粘 结强 度，以试 件的算 术平 均值 分别 达到 表 2 规 定，即 判 该项合格；c)表干时 间、实干 时间、耐 热度、不透 水性，所有 试 件都符 合标 准规 定，判该 项合格，若 有一 个试件不 符合 表2 规定 则为 不合格；d)低温柔 度、处理 后低 温柔 度、耐 腐蚀 性以 五个 试件 为一组，有 四个 符合 标准 规定的，判 该 项 合格。试 验结 果全 部符 合 表2 规定，判 该批 产品 物理 性能合 格；e)若仅有 一项 不符 合 表 2 的 规定，允许 在该 批产 品中 随机另 取样 进行 单项 复测，复测 合格 则 判 该批产品 该性 能合 格，否则 判该批 产品 该性 能不 合格；f)若共有 两项 及两 项以 上不 符合 表 2 的 规定，则 判该 批产品 不合 格。6.2 其他检 验 除材料 检验 外的 其他 检验 应符合 国家 和天 津市 有关 标准的 规定。DB12/T 821 2018 5 A A 附 录 A（规范 性附 录）试样的 制备 A.1 环境条 件 温度23 2，相 对湿 度60%70%。A.2 取样方 法 试样按 照GB/T 3186 涂料 产 品的取 样规 定，取 一份2kg 样品用 于试 验。A组 分与B 组份试 样应 该在232 的环 境中 放置24h。A.3 试样制 备 将静置 后的A 组份水 性环 氧 改性乳 化沥青 样品，机械 搅拌均 匀，按 照不 同型号 对应的 配比及 试验 用量，其中HF-R1型A 组 分与B组 份 比 例为100:2；HF-R2 型A 组分与B组 份 比例 为100:3，分 别称 取A 组分 与B组份，将B 组份 倒入A 组份 中，立 刻进 行机 械搅 拌，搅拌过 程中 避免 混入 气泡，将搅 拌均 匀的 样 品 倒 入 脱模剂处 理过的 或易 脱模的 模板制 成的模 框中 涂覆。样品分3 5次 涂覆（每次 间隔时 间8h12h），最 后一次刮 平，保 证涂 膜厚度 达1.5mm 0.2mm。然后 将 试件在 标准条 件下 养护48h，再放 入40 的电 热鼓风干燥箱 中养 护24h 后 脱模，将试件 翻转，底面 朝上 在80 2 条 件下 养护24h，再在40 2 条件 下养护24h 后冷 却，再 在 标准 试 验环境 条件 下养 护4h。A组分 与B组 份混 合后 的成 品试样 应立 刻使 用；放置 超过5h 的成 品试 样不 得用 于试验 涂膜，以 免 影 响试验结 果及 精度。DB12/T 821 2018 6 B B 附 录 B（规范 性附 录）涂料与 水泥 混凝 土的 粘结 强度试 验方 法 B.1 试件制 备 B.1.1 水泥混 凝土 试件 制备 按JGJ 55 制备 强度 等级C50 的水泥 混凝土 试件，尺寸100 100 50mm，养护21 天 备用，防水涂 料的施工表 面应 清洁、无 浮浆，并使 表面 粗糙 度在0.5mm 0.1mm。为了 达到 要求 的 粗糙度，可 以在 养护 成型的混凝 土表 面涂 一层 环氧 树脂，未固 化前 撒过 量的 粒 径在0.3mm 0.6mm 标 准砂，固化后 除去 未粘 附的 砂。B.1.2 涂层制 备及 养生 将A组分 水性 环氧改 性乳 化 沥青样 品，机 械搅 拌均匀，按照 不同型 号对 应相应 的固化 剂比例 进行 添加搅拌，其中HF-R1 型A 组 分与B 组份 比例 为100:2；HF-R2型A组 分与B 组份 比例 为100:3；将 调配 好的 水性环氧改 性乳化沥青防水 涂料按照1.0kg/m2用 量，均匀涂刷 到B.1.1 中制备好 的水凝混 凝土试件上；涂刷完毕后，置于 标准 条件下4h，再将 试件 放入40 电 热 鼓风干 燥箱中 养生72h，养 生结束 后将试 件取 出放于标准 条件 至冷 却即 可进 行试验。B.1.3 试验条 件 试验环 境应 保持 在：温度23 2，相对 湿度60%-70%。B.2 试验步 骤 在制备 好的 试件 防水 膜表 面均匀 涂刷 一薄 层胶 黏剂，然后 将直 径为50mm 的钢 质拉拔 头按 上，待 胶 黏剂完全 固化 后，用 锋利 的 刀子，沿 拉拔 头的 周边 切 透固化 的胶 黏剂 和防 水涂 层直达 水泥 混凝 土表 面，采用黏附 性拉 拔仪 进行 试验，夹 具以10mm/min 的拉 伸 速度进 行拉 开试 验，记 录 下拉开 的数 值，并 观察 断 面的破坏 形式。B.3 结果分 析 B.3.1 断面的 破坏 形式 可分 为四 种：a)附着破 坏：涂层 与底 材，复合涂 层界 面的 破坏，以A 表示；b)内聚破 坏：涂层 自身 破坏，以 B 表示；c)胶黏剂 自身 破坏 或被 测涂 层的表 面部 分被 破坏，这 表 明涂 层 与底 材的 附着 力或 是涂层 间的 界 面附着力 均大 于所 得数 值，以 C 表 示；d)胶结失 败：胶结 剂与 拉拔 头脱开，或 与涂 层的 表面 完全脱 开，以 D 表示。B.3.2 根据不 同破 坏形 式分 析：破坏形 式为A、B 或是C时，其测量 结果 符合 试验 要求，出现C和D 的破 坏形式时，表 明胶 黏剂 的强 度不满 足要 求，必须 更换 胶黏剂。B.4 试验结 果计 算 DB12/T 821 2018 7 粘结强 度按 式B.1 计 算：F/A=.(B.1)式中：粘 结强 度，单位 为 兆帕（MPa）；F 破 坏荷 载，单位 为 牛顿（N）；A 试 件粘 结面 积，单 位为平 方毫 米（mm2）取符合 试验要 求的6 个试 件 试验结 果，与 平均 值比较 去掉6个 数据 中偏离 最大 的 值，取 剩余5 个数 据的平均 值，精确 到0.001MPa。DB12/T 821 2018 8 C C 附 录 C（规范 性附 录）涂料在 沥青 混凝 土与 水泥 混凝土 间粘 结强 度试 验方 法 C.1 试件制 备 C.1.1 水泥混 凝土 试件 制备 见 附录B.1.1。C.1.2 涂层制 备及 养生 将A组分 水性 环氧改 性乳 化 沥青样 品，机 械搅 拌均匀，按照 不同型 号对 应相应 的固化 剂比例 进行 添加搅拌，其中HF-R1 型A 组 分与B 组份 比例 为100:2；HF-R2型A组 分与B 组份 比例 为100:3，将 调配 好的 水性环氧改 性乳化沥青防水 涂料按照1.0kg/m2用 量，均匀涂刷 到C.1.1 中制备好 的水凝混 凝土试件上，涂刷完毕后，置 于标 准条 件下2h，再 将试 件放 入40 电 热 鼓风干 燥箱 中养 生2h。C.1.3 组合试 件制 备及 养生 将电热 鼓风箱 中养 生2h 的 试件取 出，装 入到300 300 100mm 车辙 试模 中，在 其上面 成型300 30050mm 的AC-13 热拌 沥青 混 合料，沥 青选 用SBS 改 性沥 青或环 氧沥 青，石 料选 用 石灰岩，具体 成型 方法 见JTG E20 中沥 青混 合料试 件 制备方 法（轮 碾法），成 型后脱 模，将 试件 放入40 电热 鼓风干 燥箱 中养 生72h。养生 结束 后取 出置 于 标准温 度冷 却。C.1.4 试验条 件 试验环 境应 保持 在：温度23 2，相对 湿度60%70%。C.2 试 验步 骤 采用钻 孔机 在养 生好 的300 300 100mm 试 件上 钻直 径100mm、深50mm 的 孔，恰 好钻透 防水 层到 达水泥混凝 土表面，然 后采用 环氧树 脂将拉 拔头 粘结在 沥青混 凝土端，试 验前试 件见图C.1，选取 路用 拉 拔强度试 验仪，以27mm/min 的拉伸 速度 进行 拉力 试验，直到 芯样 破坏，记 录最 大力值。说明：1 沥青混凝土 4 环氧树脂 2 路用水性环氧改性乳化 沥青防水涂料 5 水泥混凝土 3 拉头 图C.1 粘结强 度试 件及 夹具 示意 图 DB12/T 821 2018 9 C.3 试验结 果计 算 见 附录B.4。DB12/T 821 2018 10 D D 附 录 D（规范 性附 录）涂料在 沥青 混凝 土与 水泥 混凝土 间剪 切强 度 D.1 试件制 备 见 附录C.1。D.2 试验步 骤 将养生 好的300 300 100mm试件，切割 成100 100 100mm 的 试块，放入 压力 试验机，试验 机速 度为10mm/min。D.3 试验结 果计 算 剪切强 度按 式C.1 计 算：.(D.1)式中：剪 切强 度，单位 为兆 帕（MPa）；F 最大 压力，单 位为 牛顿（N）；A 试件 粘结 面积，单 位为平 方毫 米（mm2）取6个试 件的 试验结 果，与 平均值 比较去 掉6个 数据 中 偏离最 大的值，取 剩余5 个 数据 的 平均值，精确到0.01MPa。_
