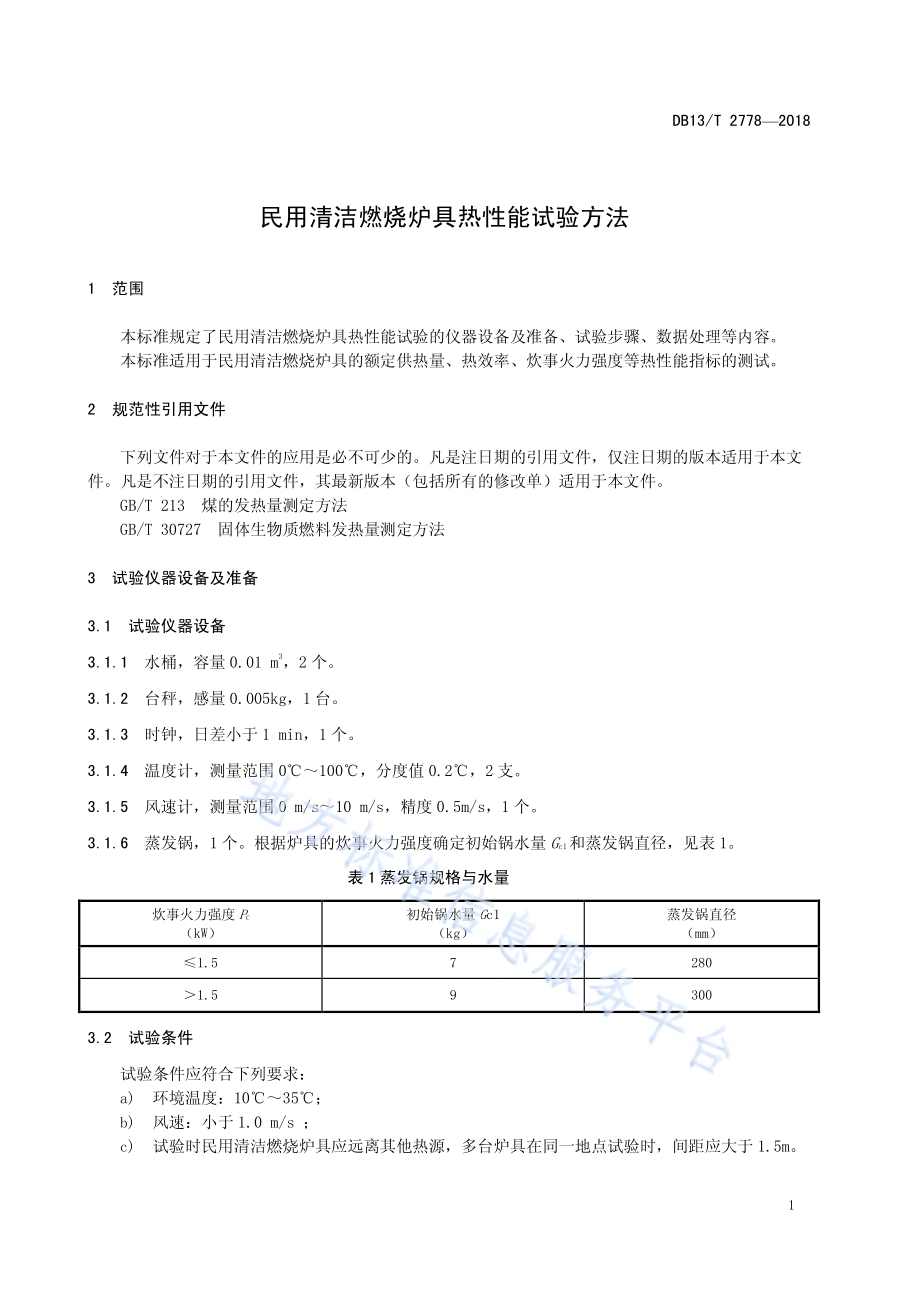

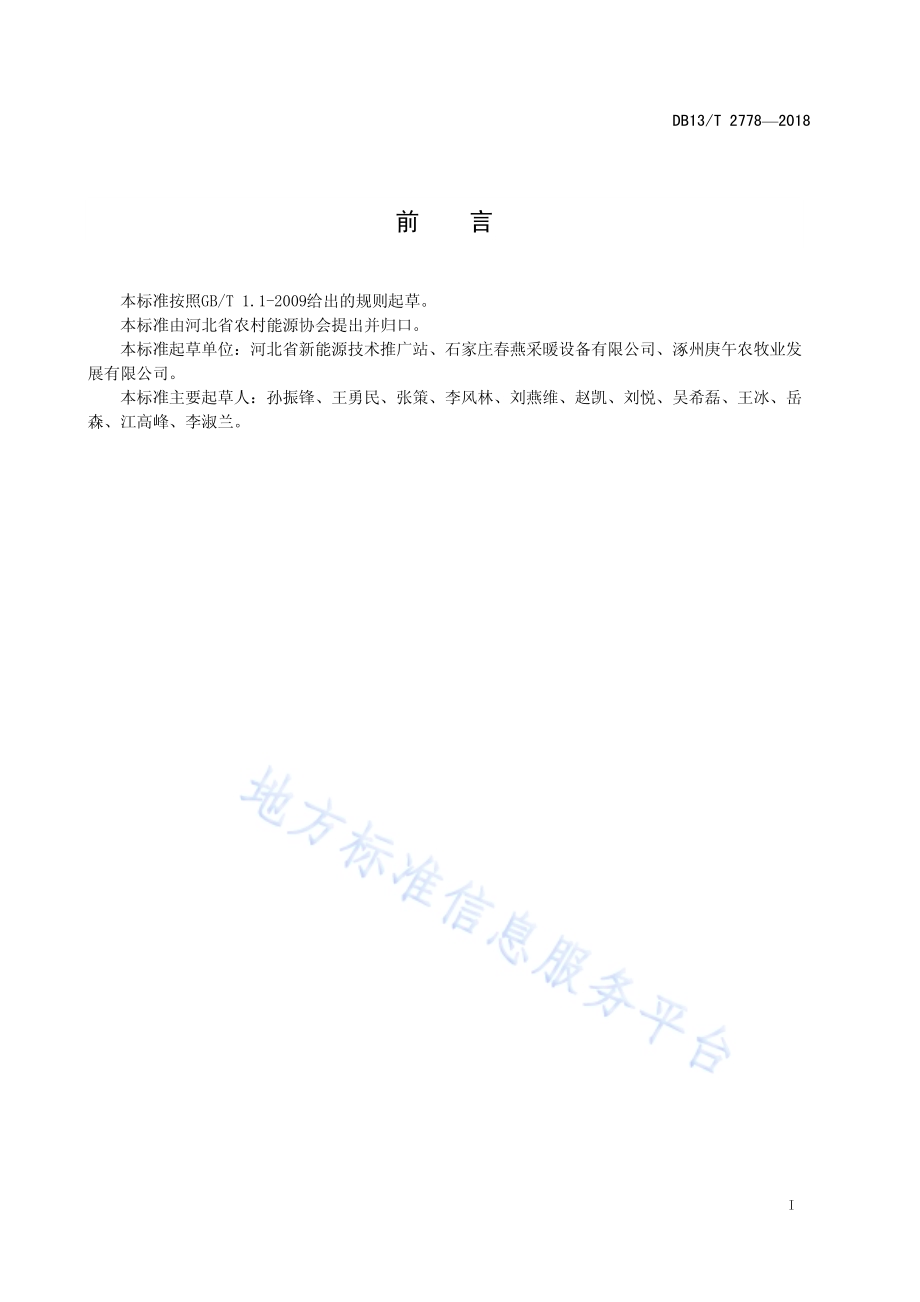

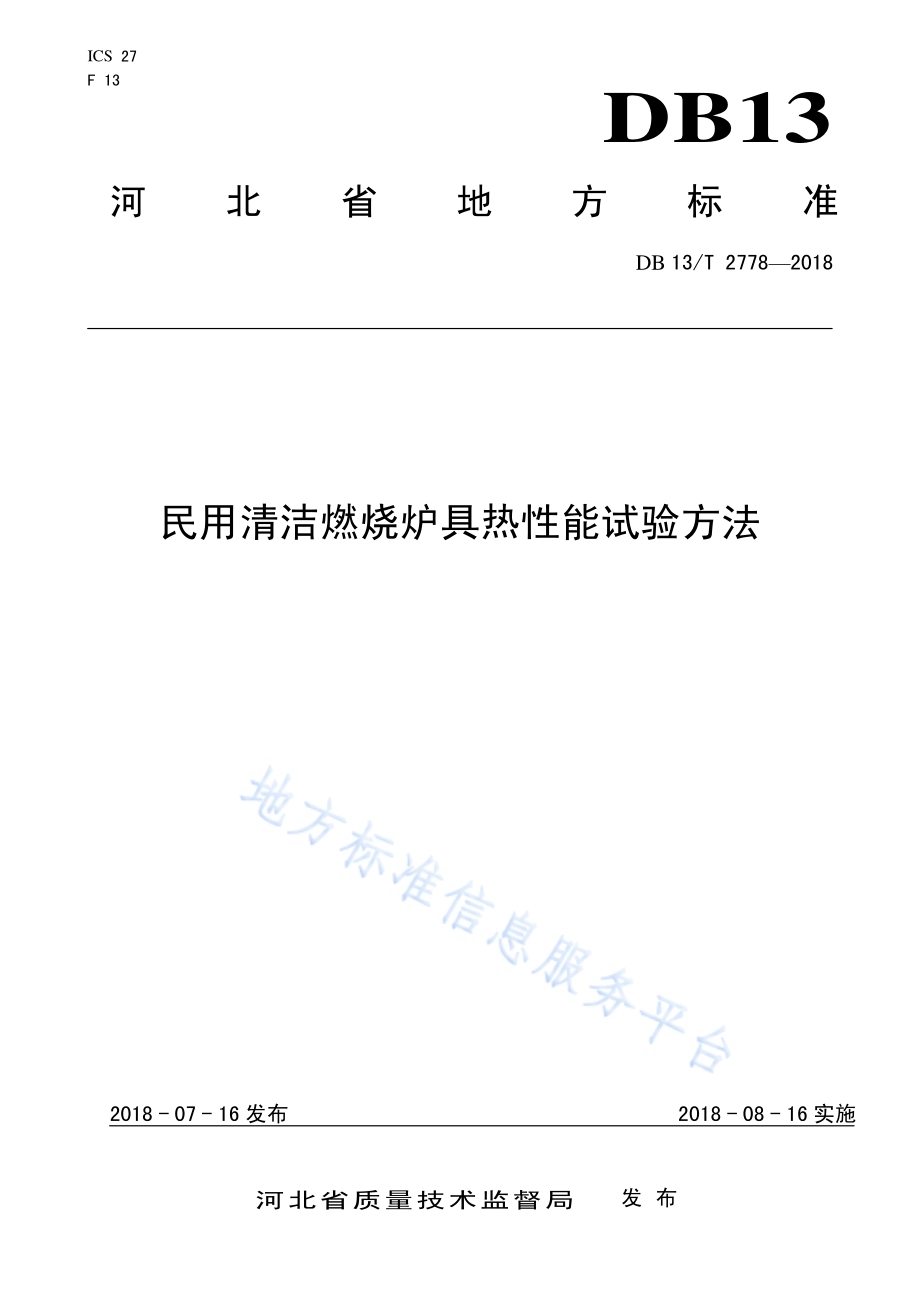

ICS 27 F 13 DB13 河北省地方标准 DB 13/T 2778 2018 民用清洁 燃烧炉具 热性能试 验方法 2018-07-16 发布 2018-08-16 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2778 2018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由 河 北省 农村 能源 协会 提 出并 归口。本标准 起草 单位：河 北省 新能源 技术 推广 站、石家 庄春燕 采暖 设备 有限 公司、涿州 庚午 农牧 业 发展有限 公司。本标准 主要 起草 人：孙振 锋、王 勇民、张 策、李风 林、刘 燕维、赵 凯、刘悦、吴希 磊、王冰、岳森、江 高峰、李 淑兰。DB13/T 2778 2018 1 民用清洁 燃烧炉 具热 性能 试验方 法 1 范围 本标准 规定 了 民 用清 洁燃 烧炉具 热性 能 试 验的 仪器 设备及 准备、试 验步 骤、数据处 理等 内容。本标准 适用 于民 用清 洁燃 烧炉具 的额 定供 热量、热 效率、炊事 火力 强度 等热 性能 指 标的 测试。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 213 煤的 发热 量测 定方法 GB/T 30727 固 体生 物质 燃料发 热量 测定 方法 3 试验仪 器设 备及 准备 3.1 试验仪 器设 备 3.1.1 水桶，容 量0.01 m3，2 个。3.1.2 台秤，感 量0.005kg，1 台。3.1.3 时钟，日差 小 于1 min，1 个。3.1.4 温度计，测 量范 围 0 100，分度 值0.2，2 支。3.1.5 风速计，测 量范 围 0 m/s 10 m/s，精度 0.5m/s，1 个。3.1.6 蒸发锅，1 个。根据 炉具 的炊事 火力 强度 确定 初始 锅水 量Gc1 和 蒸发 锅直 径，见表 1。表1 蒸 发锅 规格 与水 量 炊事火力强度 PC（kW）初始锅水量 Gc1（kg）蒸发锅直径（mm）1.5 7 280 1.5 9 300 3.2 试验条 件 试验 条 件应 符合 下列 要求：a)环境温 度：1035；b)风速：小 于1.0 m/s；c)试验时 民用 清洁 燃烧 炉具 应远离 其他 热源，多 台炉 具在同 一地 点试 验时，间 距应大 于 1.5m。DB13/T 2778 2018 2 3.3 试验前 准备 3.3.1 试验人 员应 熟悉 炉具 的操 作方法，并 具有 炉具 测试 经验。3.3.2 校正仪 器至 规定 要求。3.3.3 根据炉 具生 产商 提供 的说 明书，选择 适合 的燃 料种 类。3.3.4 根据炉 具的 额定 供热 量，确定试 验用 燃料 量，燃料 量应保 证 3h 以 上的 额定 供 热量。试验 用 燃料量见表 2。表 2 试验 用燃料 量 额定供热量/（kW）12 12 25 2535 3545 4550 燃料量/（kg）8 12 12 25 2535 3545 4550 3.3.5 按GB/T 213 和GB/T 30727 的规 定测 定燃 料的 收到 基恒容 低位 发热 量。4 试验步 骤 4.1 热 性能 试验 4.1.1 热性能 试验 准备 4.1.1.1 将炉体 水套 充满 水，引火 物和燃 料放 置在 炉膛 内，点火。4.1.1.2 当炉体 水温 升 到 75 时，开启阀 门向 水桶 内放 水，并控制 出水 温度 在 75 80。4.1.1.3 炉具调 整至 稳定 供热 状态 后，记 录燃 料层 位置、燃 烧状况 等，准备 开始 热性 能试验。4.1.2 热性能 试验 4.1.2.1 开始热 性能 试验，记 录此 时刻 T1。为 维持 稳定 供热 状态，试验 期间 可添 加经 计量的 燃料。4.1.2.2 试验期 间，随时 记录 出水 量，并 每 5 min 记录 一次 出水温 度，每 10 min 记录 一次进 水 温 度。4.1.2.3 民用清 洁燃 烧炉 具热 性能 试验时 间不 少 于 3h。4.1.2.4 热性能 试验 结束 时，炉具 的燃料 层位 置与 燃烧 状况 应与试 验开 始时 保持 一致，记录 结束 时 刻T2。4.1.2.5 统计试 验期 间燃 料用 量 B、总出 水 量Gz、总出 水平 均温 度tcp 和 总进 水平 均温 度 tjp。4.1.2.6 热性能 试验 结束 后，具有 炊事功 能的 民用 清洁 燃烧 炉具应 进行 炊事 火力 强度 试验。4.2 炊事火 力强 度试验 4.2.1 炉膛内 加入 能维 持 1h 以 上 稳定燃 烧的 煤量，将 称量 后的水 倒入 锅内，记 录初 始锅水 量 GC1。蒸发锅盖 上锅 盖放 置在 炉具 火口，使锅 水逐 步升 温，准备开 始炊 事火 力强 度试 验。4.2.2 锅水的 温度 测点应 位于 蒸 发锅中 心 并 距离 锅底 约 10mm 处。DB13/T 2778 2018 3 4.2.3 锅水温 度升 至沸 点时，打 开锅盖，开 始炊 事火 力强 度试验。记 录此 时刻TC1 和 沸点温 度tC1。锅水蒸 发 60min 后，立 即将 蒸发锅 移走 并称 量剩 余锅 水量 GC2，结束炊 事火 力强 度试验。5 试验数 据处理 5.1 额定供 热量（1）式中：Pn 额定供 热量，kW；Gz 总出水 量，kg；tcp 总出水 的平 均温 度，；tjp 总进水 的平 均温 度，；T2T1 总试验 时间，h。5.2 热效率（2）式中：热效率，%；B 燃煤用 量，kg；Qnet.v.ar 燃料的 收到 基恒 容低 位发 热量，kJ/kg。5.3 炊事火 力强 度 式中：PC-炊事火 力强 度，kW；GC1 蒸发锅 内初 始水 量，kg；GC2 蒸发 1h 后 剩余 水量，kg；r 锅水在 平均 蒸发 温度 状态 的平均 汽化 潜热，kJ/kg。6 试验报 告 试验报 告见 表3。3600)(C1 2 CCr G GP(3)(360018.4)(1 2jp cpnT Tt t GPz%10018.4)(net.v.arjp cp z Q Bt t GDB13/T 2778 2018 4 表3 性能 试验 总报 告 炉具名称型号 检验时间 炉具生产单位 燃料种类 委托单位 烟囱高度 检测地点 依据标准 试验主要仪器和设备 检测项目 单位 标准值 实测平均值 燃料 特性 燃料收到基恒容低位发热量 kJ/kg 热 性 能 额定供热量 kW（标称值）热效率%炊事火力强度 kW 备注 签发：审核：报告编制：_
