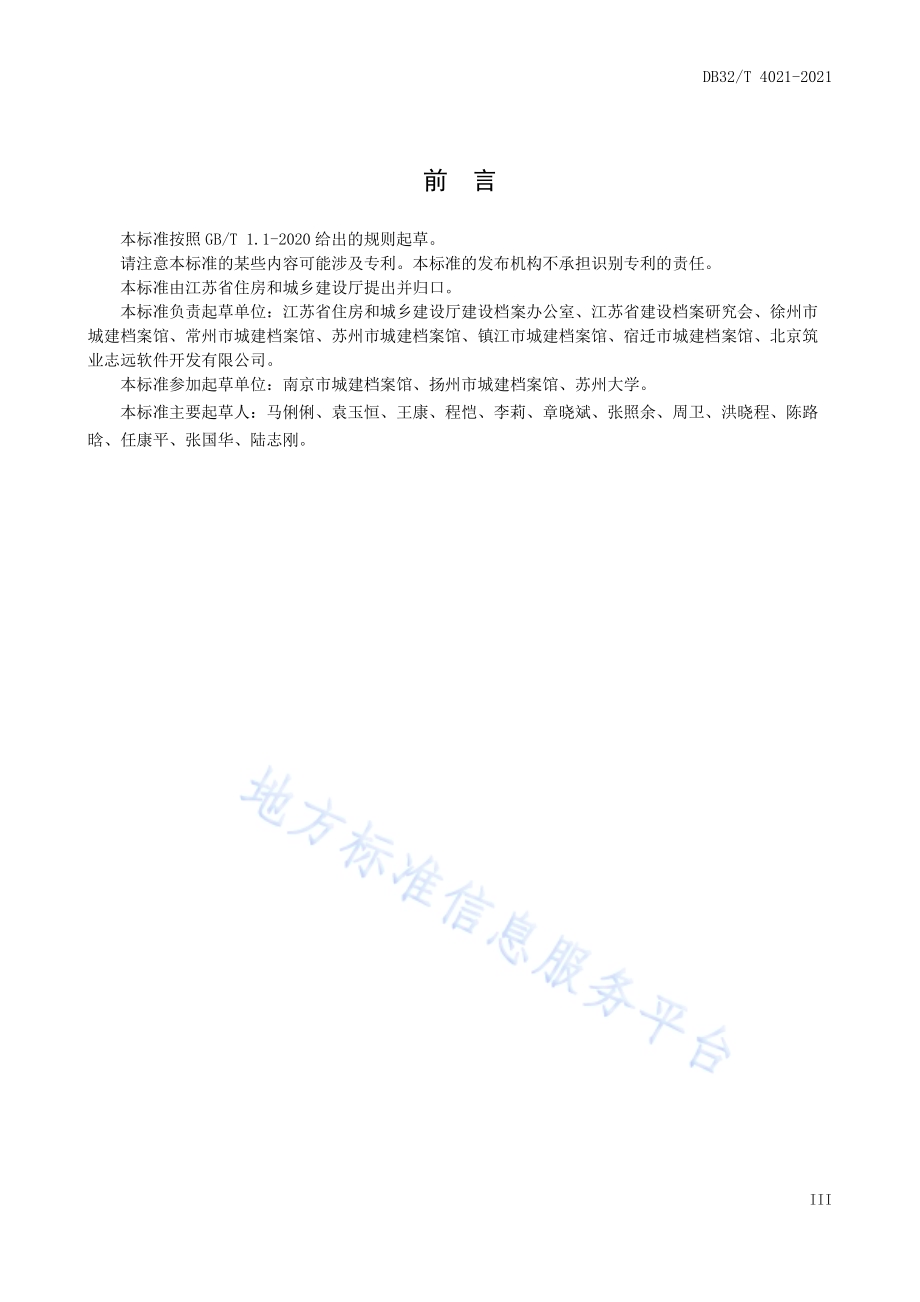

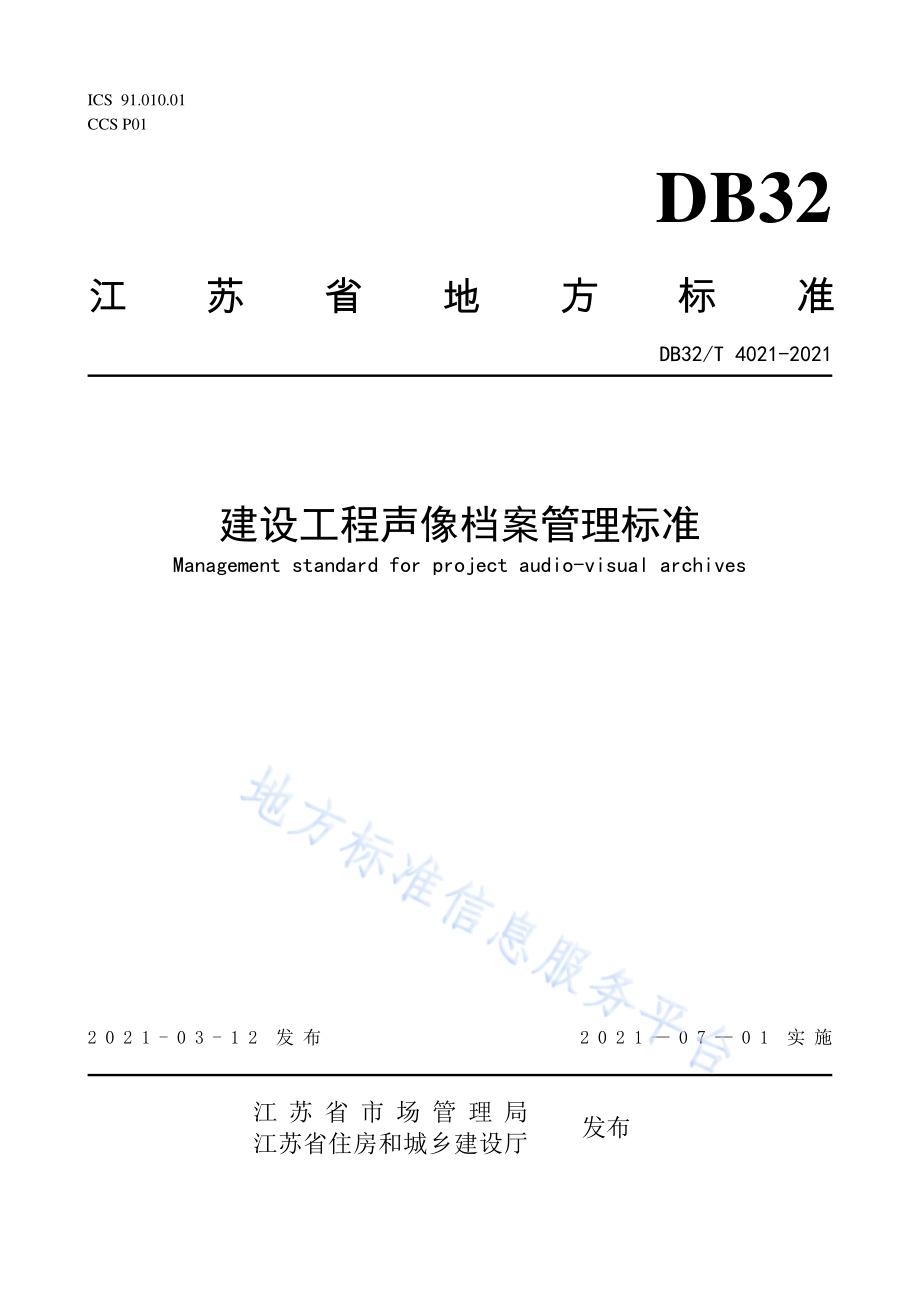

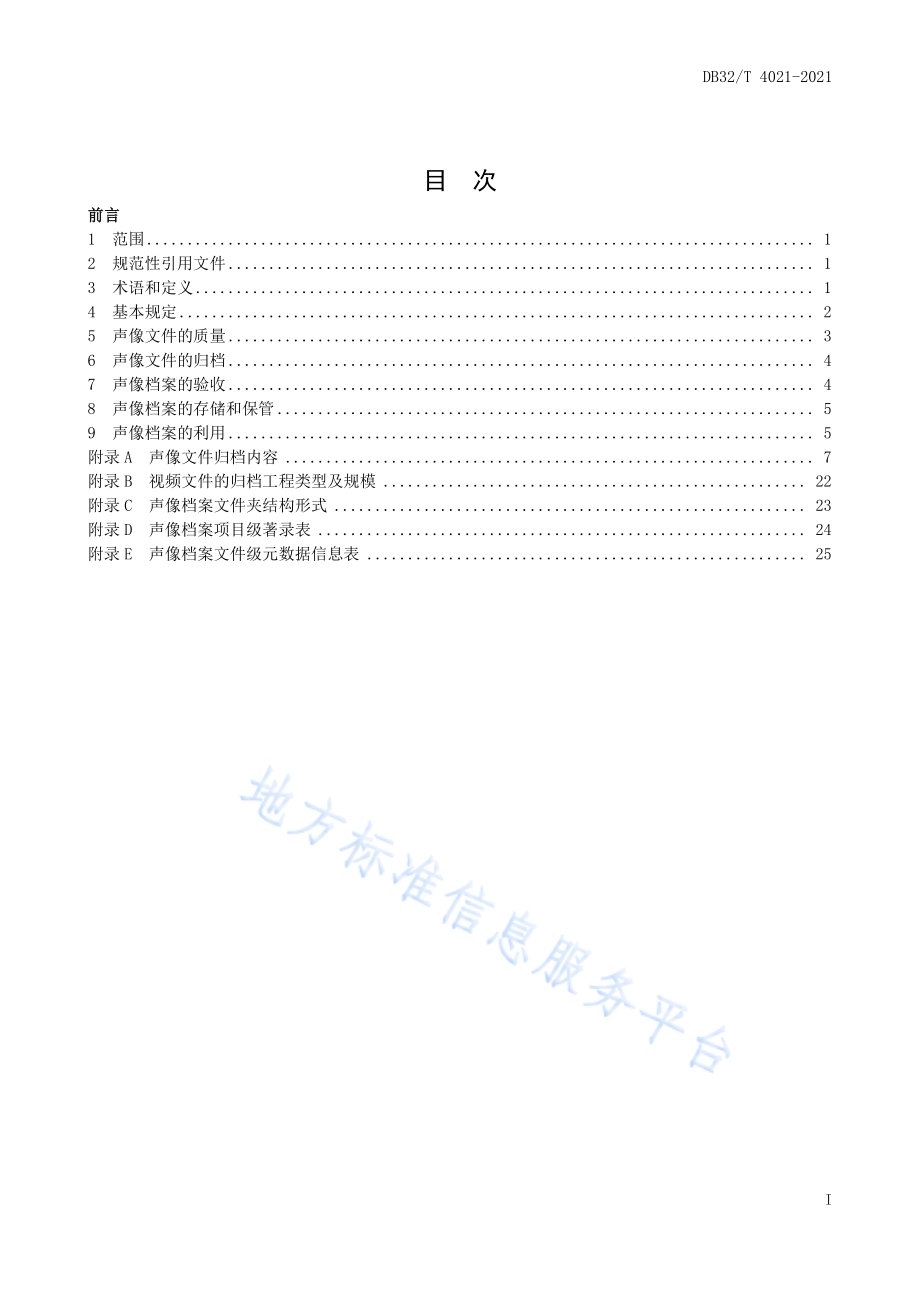

ICS 91.010.01 CCS P01 DB32 江苏省地方标准 DB32/T 4021-2021 建设工程 声像档案 管理标准 Management standard for project audio-visual archives 202 1-03-12 发布 202 1 07 01 实施 江 苏 省 市 场 管 理 局 江 苏 省 住 房 和 城 乡 建 设 厅 发布 DB32/T 4021-2021 I 目 次 前言 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本规 定.2 5 声 像文 件的 质量.3 6 声 像文 件的 归档.4 7 声 像档 案的 验收.4 8 声 像档 案的 存储 和保 管.5 9 声 像档 案的 利用.5 附录 A 声 像文 件归 档内 容.7 附录 B 视 频文 件的 归档 工程类 型及 规模.22 附录 C 声 像档 案文 件夹 结构形式.23 附录 D 声 像档 案项 目级 著录表.24 附录 E 声 像档 案文 件级 元数据 信息 表.25 DB32/T 4021-2021 III 前 言 本标准 按 照GB/T 1.1-2020 给出 的规 则起 草。请注意 本标 准的 某些 内容 可能涉 及专 利。本标 准的 发布机 构不 承担 识别 专利 的责任。本标准 由江 苏省 住房 和城 乡建设 厅提 出并 归口。本标准 负责 起草 单位：江 苏省住 房和 城乡 建设 厅建 设档案 办公 室、江苏 省建 设档案 研究 会、徐州 市城建档 案馆、常 州市 城建 档案馆、苏 州市 城建 档案 馆、镇 江市 城建 档案 馆、宿迁市 城建 档案 馆、北京 筑业志远 软件 开发 有限 公司。本标准 参加 起草 单位：南 京市城 建档 案馆、扬 州市 城建档 案馆、苏 州大 学。本标准 主要 起草 人：马俐 俐、袁 玉恒、王 康、程恺、李莉、章 晓斌、张 照余、周卫、洪 晓程、陈 路晗、任 康平、张 国华、陆 志刚。DB32/T 4021-2021 1 建 设工程 声像档案 管理标 准 1 范围 本 标 准 规 定 了 建 设 工 程 声 像 档 案 管 理 标 准 的 术 语 和 定 义，基 本 规 定，声 像 文 件 的 质 量，声 像 文 件 的归档，声像 档案 的验 收，声像档 案的 储存 和保 管，声像档 案的 利用。本标准 适用 于 江 苏省 行政 区域范 围内 建设 工程 声像 档案的 管理。2 规 范性 引用 文件 下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 11821 照 片档 案管 理规范 DA/T 43 缩微 胶片 数字 化 技术规 范 DA/T 50 数码 照片 归档 与 管理规 范 DA/T 62 录音 录像 档案 数 字化规 范 DA/T 74 电子 档案 存储 用 可录类 蓝光 光盘（BD-R）技术要 求和 应用 规范 DA/T 78 录音 录像 档案 管 理规范 3 术语 和 定义 下列术 语和 定义 适用 于本 文件。3.1 建设工 程声 像文 件 project audio-visual records 工程建 设活 动中 直接 形成 的，以 图片、声 音、视频 方式记 录工 程建 设活 动过 程与成 果，并以 照片、胶片、磁带、光 盘、磁盘 等为信 息载 体的 原始 记录。3.2 建设工 程声 像档 案 project audio-visual archives 具有保 存价 值并 由档 案机 构归档 保管 的建 设工 程声 像文件。分 为数 字声 像档 案和传 统声 像档 案。3.3 数字声 像档 案 digital audio-visual archives 采用数 字摄 录设 备制 作，或对传 统声 像档 案进 行模 数转换 后形 成的 声像 档案，包括 数码 照片、数 字音频文 件、数字 视频 文件 等。3.4 DB32/T 4021-2021 2 传统声 像档 案 traditional audio-visual archives 采用模 拟摄 录设 备制 作的 声像档 案，包括 照片、影 片、模 拟录 音带、模 拟录 像带等。3.5 声像档 案管 理 management for audio-visual archives 声像文 件的 形成、积 累、整理、归档 和声 像档 案的 报送、验收、存 储、保管 和利用 等工 作的 统称。3.6 整理 arrangement 数字 声 像文 件的 整理 包括 格式转 换、元数 据收 集、归档数 据包 组织、存 储等 内容；传统 声像 文件 的整理包 括修 整、装订、编 页、装 盒、排架 等内 容。3.7 归档 filing 各参建 单位 将具 有保 存价 值的声 像文 件材 料整 理后 送交建 设单 位的 过程。3.8 报送 submition 建设单 位将 整理 完毕 的声 像档案 送交 城建 档案 管理 机构的 过程。3.9 验收 check in 城建档 案管 理机 构对 建设 单位报 送的 声像 档案 进行 查验和 接收 的过 程。3.10 移交 transfer 声像档 案查 验合 格后，建 设单位 和城 建档 案管 理机 构进行 的交 接过 程。3.11 照片档 案 photo archives 在工程 建设 活动 中直 接形 成的以 拍摄 的静 止图 像为 表达方 式的 具有 保存 价值 的历史 记录。3.12 视频档 案 video archives 在工程 建设 活动 中直 接形 成的以 拍摄 的运 动影 像为 表达方 式的 具有 保存 价值 的历史 记录。3.13 音频档 案 audio archives 在工程 建设 活动 中直 接形 成的以 声音 为表 达方 式的 具有保 存价 值的 历史 记录。4 基 本规 定 DB32/T 4021-2021 3 4.1 声像文 件的形成、积累、整理、归档、报送等过 程应纳 入工程建 设管理的 各个环 节和有关 人员的职责范围。4.2 声像 文件 应真 实、完 整、准 确地 反映 工程 建设 过程的 实际 情况，并 随工 程进度 同步 形成。4.3 省级 以上 重点 项目 及 拟申报 优质 工程 的项 目，应制作 专题 片，并按 要求 整理归 档。4.4 城建档 案管理机 构在建 设单位 进行档案 登记、开 工时应 告知其有 关声像文 件的形 成、积累、整理和报 送 要 求；在 工 程 建 设 过 程 中，应 对 参 建 单 位 声 像 文 件 的 形 成、积 累、整 理 工 作 进 行 指 导 和 服 务；在 建设 工 程 档 案 验 收 时，应 按 本 标 准 的 要 求 对 数 字 声 像 档 案 进 行 验 收，验 收 合 格 后 对 其 进 行 编 目、存 储、保管和提 供利 用。4.5 建设 单位 是声 像档 案 工作的 第一 责任 人，负责 全过程 声像 档案 的管 理工 作：收 集工 程实 施过 程中 有关声 像文 件，且符 合本 标准附 录 A 的要 求；应 明 确 规 定 各 参 建 单 位 形 成 声 像 文 件 的 内 容、质 量、数 量 和 归 档 时 间，并 对 各 参 建 单 位 声 像 文件的形 成、积累、整 理工 作进行 监督 和检 查；在 建 设 工 程 档 案 验 收 时，负 责 声 像 档 案 的 汇 总、整 理，并 将 数 字 声 像 档 案 报 送 城 建 档 案 管 理 机构验收。4.6 建设 工程 应按 下列 要 求归档 声像 文件：凡 列入 城建 档案 管理 机构归 档范 围的 建设 项目，均应 归档 照片 文件；工 程类 型及 规模 符合 本标准 附 录B 规 定的，应 归档视 频文 件；凡 在实 施过 程中 形成 独立音 频文 件的，应 按本 标准的 要求 进行 整理、归 档；有 航拍 资料、延 时摄 影或基 于虚 拟现 实技 术（VR）等 声像 文件 的，应一 并 归档。4.7 涉密 工程 声像 档案 的 管理应 符合 中 华人 民共 和国保 守国 家秘 密法 的 相关规 定。5 声 像文 件的 质量 5.1 照片 文件 的质 量要 求 应符合 下列 规定：应 与 项 目 的 施 工 过 程 同 步 形 成，真 实 记 录 工 程 建 设 过 程 的 实 际 状 况，全 面 反 映 建 设 项 目 的 整 体面貌；应 主 题 明 确、图 像 清 晰、曝 光 准 确、色 彩 还 原 真 实、画 面 中 的 线 条 横 平 竖 直，拍 摄 内 容 根 据 需要宜包 含远 景、全景、中 景、近 景、特写 等不 同景 别；应采用 JPG 或TIF 文 件格式，大 小宜 在3MB 10MB 之 间，分辨 率不 得低 于 1200 万 像素；宜 使用 带 有 GPS 定 位 功能的 专业 相机 拍摄，并 保留 Exif（数 码照 片的 属 性信息 和拍 摄数 据）以便查验。5.2 视频 文件 的质 量要 求 应符合 下列 规定：应 与 项 目 的 施 工 过 程 同 步 形 成，真 实 记 录 工 程 建 设 过 程 的 实 际 状 况，全 面 反 映 建 设 项 目 的 整 体面貌；应 主 题 明 确、画 面 清 晰、曝 光 准 确、色 彩 还 原 真 实、画 面 中 的 线 条 横 平 竖 直，摄 录 内 容 根 据 需要宜包 含远 景、全景、中 景、近 景、特写 等不 同景 别，镜 头运 动平 稳、完整、连贯；宜 使 用 高 清 摄 像 机，并 配 合 稳 重 的 摄 像 机 三 脚 架 进 行 摄 录，以 保 证 画 面 稳 定，视 频 分 辨 率 应 不低于 1080P，文 件格 式宜 采用 MPEG-2、MP4、FLV、AVI、MOV 等数 字图 像编 码 格式；视 频文 件中 的音 频应 全部保 留。DB32/T 4021-2021 4 5.3 音频 文件 的质 量要 求 应符合 下列 规定：宜采用 MP3、WAV 等格式。音 频文 件采 样率 宜为 双声 道 48kHz。音 频文 件采 样精 度不 应低 于16bit。6 声 像文 件的 归档 6.1 声像文 件应保证 资料齐 全、完 整、真实，归档的 文件应 为原始素 材文件，并符合 声像文件 的质量要求。6.2 声像 文件 的归 档内 容 应全面 反映 建设 工程 的过 程和成 果,符合 本标 准附 录A 的 规定。6.3 声像文 件应当经 过整理 和筛选，删除相 同内容、相似角 度、相同 景别以及 主题不 明确、画 面质量不符合要 求的 文件。反 映同 一内容、不 同景 别的 照片 文件不 得超 过 4 张，视频 文件不 得超 过 3 个且 每 个 镜头时长 不得 超 过 10 秒。6.4 声像文 件应按工 程项目 归档，设置多级 文件夹，每个文 件夹下可 按需要设 置多级 文件夹，最低一级文件夹 内存 放一 组声 像文 件，文 件夹 的命 名宜 符合 下列要 求：一级 文件 夹应 为项 目名称。二 级 文 件 夹 宜 分 为 照 片 档 案、视 频 档 案、音 频 档 案、著 录 表（照 片 档 案 著 录 表、视 音 频 档 案著 录 表）、声 像 档 案 文 件 级 元 数 据 信 息 表（照 片 档 案 文 件 级 元 数 据 信 息 表、视 音 频 档 案 文 件 级 元 数 据 信息表）。三级 文件夹、四级文 件夹可 参照本 标准附录 A 命名，文件夹 的设置 可根 据实际 情况、不同项目的施 工节 点有 所变 动。6.5 最 低 一 级 文 件 夹 下 的 声 像 文 件，应 按 施 工 过 程 的 时 间 节 点 顺 序 排 列，并 采 用“序 号+拍 摄 内 容”的格式命 名，中间 无需 加符 号或者 空格。6.6 如 产 生 独 立 的 音 频 文 件，应 对 符 合 标 准 的 音 频 文 件 按“序 号+录 音 内 容”的 格 式 分 类 归 档，中 间 无需加符 号或 者空 格。6.7 声像 文件 文件 夹结 构 形式应 符合 本标 准附 录C 的规定。6.8 声 像 档 案 的 著 录 项 目 包 括 项 目 级 著 录 和 文 件 级 元 数 据 信 息，并 应 符 合 本 标 准 附 录 D、附 录 E 的规定。7 声 像档 案的 验收 7.1 列入城 建档案管 理机构 接收范 围的工程，建设单 位 应按 本标准的 要求编制 数字声 像档案，在工程竣工验收 时与 纸质、电 子档 案一并 报送 城建 档案 管理 机构验 收，报送 的数 字声 像档案 应包 括元 数据。7.2 城建 档案 管理 机构 在 对数字 声像 档案 验收 时，应查验 下列 内容：数 字声 像档 案的 内容 真实、完整、可 用、安全，全面 反映 工程 建设 活动 和工程 实际 状况；数 字声 像档 案元 数据 完整、有效；数 字声 像档 案的 质量、格式、整 理、著录 是否 符合本 标准 的规 定；数 字声 像档 案存 储格 式、载 体等 是否 符合 本标 准的要 求。7.3 数字 声像 档案 移交 可 采用离 线或 在线 方式 进行。DB32/T 4021-2021 5 7.4 在线 移交 数字 声像 档案 时，应当 通过 符合 安全 和管理 要求 的网 络 进 行。7.5 离线 移交 数字 声像 档 案应符 合下 列要 求：离 线移 交的 存储 载体 可采用 移动 硬盘、闪 存盘、光盘 等；存 储 声 像 档 案 的 载 体 应 经 过 检 测，应 无 病 毒、无 数 据 读 写 故 障，并 应 确 保 接 收 方 能 通 过 适 当 设备读出 数据；城 建档 案管 理机 构查 验合格 后应 将移 交数 据及 时迁移 至馆 内的 存储 设备。7.6 建 设 单 位 向 城 建 档 案 管 理 机 构 移 交 数 字 声 像 档 案 时，应 随 同 纸 质 档 案、电 子 档 案 一 并 办 理 移 交 手续。8 声 像档 案的 存储 和保 管 8.1 城建档 案管理机 构应对 数字声 像档案和 传统声像 档案分 别进行存 储和保管，并配 备符合规 定的软硬件设备，建 设声 像档 案管 理系统 和网 络设 施，实现 对声像 档案 的有 效管 理。8.2 数字声 像档案应 存储三 套，存 储载体分 别为专业 服务器 及存储设 备、档案 级可录 类蓝光光 盘和移动硬盘，作为 调阅 利用、封 存保管、异 地备 份使 用。8.3 录音录 像档案 数字 化应 按图 1 的 流程进 行，并符 合行业 标准 录音录 像档 案数字 化规范 DA/T 62的有关 规定。图 1 录音录像档案数字化流程 8.4 缩微 胶片 数字 化应 按 图 2 的流 程进 行，并符 合 行业标 准 缩微 胶片 数字 化技术 规范 DA/T 43 的有关规定。图 2 缩微胶片数字化流程 8.5 数字声 像档案保 管单位 应定期 检查数据 读取、处 理设备。设备环 境更新时 应确认 数字声像 档案存储媒体与 新设 备的 兼容 性，如不兼 容，应进 行存 储媒 体转换。8.6 数字声 像档案 的保 管应 符合现 行行业 标准 数码 照片归 档与管 理规范 DA/T 50 和 录音 录像档 案管理规 范DA/T 78 的相 关规定。8.7 传统 声像 档案 的保 管 应符合 国家 现行 标准 照 片档案 管理 规范 GB/T 11821 和 录 音录 像档 案管 理规范DA/T 78 的相 关规 定。8.8 数字声 像档案 光盘存储 应符合 现行行 业标准 电 子档案 存储用 可录类 蓝光 光盘（BD-R）技 术要求和应用规 范DA/T 74 的相 关规定。9 声 像档 案的 利用 数字体前 处理 信息采集 音视频处 理 数据挂接 数字化成 果验收 与移交 缩微胶片 检查 缩微胶片 档案内 容的检 查 缩微胶片 扫描 图像处理 成果管理 数据备份 数据验收 数据整合 目录建库 图像存储 DB32/T 4021-2021 6 9.1 城建档 案管理机 构应根 据城市 规划、建 设、管理 及社会、经济和 文化发展 的需要，编制必 要的检索资料和 参考 资料，向 社会 提供声 像档 案利 用服 务。9.2 声像档 案的利用 应依照 国家法 律、法规 的规定开 展，并 严格执行 国家保密 制度。数字声像 档案的利用 宜 采 取 移 动 盘 复 制、光 盘 刻 录 等 离 线 方 式。采 取 电 子 邮 箱、即 时 通 讯 工 具 等 在 线 方 式 利 用 数 字 声 像 档案时文 件应 当加 密。9.3 利用涉 及知识产 权的声 像档案，应符合 有关法律 法规的 规定，利 用者应取 得权利 人书面授 权，法律另有规 定的 除外。9.4 已开 放的 声像 档案 的 利用应 符合 下列 规定：中 华 人 民 共 和 国 公 民 和 组 织 持 合 法 证 明 至 城 建 档 案 管 理 机 构 或 通 过 档 案 网 络 平 台 完 成 身 份 认 证后，可 利用 开放 的声 像档 案。外 国 人 或 者 外 国 组 织，应 经 中 国 有 关 主 管 部 门 介 绍 以 及 保 存 该 档 案 的 城 建 档 案 保 管 机 构 同 意，可利用 开放 的声 像档 案。9.5 未开 放的 声像 档案 的 利用应 符合 下列 规定：机 关、团 体、企 业 事 业 单 位 和 其 他 组 织 以 及 中 华 人 民 共 和 国 公 民 利 用 城 建 档 案 保 管 机 构 保 存 的未开放 的声 像档 案，应经 保存该 档案 的机 构同 意，必要时 还应 经有 关的 行政 管理部 门审 查同 意。建 筑 物 所 有 权 人 利 用 其 取 得 所 有 权 的 建 筑 物 声 像 档 案，除 持 有 身 份 证 明 外，还 应 持 有 建 筑 物 权属证明。司 法 机 关、行 政 机 关 等 单 位 在 法 定 职 责 范 围 内 利 用 声 像 档 案，查 阅 人 应 出 具 个 人 身 份 证 明 和 单位介绍 信。建 设 单 位、科 研 单 位 因 工 程 建 设、科 学 研 究 利 用 建 设 项 目 及 周 边 或 者 沿 线 建 筑 物、构 筑 物、城市基础 设施 等未 开放 的声 像档案 的，查阅 人应 出具 个人身 份证 明、单位 介绍 信和建 设项 目的 审批 文件。国 家与 地方 对提 供控 制利用 范围 的档 案利 用有 法律规 定 的，应 从其 规定。9.6 提供利 用服务的 方式可 采取阅 览、档案 复制、档 案证明、档案展 览与陈列、网上 发布档案 信息、档案信息 咨询 服务 等。9.7 声像档 案保管机 构对利 用服务 应定期进 行统计，总结利 用数量、利用效益，及时 研究利用 工作的特点和规 律。9.8 提供 利用 声像 档案 应 填写查 阅登 记表，要 求利 用者对 声像 档案 利用 效果 进行登 记或 反馈。DB32/T 4021-2021 7 附 录 A（规范 性）声像文 件归 档内 容 表A.1 规定 了 建 筑工 程声 像文件 归档 的内容。表A.1 建 筑工 程声 像文 件归档 内容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 地基与基础 基础土方开挖、回填 地基处理 桩基施工 基础施工（钢筋绑扎、混凝浇筑、砖基础砌筑 等）基坑支护及边坡处理 地下防水施工（防水卷材铺设）主体结构 钢筋绑扎 钢筋接头处理 混凝土浇筑 预应力施工（张拉、灌浆、封锚）装配式结构 安装 装配式结构 连接 钢结构、铝合金结构地脚螺栓与基础钢筋固定 钢结构、铝合金结构的焊接 钢结构、铝合金结构安装 钢结构、铝合金结构防腐、防火涂料涂装 钢混结构施工（地脚螺栓锚固、构件安装）木结构施工 孔口防护工程 门框墙制作 防护门、防护密闭门、密闭门安装 防爆波活门安装 自动排气活门、防爆超压排气活门安装 密闭穿墙管施工 平战转换封堵构件施工 DB32/T 4021-2021 8 表A.1 建 筑工 程声 像文 件归档 内容（续）二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程施工 过程中 建筑装饰装修 门窗的锚固、连接、防腐、密封 幕墙安装 屋面 屋面保温层 铺设 屋面防水层 铺设 瓦面与 金属板、玻璃采光板铺装 屋面淋水、蓄水试验 建筑给水排水 及供暖 管道敷设及设备安装 通球试验 通风与空调 通风管道及设备安装 通风系统调试 建筑电气 电气设备安装 电气照明及设备调试、试运行 避雷装置施工、调试 建筑智能化 火灾自动报警系统设备安装及调试 安全技术防范系统设备安装及调试 绿色建筑 墙体工程 施工 幕墙工程 施工 门窗工程 施工 屋面工程 施工 地面工程 施工 可再生能源施工 电梯 电梯安装 工程竣工 验收阶段 工程整体外观和立面状况，包括各个立面及代表性标志 消防、绿化、亮化、雕塑、道路等附属和配套设施 其他 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声 像 文 件 归 档 内 容 为 涉 及 工 程 结 构 安 全 和 主 要 使 用 功 能 的 重 要 部 位、主 要 子 分 部 形 成 的 声 像 文 件。DB32/T 4021-2021 9 表A.2 规定 了 道 路工 程声 像文件 归档 的内 容。表A.2 道 路工 程声 像文 件归档 内容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 路基 土方开挖、回填 土石方路基施工 基层 各类基层施工 面层 水泥混凝土面层 施工 沥青混凝土面层摊铺、碾压 人行地道结构 人行地道施工 挡土墙 挡土墙施工 附属构筑物 护栏、声屏障、防眩板等安装 工程竣工 验收阶段 工程整体状况（路面全景、特写）消防、绿化、亮化、雕塑等附属和配套设施 其他 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声 像 文 件 归 档 内 容 为 涉 及 工 程 结 构 安 全 和 主 要 使 用 功 能 的 重 要 部 位、主 要 子 分 部 形 成 的 声 像 文 件。表A.3 规定 了 桥 梁（涵）工程声 像文 件归 档 的 内容。表A.3 桥 梁（涵）工程 声像文 件归 档内 容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 地基与基础 基坑开挖、回填 桩基施工 地下连续墙施工 承台钢筋绑扎、混凝土浇筑 DB32/T 4021-2021 10 表A.3 桥 梁（涵）工程 声像文 件归 档内 容（续）二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程施工 过程中 墩台 砌体墩台施工（石砌块、砌体砌块墩台施工）现浇混凝土墩台施工（钢筋绑扎、混凝土浇筑）预制混凝土柱施工 盖梁 盖梁施工（钢筋绑扎、混凝土浇筑）支座 支座安装 索塔 现浇混凝土索塔施工（钢筋绑扎、混凝土浇筑）钢构件安装 锚锭 锚锭体系制作、安装 桥跨承重结构 支座上混凝土梁 板施工（钢筋绑扎、混凝土浇筑）装配式混凝土梁 板施工 钢梁现场安装 斜拉桥施工（拉索安装、中跨合拢段施工）悬索桥 施工（索鞍 安装、主缆 架设、索夹 及吊索 安装、加劲 梁段拼装）顶进箱涵 箱涵施工（预制、顶进）桥面系 排水设施、伸缩装置、防护设施 附属结构 隔声与防眩装置、梯道、挡土墙 工程竣工 验收阶段 主体全景 下部工程新貌以及细节 上部工程新貌以及细节 桥面、桥面附属工程全貌以及细节 消防、绿化、亮化、雕塑、道路等附属和配套设施 其他 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声 像 文 件 归 档 内 容 为 涉 及 工 程 结 构 安 全 和 主 要 使 用 功 能 的 重 要 部 位、主 要 子 分 部 形 成 的 声 像 文 件。DB32/T 4021-2021 11 表A.4 规定 了 管 线工 程声 像文件 归档 的内 容。表A.4 管 线工 程声 像文 件归档 内容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 土方工程 沟槽开挖、回填 基坑开挖、回填 管道主体工程 管道敷设 管道附件和设备安装 管道支架安装及防腐 混凝土包封 管道接口安装施工 警示带（金属示踪线）敷设 管道防腐处理 附属构筑物工程 各类附属构筑物工程施工 工程竣工 验收阶段 工程整体状况 其他 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声 像 文 件 归 档 内 容 为 涉 及 工 程 结 构 安 全 和 主 要 使 用 功 能 的 重 要 部 位、主 要 子 分 部 形 成 的 声 像 文 件。表A.5 规定 了 园 林绿 化工 程声像 文件 归档 的内 容。表A.5 园 林绿 化工 程声 像文件 归档 内容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 栽植基础工程 栽植前土壤处理 土壤改良施工 DB32/T 4021-2021 12 表A.5 园 林绿 化工 程声 像文件 归档 内容（续）二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程施工 过程中 栽植工程 苗木修剪 树木栽植 竹类栽植 草坪及草木地被铺设 花卉栽植 大树吊装及移植 水湿生植物栽植 设施顶面栽植及垂直绿化 破面绿化栽植 养护 支撑、除草、浇水、修剪等 园林附属工程 园路与广场铺装工程施工 假山、叠石、置石工程施工 水景喷泉施工 座椅、标牌、果皮箱等安装 工程竣工 验收阶段 工程整体外观和立面状况，包括各个立面及代表性标志 消防、亮化、雕塑、道路等附属和配套设施 其他 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声 像 文 件 归 档 内 容 为 涉 及 工 程 结 构 安 全 和 主 要 使 用 功 能 的 重 要 部 位、主 要 子 分 部 形 成 的 声 像 文 件。轨 道交 通工程 中，车 站工程 声像 文件归 档内容 应符合 表 A.6.1 的 规定；区间工 程声 像文件 归档内 容应符合 表 A.6.2 的规 定；车辆段 与综 合地 基工 程声 像文件 归档 内容 应符 合 表 A.6.3 的 规定；轨 道工 程 声像文件 归档 内容 应符 合 表A.6.4 的规 定。表A.6.1 轨道 交通 车站 工程声 像文 件归 档内 容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 重要的勘测设计、方案评审会 线路定位、车站选址 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 DB32/T 4021-2021 13 表 A.6.1 轨道 交通 车站 工程声 像文 件归 档内 容（续）二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程施工 过程中 地下车站 同建筑工程（表 A.0.1）地面及高架 车站工程 同建筑工程（表 A.0.1）火灾自动报警系统 线槽安装、电（光）缆敷设 火 灾 自 动 报 警 系 统（消 防 主 机、模 块 控 制 箱、探 测 器 及 手 动 报 警 按钮、模块等安装）火灾应急广播系统（广播设备安装）电源及接地 环境与设备 监控系统 线槽安装、电（光）缆敷设 设备系统安装及完成效果 电源系统安装及完成效果 系统调试 综合监控系统 运营控制中心设备安装完成效果 车站设备安装完成效果 车辆基地设备安装完成效果 屏蔽门系统 屏 蔽 门 结 构 部 件 安 装（下 部 结 构、上 部 结 构、立 柱、门 槛、门 机梁、顶箱、固定侧盒、滑动门、固定门、应急门、端门等安装）设备安装及配线 电源及接地 屏蔽门系统调试 屏蔽门系统安装完成效果 自动售检票 系统 管槽预留预埋及安装（线槽安装、桥架安装、导管敷设）线缆敷设（线缆敷设、线缆接续、线缆特性检测）设备安装（设备安装、设备配线）系统检测（设备调试、系统调试）自动售检票系统安装完成效果 照片文件 或 视频文件 工程竣工 验收阶段 工程整体外观和立面状况，包括各个立面及代表性标志 消防、绿化、亮化、雕塑、通道等附属和配套设施 其他 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声 像 文 件 归 档 内 容 为 涉 及 工 程 结 构 安 全 和 主 要 使 用 功 能 的 重 要 部 位、主 要 子 分 部 形 成 的 声 像 文 件。DB32/T 4021-2021 14 表A.6.2 轨道 交通 区间 工程声 像文 件归 档内 容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 重要的勘测设计、方案评审会 线路定位、车站选址 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 明挖区间 土方开挖、回填 地基处理 基坑围护施工 钢筋绑扎 钢筋接头处理 混凝土浇筑 预应力施工（张拉、灌浆、封锚）装配式结构安装 装配式结构连接 钢管（劲钢）制作、焊接、安装 砌体施工 暗挖区间 竖井施工 开挖初支 二次衬砌 盾构区间 盾构始发 盾构接收 盾构掘进 管片拼装 壁后注浆 隧道防水 路基 路堑施工（基床、路堑开挖）路堤施工（基床、路堤填筑、软土路基处理）路基支挡与防护施工 排水（地表排水沟、急流槽、管道与井）涵洞（地基与 基础施工、装配 式涵洞涵身涵身 施工、现 浇式 涵洞施工、涵洞防水施工、涵洞附属工程施工）高架区间 土方开挖、回填 桩基础施工 承台施工 DB32/T 4021-2021 15 表 A.6.2 轨道 交通 区间 工程声 像文 件归 档内 容（续一）二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程施 工过程中 高架区间 扩大基础施工 现浇梁施工（钢筋安装、混凝土浇筑、预应力施工）预制梁安装 悬臂浇筑梁施工（钢筋安装、混凝土浇筑、预应力施工）悬臂拼装梁施工（钢筋安装、混凝土浇筑、预应力施工，梁段拼装）钢桁梁拼装 钢梁制作、安装 叠合梁施工（钢梁拼装，钢筋 安装、混凝土浇 筑、预应 力施 工，桥面板安装）钢筋混凝土拱 钢拱施工 顶推梁施工（钢筋安装、混凝土浇筑、预应力施工，顶推）索塔施工（钢筋安装、混凝土浇筑、预应力施工，梁段拼装）斜拉索 变形缝、防水、排水、护栏、声屏障、锥坡等桥面及附属构筑物施工 通信工程 通信管线敷设 通信线路敷设 通信设备安装 信号工程 电（光）缆线路敷设 固定信号机、发车指示器及按钮装置安装 转辙设备安装 列车检测与车地通信设备安装 车载设备安装 室内设备安装 试车线设备安装 供电工程 变电所施工 牵引供电 电气照明供电 杂散电流防护与监控 电力监控及电能质量管理 工程竣工 验收阶段 工程整体状况 消防、绿化、亮化、雕塑等附属和配套设施 其他 DB32/T 4021-2021 16 表 A.6.2 轨道 交通 区间 工程声 像文 件归 档内 容（续二）二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声 像 文 件 归 档 内 容 为 涉 及 工 程 结 构 安 全 和 主 要 使 用 功 能 的 重 要 部 位、主 要 子 分 部 形 成 的 声 像 文 件。表A.6.3 轨道 交通 车辆 段与综 合地 基工 程声 像文 件归档 内容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 重要的勘测设计、方案评审会 线路定位、车站选址 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 车辆基地内的房屋建筑工程同表 A.0.1 电缆沟、检查坑、检修平台、卸平平台、车顶防护网等特殊构筑物施工 不落轮镟床安装 地下固定式架车机安装 列车清洗机安装 自动化立体仓储设备安装 移车台安装 工程竣工 验收阶段 工程整体状况 消防、绿化、亮化、雕塑等附属和配套设施 其他 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声像文件归档内容为涉及工程结构安全和主要使用功能的重要部位、主要子分部形成的声像文件。DB32/T 4021-2021 17 表A.6.4 轨道 交通 轨道 工程声 像文 件归 档内 容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 重要的勘测设计、方案评审会 线路定位、车站选址 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 线路基标 铺轨施工过程及完成效果 工程竣工 验收阶段 工程整体状况 消防、绿化、亮化、雕塑等附属和配套设施 其他 其他方面 开工、竣工仪式 施工现场与施工管理 工程质量检查、质量事故及处理情况 施工建设中的重要活动、重大事件 采用新材料、新技术、新工艺等施工情况 竣工验收情况 注：声 像 文 件 归 档 内 容 为 涉 及 工 程 结 构 安 全 和 主 要 使 用 功 能 的 重 要 部 位、主 要 子 分 部 形 成 的 声 像 文件。表A.7 规定 了 管 廊工 程声 像文件 归档 的内 容。表A.7 管 廊工 程声 像文 件归档 内容 二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程开工前 线路定位、选址 工程开工前原址、原貌及周边状况 工程拆迁情况 其他 工程施工 过程中 地基与基础工程 基础土方开挖、回填 地基处理 桩基施工 基础施工（钢筋绑扎、混凝浇筑、砖基础砌筑等）基坑支护及边坡处理 主体工程 钢筋 绑扎 钢筋接头处理 DB32/T 4021-2021 18 表A.7 管 廊工 程声 像文 件归档 内容（续）二级目录 三级目录 四级目录及归档内容 照片文件 或 视频文件 工程施工 过程中 主体工程 混凝土浇筑 预应力施工（张拉、灌浆、封锚）装配式结构 安装 装配式结构 连接 盖挖法结构施工 浅埋暗挖法结构施工 矿山法结构施工 盾构法结构施工 TBM 法结构施工 预制顶推法施工结构 砌体结构施工 附属构筑物 各类井室结构施工 防水工程 防水卷材铺设 装饰装修 防火门安装 支吊架系统 支架及吊架安装 通风系统 通风管道及设备安装 通风系统调试 供电系统 电气 设备安装及调试 接地系统施工 给排水系统 管道敷设及设备安装 通球试验 消防系统 终端设备安装及单体测试 智慧管理系统 终端设备安装及单体测试 工程竣工 验收阶段 工程整体状况 消防、亮化等附属和配套设施 其他 其他
