冷水机组节能监测DB11／T 975-2021.pdf

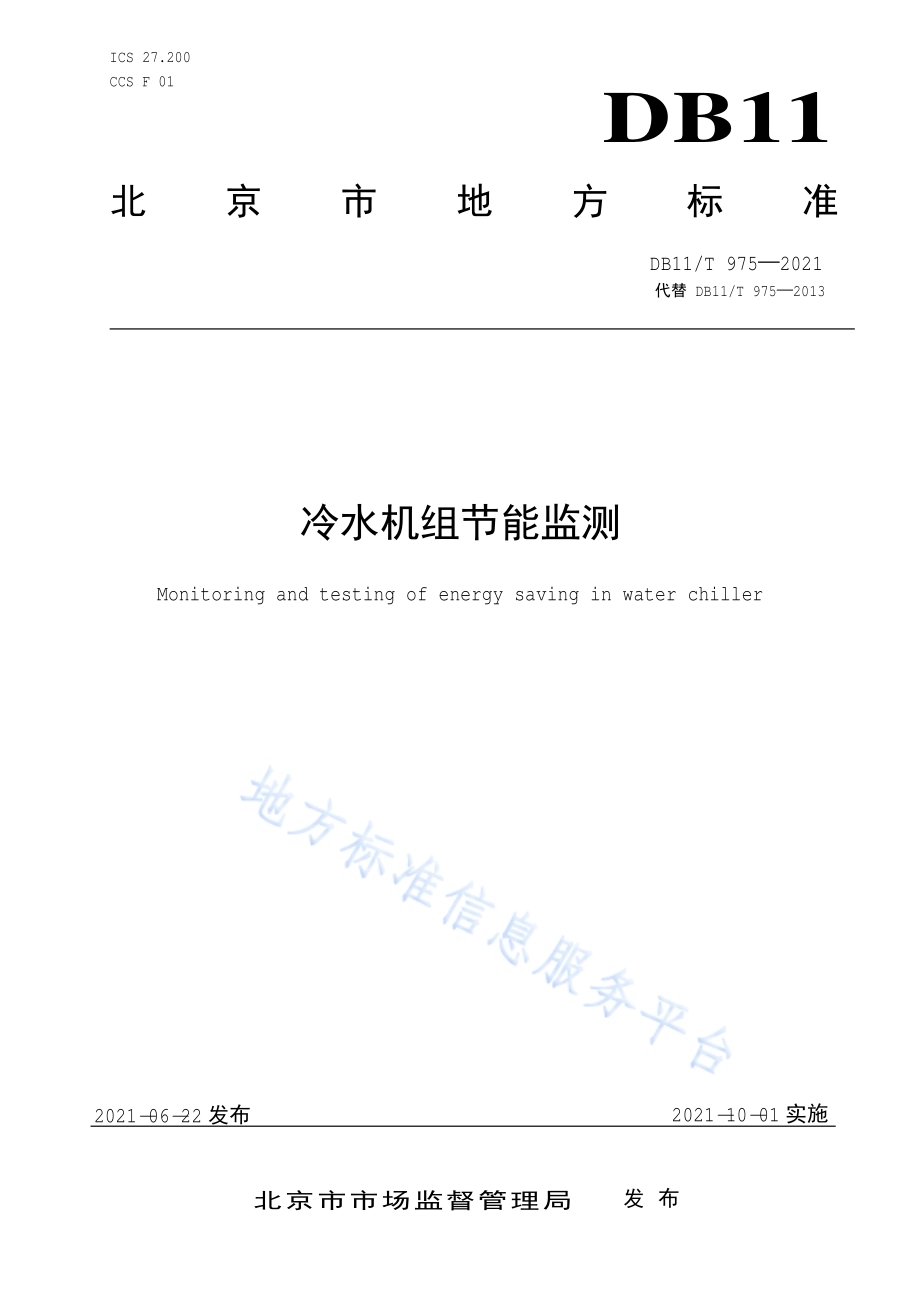

ICS 27.200 CCS F 01 DB11 北京市地方标准 DB11/T 975 2021 代替 DB11/T 975 2013 冷水机组节能监测 Monitoring and testing of energy saving in water chiller 2021-06-22发布 2021-10-01实施 北京市市场监督管理局 发布 DB11/T 975 2021 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.1 5 监测方法.2 6 计算方法.3 7 评价指标.3 8 监测结果评价.4 9 冷水机组节能监测报告.4 冷水机组节能监测报告格式参见附录 A。.4 附录 A（资料性）冷水机组节能监测报告.5 参考文献.6 DB11/T 975 2021 II 前 言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起 草。本文件代替 DB11/T 975 2013冷水机组节能监测。与 DB11/T 975-2013相比，除编辑性修改外，主要技术变化如下：a)修改了测试条件（见 5.1，2013版 5.1）；b)修改了测试仪表准 确度 要 求（见 5.2，2013版 5.2）；c)修改了测试方法（见 5.3.1和 5.3.2，2013版 5.3）；d)修改了评价指标（见 7，2013版 6）。本文件 由北京市发展 和改 革委员会提出并归口。本文件 由北京市发展 和改 革委员会 组 织实施。本文件起草 单位：北京市北 节能 源设 计 研究所、北京 节能 环保中心、中启 能 科 技 有限公司、北京中建建筑科学研究院有限公司、北京 节能技术监测 中心、北京市 计 量检 测 科学研究院、北京 节能 环保促进会等。本文件主要起草 人：徐烨、张希庆、刘大为、杨合洋、张宪鑫、王圣典、张清伟、高红、刘笑、方 春香、李航、任静、张金花、李 文 明、王璐、孔丽静、金丽丽。本文件 历次 版本 发布情况为：2013年首次发布为 DB11/T 975 2013；本 次为 第 一次 修。DB11/T 975 2021 1 冷水机组节能监测 1 范围 本文件规定了冷水机组节能监测项目、监测方法、评价指标、监测结果评价。本文件 适 用 于蒸气压 缩循 环 冷水机组 实 际运行 工 况 的节能监测。2 规范性引用文件 下 列 文件 中 的 内容通过 文 中 的规范性引用 而 构 成 本文件 必不可少 的条 款。其 中，注日期 的引用文件，仅该日期对应 的版本 适 用 于 本文件；不注日期 的引用文件，其最新 版本（包括 所有 的修改 单）适 用 于 本文件。GB/T 10870 蒸气压 缩循 环 冷水(热泵)机组性能试 验 方法 3 术语和定义 下 列 术语和定义 适 用 于 本文件。3.1 蒸气压缩循环冷水机组 The water chilling packages using the vaper compression cycle 一 种 由压 缩 机、蒸发 器、冷 凝器、膨胀阀以及控制元 件 等 组 装成 一 体，可制备 和 提 供 冷水的 制 冷 装 置，以 下 均简称 冷水机组。3.2 冷水机组使用侧 The using side of the water chiller 冷水机组 为建筑 物或 工 艺 提 供 冷 量 的冷 冻 水 侧。3.3 冷水机组实际性能系数（ACOP）The actual coefficient of performance of the water chiller 冷水机组 在 实 际运行 条件下，以同 一单位 表 示 的 制 冷 量 除 以 冷水机组 总输入电功率得 出 的比 值。4 监测项目 4.1 检查项目 4.1.1 被 监测冷水机组 应 有 不少 于 1个制 冷 季 的 运行记 录，至少应包含 如下 信息：机组 使 用 侧供/回水 温 度、冷 却 水 供/回 水 温 度、机组 输入功率 等。4.1.2 被 监测冷水机组 应 有 维 修 保 养记 录。DB11/T 975 2021 2 4.2 测试项目 4.2.1 冷水机组 使 用 侧供 水 温 度（）。4.2.2 冷水机组 使 用 侧回 水 温 度（）。4.2.3 冷水机组 使 用 侧 水 流 量（m/h）。4.2.4 冷水机组 输入功率（kW）。5 监测方法 5.1 测试条件 5.1.1 冷水机组 应在负荷稳 定的 状态 下 进 行 测试，测试 时间不少 于 1小时。5.1.2 测试 时，冷水机组的 负荷应不低 于 其额 定 负荷 的 60%。5.1.3 水冷冷水机组冷 却 水 进 水 温 度 应在 29 32 之间；风 冷冷水机组 室 外 干球 温 度 应在 32 35 之间；蒸发 冷 却 冷水机组 室 外 湿球 温 度 应在 25.5 26.4 之间。5.1.4 冷水机组 使 用 侧供/回 水 温 度、使 用 侧 水 流 量 及 机组 输入功率应同时 测试。5.2 测试仪表 5.2.1 一 般 要 求 监测用仪表 应 满足 测试项目的要 求，仪表 应 校 准 或 检 定 合 格，并 在 证书 有 效 期内。5.2.2 测试仪表准 确度 测试用仪表的 型 式 及 准 确度 应 符 合 表 1的规定。A.1 测试用仪表的型式及准确度 仪 器 设 备 名 称 型 式 准 确度 温 度 测试仪表 铂 电 阻 温 度 计 0.1 流 量 测试仪表 便携 式 超声波 流 量 计 1.0%电功率 测试仪表 电 能 综 合 分 析 仪 1.5%注：测试用仪表准 确度适 用 于 现场 测试 环 境 条件。5.2.3 符 合 5.2.1和 5.2.2要 求 的冷水机组 系统安 装 的仪表 可以 用 于 节能监测。5.3 测试方法 5.3.1 使 用 侧供、回 水 温 度 温 度 测 点 应 布 置在 距离 机组 供/回 水 口 0.5m内，安 装温 度 传感 器时，应 用 胶 布 把传感 器 与 金 属 表 面 粘牢，传感 器 外 侧 用 长约 150mm的 隔 热 保 温 材 料 包 扎好。供/回 水 温 度 测试仪表 宜选择 同 向偏差 的 温 度 仪表。监测冷水机组 使 用 侧供/回 水 温 度，每 10分 钟 记 录 一次，取 算术 平 均值。5.3.2 使 用 侧 水 流 量 水 流 量 测 点 应 优先选择 在使 用 侧供 水 管道上，若 该 部 位 不 具 备 测试条件，测试部 位 也 可 选 在回 水 管道上，测 点 应 位于 管道 的 直管段，管段长 度 应 满足 仪表 使 用条件。监测冷水机组 使 用 侧 水 流 量，每 10分 钟 记 录 一次，取 算术 平 均值。5.3.3 冷水机组 输入功率 DB11/T 975 2021 3 冷水机组 输入功率 系 压 缩 机 电 动 机、油 泵电 动 机 等 输入功率之 和。风 冷式冷水机组 还 包括 冷 却风 机 电 动 机和 内置 管道 泵电 动 机 输入功率。冷水机组 输入功率 的测 量 方法 应 按 GB/T 10870规定的 内容 执 行。输入功率应在 冷水机组 配 电 线路 的 输入 端 测试。每 10分 钟 记 录 一次，取 算术 平 均值；多路 输入 的 取其 和。6 计算方法 6.1 冷水机组制冷量的计算方法 冷水机组 制 冷 量nQ按 公 式（1）计算：=()（1）式 中：-冷水机组 制 冷 量，单位为 千瓦（kW）；-冷水机组 使 用 侧 平 均 水 流 量，单位为 立 方 米每 小时（m/h）；-冷水 密 度，单位为 千克每立 方 米（kg/m）；-冷水比 热，单位为 千焦每千克摄氏 度 kJ/(kg)；-冷水机组 使 用 侧回 水 平 均温 度，单位为 摄氏 度（）；-冷水机组 使 用 侧供 水 平 均温 度，单位为 摄氏 度（）。6.2 冷水机组输入功率的计算方法 冷水机组 输入功率 N按 公 式（2）计算：iNN=（2）式 中：N-冷水机组 输入电功率，单位为 千瓦（kW）；iN-各 输入功率，单位为 千瓦（kW）。6.3 冷水机组实际运行性能系数的计算方法 冷水机组 实 际运行 性能 系数 ACOP按 公 式（3）计算：=nQACOPN（3）式 中：ACOP-冷水机组 实 际运行 性能 系数。7 评价指标 7.1 定 频 冷水机组 实 际运行 性能 系数 应不低 于 表 2评价指标。DB11/T 975 2021 4 B.1 机组实际运行性能系数评价指标 类 型 额 定 制 冷 量（kW）ACOP 水冷式 涡旋 式 528 4.20 螺杆 式 528 528 1163 1163 4.90 5.30 5.60 离 心 式 528 528 1163 1163 5.40 5.70 5.90 风 冷式 或 蒸发 冷 却 式 涡旋 式 50 50 2.60 2.80 螺杆 式 50 50 2.80 3.00 7.2 变 频 冷水机组部分 负荷运行时 实 际运行 性能 系数 应不低 于 表 2评价指标的要 求。水冷变 频离 心 式 冷水机组 满 负荷运行时 实 际运行 性能 系数 应不低 于 表 2评价指标的 0.93倍。水冷变 频螺杆 式冷水机组 满 负荷运行时 实 际运行 性能 系数 应不低 于 表 2评价指标的 0.95倍。8 监测结果评价 8.1 冷水机组 检 查 结果 应 符 合 4.1的要 求，实 际运行 性能 系数 测试结果 应 符 合 7.1或 7.2中 评价指标的要 求。8.2 监测 单位 在 测试报告 中 应 做 出 监测结果 合 格 或不 合 格的评价。8.3 对 经 监测 不 合 格的冷水机组，监测 单位 应 提出 改 进建 议。9 冷水机组节能监测报告 冷水机组节能监测报告格式参见附录 A。DB11/T 975 2021 5 附 录 A（资料性）冷水机组节能监测报告 表 A.1给 出 了冷水机组节能监测报告。A.1 冷水机组节能监测报告 报告编号：单位 名 称 监测 日期 环 境 温 度 设 备 名 称 设 备 编 号 规格 型 号 机组 类型 额 定 制 冷 量（kW）额 定 输入功率（kW）监测 依据：测试用仪表的 型 式 及 准 确度：设 备运行 策略：设 备 测算项目 机组 输入功率（kW）使 用 侧 水 流 量（m/h）使 用 侧供 水 温 度（）机组 制 冷 量（kW）使 用 侧回 水 温 度（）机组 负荷率（%）检 查 项目 检 查 内容 合 格条件/指标 检 查/测试结果 结果评价 是否 有 不少 于 1个制 冷 季 的冷水机组 运行 数据 记 录 是 是否 有 冷水机组的 设 备维 保 记 录 是 测试 项目 冷水机组 实 际运行 性能 系数 ACOP 符 合 7.1或 7.2规定 监测结果评价 及 改 进建 议：单位 名 称（节能监测 专 用 章）年 月 日 编 制：审核：批 准：DB11/T 975 2021 6 参 考 文 献 1 GB/T 15316 节能监测技术 通 则 2 GB/T 10870 蒸 汽 压 缩循 环 冷水（热泵）机组性能试 验 方法 3 GB 17167 用能 单位 能 源 计 量 器 具配 备 和 管 理 通 则 4 GB 19577 冷水机组能 效 限 定 值及 能 源 效 率 等 级 5 GB 50019 采暖 通风 与 空 气 调 节 设 计规范 6 GB 50736 民 用 建筑 供 暖 通风 与 空 气 调 节 设 计规范 7 JB/T 7249 制 冷 设 备 术语 8 JGJ/T 177 公 共 建筑 节能 检 测标准 9 DB11/687 公 共 建筑 节能 设 计标准
