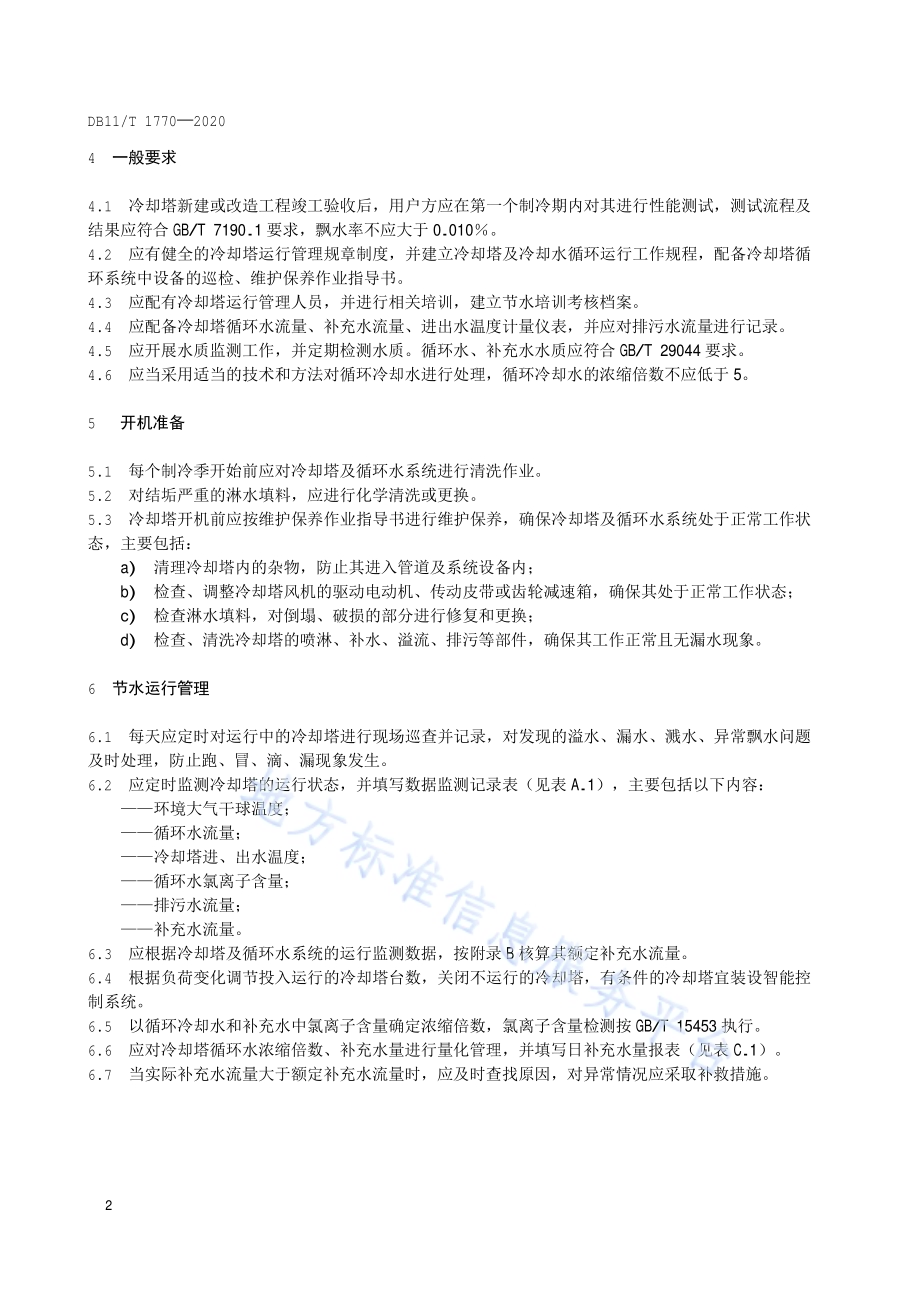

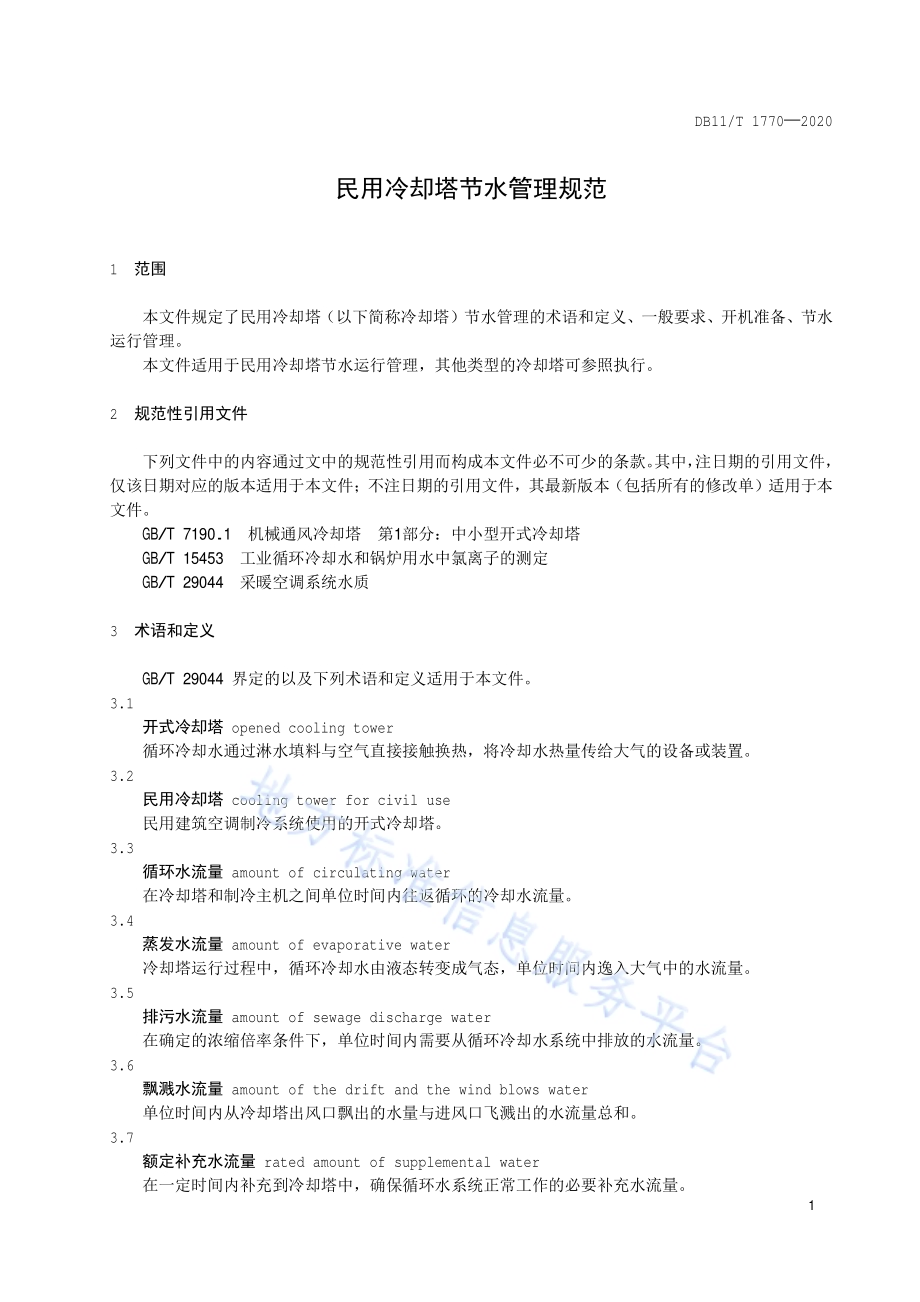

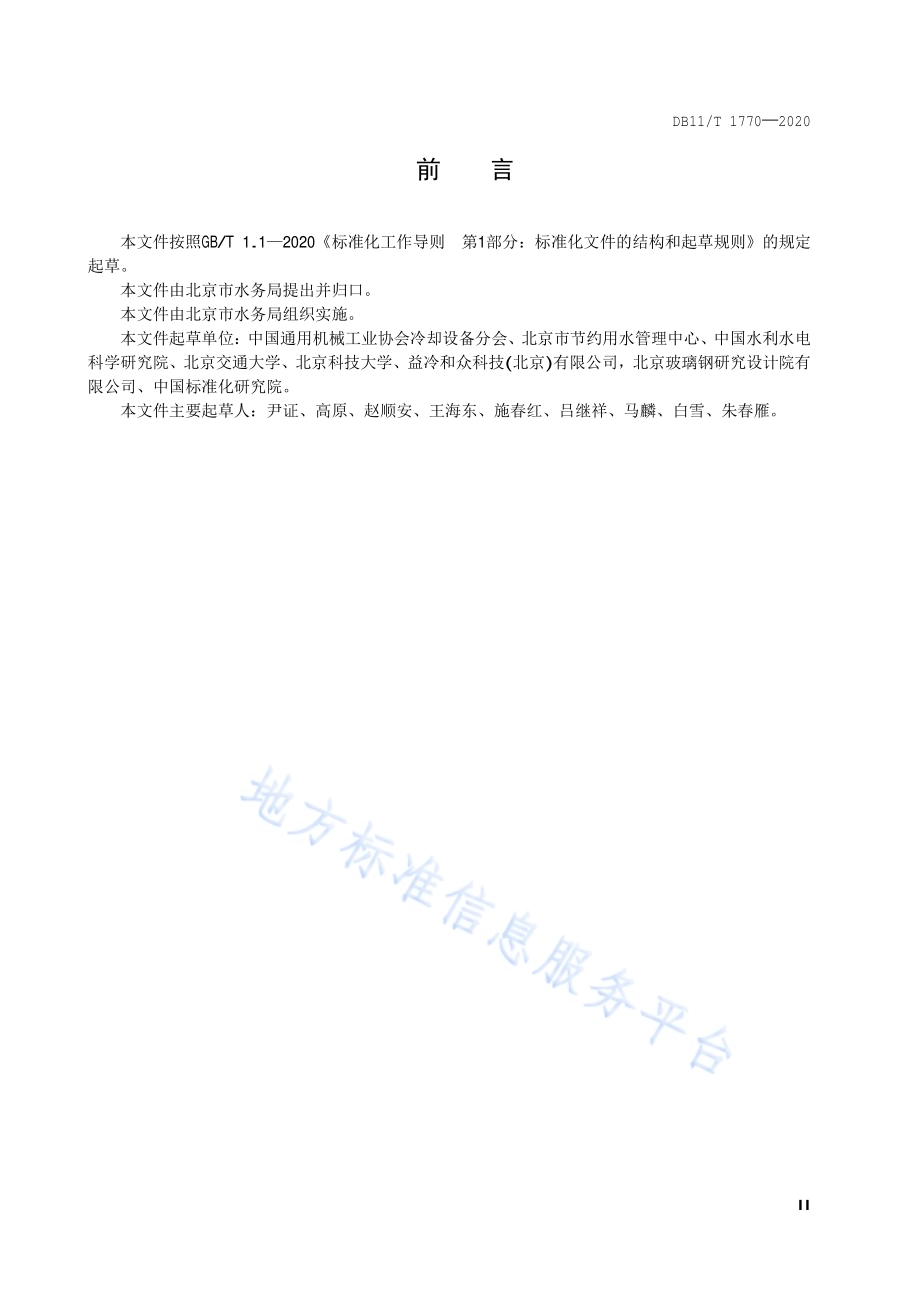

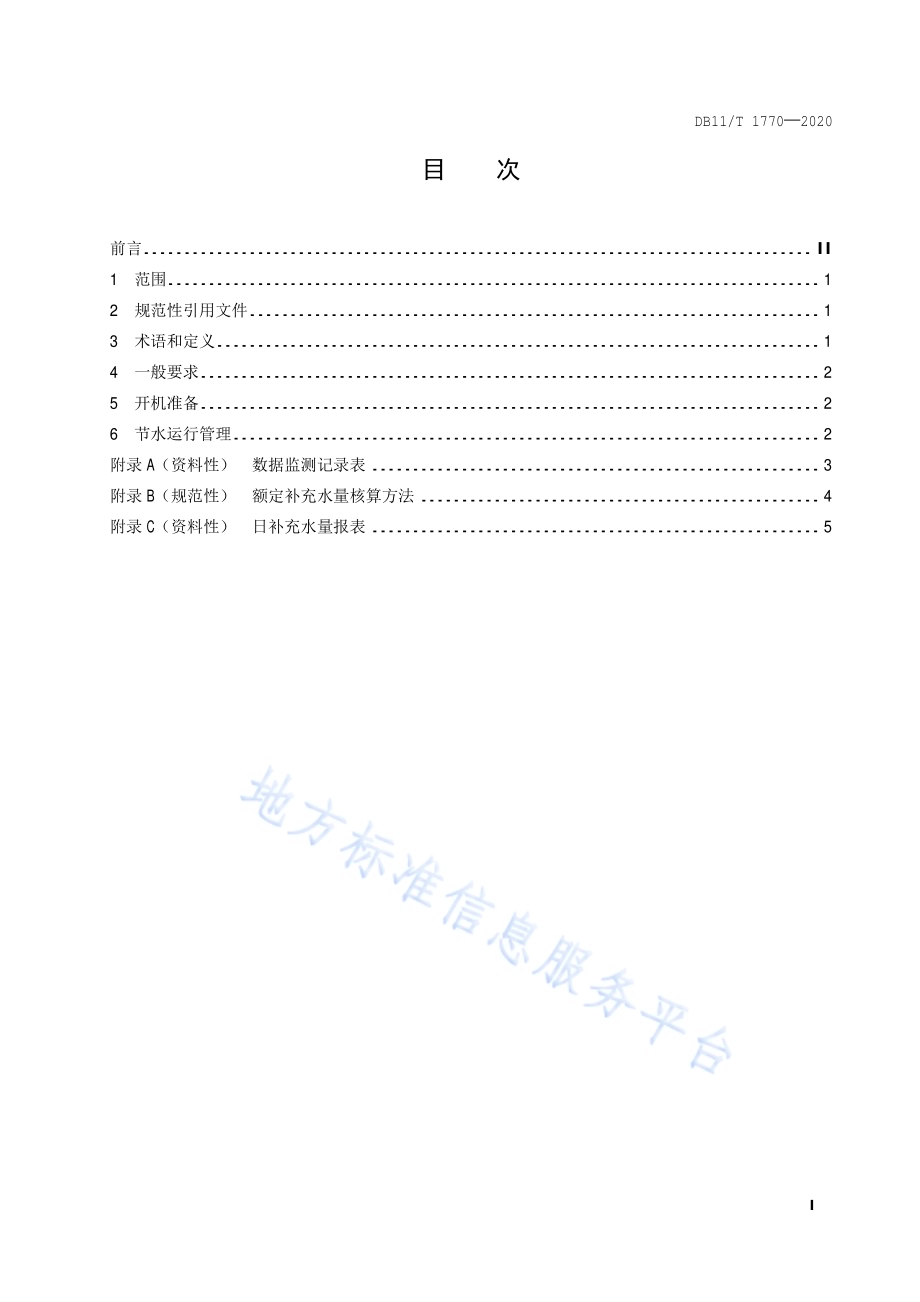

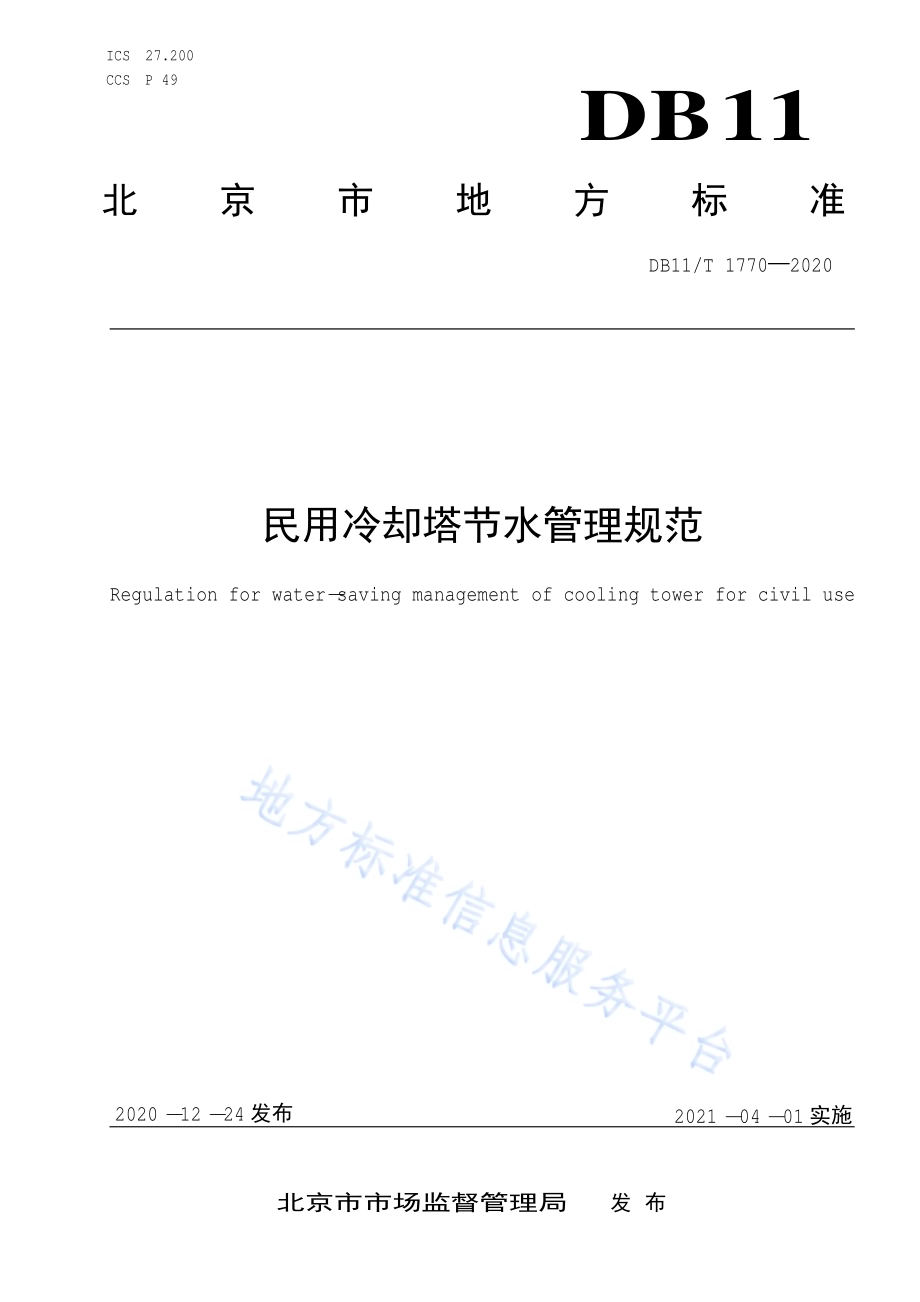

ICS 27.200 CCS P 49 DB 11 北京市地方标准 DB11/T 1770 2020 民用冷却塔节水管理规范 Regulation for water-saving management of cooling tower for civil use 2020-12-24发布 2021-04-01实施 北京市市场监督管理局 发布 DB11/T 1770 2020 I 目次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般要求.2 5 开机准备.2 6 节水运行管理.2 附录 A（资料性）数据监测记录表.3 附录 B（规范性）额定补充水量核算方法.4 附录 C（资料性）日补充水量报表.5 DB11/T 1770 2020 II 前言 本文件按照 GB/T 1.1 2020标准化工作导则 第 1部分：标准化文件的结构和起草规则的规定起草。本文件由北京市水务局提出并归口。本文件由北京市水务局组织实施。本文件起草单位：中国通用机械工业 协会冷却设 备分 会、北京市节 约 用水管理中 心、中国水 利 水 电科学研究院、北京 交 通 大学、北京 科技大学、益冷 和 众科技(北京)有限公司，北京 玻璃钢研究设计院有限公司、中国标准化 研究院。本文件 主 要起草 人：尹证、高原、赵顺安、王海东、施 春红、吕继祥、马麟、白雪、朱春雁。DB11/T 1770 2020 1 民用冷却塔节水管理规范 1 范围 本文件规定 了民 用 冷却塔（以下简称冷却塔）节水管理的术语和定义、一般要求、开机准备、节水运行管理。本文件 适 用 于民 用 冷却塔 节水运行管理，其他类型 的 冷却塔可参 照 执 行。2 规范性引用文件 下列 文件中的 内容 通 过 文中的规范性引用 而 构 成 本文件 必不可少 的 条款。其 中，注 日 期 的引用文件，仅该 日 期对应 的 版 本 适 用 于 本文件；不注 日 期 的引用文件，其最新版 本（包括所有 的 修改 单）适 用 于 本文件。GB/T 7190.1 机械通 风冷却塔 第 1部分：中 小 型 开 式 冷却塔 GB/T 15453 工业 循环 冷却 水和 锅炉 用水中 氯离子 的测定 GB/T 29044 采暖空调系统 水 质 3 术语和定义 GB/T 29044 界 定的 以 及 下列 术语和定义 适 用 于 本文件。3.1 开式冷却塔 opened cooling tower 循环 冷却 水通 过 淋 水 填 料 与空气直接接触换热，将 冷却 水 热 量 传给 大 气 的 设 备 或装置。3.2 民用冷却塔 cooling tower for civil use 民 用 建筑空调制 冷 系统使 用的开 式 冷却塔。3.3 循环水流量 amount of circulating water 在 冷却塔 和 制 冷主 机 之间 单位 时间 内 往返循环 的 冷却 水 流 量。3.4 蒸发水流量 amount of evaporative water 冷却塔 运行 过 程 中，循环 冷却 水由 液态转变 成 气态，单位 时间 内 逸入 大 气 中的水 流 量。3.5 排污水流量 amount of sewage discharge water 在确 定的 浓缩倍率 条 件 下，单位 时间 内 需 要 从循环 冷却 水 系统 中 排放 的水 流 量。3.6 飘溅水流量 amount of the drift and the wind blows water 单位 时间 内 从 冷却塔 出 风 口 飘 出的水量 与进 风 口 飞溅 出的水 流 量 总 和。3.7 额定补充水流量 rated amount of supplemental water 在 一定 时间 内 补充 到 冷却塔 中，确保循环 水 系统正常 工作的 必 要补充水 流 量。DB11/T 1770 2020 2 4 一般要求 4.1 冷却塔新 建或 改 造 工 程竣 工 验收后，用 户 方 应 在 第一 个制 冷期内对其 进 行性 能 测 试，测 试流程及结 果 应 符合 GB/T 7190.1要求，飘 水 率 不应大于 0.010。4.2 应有 健全 的 冷却塔 运行管理规 章制度，并 建立 冷却塔 及 冷却 水 循环 运行工作规 程，配 备 冷却塔 循 环系统 中 设 备的 巡检、维护保养 作业 指 导 书。4.3 应 配 有冷却塔 运行管理 人 员，并 进 行 相关培训，建立 节水 培训考 核 档案。4.4 应 配 备 冷却塔 循环 水 流 量、补充水 流 量、进 出水 温 度 计 量 仪 表，并 应对 排 污 水 流 量 进 行记录。4.5 应 开 展 水 质 监测工作，并定 期 检 测水 质。循环 水、补充水水 质 应 符合 GB/T 29044要求。4.6 应 当 采 用 适 当 的 技 术和方法 对 循环 冷却 水 进 行 处 理，循环 冷却 水的 浓缩倍 数 不应 低 于 5。5 开机准备 5.1 每 个制 冷 季 开 始 前 应对冷却塔 及循环 水 系统进 行 清洗 作业。5.2 对 结 垢严重 的 淋 水 填 料，应 进 行化 学 清洗 或 更 换。5.3 冷却塔 开机前 应 按 维护保养 作业 指 导 书进 行 维护保养，确保 冷却塔 及循环 水 系统 处 于 正常 工作 状 态，主 要 包括：a)清 理 冷却塔内 的 杂物，防止 其 进入 管 道 及系统 设 备 内；b)检 查、调 整 冷却塔风 机的 驱动 电 动 机、传 动皮带 或 齿轮减速箱，确保 其 处 于 正常 工作 状 态；c)检 查 淋 水 填 料，对 倒塌、破损 的部分 进 行 修 复 和 更 换；d)检 查、清洗 冷却塔 的 喷 淋、补水、溢 流、排 污等 部件，确保 其 工作 正常 且无漏 水 现象。6 节水运行管理 6.1 每天 应 定 时 对 运行中的 冷却塔 进 行 现场 巡 查 并记录，对 发现 的 溢 水、漏 水、溅 水、异 常飘 水 问题及时 处 理，防止跑、冒、滴、漏现象发生。6.2 应 定 时 监测 冷却塔 的运行 状 态，并 填 写 数据监测记录表（见 表 A.1），主 要 包括以下内容：环 境 大 气 干球温 度；循环 水 流 量；冷却塔 进、出水 温 度；循环 水 氯离子 含 量；排 污 水 流 量；补充水 流 量。6.3 应 根 据 冷却塔 及循环 水 系统 的运行监测数据，按附录 B核算 其 额定补充水 流 量。6.4 根 据 负荷 变 化 调 节 投 入 运行的 冷却塔 台 数，关闭 不 运行的 冷却塔，有条 件的 冷却塔 宜 装 设 智 能 控 制系统。6.5 以 循环 冷却 水和补充水中 氯离子 含 量 确 定 浓缩倍 数，氯离子 含 量 检 测按 GB/T 15453执 行。6.6 应对冷却塔 循环 水 浓缩倍 数、补充水量 进 行量化管理，并 填 写 日补充水量报表（见 表 C.1）。6.7 当 实 际 补充水 流 量 大于 额定补充水 流 量 时，应 及时 查找 原 因，对 异 常 情况 应 采 取 补 救措 施。DB11/T 1770 2020 3 A A 附录 A（资料性）数据监测记录表 A.1 数据监测记录表 见 表 A.1。表 A.1 数据监测记录表 冷却塔 编号：日 期：_年 _月 _日 记录 时间 大 气 干球温 度（）循环 水 流 量（m3/h）进 塔 水 温（）出 塔 水 温（）实 际 补充水 流 量（m3/h）循环 水 氯离子 含 量（mg/L）补充水 氯离子 含 量（mg/L）排 污 水 流 量（m3/h）记录 人 员 DB11/T 1770 2020 4 B B 附录 B（规范性）额定补充水量核算方法 B.1 额定补充水 流 量由 蒸发 水 流 量、飘溅 水 流 量和 排 污 水 流 量 三 部分组 成，按 式（B.1）计 算：(B.1)式 中：额定补充水 流 量，单位 为 立 方 米(m3)；额定 蒸发 水 流 量，单位 为 立 方 米（m3）；飘溅 水 流 量，单位 为 立 方 米（m3）；排 污 水 流 量，单位 为 立 方 米(m3)。B.2 额定 蒸发 水 流 量 以冷却塔 运行 时间 段 内 采 集 的 循环 水 流 量、进 出水 温 度 差、气 象 参 数 为 计 算 依 据，按 式（B.2）计 算。(B.2)式 中：循环 水 流 量，单位 为 立 方 米 每 小时（m3/h）；循环 冷却 水 进、出 冷却塔 温 度 差，单位 为 摄氏 度()；蒸发损 失 系 数(1/)，按表 B.1取 值，气 温为 中 间 值 时采 用 内 插 法 计 算；运行 时间 段。表 B.1 蒸发损失系数 进 塔大 气 温 度/0 10 20 30 40/（1/）0.0010 0.0012 0.0014 0.0015 0.0016 注：表中 进 塔大 气 温 度指 冷却塔 实测 干球温 度。B.3 飘溅 水 流 量按 式（B.3）计 算。(B.3)式 中：收 水 器 与进 风 口的 风 吹 损 失百 分 率，当 缺乏 测 试 数据 时 取 0.01。B.4 排 污 水 流 量按 式（B.4）计 算：(B.4)式 中：N 浓缩倍 数。DB11/T 1770 2020 5 C C 附录 C（资料性）日补充水量报表 C.1 冷却塔 浓缩倍 数、额定补充水 流 量、实 际 补充水 流 量 及 相关问题处 置 见 表 C.1。表 C.1 日补充水量报表 冷却塔 编号：日 期：_年 _月 _日 运行 时间 大 气 干球温 度（）浓缩倍 数 额定补充水 流 量（m3）实 际 补充水 流 量（m3）问题 及 处 置 填 报 人 _
