笼式多功能运动场安全规范DB13／T 2663-2018.pdf

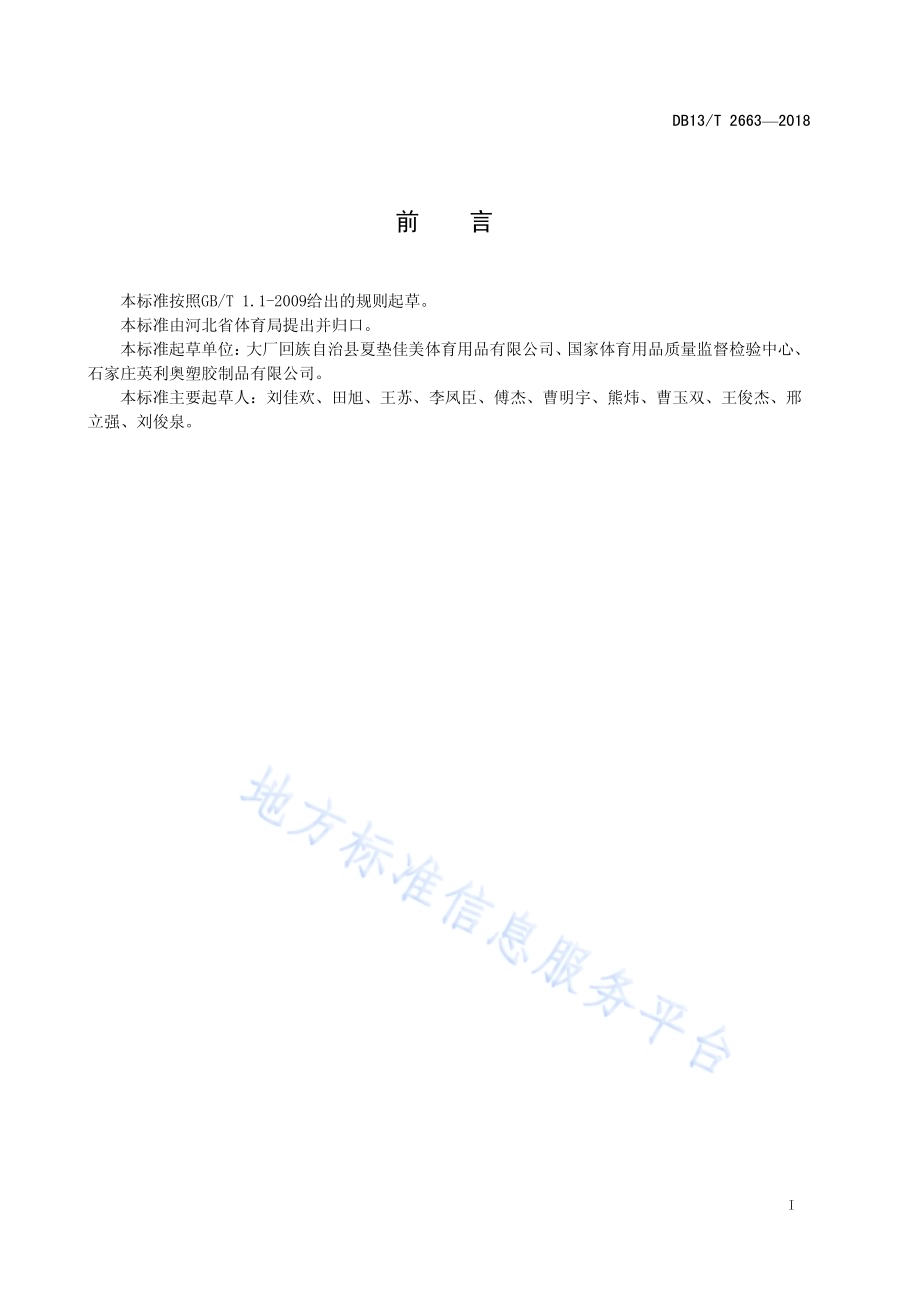

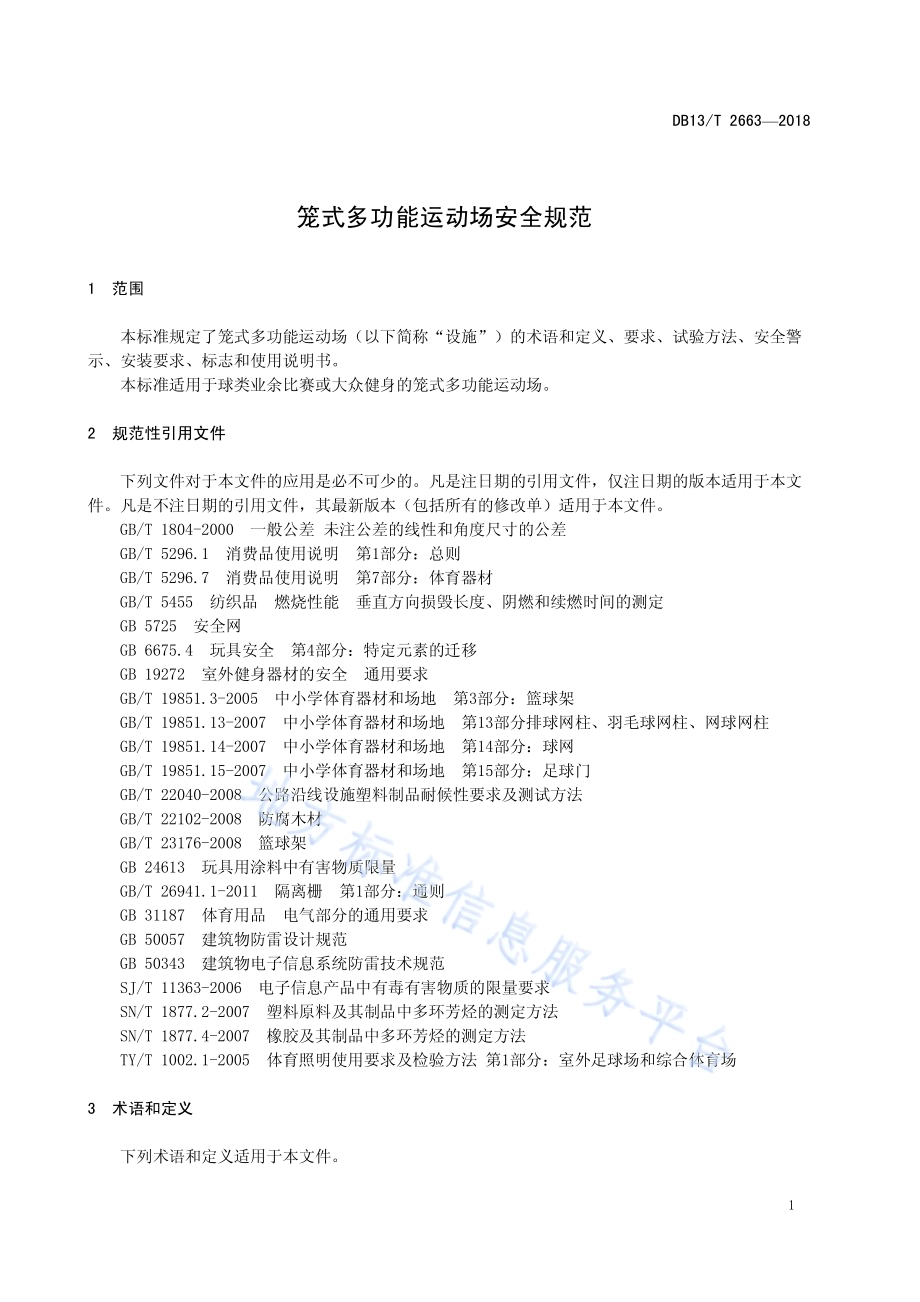

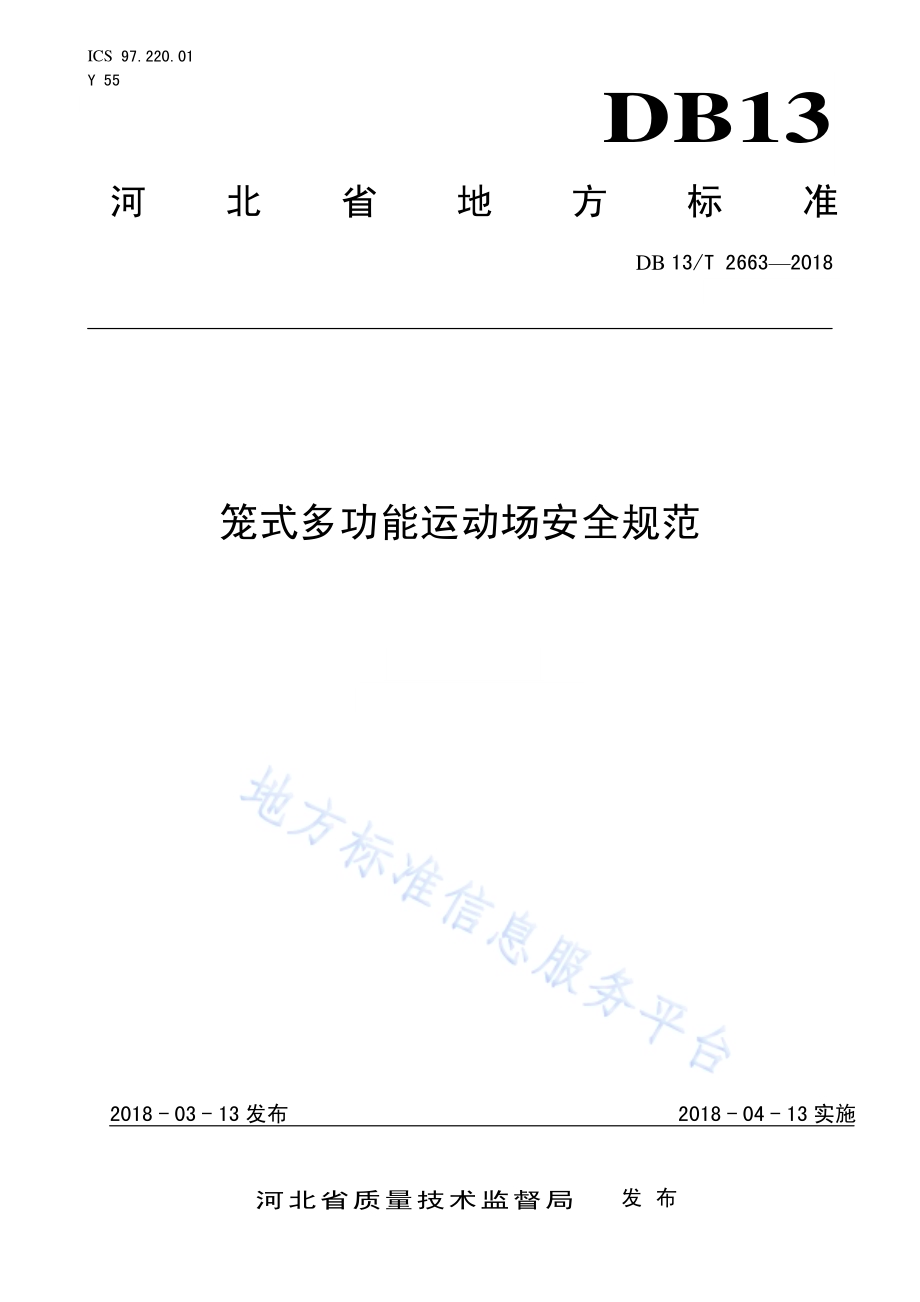

ICS 97.220.01 Y 55 DB13 河北省地方标准 DB 13/T 2663 2018 笼式多功 能运动场 安全规范 2018-03-13 发布 2018-04-13 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2663 2018 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 体育 局提 出并归 口。本标准 起草 单位：大 厂回 族自治 县夏 垫佳 美体 育用 品有限 公司、国 家体 育用 品质量 监督 检验 中心、石家庄 英利 奥塑 胶制 品有 限公司。本标准 主要 起草 人：刘佳 欢、田 旭、王苏、李 凤臣、傅杰、曹 明宇、熊 炜、曹玉双、王 俊杰、邢立强、刘俊 泉。DB13/T 2663 2018 II 引 言 本标准 起草 的背 景：随着 全民健 身活 动的 深入 开展，笼式 多功 能运 动场 越来 越受到 广大 群众 的 喜爱，在 社区 安装 的笼 式多 功能运 动场 越来 越多，河 北省是 笼式 多功 能运 动场 的生产 大省，标 准的 起 草非常必 要。本标准 起草 的重 要性 和必 要性：标准 的起 草 对 规范 河北省 内的 笼式 多功 能运 动场安 全生 产和 使 用具有较 强的 指导 意义。标 准的实 施，填补 了我 国笼 式多功 能运 动场 产品 质量 标准的 空白，有 利于 笼 式多功能 运动 场生 产的 标准 化，有 利于 对产 品质 量进 行有效 监管，从 而促 进我 国笼式 多功 能运 动产 业 的健康快 速发 展。DB13/T 2663 2018 1 笼式多功 能运动 场安全规 范 1 范围 本标准 规定 了笼式 多 功能 运动场（以 下简 称“设施”）的 术语 和定 义、要求、试验 方法、安 全 警示、安 装要 求、标志 和使 用说明 书。本标准 适用 于球 类业 余比 赛或大 众健 身的 笼式 多功 能运动 场。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 1804-2000 一 般公 差 未 注公 差的 线性 和角 度 尺寸的 公差 GB/T 5296.1 消费 品使 用 说明 第1 部分：总 则 GB/T 5296.7 消费 品使 用 说明 第7 部分：体 育器 材 GB/T 5455 纺 织品 燃 烧 性能 垂直 方向 损毁 长度、阴燃 和续 燃时 间的 测定 GB 5725 安全 网 GB 6675.4 玩 具安 全 第4部分：特 定元 素的 迁移 GB 19272 室外 健身 器材 的安全 通用 要求 GB/T 19851.3-2005 中 小 学体育 器材 和场 地 第3 部 分：篮 球架 GB/T 19851.13-2007 中 小学体 育器 材和 场地 第13 部分 排球 网柱、羽 毛球 网 柱、网 球网 柱 GB/T 19851.14-2007 中 小学体 育器 材和 场地 第14 部分：球 网 GB/T 19851.15-2007 中 小学体 育器 材和 场地 第15 部分：足 球门 GB/T 22040-2008 公路 沿 线设施 塑料 制品 耐候 性要 求及测 试方 法 GB/T 22102-2008 防腐 木 材 GB/T 23176-2008 篮球 架 GB 24613 玩具 用涂 料中 有害物 质限 量 GB/T 26941.1-2011 隔离栅 第1部 分：通则 GB 31187 体育 用品 电 气部分 的通 用要 求 GB 50057 建筑 物防 雷设 计规范 GB 50343 建筑 物电 子信 息系统 防雷 技术 规范 SJ/T 11363-2006 电子 信 息产品 中有 毒有 害物 质的 限量要 求 SN/T 1877.2-2007 塑料 原料及 其制 品中 多环 芳烃 的测定 方法 SN/T 1877.4-2007 橡胶 及其制 品中 多环 芳烃 的测 定方法 TY/T 1002.1-2005 体育 照明使 用要 求及 检验 方法 第1部 分：室外 足球 场和 综 合体育 场 3 术语和 定义 下列术 语和 定义 适用 于本 文件。DB13/T 2663 2018 2 3.1 笼式多 功能 运动 场 functional cage playground 由 围 网进 行 封闭（周 边封闭 或 完全 封 闭）的足 球、篮 球、羽 毛球、排球 等运动 项 目场 地（见 图1和图2），由若 干围 网单 元、防护 网、顶网、出 入口（门）和照 明设 备等 构件 组成。图1 周边封 闭的 笼式 多功 能运 动场示 意图 图2 完全封 闭的 笼式 多功 能运 动场示 意图 DB13/T 2663 2018 3 3.2 围网单 元 frame fence 由两立 柱之 间网 片、网框、横梁 及连 接、固定 结构 组成的 整体 结构。4 要求 4.1 基本要 求 4.1.1 设施应 结合 所在 地的 气候、自然 地形、空 间形 状、建 筑和周 围环 境等 条件 进行 设置，并与 周 边环境的 空间 布局 相结 合，合理利 用广 场、绿地、花 园等区 域。4.1.2 设施应 安装 在整 体平 整，且 周围 不应 有可 能伤 及 人 身安全 的潜 在危 险，并分 析和规 避各 种风 险源。4.1.3 设施的 结构、功 能和 可预 见 的非 正常 使用 不应 有潜 在危险。4.1.4 设施的 安装，应 远离 居民 区。4.2 材料 4.2.1 通则 4.2.1.1 材料选 择应 符合 本标 准 4.2.2 4.2.4 条 的要 求，并 应满足 设施 安全 使用 的要 求。4.2.1.2 材料选 择应 防止 环境 影响 导致结 构件 的老 化失 效。4.2.2 防腐性 4.2.2.1 木质材 料 材料选 择应 符合：a)对与地 面接 触的 支撑 结构 设施的 主立 柱应 进行 防腐 处理，应符 合GB/T 22102-2008 中C4A 类要求；b)不与地 面接 触的 部件 防腐 处理应 符 合GB/T 22102-2008 中 C3 类 要求；应 对与 金 属件连 接的 木材进行 防腐 处理。4.2.2.2 金属材 料 对不具 有防 腐性 能的 金属 材料，应采 取表 面防 腐蚀 处理。4.2.3 阻燃性 能 4.2.3.1 纺织类 材料 阻燃 性能 应符 合 GB/T 5455 的 要求。4.2.3.2 其他材 料 按5.2.2.2 检验 时，材 料表 面留 下的 燃烧 斑块的 直径 应不 大 于 50 mm。4.2.4 有害物 质 表面易 接触 材料 按照5.2.3 检验时，有 害物 质含 量不 应超过 表1 的规 定。DB13/T 2663 2018 4 表1 有害物 质最 大限 量值 序号 项目 限值 1 铅含量 600 mg/kg 2 镉含量 100 mg/kg 3 可溶性铅含量 60 mg/kg 4 邻苯二甲酸酯含量（仅适于表面涂层）邻苯二甲酸二异辛酯（DEHP）、邻苯二甲酸二丁酯（DBP）和邻苯二甲酸丁苄酯（BBP）总 和 0.1%邻苯二甲酸二异壬酯（DINP）、邻苯二甲酸二异癸酯（DIDP）和邻苯二甲酸二辛酯（DNOP）总和 0.1%5 多环芳烃含量（仅适于橡胶和塑料材料）苯并a 芘 1 mg/kg 十六种多环芳烃（萘、苊烯、苊、芴、菲、蒽、荧蒽、芘、苯并a 蒽、屈、苯并a 荧蒽、苯并k 荧蒽、苯并a 芘、二苯并a，h 蒽、苯并g，h，i 苝、茚苯1，2，3-cd 芘）总和 10 mg/kg 4.3 结构 4.3.1 围网单 元 4.3.1.1 围网单 元底 部与 运动 地面 之间的 间隙 应小 于 55 mm，按 5.3.1.3 检 验。4.3.1.2 球门边 框外 延 2000 mm 范 围内的 围网 应符 合 4.4.4 的要求。4.3.1.3 高度2000 mm 范 围内 的立 柱和框 架应 设置 缓冲 防护 层。4.3.1.4 在2000 mm 高度 范围 内，运 动过程 中的 易接 触部 件表 面应光 滑、平整，无锐 边或 锐角和 毛 刺。4.3.1.5 网面应 平整，无 断丝。4.3.1.6 网丝直 径小 于 6 mm 或横 截 面积小 于 28 mm2，在 2 000 mm 高 度范 围内，网 孔的 孔 径 按 5.3.1.4检验。4.3.1.7 网丝直 径大 于等 于 6 mm 或 圆横截 面积 大于 等 于 28 mm2，在2 000 mm 高 度范 围 内，网 孔的孔径 按5.3.1.5 检验，C 型、E 型试 棒不 应通 过。4.3.1.8 在2 000 mm 以上 高度 的侧 网网格 孔径 不应 对头 颈产 生卡夹，按 5.3.1.6 检验，B 型 试棒 的S部不应 通过。4.3.1.9 围网设 施结 构如 有顶 网，其网格 孔径 应防 止球 飞出，按 5.3.1.7 检验,B 型 试 棒的S 部应 通过，且B 型 试棒 的L 部不 应通过。4.3.1.10 网孔或 缝隙 不应 存在 对手 指的卡 夹，按 5.3.1.8 检验，A 型试 棒的MIN 部不 应通过。或 A型试棒 的MID 部 应通 过,MAX 部不 应通 过。4.3.1.11 设施各 部位 螺钉、螺 母等 紧固件 应紧 固可 靠且 防锈 和防松。螺 纹突 出部 分不 应超过 其 螺 距3 倍的 长度。使 用者 易接 触区域 应永 久覆 盖住 突出 的螺栓、螺 纹。4.3.1.12 围网网 丝端 部应 固定 处置，不应 外露。DB13/T 2663 2018 5 4.3.1.13 围网的 四角 宜设 置防 止死 球发生 的结 构。4.3.1.14 围网不 作为 运动 边界 时，缓冲区 宽度 应不 小 于 1500 mm。4.3.2 出入口（门）4.3.2.1 设施应 设置 不少 于两 个出 入口（门）。4.3.2.2 每个出 入口（门）净 宽度 应不小 于 1 400 mm，若 设 置门，门应 向外 平开。4.3.2.3 门与门 柱的 间隙 应小 于 8 mm 或 大于 等于 30 mm，按5.3.2 的规定 检 验。4.3.3 足球门（网）足球门 应符 合GB/T 19851.15-2007 的 要求。足 球网 应符合GB/T 19851.14-2007 中5.4 条的 要求。4.3.4 篮球架 4.3.4.1 篮球架 结构 尺寸 应符 合GB/T 23176-2008 中4.1 规定的练习 型或GB/T 19851.3-2005 中4.1的要求。4.3.4.2 篮圈应 符 合GB/T 23176-2008 中4.3 条的 要求。4.3.4.3 篮网应 符 合GB/T 23176-2008 中4.4 条的 要求。4.3.4.4 篮板应 符 合GB 19272 中5.12.1.3.2 条的 要求。4.3.5 羽毛球 网柱 排 球网 柱 4.3.5.1 羽毛球 网柱、排 球网 柱应 符合 GB/T 19851.13-2007 要求，宜采 用移 动式。4.3.5.2 球网应 符 合GB/T 19851.14-2007 要 求。4.3.6 其他运 动项 目器 材和 场地 其他运 动项 目涉 及的 器材 及场地 线应 符合 相关 标准、竞赛 规则 要求。4.4 性能 4.4.1 网丝（绳）拉断 力 2000 mm 以上 的侧 网的 最大 拉断力 应不 小于2000 N；设施结 构若 有顶 网，顶网 的最大 拉断 力应 不 小于500 N。4.4.2 出入口（门）的 疲劳 性能 按5.4.2 试 验后，出 入口（门）应 无严 重变 形且 不影 响正常 使用。4.4.3 围网和 顶梁（跨 梁）稳定 性 4.4.3.1 围网单 元 按5.4.3.1 检验，围 网单 元 不应有 任何 方向 的倾 斜或 明显永 久性 变形 现象。4.4.3.2 顶梁（跨梁）DB13/T 2663 2018 6 若设施 有顶 梁结 构，按5.4.3.2 检 验，顶梁 应无 损坏。4.4.4 抗冲击 性能 4.4.4.1 抗球冲 击 按5.4.4.1 的要 求进 行试 验 时，在 围网 最大 框架 单元 的宽度 和高 度范 围内，框 架永久 性变 形与 短 边比应不 大于1.5%，围网 永 久变形 与短 边比 应不 大于5%，围 网及 连接 件不 应断 丝、脱 落和 破损。4.4.4.2 抗使用 者冲 击 按5.4.4.2 的要 求进 行试 验 时，在 围网 最大 框架 单元 的宽度 和高 度范 围内 不应 破损。4.4.5 表面涂 层和 纺织 材料 的防 腐和耐 老化 性能 4.4.5.1 表面涂 层耐 盐雾 腐蚀 按5.4.5.1 检验 后，不应 出 现腐蚀 现象。4.4.5.2 表面涂 层耐 老化 性能 按5.4.5.2 试验 后，涂塑 层 不应产 生裂 纹、破损 等损 坏现象。4.4.5.3 纺织材 料 纺织材 料耐 老化 性能 按5.4.5.3 的 要求 进行 试验 后，拉断力 应符 合4.4.1 的要 求。4.5 电气安 全 电气部 分应 符合GB 31187 的要求。4.6 照明 设置照 明设 施时，应 符合TY/T 1002.1-2005 中5.1条中I级 的要 求。4.7 防雷 应符合GB 50057 和GB 50343 的要 求。4.8 地面材 料 选用的 地面 材料 应符 合相 关标准 的要 求。5 试验方 法 5.1 试验条 件 5.1.1 设施的 稳定 性能、疲 劳性 能和抗 冲击 性能 试验 应在 设施正 常使 用状 态或 模拟 使用状 态 下 进 行。5.1.2 试验载 荷的 允许 误差 为5%。5.1.3 试棒使 用时 应垂 直于 开口 平面并 施以 一 个 222 N5 N 的力检 测。5.1.4 A 型试 棒 Ra 不 大于 1.60 m，表面 硬度 大于 等于HRC 40。DB13/T 2663 2018 7 5.2 材料 5.2.1 防腐性 5.2.1.1 木质材 料 5.2.1.1.1 木质材 料材 质等 级 按 GB/T 22102-2008 中4.3 检验。5.2.1.1.2 木质材 料防 腐处 理质 量 按GB/T 22102-2008 中4.4 检验。5.2.2 阻燃性 能 5.2.2.1 纺织类 材料 纺织类 材料 阻燃 性能 按GB/T 5455 规定 的方 法进 行测 试。5.2.2.2 其他材 料 其他材 料阻 燃性 能测 试如 下：a)试验准 备：从试 验材 料上 取 150 mm 150 mm 试样 1 块，由 重叠 的直 径 为 25 mm 的薄 纤维 织 物组成的 纤维 层圆 片(如：薄 棉布)，浓 度为96%的酒 精，容量 为10 mL 的 量筒 或2.5 mL 的 移液管；b)试验步 骤：将重 量为0.8 g 的重叠 的纤 维层 圆片 用 2.5 mL 酒 精均 匀浸 泡后 放置 在试样 的中 部，然后点 燃并 使其 自然 燃烧，当燃 烧火 焰和 余辉 熄灭 后，测 量在 试样 表面 留下 的燃烧 斑块 的 直径大小（精 确 到 1 mm）；c)试验应 在不 通风 的地 方进 行；d)在燃烧 时，如纤 维层 发生 翻转而 影响 燃烧 斑块 的大 小时，应重 新更 换试 样补 做试验。5.2.3 有害物 质 5.2.3.1 铅含量、镉 含量 按 照 SJ/T 11363-2006 检 验。5.2.3.2 可溶性 铅含 量按 照 GB 6675.4 检 验。5.2.3.3 邻苯二 甲酸 酯含 量按 照 GB 24613 检 验。5.2.3.4 塑料件 多环 芳烃 按 照 SN/T 1877.2-2007 检验。5.2.3.5 橡胶件 多环 芳烃 按 照 SN/T 1877.4-2007 检验。5.3 结构 5.3.1 围网框 架 5.3.1.1 外观检 验：感官 检验 应符 合4.3.1.3 至 4.3.1.5 和4.3.1.11 至 4.3.1.13 条 款中的 要求。5.3.1.2 线性尺 寸 5.3.1.2.1 小于230 mm 的 线性 尺寸 的 未注公 差 按 GB/T 1804-2000 中的 m 级规 定进 行检 验。5.3.1.2.2 其余线 性尺 寸未 注公 差 按GB/T 1804-2000 的V 级 规 定进行 检验。5.3.1.3 围网框 架底 部与 运动 地面 之间的 间隙 检验 DB13/T 2663 2018 8 检验试 棒，见 图3。单位为毫米 图3 A 型试 棒 步骤：使 用A 型 试棒，其MAX 部 不能 通过，判 定合 格，否 则判 定不 合格。5.3.1.4 在2000 mm 高度 范围 内，网丝直 径小 于 6 mm 或横 截 面积小 于 28 mm2的 网格 孔 径检验。检 验试 棒，见 图3。步骤：使 用A 型 试棒，其MAX 部 不能 通过，判 定合 格，否 则判 定不 合格。5.3.1.5 在2000 mm 高度 范围 内，网丝直 径大 于等 于 6 mm 或 横截面 积大 于等 于 28 mm2的网孔 孔径 检验。检验试 棒，见图4。单位为毫米 a）C型 试棒 b）E型 试棒 图4 网丝直 径大 于等 于 6mm 或 横截面 积大 于等 于 28mm2的 网孔孔 经试 验试 棒 DB13/T 2663 2018 9 步骤：使用C型和E型 试棒，均不 能通 过，判定 合格；否则 判定 不合 格。5.3.1.6 在2000 mm 以上 高度 的侧 网网格 孔径 检验 检验试 棒，见 图5。单位为毫米 图5 B 型试 棒 步骤：使 用B 型 试棒，其S 部不 能通 过，判定 合格，否则 判定 不合 格。5.3.1.7 顶网网 格孔 径检 验 检验试 棒，见 图5。步骤：使 用B 型 试棒，其S 部能 通过，且L 部 不能 通过，判定 合格，否 则判 定不合 格。5.3.1.8 手指卡 夹检 验 检验试 棒，见 图3。步骤一：使 用A 型试 棒，其 MIN 部不 能通 过，判定 为合格；否 则进 入步 骤二；步骤二：使 用A 型试 棒，其 MID 部能 通过，且 MAX 部不能 通过，判 定合 格，否则判 定不 合格。注：试棒使用时应垂直于开口平面并施以一定的力检测。5.3.2 出入口（门）检验试 棒，见图3。步骤一：使 用A 型试 棒，其MIN部 不能 通过，判 定合 格，否则 进入 步骤 二；步骤二：使 用A 型试 棒，其MID部 能通 过，且MAX 部不 能通过，判 定合 格，否则 判定不 合格。5.3.3 足球门（网）足球门 按照GB/T 19851.15-2007 的规定 检 验。足球 网 按照GB/T 19851.14-2007 的规定 检验。5.3.4 篮球架 篮 球 架 结 构 尺 寸 按 照GB/T 23176-2008 或GB/T 19851.3-2005 的 规定检 验。篮 圈 和 篮 网 按 照GB/T 23176-2008 的规定 检 验。篮板按 照GB 19272 的 规定 检验。5.3.5 羽毛球 网柱 羽毛球 网柱 按照GB/T 19851.13-2007 的规定 检 验。球 网按照GB/T 19851.14-2007 的规定 检 验。5.3.6 排球网 柱 DB13/T 2663 2018 10 排球网 柱按 照GB/T 19851.13-2007 的 规定 检验。球 网 按照GB/T 19851.14-2007 的规定 检验。5.3.7 其他运 动项 目器 材 其 他运 动项 目器 材按 相关标 准检 验。5.4 性能 5.4.1 网丝（绳）拉断 力 从样品 的任 意一 端截 取400 mm600 mm 长的 试样，应 采取必 要的 措施 以避 免试 样的退 捻。将试 样装夹到拉 力试 验机 上，以不 超过250 mm/min 的拉 伸速 度，拉 伸至 试样 断裂，读 取读数。5.4.2 疲劳性 能 在 距离门 扇横梁 自由 端外边 缘550-5mm 处的中 心线 上施加700N 10 N 重力，将门在 没有撑 挡的状 态下，通过 测试 机构 将门 扇 平开至905 位 置，门 扇在门 框50mm 5mm 处停 止，试 验频 率每 分钟4次5次。反复 启闭1 万次，试 验后目 测。5.4.3 稳定性 5.4.3.1 围网框 架 在2000 mm 的高 度上 对立 柱 施以1500 N 的水 平侧 向集 中静负 荷力，保 持1 min，卸载后 目测。5.4.3.2 顶梁（跨梁）若设置 顶梁，在 顶梁 的中 点，向 下施 加1500 N 的力，保持1 min，卸载 后目 测。5.4.4 设施抗 冲击 性能 5.4.4.1 抗球冲 击 将设施 最大 围网 框架 结构 四角水 平固 定在 刚性 支撑 上，在围 网框 架位 于围 网 底部2000 mm 范 围内 选择最薄 弱的 冲击 点，将50 kg 0.5 kg的 试验 重锤（见图6）悬 挂其 冲击 点上 方350 mm 处（见 图7），反复自由 落体 冲击1000 次，冲击频 率每 分钟2次，试 验 过程中 围网 不应 触及 地面。DB13/T 2663 2018 11 单位为毫米 图6 重锤 说明：1 皮 革边 缘；2 8个 纺锤 形的 帆布 片；3 皮 革底 部。说明：1 重 锤；2 试 验架；3 围 网框 架；4 支 撑点。图 7 抗球 冲击 和抗 使用 者 冲击示 意图 DB13/T 2663 2018 12 5.4.4.2 抗使用 者冲 击 将设施 最大 围网 框架 结构 四角水 平固 定在 刚性 支撑 上，在 围网 框架 位 于 围网 底部1 000 mm 范围内选择最 薄弱 的冲 击点，将 50 kg0.5 kg 的 试验 重锤（见图 6）悬 挂其 冲击 点上 方 500 mm 处（见图7），试验重 锤下 落一 次，试验 过程中 围网 不应 触及 地面。5.4.5 表面涂 层和 纺织 材料 性能 5.4.5.1 表面涂 层耐 盐雾 按 GB/T 26941.1-2011 中的 5.4.2.9 的规 定进 行试 验。5.4.5.2 表面涂 层耐 老化 性能 按 GB/T 22040-2008 中 6.9 的 规定进 行人 工加 速老 化试 验。5.4.5.3 纺织材 料耐 老化 性能 按 GB 5725 中 6.2.13 的 规定 进 行试验。5.5 电气安 全 按照GB 31187 的 规定 检验。5.6 照明 按照TY/T 1002.1-2005 检 验。5.7 防雷 按照GB 50057 和GB 50343 检验。5.8 地面材 料 选用的 地面 材料 按相 关标 准检验。6 安全警 示 设施的 安全 警示 应包 括但 不限于 以下 内容：a)应有禁 止攀 爬的 警示；b)安全出 入口 的标 示；c)学龄前 儿童 应有 成年 人陪 护；d)其他必 要的 警示 标志。7 安装 7.1 设施安 装应 确保 稳固、可 靠，不 应有 基础 部件 和支 撑部件 的松 动现 象。7.2 设施安 装后，框 架外 围整 体直线 度公 差应 不大 于 50 mm，垂直 度公 差应 不大 于 1/100。7.3 设施2000 mm 以 上的 部位 不应悬 挂、安装 广告 牌和 条幅等 产生 风压 的部 件。8 标志和 使用 说明书 设施的 标志 和使 用说 明书 应符合GB/T 5296.1 和GB/T 5296.7 的 规定。_
