航空集装箱用铝合金板材技术规范DB45／T 2211-2020.pdf

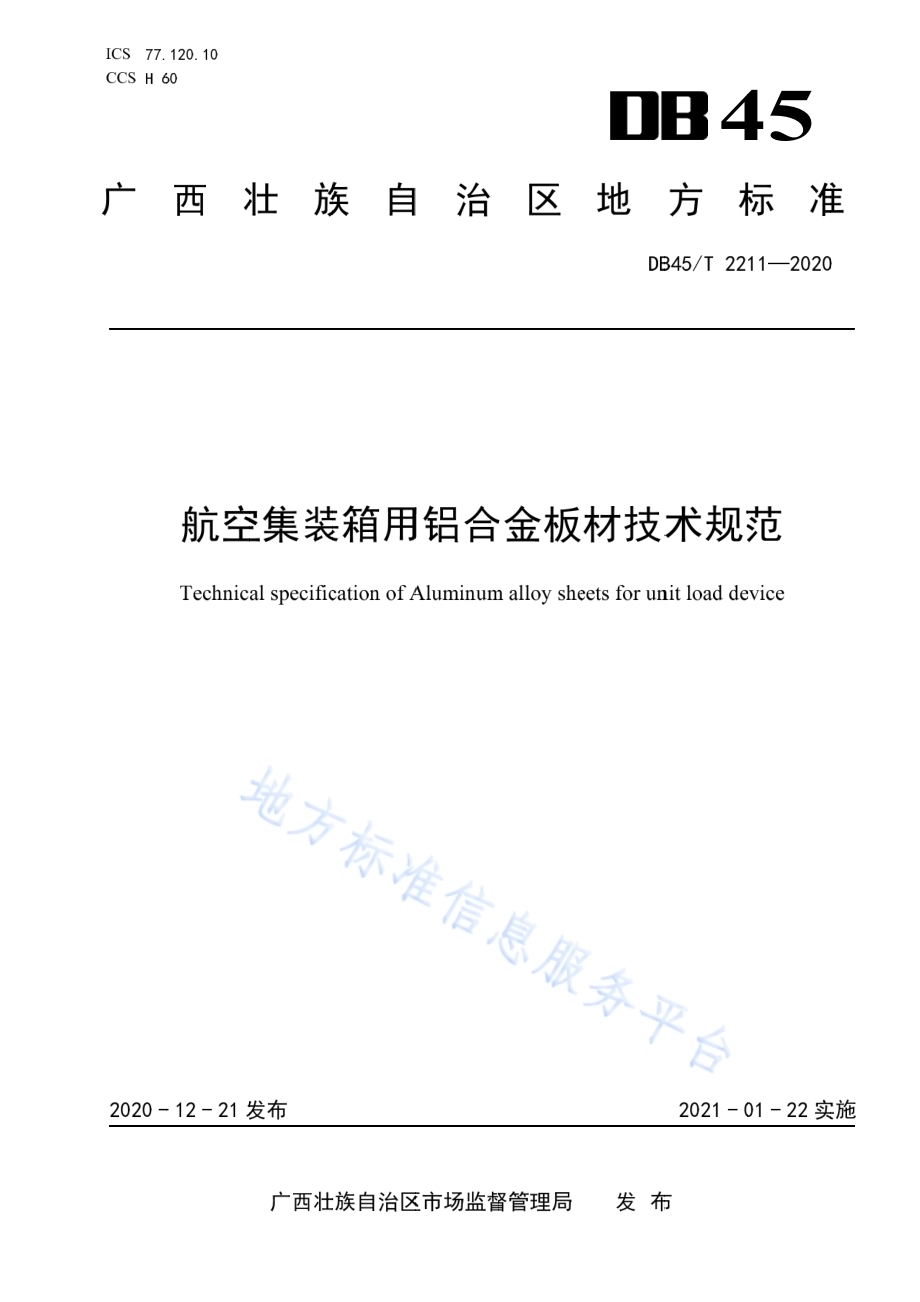

ICS 77S H 6 广 2020-12 0.10 6 0 西 壮 航 空 Technic-12-21 发 壮族空 集 装 al s p ecifi c 发 布 广西 壮 族 自 装 箱 用 c ation of A 壮 族自治 区 自 治 用 铝 合 A luminu m 区 市场监 督 区 合 金板m alloy sh e 督 管理局 地 D B 材技 术 e ets for u n 发 布 4方 标 B 45/T 22术规 范 n it load d e 2021-0 布 45 标准11 202 0 范 e vice 0 1-22 实 准 0 实 施DB 45/T 2 21 1 20 20 II 前言 本文件按照GB/T 1.12 0 20标准化工作导则 第1部分：标 准化文件的 结构和起草 规则的规 定 起草。本文件由江南区人民政府、南宁市市场监督管理局提出并宣贯。本文件由广西铝产品标准化技术委员会归口。本文件起草单位：广西南南铝加工有限公司。本文件主要起草人：周志乐、吴镇宇、朱玉涛、任月路、王华春、梁洪铭、闫焱、郝成罡、覃珊。DB 45/T 2 21 1 20 20 1 航空集装箱用铝合金板材技术规范 1 范围 本文件规定了航空集装箱用铝合金板材的技术要求、试验方法、检验规则，以及标识、包装、运输、贮存、质量证明书与订货单（或合同）内容等方面的要求。本文件适用于航空集装箱用70 21铝 合金板材（以下简称“板材”）。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。GB/T 2 28.1 金属材料 第1部分：室 温拉伸试验方法 GB/T 3 19 0 变形铝及铝合金化学成分 GB/T 3 19 9 铝及铝合金加工产品 包 装、标志、运输、贮存 GB/T 3 24 6.1 变形铝及 铝合金制品组织检验方法 第 1部分：显微组织检验方法 GB/T 3 24 6.2 变形铝及 铝合金制品组织检验方法 第 2部分：低倍组织检验方法 GB/T 3 88 0.1 一般工业 用铝及铝合金板、带材 第1部分：一般要求 GB/T 3 88 0.2 一般工业 用铝及铝合金板、带材 第2部分：力学性能 GB/T 3 88 0.3 一般工业 用铝及铝合金板、带材 第3部分：尺寸偏差 GB/T 7 99 9 铝及铝合金光电直读发射光谱分析方法 GB/T 1 68 65 变形铝、镁 及其合金加工制品拉伸试验用试样及方法 GB/T 1 74 32 变形铝及铝 合金化学成分分析取样方法 GB/T 2 09 75（所有部分）铝及铝合 金化学分析方法 3 术语和定义 下列术语和定义适用于本文件。3.1 航空集装箱 U ni t L oa d De vi ce(UL D)航空运输中使用的集装箱称为航空集装箱。4 技术要求 4.1 牌号、状态及规格 板材的合金牌号、状态及规格应符合表1的规定。DB 45/T 2 21 1 20 20 2 表1 合金牌号、状态及规格 合金牌号 状态 规格/mm 厚度 宽度 长度 7021 T6 1.05.0 1 0002 400 1 0006 000 4.2 化学成分 板材的化学成分应符合表2的规定。表2 化学成分 牌号 化学成分(质量百分数)/%Si Fe Cu Mn Mg Cr Zn Ti Zr 其他 Al 单个 合金 7021 Min.1.2 5.0 0.08 余量 Max.0.25 0.4 0.25 0.1 1.8 0.05 6.0 0.1 0.18 0.05 0.15 4.3 尺寸偏差 4.3.1 厚度 板材的厚度允许偏差应符合表3的规 定。表3 厚度允许偏差 厚度/mm 下列宽度上的厚度允许偏差/mm 1 0001 500 1 5002 000 2 0002 400 1.02.0 0.06 0.08 0.08 2.02.5 0.08 0.10 0.10 2.53.0 0.08 0.10 0.12 3.03.5 0.10 0.12 0.15 3.54.0 0.15 0.15 0.18 4.05.0 0.18 0.18 0.20 4.3.2 宽度 板材的宽度允许偏差应符合表4的规 定。DB 45/T 2 21 1 20 20 3 表4 宽度允许偏差 宽度/mm 宽度允许偏差/mm 1 0001 500+3 0 1 5002 000+4 0 2 0002 400+5 0 4.3.3 长度 板材的长度允许偏差应符合表5的规 定。表5 长度允许偏差 长度/mm 长度允许偏差/mm 1 0003 000+5 0 3 0006 000+6 0 4.3.4 对角线 板材的对角线允许偏差应符合表6的 规定。表6 对角线允许偏差 板材长度/mm 对角线允许偏差/mm 1 0003 000 4 3 0006 000 5 4.3.5 不平度 板材的不平度偏差应符合表7的规定。表7 不平度允许偏差 厚度/mm 纵向不平度 d/L 横向不平度 d/W 局部不平度 d/R 1.03.5 0.4%0.5%0.5%3.55.0 0.3%0.4%0.4%DB 45/T 2 21 1 20 20 4 4.4 室温拉伸性能 板材的抗拉强度、屈服强度和断后伸长 率 应符合表8的规定。表8 室温拉伸性能 牌号 状态 厚度/mm 室温拉伸试验结果 抗拉强度 Rm/MPa 规定非比例 延伸强度 Rp0.2/MPa 断后伸长率 A50 mm/%7021 T6 1.03.5 420 380 7 3.55.0 6 4.5 低倍组织 板材的低倍组织不允许出 现裂纹、分 层、气孔、非 金属 夹杂、粗大 金属化合 物、光 亮晶缺陷。4.6 显微组织 板材的显微组织不允许有过 烧。4.7 外观质量 4.7.1 板材的应 切边，端 面应 切齐，边 部不允许有 裂边 和分 层。4.7.2 板材的表面 干净整洁，不允许有起 皮、裂纹、氧 化 腐蚀、过 烧气泡、非 金属 压入物 和 油斑。5 试验方法 5.1 化学成分 板材的化学 成分分析方 法可按GB/T 20 975或 GB/T 79 99 进行；仲裁 分析应 按GB/T 20 97 5的规定的方 法 进行。5.2 尺寸偏差 按GB/T 3 88 0.3规定的方 法 进行测 量。5.3 室温拉伸性能 板材的室温拉伸性能试验取样按GB/T 1 68 65或 GB/T 2 28的规定 进行，试验方法按GB/T 2 28.1的规定 进行。5.4 低倍组织 板材的低倍组织按GB/T 32 46.2规定 的方法 进行 检验。5.5 显微组织 板材的显微组织按GB/T 32 46.1规定 的方法 进行 检验。DB 45/T 2 21 1 20 20 5 5.6 外观质量 板材的外观质量用目视检查。6 检验规则 6.1 检查和验收 6.1.1 板材应由供 方进行检验，保证产品 质量符合本 文件及订货 单（或合同）的规定，并填写质量 证 明书。6.1.2 需方应对收到 的板材按 本文件的规定进行复检。若复检结 果与本文件 及订货单（或合同）的 规 定不符时，应以书面形式向供方提出，由供需双方协商解决。属 于 外观质量及尺寸偏差的异议，应 在收 到产品之日起 1 个月内 提出，属于室温拉伸性能、低倍组织和显微组织等其他方面的异议，应 在收到产 品之日起 3 个月内提出。如需仲裁，可 委 托供需双方认可的单位进行，仲裁取样应由供需双方共同在需 方处进行。6.2 组批 板材应成批提交验收，每批应由同一牌号、炉次、状态和规格的板材组成，每批重量不限。6.3 检验项目 每批板材应进行化学成分、尺寸偏差、室温拉伸性能、低倍组织、显微组织和外观质量的检验。6.4 取样 板材的取样应符合表9的 规定。表9 取样要求 检验项目 取样位置 每批取样数量 每批取板材张数 每张试样数(个)化学成分 铸造时或板材任意位置 1张（1个/熔 次）1个 尺寸偏差 逐张 室温拉伸性能 板材短边端部（试样的长轴方向垂 直于板材的压延方向）3张 3个 低倍组织 板材头、尾部 3张 1个 显微组织 3张 1个 外观质量 逐张 6.5 检验结果的判定 6.5.1 化学成分不合格时，判该批不合格。6.5.2 外形尺寸偏差时，判该张板材不合格。6.5.3 室温拉伸性 能结果不合 格时，应从 该批中（含原 检验不合 格者）另取 双倍数量的 试样进行重 复 试验，双倍试样的重复试验合格，判该批板材合格。若重复试验仍有不合格者，判该批板材不合格，但DB 45/T 2 21 1 20 20 6 允许 供 方 逐张 检验，合格 者交 货。6.5.4 低倍组织不合格 时，判 该 批报废。但 允许 供 方 逐张 检 查，合格 者交 货。6.5.5 显微组织不合格 时，判 该 批 不合格。6.5.6 外观 质量不合格 时，判 该 张 板材不合格。6.5.7 当 出 现 其 他缺陷时，该 批 产品由 供需双 方 协商处 理。7 标志、包装、运输、贮存 7.1 标志 7.1.1 在 验 收 合格的板材 上 应有 如 下标志：a)牌号；b)状态；c)规格；d)批 号；e)供 方技术监督部 门 的检 印。7.1.2 板材包装箱标志应符合 G B/T 31 99 的 规定。7.2 包装、运输、存贮 板材不 涂油，板 间垫纸 包装。其 他 包装、运输、贮存的要求应符合GB/T 31 99的规 定。7.3 质量证明书 每批 板材应 附 有产品质量证明书，其 上 注明：a)供 方 名 称；b)需 方 名 称；c)合同号；d)产品 名 称；e)合金牌号；f)交 货状态；g)批 号；h)规格；i)净重 和 张数；j)化学成分和室温拉伸性能的 实测数据 范 围 及其 他 分析 项目 的检验结 果；k)供 方产品质量检 测印章；l)本文件 编 号；m)包装日期。8 合同内容 订 购 本文件所列产品的合同（或订货单）内应包括下列内容：a)产品 名 称；b)牌号；c)状态；d)规格；e)f)g)重量（或 张 本文件编 号 特殊要求。张 数）；号；DB 45/T 2 21 1 20 2 0 7 0 中华人民共和国广西地方标准 航空集装箱用铝合金板材技术规范 DB 45/T 2211 2020 广西壮族自治区市场监督管理局统一印刷 版权专有 侵权必究
