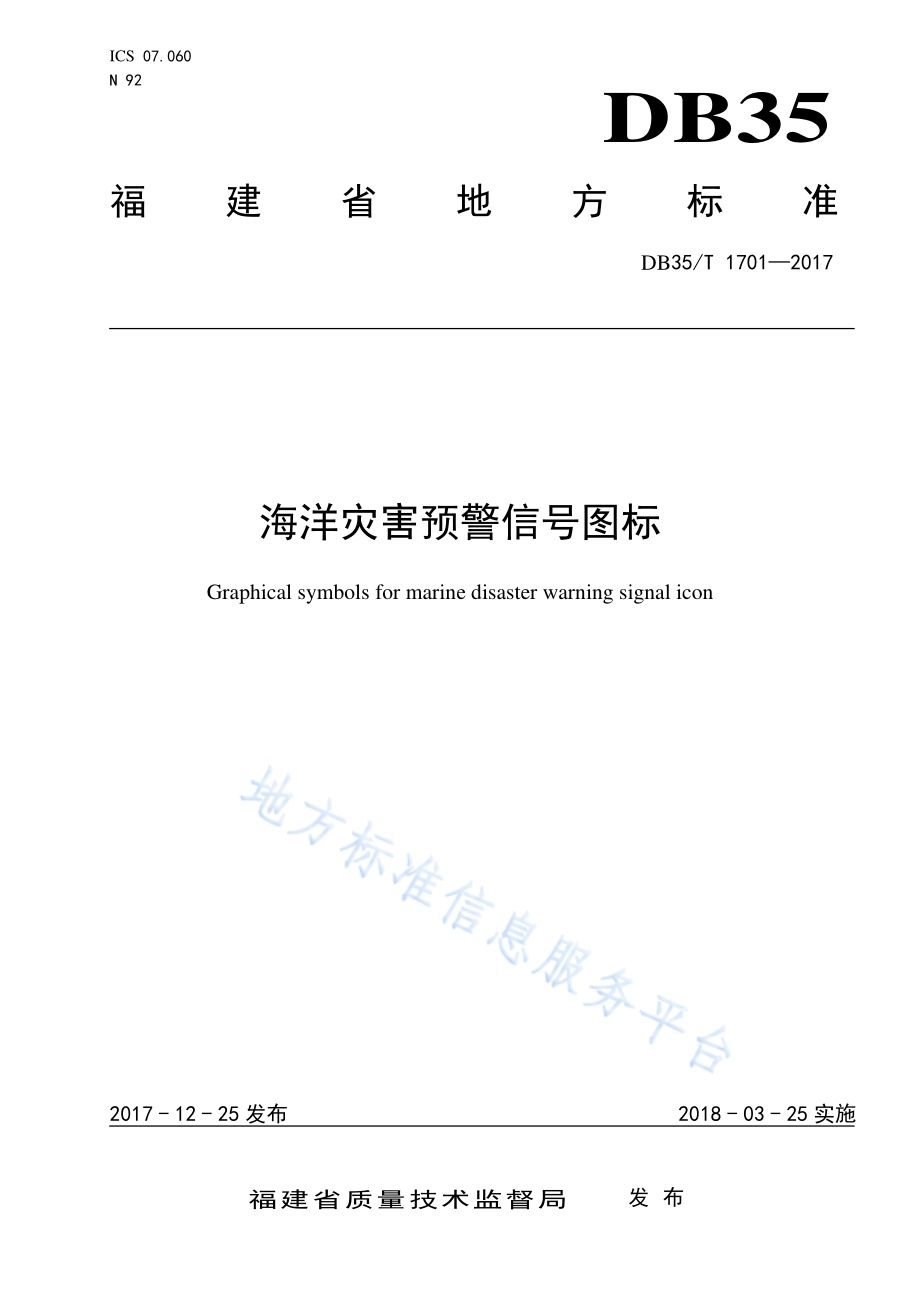

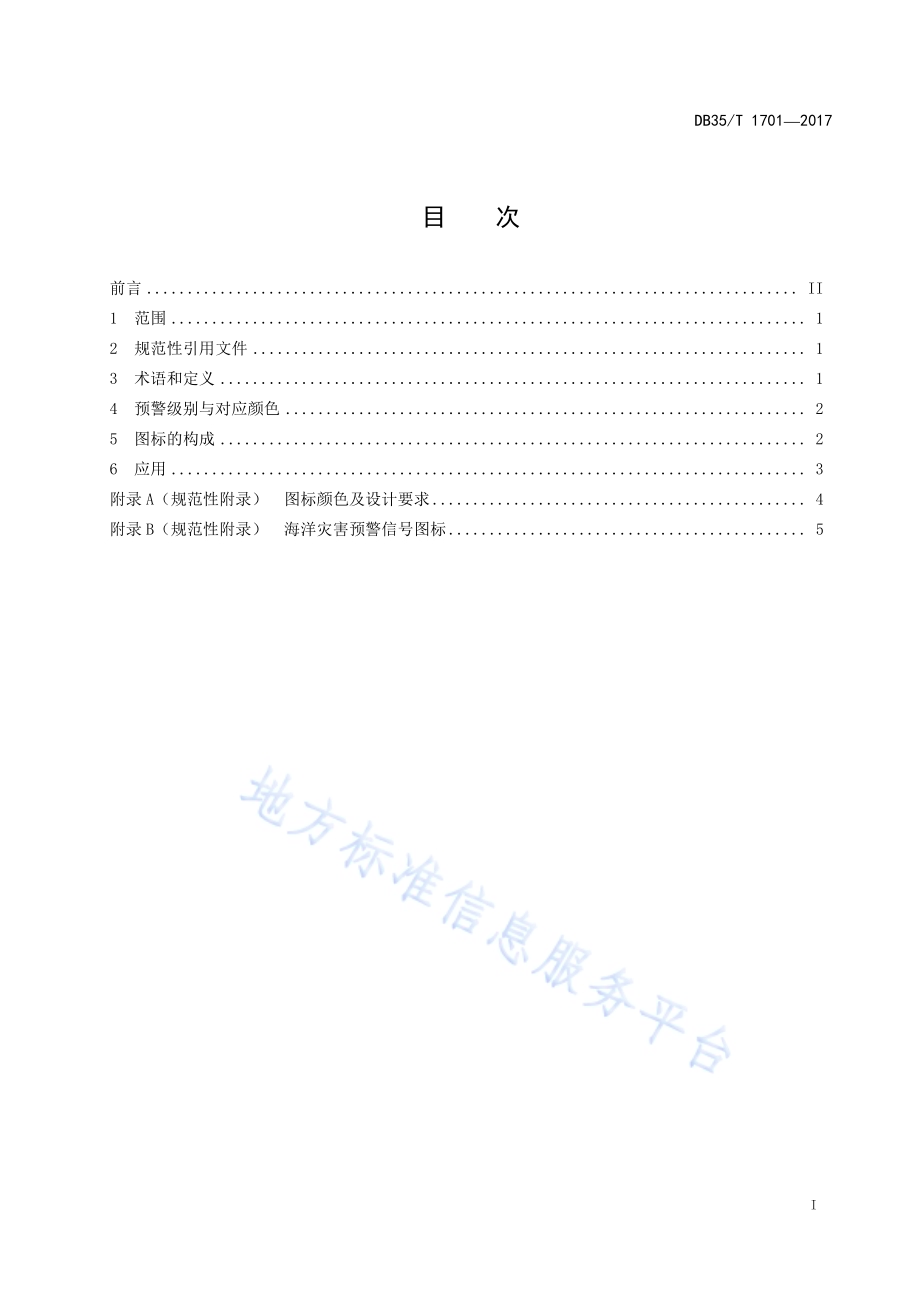

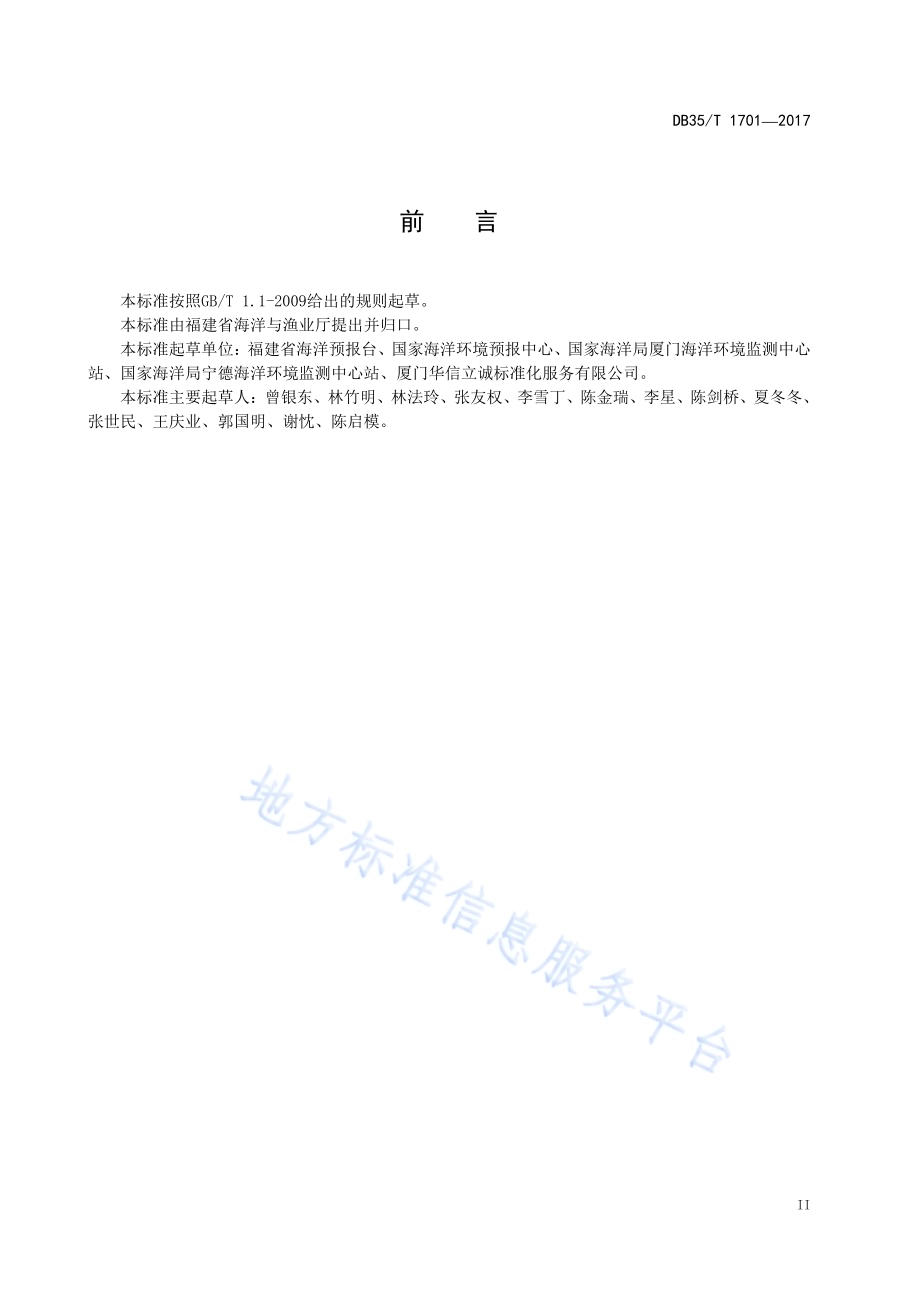

ICS 07.060 N 92 DB35 福建省地方标准 DB35/T 17012017 海洋灾害预警信号图标 Graphical symbols for marine disaster warning signal icon 2017-12-25发布 2018-03-25实施福建省质量技术监督局 发布 DB35/T 17012017 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 预警级别与对应颜色.2 5 图标的构成.2 6 应用.3 附录 A（规范性附录）图标颜色及设计要求.4 附录 B（规范性附录）海洋灾害预警信号图标.5 DB35/T 17012017 II 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由福建省海洋与渔业厅提出并归口。本标准起草单位：福建省海洋预报台、国家海洋环境预报中心、国家海洋局厦门海洋环境监测中心站、国家海洋局宁德海洋环境监测中心站、厦门华信立诚标准化服务有限公司。本标准主要起草人：曾银东、林竹明、林法玲、张友权、李雪丁、陈金瑞、李星、陈剑桥、夏冬冬、张世民、王庆业、郭国明、谢忱、陈启模。DB35/T 17012017 1 海洋灾害预警信号图标 1 范围 本标准规定了风暴潮、海浪和海啸灾害预警信号预警级别与对应颜色、图标的构成和应用。本标准适用于风暴潮、海浪和海啸灾害预警信号的制作、发布和传播。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 15608-2006 中国颜色体系 GB/T 15920-2010 海洋学术语 物理海洋学 3 术语和定义 GB/T 15920-2010界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T 15920-2010中的一些术语和定义。3.1 海洋灾害 marine disaster 海洋自然环境发生异常或激烈变化，导致在海上或海岸发生的对人类及其生存环境造成破坏的事件。3.2 风暴潮 storm surge 由热带风暴、温带气旋、海上飑线等风暴过境所伴随的强风和气压骤变而引起局部海面振荡或非周期性异常升高（降低）现象。GB/T 15920-2010，定义2.5.59 3.3 风暴潮灾害 storm surge disaster 风暴潮叠加在天文潮之上，而周期为数秒或十几秒的风浪、涌浪又叠加在前二者之上。由前二者结合（通常称为总潮位，或称为风暴潮汐）引起的沿岸涨水会造成灾害，而前三者的结合引起的沿岸涨水能酿成巨大灾害。由前二者或前三者的结合引起的沿岸涨水造成的灾害。3.4 海浪 ocean wave 由风引起的海面波动现象。注：主要包括风浪和涌浪。GB/T 15920-2010，定义2.4.1 DB35/T 17012017 2 3.5 海浪灾害 wave disaster 海浪对海上航行的船舶、海洋石油生产设施、海上渔业捕捞和沿岸及近海水产养殖业、港口码头、防坡提等海岸和海洋工程造成的人员伤亡和经济损失。GB/T 15920-2010，定义2.4.73 3.6 海啸 tsunami 由水下地震、火山爆发或水下塌陷和滑坡等所激起的长周期小振幅的散射波，以每小时数百千米速度传到岸边，形成的来势凶猛危害极大的巨浪。GB/T 15920-2010，定义2.5.60 3.7 海啸灾害 tsunami disaster 海啸灾害指特大海洋长波袭击海上和海岸地带所造成的灾害。4 预警级别与对应颜色 4.1 预警级别 依据各类海洋灾害可能造成的危害程度、紧急程度和发展态势，风暴潮和海浪灾害预警信号级别由强至弱划分为四级，分别为级、级、级和级。海啸灾害预警信号级别由强至弱划分为三级，分别为级、级和级。4.2 级别颜色 海洋灾害预警信号图标用颜色表示海洋灾害预警信号级别，红色表示级、橙色表示级、黄色表示级，蓝色表示级。其中，海啸灾害预警信号仅用级、级、级及对应的海洋灾害预警信号图标颜色。5 图标的构成 5.1 海洋灾害预警信号图标为统一整体，呈正方形倒圆角，由左上部、左下部、右上部和右下部等四个部分构成，边框及分隔线为深灰色线条。具体要求如下：a)左上部的底色为浅灰色，图形符号表示海洋灾害种类的标识符，标识符主体颜色为信号颜色；b)右上部的底色为信号颜色，简体中文为海洋灾害种类的中文名称，字体为白色的微软雅黑，外轮廓用浅灰色的实线；c)左下部的底色为信号颜色，简体中文为海洋灾害种类预警信号颜色的中文名称，字体为白色的微软雅黑，外轮廓用浅灰色的实线；d)右下部的底色为信号颜色，英文为海洋灾害种类的英文名称，字体为白色的 Arial，外轮廓用浅灰色的实线。5.2 海洋灾害预警信号图标颜色参考值和设计要求具体详见附录 A。DB35/T 17012017 3 6 应用 6.1 海洋灾害预警信号图标的图形表示方法见附录 B，电视、网络、报纸、电子显示屏等媒介使用时，应按照本标准的规定设计、发布和传播。6.2 使用时应按照海洋灾害预警信号图标的图形等比例放大或缩小。DB35/T 17012017 4 A A 附 录 A（规范性附录）图标颜色及设计要求 A.1 图标颜色参考值 海洋灾害预警信号图标颜色的中心色度坐标按GB/T 15608-2006的规定进行设计，各颜色对应的颜色标号见表A.1。表A.1 中国颜色体系中的海洋灾害预警信号图标示例 颜色 红色 橙色 黄色 蓝色 白色 深灰 浅灰 颜色标号 7.5R 4.5/12 5YR 6.5/14 5Y 8/12 7.5PB 5/14 N9.5 N4.0 N8.0 A.2 图标的设计要求 海洋灾害预警信号图标的设计示意图见图A.1，其他海洋灾害预警信号图标的设计也应遵守以上描述的设计要求和颜色配比。图A.1 海洋灾害预警信号图标的设计示意图 DB35/T 17012017 5 B B 附 录 B（规范性附录）海洋灾害预警信号图标 B.1 风暴潮灾害预警信号图标 表B.1规定了风暴潮灾害预警信号图标。表B.1 风暴潮灾害预警信号图标 序号 海洋灾害预警符号 海洋灾害种类名称 说明 1-1 风暴潮蓝色预警信号图标 storm surge blue warning signal icon 发布风暴潮蓝色警报时使用1-2 风暴潮黄色预警信号图标 storm surge yellow warning signal icon 发布风暴潮黄色警报时使用1-3 风暴潮橙色预警信号图标 storm surge orange warning signal icon 发布风暴潮橙色警报时使用1-4 风暴潮红色预警信号图标 storm surge red warning signal icon 发布风暴潮红色警报时使用 DB35/T 17012017 6 B.2 海浪灾害预警信号图标 表B.2规定了海浪灾害预警信号图标。表B.2 海浪灾害预警信号图标 序号 海洋灾害预警符号 海洋灾害种类名称 说明 2-1 海浪蓝色预警信号图标 ocean wave blue warning signal icon 发布海浪蓝色警报时使用 2-2 海浪黄色预警信号图标 ocean wave yellow warning signal icon 发布海浪黄色警报时使用 2-3 海浪橙色预警信号图标 ocean wave orange warning signal icon 发布海浪橙色警报时使用 2-4 海浪红色预警信号图标 ocean wave red warning signal icon 发布海浪红色警报时使用 DB35/T 17012017 7 B.3 海啸灾害预警信号图标 表B.3规定了海啸灾害预警信号图标。表B.3 海啸灾害预警信号图标 序号 海洋灾害预警符号 海洋灾害种类名称 说明 3-1 海啸黄色预警信号图标 tsunami yellow warning signal icon 发布海啸黄色警报时使用 3-2 海啸橙色预警信号图标 tsunami orange warning signal icon 发布海啸橙色警报时使用 3-3 海啸红色预警信号图标 tsunami red warning signal icon 发布海啸红色警报时使用 _ DB35/T 17012017 福建省地方标准 海洋灾害预警信号图标 DB35/T 17012017*2017年 12月第一版 2017年 12月第一次印刷
