行人闯红灯智能取证系统技术要求DB4403／T 150-2021.pdf

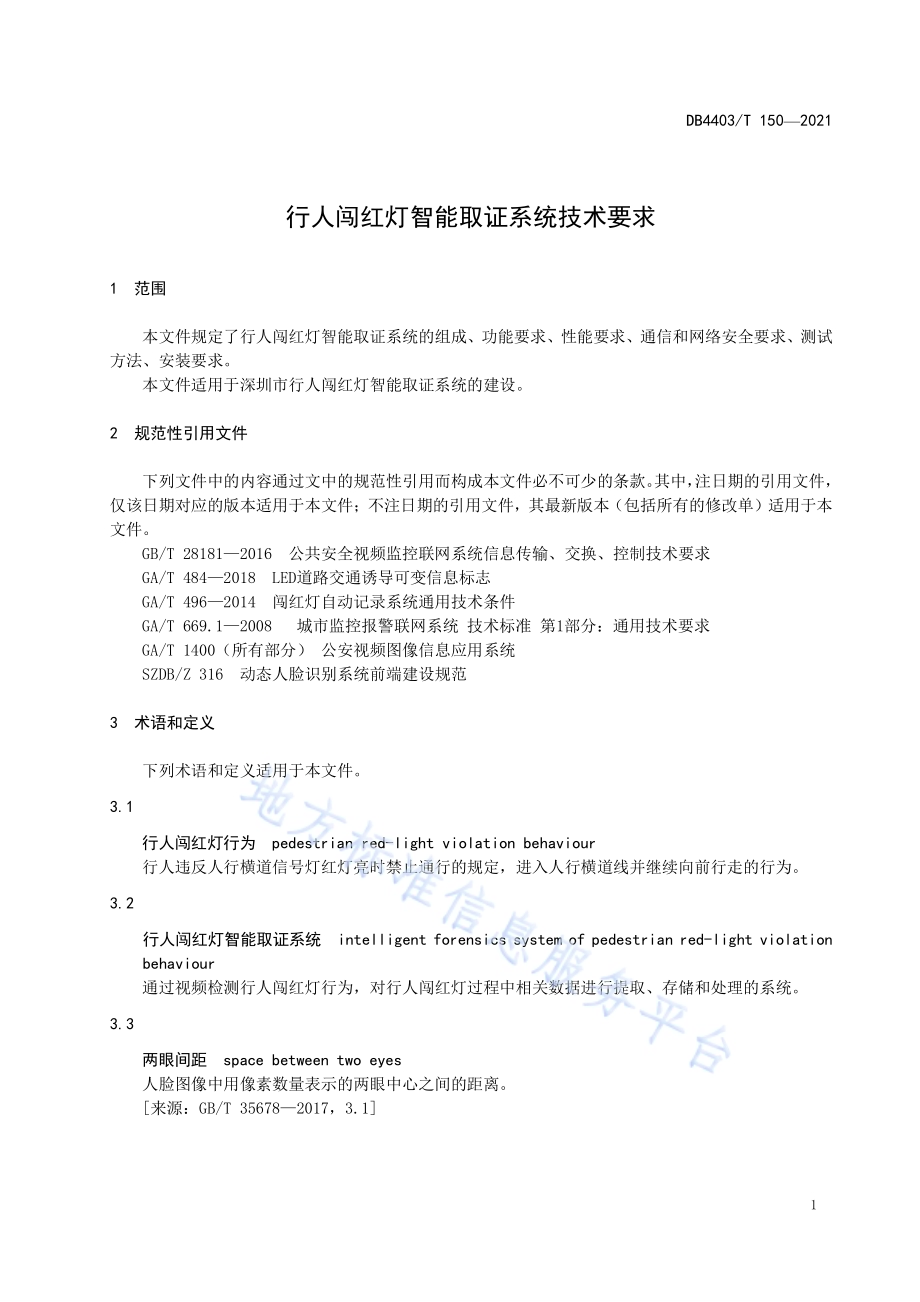

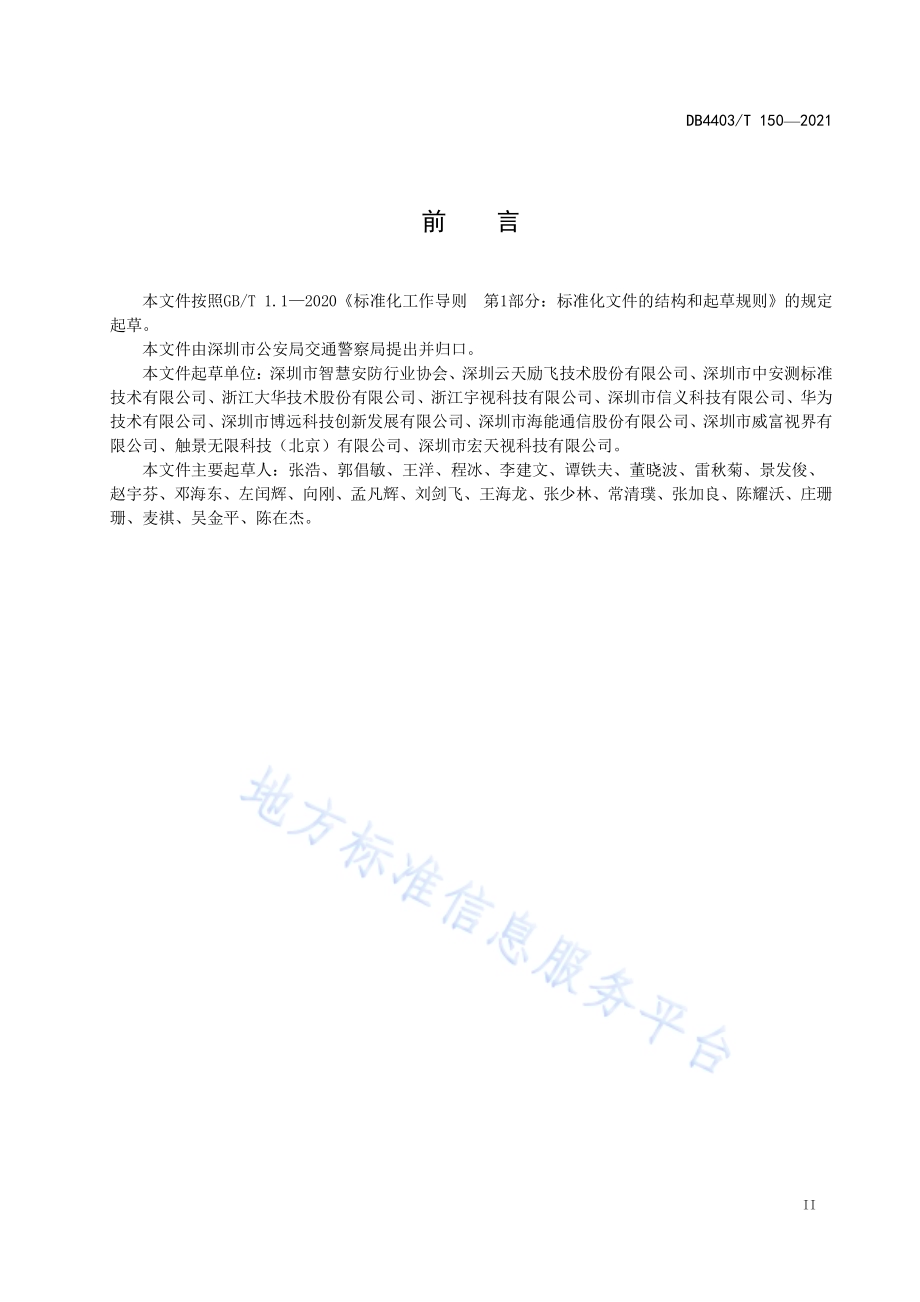

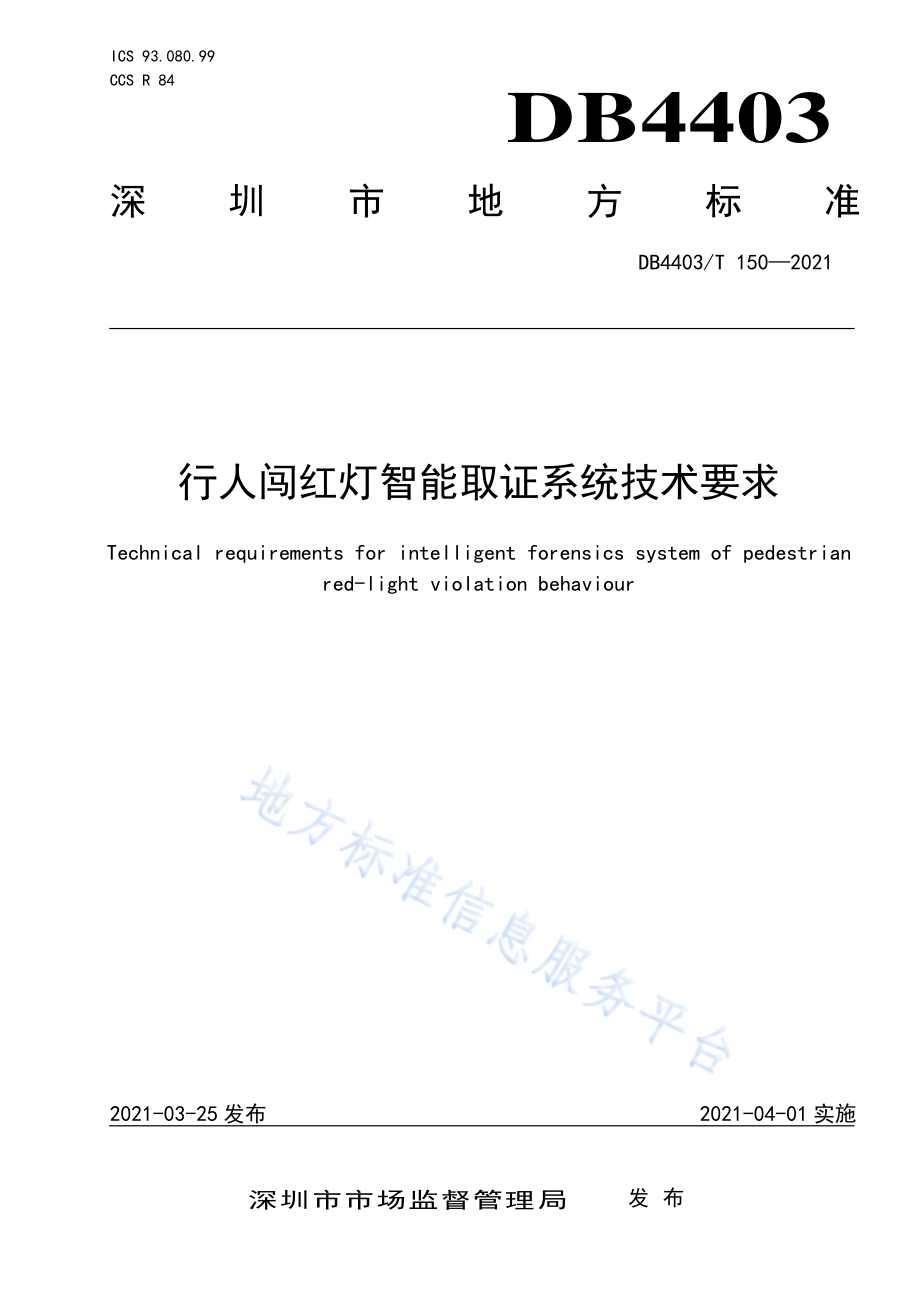

ICS 93.080.99 CCS R 84 DB4403 深圳市地方标准 DB4403/T 150 2021 行人闯红 灯智能取 证系统 技 术要求 Technical requirements for intelligent forensics system of pedestrian red-light violation behaviour 2021-03-25 发布 2021-04-01 实施 深 圳 市 市 场 监 督 管 理 局 发布 DB4403/T 150 2021 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 系 统组 成.2 5 系 统功 能要 求.2 6 系 统性 能要 求.3 7 通 信和 网络 安全 要求.4 8 系 统测 试方 法.4 9 安 装要 求.7 参考文 献.8 DB4403/T 150 2021 II 前 言 本 文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。本 文件 由深 圳市 公安 局交 通警察 局提出 并 归口。本 文件 起草 单位：深圳 市 智慧安 防行 业协 会、深 圳 云天励 飞技 术股 份有 限公 司、深圳 市中 安测 标准技术有 限公 司、浙江 大华 技术股 份有 限公 司、浙江 宇视科 技有 限公 司、深圳 市信义 科技 有限 公 司、华 为技术有 限公 司、深 圳市 博 远科技 创新 发展 有限 公司、深 圳市 海能 通信 股份 有 限公司、深圳 市威 富视 界 有限公司、触 景无 限科 技（北京）有限 公司、深 圳市 宏天视 科技 有限 公司。本文件 主要 起草 人：张浩、郭倡 敏、王洋、程 冰、李建文、谭 铁夫、董 晓 波、雷秋 菊、景发 俊、赵宇芬、邓 海东、左闰 辉、向刚、孟凡 辉、刘 剑飞、王海 龙、张 少林、常清 璞、张 加良、陈耀 沃、庄 珊珊、麦 祺、吴金 平、陈在 杰。DB4403/T 150 2021 1 行 人闯红 灯智能取 证系统 技术要求 1 范围 本 文件 规定 了 行 人闯 红灯 智能取 证系 统 的 组成、功 能要求、性 能要 求、通信 和网络 安全 要求、测试方法、安装 要求。本 文件 适用 于深 圳市 行人 闯红灯 智能 取证 系统 的建 设。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版 本（包 括所有 的修 改单）适 用 于 本文件。GB/T 28181 2016 公共 安全视 频监 控联 网系 统信 息传输、交 换、控制 技术 要求 GA/T 484 2018 LED 道 路 交通诱 导可 变信 息标 志 GA/T 496 2014 闯 红灯 自动记 录系 统通 用技 术条 件 GA/T 669.1 2008 城 市 监控报 警联 网系 统 技术 标 准 第1 部分：通 用技 术要 求 GA/T 1400（所 有部 分）公安视 频图 像信 息应 用系 统 SZDB/Z 316 动 态人 脸识 别系统 前端 建设 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 行人闯 红灯 行 为 pedestrian red-light violation behaviour 行人违 反 人 行横 道信 号灯 红灯亮 时禁 止通 行的 规定，进入 人行 横道 线 并 继续 向前 行 走的 行为。3.2 行人闯 红灯 智能 取证 系统 intelligent forensics system of pedestrian red-light violation behaviour 通过视 频检 测行 人闯 红灯 行为，对行人 闯 红灯 过程 中相关 数据 进行 提取、存 储和处 理的 系统。3.3 两眼间 距 space between two eyes 人脸图 像中 用像 素 数 量表 示的两 眼中 心之 间的 距离。来源：GB/T 35678 2017，3.1 DB4403/T 150 2021 2 3.4 有效记 录数 number of effective record 系统中 有效 辨识 同一 行人 脸部、人行 横道 信号 灯 红 灯、人 行横 道线 的记 录 数 量。3.5 记录有 效率 effective ratio of record 系统的 有效 记录 数与 记录 总数减 去因 自然 或人 为因 素无法 辨识 行人 脸部、人 行横道 信号 灯 红 灯、人行横道 线的 记录 数之 比。3.6 捕获率 capture ratio 在测试 场景 下，系统 抓拍 闯红灯 人数 与实 际闯 红灯 人 数之 比。4 系统 组 成 行人闯 红灯 智能 取证 系统（以下 简称“系统”）由 前 端数据 采集 部分、红 绿灯 信号检 测器、行 人警示设备（可 选）、后 台分 析处理 单元（可 选）等组 成。5 系统功 能要 求 5.1 基本功能 5.1.1 行人闯 红灯 行为 记录 应能至 少记 录以 下3 张反 映 行人闯 红灯 行为 过程 的图 片：a)反映行 人未 进入 人行 横道 线的图 片，并 能清 晰辨 别 行人脸 部、人 行横 道信 号 灯 红灯、人行 横道线；b)反映行 人已 进入 人行 横道 线的图 片，并 能清 晰辨 别 行人脸 部、人 行横 道信 号 灯 红灯、人行 横道线；c)反映行 人与 b)图片 中行人相比向 前位移 的图 片，并 能清晰 辨别行 人脸 部、人 行横道 信号灯 红灯、人 行横 道线。5.1.2 有效人 脸捕 获记 录 符合以 下要 求：a)应能记 录行 人闯 红灯 行为 对应行 人面 部特 征的 图片；b)行人的 两眼 间距 应不 小 于60 像素。5.1.3 闯红灯 场景 记录 应能记录 行人 闯 红灯 时 人 行横道 线 情 况以 及红 绿灯 状态 的 信息。5.1.4 图片存储 应具备 图片 存储 功能，图片 存储 应支 持BMP、JPEG、JPEG2000、PNG 等 格式。5.1.5 数据传 输 DB4403/T 150 2021 3 符合以 下要 求：a)应具备 联网 数据 传输 功能，通过 专有 网络 将行 人闯 红灯信 息数据（至少 包括 违法过 程合 成 图 片和1 张 人脸 特写）自 动传 输 到指定 数据 中心，数据 在 传输 过程 中应具 备 防丢 失、防 篡改等 功能；b)应传输 人脸 特写 图对 应的 合成图 片的 坐标 信息。5.1.6 证据图 片 原始图 片应 集合 为证据 图 片，集 合过 程中 不得 改变 每 幅图片 的尺 寸、像素 值 和 色 彩等原 始 成 像内 容。5.1.7 防伪要 求 每幅 行 人闯 红灯 行为 的 图 片应包 含原 始防 伪信 息，防止原 始图 片在 传输、存储 和校 对过 程中 被 人 为篡改。5.1.8 OSD 信 息叠 加 叠加在 每幅 图片 上的 信息 至少应 包括 违法 时间（宜 精确到 毫秒）、违 法地 点、违法代 码、违法 行为、抓拍摄 像机 编号、防 伪信 息等内 容，叠加 的信 息不 应影响 图片 的识 别。5.1.9 网络校 时 系统 的 设备 支持NTP 协议 的 网络统一 校 时服 务，校时 方法 应 符合GB/T 28181 2016 中7.10 的规定。5.2 扩 展功能 5.2.1 数据发 布 应 具备 发布 闯红 灯行 人信 息的功 能。5.2.2 闯红灯 行人 数据 查询 应能查询 闯 红灯 行人 信息，包括 抓拍 地点、时 间、违 法过程 合成 图片 和人 脸特 写等，可导 出以 上 数据作为 电子 证据。5.2.3 断点续 传 在网络 断开 情况 下，闯 红 灯检测 抓拍 摄像 机应能 本 地存储 图 片，存储 时间 不 小于7d，并能 以断 点续传方式 传回 至 后 台分 析处 理 单元 或者 指定 的数 据中 心。5.2.4 录像 系统 应 具备录 像功能，采 用H.264/H.265 或 更先 进的 编码标 准，视 频质量 不小 于1080P 及25fps，并能确保 系统 连续 录像，存 储时间 不少 于30d；录 像支 持OSD 信息 叠加，叠加 的信 息至少 包 括 日期、时间（精确到秒）、监控 点名 称、设备编 号等 信息。5.2.5 绿灯通 过行 人图 像记录 可 清晰 记录 人行 横道 信号 灯 绿灯 时通 过行 人的 图像，包含 面部 特征，并 应符 合5.1.2b)的要 求。6 系统性 能要 求 6.1 分辨率 DB4403/T 150 2021 4 闯红灯 检测 抓拍 摄像 机的 分辨率 应不 小于3392 2008 像素。6.2 人脸 图 片质 量 人脸清 晰，无明 显拖 尾、抖动等 运动 模糊；图 片无 明显噪 波；光照 均匀，无 明显高 光或 反差，无 过曝过暗，并 应符 合以 下要 求：a)两眼间 距：符合 5.1.2b)的要求；b)灰度等级：不小 于 10 级。6.3 捕获率 在 满足 第8 章的 测试 条件 下，行人 闯红 灯捕 获率 应不 小于85%。6.4 记录有 效率 在 满足 第8 章的 测试 条件 下，记录 有效 率应 不小 于80%。6.5 计时误 差 系统24h 计 时误 差应 不超 过1s。6.6 存储时 间 图片 存 储时 间 应 不小 于90d。6.7 电气部 件 和 电气 安全 性能 应符合GA/T 496 2014 中4.2 和4.4 的 规定。7 通信和 网络 安全 要求 应符合GA/T 669.1 2008 中9.4 的规 定。8 系统测 试方 法 8.1 测试条 件 如未标 明特 殊要 求，所有 试验均 在下 述条 件下 进行：a)环境温 度：-20+70；b)环境相 对湿 度：45%90%；c)系统供 电电 源：AC 220V、50Hz。8.2 功能测 试 8.2.1 基本功 能测 试 8.2.1.1 行人闯 红灯 行为 记录 8.2.1.1.1 测试条 件 在天气 晴朗 无雾 的条 件下 进行测 试。8.2.1.1.2 测试方 法 DB4403/T 150 2021 5 按以下 方法 进行 测试，判 定结果 是否 满足5.1.1的要求：a)采用单 人试 验，以 进入 人 行横道 的方 向作 为参 考，行走轨 迹应 分别 在相 应人 行横道 的左 侧、中间、右 侧，行人 不应 超出 试验人 行横 道，测试 次数 分别不 少 于 10 次，测试 场 景如下：1)在对应 的绿 灯相 位启 动时，行人 通过 系统 监测 的人 行横道；2)在对应 的红 灯相 位启 动时，行人 通过 系统 监测 的人 行横道；3)在 对 应 的 红 灯 相位 时,行人 停在系统监测 的 人 行 横道，同 时 有 其 他行 人 通 行和 逆 行 等干扰。b)采用每组 5 人或 15 人进 行 多人试 验，行走 轨迹 应分 别在相 应人 行横 道的 左侧、中间、右 侧，行人不 应超 出试 验人 行横 道，测 试次 数分 别不 少 于10 次，测 试场 景如 下：1)在对应 的绿 灯相 位启 动时，行人 通过 系统 监测 的人 行横道；2)在对应 的红 灯相 位启 动时，行人 通过 系统 监测 的人 行横道；3)在 对 应 的 红 灯 相位 时,行人 停在系统监测 的 人 行 横道，同 时 有 其 他行 人 通 行和 逆 行 等干扰。8.2.1.2 有效人 脸捕 获记录 通过计 算机 检查 记录 图片 中行人 的两 眼间 距，判定 结果是 否满 足5.1.2 的要 求。8.2.1.3 闯红灯 场景 记录 通过计 算机 检查 闯红 灯 场 景记录 图片，判 定结 果是 否 满足5.1.3的 要求。8.2.1.4 图片存储 通 过计 算机 检查 图 片 存储 文件，判定 结果 是否 满足5.1.4 的 要求。8.2.1.5 数据传 输 按以下 方法 进行 测试，判 定结果 是否 满足5.1.5的要求：a)用计算 机模 拟指 定数 据中 心，并通 过专有 网 络与 系 统连接，测试 联网 数据 传 输功能。测试 中可模拟网 络中 断故 障。视频 数据联 网测 试按 照 GB/T 28181 2016 的规 定 进 行，人脸图 片 数 据 联网测试 按 照GA/T 1400（所 有部分）的 规定 进行；b)通过计 算机 输入 人脸 特写 小图的 坐标，检 查是 否能 够定位 到原 始图 片的 人脸 部分。8.2.1.6 证据图 片 分别向 指定 的数 据中 心或 后台传 输合 成及 未合 成的 证据图 片，检查 图片 的尺 寸、像 素值 和色 彩 等 原始成像 内容 是否 一致，判 定结果 是否 满 足5.1.6 的 要求。8.2.1.7 防伪要求 在数据 中心，检 查行 人闯 红灯行 为图 片是 否被 人为 篡改，判定 结果 是否 满足5.1.7的 要求。8.2.1.8 OSD 信 息叠 加 目视检 查记 录图片 的OSD 信 息，判 定结 果是否 满足5.1.8的要 求。8.2.1.9 网络校时 按 照GB/T 28181 2016 中9.10 的 方法 进行 测试，判 定 结果是 否满足5.1.9 的要 求。DB4403/T 150 2021 6 8.2.2 扩展功 能测 试 8.2.2.1 数据发 布 行人通 行测试 时，通过行 人警示 设备检 查闯 红灯行 人数据 发布功 能，判定结 果是否 满足5.2.1 的要求。8.2.2.2 闯红灯 行人 数据 查询 行人通 行测 试后，在 系统 中 操作相 应界 面，检查 闯红 灯 行人数 据查 询功 能，判定 结 果 是否 满足5.2.2的要求。8.2.2.3 断点续 传 在数据 正常 传输 的过 程中，进行3次 断开 网络 再连 接 的试验，判 定结 果是 否满 足5.2.3的 要求。8.2.2.4 录像 使用帧 率测试 等专 用软件 检查录 像的编 码、清晰度、帧率 等；检 查录 像存储 时间、OSD 叠 加信 息，判定结 果是 否满 足5.2.4 的 要求。8.2.2.5 绿灯通 过行 人图 像记录 模拟 人 行横 道信 号灯 绿灯 时行人 通行 的场 景，检查 系统 的 行人 通行 图像 记录。通过 计算 机检 查 图 片中行人 的两 眼间 距，判定 结果 是 否满 足5.2.5 的要 求。8.3 性能测 试 8.3.1 分辨率 向指定 的数据 中心 或后台 传输采 集 的 图 片，通过计 算机检查 图片 的分 辨率，判定结 果是否 满足6.1的要求。8.3.2 人脸图片 质量 向指定 的数 据中 心或 后台 传输采 集 的 图片，通过 计 算机检 查 图 片质 量以 及 两 眼 间距、灰度 等级等，判定结果 是 否满 足6.2 的 要 求。8.3.3 行人闯 红灯 捕获 率和 记录 有效率 8.3.3.1 测试条 件 在天 气 晴朗 无雾 的条 件下 进行测 试。8.3.3.2 测试方 法 采用单 人与 多人 通行 的方 式分别 进行 测试：a)采用单 人试验，行走 轨迹 应 分别 在相 应人 行横 道的 左侧、中间、右 侧，行人 不 应超出 试验 人 行横道，记录 每次 的抓 拍情 况。根 据试 验记 录的 信息 计算行 人闯 红灯 捕获 率、记录有 效率；b)采用每 组5 人 或 15 人进 行 多人试 验，行走 轨迹 应分 别在相 应人 行横 道的 左侧、中间、右 侧，行人不 应超 出试 验人 行横 道，记 录每 次的 抓拍 情况。根据试 验记 录的 信息 计算 行人闯 红灯 捕 获率、记 录有 效率。判定结 果是 否符 合6.3 和6.4 的 要求。DB4403/T 150 2021 7 8.3.4 计时误 差 系统连 续工 作24h，将系 统计时 与标 准计 时比 对，计算计 时误 差，判定 结果 是否满足 6.5 的要求。8.3.5 电气部 件和 电气 安全 性能 按GA/T 496 2014 中5.3 和5.5的 规定 进行 测试，判 定 结果是 否满 足6.7的 要求。9 安装要求 9.1 闯红灯 检测 抓拍 摄像 机安装 应符合SZDB/Z 316 的 相关 规定。9.2 行人警 示设 备安装 符合以 下要 求：a)应合理 规划 或选 择设 备，安装应 考虑 设备 与路 口和 路段的 协调 性，宜从 颜色、尺寸、外 观 形 状等方面 与周 边环 境相 匹配；b)设备的 安装 不应 影响 车辆 和行人 的正 常通 行，高度 应具有 行人 防碰 头、防撞 等措施；c)设备显 示的 文字 颜色 应与 行人通 行方 向的 人行 横道 信号灯 颜色 一致，色 度性 能 应符 合 GA/T 4842018 中5.6.2 的 规定。DB4403/T 150 2021 8 参 考 文 献 1 GB/T 35678 2017 公共安 全 人脸 识别 应用 图像技 术要 求 _
