粮食加工行业除尘系统安全技术规范DB23／T 2817—2021.pdf

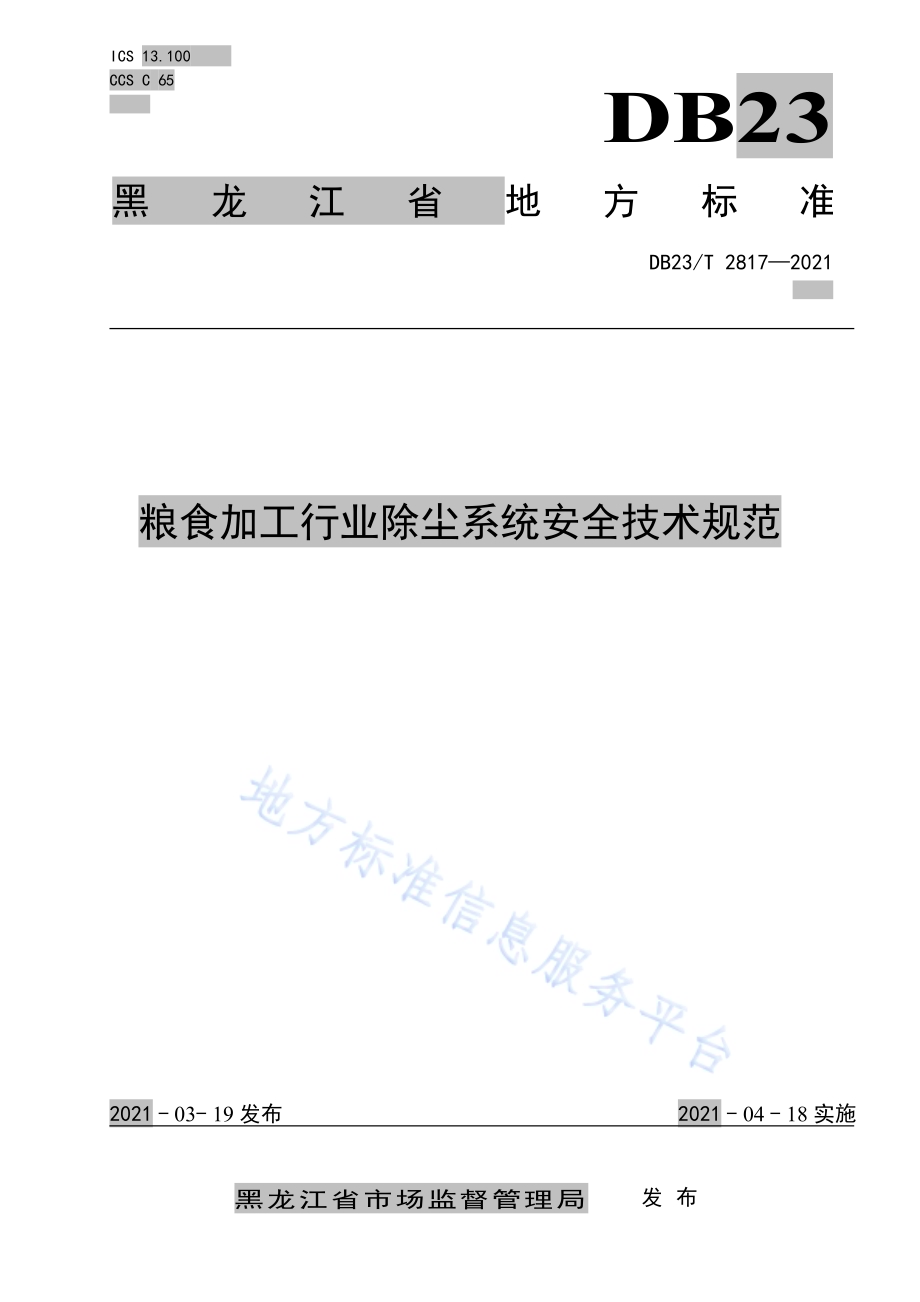

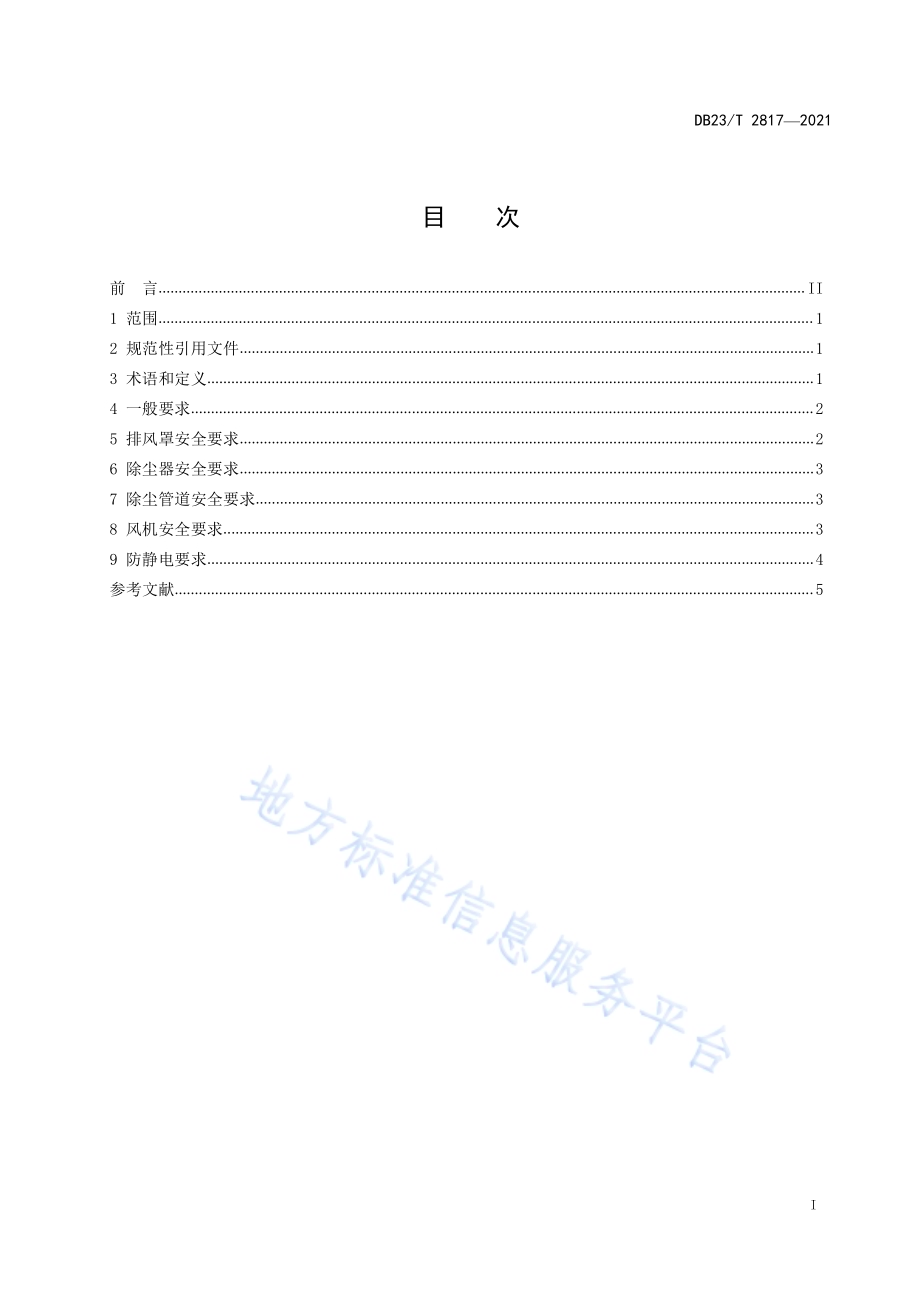

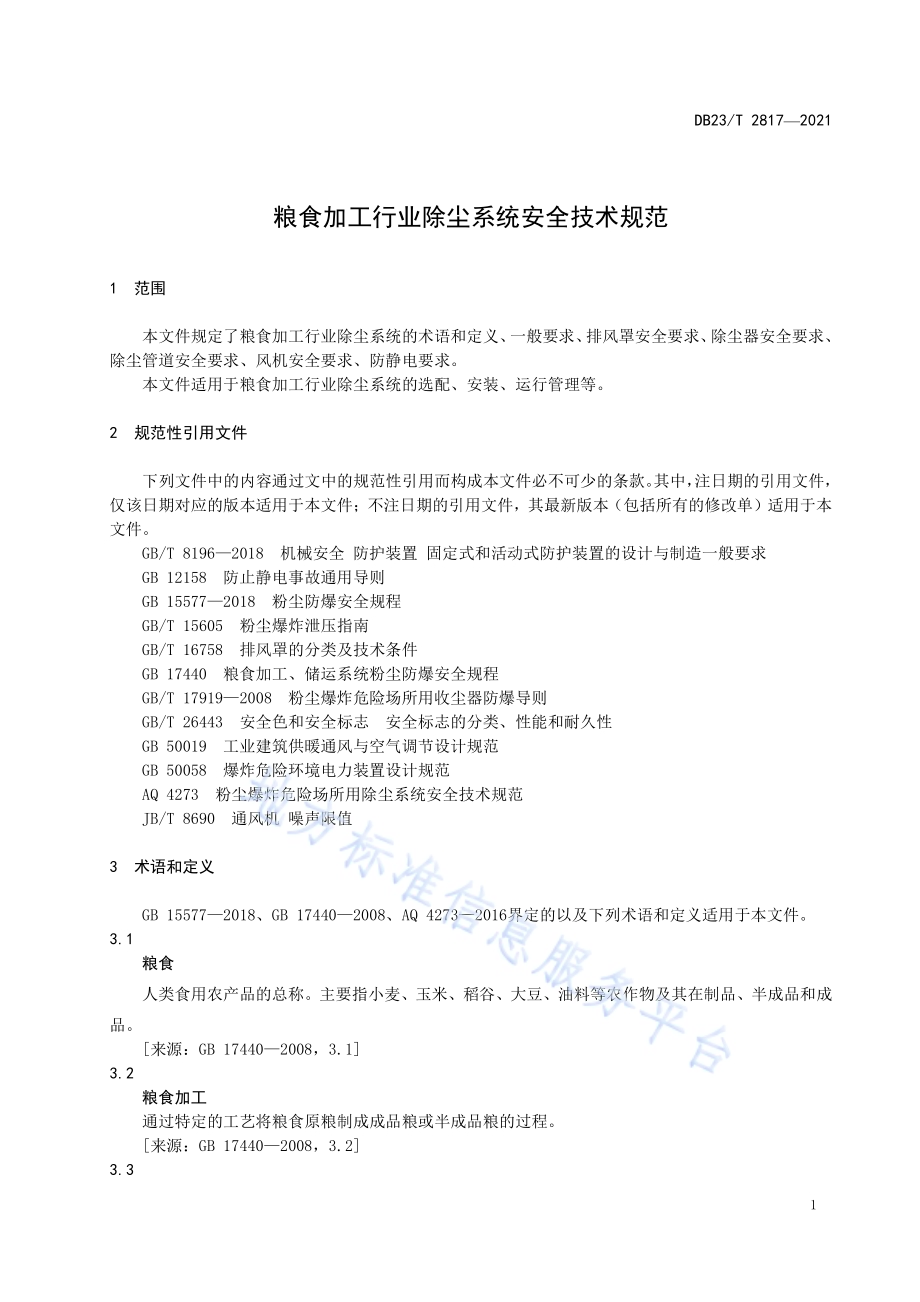

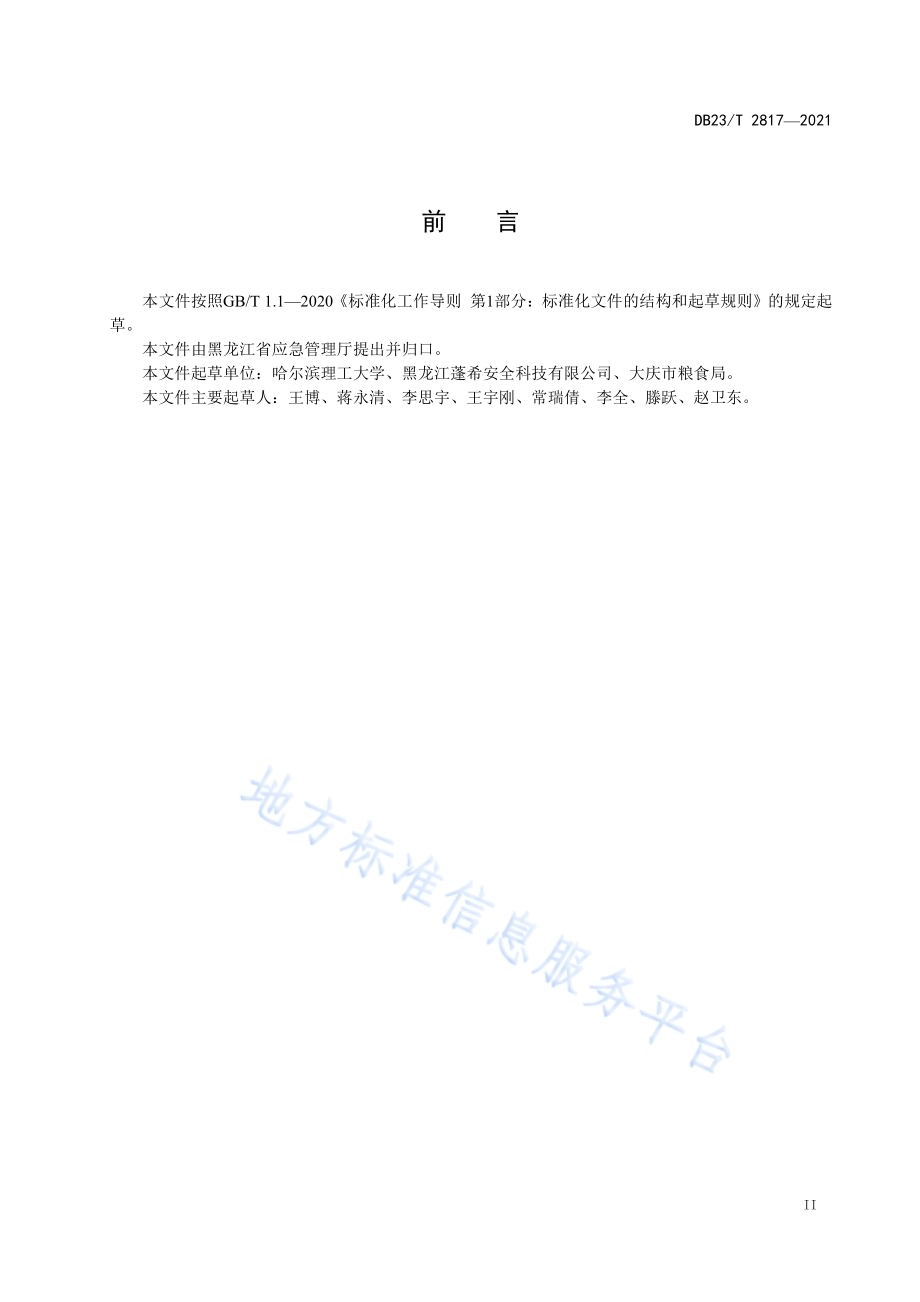

I C S 1 3.1 0 0C C S C 6 5DB23黑 龙 江 省 地 方 标 准D B 2 3/T 2 8 1 7 2 0 2 1粮 食 加 工 行 业 除 尘 系 统 安 全 技 术 规 范2 0 2 1-0 3-1 9 发 布 2 0 2 1-0 4-1 8 实 施黑 龙 江 省 市 场 监 督 管 理 局发 布D B 2 3/T 2 8 1 7 2 0 2 1I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 一 般 要 求.25 排 风 罩 安 全 要 求.26 除 尘 器 安 全 要 求.37 除 尘 管 道 安 全 要 求.38 风 机 安 全 要 求.39 防 静 电 要 求.4参 考 文 献.5D B 2 3/T 2 8 1 7 2 0 2 1I I前 言本 文 件 按 照 G B/T 1.1 2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定 起草。本 文 件 由 黑 龙 江 省 应 急 管 理 厅 提 出 并 归 口。本 文 件 起 草 单 位：哈 尔 滨 理 工 大 学、黑 龙 江 蓬 希 安 全 科 技 有 限 公 司、大 庆 市 粮 食 局。本 文 件 主 要 起 草 人：王 博、蒋 永 清、李 思 宇、王 宇 刚、常 瑞 倩、李 全、滕 跃、赵 卫 东。D B 2 3/T 2 8 1 7 2 0 2 11粮 食 加 工 行 业 除 尘 系 统 安 全 技 术 规 范1 范 围本 文 件 规 定 了 粮 食 加 工 行 业 除 尘 系 统 的 术 语 和 定 义、一 般 要 求、排 风 罩 安 全 要 求、除 尘 器 安 全 要 求、除 尘 管 道 安 全 要 求、风 机 安 全 要 求、防 静 电 要 求。本 文 件 适 用 于 粮 食 加 工 行 业 除 尘 系 统 的 选 配、安 装、运 行 管 理 等。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。G B/T 8 1 9 6 2 0 1 8 机 械 安 全 防 护 装 置 固 定 式 和 活 动 式 防 护 装 置 的 设 计 与 制 造 一 般 要 求G B 1 2 1 5 8 防 止 静 电 事 故 通 用 导 则G B 1 5 5 7 7 2 0 1 8 粉 尘 防 爆 安 全 规 程G B/T 1 5 6 0 5 粉 尘 爆 炸 泄 压 指 南G B/T 1 6 7 5 8 排 风 罩 的 分 类 及 技 术 条 件G B 1 7 4 4 0 粮 食 加 工、储 运 系 统 粉 尘 防 爆 安 全 规 程G B/T 1 7 9 1 9 2 0 0 8 粉 尘 爆 炸 危 险 场 所 用 收 尘 器 防 爆 导 则G B/T 2 6 4 4 3 安 全 色 和 安 全 标 志 安 全 标 志 的 分 类、性 能 和 耐 久 性G B 5 0 0 1 9 工 业 建 筑 供 暖 通 风 与 空 气 调 节 设 计 规 范G B 5 0 0 5 8 爆 炸 危 险 环 境 电 力 装 置 设 计 规 范A Q 4 2 7 3 粉 尘 爆 炸 危 险 场 所 用 除 尘 系 统 安 全 技 术 规 范J B/T 8 6 9 0 通 风 机 噪 声 限 值3 术 语 和 定 义G B 1 5 5 7 7 2 0 1 8、G B 1 7 4 4 0 2 0 0 8、A Q 4 2 7 3 2 0 1 6 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 文 件。3.1粮 食人 类 食 用 农 产 品 的 总 称。主 要 指 小 麦、玉 米、稻 谷、大 豆、油 料 等 农 作 物 及 其 在 制 品、半 成 品 和 成品。来 源：G B 1 7 4 4 0 2 0 0 8，3.1 3.2粮 食 加 工通 过 特 定 的 工 艺 将 粮 食 原 粮 制 成 成 品 粮 或 半 成 品 粮 的 过 程。来 源：G B 1 7 4 4 0 2 0 0 8，3.2 3.3D B 2 3/T 2 8 1 7 2 0 2 12粉 尘 释 放 源能 向 大 气 环 境 中 释 放 可 燃 性 粉 尘 的 部 位。来 源：G B 1 7 4 4 0 2 0 0 8，3.4 3.4粮 食 粉 尘在 大 气 中 依 靠 自 身 重 量 可 沉 淀 下 来，但 也 可 持 续 悬 浮 在 空 气 中 一 段 时 间 的 粮 食 固 体 微 小 颗 粒，是 一种 不 导 电 的 可 燃 性 粉 尘。来 源：G B 1 7 4 4 0 2 0 0 8，3.6 3.5排 风 罩粮 食 粉 尘 释 放 源 处 用 于 收 集 粮 食 粉 尘 的 设 备。3.6除 尘 系 统由 排 风 罩、除 尘 管 道、风 机、除 尘 器 及 控 制 装 置 组 成 的 用 于 捕 集 气 固 两 相 流 中 固 体 颗 粒 物 的 装 置。来 源：A Q 4 2 7 3 2 0 1 6，3.4，有 修 改 3.7粉 尘 爆 炸 危 险 场 所存 在 可 燃 性 粉 尘 和 气 态 氧 化 剂（主 要 是 空 气）的 场 所。来 源：G B 1 5 5 7 7 2 0 1 8，3.3 4 一 般 要 求4.1 粮 食 粉 尘 爆 炸 危 险 场 所 应 按 照 G B 1 7 4 4 0 的 规 定 划 分 为 2 0 区、2 1 区 和 2 2 区。4.2 粮 食 粉 尘 爆 炸 危 险 场 所 不 应 采 用 以 沉 降 室 为 主 的 重 力 沉 降 除 尘 方 式。4.3 除 尘 系 统 应 按 照 G B 1 7 4 4 0 的 规 定 采 取 防 止 粉 尘 泄 漏 的 措 施。4.4 除 尘 系 统 应 按 照 G B 1 2 1 5 8 的 规 定 采 取 去 除 静 电 或 防 静 电 产 生 的 措 施。4.5 除 尘 系 统 的 电 气 连 接 应 符 合 G B 5 0 0 5 8 的 规 定。4.6 除 尘 系 统 应 按 照 G B 1 5 5 7 7 的 规 定 采 取 抗 爆、泄 爆、抑 爆、隔 爆 等 控 爆 措 施。4.7 除 尘 系 统 应 按 照 A Q 4 2 7 3 的 规 定 设 置 保 护 联 锁 装 置。4.8 除 尘 系 统 应 采 取 保 温 或 防 冻 措 施。4.9 除 尘 系 统 内 的 设 施 应 采 取 防 腐 蚀 处 理。4.1 0 除 尘 系 统 宜 设 有 备 用 除 尘 设 备。4.1 1 为 避 免 潮 湿 腐 蚀 和 粮 食 发 霉 现 象，应 在 粮 食 加 工 设 备 上 增 设 吸 风 口。4.1 2 除 尘 风 道 不 应 采 用 干 式 巷 道 式 构 筑 物。4.1 3 除 尘 系 统 漏 风 量 应 符 合 G B 5 0 0 1 9 中 6.7.4 的 要 求，除 尘 系 统 漏 风 率 不 宜 超 过 3%。4.1 4 除 尘 系 统 应 按 照 G B/T 2 6 4 4 3 的 规 定 设 计 安 全 标 识。4.1 5 粉 尘 爆 炸 危 险 场 所 的 接 地 电 阻 应 三 个 月 或 半 年 检 测 一 次，处 于 雷 暴 频 发 地 区 且 在 雷 雨 季 节 期 间 宜每 个 月 测 一 次。5 排 风 罩 安 全 要 求5.1 排 风 罩 的 安 装 应 遵 循 检 修 方 便 的 原 则。5.2 排 风 罩 的 风 量 应 遵 循 风 量 适 中 且 强 度 足 够 的 原 则。D B 2 3/T 2 8 1 7 2 0 2 135.3 排 风 罩 的 材 质 应 采 用 钢 质 金 属 材 料 或 其 它 阻 燃 材 料。5.4 排 风 罩 应 保 持 形 状 规 则、连 接 无 缝 隙，内 壁 平 整、光 滑 不 积 尘。5.5 对 可 密 闭 的 粮 食 粉 尘 释 放 源 应 按 照 G B/T 1 6 7 5 8 的 要 求 尽 可 能 采 用 密 闭 措 施，特 殊 情 况 采 取 下 列 方式：a）当 不 能 全 部 密 闭 时，应 尽 可 能 设 置 为 接 近 粮 食 粉 尘 释 放 源 的 外 部 罩；b）当 无 法 使 用 外 部 罩 时，在 不 影 响 吹 吸 效 果 的 情 况 下，宜 设 置 吹 吸 罩。5.6 为 提 高 捕 集 率 和 控 制 效 果，外 部 罩 宜 加 法 兰 边。5.7 吸 风 口 应 设 在 排 风 罩 内 压 力 最 高 的 部 位。6 除 尘 器 安 全 要 求6.1 除 尘 器 应 设 置 在 室 外，且 不 应 设 置 于 建 筑 物 屋 顶。6.2 除 尘 器 的 形 式、结 构 应 满 足 粉 尘 控 制 要 求，不 宜 采 用 电 除 尘 器。6.3 箱 体 应 保 证 足 够 强 度，宜 采 用 钢 制 金 属 材 料，并 采 取 独 立 防 静 电 措 施。6.4 除 尘 器 泄 爆 口 应 采 用 泄 压 导 管 引 到 建 筑 物 外，且 不 应 朝 向 人 员 工 作 岗 位、人 行 道 路（或 人 流 较 为密 集 的 人 行 道 路）等 和 可 能 造 成 连 锁 反 应 的 装 置，符 合 G B/T 1 5 6 0 5 的 规 定。6.5 除 尘 器 的 进 出 口 两 侧 应 装 有 压 差 检 测 器。6.6 除 尘 器 应 装 有 手 动 风 门。6.7 露 天 开 放 式 粮 食 干 燥 机 应 采 用 全 封 闭 结 构、负 压 粉 尘 杂 质 集 中 回 收 方 式，避 免 影 响 烘 干 作 业 环 境。7 除 尘 管 道 安 全 要 求7.1 除 尘 管 道 材 质 的 强 度 应 能 承 受 风 机 在 各 种 条 件 下 产 生 的 最 大 吸 压 力。7.2 除 尘 管 道 内 风 速 应 保 证 管 道 内 表 面 粉 尘 不 沉 积，在 水 平 管 道 每 间 隔 6 m 处 以 及 弯 管 夹 角 大 于 4 5 的 部 位 宜 设 置 清 灰 孔。7.3 除 尘 管 道 的 分 支 管 与 主 干 管 连 接，一 般 从 除 尘 管 道 的 上 面 或 侧 面 接 入，三 通 夹 角 宜 小 于 3 0。7.4 除 尘 管 道 应 密 闭 不 透 风。7.5 除 尘 管 道 系 统 不 应 使 用 绝 缘 管（如 P V C 管)。7.6 除 尘 管 道 各 输 入 接 口 应 采 用 金 属 构 件。7.7 除 尘 管 道 的 形 式 和 结 构 应 遵 循 阻 力 最 小 原 则。7.8 除 尘 管 道 过 渡 应 流 畅，尽 量 减 少 弯 头 和 直 径 骤 变。7.9 除 尘 管 道 和 除 尘 风 网 的 敷 设 区 域 内 不 应 有 无 关 设 施。7.1 0 除 尘 管 道 和 除 尘 风 网 应 与 周 围 产 生 热 能 的 管 道 保 持 安 全 距 离，外 表 面 最 小 距 离 1 0 0 m m，当 与 公 用工 程 管 道 共 架 多 层 敷 设 时，宜 将 介 质 温 度 高 于 常 温 的 管 道 布 置 在 上 层，并 采 取 隔 热 措 施。7.1 1 为 避 免 损 坏 风 机 进 出 口，应 避 免 连 接 突 变 管 和 渐 变 管。7.1 2 当 一 个 除 尘 母 管 所 带 支 管 数 量 少 于 5 个 支 路 时，可 用 手 动 调 节 翻 板，大 于 8 个 支 路 时，宜 选 用 自动 调 节 风 量 系 统。7.1 3 除 尘 点 应 结 合 粮 食 输 送 设 备 特 点 的 不 同 合 理 设 置。7.1 4 在 保 证 粮 食 生 产 效 率 不 受 到 干 扰 的 情 况 下，可 建 立 集 中 风 网。一 旦 出 现 生 产 线 和 除 尘 风 网 使 用 交叉 的 情 况 应 对 其 设 置 独 立 的 风 网。7.1 5 应 定 期 清 理 除 尘 管 道 内 的 积 尘。8 风 机 安 全 要 求D B 2 3/T 2 8 1 7 2 0 2 148.1 风 机 及 机 组 的 选 型 应 满 足 该 系 统 对 温 度、风 量、风 压、防 爆、负 载 的 要 求。8.2 应 尽 量 选 择 节 能 型 风 机，不 应 以 对 风 机 进 出 口 阀 门 节 流 的 方 式 作 为 节 能 措 施。8.3 若 存 在 裸 露 的 传 递 装 置，机 械 防 护 应 符 合 G B/T 8 1 9 6 2 0 1 8 中 6.4.2 的 规 定。8.4 风 机 噪 声 应 符 合 J B/T 8 6 9 0 的 要 求。当 噪 声 超 过 排 放 标 准 时，应 在 风 机 出 口 设 置 消 声 器 或 对 电 机采 取 隔 声、隔 振 措 施，必 要 时 应 对 风 机 整 体 加 装 隔 声 设 施。8.5 出 风 口 处 应 安 装 防 雀 网 和 防 止 雨 水 倒 灌 的 装 置。9 防 静 电 要 求9.1 除 尘 管 道 不 应 作 为 电 气 设 备 的 接 地 导 体。9.2 除 尘 管 道 内 部 宜 设 置 静 电 探 测 报 警 器。9.3 粉 尘 防 爆 区 应 采 用 防 静 电 接 地 措 施，单 独 与 接 地 体 或 接 地 干 线 相 连，不 得 相 互 串 联 后 再 接 地。9.4 采 用 法 兰 连 接 或 软 管 组 织 连 接 排 风 罩、除 尘 管 道 及 收 尘 器 的 防 静 电 累 积 措 施 应 符 合 G B/T1 7 9 1 9 2 0 0 8 中 4.5 的 要 求。9.5 防 静 电 接 地 点 应 设 有 接 地 标 志。D B 2 3/T 2 8 1 7 2 0 2 15参 考 文 献 1 G B/T 3 2 1 5 5 2 0 1 5 袋 式 除 尘 系 统 装 置 通 用 技 术 条 件 2 H J/T 2 8 6 2 0 0 6 环 境 保 护 产 品 技 术 要 求 工 业 锅 炉 多 管 旋 风 除 尘 器 3 L Y/T 1 8 6 2 2 0 0 9 木 材 工 业 气 力 运 输 与 除 尘 系 统 节 能 技 术 规 范 4 D B 2 3/T 2 5 7 2 2 0 2 0 木 材 加 工 行 业 除 尘 系 统 设 计 安 全 规 范
