户外陆上游乐设施防雷技术规范DB22／T 3240-2021.pdf

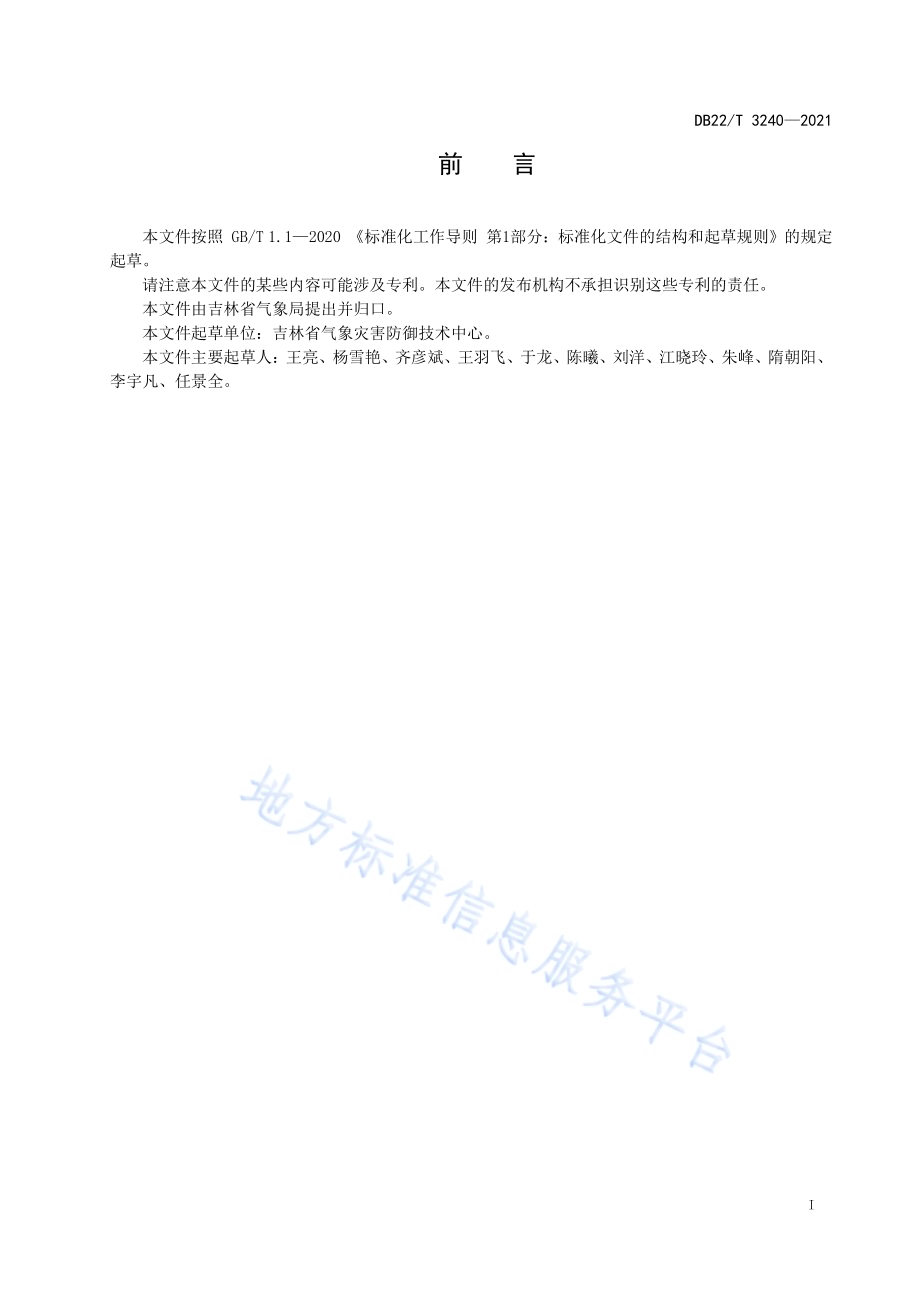

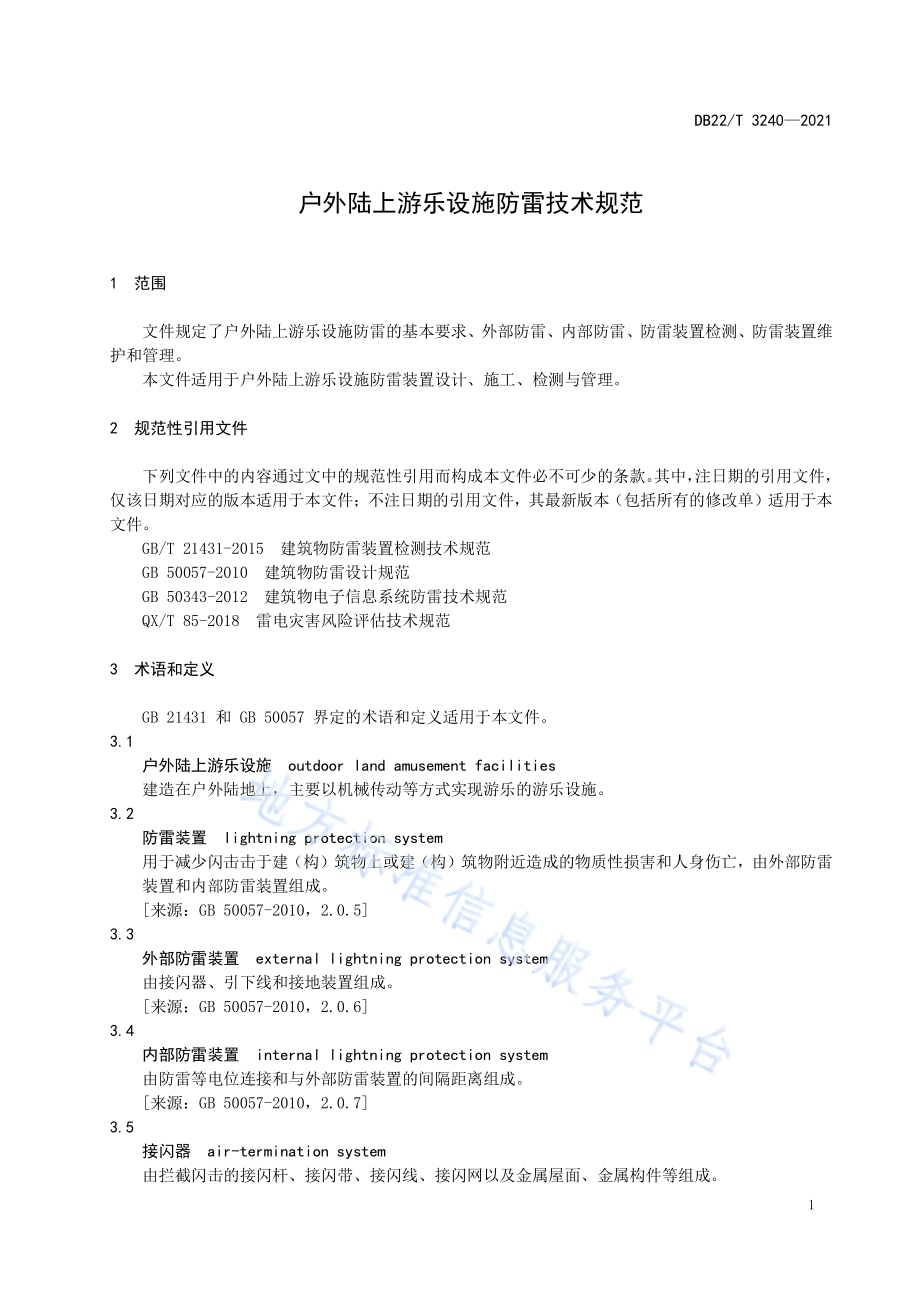

ICS 07.060 CCS A 47 22 吉林省地方标准 DB22/T 3240 2021 户外陆上 游乐设施 防雷技术 规范 Technical specification for lightning protection of outdoor land amusement facilities 2021-06-01 发布 2021-06-15 实施 吉林省市 场监督 管 理厅 发 布 DB22/T 3240 2021 I 前 言 本文件 按照 GB/T 1.1 2020 标准 化工 作导 则 第1 部分：标 准化文 件的 结构 和起草 规则 的 规定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本文件 由吉 林省 气象 局提 出并归 口。本文件 起草 单位：吉 林省 气象灾 害防 御技 术中 心。本文件 主要 起草 人：王亮、杨雪 艳、齐 彦斌、王 羽飞、于龙、陈曦、刘 洋、江 晓 玲、朱 峰、隋 朝阳、李宇凡、任 景全。DB22/T 3240 2021 1 户 外陆上 游乐设施 防雷技 术规范 1 范围 文件规 定了 户外 陆上 游乐 设施防 雷的 基本 要求、外 部防雷、内 部防 雷、防雷 装置检 测、防雷 装 置 维护和管 理。本文件 适用 于户 外陆 上游 乐设施 防雷 装置 设计、施 工、检 测与 管理。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 21431-2015 建筑 物 防雷装 置检 测技 术规 范 GB 50057-2010 建 筑物 防 雷设计 规范 GB 50343-2012 建 筑物 电 子信息 系统 防雷 技术 规范 QX/T 85-2018 雷电 灾害 风险评 估技 术规 范 3 术语和 定义 GB 21431 和 GB 50057 界 定的术 语和 定义 适用 于本 文件。3.1 户外陆 上游 乐设 施 outdoor land amusement facilities 建造在 户外 陆地 上，主要 以机械 传动 等方 式实 现游 乐的游 乐设 施。3.2 防雷装 置 lightning protection system 用于减 少闪 击击 于建（构）筑物 上或 建（构）筑物 附近造 成的 物质 性损 害和 人身伤 亡，由外 部 防 雷装置和 内部 防雷 装置 组成。来源：GB 50057-2010，2.0.5 3.3 外部防 雷装 置 external lightning protection system 由接闪 器、引下 线和 接地 装置组 成。来源：GB 50057-2010，2.0.6 3.4 内部防 雷装 置 internal lightning protection system 由防雷 等电 位连 接和 与外 部防雷 装置 的间 隔距 离组 成。来源：GB 50057-2010，2.0.7 3.5 接闪器 air-termination system 由拦截 闪击 的接 闪杆、接 闪带、接闪 线、接闪 网以 及金属 屋面、金 属构 件等 组成。DB22/T 3240 2021 2 来源：GB 50057-2010，2.0.8 3.6 引下线 down-conductor system 用于将 雷电 流从 接闪 器传 导至接 地装 置的 导体。来源：GB 50057-2010，2.0.9 3.7 接地装 置 earth-termination system 接地体 和接 地线 的总 合，用于传 导雷 电流 并将 其流 散入大 地。来源：GB 50057-2010，2.0.10 3.8 电气系 统 electrical system 由低压 供电 组合 部件 构成 的系统。也 称低 压配 电系 统或低 压配 电线 路。来源：GB 50057-2010，2.0.26 3.9 电子系 统 electronic system 由敏感 电子 组合 部件 构成 的系统。来源：GB 50057-2010，2.0.27 3.10 防雷等 电位 连接 lightning equipotential bonding 将 分 开 的诸 金 属物 体 直接用 连 接 导体 或 经电 涌 保护器 连 接 到防 雷 装置 上 以减小 雷 电 流引 发 的电 位差。来源：GB 50057-2010，2.0.19 3.11 电涌保 护器 surge protective device 用于限 制瞬 态过 电压 和分 泄电涌 电流 的器 件。它至 少含有 一个 非线 性元 件。来源：GB 50057-2010，2.0.29 3.12 防雷装 置检 测 lightning protection system check up and measure 按照建 筑物 防雷 装置 的设 计标准 确定 防雷 装置 满足 标准要 求而 进行 的检 查、测 量及信 息综 合分 析 处理全过 程。来源：GB 21431-2015，3.23 4 基本要求 4.1 游乐场 所宜 进行 雷电 环境 评价，评价 方法 应符 合 QX/T 85-2018 中6.1 的要求。4.2 游乐场 所宜 设置 雷电 预警 信息接 收装置。4.3 游乐设 施应 安装 外部 防雷 装置和 内部 防雷 装置。4.4 游乐设 施相 关配 套建 筑物 应 按照 GB 50057-2010 的 要求 安 装防 雷装 置。4.5 防雷装 置使 用的 材料 及其 应用条 件 应 符合 GB 50057-2010 中 5.1.1 的要求。4.6 下列露 天场 所或 设施 应安 装防直 击雷 的外 部防 雷装 置，使 其处 在 直 击雷 的防 护区域 范围 内：a)等候区、出 入口；b)表演厂、科 技展 等娱 乐设 施；c)游乐设 施相 关 信 号传 感器 等电子 设备；DB22/T 3240 2021 3 d)游乐设 施上 的照 明灯、航 空障碍 灯等 用电 设施。4.7 各类游 乐设 施及 其相 关配 套建筑 物防 雷类别 应 按照 GB 50057-2010 的规 定进 行分类。5 外部防 雷 5.1 接闪器 5.1.1 接闪器 的设 置应 使乘 客在 使用户 外陆 上游 乐设 施期 间处在 LPZ0B 区内。5.1.2 接闪器 宜明 敷，接闪 器的 布置方 式、材料、结 构和 最小截 面应 符合 GB 50057-2010 的要求。5.1.3 金属制 造的游 乐设 施宜利 用其金 属本体 作为 接闪器，整体 连接 应 是持 久的电气 贯通，并与 接 地体可靠 连接，材 料和 尺寸 应符合 GB 50057-2010 中 5.2.7 的 要求。5.1.4 下列游 乐设 施应 专门 设置 接闪器，其 组成 方式 应按照 GB 50057-2010 中5.2.11 确 定：a)运行时 乘客 处在 起落 架 的LPZ0A 区；b)大摆锤、摩 天轮 等转 动设 施；c)不符合 作为 接闪 器要 求的 其他设 施。5.1.5 高度超 过 60 m 的游 乐设 施 和游乐 设施 相关 配套 建筑 物 应增 设 防 侧击 雷的 防雷 装置。5.1.6 游乐场 所 内所 有大 尺寸金 属物 体 应做等 电位 连接，接闪器 与大尺 寸金 属 物体 的过渡 电阻应 不 大于0.2。5.2 引下线 5.2.1 金属框 架电 气不 连贯 或非 金属材 料制 成的 户外 陆上 游乐设 施应 专设 引下 线，并符合 下列 要求：a)专设引 下线 不少 于 2 根，应沿四 周均 匀对 称布 置；b)第二类 防雷建 筑物专设 引 下线间 距沿周 长计算 不应 大于 18 m，第三类 防雷 建 筑物专设 引下 线间距沿 周长 计算 不应 大 于25 m；c)专设引 下线 距出 入口 或人 行道边 沿不 宜小 于 3 m。5.2.2 游乐设 施宜 利用 其金 属框 架 作为 引下 线，游乐 设施 相关 配套 建筑 物宜 利用 钢筋 混凝土 屋顶、梁、柱、基 础内 的钢 筋作 为引 下线。引下 线 材 料规 格应 符合 GB 50057-2010 中表 5.2.1 的 要求。5.2.3 在 引 下 线 附 近 保护人身安全应采 取 防 接 触 电 压 和 跨 步 电 压 的 措 施，防 护 措 施 应 符 合 GB 50057-2010 中4.5.6 的要求。5.3 接地装 置 5.3.1 游乐设 施宜利 用基 础钢筋 作为接 地体，专门 设置的 接闪器 可采用 人工 接地体。接地 体宜沿 设 施本体外 围作 闭合 环型 连接，材料 和尺 寸应 符合 GB 50057-2010 中表 5.4.1 的 要求。5.3.2 各类游 乐设 施及 其相 关配 套建筑 物 接 地装 置的 接地 电阻值 应符 合 GB 50057-2010 中 第4 章 的要求。5.3.3 电气和 电子系 统的 接地装 置与防 雷的接 地装 置采用 共用接 地时，其接 地电阻 按接入 设备中 要 求的最小 值确 定。6 内部防 雷 6.1 电气系 统防 雷 6.1.1 游乐设 施低 压配 电系 统的 接地型 式应 采用 TN-S 系 统或 TN-C-S 系 统。6.1.2 自游乐 场 所外 引入 的电源 线路，宜全线 采用 电缆埋 地敷设。当采 用架 空线时，应使 用金属 铠 装DB22/T 3240 2021 4 电缆或 护套 电缆 穿钢 管埋 地引入，其 埋地 长度 不应 小于 15 m。在电 缆进 户处 应装设 适配 的电 涌 保 护 器。6.1.3 低压配 电系 统应 安装 适配 的电涌 保护 器，电 涌保 护 器的选 择应 符合 GB 50343-2012 中 5.4 的要求。6.2 电子系 统防 雷 6.2.1 室外信 号传输 线宜 全线采 用有屏 蔽层的 电缆 或穿具 有防腐 性能的 金属 套管埋 地敷设，敷设 应 符合 GB 50343-2012 中5.3.4 的 要求。6.2.2 信号线 路电 涌保 护器 的选 择应符 合 GB 50343-2012 中5.4.4 的 要求，信号 线 路电涌 保护 器的 设置应符 合 GB/T 21431-2015 中5.8.3.5 的 要求。6.2.3 游乐设 施 设 备管 理系 统的 防雷设 置应 符合 GB 50343-2012 中 5.5.5 的要求。6.3 防雷 等 电位 连接 6.3.1 电气和 电子 设备 金属 外壳、机柜、机 架、金属 管、槽、屏 蔽线 外层 应做 等电 位连接。6.3.2 电气和 电子 设备 的各 种接 地与接 地端 子（连接 板）之间的 距离 应最 短。6.3.3 连接导 体最 小截 面应 符合 GB 50057-2010 中 表 5.1.2 的要 求。6.3.4 等电位 连接 带与 连接 范围 内的大 尺寸 金属 物末 端之 间的过 渡电 阻值 应不 大 于3。6.3.5 壳体的 等电 位连 接过 渡电 阻应不 大 于0.2。7 防雷装 置检 测 检测应 按照 GB/T 21431-2015 的 规定 执行。8 防雷装 置维 护和 管理 8.1 维护 8.1.1 每年雷 雨季 节之 前应 进行 一次全 面检 测维 护。8.1.2 防雷装 置日常 维护 时应检 查外部 防雷装 置的 电气连 续性，若发现 有脱 焊、松 动和锈 蚀等，应 进行相应 的处 理，特别 是在 断接卡 或接 地测 试点 处，应经常 进行 电气 连续 性测 量。8.1.3 接闪器、杆塔、引 下线出 现腐蚀 或机械 和雷 击放电 损伤时，应及 时维 修；当 锈蚀部 位超过 截 面三分之 一时 应更 换。8.1.4 检查各 类电 涌保 护器 的运 行情况，出 现故 障应 及时 排除或 更换。8.2 管理 8.2.1 游乐设 施场 所应 制定 雷电 灾害应 急预 案和 管理 制度。8.2.2 游乐设 施雷 雨天 气应 禁止 使用。8.2.3 防雷装 置应 由熟 悉雷 电防 护技术 的专 职或 兼职 人员 负责维 护管 理。8.2.4 雷击事 故发生 后，应 及时 向所在 地气象 主管 机构报 告雷电 灾情，并协 助气象 主管机 构做好 雷 电灾害的 调查 和鉴 定工 作。
