植保无人飞机施药安全技术规范DB37／T 3939—2020.pdf

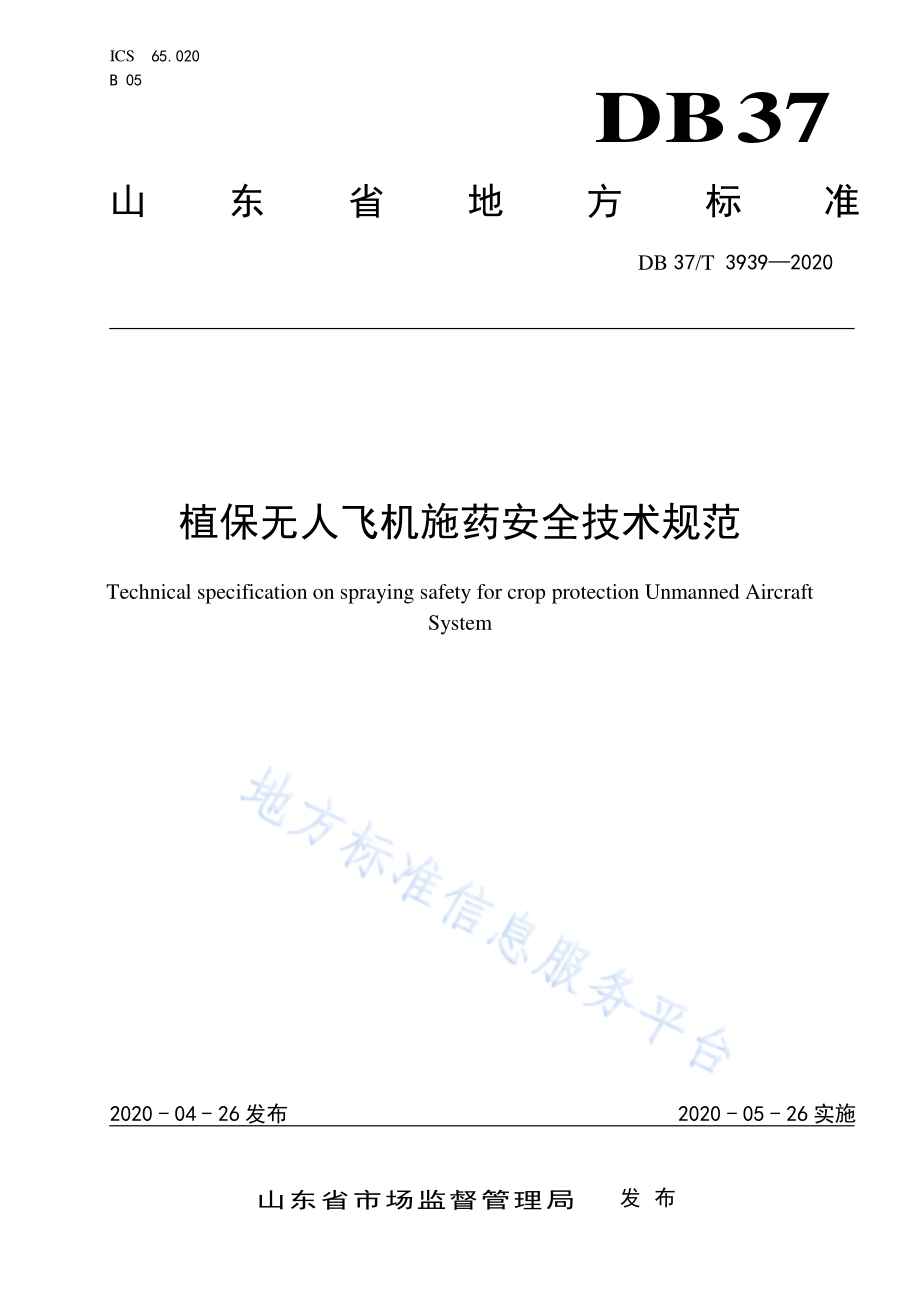

ICS 65.020 B 05 DB37 山东省 地 方 标 准 DB 37/T 3939 2020 植保无人 飞机施药 安全技术 规范 Technical specification on spraying safety for crop protection Unmanned Aircraft System 2020-04-26 发布 2020-05-26 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3939 2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本要 求.1 4.1 气象 条件.1 4.2 植保 无人 飞机 要求.2 4.3 操作 人员 要求.2 4.4 农药 科学 安全 使用 要 求.2 5 施 药作 业前 准备.2 5.1 作业 区块 要求.2 5.2 确定 施药 区域.3 5.3 隔离 带设 置.3 5.4 确定 作业 方案.3 5.5 施药 设备 的准 备及 检 查调整.4 5.6 作业 公告.4 5.7 试喷.4 6 施 药作 业.4 6.1 起飞.4 6.2 喷洒 作业.4 6.3 降落.4 7 施 药作 业后 处理.4 7.1 警示 标记.4 7.2 作业 后效 果检 查.5 7.3 施药 作业 记录.5 附录A（规 范性 附录）植保无 人飞 机施 药作 业记 录表.6 DB37/T 3939 2020 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 农业 农村 厅提出 并组 织实 施。本标准 由山 东省 农业 标准 化技术 委员 会归 口。本标准 起草 单位：山 东省 植物保 护总 站、中国 农业 大学、东营 市植 物保 护站、齐河 县植 物 保 护 站。本标准 主要 起草 人：于 晓 庆、林彦 茹、刘 存辉、何 雄 奎、唐伟、李振 博、王国 宾、周 丽萍、宋坚 利、谢秀华、刘 亚佳、袁 光柱、曾爱 军、王昌 陵。DB37/T 3939 2020 1 植 保无人 飞机施药 安全技 术规范 1 范围 本标准 规定 了植 保无 人飞 机施药 的基 本要 求、施药 作业前 准备、施 药作 业、施药作 业后 处理 等。本标准 适用 于植 保无 人飞 机施药 防治 农作 物病 虫害 作业。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 8321 农 药合 理使 用 准则（所有 部分）GB 12475 农药 贮运、销 售和使 用的 防毒 规程 GB/T 25415 航 空施 用农 药操作 准则 NY/T 1533 农 用航 空器 喷 施技术 作业 规程 NY/T 3213 植 保无 人飞 机 质量 技术 评价 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 隔离带 isolation zone 喷雾作 业区 域边 缘与 敏感 目标区 域边 缘之 间的 间隔 地带。3.2 喷幅 spraying range 植保无 人飞 机作 业会 形成 喷雾带，相 邻两 个达 到足 够 有效雾 滴覆 盖密 度要 求的 喷雾带 中心 线之 间 的距离。3.3 作业高 度 operation altitude 植保无 人飞 机作 业时 雾化 喷头与 作物 冠层 顶部 的相 对距离。4 基本要 求 4.1 气象条 件 4.1.1 风速 作业时，最 大风 速3m/s。DB37/T 3939 2020 2 4.1.2 温度与 湿度 施药适 宜环 境温 度为535，当温 度超 过35 时 应暂停 作业；相 对湿 度宜 在50%以上。4.1.3 降雨 预估化 学农 药施 药后12h 24h内、生 物农 药施 药后48h 72h 内没 有降 雨适 宜作 业。4.2 植保无 人飞 机要 求 植保无 人飞 机应 符 合NY/T 3213，维 护良 好，安全 可 靠，可 以正 常作 业。4.3 操作人 员要 求 4.3.1 飞控手 飞控手 应经 过有 关航 空喷 洒技术 的培 训，获得 专业 的培训 合格 证；应掌 握作 物病虫 害发 生规 律 与 防治技术 及安 全用 药技 能，了解农 药风 险及 具有 中毒 事故应 急处 理的 常识 和能 力，并 做好 个人 防护。4.3.2 辅助作 业人 员 辅助作 业人 员包 括药 液配 制、灌 装人 员，以及 地面 指挥人 员等，所 有人 员应 熟悉作 业流 程，安 全 用药常识 和掌 握正 确的 操作 步骤，并做 好个 人防 护。4.4 农药科 学安 全使 用要 求 4.4.1 科学选 药 坚持“预防 为主，综 合防 治”的 植保 方针，针 对作 物不同 时 期 主要 病虫 害发 生情况，选 用登 记 的 高效、低 风险农 药品 种；其 剂型可 在低容 量/超 低容 量 航空喷 洒作业 的稀 释倍数 下均匀 分散悬 浮或 乳化；一个生 长季 同一 防治 对象 需要多 次防 治时，应 交替 轮换使 用不 同作 用机 理的 药剂。药剂 施用 应符 合GB/T 8321要 求。4.4.2 科学配 药 4.4.2.1 根据作 物病 虫害 发生 情况，可选 择 1 种或 多种 药剂（一般 不超 过 3 种）科学 混配，混配 时依次加入，每 加入 一种 应立 即充分 搅拌 混匀，然 后再 加入下 一种。宜 预先 进行 桶混兼 容性 试验。4.4.2.2 采用二 次稀 释法 配制 药液。配 药时 选择pH 值接 近中 性的水，不能 易浑 浊的 硬 水配制 农药。严格按农 药标 签推 荐剂 量 用 药，不 能随 意增 加和 降低 农药用 量。宜选 择水 分散 粒剂、悬浮 剂、微 乳 剂、水乳剂、水剂、可 分散 油悬 浮剂、超低 容量 液剂 等剂 型。现 配现 用，不能 放置 超过 3h。4.4.2.3 药液配 制过 程中 宜添 加相 应飞防 助剂。4.4.3 药液的 加注 用2层100 目 滤筛 过滤 后加 注。4.4.4 剩余药 液和 农药 废弃 包装 容器的 处理 要求符 合GB 12475 的 规定。5 施药作 业前 准备 5.1 作业区 块要 求 DB37/T 3939 2020 3 5.1.1 作业区 块边 际10m 范 围内 无人居 房、防护 林、高压 线塔和 电杆 等障 碍物。5.1.2 作业区 块内 无影 响飞 行安 全或阻 挡操 控人 员视 线的 障碍物。5.1.3 作业区 块周 边或 区块 内有 适合无 人飞 机起 落的 场地 以及可 用于 配药 的洁 净 水 源。5.1.4 明确作 业区 域内 空中 管制 要求及 周围 的设 施。5.2 确定施 药区 域 5.2.1 作业地 图的 绘制 利用地 面站 或人 工测 绘作 业地图，作业 地块 周围 做 好明显 标记，明确 作业 区 域；标记 作业 地块 内及周边障 碍物 或特 殊区 域。5.2.2 作业路 线的 设计 综合植 保无 人飞 机最 大控 制距离、飞 行高 度、飞 行 速度、喷幅、载药 量、亩 施药量、喷 洒速 度等 参数进行 喷雾 航线 规划，在 保证喷 洒效 果的 前提 下，合理设 计喷 雾航 线。5.2.3 起降点 选择 应选择 空旷、没 人经 过的 地势平 坦的 区域 作为 起降 点。5.3 隔离带 设置 在人居 环境、鱼 虾养 殖场 所、牲 畜饲 养地、桑 蚕种 植基地，以 及任 何环 境敏 感场所 进行 无人 飞 机喷雾作业 前，必须 设立 施药 缓冲隔 离带，隔 离带 距离 大于100m。5.4 确定作 业方 案 5.4.1 喷雾参 数的 确定 5.4.1.1 喷药压 力和 雾滴 大小 选用同 样的 喷头 和药 剂时，设定 的喷 药压 力越 大，雾滴粒 径越 小。采用 低容 量或超 低容 量喷 雾，雾滴直径 为50 m 200 m。5.4.1.2 施药液 量 每公顷 施药 液量 不少 于15L。5.4.1.3 作业高 度和 有效 喷幅 作业高 度以1m3m为 宜，且施药 过程 中应 严格 保持 稳定的 飞行 高度；喷幅 则 应根据 气象 条件、作物情况、飞行 高度 和无 人飞 机厂商 规定 的有 效喷 幅作 业综合 确定。5.4.1.4 飞行速 度 飞行速 度的 确定 可参 考以 下公式 计算：.(1)式中：q-每 公顷 施药 液量，L/hm2；Q-喷 头总 流量，L/min；DB37/T 3939 2020 4 v-飞 行速 度，m/s；D-有 效喷 幅，m。5.5 施药设 备的 准备 及检 查调 整 5.5.1 机械部 分 检查螺 旋桨、电 机座、电 池、药 箱是 否安 装到 位，各连接 部件 连接 牢固、并 保持完 好，确保 能够 正常可靠 运转，并 校准 整机 重心位 置。5.5.2 电子部 分 检查各 插头、机 电线，电 子设备、遥 控器 是否 完好，确保 能够 正常 运转；检 查电子 罗盘，校 准指 针方向。5.6 作业公 告 作业现 场须 张贴 喷雾 作业 公告。公告 内容：作业 时 间、作 业区 域、防 治目 标、喷施 机型、喷施 药剂的剂型 与种 类、作业 方式、警告 事项 等。5.7 试喷 施药前，用清 水在 作业 地 块试喷，检查 和校 准喷 头 流量及 喷洒 监测 装置，确 定植保 无人 飞机 喷雾 作业状态 良好。6 施药作 业 6.1 起飞 操作人 员视 线应 高于 作物 高度，能 清晰 观察 到无 人 飞机飞 行状 态。植 保无 人 飞机启 动后 起飞，轻微推动油 门，观察 飞行 器是 否稳定 可控。若 存在 问题 及时降 落检 查，无故 障方 可直接 进行 喷雾 作 业 飞 行。6.2 喷洒作 业 6.2.1 根据设 定好 的作 业路 线进 行手动 喷雾 作业，或 者设 定自动 航线 进行 自主 飞行 喷雾作 业。飞行 过程中要 注意 保持 稳定 的飞 行速度、高 度和 喷幅，符 合 GB/T 25415 和NY/T 1533 的 相关 规定。6.2.2 作业时，先 在田 间进 行与 地块边 界匀 速平 行的 喷洒 作业，与田 块边 界保 持 1 个2 个喷 幅。在匀速平 行喷 施全 部完 成后，再对 田块 边界 地带（未 施药 的 1 个2 个喷 幅）进行匀 速闭 环喷 洒。6.2.3 在丘陵 或山 丘等 复杂 地形 作业时，如 果因 地形 不平 坦，不 能仿 地飞 行，应沿 着地形 坡度 由上 向下沿同 一方 向飞 行喷 洒。6.2.4 作业过 程中，当风 速超 过 3m/s 时，飞控 手应 停止 作业 并使无 人飞 机返 回起 降点，当 风向 风速 符合要求 后再 进行 作业。6.3 降落 作业结 束后，植 保无 人飞 机须降 落至 指定 平坦 区域，降落 过程 平稳 柔和。7 施药作 业后 处理 7.1 警示标 记 DB37/T 3939 2020 5 应对施 药区 域进 行警 示标 记，严 禁人 畜靠 近。7.2 作业后 效果 检查 7.2.1 查看飞 行轨 迹及 流量 数据 作业结 束后，应 及时 查看 防治效 果、飞行 轨迹 及喷 雾流量 数据，若 发现 明显 漏喷区 域，应及 时补 喷；若发现 明显 重喷 区域，应 定期观 察，及时 采取 补救 措施。7.2.2 防治效 果调 查 作业结 束后，应 按时 进行 田间防 治效 果调 查和 跟踪。7.2.3 无人飞 机的 清洗 和保 养 7.2.3.1 喷洒作 业结 束后，应 使用 清水对 无人 飞机 和喷 洒设 备的内 部和 外表 面清 洗干 净，必 要时 可加润滑油，对 可能 锈蚀 的部 件可涂 防锈 黄油。7.2.3.2 喷洒设 备不 使用 时，应对 药泵、控制 阀、喷杆、喷 头等进 行分 解、清洗 更换 损坏的 零部 件；如含压 力表 的，喷雾 液泵 停止工 作后，压 力表 指针 应回零。7.2.3.3 无人飞 机存 放地 点应 干燥 通风，远离 火源，不 应露 天存放，不 应与 农药 及酸、碱等 腐蚀 性物质存放 在一 起。7.2.3.4 无人飞 机电 池应 严格 按照 使用说 明书 要求 进行 维护 和保养，长 期存 放应 每隔 三个月 进行 维护性充放 电，及时 更新 软件。7.3 施药作 业记 录 作业结 束后，按 附录A 填 写 植保 无人 飞机 施药 作业 记录表。DB37/T 3939 2020 6 A A 附 录 A（规范 性附 录）植保无 人飞 机施 药作 业记 录表 植保无 人飞 机施 药作 业记 录见表A。表A.1 植保无 人飞 机施 药作 业记 录表 作业地 点 联系人/联 系方 式 作业时 间（h）作业时 气温（）作物及 生育 期 作业时 风速（m/s）防治对 象 下风向 作物 防治面 积 施药后12h 气象 无人飞 机生 产企 业 整机额 定载 药量（L）无人飞 机型 号 喷头类 型及 型号 有效喷 幅（m）作业高 度（m）施药液 量（L/hm2）药剂名 称 登记证 号 每公顷 制剂 用量（g，ml）_
