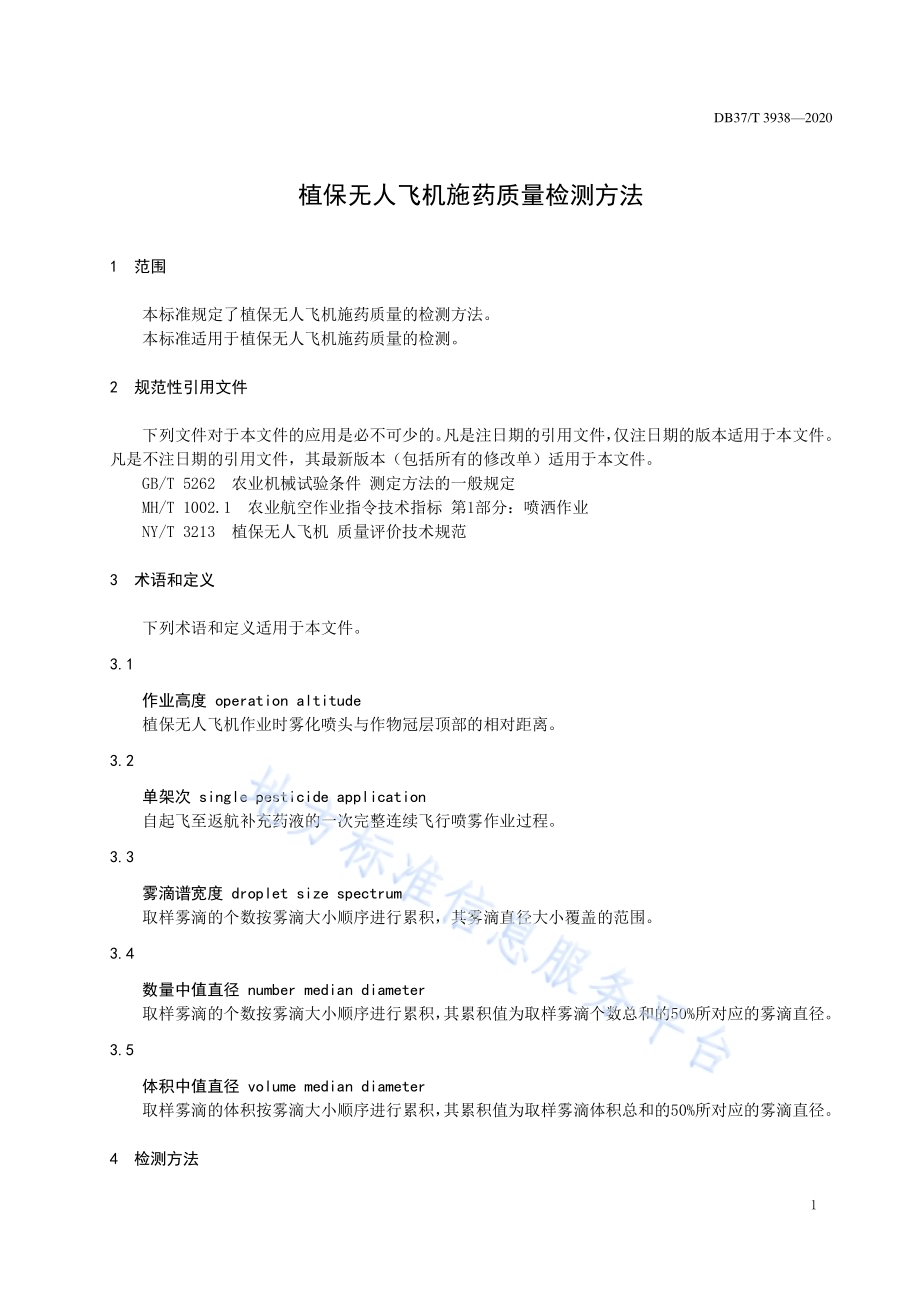

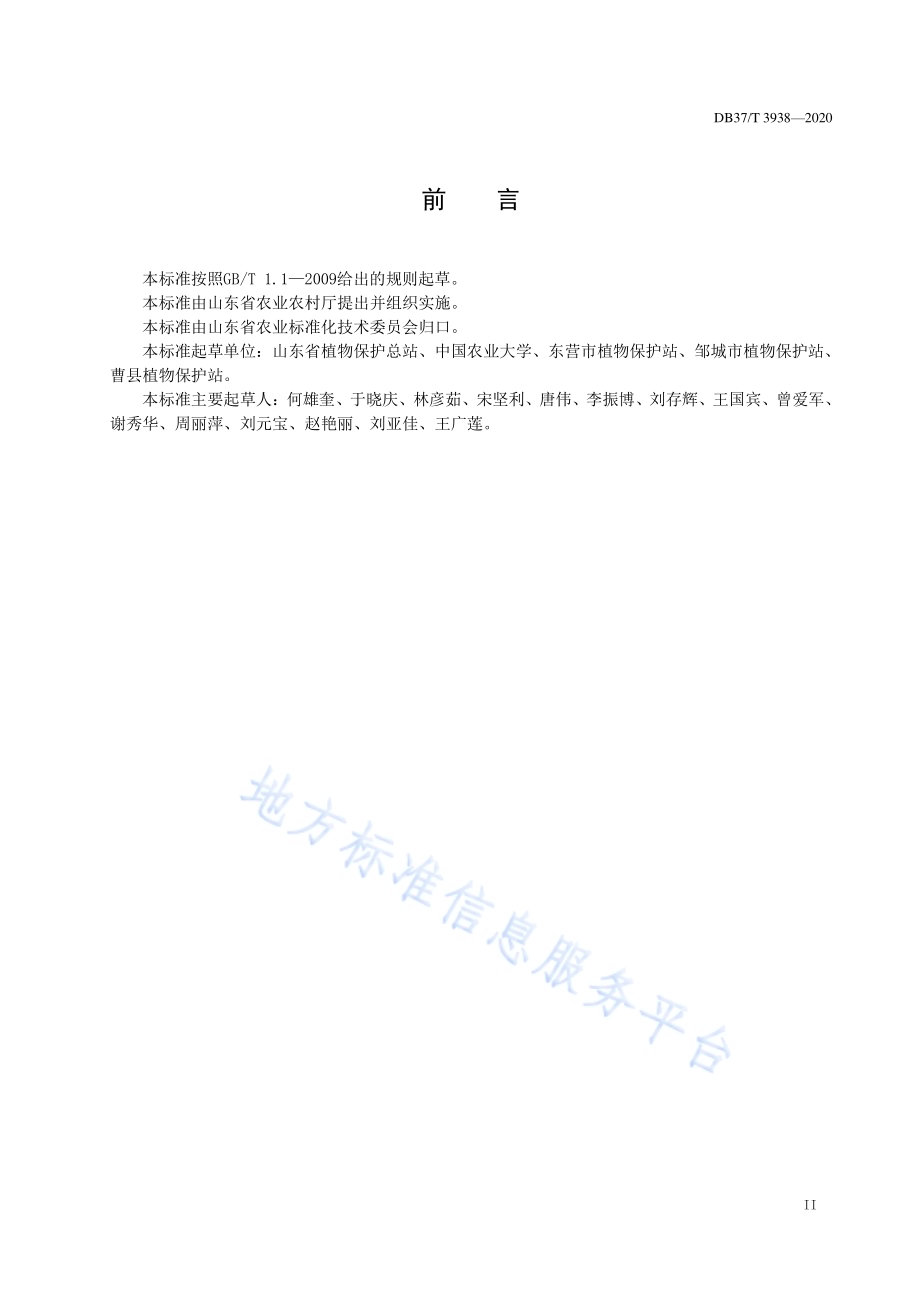

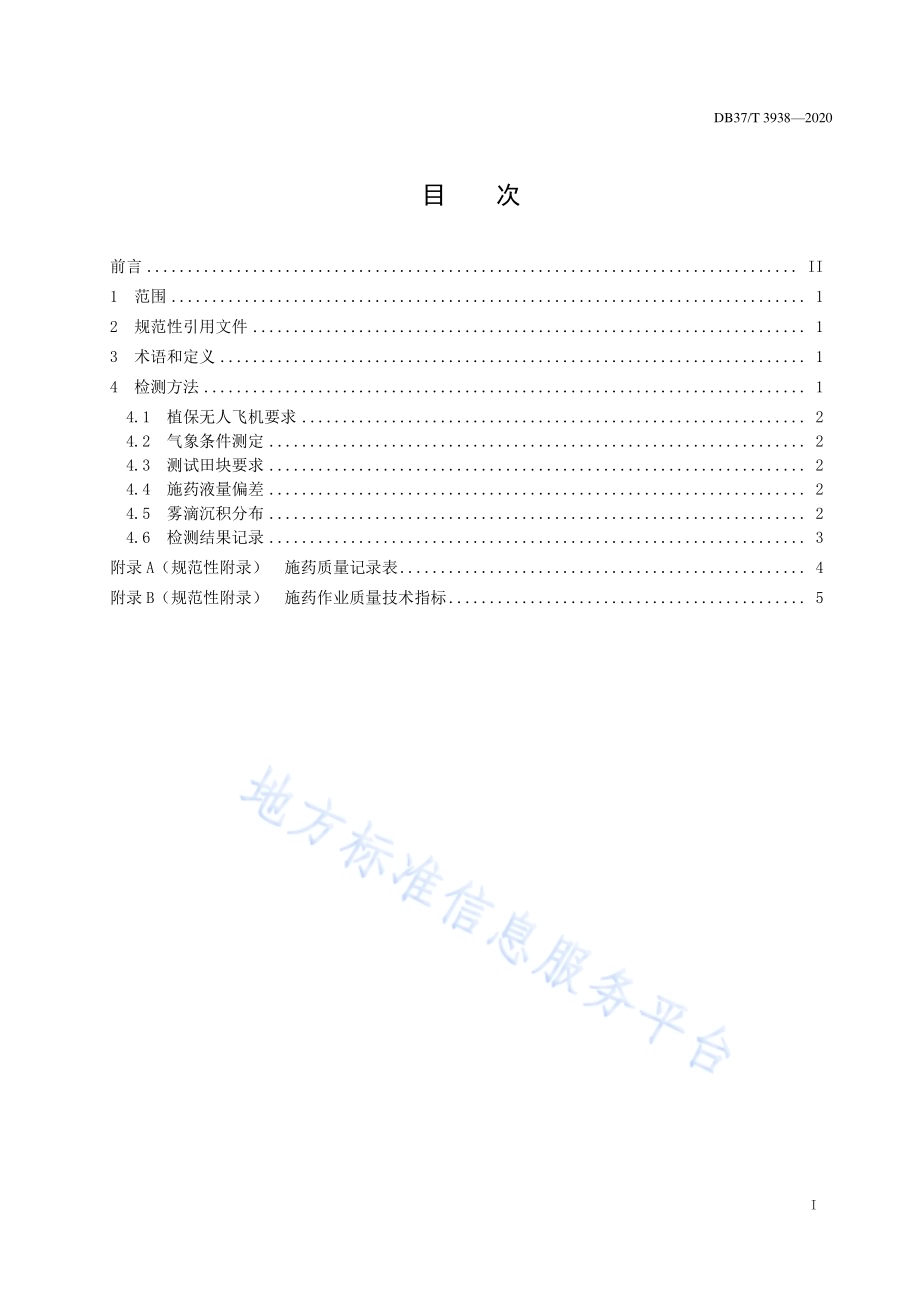

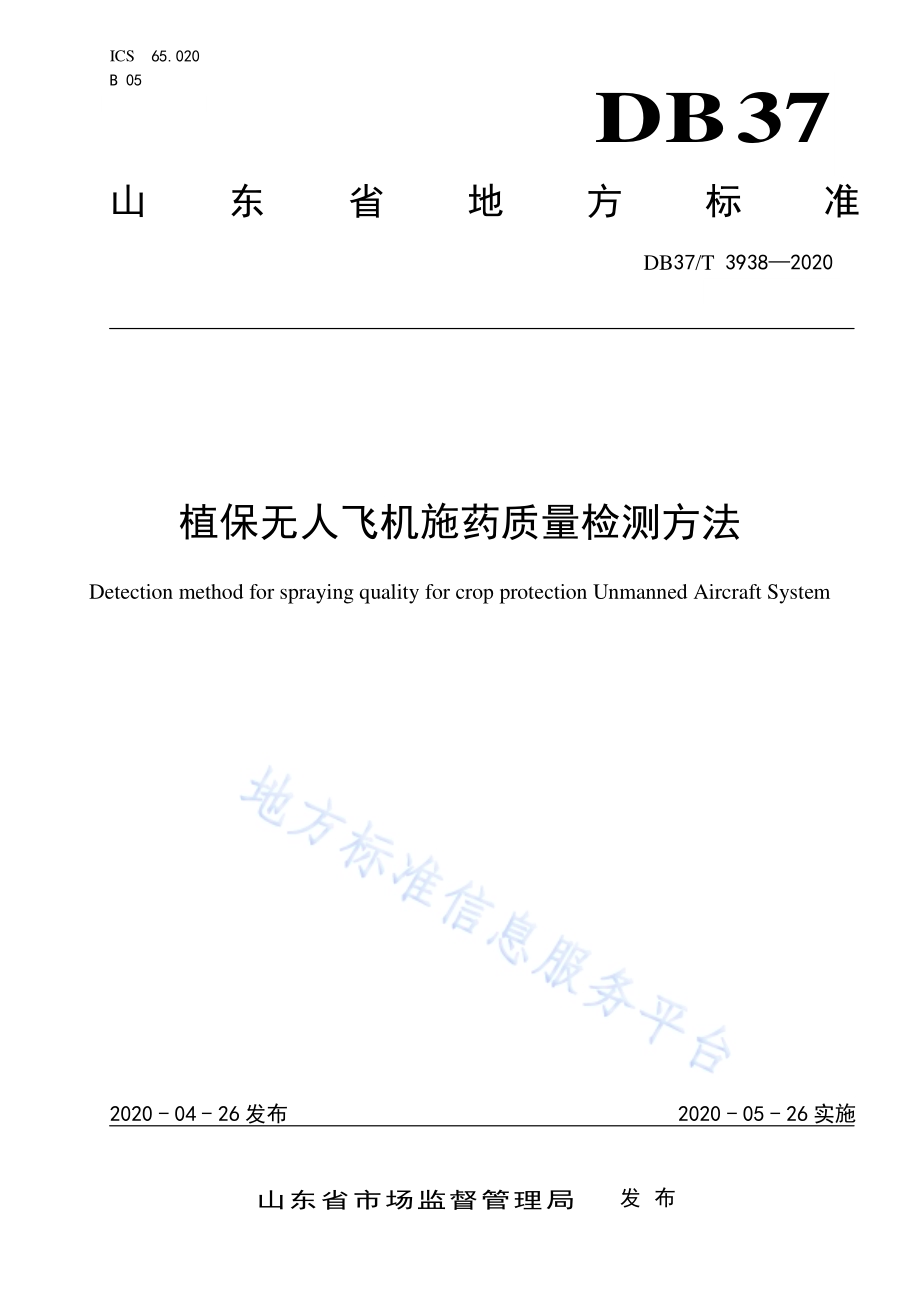

ICS 65.020 B 05 DB37 山东省 地 方 标 准 DB37/T 3938 2020 植保无人 飞机施药 质量检测 方法 Detection method for spraying quality for crop protection Unmanned Aircraft System 2020-04-26 发布 2020-05-26 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 3938 2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 检 测方 法.1 4.1 植保 无人 飞机 要求.2 4.2 气象 条件 测定.2 4.3 测试 田块 要求.2 4.4 施药 液量 偏差.2 4.5 雾滴 沉积 分布.2 4.6 检测 结果 记录.3 附录A（规 范性 附录）施药质 量记 录表.4 附录B（规 范性 附录）施药作 业质 量技 术指 标.5 DB37/T 3938 2020 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 农业 农村 厅提出 并组 织实 施。本标准 由山 东省 农业 标准 化技术 委员 会归 口。本标准 起草 单位：山 东省 植物保 护总 站、中国 农业 大学、东营 市植 物保 护站、邹城 市植 物保 护 站、曹县植 物保 护站。本标准 主要 起草 人：何 雄 奎、于晓 庆、林 彦茹、宋 坚 利、唐伟、李振 博、刘存 辉、王 国宾、曾爱 军、谢秀华、周 丽萍、刘 元宝、赵艳 丽、刘亚 佳、王广 莲。DB37/T 3938 2020 1 植 保无人 飞机施药 质量检 测方法 1 范围 本标准 规定 了植 保无 人飞 机施药 质量 的检 测方 法。本标准 适用 于植 保无 人飞 机施药 质量 的检 测。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 5262 农 业机 械试 验 条件 测定 方法 的一 般规 定 MH/T 1002.1 农业 航空 作 业指令 技术 指标 第1 部分：喷洒 作业 NY/T 3213 植 保无 人飞 机 质量 评价 技术 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 作业高 度 operation altitude 植保无 人飞 机作 业时 雾化 喷头与 作物 冠层 顶部 的相 对距离。3.2 单架次 single pesticide application 自起飞 至返 航补 充药 液的 一次完 整连 续飞 行喷 雾作 业过程。3.3 雾滴谱 宽度 droplet size spectrum 取样雾 滴的 个数 按雾 滴大 小顺序 进行 累积，其 雾滴 直径大 小覆 盖的 范围。3.4 数量中 值直 径 number median diameter 取样雾 滴的 个数 按雾 滴大 小顺序 进行 累积，其 累积 值 为取样 雾滴 个数 总和 的50%所对应 的雾 滴直 径。3.5 体积中 值直 径 volume median diameter 取样雾 滴的 体积 按雾 滴大 小顺序 进行 累积，其 累积 值 为取样 雾滴 体积 总和 的50%所对应 的雾 滴直 径。4 检测方 法 DB37/T 3938 2020 2 4.1 植保无 人飞 机要 求 植保无 人飞 机应 符合NY/T 3213要 求，维护 良好，可 以正常 作业。4.2 气象条 件测定 按照GB/T 5262 的规 定测 定 温度、湿度、大 气压 力、海拔、风速、风 向 等 气象 因素。4.3 测试田 块要 求 测试作 物田 块成 方连 片，种植密 度均 匀，面积 宜大 于3亩，测 试区 宽度 应不 小 于作业 喷幅 的4 倍，长度不小 于50m。4.4 施药液 量偏 差 量取 额 定药 液量(G)，全 部 装入药 箱，进 行防 治作 业，记 录药 液喷 施完 毕的 时 长（t），按 公式（1）计算单 位面 积 实 际施 药液 量（q），重复3 次取 平均 值；按 公式（2）计 算施 药 液量偏 差（）。.(1).(2)式中：q 单位 面积 实际 施药 液 量，L/hm2；G 药 箱内 装入 的额 定 药液量，L；B 作 业喷 幅，m；v 飞行 速度，km/h；t 喷 完药 液所 需的 时间，s。q0 设定 的单 位面 积施 药液量，L/hm2。4.5 雾滴沉 积分 布 4.5.1 雾滴测 试卡 布置 将雾滴 测试 卡（普通 纸卡 或水敏 纸）编号，水 平夹 持在与 作物 冠层 不同 部位 叶片等 高的 支架 上，支架放置 在植 保无 人飞 机预 设飞行 航线 的垂 直方 向（即沿喷 幅方 向），间 隔不 大 于0.2m，或 连续 排列 布置，并且应 当保证 布置 的长度 满足全 喷幅采 样，至少应 当是厂 家额定 喷幅 的2倍 以 上。采 样支架 构成 的采 样带至少 应当 重复3次，各重 复之间 的间 隔应 当不 少于10m。当试 验中 使用 普通 纸 卡作为 测试 卡时，应添 加染色剂。4.5.2 雾滴相 关参 数测 定 施药结束后收集测试卡，利用专业图像分析软件，计算分析每一个纸卡上的雾滴沉积密度（滴/cm2）、雾滴 直径（m）、覆盖 率。4.5.3 雾滴沉 积分 布均 匀性 根据公 式（3）公 式（6）计算 田间 施药 作业 雾滴 沉积分 布均 匀性 变异 系数(CV)。DB37/T 3938 2020 3.(3).(4).(5).(6)式中：qi 第i 个测 试卡 的雾 滴 覆盖密 度，单位 为个 每平 方厘米（个/cm2）；ni 第i 个测 试卡 的雾 滴 个数；S 测试 卡测 量面 积，单 位为平 方厘 米（cm2）；平 均覆 盖密 度，单位 为个每 平方 厘米（个/cm2）；n 测试 卡总 数；SD 喷雾 量标 准差，单 位为个 每平 方厘 米（个/cm2）；CV 雾滴 沉积 分布 均匀 性变异 系数。4.5.4 雾滴谱 宽度 测定 利用专 业图 像分 析软 件直 接读出 数量 中值 直径 和体 积中值 直径。计 算体 积中 值 直径和 数量 中值直径的比值（VMD/NMD），即 可 用于表 示雾 滴谱 宽度。4.5.5 有效喷 幅测 试 4.5.5.1 植保无 人飞 机加 注额 定容 量试验 介质，以 制造 商明 示的最 佳作 业参 数进 行喷 雾作业。若 制造商未给 出最 佳作 业参 数，则以 1m 2m 作 业高 度，3m/s 飞 行速 度，进 行喷 雾作 业。在 采样区 前 50m 开始喷雾，后50m 停 止喷 雾。4.5.5.2 试验完 成后 收集 采样 卡，利用计 算机 图像 分析 系统，计数 各测 点采 样卡 收集 的雾滴 数，计算各测点 的单 位面 积雾 滴数，采用雾 滴密 度评 定法。测 定 有效喷 幅宽 度 计数 各测 点采样 卡收 集的 雾滴 数，计算各 测点 的单 位面 积雾 滴数，作业 喷幅 边界 以两 端首个 单位 面积 雾滴 数 不 小于 15 滴/cm2的 测点 位置作为作 业喷 幅两 个边 界。4.6 检测结 果记 录 按照附 录A 填写 施 药质 量 记录表，各施 药作 业质 量技术 指标 参见 附录B。DB37/T 3938 2020 4 A A 附 录 A（规范 性附 录）施药质 量记 录表 施药 质 量记 录表 见表A。表A.1 施药质 量记 录表 序号 项目 检测值 1 机具名 称、型号 2 药箱额 定体 积 3 飞行控 制系 统 4 喷雾工 作压 力，MPa 5 单位面 积实 际施 药液 量 单位面 积实 际施 药液 量，L/hm2 施药液 量偏 差 6 有效喷 幅，m 7 雾滴 雾滴沉 积密 度，滴/cm2 喷施覆 盖率（%）沉积分 布均 匀性 变异 系数 雾滴谱 宽度 DB37/T 3938 2020 5 B B 附 录 B（规范 性附 录）施药作 业质 量技 术指 标 低容量 和超 低容 量施 药作 业的质 量技 术指 标见 表B。表B.1 施药作 业质 量技 术指 标 施药类 型 施药量（L/hm2）单位面 积施 药液量 偏差(%)雾滴密 度（滴/cm2）雾滴沉 积分 布均匀性 变异 系数 雾滴体 积中 值直径(m)雾滴谱宽度 低容量 施药 530 5 15 45 100 200 2.0 超低容 量施药 5 10 65 100 1.5 _
