中小学幼儿园教室照明验收管理规范DB3201／T 1006—2020.pdf

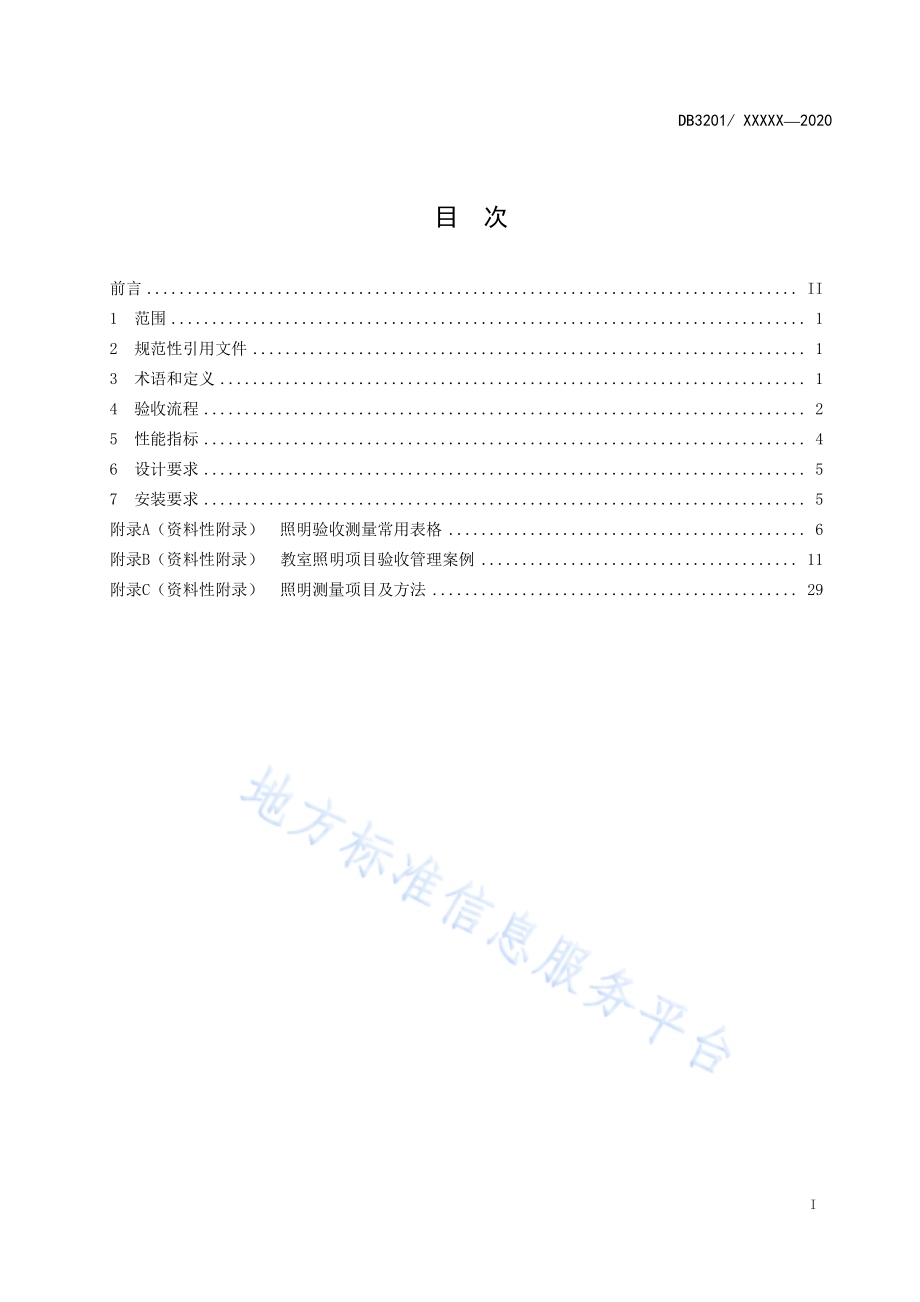

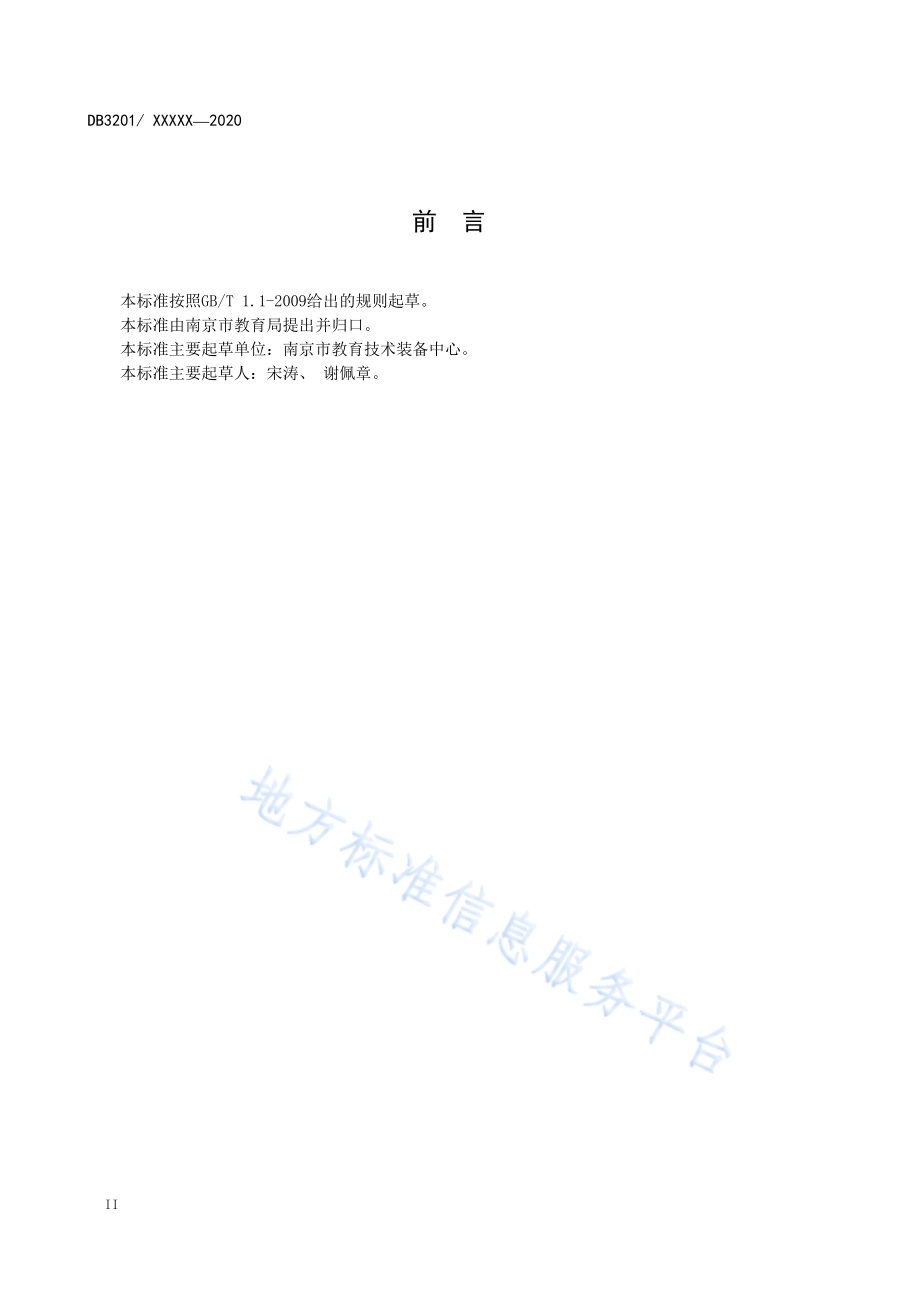

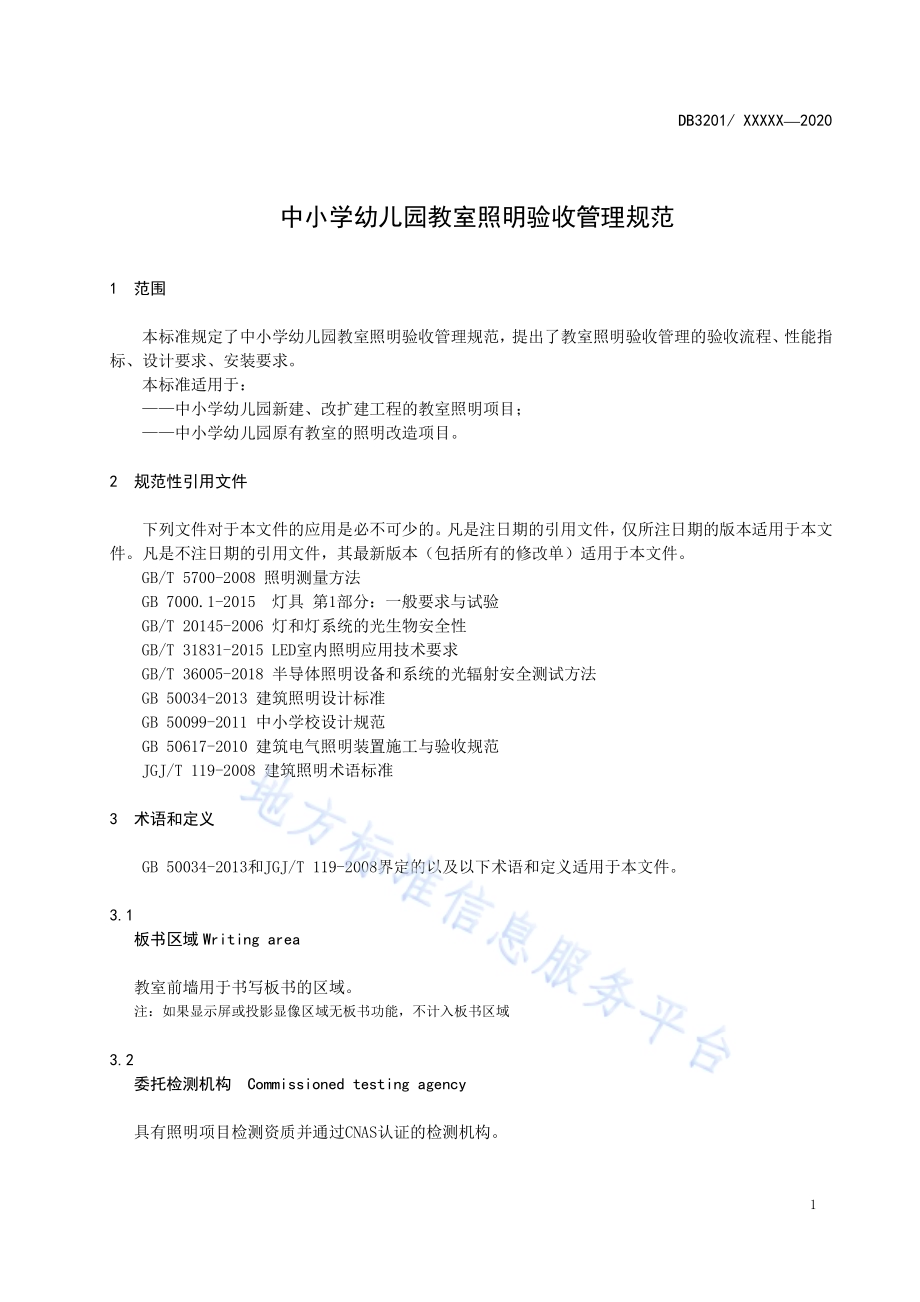

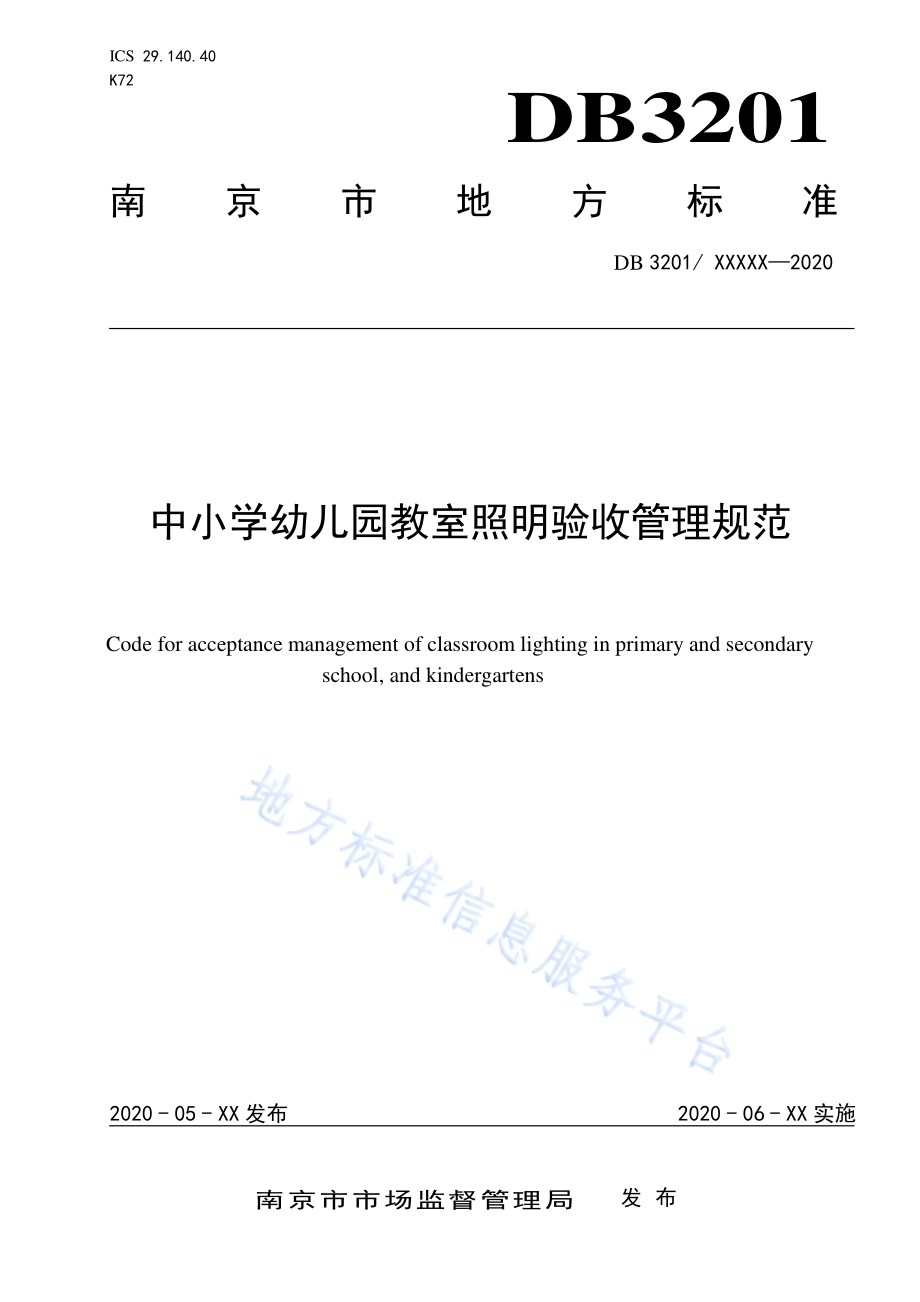

ICS 29.140.40 K72 DB3201 南京市地方标准 DB 3201/XXXXX2020 中小学幼 儿园教室 照明验收 管理规范 Code for acceptance management of classroom lighting in primary and secondary school,and kindergartens 2020-05-XX 发布 2020-06-XX 实施 南京市市场监督管理局 发布 DB3201/XXXXX2020 I 目 次 前言.II1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 验收流程.2 5 性能指标.4 6 设计要求.5 7 安装要求.5 附录A（资料性附录）照明验收测量常用表格.6 附录B（资料性附录）教室照明项目验收管理案例.11附录C（资料性附录）照明测量项目及方法.29 DB3201/XXXXX2020 II 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由南京市教育局提出并归口。本标准主要起草单位：南京市教育技术装备中心。本标准主要起草人：宋涛、谢佩章。DB3201/XXXXX2020 1 中小 学幼儿 园教室 照明验 收管理规 范 1 范围 本标准规定了中小学幼儿园教室照明验收管理规范，提出了教室照明验收管理的验收流程、性能指标、设计要求、安装要求。本标准适用于：中小学幼儿园新建、改扩建工程的教室照明项目；中小学幼儿园原有教室的照明改造项目。2 规范性 引用 文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 5700-2008 照明测量方法 GB 7000.1-2015 灯具 第1部分：一般要求与试验 GB/T 20145-2006 灯和灯系统的光生物安全性 GB/T 31831-2015 LED室内照明应用技术要求 GB/T 36005-2018 半导体照明设备和系统的光辐射安全测试方法 GB 50034-2013 建筑照明设计标准 GB 50099-2011 中小学校设计规范 GB 50617-2010 建筑电气照明装置施工与验收规范 JGJ/T 119-2008 建筑照明术语标准 3 术语和 定义 GB 50034-2013和JGJ/T 119-2008界定的以及以下术语和定义适用于本文件。3.1 板书区 域Writing area 教室前墙用于书写板书的区域。注：如果显示屏或投影显像区域无板书功能，不计入板书区域 3.2 委托检 测机 构 Commissioned testing agency 具有照明项目检测资质并通过CNAS认证的检测机构。DB3201/XXXXX2020 2 4 验收流 程 图1 照明验 收流 程图 4.1 安装企 业自 验 核实全部教室灯具及附件安装的数量和质量，并做好记录；发现问题应限时整改；自验合格，向建设单位递交书面核查申请。DB3201/XXXXX2020 3 4.2 建设单 位核验 4.2.1 核验流 程 4.2.1.1 收到核查申请，建设单位在五个工作日内参考安装企业的相关资料，完成外观检查和相关指标测量，并做好记录，表格样式参见附录 A：表A.1、表 A.2、表A.3。4.2.1.2 发现问题书面告知安装企业并限时整改，整改到位后复查复测。4.2.2 核验内 容 4.2.2.1 依据安装要点，对灯具及其附件安装牢固性、美观性、点位准确性进行核查。4.2.2.2 依据性能指标要求，对教室初始平均照度值、均匀度（UO）、显色指数（Ra）、特殊显色指数（R9）、光源色温、功率密度进行核验。4.3 委托检 测机 构抽 测 4.3.1 抽测比 例 4.3.3.1 现场抽测的教室比例不应低于该项目教室总数的5%，总数少于3间应全测。4.3.3.2 在抽测中应兼顾同一项目中的不同学校、以及同一学校的不同类型的教室。4.3.3.3 灯具产品实验室抽测，每个项目中每种型号抽取2件。4.3.2 抽测仪器 4.3.2.1 现场使用计量合格的眩光测量仪、频闪测量仪、便携式蓝光测试仪。4.3.2.2 机构实验室使用符合国家要求的标准化检测仪器。4.3.3 抽测项目 4.3.3.1 现场抽测的项目有蓝光危险等级、闪烁指标及统一眩光值（UGR）。4.3.3.2 实验室抽测的项目有灯具光通量、闪烁指标、功率因数、安全要求、电磁兼容性。4.3.3.3 抽测项目应出具检测报告，抽测不合格的项目，安装企业限时整改并再次抽测。4.4 验收 4.4.1 组建验 收组 安装企业向建设单位提交整体验收申请及竣工资料后的三个工作日内，建设单位代表邀请使用方代表和相关专家组成验收组，明确一名组长，负责验收工作。4.4.2 竣工资 料审 查 竣工资料应包含下列文件：DB3201/XXXXX2020 4 a)生产厂商提供的产品合格证、3C认证证书，以及光电色性能、不低于6000小时的光通量维持率、无闪烁危害、无蓝光危害的有效检测报告；b)安装过程性资料含：主材开箱记录单、隐蔽部位现场见证单、变更签证单（表格样式参见附录A：表A.4）；施工进度表、施工人员（设备）投入一览表及施工质量（安全）管理制度；c)竣工图纸；d)建设单位核查记录；e)委托检测机构出具的检测报告；f)合同及其他相关资料。4.4.3 现场验 收 4.4.3.1 参照相关资料，依据合同约定对项目的完成度进行全面符合性验收，并分别评价。4.4.3.2 如现场验收不通过或不符合验收条件，则组织二次验收；如验收合格，则形成验收报告表，表格样式参见附录A：表A.5。4.4.4 验收实 例 参见附录B。5 性能指 标 表1 照明现 场测 量指 标 学校类型 教室类型（或场所）维持平均照度（lx）均匀度Uo 显色指数Ra 特殊显色指数R9 统一眩光值UGR 光源色温（K）LED灯具功率密度（W/）荧光灯灯具功率密度（W/）闪烁 现场蓝光危险等级 参考平面 中小学 普通教室、实验室、音乐教室、劳技（通用技术）教室、合班教室（报告厅）、图书室、其它活动室 300 0.70 85 0 19 33005500 7 9 波动深度低于限值 达到无危险类 课桌平面 舞蹈教室 300 0.70 85 0 19 7 9 地面 美术教室 500 0.70 90 50 19 12 15 课桌平面 计算机教室、电子阅览室 500 0.70 85 0 19 12 15 课桌平面 板书区域 500 0.80 85 0 19 板书平面 幼儿园 活动室、专用室 300 0.70 85 0 19 7 9 桌平面 美工室 500 0.70 90 50 19 12 15 课桌平面 注1:本标准中维护系数取0.8，初始平均照度维持平均照度0.8。注2:计算教室照明功率密度时，不应包括书写区域专用灯具的负荷。注3:指标测量计算参见附录C。DB3201/XXXXX2020 5 6 设计要 求 6.1 安装企业签订合同后，采用照明设计软件分不同类型教室分别制作教室灯光效果模型，并优化灯具配置方案，作为施工时灯具及附件定位的依据。6.2 进场施工后，安装样板教室用于验证设计的性能效果，如实测的初始平均照度及均匀度超出设计值的10%，需要再次校验教室灯光效果模型并优化灯具配置方案，优化后的方案作为批量安装的依据。6.3 设计图纸中应包含标注环境实际数据、灯具实际定位数据的平面图、3D效果图、课桌平面照度值分布及均匀度分析图、板书平面照度值分布及均匀度分析图、指定位置统一眩光值（UGR）分析图、灯具安装电路图，以上设计图纸样式参见附录B.2。7 安装要 求 7.1 顶部吊 装要 求如 下：a)灯具距课桌面的最低悬挂高度为 1.7 m，非嵌入式灯具应使用刚性吊杆安装，吊杆应与灯面垂直，不得倾斜，两杆间距偏差5 mm；b)灯具排列采用长轴垂直于板书区域布置；c)灯具对称安装，其横（纵）向中心轴线宜在同一直线上，偏斜不应大于20mm。7.2 场景适 配要 求如 下：a)教室应设遮光窗帘以防止直接眩光，板书区域书写面应以耐磨无光泽的材料制成以防止反射眩光；b)按教室照明设置情况和天然采光状况，每个照明开关所控制灯具数不应多于3 个；c)板书区域灯具应单独控制，开关安装在板书区域同侧；d)灯具安装时，要注意避免对其他设备（如：监控摄像机、投影机、顶装空调）的遮挡；e)如果光线受到建筑构件遮挡，应注意在限值内调整灯具的水平安装位置或降低灯具的安装高度；f)安装风扇的教室中，出光口面应低于风扇叶面。7.3 工程安 全要 求如 下：a)吊杆安装的灯具应采用不小于6mm膨胀螺栓固定，预埋件承重能不低于灯具重量的10 倍；b)灯具及其附件应安装齐全，并无损伤、变形、涂层剥落和灯罩破裂等缺陷；c)开关面板及接线盒盒体安装完整、无破损变形，零件齐全；d)灯具接线牢固、接触良好；e)墙面明线安装中导管管径大小和接线盒孔径相匹配，导管和接线盒连接紧密；f)对施工中造成的墙面破损应修复。A DB3201/XXXXX2020 6 附 录 A（资料 性附 录）照明验 收测 量常 用表 格 A.1 测量常 用表 表A.1 建设单 位核 查安 装要 求记 录表 核查编号：核查人：测量日期：共 页第 页 序号 类别 安装要求 检查结果 备注 1.顶部吊装要求 灯具距课桌面的最低悬挂高度为 1.7 m。2.非嵌入式灯具应使用刚性吊杆安装，吊杆应与灯面垂直，不得倾斜，两杆间距偏差5 mm。3.灯具排列采用长轴垂直于板书区域布置。4.灯具对称安装，其横（纵）向中心轴线宜在同一直线上，偏斜不应大于 20mm。5.其他：6.场景适配要求 教室应设遮光窗帘以防止直接眩光，板书区域书写面应以耐磨无光泽的材料制成以防止反射眩光。7.按教室照明设置情况和天然采光状况，每个照明开关所控制灯具数不应多于 3 个，除板书区域灯具外其他灯具应按列分组控制。8.板书区域灯具应单独控制，开关安装在板书区域同侧。9.灯具安装时，要注意避免对其他设备（如：监控摄像机、投影机、顶装空调）的遮挡。10.如果光线受到建筑构件遮挡，应注意在限值内调整灯具的水平安装位置或降低灯具的安装高度。11.安装风扇的教室中，出光口面应低于风扇叶面。12.其他：13.工程安全要求 吊杆安装的灯具应采用不小于6mm 膨胀螺栓固定，预埋件承重能不低于灯具重量的 10 倍。14.灯具及其附件应安装齐全，并无损伤、变形、涂层剥落和灯罩破裂等缺陷。15.开关面板及接线盒盒体安装完整、无破损变形，零件齐全；灯具接线牢固、接触良好 DB3201/XXXXX2020 7 表A.1 建设 单位 核查 安装 要求记 录表（续）核查编号：核查人：测量日期：共 页第 页 序号 类别 安装要求 检查结果 备注 16.工程安全要求 墙面明线安装中导管管径大小和接线盒孔径相匹配，导管和接线盒连接紧密；17.对施工中造成的墙面破损应修复。18.其他：表A.2 建设单 位核 查板 书区 域照 明指标 记录 表 核查编号：测量日期：共 页第 页 学校名称 教室名称 板书区域长/宽 板书灯数量 光源色温 大屏显示设备类型 显色指数（Ra）特殊显色指数（R9）初始照度平均值 照度均匀度 核查人员1签名 核查人员2签名 现场测量板书区域照度数据 DIALux软件生成板书区域平面图 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 测试结论：注：GB/T 5700-2008 推荐板书测点间距 0.4*0.4m；请参照上图的测量点编号将数据对应填写在左边表格内。DB3201/XXXXX2020 8 表A.3 建设单 位核 查桌 椅区 域照 明指标 记录 表 核查编号：测量日期：共 页第 页 学校名称 教室名称 桌椅区域长/宽 桌椅区域灯数 功率密度 光源色温 显色指数（Ra）特殊显色指数（R9）初始照度平均值 照度均匀度 核查人员1签名 核查人员2签名 现场测量桌椅区域照度数据 DIALux软件生成桌椅区域平面图 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 测试结论：注：GB/T 5700-2008 推荐桌椅区域测点间距 1*1m；请参照上图的测量点编号将数据对应填写在左边表格内。DB3201/XXXXX2020 9 表A.4 变更签 证单 项目名称 安装企业 变更时间 变更类型 设备数量增减变更；施工方案变更；变更数量及 原因 项目负责人：学校 审核 学校（签章）：经办人签字：日期：调整意见：同意 不同意 意见说明：审批 审批单位（签章）：审批人签字：日期：审核意见：同意 不同意 意见说明：DB3201/XXXXX2020 10 A.2 验收报 告表 表A.5 南京市 中小 学幼 儿园 教室 照明项 目验 收报 告表 项目名称：验收日期：共 页第 页 序号 验收项目 检查内容 审查（抽查）结果 备注 1 产品证书及检测报告（厂商提供）产品合格证 2 3C 认证证书 3 光电色报告 4 6000 小时及以上光通量维持率报告 5 无闪烁危害报告 6 无蓝光危害报告 7 安装过程性资料 主材开箱记录单 8 隐蔽部位现场同步性见证单 9 变更签证单 10 施工进度表 11 施工人员（设备）投入一览表 12 施工质量（安全）管理制度 13 竣工图纸 灯具定位平面图 14 灯具安装电路图 15 预验资料 建设单位核查记录 16 现场蓝光危险等级报告 17 现场无频闪报告 18 现场统一眩光值检测报告 19 实验室灯具抽样检测报告 20 项目现场验收 现场顶部吊装抽查 21 现场场景适配抽查 22 成品安全抽查 23 常规性能指标抽查 24 学校满意度 总体评价 验收组组长：验收组成员：B DB3201/XXXXX2020 11 附 录 B（资料 性附 录）教室照 明项 目验 收管 理案 例 B.1 概述 编写组选择江宁区近期采用LED灯具改造的教室甲和秦淮区近期采用三基色荧光灯具改造的教室乙，收集项目过程性的有关资料，地方质检部门提供了相关检测数据，组织相关专家开展了试点项目验收，并基于以上管理环节形成本实施管理案例。B.2 设计图 B.2.1 采用DIALux灯光环境模拟软件和CAD软件，按教室类型逐一提供与以下图纸：表B.1 图纸 序 图纸类型 平台 设计图 竣工图 1.平面图 DIALux 2.3D 效果图 DIALux 3.课桌平面照度值分布及均匀度分析图 DIALux 4.板书平面照度值分布及均匀度分析图 DIALux 5.指定位置统一眩光值（UGR）分析图 DIALux 6.电路图 CAD 注：竣工图是在设计图的基础上标注图纸变更并由安装企业签章。DB3201/XXXXX2020 12 B.2.2 具体图 纸 图B.1 平面 图（教室 甲）教 室甲尺寸：8.75m6.86m3.44m DB3201/XXXXX2020 13 图 B.2 侧视 图（教室 甲）DB3201/XXXXX2020 14 教室乙尺寸：8.09m6.13m3.20m 图B.3 平面 图（教室 乙）DB3201/XXXXX2020 15 图B.4 侧视 图（教室 乙）图B.5 3D 效果 图（教室 甲）图 B.6 3D 效果 图（教室 乙）DB3201/XXXXX2020 16 课桌 平面尺 寸：6.006.84m 图B.7 课桌 平面 照度 值分 布及均 匀度 分析 图（教室 甲）DB3201/XXXXX2020 17 图B.8 课桌平面 照度 值分 布及均 匀度 分析 图（教室 乙）课 桌平面尺 寸：5.006.13m DB3201/XXXXX2020 18 图B.9 板书 平面照 度值 分布及均 匀度 分析 图（教室 甲）图B.10 板书 平面照 度值 分布及均 匀度 分析 图（教室 乙）DB3201/XXXXX2020 19 测 试点1 位置：3.42m0.501.20m 测 试点2 位置：3.42m6.551.20m 图B.11 指 定位 置统 一眩 光值（UGR）分 析图（教 室甲）DB3201/XXXXX2020 20 测 试点1 位置：3.07m0.361.20m 图B.12 指定位 置统 一眩 光值（UGR）分析 图（教室 乙）测 试点 2 位置：3.07m7.571.20m DB3201/XXXXX2020 21 图B.13 电路图（教 室甲）图 B.14 电路图（教 室乙）B.3 建设单 位核 验 B.3.1 外观检 查 DB3201/XXXXX2020 22 表B.2 建设单 位核 查安 装要 求记 录表（教室 甲）核查编号：核查人：测量日期：共 页第 页 序号 类别 安装要求 检查结果 备注 1.顶部吊装要求 灯具距课桌面的最低悬挂高度为 1.7 m。悬挂高度为 2.13m，合格 悬挂高度偏高 2.非嵌入式灯具应使用刚性吊杆安装，吊杆应与灯面垂直，不得倾斜，两杆间距偏差5 mm。合格 3.灯具排列采用长轴垂直于板书区域布置。是，合格 4.灯具对称安装，其横（纵）向中心轴线宜在同一直线上，偏斜不应大于 20mm。是，合格 5.其他：无 6.场景适配要求 教室应设遮光窗帘以防止直接眩光，板书区域书写面应以耐磨无光泽的材料制成以防止反射眩光。是，合格 7.按教室照明设置情况和天然采光状况，每个照明开关所控制灯具数不应多于 3 个，除板书区域灯具外其他灯具应按列分组控制。是，合格 8.板书区域灯具应单独控制，开关安装在板书区域同侧。否，不合格 线路利旧，开关位置不能更改 9.灯具安装时，要注意避免对其他设备（如：监控摄像机、投影机、顶装空调）的遮挡。是，合格 10.如果光线受到建筑构件遮挡，应注意在限值内调整灯具的水平安装位置或降低灯具的安装高度。无遮挡，合格 11.安装风扇的教室中，出光口面应低于风扇叶面。是，合格 12.其他：无 13.工程安全要求 吊杆安装的灯具应采用不小于6mm 膨胀螺栓固定，预埋件承重能不低于灯具重量的 10 倍。采用6mm 膨胀螺栓固定，合格 14.灯具及其附件应安装齐全，并无损伤、变形、涂层剥落和灯罩破裂等缺陷。是，合格 15.开关面板及接线盒盒体安装完整、无破损变形，零件齐全；灯具接线牢固、接触良好 是，合格 16.墙面明线安装中导管管径大小和接线盒孔径相匹配，导管和接线盒连接紧密；是，合格 17.对施工中造成的墙面破损应修复。是，合格 18.其他：无 DB3201/XXXXX2020 23 表B.3 建设单 位核 查安 装要 求记 录表（教室 乙）核查编号：核查人：测量日期：共 页第 页 序号 类别 安装要求 检查结果 备注 1.顶部吊装要求 灯具距课桌面的最低悬挂高度为 1.7 m。悬挂高度为 1.65m，不合格 旧教学楼，层高受限 2.非嵌入式灯具应使用刚性吊杆安装，吊杆应与灯面垂直，不得倾斜，两杆间距偏差5 mm。合格 3.灯具排列采用长轴垂直于板书区域布置。是，合格 4.灯具对称安装，其横（纵）向中心轴线宜在同一直线上，偏斜不应大于 20mm。是，合格 5.其他：无 6.场景适配要求 教室应设遮光窗帘以防止直接眩光，板书区域书写面应以耐磨无光泽的材料制成以防止反射眩光。是，合格 7.按教室照明设置情况和天然采光状况，每个照明开关所控制灯具数不应多于 3 个，除板书区域灯具外其他灯具应按列分组控制。是，合格 8.板书区域灯具应单独控制，开关安装在板书区域同侧。否，不合格 线路利旧，开关位置不能更改 9.灯具安装时，要注意避免对其他设备（如：监控摄像机、投影机、顶装空调）的遮挡。是，合格 10.如果光线受到建筑构件遮挡，应注意在限值内调整灯具的水平安装位置或降低灯具的安装高度。无遮挡，合格 11.安装风扇的教室中，出光口面应低于风扇叶面。是，合格 12.其他：无 13.工程安全要求 吊杆安装的灯具应采用不小于6mm 膨胀螺栓固定，预埋件承重能不低于灯具重量的 10 倍。采用6mm 膨胀螺栓固定，合格 14.灯具及其附件应安装齐全，并无损伤、变形、涂层剥落和灯罩破裂等缺陷。是，合格 15.开关面板及接线盒盒体安装完整、无破损变形，零件齐全；灯具接线牢固、接触良好 是，合格 16.墙面明线安装中导管管径大小和接线盒孔径相匹配，导管和接线盒连接紧密；是，合格 17.对施工中造成的墙面破损应修复。是，合格 18.其他：无 DB3201/XXXXX2020 24 B.3.2 板书区 域照 度测 量：表B.4 建设单 位核 查板 书区 域照 明指标 记录 表（教室 甲）核查编号：测量日期：共 页第页 学校名称 教室名称 板书区域长/宽 板书灯数量 光源色温 大屏显示设备类型 教室甲 4.0m1.2m 3 5200K 短焦投影推拉绿板 显色指数（Ra）特殊显色指数（R9）初始照度平均值 照度均匀度 核查人员1签名 核查人员2签名 94 83 809lx 0.80 现场测量板书区域照度数据 DIALux软件生成板书区域平面图 1 2 3 4 5 6 7 8 990 989 889 880 926 926 867 794 9 10 11 12 13 14 15 16 934 957 841 781 804 872 809 819 17 18 19 20 21 22 23 24 823 815 840 845 690 689 650 680 25 26 27 28 29 30 31 32 726 730 667 680 690 667 测试结论：现场测量初始照度平均值 809lx,均匀度0.80，均高于限值。设计初始照度均值与实测初始照度均值对比，两者相差 21lx，偏差度合理。表B.5 建设单 位核 查板 书区 域照 明指标 记录 表（教室 乙）核查编号：测量日期：共 页第页 学校名称 教室名称 板书区域长/宽 板书灯数量 光源色温 大屏显示设备类型 教室乙 4.0m1.2m 3盏 4900K 投影机幕 显色指数（Ra）特殊显色指数（R9）初始照度平均值 照度均匀度 核查人员1签名 核查人员2签名 85 45 660lx 0.80 现场测量板书区域照度数据 DIALux软件生成板书区域平面图 1 2 3 4 5 6 7 8 603 608 583 613 661 662 614 602 9 10 11 12 13 14 15 16 624 588 758 795 779 827 878 880 17 18 19 20 21 22 23 24 825 756 759 748 532 536 559 574 25 26 27 28 29 30 31 32 602 607 589 572 545 530 测试结论：现场测量维持平均照度 660lx,均匀度0.80，均高于限值。设计初始照度均值与实测初始照度均值对比，两者相差 36lx，偏差度合理。DB3201/XXXXX2020 25 B.3.3 桌椅区 域照 度测 量，填写 下表：表B.6 建设单 位核 查桌 椅区 域照 明指标 记录 表（教室 甲）核查编 号：测量 日期：共 页第 页 学校名称 教室名称 桌椅区域长/宽 桌椅区域灯数 功率密度 光源色温 教室甲 6.0m6.84m 9盏 5.24 5200K 显色指数（Ra）特殊显色指数（R9）初始照度平均值 照度均匀度 核查人员1签名 核查人员2签名 94 83 578lx 0.78 现场测量桌椅区域照度数据 DIALux软件生成桌椅区域平面图 1 2 3 4 5 6 7 8 533 613 649 634 660 618 524 488 9 10 11 12 13 14 15 16 584 603 614 592 569 488 544 617 17 18 19 20 21 22 23 24 686 634 691 622 523 494 583 614 25 26 27 28 29 30 31 32 604 629 579 484 454 561 597 594 33 34 35 36 37 38 39 40 597 567 508 475 562 622 558 621 41 42 43 44 45 46 47 48 583 520 测试结论：现场测量初始照度平均值 578lx，均匀度 0.78，均高于限值。设计初始照度均值与实测初始照度均值对比，两者相差57lx，偏差度合理。DB3201/XXXXX2020 26 表B.7 建设单 位核 查桌 椅区 域照 明指标 记录 表（教室 乙）核查编 号：测量 日期：共 页第 页 学校名称 教室名称 桌椅区域长/宽 桌椅区域灯数 功率密度 光源色温 教室乙 5.0m6.13m 12 8.98 4900K 显色指数（Ra）特殊显色指数（R9）初始照度平均值 照度均匀度 核查人员1签名 核查人员2签名 85 45 431lx 0.74 现场测量桌椅区域照度数据 DIALux软件生成桌椅区域平面图 1 2 3 4 5 6 7 8 361 472 505 520 485 364 9 10 11 12 13 14 15 16 377 468 495 491 468 358 364 486 17 18 19 20 21 22 23 24 503 513 843 368 352 445 25 26 27 28 29 30 31 32 468 463 449 345 346 422 416 425 33 34 35 36 37 38 39 40 410 320 41 42 43 44 45 46 47 48 测试结论：现场测量初始照度平均值 431lx，均匀度 0.74，均高于限值。设计初始照度均值与实测初始照度均值对比，两者相差29lx，偏差度合理。DB3201/XXXXX2020 27 B.4 验收报 告表 表B.8 南京市 中小 学幼 儿园 教室 照明项 目验收报 告表（教 室甲）项目名称：验收日期：共 页第 页 序号 验收项目 检查内容 结果 备注 1 产品证书及检测报告（厂商提供）产品合格证 符合 已提供检测报告 2 3C 认证证书 符合 已提供检测报告 3 光电色报告 符合 已提供检测报告 4 6000 小时及以上光通量维持率报告 符合 已提供检测报告 5 无闪烁危害报告 符合 已提供检测报告 6 无蓝光危害报告 符合 已提供检测报告 7 安装过程性资料 主料开箱记录单 符合 已提供 8 隐蔽部位现场见证单 符合 无隐蔽部位 9 变更签证单 符合 无变更 10 施工进度表 符合 已提供 11 施工人员（设备）投入一览表 符合 已提供 12 施工质量（安全）管理制度 符合 已提供 13 竣工图纸 灯具定位平面图 符合 已提供 14 灯具安装电路图 符合 已提供 15 预验资料 建设单位核查记录 符合 已提供 16 现场蓝光危险等级报告 符合 已提供 17 现场无频闪报告 符合 已提供 18 现场统一眩光值检测报告 符合 已提供 19 实验室灯具抽样检测报告 符合 已提供 20 项目现场验收 现场顶部吊装抽查 符合 21 现场场景适配抽查 符合 22 成品安全抽查 符合 23 常规性能指标抽查 符合 24 学校满意度 满意 整体评价 各项指标均符合标准要求 验收组组长：验收组成员：DB3201/XXXXX2020 28 表B.9 南京市 中小 学幼 儿园 教室 照明项 目验收报 告表（教 室乙）项目名称：验收日期：共 页第 页 序号 验收项目 检查内容 结果 备注 1 产品证书及检测报告（厂商提供）产品合格证 符合 已提供检测报告 2 3C 认证证书 符合 已提供检测报告 3 光电色报告 符合 已提供检测报告 4 6000 小时及以上光通量维持率报告 符合 已提供检测报告 5 无闪烁危害报告 符合 已提供检测报告 6 无蓝光危害报告 符合 已提供检测报告 7 安装过程性资料 主料开箱记录单 符合 已提供 8 隐蔽部位现场见证单 符合 无隐蔽部位 9 变更签证单 符合 无变更 10 施工进度表 符合 已提供 11 施工人员（设备）投入一览表 符合 已提供 12 施工质量（安全）管理制度 符合 已提供 13 竣工图纸 灯具定位平面图 符合 已提供 14 灯具安装电路图 符合 已提供 15 预验资料 建设单位核查记录 符合 已提供 16 现场蓝光危险等级报告 符合 已提供 17 现场无频闪报告 符合 已提供 18 现场统一眩光值检测报告 符合 已提供 19 实验室灯具抽样检测报告 符合 已提供 20 项目现场验收 现场顶部吊装抽查 符合 21 现场场景适配抽查 符合 22 成品安全抽查 符合 23 常规性能指标抽查 符合 24 学校满意度 满意 整体评价 除灯具安装高度和单个开关控制数外，各项指标均符合标准要求 验收组组长：验收组成员：DB3201/XXXXX2020 29 A C 附 录 C（资料 性附 录）照明测 量项 目及 方法 C.1 测量项 目 本标准规定需要测量的项目见表C.1。表C.1 学校照 明指 标现 场测 量一 览表表 检测项目 检测依据 检测设备 设备精度要求 测量工作环节 企业自验 建设单位核验 委托检测机构抽测 初始平均照度值 GB/T 5700-2008 光照度计 准确度等级不低于一级 均匀度 计算器 无 显色指数（Ra）光谱辐射计 符合国家要求 特殊显色指数（R9）光谱辐射计 光源色温 光谱辐射计 功率密度 功率计 准确度等级不低于 0.5 级的数字功率计 统一眩光值(UGR)GB 50034-2013 眩光测量仪 符合国家要求 闪烁 GB/T 31831-2015 频闪测量仪 蓝光危险类 GB/T 36005-2018 GB/T 20145-2006 便携式蓝光测试仪 符合 GB/T 34075-2017 的4.2 中的要求 C.2 测量一 般要 求 C.2.1 宜在额定电压下进行照明测量。DB3201/XXXXX2020 30 C.2.2 照明测量应在没有天然光及其他非被测光源影响下进行。C.2.3 应排除杂散光射入光接受器，并应防止各类人员和物体对光接受器造成遮挡。C.2.4 在现场进行照明测试前，三基色荧光灯具的光源累计燃点时间宜在100 h以上。C.2.5 在现场进行照明测试时，三基色荧光灯具应在燃点40min后进行;LED灯具应在燃点 15min后进行。C.3 初始平 均照 度值 的测 量 C.3.1 桌椅区域照度的测量点布置 测量室内照度时，教室桌椅区域照度的测量区域:横线以最前排课桌前沿离黑板水平距离 2.2m 画一条直线，以此直线为基准线向后排每间距 1 m画一条直线，直到不足 1 m为止；竖线第一条线距左墙面的距离是教室的宽度除以 2，然后将得到的数值小数点左边划为 0，加上 0.5m；再以此直线为基线向右排每间隔 1 m 画一条直线，直到不足 1 m为止；画出的 1 m1 m 的正方形网格为测量区域，网格中心位置为测量点，如图 C.1 所示。测量点高度应取桌面或距地面 0.75 m高的水平面为工作面。图 C.1 桌椅区 域布 点示 意图 C.3.2 板书区 域照 度的 测量 点布 置 板书区域以长度 4m，高度 1.2m 为参考平面，绘制 0.4m0.4m 正方形网格，共 103 个网络，其网格中心位置为测量点，如图C.2所示。当板书区域有电子白板（投影幕、液晶显示器）等显示设备时，参考平面不含多媒体显示终端所占面积。DB3201/XXXXX2020 31 图 C.2 板书区 域布 点 示意图 C.3.3 测光及 记录 C.3.3.1 使用光照度计在测量点位置上逐点测量，桌椅区域测量时光照度计的光接受器应平放在桌面或距地面 0.75 m高的水平面上；板书区域测量时光接受器平放在书写板水平面上。C.3.3.2 测量记录表格,参见附录A.1、A.2。C.4 维持平 均照 度计算 初始平均照度按式（C.1）计算：=i avEN ME11.(C.1)式中：1 avE 初始平均照度，单位为勒克斯（lx）；iE 在第 i个测点上的照度，单位为勒克斯（lx）；M 纵向测点数；N 横向测点数。理论维持平均照度按式（C.2）计算：8.01 2=av avE E.(C.2)式中：1 avE 初始平均照度，单位为勒克斯（lx）；2 avE 理论维持平均照度，单位为勒克斯（lx）。C.5 均匀度0U 测量 计算 照度均匀度按式（C.3）计算：DB3201/XXXXX2020 32 1min0avEEU=.(C.3)式中：0U 照度均匀度；minE 最小照度，单位为勒克斯（lx）；1 avE 初始平均照度，单位为勒克斯（lx）。C.6 显色指 数 C.6.1 测量方 法 C.6.1.1 教室的显色指数（Ra）、特殊显色指数（R9）采用符合要求的光谱辐射计测量；C.6.1.2 桌椅区域测量时光谱辐射计的光接受器放置于每一盏灯具正下方课桌面或距地面 0.75 m高的水平面上，板书区域测量时光接受器平放在书写板水平面上。C.6.2 显色指 数计 算 显色指数按式（C.4）计算，特殊显色指数按式（C.5）计算：=ia aRnR1.(C.4)式中：aR 显色指数数值；iaR 在第 i个测点上的显色指数数值；n 测量点数量。=iRnR9 91.(C.5)式中：9R 特殊显色指数数值；iR9在第 i个测点上的特殊显色指数数值；n 测量点数量。C.7 光源色 温 DB3201/XXXXX2020 33 C.7.1 测量方 法 教室的光源色温采用符合要求的光谱辐射计按C.6.1.2标定点测量。C.7.2 光源色 温计 算 光源色温按式（C.6）计算：=iTnT1.(C.6)式中：T 光源色温数值；iT 在第 i个测点上的光源色温数值；n 测量点数量。C.8 功率密 度的 测量 计算 采用符合要求的功率计测量对教室内所有教室灯具（黑板灯除外）的实际功耗进行测量，测量点功率记录为iP（i=1，2，n），功率密度按式（C.7）计算：SPLPDi=.(C.7)式中：LPD 照明功率密度，单位为瓦特每平方米（W/m2）；iP 被测量教室中的第 i单个照明灯具的输入功率，单位为瓦特（W）；S 被测量照明场所面积，单位为平方米（m2）。C.9 统一眩 光值(UGR)C.9.1 测量要 求 坐姿观测者眼睛的高度应取 1.2m，位于教室后墙面中点，视线应水平朝前观测；站姿观测者眼睛的高度应取 1.5m，位于教室前墙面中点（教师常站立的位置），视线应水平朝前观测。C.9.2 统一眩 光值(UGR)的计算 当灯具发光面积为0.005m2到1.5m2之间，统一眩光值（UGR)应按式（C.8）进行计算：=2225.081PLLg UGRab.(C.8)式中：DB3201/XXXXX2020 34 bL 背景亮度（cd/m2)；每个灯具发光部分对观察者眼睛所形成的立体角（图 C.3 a）（sr)；aL 灯具在观察者眼睛方向的亮度（图 C.3 b）（cd/m2)；P 每个单独灯具的位置指数。(a)灯具与观察者关系示意图（b）灯具发光中心与观察者眼睛连线方示意图 图C.3 统一 眩光 值计 算参 数示意 图 1灯具发光部分；2观察者眼睛方向；3灯具发光中心与观察者眼睛连线；4观察者；5灯具发光表面法线 C.10 闪烁测 量 C.10.1 测量要 求 依据 GB/T 31831-2015进行闪烁测量和计算，波动深度要求见表C.2。表C.2 波动深 度要 求 波动频率 f 波动深度 FPF 限值/%f9 Hz FPF0.288 9 Hzf3125 Hz FPFf0.08/2.5 f3125 Hz 无限制 C.10.2 闪烁测 量计 算 波动深度按式（C.9）计算：()()B A B A FPF+=%100.(C.9)式中：FPF 波动深度；A 在一个波动周期内光输出的最大值；DB32
