住宅小区及商住楼光纤网络接入规范DB3302／T 1049-2018.pdf

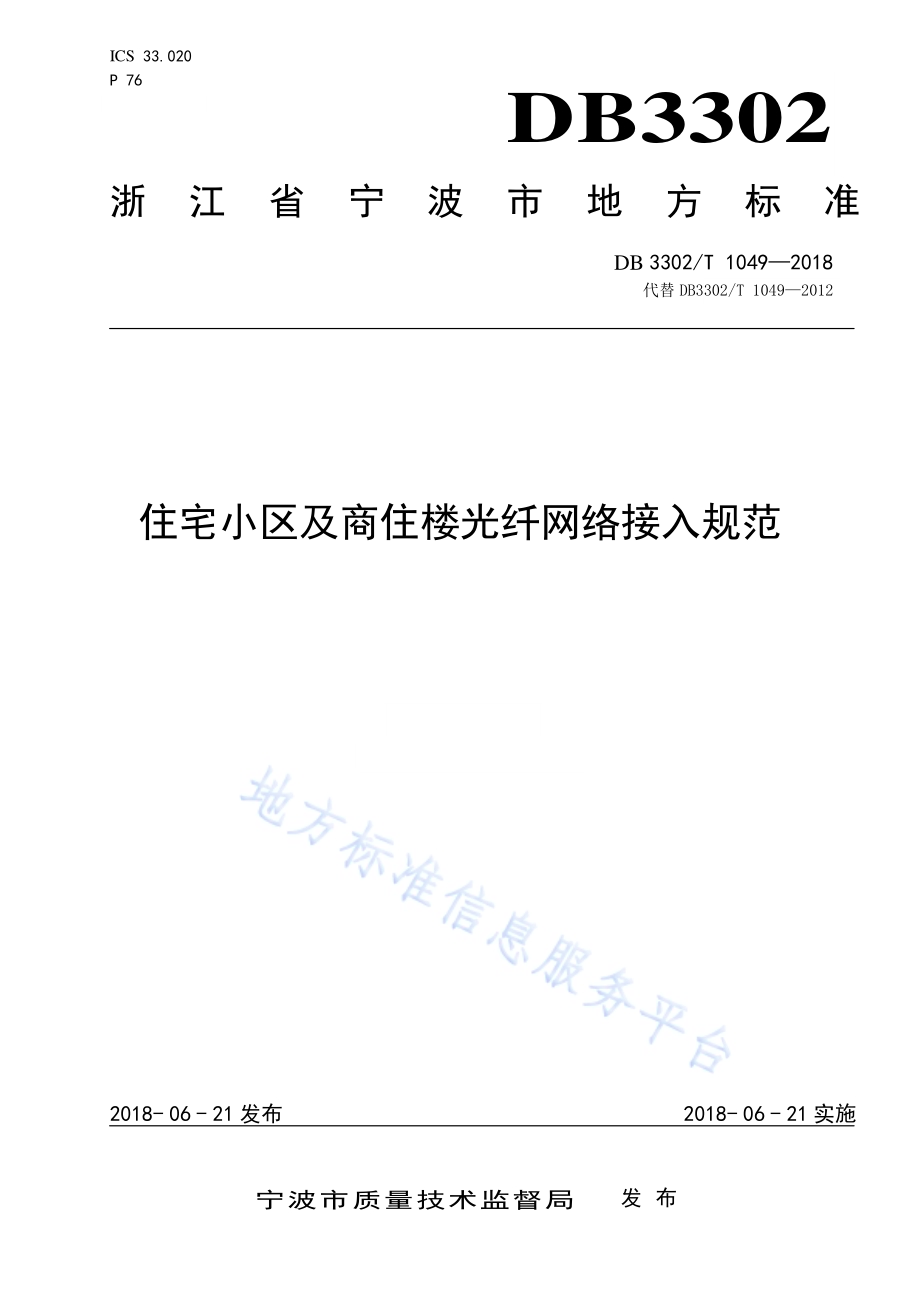

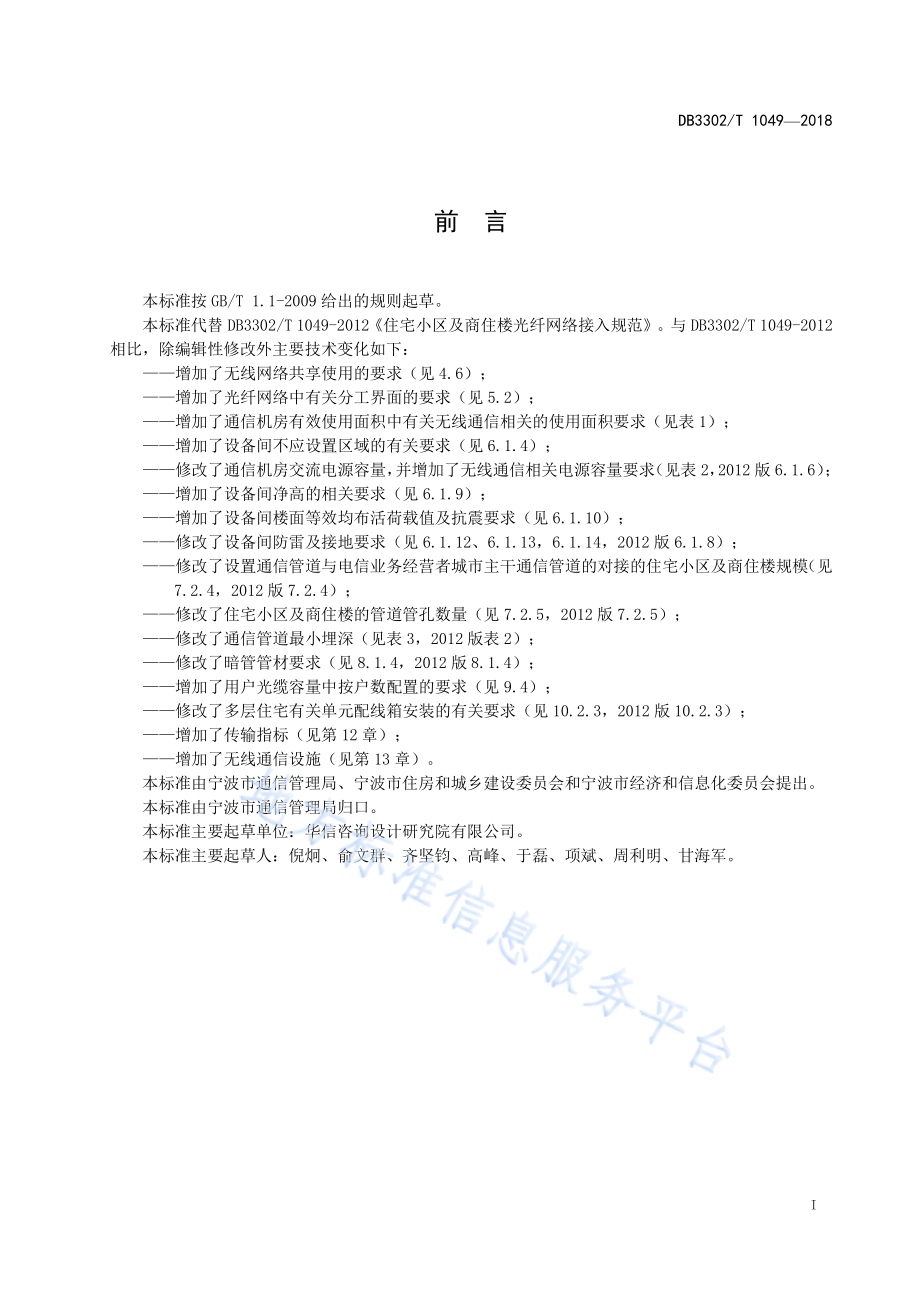

ICS 33.020 P 76 DB3302 浙江省宁波市 地 方 标 准 DB 3302/T 1049 2018 代替 DB3302/T 1049 2012 住宅小区 及商住楼 光纤网络 接入规范 2018-06-21 发布 2018-06-21 实施 宁 波 市 质 量 技 术 监 督 局 发布 DB3302/T 1049 2018 I 前 言 本标准 按GB/T 1.1-2009 给出的 规则 起草。本标准 代 替DB3302/T 1049-2012 住宅 小区 及商 住楼 光纤网 络接 入规 范。与 DB3302/T 1049-2012相比，除编 辑性 修改 外主 要技术 变化 如下：增加了 无线 网络 共 享 使用 的要求（见4.6）；增加了 光纤 网络 中有 关分 工界面 的要 求（见5.2）；增加了 通信 机房 有效 使用 面积中 有关 无线 通信 相关 的使用 面积 要求（见 表 1）；增加了 设备 间 不 应设 置 区 域的有 关要 求（见6.1.4）；修改了 通信 机房 交流 电源 容量，并增 加了 无线 通信 相 关电源 容量 要求（见 表 2，2012 版6.1.6）；增加了 设备 间净 高 的 相关 要求（见6.1.9）；增加了 设备 间楼 面等 效均 布 活荷 载值 及抗 震要 求（见 6.1.10）；修改了 设备 间防 雷及 接地 要求（见 6.1.12、6.1.13，6.1.14，2012 版6.1.8）；修改了 设置 通信 管道 与电 信业务 经营 者城 市主 干通 信管道 的对 接的 住宅 小区 及商住 楼规 模（见7.2.4，2012 版7.2.4）；修改了 住宅 小区 及商 住楼 的管道 管孔 数量（见 7.2.5，2012 版7.2.5）；修改了 通信 管道 最小 埋深（见 表 3，2012 版表 2）；修改了 暗管 管材 要求（见8.1.4，2012 版8.1.4）；增加了 用户 光缆 容量 中按 户数配 置的 要求（见 9.4）；修改了 多层 住宅 有关 单元 配线箱 安装 的有 关要 求（见 10.2.3，2012 版10.2.3）；增加了 传输 指标（见 第 12 章）；增加了 无线 通信 设施（见 第13 章）。本标准 由 宁 波市 通信 管理 局、宁 波市 住房 和城 乡建 设委员 会 和 宁波 市经 济和 信息化 委员 会 提 出。本标准 由宁 波市 通信 管理 局 归口。本标准 主要 起草 单位：华 信咨询 设计 研究 院有 限公 司。本标准 主要 起草 人：倪炯、俞文 群、齐坚 钧、高峰、于磊、项 斌、周利 明、甘海军。DB3302/T 1049 2018 1 住 宅小区 及商住楼 光纤网 络接入规 范 1 范围 本标准 规定 了住 宅小 区及 商住楼 光纤 网络 接入 规范 的术语 和定 义、一 般规 定、光纤网 络、设 备间 和电信间 设置、地 下通 信管 道设置、配 线管 网设 置、用户光 缆设 置、单元 配线 箱设置、入 户光 缆设 置、传输指标 和 无 线通 信设 施。本标准 适用 于城 镇新 建住 宅小 区 及商 住楼 有线 光纤 网络 和 无线 通信 设施 设置。新建商 务办 公楼 宇 和改、扩 建的 住宅 小区 及商 住楼可 参照 执行。2 规范性 引用 文件 下列文 件对 于本 标准 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 标准。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 标准。GB 8702 电 磁环 境控 制限 值 GB 50038 人民 防空 地下 室 设计规 范 GB 50057 建筑 物防 雷设 计 规范 GB 50311 综合 布线 系统 工 程设计 规范 GB 50343 建筑 物电 子信 息 系统防 雷技 术规 范 GB 50352 民用 建筑 设计 通 则 GB/T 50605 住 宅区 和住 宅 建筑内 通信 设施 工程 设计 规范 GB 50689 通信 局（站）防 雷与接 地工 程设 计规 范 GB 50846 住宅 区和 住宅 建 筑内光 纤到 户通 信设 施工 程设计 规范 GB 50981 建筑 机电 工程 抗 震设计 规范 YD/T 1258（所 有部 分）室内光 缆系 列 YD/T 1313 宽带 接入 用综 合配线 箱 YD 5003 通 信建 筑工 程设 计规范 YD 5007 通 信管 道与 通道 工程设 计规 范 YD/T 5072 通信 管道 工程 施工监 理规 范 YD/T 5120 无线 通信 系统 室内覆 盖工 程设 计规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 住宅小 区 由城市 道路 以及 自然 支线（如河 流）划分，并 不为 交 通干道 所穿 越的 完整 居住 地段。住宅 小区 一 般设置一 整套 可满 足居 民日 常生活 需要 的基 层专 业服 务设施 和管 理机 构。3.2 DB3302/T 1049 2018 2 商住楼 使用性 质为 商、住两 用的 综合性 大楼，一 般底 层（或数层）为 商场、商 店、商 务用房，其 余为 住 宅。3.3 设备间 在小区 内，集 中供 电信 业 务经营 者 安 装通 信设 备的 公共技 术用 房。根 据用 途 可分为：通信 机房 和配线交接 间。3.4 电信间 住宅建 筑区域 内 放置 配线 设备并 进行 线缆 交接 的专 用空间。3.5 用户接 入点 多家电 信业 务经 营者 共同 接入的 部位，是 电信 业务 经营者 与住 宅建 设方 的工 程界面。3.6 地下通 信管 道 住宅小 区及 商住 楼红 线范 围内预 埋管 道中 供通 信布 缆使用 的通 道，由管 道、人(手)孔、工作 坑、建筑楼群 引入 管和 引上 管等 组成。3.7 配线管 网 住宅小 区及 商住 楼内 供布 放光缆 使用 的通 道，由室 内 垂直、水平 弱电 桥架(线槽)和预埋 暗管 等组 成。3.8 用户光缆 用户接 入点 配线 设备 至单元 配线 箱之 间连 接的 光缆。3.9 单元配 线箱 安装在 建筑 物内 完成 用户 光缆与 汇聚、跳 接的 配线 设备。3.10 入 户光缆 从单元 配线 箱至 用户 家居 配线箱 之间 的皮 线光 缆。3.11 家居配 线箱 安装在 住户 室内 为实 现语 音、数 据、多媒 体等 通信 业务接 入的 设备。3.12 光纤网 络 利用光 在光 纤介 质中 传播 时具有 的频 带宽、损耗 低、抗干扰 能力 强等 特性 组建 的，以光 纤为 介质 的网络。3.13 无线通 信设 施 由 无线 通信 信号 的接 收、发射及 传输 等设 施组 成，用以实 现无 线通 信信 号在 建筑物 或者 特定 区 域 内覆盖。4 一般规 定 DB3302/T 1049 2018 3 4.1 住宅小 区及 商住 楼应 预留 公共 设 备间，预 敷设 地下 通信管 道、配线 管网、单 元配线 箱、家居 配线箱、用 户光 缆、入户 光缆 及 无线通 信设 施 配 套设 施，满 足多家 电信 业务 经营 者 的 接入和 业务 开展 的要 求。4.2 住宅小 区及 商住 楼预 留的 各类公 共 设 备间 应符 合 GB 50846、YD 5003 的 规定。4.3 住宅小 区及 商住 楼 配 线管 网 应满 足住 户终 期配 线需 求。配 线管 网 的 敷设 应具 有良好 的连 通性，一次敷设 完成。4.4 住宅小 区及 商住 楼配 线光 缆、宜 采用 交接 配线 方式，一次 性布 放完 成。4.5 住宅小 区及 商住 楼 配 线管 网 建设 应符 合GB 50846、GB 50311、YD 5007 的规 定。4.6 住宅小 区及 商住 楼配 线管 路在满 足用 户光 缆布 放需 求的前 提下，宜 提供 给 无 线 通信设 施共享使用。4.7 住宅小 区及 商住 楼 配 线管 网 应与 主体 建筑 同步 设计 和施工，建 设材 料应 符合 国家相 关标 准规定。4.8 设备间、电 信间 等通 信专 用机房 应确保 电 信业 务经 营者正常 使用，不得 放置 其他无 关设 施。5 光纤网 络 5.1 网络架构 为满足 多家 电信 业务 经营 者 公平 的接 入 和 开展 业务，根据 建筑 布局 以及 通信 网络总 体规 划，将用户接入点 设置 在设 备间，采用 设备 间 汇 聚的 方式 将光 纤接入 住宅 小区 及商 住楼，各 电 信业 务经 营 者 在 设备间设置 通信 设备，并 与住 宅小区 及商 住楼 中 设 备间 内的总 配线 架内 光缆 跳纤 适配器 模块 架互 通，供 用 户通过线 缆跳 接方 式自 由选 择 电信 业务 经营 者。光纤网 络架 构见 图1。图1 光纤网 络架 构 5.2 分工界 面 住宅建 筑通 信设 施工 程建 设 应符 合以下 规定：a)用户接 入点 交换 局侧 以外 的配线 设备 及主干 光 缆，由电信 业务 经营 者负 责建 设；b)用户接 入点 用户 侧以 内配 线设备、用 户光 缆及 户内 家居配 线箱、终 端盒、信 息 插座、用户 线缆，由住宅 建设 方负 责建 设；c)住宅区 内通 信管 道及 住宅 建筑内 配线 管网，由 住宅 建设方 负责 建设。5.3 光纤接 入模 式 光纤接 入采 用 光 纤到 户（Fiber to The Home，FTTH）模式和 光纤 到办 公室（Fiber to The Office，FTTO）模式，住 宅小 区及 商住楼 可根 据建 筑布 局以 及通信 网络 建设 需求 进行 选择：DB3302/T 1049 2018 4 a)FTTH 模式 是将 光网 络单 元(Optical Network Unit，ONU)安 装在 用户 家中 的一 种 网络接 入方 式，是光接 入中 最靠 近家 庭用 户的光 接入 网应 用类 型（见附 录 A.1）：1)用户光 缆从 设备 间 光 纤配 线架敷 设至 单元 配线 箱，并成端 在光 纤跳 接适 配器 模块上，经 入户光缆 与用 户 侧 ONU 相连；2)用户光 缆 经 配线 管网 敷设 至 家居 配线 箱；3)入户光 缆 按 每户 两根 单芯 皮线光 缆的 标准 配置，并 在 家居 配线 箱内预留 1m 2m；4)ONU 安 装在 家居 配线 箱 内，通过 室内 布线 系统 提供 语音、数据 等业 务。b)FTTO 模式 是将 ONU 安装 在 用户办 公室 内的 一种 网络 接入方 式，是光 接入 中最 靠近商 务用 户 的光接入 网应 用类 型（见附 录 A.2）：1)将ONU 安装 在用 户办 公室 内，从 设备 间 光 纤配 线架 敷设用户 光 缆到 单元 配线 箱，再 从 单 元配线箱 引出 入户 光缆 至用 户办公 室，在用 户端 安 装ONU；2)通过室 内布 线系 统提 供语 音、数 据等 业务。6 设备间 和电 信间 设置 6.1 设备间 设置 6.1.1 设备间 的设 置应 符 合 GB 50846、YD 5003 的规 定。6.1.2 设备间 的形 状和 空间 布局 应规整，最 小宽 度应 不小 于单列 常规 设备 安装 和维 护所需 最小 空间。设备间 的有 效使 用面 积应 符合 表 1 的 规定。表1 设备间 有效 使用 面积 建筑规模 设备间有效面积（m2）独立机房 有线无线通信 综合设备间 有线通信 无线通信 住宅小区:以用户规模计（户）1 000 25 20 35 1 001 2 000 35 25 45 2 001 5 000 50 35 60 商住楼:以大楼建筑面积计（m2)30 000 40 30 60 30 001 50 000 60 35 80 50 001 70 000 80 40 100 6.1.3 住宅小 区 的 用户 规模 大于5 000 户 或商 住楼 的 建 筑 面积大于 70 000m2时，应 根据建 筑群 分布 情况设置 多个 设备 间，单个 设备间 有效 使用 面积 应符 合表 1 的规 定。6.1.4 设备间 宜设 置在 建筑 群的 中心区 域，靠近 物业 管理 中心机 房，宜选 择在 建筑 物地面 一层 不易 受淹处，应方 便搬 运设 备的 车辆进 出和 通信 管道 的接 入。如 条件 不具 备，也可 设置在 地下 一层，但应进行防水处 理并 设置 排水 设施。6.1.5 进出设 备间 孔洞 应采 用防 火材料 封堵 并作 防水 处理。6.1.6 设备间 不应 设置 在变 压器 室、配 电室 等强 电磁 干扰 场所的 楼上、楼 下或 隔壁 房间。6.1.7 设备间 电源 应按 住宅 小区 及商住 楼最 高用 电等 级 由 公变引入，采用 AC 380V 电源，TN-S 接 地系统，容 量负 荷应 符合 住宅 小区及 商住 楼通 信规 划要 求，各 电信 业务 经营 者 用 电单独 计量。6.1.8 设备间 交流 电源 容量 应符 合表2 的规 定。表2 设备间 交流 电源 容量 DB3302/T 1049 2018 5 建筑规模 设备间市电容量（单位：Kw）备注 独立机房 有线无线通信 综合机房 有线通信 无线通信 住宅小区:以用户规模计（户）1 000 10 20 30 引入市电宜采用不低于二级负荷供电要求 以上每增加 1000 增加 5 增加 5 增加 10 商住楼:以大楼建筑面积计（m2)30000 15 25 40 以上每增加 10000 增加 5 增加 5 增加 10 6.1.9 设备间 净高 不宜 2600mm，层 高4200mm 时 宜做 防 火隔热 吊顶，机 房门 净高 不宜2200mm、门净宽宜 不1000mm。6.1.10 设备间 楼面 等效 均布 活荷 载值 应 6KN/m2。设 备间 的抗震 应满 足 GB 50981 的 要求，安全 等级为二级，耐 火等 级不 应低 于二级。6.1.11 设备间 应设 置普 通照 明和 备用照 明，并提 供不 少于 三个 220V、16A 单相 三孔 电源插 座。6.1.12 设备间 的防 雷和 接地 设计 应符 合 GB 50057、GB 50343 和 GB 50689 的有 关规 定。6.1.13 设备间、桥 架爬 梯、馈线 缆等设 备设 施的 防雷、接 地保护 设计 应符 合 GB 50689 要 求。6.1.14 设备间 宜采 用联 合接 地方 式，设 置等 电位 接地 端子 板 供各 电信 业务 经营 者共 同使用，端子板应为400mm 100mm 5mm 的铜排，并 预留 不少 于 8 个的螺 孔以 便连 接，接地 电阻应 10。6.1.15 设备间 应预 留安 装空 调所 需的孔 洞及 空调 室外 机安 装位置，并 预留 冷凝 水排 放途径。6.2 电信 间 6.2.1 住宅小 区 的 用户 规模 1 000 户 时，可不 单独 设置 电信 间，设备 间 可 同时 兼做 电信间；1 000户及 以 上的 多层 住宅 小区 应 根据 建筑 群分 布情 况 以1 000 户为 单位 设置 多个 电信 间，多 幢多 层住 宅楼 可共用一 个电信 间，单 个电信 间使 用面 积应15m2。6.2.2 商住楼 每幢 单体 楼都 应设 置 电信 间，电信 间使 用面 积 应15m2；设 备间 所在 大楼可 不单 独设 置电信间，设 备间 可同 时兼 做 电信 间。6.2.3 别墅群 可不 单独 设置 电信 间，设 备间 可同 时兼 做电信 间。7 地下通 信管 道设置 7.1 一般要 求 7.1.1 通信管 道的 走向 和组 群方 式应与 各 电 信业 务经 营者 城市主 干通 信管 道和 其他 地下管 线规 划相 适应。7.1.2 通信管 道应 在建 筑红 线适 当处设 置人（手）孔，管 孔数应 能满 足住 宅小 区及 商住楼 规划 终期 通信容量 需求，并 预留 维护 备用管 孔。7.1.3 通信管 道应 距 设 备间 较近 一侧，与各 电信 业务 经营 者 城市 主干 通信 管道 和各 建筑物 通信 引入 管道或引 上管 相衔 接。7.1.4 建筑物 引出 的通 信管 道应 采取可 靠的 防水 措施。进 出建筑 物的 管道 穿越 房屋 承重墙 时，必须 与房屋结 构分 离，管道 不得 承 受墙 重的 压力。7.2 地下通 信管 道配置 7.2.1 通信管 道宜 采用 塑料 管，可选 择 PE 塑料 管或 单孔 双 壁波纹 式塑 料管，在 穿越 主要道 路和 特殊 地段时应 采用 钢管，具 体可 根据使 用的 需要 选择 管材。DB3302/T 1049 2018 6 7.2.2 通信管 道的 材料 及规 格应 符合下 列规 范：主干管 道：应采 用外 径 为100mm 110mm 的塑 料管；单元引 入管：应 采用 外径 为50mm 的 钢管；穿越主 要道 路和 特殊 地段 时：应 采用 外径 为 100mm 110mm 的 钢管。7.2.3 通信管 道与 电信 业务 经营 者 城市 主干 通信 管道 的对 接管孔 数量 应4 孔。7.2.4 用户规 模 500 户的 住宅 小区或 建筑 面积 20 000m2的商住 楼，通信 管道 与 电 信业务 经营 者 城市主干 通信 管道 的对 接应 2 处，每 处管 孔数 量 4 孔。7.2.5 住宅小 区及 商住 楼的 管道 管孔数 量应 符合 如下 要求：多层住 宅小 区：主干 管道 应敷设 3 孔，单元 引入 管应敷 设 2 孔；高层住 宅小 区：主干 管道 应敷设 2 孔，单元 引入 管应敷 设 1 孔。7.2.6 多层住 宅小 区应 以单 元为 单位建 手孔，当单 元与手 孔之间 引入 段距 离 3m 时 应设过 渡手 孔。高层建筑 的引 入段 应根 据楼 内引出 管位 置设 置相 应手 孔。7.2.7 别墅内 家居 配线 箱 至 室外 手孔应 敷设 1 孔钢 管，管孔外 径 50mm。7.3 地下通 信管 道敷设 7.3.1 住宅小 区及 商住 楼通 信管 道应采 用地 下埋 设方 式，施工应 满 足 YD/T 5072 的 规定。7.3.2 通信管 道在 敷设 时和 其他 地下管 线及 建筑 物之 间最 小净距 应符 合 YD 5007 的 规定。7.3.3 管道最 小埋 深应 符合 表 3 的规定。表3 管道最 小埋 深 单位为 米 管材类别 区域 绿化带（草坪、花坛）人行道下 车行道下 塑料管a 0.5 0.7 0.8 钢管 0.3 0.5 0.6 a 最小埋深无法满足要求时，应采用混凝土包封或钢管等保护措施。注：管道最小埋深指管道的顶面至路面的距离。8 配线管 网设置 8.1 多层住 宅楼 和别 墅群 8.1.1 多层住 宅楼 每住 宅单 元形 成 相对 独立 的 配 线管 网（以下简 称暗 管），并 配有 单元配 线箱 引出 钢管。8.1.2 别墅群 每栋 别墅 形成 相对 独立的 暗管，并 配有 家居 配线箱。家 居配 线箱 应设 置在别 墅一 层或 负一层便 于与 别墅 外手 孔连 通位置。8.1.3 多层住 宅楼 的入 户段 暗管 应从单 元配 线箱 敷设 至每 户室内 家居 配线 箱，垂直 暗管应 根据（1 3）层3 根、（47）层2 根 的标准 预埋，暗 管外 径 25mm；入户 水平 段暗 管每 户 预埋 2 根，暗 管外 径 20mm。每层 应设 置过 线箱（盒）。8.1.4 暗管应 采 用JDG 管或 低烟 阻燃PVC 管，管 口和 内壁 都应平 整、光滑。暗 管安 装固定 后，管内 应及时穿 放光 缆引 线，引线 应用直 径 为1.5mm 镀锌 铁 线或尼 龙线（每 根暗 管内 只能穿 放一 条引 线）。采用金属 管时 应有 良好 的接 地和等 电位 连接。8.1.5 暗管不 宜穿 越建 筑物 的沉 降缝或 伸缩 缝。如不 可避 免穿越 沉降 缝或 伸缩 缝时，应作 沉降 或伸 缩处理。穿越 人防 设施 时应 符合 GB 50038 的规 定。DB3302/T 1049 2018 7 8.1.6 暗管的 敷设、管 径利 用率 应符 合 GB 50846、GB/T 50605 的规定。8.2 高层住宅 8.2.1 高层住宅 暗 管的 设置 除符 合 8.1 的规 定外，还 应将 水平暗 管汇 集到 所属 电缆 弱电井(弱 电间)内的单元 配线 箱。入户 水平 段暗管 每户 预埋 2 根，管孔外 径 20mm。8.2.2 弱电井(弱 电间)内 应 设置 通信（有线 及 无 线通 信设 施）专 用桥 架，预留 维修 区，严禁 与 煤气、电力、热力 管线 合用，并 做好防 火隔 离措 施。8.2.3 通信桥 架应 有良 好的 接地 和等电 位连 接。8.2.4 地下室 水平 桥架 及弱 电井 垂直桥 架 应 采用 300mm 100mm 以上 的桥 架；楼层 水 平桥架 应采用 200 mm100mm 以上 的桥 架；水平支 路管 路暗 埋应 满 足8.1.4 的规 定。8.2.5 高层住 宅 应 预留 设备 间至 楼顶的 管路 通道，用 于 无 线通信 设施 线缆 布放。8.3 入户配 线管 网的 敷设 入户配 线管 网的 敷设 应符 合 YD 5007 和 GB 50311 的 规定，具有 良好 的连 通性，与其 他管 线的 最 小间距应 符合 表4 的规 定。表4 入户配 线管 网与 其他 管线 的最小 间距 单位为毫米 其他管线 电力线路 压缩气管 给、下水管 热力管（不包封）热力管（包封）煤气管 平行净距 200 150 150 500 300 300 交叉净距 100 20 20 500 300 20 9 用户 光 缆设 置 9.1 用户 光 缆应 直接 从 设 备间 或电信 间内 的交 接设 备布 放至对 应的 单元 配线 箱。交接设 备在 室内 放置时，宜 采用 柜架 式或 墙挂 式配线 架；室外 放置 时，应采用 户外 落地 型交 接箱。并注 意防 潮防 腐，进 出 光缆的管 孔和 空余 管孔 等均 应堵塞 严密。9.2 户外落 地型 交接 箱的 设置 应 方便 设备 的日 常维 护和 检修，且进 出线 缆方 便并 不易受 到人 为破 坏的地方，也不 应影 响到 小区 居民的 日常 生活。同 时小 区内部 的监 控系 统又 能对 其进行 有效 的监 控。9.3 住宅小 区及 商住 楼布 放的 通信光 缆应 采用 低烟 无卤 阻燃型 光缆。9.4 用户 光 缆容 量应 满足 覆盖 区域所 有 住 户的 接入 需求，按住 户数 的1.2 倍1.5 倍配 置。10 单元配 线箱 设置 10.1 一般要 求 10.1.1 单元配 线箱 可釆 用暗 装壁 龛或明 装墙 挂式，箱 体容 量 应能满 足 覆 盖区 域用 户光 缆及入 户光缆容量。10.1.2 单元配 线箱 样式、色 彩应 与周围 环境 协调，且 箱体 有明显 的通 信专 用字 符和 编号。10.1.3 单元配 线箱 安装 位置 应预 留等电 位接 地端 子 与 建筑 物地网 相连，接 地电 阻应 10。10.2 住宅小 区单 元配 线箱 10.2.1 多层住 宅应 在每 住宅 单元 内设置 单元 配线 箱，高层 住宅根 据实 际住户 数 设置 多个单 元 配 线 箱。10.2.2 单元配 线箱 容量 应根 据住户 实际 规模 按 12 n（n 为 正整数）户 进行 配备。DB3302/T 1049 2018 8 10.2.3 单元配 线箱 的安 装位 置和 高度应 不影 响人 员进 出、不易受 外界 干扰、比 较安 全隐蔽 的地 方：多层住 宅：应 放 置在 一楼 起步楼 梯侧 的墙 面内，且 不应 越 过住 户的 产权 分界 线，并应满 足 结 构的安全 要求。安装 位置 距 单元门 应1.0m，壁嵌 式 箱体底 边距 地不 宜 1.5m，墙 挂式 箱体 底面距地不 宜 1.8m；高层住 宅：可放 置在 楼层 的弱电 井(弱电 间)内。弱 电井(弱电 间)空 间应 符 合GB 50352 规定。10.3 商住楼 配线 箱 商住楼 应根 据光 纤接 入系 统布局，在 大楼 每层 弱电 井(弱 电间)设置 单元 配线 箱，或 每三 层的 中 间 层弱电井(弱 电间)设置 单元 配线箱。11 入户光缆 设置 11.1 入户光缆 应 布放 符合 YD/T 1258（所 有部 分）要 求的 皮 线光缆，并按 用户 终期 需 求容量 一次 布放。11.2 入户光缆 用 户端 应设 符合YD/T 1313 规定 的 家 居配 线箱,箱体 应 330mm 480 mm 135mm，并配有电源 插座，电 源引 至室 内用户 配电 箱。家居 配线 箱 安装 在用 户室 内，便于 通信线 路接 入处，箱 体 底部距离地 面宜 300mm。11.3 住宅小 区应 采 用FTTH 模 式，每 户应 至少 敷设2 根单 芯皮线 光缆 预 留 1m 2m，所需光 缆应 按用 户终期需 求容 量一 次布 放完 成。光 缆在 单元 配线 箱位 置处需 预留 并作 光缆 成端，同时 注意 防尘、防 潮。11.4 商住楼 商用 部分 应采 用 FTTO 模 式，配线 光缆 敷设 至 楼层弱 电间（弱 电井），至用户 所需 线缆 应按用户 终期 需求 容量 后期 布放完 成，住宅 部分 按 11.3 规 定执 行。12 传输指 标 12.1 设备间 用户 侧配 线设 备至 家居配 线箱 光纤 链路 长度 300m 时，光 纤链 路全 程 衰减应 0.4dB。12.2 设备间 用户 侧配 线设 备至 家居配 线箱 光纤 链路 长度 300m 时，光 纤链 路全 程 衰减限 值 应 公式（1）的 计算 值：j fa N L 2max（1）式中：设备 间 用 户侧 配线 设备至 家居 配线 箱光 纤链 路衰减，单 位为 分贝（dB）；Lmax设备间 用户 侧配 线设备 至家 居配 线箱 光纤 链路最 大长 度，单位 为千 米（km）；f 光纤 衰减 常数，单 位为分 贝每 千米（dB/km）；N 设 备间 用户 侧配 线设 备至家 居配 线箱 光纤 链路 中熔接 的接 头数 量；2 光纤 通道 成端 接头 数，每端 1 个；j 光纤 接头 损耗 系数，取0.1dB/个。13 无线 通 信设 施 13.1 无线通 信设 施 工 程建 设 应 结合通 信 现 状和 发展 趋势，合 理利 用现 有资 源，做 到 技术先 进、经 济 合理、安 全适 用、确保 质量。13.2 无线通 信设 施 建 设应 综合 考虑电 信业 务经 营者 当前 网络及 未来 发展 的需 求，并 应充分 考虑 共 建 共享的要 求，住宅 小区 宜设置 无线 通信 设施。13.3 无线通 信设 施及其 的 配套 设施 各 电信 业务 经营 者 宜 共享使 用。DB3302/T 1049 2018 9 13.4 住宅建 设方 应为 无线 通信 设施 建 设，提供 必要 的设 备间、天馈 线安 装位 置以 及其他 配套 设施。13.5 无线通 信设 施 安 装的 设备 间 及天 馈系 统施 工的 井道、楼板、墙 壁等 不应 出现 渗水、滴漏 等 现象，符合YD/T 5120 规范 要求。13.6 无线通 信设 施的 天线 布放 应该结 合建 筑 物 的结 构，宜以共 建共 享的 方式 进行 建设，对于 不 能 共 建共享的 天线，应 分开 布放，不 宜 过度 集中。13.7 天线设 置应 根据 各网 络的 无线环 境测 试结 果，合 理 设置天 线位 置及 输出 功率，室 内 覆 盖指 标、隔离度要 求 及 电磁 辐射 应满 足 GB 8702 的规定。13.8 电梯井 内天 线 的 固定 不 应 影响电 梯的 正常 运作：天线安 装在 天花 板内 时，应通过 天线 支架 进行 固定，不得 随意 摆放；天线安 装在 金属 天花 板上 且与天 花板 有接 触时，天 线与天 花板 接触 面间 应加 绝缘垫 片。13.9 建筑物 内应 预留 设备 间至 楼顶 无 线通 信设 施GPS 信 号源天 线 的 安装 管路，并 避 免 GPS 信号 源受任何阻挡。DB3302/T 1049 2018 10 附 录 A（规范 性附 录）光纤接 入模 式 A.1 FTTH模式 FTTH 模式 见图A.1。图A.1 FTTH 模式 示意 图 电信业 务经 营者 的光 缆敷 设至 设 备间 内，ONU 安装 在 家居配 线箱 内；用户 光缆 通过单 元配 线箱 与 入户光缆 相连，用 户可 在设 备间内 通 过 ODF 架间 跳纤 自由选 择 电 信业 务经 营者。见图 A.2。DB3302/T 1049 2018 11 图A.2 设备间 汇聚 模式 敷设用户 光 缆到 单元 配线 箱，楼 道内 敷设 垂直 和水 平管路，从 单元 配线 箱敷 设两根 单芯 皮线 光 缆 到家居配 线箱，并预留 1m 2m 用 于用 户 ONU 的 连接，入 户皮 线光 缆和 用户 光缆 在单元 配线 箱成 端，见图A.3。图A.3 小区楼 道走 线路 由图 A.2 FTTO模式 光缆布 放至 用户，在用户 端安 装 ONU，整 个大 楼的 光 缆汇聚 到设 备间 后通过 光 交转接 设备 跳接 到 各电信业 务经 营者 设备，见 图 A.4。DB3302/T 1049 2018 12 图A.4 FTTO 模式 示意 图 从 设备 间敷设 用户 光 缆到 楼层配 线箱，敷 设楼 道垂 直和水 平管 路，再从 楼层 配线箱 引出 皮线 光 缆 至用户端，在 用户 端安 装 ONU，见 图A.5。DB3302/T 1049 2018 13 图A.5 FTTO 走线 路由 图 _
