住宅区和住宅建筑内光纤到户通信设施工程建设标准DB32／T 3705-2019.pdf

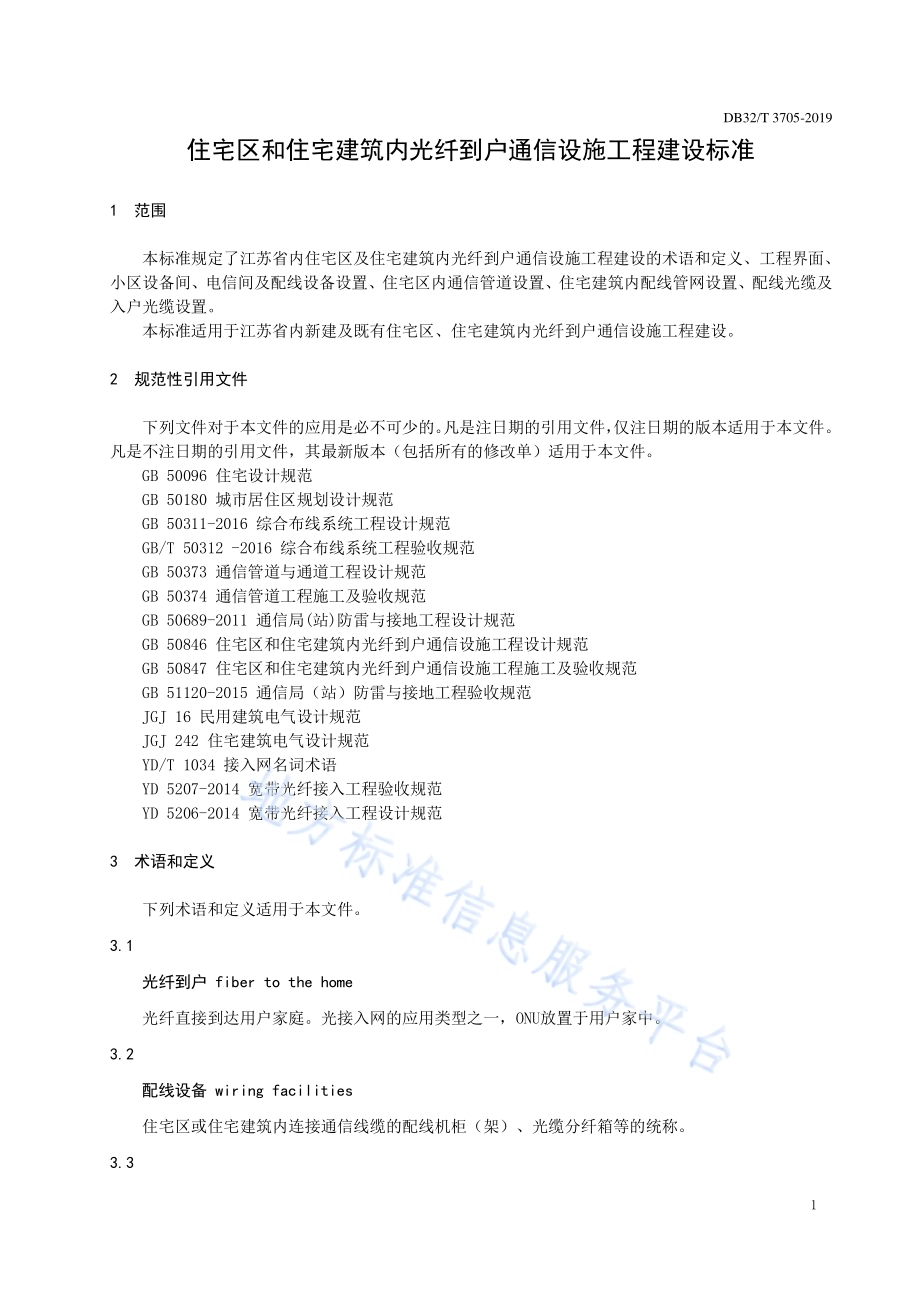

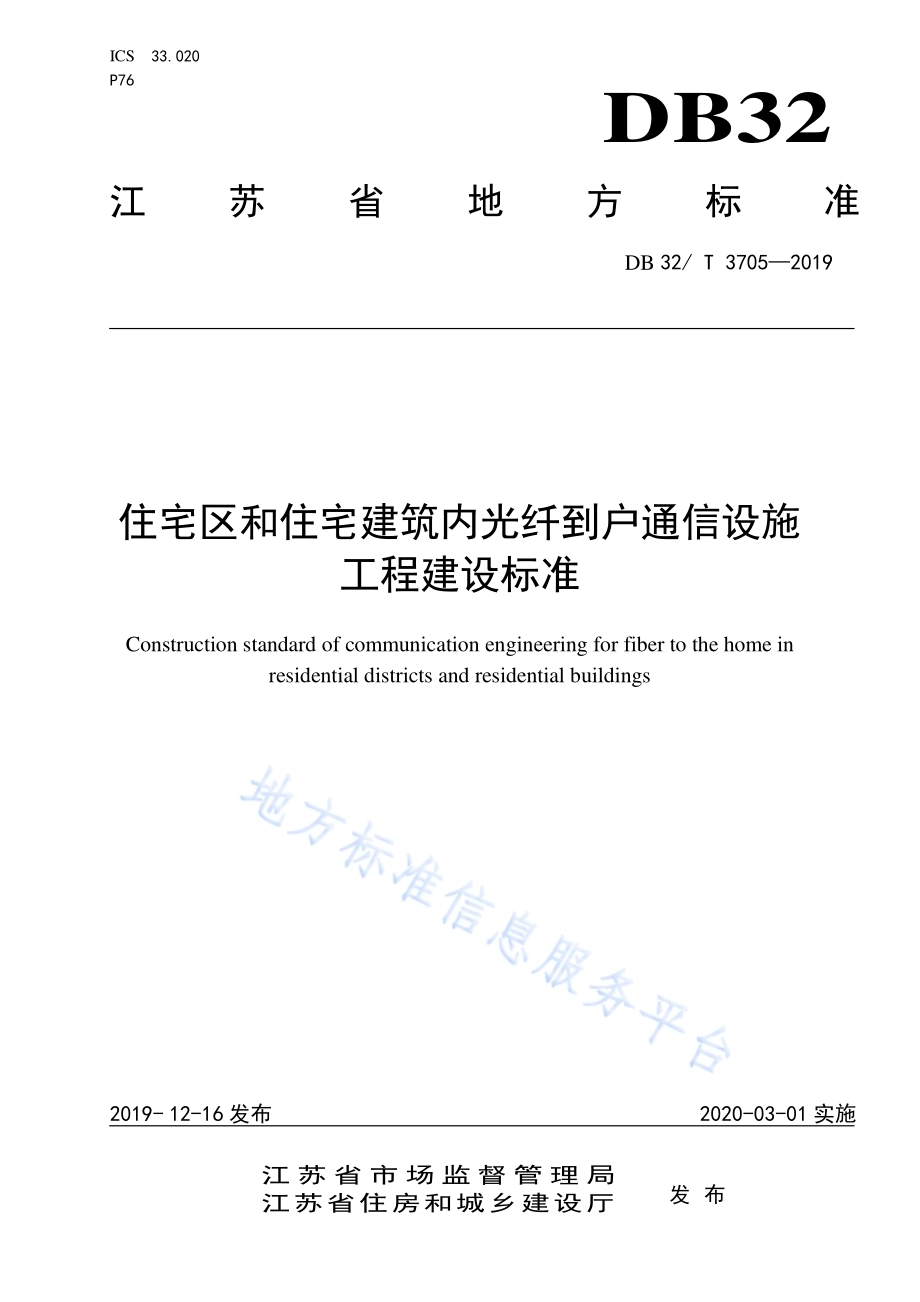

ICS 33.020 P76 DB32 江苏省 地 方 标 准 DB 32/T 3705 2019 住宅区和 住宅建筑 内光纤到 户通信设 施 工程建设 标准 Construction standard of communication engineering for fiber to the home in residential districts and residential buildings 2019-12-16 发布 2020-03-01 实施 江 苏 省 市 场 监 督 管 理 局 江苏省住房和城乡建设厅 发布 DB32/T 3705-2019 I 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 工程 界面.4 5 小区 设备 间、电信 间及 配线设 备设 置.5 6 住宅 区内 通信 管道 设置.9 7 住宅 建筑 内配 线管 网设 置.12 8 配线 光缆 及入 户光 缆设 置.14 附 录 A（资 料性 附录）条 文说 明.18 DB32/T 3705-2019 II 前 言 本标准 按照GB/T1.1-2009 给出的 规则 起草。本标准 由 江 苏省 通信 管理 局 提出。本标准 由 江 苏省 住房 和城 乡建设 厅 归 口。本标准 起 草单位：江苏 省 通信管理 局、中 通服咨 询 设计研究 院有限 公司、中 邮建技术 有限公 司、中邮通 建设 咨询 有限 公司。本标准 主要 起草 人：邵彪 宁、丁 玮、陆长 春、陶珩、丁爱 娟、何宝 磊、王传 瑞、张 敏锋。DB32/T 3705-2019 1 住 宅区和 住宅建筑 内光纤 到户通信 设施工 程建设标 准 1 范围 本标准 规定 了 江 苏省 内 住 宅区及 住宅 建筑 内光 纤到 户通信 设施 工程 建设 的术语 和定 义、工程 界 面、小区设 备间、电 信间 及配 线设备 设置、住 宅区 内通 信管道 设置、住 宅建 筑内 配线管 网设 置、配线光缆及入户光 缆设 置。本标准 适用 于江 苏省 内新 建及既 有住 宅区、住 宅建 筑内光 纤到 户通 信设 施工 程建设。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用 是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 50096 住宅 设计 规范 GB 50180 城市 居住 区规 划 设计规 范 GB 50311-2016 综合 布线 系统工 程设 计规 范 GB/T 50312-2016 综合 布 线系统 工程 验收 规范 GB 50373 通信 管道 与通 道 工程设 计规 范 GB 50374 通信 管道 工程 施 工及验 收规 范 GB 50689-2011 通信 局(站)防雷 与接 地工 程设 计规 范 GB 50846 住宅 区和 住宅 建 筑内光 纤到 户通 信设 施工 程设计 规范 GB 50847 住宅 区和 住宅 建 筑内光 纤到 户通 信设 施工 程施工 及验 收规 范 GB 51120-2015 通信 局（站）防 雷与 接地 工程 验收 规范 JGJ 16 民 用建 筑电 气设 计 规范 JGJ 242 住 宅建 筑电 气设 计规范 YD/T 1034 接入 网名 词术 语 YD 5207-2014 宽带 光纤 接 入工程 验收 规范 YD 5206-2014 宽带 光纤 接 入工程 设计 规范 3 术语 和 定义 下列术 语和 定义 适用 于本 文件。3.1 光纤到 户 fiber to the home 光 纤直 接到 达用 户家 庭。光接入 网的 应用 类型 之一，ONU 放置 于用 户家 中。3.2 配线设 备 wiring facilities 住宅区 或住 宅建 筑内 连接 通信线 缆的 配线 机柜（架）、光 缆分 纤箱 等的 统称。3.3 DB32/T 3705-2019 2 电信间 telecommunications room 住宅建 筑内 放置 配线 设备 并进行 线缆 交接 的专 用空 间。3.4 设备间 equipment room 住宅区 内具 备线 缆引 入、安装通 信配 线设 备条 件的 房屋或 房间。3.5 光纤配 线架 optical fiber distribution frame 小区设 备间、电 信间 内，光缆和 光通 信设 备之 间或 光通信 设备 之间 的配 线连 接设备。3.6 机柜 cabinet 用于安 装配 线与 网络 设备、引入 线缆 并端 接的 封闭 式装置。由 框架、前 后门 及侧板 组成。3.7 光缆交 接箱 optical cable cross connecting cabinet for communication 住宅区 内设 置的 连接 配线 光缆和 用户 光缆 的配 线设 备。3.8 光缆分 纤箱 optical fiber cable distribution box 用于室 外、楼道 内或 室内 连接用 户光 缆的 配线 设备。3.9 家居配 线箱 household distribution box 安装于 住户 内的 多功 能配 线箱体。3.10 终端盒 ter minal box 户内线 缆的 终端 部位 盒体。3.11 信息插 座 telecommunications outlet 支持各 类通 信业 务的 线缆 终端模 块。3.12 地下通 信管 道 underground communication duct 通信线 缆的 一种 地下 敷设 通道。由管 道、人（手）孔、室 外引 上管 和建 筑物 引入管 等组 成。DB32/T 3705-2019 3 3.13 配线管 网 wiring pipeline network 建筑物 内竖 井、管槽 等组 成的管 网。3.14 线缆 cable 光缆与 电缆 的统 称。3.15 配线光 缆 wiring optical cable 用户接 入点 至设 备间 配线 设备、设备 间至 与公 用通 信管道 互通 的人（手）孔 之间连 接的 光缆。3.16 用户光 缆 subscriber optical cable 用户接 入点 配线 设备 至家 居配线 箱之 间连 接的 光缆。3.17 户内线 缆 indoor cable 家居配 线箱 至户 内信 息插 座之间 连接 的线 缆。3.18 尾纤 tail fiber 一根一 端带 有光 纤连 接器 插头的 光缆 组件。3.19 跳纤 Optical fiber Jumper 一根两 端均 带有 光纤 活动 连接器 插头 的光 缆组 件。3.20 适配器 adaptor 使插 头 与插 头之 间实 现光 学连接 的器 件。3.21 光纤连 接 器optical fiber connector 由跳纤 或尾 纤和 一个 与插 头匹配 的适 配器 组成。3.22 人（手）孔 manhole and handhole DB32/T 3705-2019 4 人孔和 手孔 的统 称，是地 下通信 管道 的组 成部 分，在直线 管道 上、管道 末端、管道 与建 筑引 出 管 衔接处或 管道 分歧 点上 设置 的设施。3.23 交换局 exchange（in telecommunication）/switching entity/switching office（USA）电信网 中一 个节 点的 交换 设备及 其辅 助设 备的 集合，能使 连接 按照 用户 的要 求建立。4 工程界 面 4.1 总则 4.1.1 新建住 宅区 及住 宅建 筑光 纤到户 通信 设施 建设 应与 城市发 展规 划和 通信 发展 规划相 适应，并 适度超前。现 有住 宅区 及住 宅建筑 光纤 到户 通信 设施 在改、扩建 时也 宜与 城市 发展规 划和 通信 发 展 规 划 相适应。4.1.2 住宅区 及住 宅建 筑光 纤到 户通信 设施 的规 划应 纳入 小区建 设规 划，其中 室外 管线部 分应 纳入 小区综合 管线 规划。4.1.3 住宅区 及住 宅建 筑光 纤到 户通信 设施 的设 计应 纳入 小区建 设工 程设 计文 件。通信配 套设 施应 随建设工 程同 步设 计、同步 施工、同步 验收。4.1.4 住宅区 和住 宅建 筑内 光纤 到户通 信设 施工 程的 设计，应满 足多 家电 信业 务经 营者平 等接 入、用户可自 由选 择电 信业 务经 营者的 需求。4.1.5 江苏省 内在 公用 电信 网络 已实现 光纤 传输 的地 区，新建住 宅区 和住 宅建 筑的 通信设 施应 采用 光纤到户 方式 建设。4.1.6 新建住 宅区 及住 宅建 筑内 的地下 通信 管道、配 线管 网、电 信间、设 备间 等通 信 设施，应 与住 宅区及住 宅建 筑同 步建 设。4.2 配线区 及用 户接 入点 的设 置 4.2.1 光纤到 户工 程中，根 据住 宅建筑 的分 类、住户 密度，以单 体或 若干 个住 宅建 筑组成 配线 区域。多层、高层 住宅 区宜 以 300 户的 光纤 容量 设置 为一 个光纤 配线 区，底层 住宅 区宜 以 120 户的 光纤 容 量 设置为一 个光 纤配 线区。4.2.2 光纤到 户工 程中，用 户接 入点 的 位置 应依 据不 同类 型住宅 建筑 形成 的配 线区 以及所 辖的 用户 数确定，并应 符合 下列 规定。a)由单个 高层 住宅 建筑 作为 独立配 线区 时，用户 接入 点应设 于本 建筑 物内 的电 信间。b)由多层 住宅 建筑 组成 配线 区时，用户 接入 点应 设于 本配线 区共 用电 信间。c)由低层 住宅 建筑 组成 配线 区时，用户 接入 点应 设于 光缆交 接箱 或设 备间。4.3 工程界 面 4.3.1 光纤到 户工 程中，住 宅建 筑通信 设施 工程 建设 分工，应符 合下 列规 定:a)用户接 入点 设置 的配 线设 备建设 分工，应 符合 下列 要求：1)电信业 务经 营者 和住 宅建 设方共 用光 纤配 线架 或光 缆交接 箱时，由 住宅 建设 方 负责箱 体 的建设；2)电信业 务经 营者 和住 宅建 设方分 别设 置光 纤配 线架 或配线 柜时，各 自负 责箱 体 或机柜 的 建设；3)交换局 侧的 配线 模块 由电 信业务 经营 者负 责建 设，用 户侧的 配线 模块 由住 宅建 设方负 责 建设。DB32/T 3705-2019 5 b)用户接 入点 交换 局侧 以外 的配线 设备 及配 线光 缆，应由电 信业 务经 营者 负责 建设；用户 接 入 点用户侧 以内 配线 设备、用 户光缆 及户 内家 居配 线箱、终端 盒、信息 插座、用 户线缆，应 由 住 宅建设方 负责 建设。配线 光 缆及用 户光 缆应 根据 建筑 内用户 的通 信需 求，一次 性布放 到位。c)住宅区 内通 信管 道及 住宅 建筑内 配线 管网，应 由住 宅建设 方负 责建 设。住宅 区内通 信管 道 应 与公用通 信管 道 沟 通，住宅 建筑内 配线 管网 的敷 设应 具有良 好的 连通 性，并且 一次性 敷 设 完 成。d)住宅区 及住 宅建 筑内 通信 设施的 安装 空间，应 由住 宅建设 方负 责提 供。4.3.2 电信业 务经 营者 在使 用住 宅建设 方提 供的 通信 设施 或安装 空间 时，应及 时清 理施工 垃圾，保 持环境整 洁美 观、线缆 整齐 有序，不得 乱敷 乱挂。5 小区设 备间、电 信间 及配 线设备 设置 5.1 小区设 备间 及电 信间 5.1.1 住宅区 应设 置专 用的 设备 间及电 信间。5.1.2 设备间 及电 信间 的设 置应 符合下 列规 定：a)每一个 住宅 区应 设置 一个 设备间，设 备间 宜设 置在 物业管 理中 心。b)每一个 高层 住宅 建筑 宜设 置一个 电信 间，电信 间宜 设置在 地下 一层 或首 层。c)低层、多层 住宅 建筑 宜每 一个配 线区 设置 一个 电信 间，电 信间 宜设 置在 地下 一层或 首层。5.1.3 设备间 及电 信间 的使 用面 积应根 据配 线设 备类 型、数量、容量、尺 寸进 行计 算，且 不宜 小于 表1 的要 求。表1 设备间 面积 分类 设备间 备注 面积（m2）尺寸（m）一个配线区 15 3 5 可安装 5 个机柜（宽 600 深 600），按单列设置（注 1）24 3 8 可安装 10 个机柜（宽 600 深 600），按单列设置（注 1）多个配线区 15 3 5 可安装 5 个机柜（宽 600 深 600），按单列设置（注 2）24 3 8 可安装 10 个机柜（宽 600 深 600），按单列设置（注 2）注1：设备间兼作为用户接入点时，4 个机柜分配给电信业务经营者及住宅建设方使用，1 个机柜预留（或者8 个机柜分配给电信业务经营者及住宅建设方使用，2 个机柜预留）。鼓励为节约机房空间，而使用创新的一体化机柜。注 2：多个配线区的光缆汇聚 于设备间，4 个机柜分配给电 信业务经营者及住宅建设方使用，1 个机柜预留（或者 8 个机柜分配给电信业务经营者及住宅建设方使用，2 个机柜预留）。鼓励为节约机房空间，而使用创新的一体化机 柜。DB32/T 3705-2019 6 表2 电信间 面积 一个配 线区用户数 电信间 备注 面积（m2）尺寸（m）300 户 15 3 5 可安装 5 个机柜（宽 600 深 600），按单列设置 18 3 8 可安装 10 个机柜（宽 600 深 600），按单列设置 注：4 个 机柜 分配 给电 信业 务经 营者 及住宅 建设 方使 用，1 个机 柜预 留。鼓励为 节约 机房 空间（或 者8 个机柜分 配给 电信 业务 经营 者及 住宅 建 设方使 用，2 个机 柜预 留），而 使用 创新的 一体 化机 柜。5.1.4 独立设 置的 设备 间选 址应 符合下 列要 求：a)宜设置 在住 宅区 中心 位置，并宜 靠近 住宅 物业 管理 中 心机 房，同时 应有 可靠 的电源 供给。b)应有安 全的 环境，不 应选 择在堆 积易 燃、易爆 物质 的场所 附近。c)应有良 好的 卫生 环境，不 应选择 在散 发有 害气 体以 及有较 多的 烟雾、粉 尘等 的场所 附近。d)不应选 择在 易遭 受洪 水淹 灌的场 所。e)应满足 消防 的有 关要 求。5.1.5 在建筑 物内 设置 设备 间、电信间 时，应符 合下 列规 定：a)宜设置 在建 筑物 的首 层，当条件 不具 备时，也 可设 置在地 下一 层。不宜 设置 在地下 室最 底 层，如为最 底层 时应 进行 挡水、防水 处理。b)不应设 置在 厕所、浴 室或 其他易 积水、潮 湿场 所的 正下方 或贴 邻，应不 贴邻 高低压 变配 电、电机、无 线电 发射 等有 干扰 源存在 的场 所，当无 法满 足要求 时，应采 取相 应的 防护措 施。c)不应设 置在 靠近 排放 粉尘、油烟 的场 所。d)宜靠近 本建 筑物 的线 缆入 口处、进 线间 和弱 电间，并 宜与布 线系 统垂 直竖 井相 通，应方 便通 信管道的 接入。5.1.6 无关的 管道 不宜 穿过 设备 间和电 信间。5.1.7 穿防火 分隔 墙及 楼层 板孔 洞处应 采用 防火 材料 封堵，并应 做防 水处 理。5.1.8 耐火等 级不 应低 于二 级。5.1.9 设备间、电 信间 不宜 设窗，门应 外开，不 宜临 街开 门，并 应采 取防 盗措 施。5.1.10 设备间、电 信间 应采 用门 禁、监 控等 方式 进行 管理 和追踪，注 重信 息安 全管 理。5.1.11 设备间 应配 备专 用的 配电 箱，电源 应按 小区 最高 用 电等级 接入，采用380V/220V、50Hz 交流 电源，供电 容量 应满 足小 区通 信规划 要求。机房 应设 置普 通照明 和备 用照 明，应 提供 不少于 三路 单 相 220V、10A 供 电回 路。5.1.12 场地环 境条 件应 符合 下列 规定：a)装修应 采用 阻燃、不 起灰、耐久 的环 保材 料。b)应防止 有害 气体 侵入，并 应采取 防尘 措施。c)梁下净 高不 应小 于 2.5m，净宽不 小 于3m；宜采 用 不 低于丙级 的 防火 单扇 门，门 高不低 于 2.1m，门净宽 不应 小 于 1.0m。d)地面等 效均 布活 荷载 不应 小于 810KN/。e)一般照 明的 水平 面照 度不 应小 于 300Lx。f)设备间、电 信间 应设 置专 用的接 地端 子板，接 地电 阻不大 于 4。5.1.13 线缆敷 设应 符合 下列 规定：a)线缆布 放应 采取 防潮、防 鼠、防 火等 措施。DB32/T 3705-2019 7 b)信号线 与电 源线 应分 开敷 设。c)梯架、托盘 及槽 盒高 度不 宜大 于 150mm,宜敷 设在 机 柜顶部。d)设备间、电 信间 应设 置各 种线缆 进、出机 房场 地的 走线架，并 且不 同类 型的 缆线应 分 开 布 放。e)走线架 宜采 用开 放式 爬梯 结构，所有 走线 架的 排列 应与机 房总 体布 局一 致，主走线 架和 列 走 线架线作 为一 个整 体，统一 结构，统一 规格 标准。主 走线架 宜采 用 400mm 宽。主走线 架至 各 电信业务 经营 机柜 的槽 道可 采用不 同颜 色加 以区 分。f)走线架 应进 行可 靠加 固，根据布 放电 缆数 量和 走线 架的承 载力 不同，加 固间 距 1.0 1.8m。g)设备间、电 信间 内线 缆应 布放整 齐，不得 超出 槽道 或走线 架。5.1.14 机柜安 装应 符合 下列 规定：a)操作维 护侧 距墙 净距 离不 应小 于 800mm。b)安装位 置应 避开 空调 口。c)设备安 装时 应符 合现 行行 业标准 电 信设 备安 装抗 震设计 规范 YD5059 的 有 关规定。d)设备间、电信 间作 为用 户 接入点 时，机 房内 应安 装 用户区 光纤 配线 架、电 信 业务经 营者 光纤 配线架；光纤 分配 架容 量应 根据收 敛用 户数 进行 配置，其安 装要 求应 符合 有关 标准要 求。e)机柜应 就近 可靠 接地，光 纤分配 架应 接防 雷地 线，防雷地 线应 单独 从室 外接 地排引 入；架 上的接地端 子应 具有 良好 保护 接地，接地 导体 截面 积不 应小 于 16mm2。5.2 配线设 备 5.2.1 配线设 备应 包括 光纤 配线 架、光 缆交 接箱、光 缆分 纤箱、家居 配线 箱等。5.2.2 用户接 入点 的配 线设 备应 符合下 列要 求：a)模块类 型与 容量 应按 引入 光缆的 类型 及光 纤芯 数配 置。b)交换局 侧与 用户 侧配 线模 块之间 应能 通过 跳纤 互通。电信业 务经 营者 与住 宅建 设方配 置的 尾 纤或跳纤 的适 配器 型号 应保 持一致。c)用户接 入点 的配 线设 备内 应设有 独立 区域，用 以安 装光分 路器，独 立区 域的 大小应 能够 满 足 常用光分 路器 的安 装空 间需 求。5.2.3 所有配 线设 备安 装完 成后，设备 表面 应设 有标 识，用以识 别不 同设 备的 归属。配线 模块 上应 设置完整 的标 识，注明 跳纤 的走向 及业 务归 属哪 个电 信业务 经营 者，其中 用户 接入点 用户 侧的 配 线 模 块 应注明光 缆纤 芯与 每一 户住 宅用户 的对 应关 系。5.3 光纤配 线架 5.3.1 光纤配 线架 应安 装在 设备 间、电 信间 内。5.3.2 光纤配 线架 应符 合下 列要 求：a)应满足 跳纤 管理。b)可安装 各类 光纤 模块。c)应配置 线缆 水平 与垂 直理 线器。d)应具备 接地 端子 板。e)有架空 活动 地板 时，架 空 地板不 应承 受机 柜重 量，应按设 备机 柜的 底平 面尺 寸制作 底座，底座应直接 与地 面固 定，机柜 应固定 在底 座上，底 座水 平误差 每米 不应 大 于 2mm；f)机柜的 垂直 偏差 不应 大 于3mm；g)电源线 与信 号线 在机 柜内 应分侧 布放，不 得布 放在 同一侧 线束 内。5.4 光缆交 接箱 5.4.1 光缆交 接箱 容量 应根 据进 出光交 接箱 的远 期光 缆总 容量及 备用 量确 定。5.4.2 光缆交 接箱 箱体 应设 置单 独的地 线，接地 电阻 不得 大于 10。DB32/T 3705-2019 8 5.4.3 光缆交 接箱 安装 底座 应符 合下列 规定：a)宜采用 混凝 土现 浇底 座并 预埋 PVC 管。b)底座浇 注的 混凝 土宜 采用 标号 42.5Mpa 及 以上 的水 泥。c)底座高 度不 应小 于 300mm。d)底座的 长度 和宽 度应 大于 箱体底 部的 长度 和宽 度，底 座长宽 应大 于箱 体长 宽，超 出部 分 150mm，安装的 室外 的交 接箱，超 出部分 粉刷 时应 具有 一定 的坡度。e)箱体应 使 用M12 膨胀 螺 栓 固定于 混凝 土底 座。5.4.4 光缆交 接箱 选择 应符 合下 列要求：a)箱体孔 洞应 满足 进出 光缆 管孔的 需求。b)箱体内 宜配 置熔 接配 线一 体化模 块，适配 器或 连接 器宜采 用 SC、LC 或FC 类 型。c)应有光 分路 器的 安装 位置，盒式 光分 路器 跳纤 端的 适配器 或连 接器 应有 暂存 纤位置。d)应有光 缆终 接、保护 及跳 纤的位 置。e)箱门板 内侧 应有 存放 资料 记录卡 片的 装置，记 录装 置应易 于识 别、修改 和更 换。f)应设置 固定 光缆 的保 护装 置和接 地装 置。g)箱体的 防尘、防水 等防护 性能应 结合使 用场 所确定，达到（或满 足）GB4208 标准要 求，光 缆进出入 口处 应采 取密 封防 潮措施。h)箱体应 具 有 良好 的抗 腐蚀、耐老 化、抗冲 击损 坏性 能及防 破坏 功能，门 锁应 为防盗 结构。i)光缆交 接箱 应符 合现 行行 业标准 通 信光 缆交 接箱 YD/T988 的有 关规 定。5.4.5 光缆交 接箱 安装 位置 应符 合下列 要求：a)应安装 在线 缆的 交汇 处或 分支处。b)应安装 在人 行道 边的 绿化 带内、院落 的围 墙角、背 风处。c)应安装 在不 易受 外界 损伤、比较 安全 隐蔽 和不 影响 环境美 观的 位置。d)应安装 在靠 近人（手）孔 便于线 缆出 入，且利 于施 工和维 护的 位置。e)应避开 高温、高 压、电磁 干扰严 重、腐蚀 严重、易 燃易爆、低 洼等 场所。f)应避开 设有 空调 室外 机及 通风机 房等 有振 动的 场所。g)应避开 行 人 和车 辆的 正常 通行处。h)光缆交 接箱 安装 设计，应 考虑雨、雪、冰 雹、风、冰、烟 雾、沙尘 暴、雷电 及不同 等级 的 太 阳辐射等 各种 不良 环境 的影 响，并 应采 取相 应的 防护 措施。5.5 光缆分 纤箱 5.5.1 住宅建 筑单 元的 楼道 处或 弱电竖 井内 应预 留配 线设 备的安 装空 间。住宅 区应 在每个 住宅 单元 安装光缆 分纤 箱装 置。多层 住宅建 筑，光缆 分纤 箱宜 设在建 筑物 的一 层。5.5.2 高层住 宅建 筑 宜 根据 实际 用户数 分层 安装 光缆 分纤 箱，宜 放置 在楼 层的 弱电 竖井内（含 弱电 间和弱电 井）。弱 电竖 井为 通信预 留足 够的 空间，其 尺寸应 符合 下列 规定：a)净宽宜 不小 于1.5m，净 深 宜不小 于0.6m。b)门高宜 不低 于2 m，宽宜 不小 于0.9m。5.5.3 光缆分 纤箱 在楼 道宜 暗装；在公共 场所 安装 光缆 分纤 箱时，壁嵌 式箱 体底 边距 地 不宜小 于 1.5m，墙挂式 箱体 底面 距地 不宜 小于 1.8m。在 建筑 物弱 电 井道内 安装，箱 底宜 距离 地面 1.0m。5.5.4 光缆分 纤箱 应有 良好 的接 地，箱 体处 应预 留接 地端 子，端 子接 地电 阻等 于该 建筑综 合接 地电 阻最小值，不 应大 于4。5.6 家居配 线箱 5.6.1 住户内 应预 留家 居配 线箱 的安装 空间。5.6.2 家居配 线箱 的安 装设 计应 符合下 列规 定：DB32/T 3705-2019 9 a)家居配 线箱 应根 据住 户信 息点数 量、引入 线缆、户 内线缆 数量、业 务需 求选 用。b)家居配 线箱 箱体 尺寸 应充 分 满足 各种 信息 通信 设备 摆放、配 线模 块安 装、线 缆 终接与 盘留、跳线连接、电 源设 备及 接地 端子板 安装 等需 求，同时 应适应 业务 应用 的发 展。c)家居配 线箱 安装 位置 宜满 足无线 信号 的覆 盖要 求。d)家居配 线箱 宜暗 装在 套内 走廊、门 厅或 起居 室等 便 于维护 处，并 宜靠 近入 户 导管侧，箱体 底边距地高 度宜 为300mm。e)家居配 线箱 箱体 内应 设 220V 带 保护 接地 的单 相交 流 电源插 座。f)当采 用220V 交 流电 接入 箱 体内电 源插 座时，应 采有 安全措 施。5.6.3 家居配 线箱 应根 据安 装方 式、线 缆数 量、模块 容量 和应用 功能 成套 配置，并 应符合 下列 规定：a)结构应 符合 下列 要求：1)所有紧 固件 联结 应牢 固可 靠；4)箱门开 启角 度不 应小 于 110o；5)箱体密 封条 粘结 应平 整牢 固，门 锁的 启闭 应灵 活可 靠；6)箱体内 应有 线缆 的盘 留空 间；7)箱体内 应有 不小 于 1m 光 缆 的放置 空间；8)箱体宜 为光 网络 单 元 ONU、路由 器等 提供 安装 空间。b)功能应 符合 下列 要求：1)应有可 靠的 线缆 固定 与保 护装置；2)应具备 通过 跳接 实现 调度 管理的 功能；3)具有接 地装 置；4)箱体具 备固 定装 置；5)箱体应 具有 良好 的抗 腐蚀、耐老 化性 能。6)当箱体 内需 安装 家用 无线 通信设 备时，箱 体门 应选 用非金 属材 质。c)标识记 录应 符合 下列 要求：1)箱门内 侧应 具有 完善 的标 识和记 录装 置。2)记录装 置应 易于 识别、修 改和更 换。d)家居配 线箱 的高 宽 不宜 小于400 300（mm）。6 住宅区 内通 信管 道设 置 6.1 住宅区 内的 光缆 应采 用地 下通信 管道 方式 敷设。6.2 住宅区 内的 光缆 敷设 路由 应根据 地理 环境 和住 宅区 综合管 道的 规划 确定。6.3 地下通 信管 道的 设计 应与 住宅区 其它 设施 的地 下管 线整体 布局 相结 合，应与 住 宅区道 路同 步建 设，并应符 合下 列规 定：a)应与光 缆交 接箱 引上 管相 衔接。b)应与公 用通 信网 管道 互通 的人(手)孔 相衔 接。c)应与高 压电 力管、热 力管、燃气 管、给排 水管 保持 安全的 距离。d)应敷设 在良 好的 地基 上。e)路由宜 以住 宅区 设备 间为 中心向 外辐 射，应选 择在 人行道、人 行道 旁绿 化带。f)管道设 计应 满足 近期 和远 期发展 的需 要，对于 分期 开发的 小区，应 预留 后续 工程所 需的 管 孔 数量；对 弱电 设施 标准 相对 较低的 小区，应 注意 室外 主干管 道的 预留。6.4 地下通 信管 道的 管孔 容量、用户 接入 点处 预留 的配 线设备 安装 空间、设 备间、电信 间面 积，应满足至 少3 家 电信 业务 经营 者通信 业务 接入 的需 要。DB32/T 3705-2019 10 6.5 地下通 信管 道的 总容 量应 根据管 孔类 型、线缆 敷设 方式，以及 线缆 的终 期容 量确定，并 应符 合下列规定：a)地下通 信管 道的 管孔 应根 据敷设 的线 缆种 类及 数量 选用，可选 用单 孔管、单 孔 管内穿 放子 管 或多孔管。b)每一条 光缆 应单 独占 用多 孔管的 一个 管孔 或单 孔管 内的一 个子 管。c)小区通 信管道 与通 信业务 经营者 管道的 对接 管孔数 量宜为 34 孔。建 筑物 引 出的通 信管道 应采取可 靠的 防水 措施。d)多层住 宅建 筑群 组成 的小 区，小 区主 干道 的通 信管 道宜铺 设 4 5 孔管，至 单 幢楼各 单元 的 管道应不 小 于1 孔（内 径 100mm）。e)高层住 宅建 筑群 组成 的小 区，小 区主 干道 的通 信管 道宜铺 设 3 4 孔管。f)小区设 备间、电信 间引出 管孔数 宜根据 小区 容量（收敛用 户数）确定，并预 留 12 孔以 作 为备用管 孔。6.6 通信管 道与 通道 应避 免与 燃气管 道、高压 电力 电缆 在道路 同侧 建设，不 可避 免时，通信 管 道、通道与其 他地 下管 线及 建筑 物间的 最小 净距，应 符合 表 3 的规 定。表3 通信管 道、通道 和其 他管 线及建 筑物 的最 小净 距 其他地 下管 线及 建筑 物名 称 平行净 距（m）交叉净 距（m）已有建筑物 2 规划建筑物红线 1.5 给水管 d300mm 0.5 0.15 300 mm d 500mm 1 d 500mm 1.5 污水、排水管 1.00（注 1）0.15（注 2）热力管 1 0.25 燃气管 压力300k Pa（3kg/c m 2）1 0.30（注 3）300kPa 压力8 00kPa（kg/cm 2 压力8kg/c m 2）2 电力电缆 35kV 以下 0.5 0.50（注 4）35kV 2 高压铁塔基础边 35KV 2.5 绿化 乔木 1.5 灌木 1 通信电杆、照明杆 0.5 道路边石边缘 1 沟渠（基础底）0.5 注1：主干排水管后敷设时，其施工沟边与管道间的平行净距不宜小于 1.5m。注2：当管道在排水管下部穿越时，净距不宜小于0.4m，通信管道 应作包封，包封长度自排水管两端各加长 2m。注3：在交越处 2m 范 围 内，煤 气 管不 应 作 接 合 装 置和 附 属 设备；上 述 情 况 不 能 避 免时通信管道应做包封。注4：电力电缆加保护管时，净距可减至0.15m。DB32/T 3705-2019 11 6.7 地下通 信管 道宜 采用 塑料 管或钢 管，并应 符合 下列 要求：a)在下列 情况 下宜 采用 塑料 管：1)管道的 埋深 位于 地下 水位 以下或 易被 水浸 泡的 地段；2)地下综 合管 线较 多及 腐蚀 情况比 较严 重的 地段；3)地下障 碍物 复杂 的地 段；4)施工期 限急 迫或 尽快 要求 回填土 的地 段。b)在下列 情况 下宜 采用 钢管：1)管道附 挂在 桥 梁 上或 跨越 沟渠，或需 要悬 空布 线的 地段；2)管群跨 越主 要道 路，不具 备包封 条件 的地 段；3)管道埋 深过 浅或 路面 荷载 过大的 地段；4)受电力 线等 干扰 影响，需 要防护 的地 段；5)建筑物 引入 管道 或引 上管 道的暴 露部 分。6.8 地下通 信管 道的 埋深 应根 据场地 条件、管 材强 度、外部荷 载、土壤 状况、与 其它管 道交 叉、地下水位高 低、冰冻 层厚 度等 因素确 定，并应 符合 下列 规定：a)在住宅 区内 管道 最小 埋深 宜符合 表 4 的规 定。当达 不 到要求 时，应采 用混 凝土 包 封或钢 管保 护。b)在路经 市政道 路时，埋深 要求应 符合现 行国 家标准 通信 管道与 通道 工程设 计规范 GB50373的有关 规定。表4 通信管 道的 埋设 深度（管 顶至路 面）类别 绿化带（m）人行道（m）车行道（m）塑料管 0.5 0.7 0.8 钢管 0.3 0.5 0.6 6.9 进入人 孔处 的管 道基 础顶 部距人 孔基 础顶 部不 宜小 于 400mm，管道 顶部 距人 孔上覆 底部 的净 距不应小 于300mm，进入 手孔 处的管 道基 础顶 部距 手孔 基础顶 部不 宜小 于 200mm。6.10 塑料管 道应 有基 础，敷设 塑料管 道应 根据 所选 择的 塑料管 的管 材与 管型，采 取相应 的固 定 组 群 措施。6.11 塑料管 道弯 管道 的曲 率半 径不应 小 于 10m。6.12 地下通 信管 道敷 设应 有坡 度，坡 度宜 为 3.04.0，不 得小于 2.5。6.13 引入住 宅建 筑的 地下 通信 管道应 伸出 外墙 不小 于 2m，并应 向人（手）孔 方向 倾斜，坡度 不应 小于4.0。6.14 地下通 信管 道进 入建 筑物 处应采 取防 渗水 措施。6.15 人（手）孔 位置 的选 择，应符合 下列 要求：a)在管道 拐弯 处、管道 分支 点、设 有光 缆交 接箱 处、交叉路 口、道路 坡度 较大 的转折 处、建 筑 物引入处、采 用特 殊方 式过 路的两 端等 场合，宜 设置 人（手）孔。b)人（手）孔位 置应 与燃 气 管、热 力管、电力 电缆 管、排水 管等 地下 管线 的检 查井相 互错 开，其他地下 管线 不得 在人（手）孔内 穿过。c)交叉路 口的 人（手）孔位 置宜选 择在 人行 道上。d)人（手）孔 位 置 不应 设置 在建筑 物的 主要 出入 口、货物堆 积、低洼 积水 等处。e)与公用 通信 网管 道相 通的 人（手）孔 位置，应 便于 与电信 业务 经营 者的 管道 衔接。f)多层住 宅建 筑宜 以单 元为 单位建 手孔，当 单元 与手 孔之间 引入 段距 离超 出 3m 时应设 工作 坑 过渡。高 层住 宅建 筑的 引入 段在楼 宇前 应设 人（手）孔。g)地下进 户管 的孔 径应 与建 筑楼宇 的引 出管 孔径 一致，孔径不 一致 时应 在地 下进 户管与 建筑 楼 宇引出管 之间 设过 渡工 作坑。DB32/T 3705-2019 12 6.16 人（手）孔 的选 用应 符合 下列规 定：a)远期管 群容 量大 于 6 孔时，宜采 用人 孔。b)远期管 群容 量不 大 于 6 孔 时，宜 采用 手孔。c)采用暗 式渠 道时 宜采 用手 孔。d)管道引 上处、放 置落 地式 光缆交 接箱 处，宜采 用手 孔。6.17 对于管 道容 量大 于 6 孔的 段落，应按 现行 行业 标准 通信 管道 人孔 和手 孔图 集YD5178、通 信管道横 断面 图集 YD/T5162 的有 关规 定选 择人 孔程 式。人（手）孔 的制 作应 符合下 列要 求：a)人（手）孔 设置 在地 下水 位以下 时，应采 取防 渗水 措施。设置 在地 下冰 冻层 以内时，应 采 用 钢筋混凝 土人 孔，并应 采取 防渗水 措施。b)人（手）孔 应有 混凝 土基 础。c)人（手）孔的 盖板 可采用 钢筋混 凝土 或钢 纤维 材料 预制，厚度不 宜小 于 100mm。手孔 盖板 数 量应根据 手孔 长度 确定。d)人（手）孔制 作的 其它要 求，应 符合现 行国 家标准 通信 管道与 通道 工程设 计规范 GB50373的有关 规定。7 住宅建 筑内 配线 管网 设置 7.1 配线管 网应 包括 楼内 弱电 竖井、导管、桥 架、托盘、槽盒 等,其设 置应 符合 下 列要求：a)每一住 宅楼 或住 宅建 筑单 元宜设 置独 立的 配线 管网。b)配线管 网应 与线 缆引 入及 建筑物 布局 协调，并 应选 择距离 较短、安 全和 经济 的路由。c)进户管 应按 建筑 物的 平面、结构 和规 模在 一处 或多 处设置，并 应引 入建 筑物 的进线 部位。d)导管、槽盒 不应 设置 在电 梯或供 水、供气、供 暖管 道竖井 中，不宜 设在 强电 竖井中。e)低层、多层 住宅 建筑 宜采 用导管 暗敷 设，高层 住宅 建筑宜 采 用 弱电 竖井 与导 管暗敷
