自助洗车场建设管理规范DB32／T 3586—2019.pdf

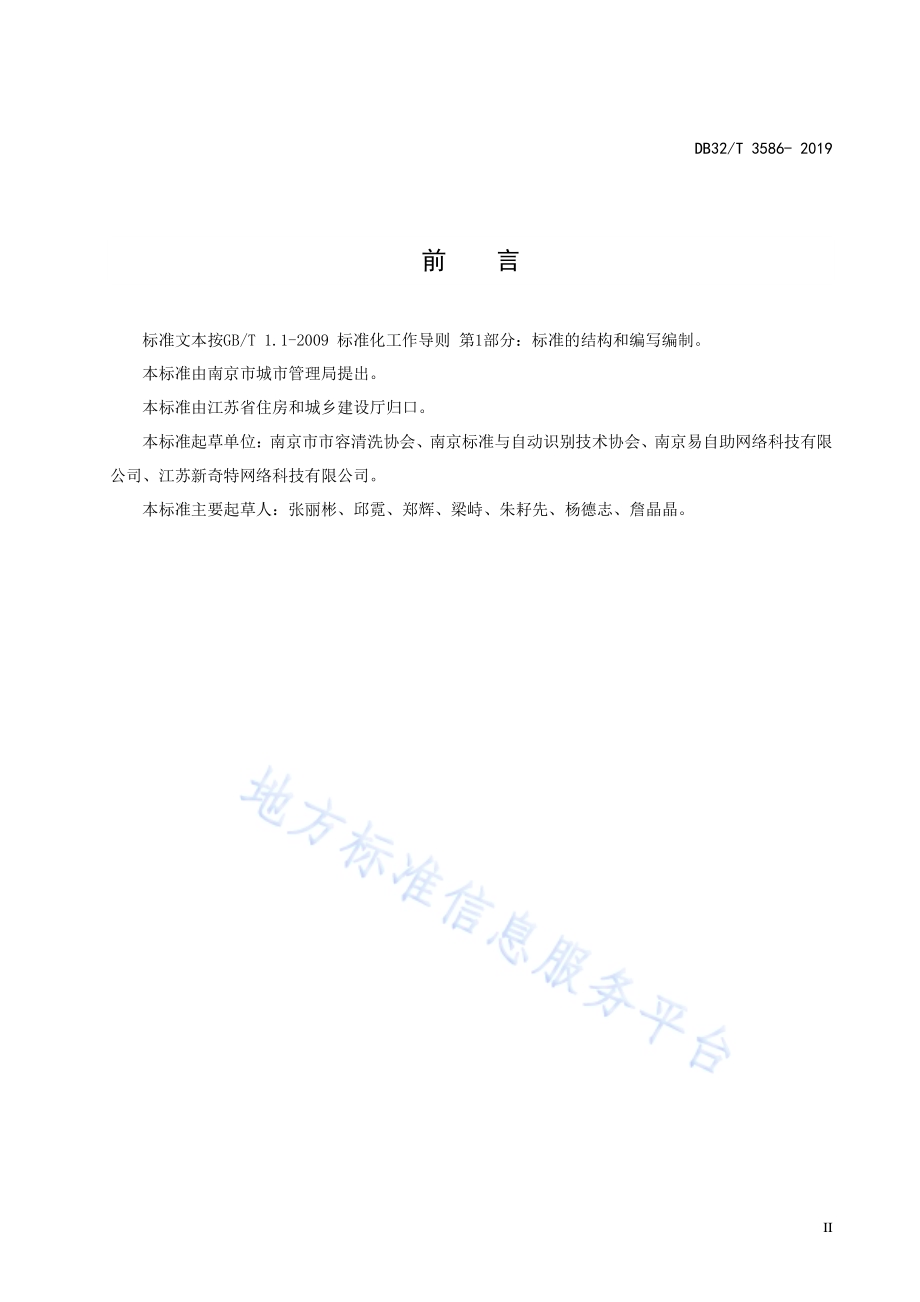

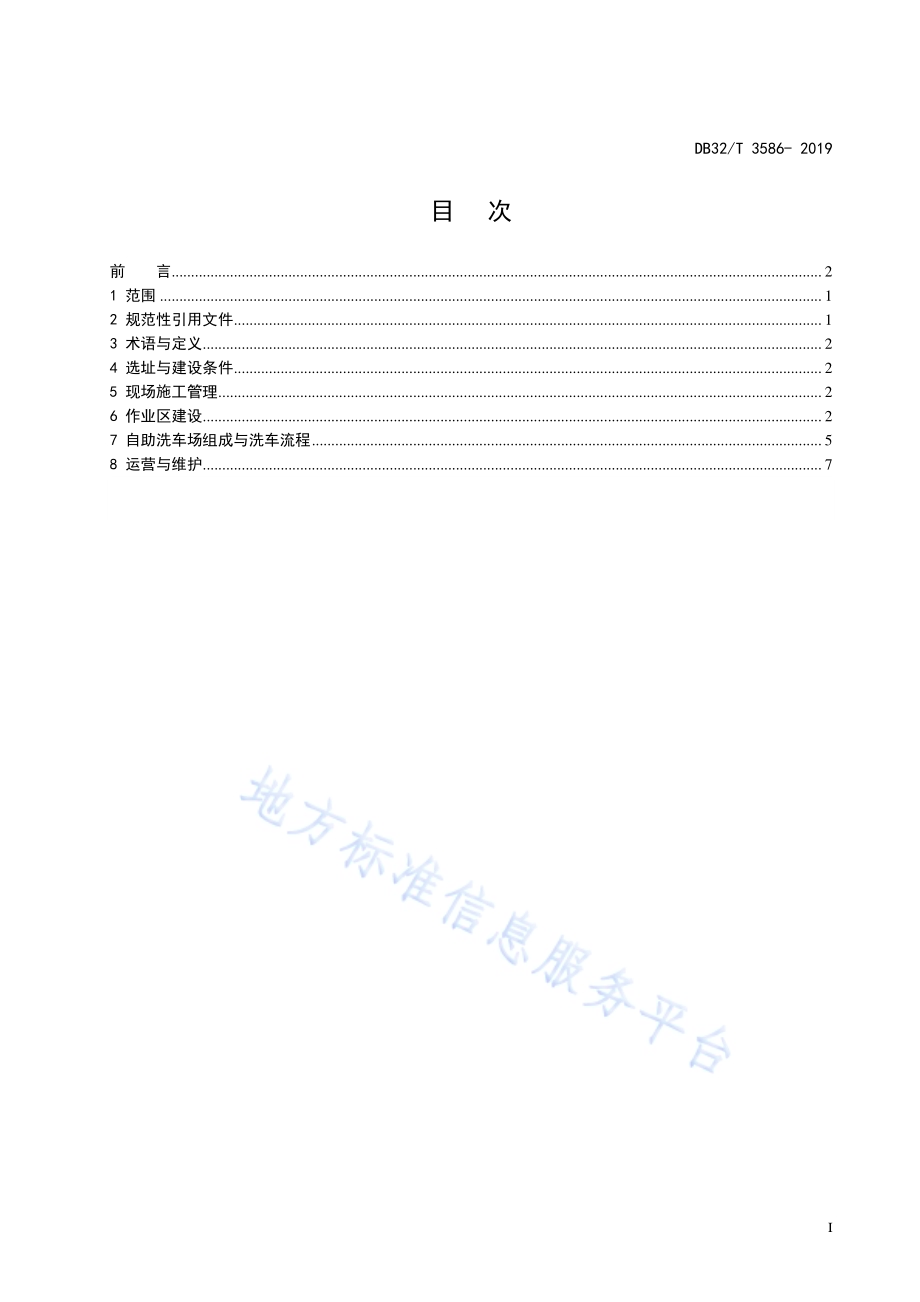

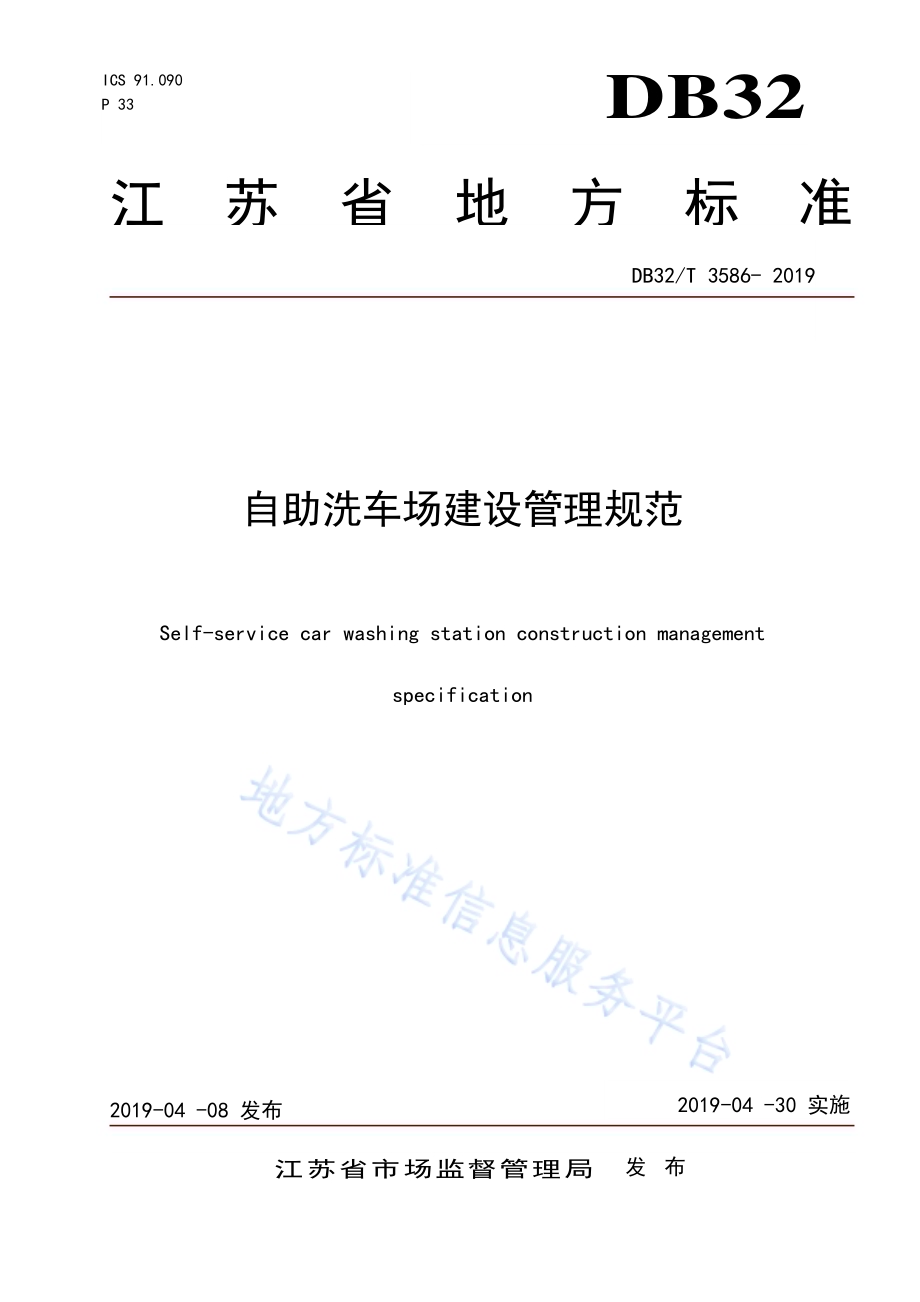

ICS 91.090 P 33 江 苏 省 地 方 标 准 DB32 DB32/T 3586-2019 自助洗车 场建设管 理规范 Self-service car washing station construction management specification 2019-04-08 发布 2019-04-30 实施 江 苏 省 市 场 监 督 管 理 局 发 布 DB32/T 3586-2019 I 目 次 前 言.2 1 范围.1 2 规范性 引用文 件.1 3 术语与 定义.2 4 选址与 建设条 件.2 5 现场施 工管理.2 6 作业区 建设.2 7 自助洗 车场组 成与洗 车流程.5 8 运营与 维护.7 DB32/T 3586-2019 II 前 言 标准文 本 按GB/T 1.1-2009 标准 化工 作导 则 第1部 分：标准 的结 构和 编写 编制。本标准 由南 京市 城市 管理 局提出。本标准 由江 苏省 住房 和城 乡建设 厅归 口。本标准 起草 单位：南京 市 市容清 洗协 会、南 京标 准 与自动 识别 技术 协会、南 京易自 助网 络科 技有 限公司、江苏 新奇 特网 络科 技有限 公司。本 标准 主要 起草 人：张丽 彬、邱 霓、郑辉、梁 峙、朱耔先、杨 德志、詹 晶晶。DB32/T 3586-2019 1 自 助洗车 场建设 管 理规范 1 范围 本标准 规定 了自 助洗 车场 的术语 与定 义、选 址与 建 设条件、现场 施工 管理、作业区 建设、自助 洗车场组成 与洗 车流 程、运营 与维护。本标准 适用 于自 助洗 车场 的新建、扩 建、改建 和管 理。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 3096-2008 声环 境质 量 标准 GB/T 3098.1 GB/T3098.20 紧固 件机 械性 能 GB/T 4208 外壳 防护 等级（IP代 码）GB/T 10001 系列 标准 标 志 用公共 信息 图形 符号 GB/T 13912 金 属覆 盖层 钢 铁制件 热浸 镀锌 层技 术要 求及试 验方 法 GB 15763 系 列标 准 建筑 用 安全玻 璃 GB 17907 机械 式停 车设 备 通用 安全 要求 GB 22337-2008 社会 生活 环境噪 声排 放标 准 GB/T 22789.1 硬质 聚氯 乙 烯板材 分 类、尺寸 和性 能 第1部分:厚度1mm 以 上板 材 GB/T 23858-2009 检 查井 盖 GB/T 26079 梁 式吊 具 GB/T 31962 污 水排 入城 镇 下水道 水质 标准 GB 50007 建筑 地基 基础 设 计规范 GB 50009 建筑 结构 荷载 规 范 GB 50016 建筑 设计 防火 规 范 GB 50205 钢结 构工 程施 工 质量验 收规 范 GB 50289 城市 工程 管线 综 合规划 规范 GB 50661 钢结 构焊 接规范 GB 50924 砌体 结构 工程 施 工规范 GB 50666 混凝 土结 构工 程 施工规 范 HJ 458 环 保标 志产 品技 术 要求：家用 洗涤 剂 DB32/T 3586-2019 2 JGJ 100 车 库建 设设 计规 范 JGJ 145 混 凝土 结构 后锚 固技术 规程 QB/T 1224 衣料 用液 体洗 涤剂 3 术语与 定义 3.1 自 助洗 车场 在规定 区域 内由 支付 系统、洗车 操作 控制 系统、洗 车场地 组成 的用 于车 主或 驾驶人 自己 动手 洗车 的洗车区 域。4 选址与 建设 条件 4.1 自 助洗 车场 选址 应符 合当地 城市 规划 行 政 主管 部门的 规定。4.2 自 助洗 车场 选址 应符 合市容 环境 标准 的选 址要 求。4.3 自 助洗 车 场 地出 入口 应设置 减速 安全 设施，并 应符合 以下 要求：4.3.1 与城 市主 干道 交叉 口的距 离，自道 路红 线交 叉点起 应不 小 于70m。4.3.2 距地 铁出 入口、公 共交通 站台 应不 小 于 30m。4.3.3 距公 园、学校 的出 入口应 不小 于20m。4.3.4 当基 地道 路坡 度大 于8 时，应设 缓冲 段。4.4 洗 车场 与周 边建 筑及 构筑物 间距 应符 合GB50016 建筑 设计 防火 规范 中相 关 要求。4.5 洗 车场 不应 布置 在易 燃、可 燃液（气）体 的生 产装 置 区。4.6 场 地建 设施 工应 符合JGJ100 车库 建设 设计 规范 中相关 要求。5 现场施 工管 理 5.1 张 贴施 工告 示文 件。5.2 施 工场 地周 围应 围挡。5.3 减 少扬 尘，降低 噪音。5.4 施 工垃 圾每 日清 理，建立垃 圾集 中堆 放点，并 定时清 理运 至城 市管 理部 门指定 的地 点。6 作业区 建设 6.1 作 业场 地 6.1.1 场地 标高 设计 应符 合下列 要求：a)以 不妨 碍相 邻各 方的 排 水为原 则，标高 应与 相邻 基地标 高协 调；b)地 面坡 度应 不小 于 0.2。6.1.2 场地 地面 应平 整、防滑、耐磨；冬 季应 做好 场地防 滑警 示。6.1.3 场地 施工 应符 合以 下要求:DB32/T 3586-2019 3 a）场地基 层土 应做 夯实 处理；b）场地混 凝土 等级 应不 低 于C30；c）场地混 凝土 施工 应符 合 GB50666 混凝 土结 构工 程施 工规范 中相 关要 求；d）场地砌 体施 工应 符 合 GB50924 砌 体结 构工 程施 工规 范 中相 关要 求。6.2 排 水沟 6.2.1 排水 沟的 截面 积以 防止排 水沟 淤塞 及便 于清 理为设 计原 则。6.2.2 排水 沟根 据场 地情 况布置 在洗 车台 的周 边，其终端 连接 沉淀 池。6.2.3 排水 沟的 纵向 坡度 应根据 地形 和最 大排 水量 确定，应不 小于 0.3%，在 平坦地 区应 不小 于 0.2%，坡向沉 淀池。6.2.4 排 水 沟的 施工 应符 合以下 要求:a)排 水沟 应通 畅顺 直、宽 窄一致、坡 向正 确；b)沟 内抹 面光 滑，弧度 一 致；c)铸 铁排 水盖 板铺 设应 顺 直、平 整，安装 稳固，无 破损；d)排 水沟 上端 配置 活动 铸 铁排水 盖板、活 动窨 井盖；e)铸 铁排 水盖 板、窨井 盖 的强度、硬 度应 满足GB/T 23858-2009 检 查井 盖 中 相 关要求。6.3 沉 淀池 6.3.1 沉淀 池出 水应 进入 城市污 水管 网，并应 符合 城市污 水排 放标 准要 求。允许污 水排 放的 管网，污 水可以进 入管 网排 放。6.3.2 沉淀 池应 不定 期进 行清洗，洗 车系 统应 根据 洗车量 通过 短信 通知 维护 人员进 行人 工清 淤。6.3.3 沉淀 池的 容积 应不 小于 1.5 立 方；沉淀池 为 矩形，长度：2 4m，宽度：12m，深度0.5 2.0m，根据不 同地 方环 保要 求可 做 三至 四 级 沉淀 池，沉淀 池按水 流方 向梯 级布 置。6.3.4 沉淀 池可 用砖 砌或 混凝土 浇筑。6.3.5 沉淀 池上 端设 置活 动的窨 井盖；窨 井盖 的强 度、硬 度应 满足GB/T 23858-2009 检 查井 盖中 相关 要求。6.3.6 沉淀 池施 工应 符合 以下要 求:a)施 工单 位应 严格 按照 设 计图纸 进行 施工，如 需变 更应经 过设 计同 意；b)池 体施 工过 程中 应注 意 池体地 面坡 比。严禁 出现 倒坡，底板 面应 平整 光滑。6.4 遮 雨棚、告 示牌 6.4.1 遮 雨棚和告示 牌 的安装 位置与现有 各类管线的距 离应符 合 GB50289 城市工 程管线综合 规划规范DB32/T 3586-2019 4 中相关 要求。6.4.2 遮雨 棚和 告示 牌安 装的 地 基基 础应 符 合GB50007 建 筑地 基基 础设 计规 范 中相 关要 求。混 凝土 强度等级应 不低 于C30。6.4.3 吊装 就位 后，应及 时安装 支撑 构件，保 证结 构稳定。6.4.4 基 础内柱脚锚栓 的埋设 应有固定措施，且应对锚 栓的螺杆部分 采取保护措 施。采用符 合 HPB235级或HRB400 级 钢筋，不 得 采用冷 加工 钢筋。6.4.5 化学 锚栓、植 筋的 施工应 符合 JGJ145 混凝 土结构 后锚 固技 术规 程 中 相关要 求。6.4.6 材料 要求：a）锚板应 采用 Q235 钢。b）金属材料 应 不低 于GB/T700 碳素 结构 钢中 的Q235 钢和GB/T1591 低 合金 高强 度 结构钢 中的Q345钢或Q390 钢；b）钢 结构 用高 强度 螺栓（大六角 或扭 剪型）及 其螺 母、垫 圈，其规 格性 能应 符合 GB/T1231 钢结 构用高强 度大六角头螺 栓、大六角 螺母、垫圈技 术条件、GB/T3632 钢结构用 扭剪型高 强度螺栓连接 副的有关规 定；螺栓、锚 栓、地脚螺 栓、自攻 螺钉、螺 母及垫 圈等 紧固 件应 符合 GB/T3098.1 GB/T3098.20紧固件 机械 性能 中相 关要 求；c）安 全玻 璃或 聚碳 酸酯 板 应符合 GB15763 建筑 用安 全玻璃 系列 标准 和 GB/T22789.1 硬 质聚 氯乙 烯板材 分类、尺 寸和 性能 第1 部分:厚度1mm 以上 板 材 中相 关要 求。6.4.7 钢构 件的 焊接 坡口、切 口质 量和 焊接 质量，应符 合 GB50661 钢 结构 焊 接 规范 中相 关要 求；钢 构 件的断料、切 割、制孔、组装 的制作 质量，应 符合 现行 国家标 准 GB50205 钢结 构 工程施 工质 量验 收规 范 中相关要 求。6.4.8 钢构 件表 面应 作防 腐处理，采用 热浸 镀锌 法 时，构件 表面 应光 滑，不 得 有毛刺、满瘤 和多 余结 块，其表面 粗糙 度应 达 到 30 m 35 m 的 要求，并不 得有 过酸洗 或露 铁等 缺陷。镀 件的锌 层应 均匀、牢 固,镀层镀覆 量和 涂层 厚度 应符 合表 1 的 要求,并应 符合 GB/T13912 金属 覆盖 层钢 铁 制件热 浸镀 锌层 技术 要求及试验 方法 中相 关要 求。表1 镀层 的镀 覆量 和涂 层厚度 镀锌件厚度(mm)镀覆量(g/m2)锌层平均厚度(m)6 505 7 0 6 610 8 5 6.4.9 钢结 构梁、柱 安装 的允许 偏差 应符 合 表2 的 规定。DB32/T 3586-2019 5 表2 钢结 构梁、柱 安装 允许偏 差 项 目 允许偏差(mm)立柱垂直度(H 为勾高度)H/1000 横梁水平度(L 为跨度)L/1 0 0 0 6.4.10 作 用在 遮雨 棚和 告 示牌 上 的荷 载应 符合 GB50009 建 筑结 构荷 载规 范 中 相关要 求，其中 风荷 载为主控荷 载。6.5 阻 车装 置（限位 器）沿车的 行进 方向，在 距离 洗车区 边缘 50cm 处 应设 置 阻车装 置，阻车 装置 应符 合 GB17907 机械 式停车设备 通用 安全 要求 中5.7.2.4 的规 定，其高 度应 不低 于 25mm。6.6 水 枪吊 臂 洗车区 域设 置提 挂洗 车水 枪的吊 臂可 为门 型梁 式吊 臂或旋 转吊 臂，额定 荷载 均应不 小于 2t，门型 梁式吊臂 应符 合GB/T26079 梁式吊 具 中 相关 要求。旋 转吊臂 伸缩 旋转 应平 稳，无阻滞 现象，在额 定荷 载 作用下，旋转 吊臂 的扰 度值 应不大 于 Lc/700（Lc 为 旋 臂有效 工作 长度）。6.7 告 示标 语 洗车场 使用 的告 示标 语应 符合 GB/T10001 标 志用 公 共信息 图形 符号 系列 标准 中相关 要求。6.8 灯箱 6.8.1 灯箱 应是 采用 厚度 为1.3mm 材料，灯 箱尺 寸误差 应为 公称 尺寸 的5%。6.8.2 灯箱 的发 光体 应使 用 LED 灯，额定 电压 为DC12V，额定 功率 为60W，LED 灯串 温升 应35K。6.8.3 灯箱 外壳 防护 等级，应满 足 GB/T4208 外壳 防护等 级（IP 代码）中 IP56 的相关要求。6.8.4 灯箱 支撑 框架 应安 装牢固，支 撑框 架焊 接部 位焊面 平整，无 毛刺。6.8.5 灯箱 的文 字符 号、图形标 志应 符 合GB/T10001 标志 用公 共信 息图 形符 号系列 标准 中相关要求。6.9 液 体洗 涤剂 采用的 液体 洗涤 剂应 符 合HJ458 环保 标志 产品 技术 要求：家 用洗 涤剂 和QB/T1224 衣 料用 液体 洗涤剂中相 关要 求。7 自助洗 车场 组成 与洗 车流 程 7.1 组成 自助洗 车场 由支 付系 统、洗车操 作控 制系 统（洗车 机、洗 车悬 臂、水枪、雨 篷、告 示牌、照 明灯、隔离设 施）、洗 车场 地（排水沟、导 水管 道、三至 四级沉 淀池、过 滤池）组 成。示 意图 如下 图：DB32/T 3586-2019 6 组成示 意图 7.2 洗 车流 程 7.2.1 洗 车流 程见 下图：洗 车流 程示 意 图 8 运营与 维护 8.1 正常工 作条 件 自助洗 车场 正常 工作 条件 应符合 以下 要求：a)环 境温 度：（050）；DB32/T 3586-2019 7 b)环 境湿 度：90%RH；c)正 常大 气压 力：（86 106）kPa；d)供 水水 压：0.14MPa；e)供 电电 压：交流50Hz、（198 242）V，额 定功 率：2.2kW；f)无 线通 讯：无线 网络。8.2 环 境影 响要 求 8.2.1 按2016 年11 月 16 日环境 保护 部公 布的“部令 第 41 号”建设 项目 环境 影 响登记 备案 管理 办法，在各地 政府 相关 网站 上备 案系统 如实 填报。8.2.2 洗车 场边 界噪 声应 符合 GB 22337-2008 和 GB3096-2008 的 相关 要求。8.3 排 水管 理要 求 洗车场 排水 水质 应符 合GB/T 31962-2015 污 水排 入城 镇下水 道水 质标 准 中 相关 要求，并提 供由 具备CMA资 质的 城市 排水 检测 站 出具的 结果 达到 不低 于B 级 排水水 质的 检测 报告。8.4 维 护要 求 8.4.1 设备 维护 a)环境 温度 在 0 以 下时，应及 时关 停洗 车设 备；b)设备 应定 期检 修，及时 排解故 障；c)液体 洗涤 剂应 及时 补给。8.4.2 场地 维护 a)沉淀 池污 物应 定期 清除；b)场地 卫生 状况 符合 市容 要求；c)场地 相关 设施 应定 期巡 查、更 换。
